Gracias por comprar una mesa de mezclas RCF mixing consoles de RCF.

L-PAD 8CX es una mesa de mezclas de audio versátil que dispone de todo lo necesario para procesar correctamente diversas señales de audio de varias fuentes. Sus características se pueden ampliar mediante el uso de tarjetas opcionales para incorporar las funciones de reproductor/grabador de audio MP3 o Bluetooth.

SONIDO NÍTIDO

Los equipos RCF mixing consoles de RCF combinan la "cultura del sonido", que es parte de su patrimonio profesional, con un diseño innovador y una fabricación exclusiva. Las consolas mezcladoras RCF mixing consoles garantizan un sonido nitido, una dinámica del sonido precisa y una versatilidad de uso extraordinaria a los profesionales apasionados por el sonido. Las mesas de mezclas RCF mixing consoles están diseñadas para ser perfectamente compatibles con los altavoces activos de RCF.

FIABILIDAD

Todas las mesas de mezclas RCF mixing consoles se someten a cuatro minuciosos controles de calidad del material durante su construcción. Cuando termina la fabricación se lleva a cabo una prueba de escucha seguida de una inspección de control de calidad final, cuyo objetivo es detectar defectos exteriores, como arañazos o abolladuras. El proceso garantiza una fiabilidad excelente y permite estar seguro de haber comprado un equipo de la mejor calidad.

DISEÑO

La característica creatividad italiana de RCF se refleja en el diseño exclusivo de las mesas de mezclas RCF mixing consoles. Las mesas de mezclas RCF mixing consoles tienen diseño ergonómico extraordinario y moderno. Además de la atractiva fisonomía, el original perfil lateral de las mesas de mezclas permite sujetarlas firmemente con facilidad.

CARACTERÍSTICAS

Entradas

(líneas mono 1, 2 y empalmes, líneas estéreo 3, 4)

2 compresores (canales 1 y 2)

2 entradas de lineas estéreo con conector jack de 6,35 mm

1 entrada estéreo con conector jack de 6,35 mm o RCA

1 entrada 2TK con conector RCA

1 retorno estéreo con conector jack de 6,35 mm

Salidas

1 salida MAIN MIX con conector jack de 6,35 mm

1 salida estéreo CONTROL ROOM con conector jack de 6,35 mm

1 salida estéreo PHONES con conector jack de 6,35 mm

1 salida FX SEND con conector jack de 6,35 m

4 entradas MIC XLR/línea con conector jack de 6,35 mm

Otras características

1 conector de conmutador de pedal con conector jack de 6,35 mm para FX MUTE

EQ de tres bandas en canales mono

EQ de dos bandas en canal estéreo 7-8

1 FX SEND

Efectos digitales internos: 99 efectos preprogramados, incluidos Echo, Echo+Verb, Tremolo, Plate, Chorus,

Ranura para tarjeta opcional: Reproductor MP3, reproductor/grabador MP3 (con puerto USB 1.1 para unidad

de memoria USB de hasta 32 GB), conexión Bluetooth

PSU externa 220 V-230 V / 18 V\~ 1000 mA

Especificaciones físicas

Dimensiones: L = 384 mm, An = 250 mm, Al = 80 mm

Peso: 2,325 kg

FunCIOneS

1 MIC 2 MIC LINE LINE INSERT INSERT 1 MIC/LINE 2 MIC/LINE GAIN dB 0 MIC LINE -50 -35 +15 LOW CUT GAIN dB 0 MIC LINE -50 -35 +15 LOW CUT

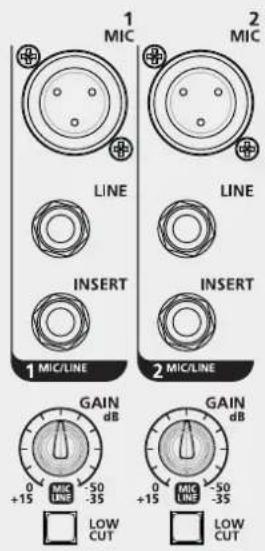

Entrada MIC (canal 1 - canal 5/6) Los micrófonos se conectan a estos conectores XLR balanceados: clavija 1=tierra, clavija 2=fase, clavija 3=contrafase. Estas entradas reciben alimentación fantasma de +48 V para micrófonos de condensador o electret. Escala de ganancia 0 dB/-50 dB.

Entrada LINE (canal 1- canal 2) Los dispositivos de nivel de línea se conectan a estos conectores jack TRS: punta=fase, anillo=contrafase, cuerpo=tierra. Estas entradas son adecuadas para preamplificadores externos y cajas de inyección directa. Escala de ganancia +15 dB/-35 dB.

INSERT (canal 1- canal 2) Estos conectores TRS (punta=envio, anillo=retorno, cuerpo=tierra común) permiten enviar la señal a dispositivos externos (por ej., un compresor) a través de una línea no balanceada y devolver la señal procesada al canal.

GAIN (canal 1 - canal 5/6) Permite controlar la ganancia de nivel (0 dB/-50 dB para entrada de micrófono y +15 dB/-35 dB para entrada de línea, cuando se utiliza).

Interruptor LOW CUT Pulse este botón para interrumpir las frecuencias inferiores a 75 Hz con pendiente de 12 dB/ oct. Resulta útil para evitar reverberaciones cuando se utilizan micrófonos.

COMP COMP

COMP (canal 1 - canal 2) El umbral y la relación del compresor se controlan con un solo potenciómetro.

3-4 MIC/LINE L (MONO) R 3-4 MIC/LINE 5-6 MIC/LINE L (MONO) R 5-6 MIC/LINE GAIN dB 0 MIC LINE +15 -50 -35 GAIN dB 0 MIC LINE +15 -50 -35 LOW CUT GAIN dB 0 MIC LINE +15 -50 -35 LOW CUT

Entrada STEREO LINE (canal 3/4

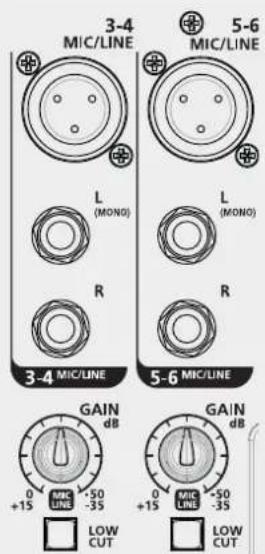

- canal 5/6) Aquí se conectan el teclado, los dispositivos estéreo o de nivel de línea. Escala de ganancia +15 dB/-35 dB (canal 3/4 - canal 5/6). El canal correspondiente funciona como canal mono cuando se utiliza la entrada MIC del canal 3/4 o 5/6.

Aquí se conectan los dispositivos de consumo o de bajo nivel, como reproductores de CD, ordenadores o teléfonos móviles (se necesita adaptador). El canal 7/8 de la entrada LINE también se duplica con el conector jack de 6,35 mm.

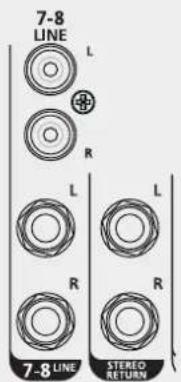

STEREO RETURN Las señales de dispositivos externos, como los módulos FX, se conectan a estos conectores jack TRS no balanceados.

2TK IN – 2TK OUT Estos conectores RCA no balanceados son aptos para conectar dispositivos de grabación y reproducción de sonido.

EQ: Ecualizador de tres bandas para canales mono:

Ecualizador de dos bandas para canales estéreo:

FX post: Este potenciómetro envía la señal de nivel -∞ a +10 dB a INTERNAL FX. La señal también se envía al conector jack de salida FX. La señal se obtiene en la posición post-fader.

POST -∞ +10 -∞ +10 -∞ +10 -∞ +10 -∞ +10 -∞ +10

FunCIOneS

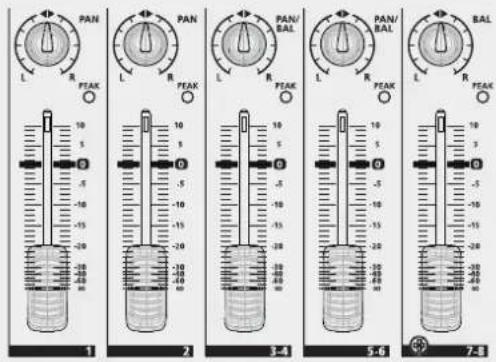

PAN o PAN/BAL: Establece la posición de la señal en la imagen estéreo cuando se trata de un canal mono o el balance entre la izquierda y la derecha cuando se trata de un canal estéreo.

FADERS canal 1 - canal 2: Control de nivel de canales MONO

FADERS canal 3/4 - canal 5/6: Control de nivel de canales MONO/ESTÉREO

FADERS canal 7/8: Control de nivel de canales ESTÉREO

PAN L R PEAK 10 5 -5 -10 -15 -20 10 5 -5 -10 -15 -20 10 5 -5 -10 -15 -20 10 5 -5 -10 -15 -20 10 5 -5 -10 -15 -20 10 5 -5 -10 -15 -2 10 5 -5 -10 -15 -20 10 5 -5 -10 -15 -20 10 5 -5 -10 -15 -20 10 5 -5 -10 -15 -20 10 5 -5 -10 -15 -2 PAN/ BAL L R PEAK 10 5 -5 -10 -15 -20 10 5 -5 -10 -15 -20 10 5 -5 -10 -15 -20 10 5 -5 -10 -15 -20 10 5 -5 -10 - 3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 -3 - PEAK

Salida MAIN MIX: Conectores jack TRS no balanceados. Aquí se conectan los altavoces activos o el amplificador del sistema de refuerzo de sonido principal (para altavoces pasivos).

Salida CONTROL ROOM: El monitor de estudio o los altavoces locales se conectan a estos conectores jack TRS.

Salida FX SEND: La señal dirigida al dispositivo FX interno se duplica en este conector jack TRS para una aplicación diferente. Si no se utiliza el dispositivo FX interno, conecte un monitor de cuña para escenario o un dispositivo FX externo a este conector jack. La señal procesada procedente del dispositivo FX regresa a la mesa de mezclas RCF mixing consoles a través de los conectores jack de retorno estéreo.

PHONES: Conector jack TRS estéreo, punta = izquierda, anillo = derecha, cuerpo = tierra común. Aquí se conectan los auriculares para escuchar la mezcla principal (MAIN MIX).

FOOTSWITCH: Conector TS, punta = FX, cuerpo = tierra. Aquí se conecta un conmutador de pedal. Pulse una vez el conmutador para omitir los efectos, y vuelva a pulsarlo para reanudarlos. El botón FX MUTE funciona de la misma manera.

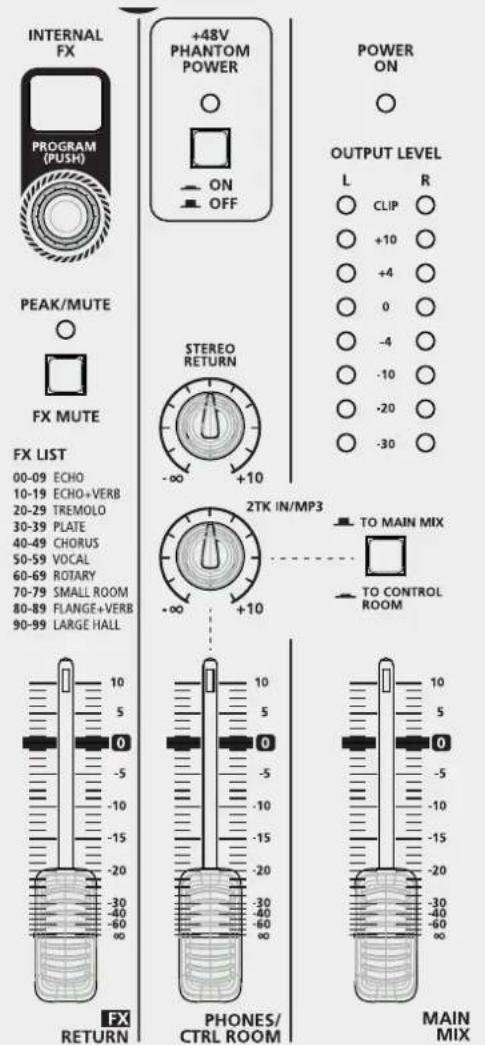

Selector INTERNAL FX PROGRAM: Este codificador permite seleccionar uno de los 100 efectos preprogramados del DSP interno. Pulse el codificador para confirmar la selección. Consulte la LISTA FX abajo para seleccionar el efecto deseado.

Botón FX MUTE: Permite activar y desactivar la señal de retorno de efectos (vea el LED rojo PEAK/MUTE). Desempeña la misma función que el conector jack de la entrada FOOTSWITCH.

Interruptor DE ALIMENTACIÓN FANTASMA DE +48 V: Permite activar y desactivar la alimentación fantasma de la entrada de micrófono. Debe emplearse cuando se utilicen micrófonos de condensador o electret.

OUTPUT LEVEL: Estos LED indican el nivel de la salida MAIN MIX. Debe mantenerse por debajo del nivel CLIP para evitar que el sonido se distorsione o que se generen niveles de sonido peligrosos.

Control STEREO RETURN: Establece el nivel de la señal de entrada STEREO RETURN enviada a la salida MAIN MIX.

Control 2TK IN/MP3: Establece el nivel de la señal procedente de la entrada 2TK IN o de tarjetas opcionales (como las tarjetas Bluetooth, o de grabador/reproductor RCF mixing consoles) que se ha enviado a la salida MAIN MIX.

Interruptor TO MAIN MIX/TO CONTROL ROOM: Establece a qué destino se va enviar la señal de la entrada 2TK IN o de tarjetas opcionales: a MAIN MIX cuando está en posición superior o a CONTROL ROOM cuando se pulsa (posición inferior).

Fader PHONES/CONTROL ROOM: Establece el nivel de la señal enviada a las salidas CONTROL ROOM y PHONES.

Fader MAIN MIX: Control de nivel de la salida MAIN MIX.

INTERNAL FX PROGRAM (PUSH) +48V PHANTOM POWER ON POWER ON OUTPUT LEVEL L R CLIP +10 [phone] STEREO RETURN -∞ +10 2TK IN/MP3 TO MAIN MIX TO CONTROL ROOM FX LIST 00-09 ECHO 10-19 ECHO+VERB 20-29 TREMOLO 30-39 PLATE 40-49 CHORUS 50-59 VOCAL 60-69 ROTARY 70-79 SMALL ROOM 80-89 FLANGE+VERB 90-99 LARGE HALL FX RETURN PHONES/ CTRL ROOM MAIN MIX

FUNCIONES

1. Encienda la mesa de mezclas RCF mixing consoles de RCF.
2. Ajuste todos los faders y controles en la posición mínima (0 o -∞).
3. Conecte un micrófono al conector XLR (entrada MIC del canal 1).
4. GAIN se establece en función de la sensibilidad del micrófono.
5. Conecte el sistema de altavoces a la salida MAIN MIX y enciéndalo.
6. Mueva el FADER hacia arriba hasta la posición "0".
7. Gire despacio el fader de la salida MAIN MIX hacia arriba hasta que logre un nivel de sonido razonable.
8. Disfrute de la calidad que ofrece la mesa de mezclas RCF mixing consoles de RCF.

CÓMO MEJORAR EL SONIDO

La mesa de mezclas RCF mixing consoles de RCF incorpora una serie de potentes herramientas que mejoran todavía más la calidad de la música.

COMP COMP

cOMp: Gire el control COMP hacia la derecha para añadir un efecto de compresión a la señal. Esto permite controlar el pico de limitación del canal y la dinámica del nivel de ganancia del canal de las señales bajas.

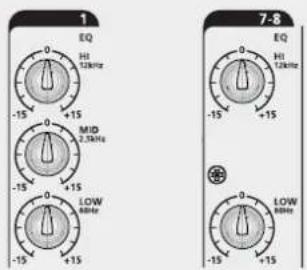

EQ: En cada canal mono hay un ecualizador de tres bandas, mientras que los canales estéreo 9-10 y 11-12 disponen de un ecualizador de dos bandas. Ajuste estos parámetros para eliminar las frecuencias de ruido o amplificar los sonidos que desee.

INTERNAL FX: Mientras canta en el micrófono, gire el control FX SEND amarillo hacia la derecha hasta que el LED rojo PEAK/MUTE se encienda esporádicamente. Gire el selector INTERNAL FX PROGRAM y púlselo para confirmar la selección del efecto deseado (consulte la LISTA FX abajo). Ahora gire despacio el fader FX RETURN hacia arriba. Deténgase en el nivel que desee.

Existen a disposición diez algoritmos para efectos con diez variaciones cada uno:

1 EQ HI 1.2kHz -15 +15 MID 2.2kHz -15 +15 LOW ABHz -15 +15 7-8 EQ HI 1.2kHz -15 +15 LOW ABHz -15 +15

INTERNAL FX

EcHO: Ideal para efectos de retardo. Se utiliza con voces y metales.

ECHO+VERB: Efecto más intenso y sofisticado que el efecto ECHO. Añade un efecto de reverberación para retrasar los rebotes del sonido.

TREMOLO: Efecto de guitarra perfecto.

pLATE: Recomendado para cajas o percusión, como congas o timbales.

cHORUS: Pruébelo con la guitarra acústica o para crear un efecto estéreo más intenso en los coros.

VOcAL: Ideal para conferir profundidad e intensidad a las voces principales o a los instrumentos solistas.

FX LIST

00-09 ECHO

10-19 ECHO+VERB

20-29 TREMOLO

30-39 PLATE

40-49 CHORUS

50-59 VOCAL

50-69 ROTARY

70 79 SMALL ROOM

80 89 FLANGE:VERP

90-99 LARGE HALL

SMALL ROOM: Pruébelo con instrumentos de percusión pequeños, como castañuelas o claves.

FLANGE+VERB: Excelente para guitarra eléctrica porque permite lograr efectos particulares.

LARGE HALL: Adecuado para voces, guitarra eléctrica e instrumentos principales, especialmente en baladas.

ACCESORIOS DISPONIBLES

• Tarjeta de reproductor RCF mixing consoles: Tarjeta de reproductor MP3 basada en lápiz de memoria – 32 GB de capacidad máxima (ref. 133 60 287)
• Tarjeta de grabador RCF mixing consoles: Tarjeta de reproductor/grabador MP3 basada en unidad de memoria USB - 32 GB de capacidad máxima (ref. 133 60 288)
• Tarjeta Bluetooth RCF mixing consoles: Tarjeta de conexión Bluetooth. Esta tarjeta permite reproducir la lista de reproducción de música desde un smartphone, una tableta o cualquier dispositivo Bluetooth (ref. 133 60 289).

ACCESORIOS DE MONTAJE

• Accesorio de montaje de micrófono en soporte (RCF ref. 133 60 290)
• Asas de montaje en bastidor (RCF ref. 133 60 291)

TARJETAS OPCIONALES

TARJETAS RCF mixing consoles OPCIONALES Instalación y uso

Con ayuda de un destornillador pequeño y plano, ejerza presión en horizontal sobre el lado derecho de la cubierta de plástico y quitela con cuidado.

Para instalar una tarjeta Bluetooth o de reproductor RCF mixing consoles, conecte el cable de 5 clavijas al conector de 5 clavijas de la placa de circuito impreso (PCB) como se muestra.

Para instalar una tarjeta de reproductor/grabador RCF mixing consoles, conecte el cable de 5 clavijas al conector de 5 clavijas y el cable de 3 clavijas al conector de 3 clavijas de la placa de circuito impreso (PCB) como se muestra.

Coloque la tarjeta opcional en su sitio y disfrute de las nuevas funciones.

TARJETA BLUETOOTH RCF mixing consoles: Active la interfaz Bluetooth del dispositivo móvil y pulse el botón PAIR de la tarjeta. El dispositivo móvil reconocerá el dispositivo Bluetooth "BT2.1". Asocie su dispositivo móvil al dispositivo BT2.1. Ya puede reproducir su música preferida. Gire el mando 2TK/MP3 a la derecha y hacia arriba hasta la posición de las 12 horas y compruebe si el interruptor TO MAIN MIX/TO CTRL ROOM se encuentra en la posición superior; ahora suba despacio el fader de la mezcla principal (MAIN MIX) hasta el nivel de audición deseado. También se puede ajustar el volumen en el panel de la tarjeta mediante los botones VOL+ y VOL-.

TARJETA DE REPRODUCTOR RCF mixing consoles: Copie tantos archivos mp3 del ordenador como desee en una unidad USB, también si están incluidos en carpetas (32 GB en total como máximo), introduzca el lápiz de memoria en el conector USB de la tarjeta y mantenga pulsado el botón PUSH&HOLD durante dos segundos para que la tarjeta empiece a reproducir el primer archivo de la primera carpeta. En pantalla se mostrará de forma alterna el número de archivo y el número de carpeta en reproducción. Pulse el botón "◀" o "▶" para reproducir la pista anterior o la pista siguiente, respectivamente. Mantenga pulsados los mismos botones para cambiar de carpeta. Utilice el botón PLAY/PAUSE para detener momentáneamente o reanudar la reproducción. Pulse el botón STOP para detener la reproducción. Pulse el botón de reproducción en bucle (⇨) varias veces para seleccionar la reproducción aleatoria o reproducir indefinidamente la pista actual o todo el programa.

Gire el mando 2TK/MP3 a la derecha y hacia arriba hasta la posición de las 12 horas y compruebe si el interruptor TO MAIN MIX/TO CTRL ROOM se encuentra en la posición superior; ahora suba despacio el fader de la mezcla principal (MAIN MIX) hasta el nivel de audición deseado.

TARJETA DE REPRODUCTOR/GRABADOR RCF mixing consoles: Copie tantos archivos mp3 del ordenador como desee en una unidad USB, también si están incluidos en carpetas (32 GB en total como máximo). Introduzca la unidad de memoria USB en el puerto USB de la tarjeta y mantenga pulsado el botón PUSH&HOLD durante dos segundos. La tarjeta empezará a reproducir el primer archivo de la primera carpeta. En pantalla se mostrará el número de archivo y el número de carpeta en reproducción. Pulse el botón "◀" o "▶para reproducir la pista anterior o la pista siguiente, respectivamente. Mantenga pulsados los mismos botones para cambiar de carpeta. La tarjeta permite grabar el programa existente en MAIN MIX. Cuando se pulsa el botón REC una vez, la tarjeta está lista para grabar ("rec ready status") y en pantalla parpadea la indicación de grabación REC. Pulse el botón REC otra vez para empezar a grabar. Pulse el botón PUSH&HOLD una vez para detener la grabación. La tarjeta creará una carpeta nueva denominada FrE01 en el lápiz de memoria en la que se situarán los archivos creados. Utilice el botón PLAY/PAUSE para detener momentáneamente o reanudar la reproducción. Pulse el botón de reproducción en bucle (⇐) varias veces para seleccionar la reproducción aleatoria o reproducir indefinidamente la pista actual o todo el programa.

Gire el mando 2TK/MP3 a la derecha y hacia arriba hasta la posición de las 12 horas y compruebe si el interruptor TO MAIN MIX/TO CTRL ROOM se encuentra en la posición superior; ahora suba despacio el fader de la mezcla principal (MAIN MIX) hasta el nivel de audición deseado.

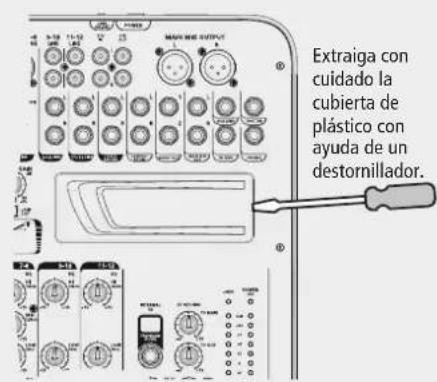

Extraiga con cuidado la cubierta de plástico con ayuda de un destornillador.

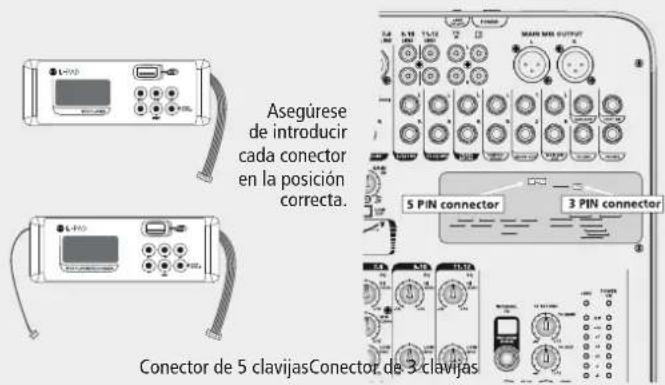

Asegúrese de introducir cada conector en la posición correcta. 5 PIN connector 3 PIN connector Conector de 5 clavijasConector de 3 clavijas

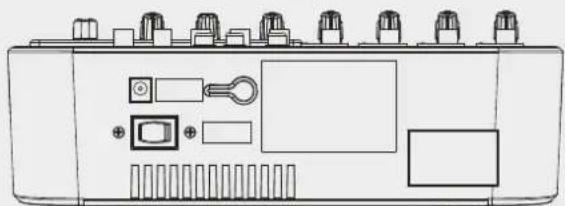

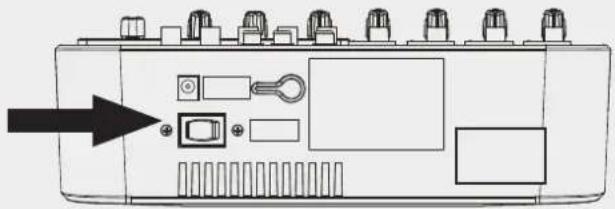

TOMA Ac IN Permite conectar una fuente de alimentación externa de 18 V CA, 1000 mA.

INTERRUpTOR DE ALIMENTAcIón Permite encender y apagar la mesa de mezclas.
