MANUAL DE USUARIO EVOX J9 RCF

1 MEDIDAS DE SEGURIDAD E INFORMACIÓN GENERAL 44
2 DESCRIPCIÓN 46
3 PANEL TRASERO Y CONTROLES....47
4 CONTENIDO DE LOS PAQUETES....48
5 INSTALACIÓN....49
6 CONEXIONES....51
7 RESOLUCIÓN DE PROBLEMAS 52

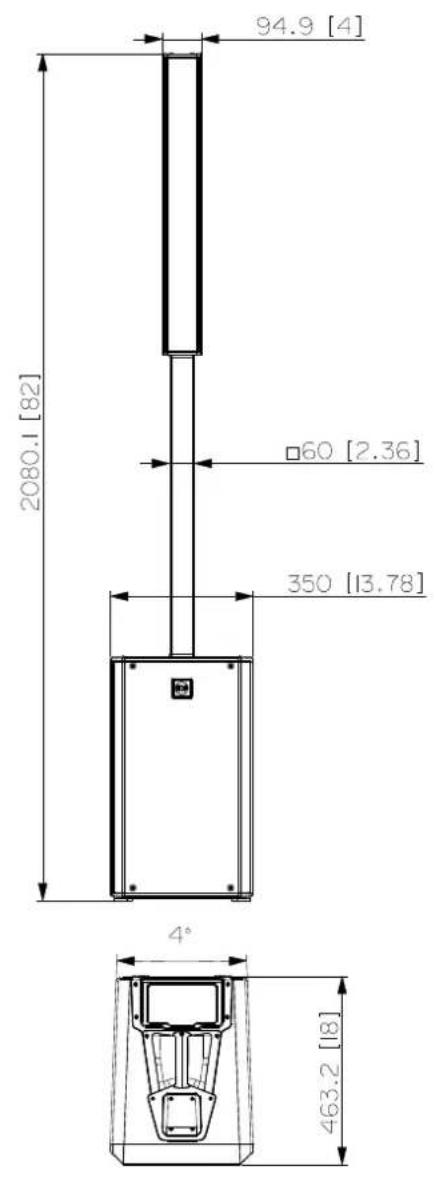

DIMENSIONS....54

SPECIFICATIONS....55

1. MEDIDAS DE SEGURIDAD E INFORMACIÓN GENERAL

Los símbolos que se muestran en este documento informan sobre instrucciones de uso y advertencias importantes que debe seguir rigurosamente.

	PRECAUCIÓN	Instrucciones de uso importantes: detalla peligros que pueden dañar el producto, incluida la pérdida de datos
	ADVERTENCIA	Consejo importante referente al uso de voltajes peligrosos y al posible peligro de descarga eléctrica, lesiones personales o muerte.
	AVISO IMPORTANTE	Información importante y de ayuda sobre el tema
	SOPORTES, CARRETILLAS Y CARROS DE TRANSPORTE	Información sobre el uso de soportes, carretillas y carros de transporte. Recuerde mover el producto con mucho cuidado y no inclinarlo nunca.
	ELIMINACIÓN DE RESIDUOS	Este símbolo indica que este producto no debe eliminarse junto con los desechos domésticos según la directiva sobre residuos de aparatos eléctricos (2012/19/EU) y sus leyes nacionales.

IMPORTANTE

Este manual contiene información importante sobre el uso correcto y seguro del dispositivo. Antes de conectar y utilizar este producto, lea este manual de instrucciones detenidamente y guárdelo para futuras consultas. El manual se considera una parte integral de este producto y debe entregarse junto a él cuando cambie de propietario para que sirva como referencia sobre las medidas de seguridad, la correcta instalación y el uso. La compañía no se responsabiliza de la instalación y el uso incorrectos de este producto.

Todas las medidas, en particular las relacionadas con la seguridad, deben leerse con especial detenimiento, pues ofrecen información de importancia.

MEDIDAS DE SEGURIDAD

MEDIDAS DE SEGURIDAD GENERALES

1. Proteja las líneas de AC y de señal de los altavoces para que no sufran daños. Asegúrese de que los cables estén colocados de tal manera que no se puedan pisar ni resultar aplastados por otros objetos.
2. Para prevenir descargas eléctricas, no abra nunca este producto (no tiene piezas en su interior a las que el usuario necesite acceder). No intente nunca llevar a cabo operaciones, modificaciones o reparaciones que no aparezcan expresamente descritas en este manual.
3. Si este producto empieza a emitir olores extraños o humo: en el caso de un altavoz activo, apáguelo inmediatamente y desconecte el cable de alimentación; en el caso de un altavoz pasivo, apague el amplificador y desconéctelo de la línea.
4. Póngase en contacto con su centro de servicio autorizado o personal cualificado si se produce alguno de los siguientes casos:
5. El dispositivo no funciona (o funciona de forma anómala).
6. El cable se ha dañado.
7. Hay objetos o líquidos en el interior del altavoz.

8. El altavoz ha sufrido daños debido a un golpe fuerte o al fuego.

9. Asegúrese de que no puedan entrar objetos o líquidos en el producto para evitar posibles cortocircuitos. Este dispositivo no debe exponerse a goteos ni salpicaduras. No se deben colocar sobre este aparato objetos con líquidos, como jarrones. No se deben colocar sobre este aparato fuentes de calor expuestas (como velas encendidas).

10. No conecte este producto a ningún tipo de equipamiento o accesorio que no esté diseñado específicamente para él. Para instalaciones en suspensión, utilice solo los puntos de anclaje especiales para tal fin y no intente colgar el producto utilizando elementos que no estén indicados o no sean específicos para ello. Compruebe también la idoneidad de la superficie de soporte a la que se anclará el producto (muro, techo, estructura, etc.) y los componentes que se van a utilizar para la suspensión (tornillos de anclaje, tornillos, soportes no suministrados por RCF, etc.) y que deben garantizar la seguridad del sistema o la instalación con el

paso del tiempo, considerando, asimismo, las vibraciones mecánicas generadas normalmente por los transductores. Para prevenir riesgos de caída del equipo, no apile múltiples unidades de este producto a no ser que esta opción se indique expresamente en el manual de usuario.

1. La compañía recomienda encarecidamente que la instalación de este producto la realicen instaladores profesionales cualificados (o empresas especializadas) que puedan asegurar la correcta instalación y certificarla según las normativas vigentes. Todo el sistema de sonido debe cumplir con las normativas actuales sobre sistemas eléctricos.

2. Soportes, carretillas y carros de transporte: El equipo solo debe utilizarse con soportes, carretillas y carros de transporte recomendados por el fabricante. El conjunto (equipo + soporte/ carretilla/carro de transporte) debe moverse con extrema precaución. Las paradas repentinas, los empujones excesivos y los suelos desnivelados pueden hacer que vuelque. No incline nunca el conjunto.

3. Pérdida auditiva: La exposición a altos niveles de presión sonora puede causar pérdida permanente de la audición. El nivel de presión sonora que provoca pérdida auditiva depende de la persona y del tiempo de exposición al sonido. Para prevenir la exposición potencialmente peligrosa a altos niveles de presión acústica, cualquier persona que esté expuesta a ellos debe utilizar dispositivos de protección adecuados. Cuando se utiliza un transductor capaz de emitir altos niveles de sonido, es necesario llevar puestos tapones para los oídos o auriculares de protección. Consulte las especificaciones técnicas del manual de instrucciones para conocer la presión sonora máxima que puede producir el altavoz.

DISPOSITIVOS AMPLIFICADORES

ACTIVOS:

ALTAVOCES

ACTIVOS

y

1. El voltaje de las tomas de corriente es suficientemente alto para presentar riesgo de electrocución; instale y realice las conexiones a este producto antes de enchufarlo.
2. Antes de encenderlo, asegúrese de que todas las conexiones se hayan realizado correctamente y que el voltaje de las tomas de corriente se corresponda con el voltaje del panel de información de la unidad. Si no se corresponden, póngase en contacto con su distribuidor.
3. Las piezas metálicas de la unidad están conectadas a tierra a través del cable de alimentación. Un dispositivo de CLASE I deberá conectarse a una toma de corriente con una conexión a tierra de protección mediante un cable de alimentación de 3 polos.
4. Proteja el cable de alimentación de posibles daños. Asegúrese de que está colocado de tal manera que no pueda resultar pisado o aplastado por otros objetos.
5. Si este producto no se va a utilizar durante un largo periodo de tiempo, desconecte el cable de alimentación.
6. Asegúrese de que ningún niño tenga acceso a los materiales y componentes de la instalación.
7. Asegúrese siempre de que el cable de alimentación y todos los conjuntos de enchufes están certificados y son adecuados para su uso en los países concretos en los que se instalará el producto.
8. Desconecte el aparato de la red eléctrica empleando el enchufe.
9. Si el dispositivo está provisto de fusible interno o si requiere operaciones, póngase en contacto con su centro de servicio autorizado o con personal cualificado según se define en la norma IEC 62368-1 3º Ed. Interfaces a nivel ES3 presentes.
10. Si el dispositivo está provisto de una toma de corriente con portafusibles accesible, o de un portafusibles independiente accesible, desconecte el cable de alimentación del dispositivo antes de cambiar el fusible. El fusible de la entrada de la red de AC puede estar en el neutro; la red de AC deberá desconectarse para que la fase no tenga corriente.

DISPOSITIVOS Y ACCESORIOS PASIVOS

1. Las líneas del altavoz (salidas del amplificador) pueden tener un voltaje lo suficientemente allo como para implicar un riesgo de electrocución: no instale ni conecte nunca este altavoz cuando los amplificadores estén encendidos.

1. MEDIDAS DE SEGURIDAD E INFORMACIÓN GENERAL

1. Asegúrese de que todas las conexiones se hayan realizado correctamente y de que la impedancia de entrada del altavoz sea adecuada para la salida del amplificador.
2. Para garantizar una reproducción correcta del sonido, debe respetarse la fase de los altavoces (los altavoces se conectan respetando la polaridad del amplificador). Esto es importante cuando se instalan altavoces adyacentes entre sí, por ejemplo, en la misma sala.
3. Para evitar que los efectos inductivos provoquen zumbidos, ruidos y un mal funcionamiento del sistema, las líneas de los altavoces no deben colocarse junto a otros cables eléctricos (de alimentación de red), de micrófono o de señal de nivel de línea conectados a las entradas del amplificador.
4. El cable de altavoz debe tener cables (trenzados, a ser posible, para reducir los efectos inductivos de los campos electromagnéticos circundantes) con una sección adecuada y el aislamiento eléctrico suficiente. Consulte la normativa local, dado que pueden existir obligaciones adicionales referentes a las características de los cables.
5. NO conecte entradas de altavoz de baja impedancia (8 - 4 Ω) a líneas de voltaje constante de 100 / 70 V.

DISPOSITIVOS COLGADOS

1. Colgar cualquier objeto es una operación potencialmente peligrosa y sólo debe ser llevada a cabo por personas que conozcan a fondo las técnicas y normas para colgar objetos en alto.
2. La compañía recomienda encarecidamente que se cueiguen todos los dispositivos leniendo en cuenta todas las normativas nacionales, federales, estatales y locales vigentes. Es responsabilidad del instalador asegurarse de que todos los dispositivos se instalan de forma segura de acuerdo con todas estas normativas.
3. La compañía recomienda encarecidamente inspeccionar el sistema al menos una vez al año. Si se detecta cualquier signo de debilidad o daño deben tomarse medidas correctoras inmediatamente.
4. El usuario es responsable de asegurarse de que las superficies de apoyo y cualquier herraje adicional utilizado sean capaces de soportar el sistema. Cualquier herraje utilizado para colgar un conjunto de allavoces que no sea proporcionado por la compañía o no esté asociado con ella no se recomienda y queda bajo la responsabilidad de terceros.

PRECAUCIONES DE USO

• Instale el producto de acuerdo con las instrucciones del fabricante.
• A la hora de instalar un sistema de audio profesional hay que tener en cuenta factores mecánicos y eléctricos (además de los estrictamente acústicos, como la presión sonora, los ángulos de cobertura, la respuesta en frecuencia, etc.).
• Si necesita utilizar el producto en entornos fríos, caliente lentamente las bobinas móviles enviando una señal a bajo volumen durante 15 minutos antes de enviar señales de alta potencia.
• Coloque este producto lejos de cualquier fuente de calor y asegúrese siempre de que hay suficiente circulación de aire a su alrededor.
• No sobrecargue este producto con demasiada potencia ni durante mucho tiempo.
• No fuerce nunca los elementos de control (teclas, botones, etc.).

IMPORTANTE

Para evitar el ruido en los cables de señal de línea, utilice solo cables apantallados y evite colocarlos cerca de:

• Equipos que generen campos electromagnéticos de gran intensidad
• Cables de alimentación
• Líneas de altavoz

¡ATENCIÓN! ¡PRECAUCIÓN! Para evitar riesgo de incendio y

descarga eléctrica, no exponga nunca este producto a la lluvia o la humedad.

¡ATENCIÓN! Para evitar el riesgo de descarga eléctrica, no lo conecte eléctrica si el dispositivo está abierto o, en el caso de los altavoces, la rejilla esté quitada.

¡ATENCIÓN! Para reducir el riesgo de descarga eléctrica, no desmonte lucto a no ser que tenga la cualificación para hacerlo. Deje el trabajo de miento a técnicos cualificados.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

Este producto se debe eliminar en un lugar autorizado de recogida de aparatos eléctricos y electrónicos (AEE). La eliminación incorrecta de este tipo de residuo podría tener un impacto negativo en el medioambiente y en la salud de las personas debido a sustancias

potencialmente peligrosas. Su cooperación en la correcta eliminación de este producto contribuirá al uso efectivo de los recursos naturales. Para más información sobre los lugares en los que puede dejar su equipo para reciclarlo, póngase en contacto con la autoridad de residuos de su oficina municipal, con la autoridad responsable de residuos o con el servicio de recogida de basura.

Para garantizar un servicio duradero del producto, siga los siguientes consejos:

• Si va a situar el producto en exteriores, asegúrese de que esté a cubierto y protegido de la lluvia y la humedad.
• En el caso de las instalaciones fijas, se recomienda programar revisiones periódicas de todo el sistema y de todos sus componentes durante toda la duración de la instalación.
• Todo el personal implicado en la instalación debe estar adecuadamente formado y educado sobre los procedimientos de seguridad, y equipado con el equipo de protección individual (EPI) adecuado.
• Si es necesario sustituir un componente, diríjase siempre a centros autorizados o utilice únicamente componentes suministrados por RCF.
• RCF no se hace responsable de los problemas o fallos de funcionamiento que se produzcan en caso de sustitución de componentes o modificaciones del sistema emprendidas por el usuario.
  -No utilice abrasivos, disolventes de limpieza, alcohol, benceno u otras sustancias volátiles para limpiar las partes externas de este producto. Use siempre un paño seco para limpiar las superficies exteriores del altavoz, siempre con la alimentación apagada.

¡ATENCIÓN! ¡PRECAUCIÓN! En el caso de los dispositivos que

funcionan con corriente, límpielos sólo cuando estén apagados.

NOTAS DE LA FCC

Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase A, en conformidad con la Parte 15 de las Reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales cuando el equipo se maneja en un entorno comercial. Este equipo genera, utiliza y puede irradiar energía en forma de radiofrecuencia y, si no se instala y utiliza según se indica en las instrucciones, puede causar interferencias perjudiciales para las comunicaciones de radio. El uso de este equipo en una zona residencial puede causar interferencias perjudiciales, en cuyo caso el usuario deberá corregirlas por su cuenta.

RCF S.p.A. se reserva el derecho a hacer cambios sin previo aviso para rectificar cualquier tipo de error u omisión.

Consulte siempre la última versión del manual en www.rcf.it.

2. DESCRIPCIÓN

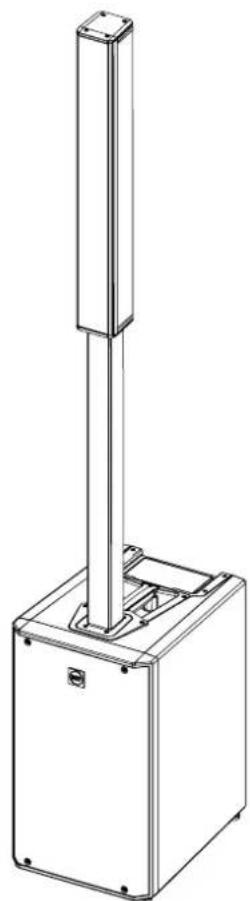

EVOX J9 - SISTEMA ACTIVO DE 3 VIAS

El EVOX J9 de RCF es un sistema de altavoces diseñado para ofrecer un rendimiento de audio de primer nivel en cualquier entorno. Gracias a su motor de compresión de 1,75", seis altavoces satélite de 3" y un potente woofer de 12" dedicado a las frecuencias graves, el EVOX J9 garantiza una alta presión sonora con una dispersión perfectamente equilibrada, ideal para llegar a cualquier público con una claridad y precisión excepcionales. En el corazón del sistema se encuentra un amplificador doble de Clase D, que proporciona una potencia sin igual al sistema de 3 vías para lograr una calidad de sonido impecable y sin concesiones. Ligero, fácil de instalar y con un diseño moderno y elegante: el EVOX J9 es perfecto para gran variedad de aplicaciones: desde sesiones de DJ y pequeños grupos hasta fiestas animadas y eventos corporativos en los que la elegancia y la calidad son protagonistas.

6 × 3" altavoces de rango completo de neodimio

Driver de compresión de neodimio de 1,75"

SPL máximo de 130 dB

Directividad H 120° × V 40°

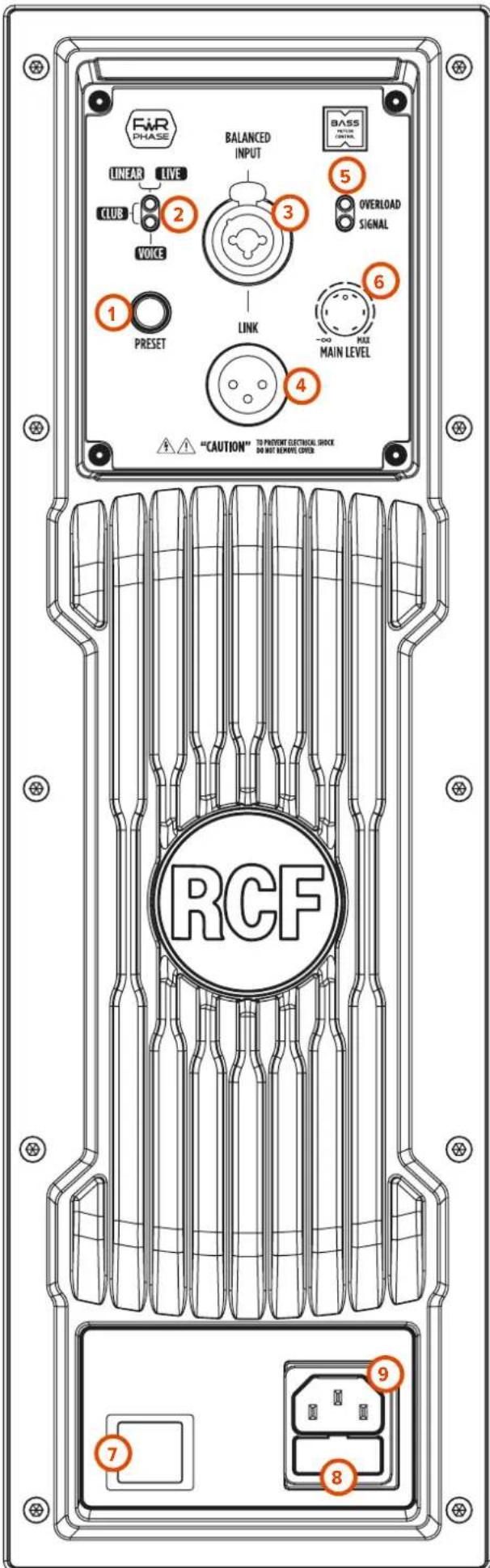

1 SELECTOR DE PRESETS

Pulse este botón para seleccionar el preset preferido:

LINEAR LIVE (LED superior encendido) un preset que proporciona una respuesta de frecuencia lineal, ofreciendo un sonido natural y equilibrado. Ideal para música en directo, como actuaciones de pequeños grupos.

CLUB (Ambos LED encendidos) 8 un preset que enfatiza las frecuencias extremas, especialmente las potentes frecuencias graves, para una experiencia de sonido intensa y envolvente. Perfecto para sesiones de DJ o reproducción de música a volúmenes medios-bajos con efecto 'loudness'.

VOICE (LED inferior encendido) ¿un preset que realiza las frecuencias de las voces, garantizando la máxima claridad e inteligibilidad. Ideal para conferencias, presentaciones o programas de palabra hablada.

2 LEDs de los PRESETS : estos LEDs indican el preset seleccionado.
3 ENTRADA HEMBRA COMBO XLR/JACK : Esta entrada de línea balanceada acepta un conector JACK o XLR macho estándar.
4 SALIDA DE SEÑAL XLR MACHO : Este conector de salida XLR ofrece puenteo (loop through) para encadenar altavoces.
5 LED DE SOBRECARGA/SEÑAL : Estos LED son:

SIGNAL El LED de SEÑAL se ilumina en verde cuando hay señal en la entrada COMBO principal.

OVERLOAD El LED de SOBRECARGA indica una sobrecarga de la señal de entrada. No pasa nada si el LED de OVERLOAD parpadea ocasionalmente. Si el LED parpadea frecuentemente o se mantiene encendido, baje el nivel de la señal para que no se distorsione el sonido. En cualquier caso, el amplificador tiene un circuito limitador integrado para evitar la saturación de entrada o la sobrecarga de los transductores.

6 CONTROL DE VOLUMEN Ajusta el volumen principal.

7 INTERRUPTOR DE ENCENDIDO El interruptor de encendido enciende o apaga la alimentación eléctrica.

8 PORTAFUSIBLE Zócalo del fusible principal.

9 CONECTOR IEC ESTÁNDAR DE 3 PINES Conexión de alimentación.

¡ADVERTENCIA! ¡PRECAUCIÓN! Las conexiones de los altavoces las debe realizar únicamente personal cualificado y con experiencia que tenga conocimientos técnicos o instrucciones específicas para asegurar que se hacen correctamente y evitar cualquier tipo de riesgo eléctrico.

Para evitar el riesgo de descarga eléctrica, no conecte los altavoces cuando el amplificador esté encendido.

Antes de encender el sistema, compruebe todas las conexiones y asegúrese de que no hay cortocircuitos accidentales.

Todo el sistema de sonido debe estar diseñado e instalado de acuerdo a las normativas y leyes locales vigentes relacionadas con los aparatos eléctricos.

FiR PHASE BALANCED INPUT BASS PATTERN CONTENTS LINEAR LIVE 2 3 5 OVERLOAD SIGNAL KLUB VOICE 1 PRESET LINK 6 MAIN LEVEL -∞ MAX CAUTION™ TO PREVENT ELECTRICAL SHOCK DO NOT REMOVE COVER RCF

4. CONTENIDO DE LOS PAQUETES

Dado que el EVOX J9 está compuesto por varios componentes y requiere un montaje posterior, se entrega en dos paquetes separados, CAJA 1 de 2 y CAJA 2 de 2. Esta solución garantiza un transporte más sencillo, reduce el riesgo de daños en las piezas individuales y facilita la manipulación durante la entrega y el montaje.

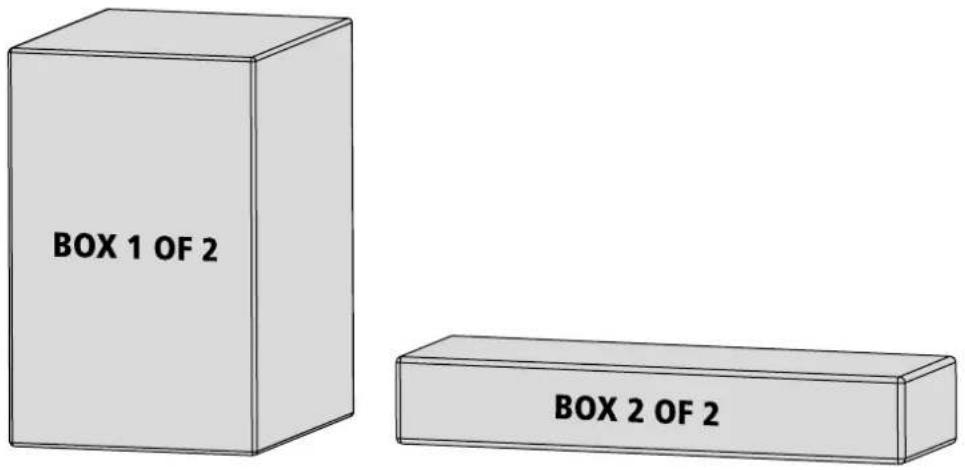

BOX 1 OF 2 BOX 2 OF 2

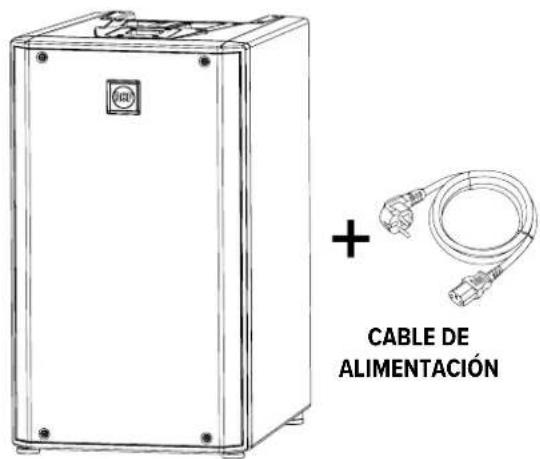

El paquete etiquetado como 1 of 2 (1 de 2) contiene

• el subwoofer
• el cable de alimentación del sistema

BOX 1 OF 2

+ CABLE DE ALIMENTACIÓN

SUBWOOFER

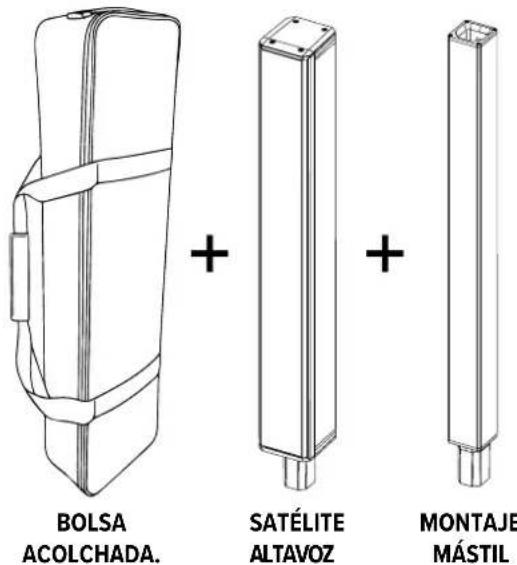

El paquete etiquetado como 2 of 2 (2 de 2) contiene una práctica bolsa acolchada equipada con:

• el altavoz satélite
• el mástil de montaje para el altavoz satélite.

BOX 2 OF 2

BOLSA ACOLCHADA. + SATÉLITE ALTAVOZ + MONTAJE MÁSTIL

5. INSTALACIÓN

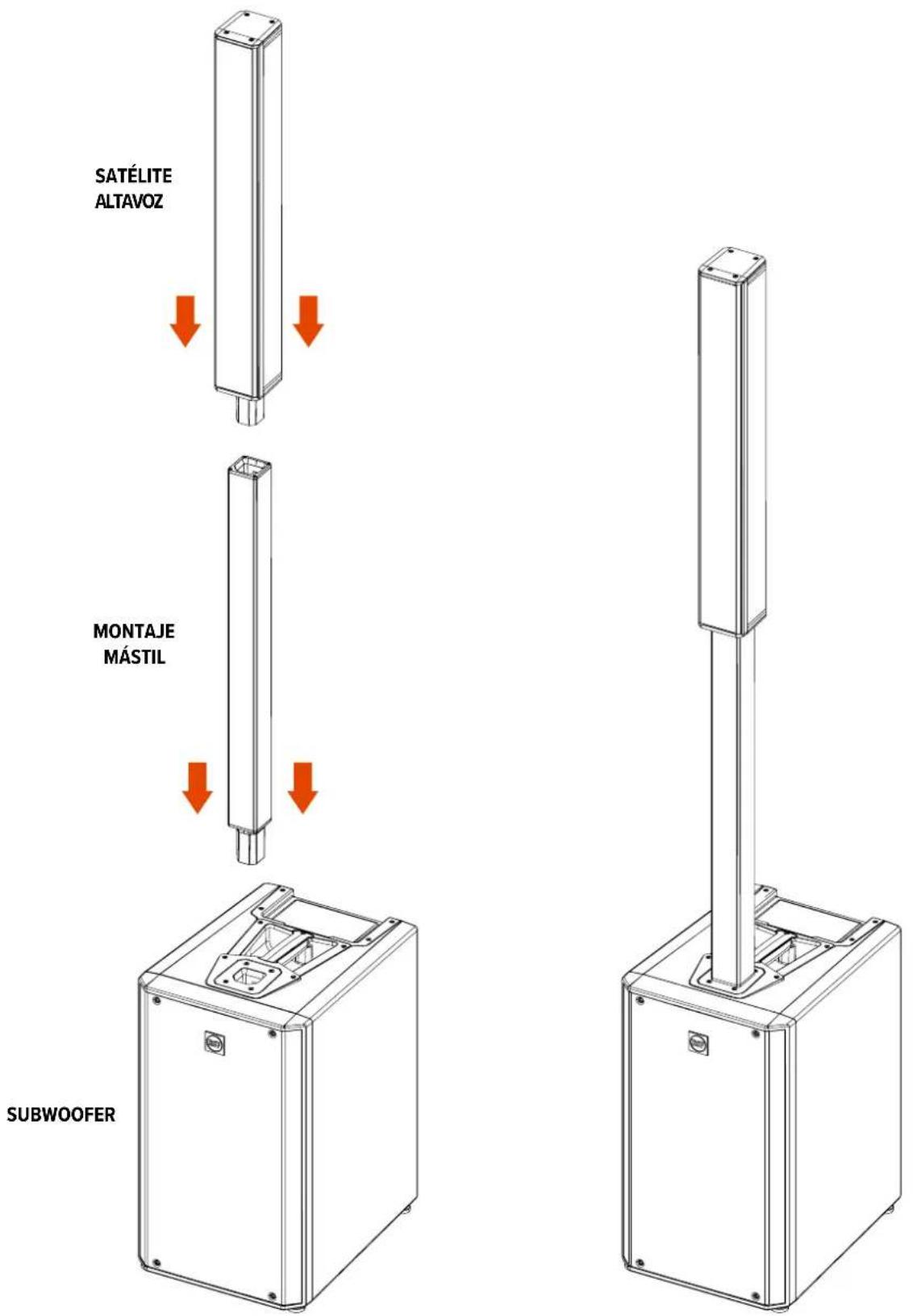

Para montar el sistema, inserte el mástil de montaje en la ranura específica de la unidad del subwoofer y, a continuación, monte el altavoz satélite en el mástil.

En este punto, el sistema está completo y listo para su uso: conecte el cable de alimentación que se encuentra en el paquete "2 of 2" (2 de 2) y el EVOX J9 estará listo para ofrecer un sonido potente y de alta calidad.

5. INSTALACIÓN

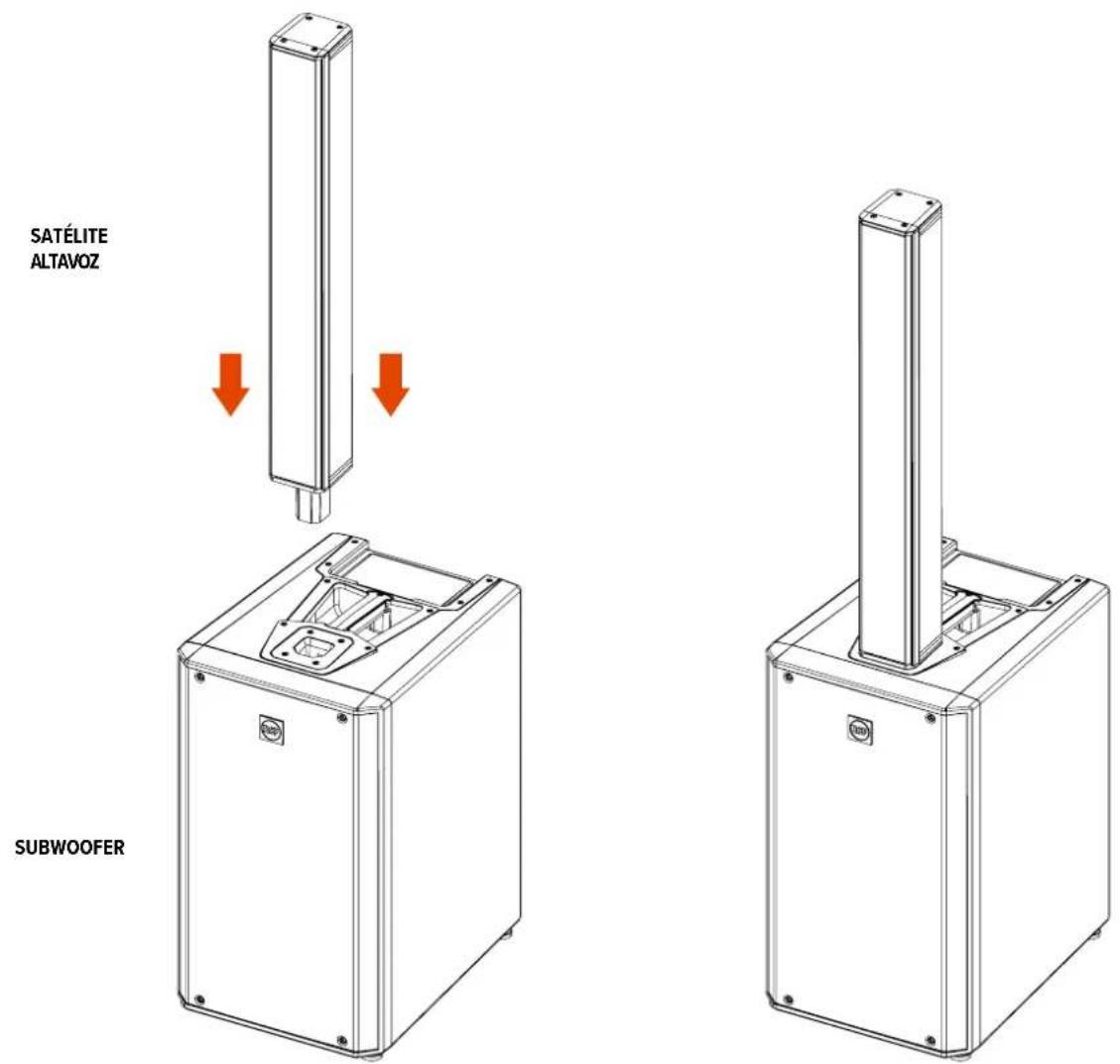

El sistema EVOX J9 se puede configurar conectando el satélite directamente a la ranura de conexión del subwoofer. Esta configuración es adecuada para instalaciones en las que el EVOX J9 se coloca en un escenario o en configuraciones en las que se desea una dispersión vertical limitada del sonido, lo que garantiza una proyección del sonido más enfocada hacia el público, al tiempo que se mantiene un diseño compacto y fácil de instalar.

Esta configuración resulta especialmente útil en recintos pequeños y medianos, eventos corporativos o actuaciones en directo, en los que la prioridad es una instalación rápida, un tamaño reducido y una cobertura controlada.

6. CONEXIONES

Los conectores deben estar cableados según la normativa establecida por la AES (Audio Engineering Society).

CONECTOR XLR MACHO Cableado balanceado

1 2 3

CONECTOR XLR HEMBRA Cableado balanceado

CONECTOR TRS Cableado mono no balanceado

PUNTA MALLA

CONECTOR TRS Cableado mono balanceado

PUNTA ANILLO MALLA

MALLA = TIERRA (BLINDAJE)

PUNTA = SEÑAL (+)

ANILLO = SEÑAL (-)

ANTES DE CONECTAR LA CAJA ACÚSTICA

En el panel trasero encontrará todos los controles, entradas de señal y alimentación. En primer lugar, compruebe la etiqueta con el voltaje en el panel trasero (115 voltios o 230 voltios). La etiqueta indica el voltaje correcto. Si ve que la etiqueta específica un voltaje erróneo o no está presente, llame a su distribuidor o CENTRO DE SERVICIO RCF autorizado antes de conectar la caja acústica. Esta comprobación evitará que se produzcan daños.

Si fuera necesario cambiar el voltaje, llame a su distribuidor o CENTRO DE SERVICIO RCF autorizado. Esta operación requiere la sustitución del valor del fusible y debe realizarla un CENTRO DE SERVICIO RCF.

ANTES DE ENCENDER LA CAJA ACÚSTICA

Ahora puede conectar el cable de alimentación y el cable de señal. Antes de encender la caja acústica, asegúrese de que el control de volumen esté al mínimo (incluso en la salida del mezclador). Es importante que el mezclador esté encendido antes de encender la caja acústica. Esto evitará que se produzcan daños en la caja acústica y que haya “golpes” de ruido al encender partes de la cadena de sonido. Se recomienda encender siempre las cajas acústicas en último lugar y apagarlas en primer lugar después de su uso. Ahora puede encender la caja acústica y ajustar el control de volumen al nivel adecuado.

PROTECCIONES

Las cajas acústicas activas de la Serie ART vienen equipadas con un sistema de circuitos de protección. El circuito actúa de forma sutil sobre la señal de sonido, controlando su nivel y manteniendo la distorsión a un nivel aceptable.

CONFIGURACIÓN DEL VOLTAJE (RESERVADO AL CENTRO DE SERVICIO DE RCF)

200-240 voltios, 50 Hz

100-120 voltios, 60 Hz

(VALOR DEL FUSIBLE T6.3 A L 250 V)

LA CAJA ACÚSTICA NO SE ENCIENDE

Asegúrese de que la caja acústica esté encendida y conectada a una fuente de alimentación eléctrica activa.

LA CAJA ACÚSTICA ESTÁ CONECTADA A UNA FUENTE DE ALIMENTACIÓN ELÉCTRICA ACTIVA, PERO NO SE ENCIENDE

Asegúrese de que el cable de alimentación esté en buen estado y se encuentre conectado correctamente.

LA CAJA ACÚSTICA ESTÁ ENCENDIDA, PERO NO EMITE SONIDO

Compruebe que la fuente de sonido envíe la señal correctamente y que los cables de señal no estén dañados.

EL SONIDO ESTÁ DISTORSIONADO Y EL LED OVERLOAD PARPADEA FRECUENTEMENTE

Baje el nivel de salida del mezclador.

EL SONIDO ES MUY BAJO Y HAY RUIDO DE FONDO

La ganancia de la fuente o el nivel de salida del mezclador podrían ser demasiado bajos.

EL SONIDO TIENE RUIDO DE FONDO INCLUSO CON UNA GANANCIA Y VOLUMEN APROPIADOS

La fuente podría estar enviando una señal de baja calidad o con ruido

RUIDO DE ZUMBIDO

Compruebe la toma de tierra de la alimentación eléctrica y todos los equipos conectados a la entrada del mezclador, incluidos los cables y conectores.
