BEDIENUNGSANLEITUNG EVOX J9 RCF

1 SICHERHEITSHINWEISE UND ALLGEMEINE INFOS 34
2 BESCHREIBUNG 36
3 RÜCKSEITE - BEDIENELEMENTE UND FEATURES 37
4 LIEFERUMFANG 38
5 INSTALLATION 40
6 ANSCHLÜSSE 41
7 FEHLERBESEITUGUNG 42

ESPAÑOL

1. SICHERHEITSHINWEISE UND ALLGEMEINE INFORMATIONEN

Die in diesem Dokument verwendeten Symbole geben Hinweise auf wichtige Anweisungen für den Betrieb und Sicherheitshinweise, die streng befolgt werden müssen.

	VORSICHT	Hinweis zur möglichen Gefahr eines Sachschadens, einschließlich Datenverlust
	WARNUNG	Wichtiger Hinweis zu gefährlichen elektrischen Spannungen und Gefahr eines elektrischen Schocks, eines Personenschadens oder Lebensgefahr.
	WICHTIGE HINWEISE	Hilfreiche und relevante Informationen zum Thema
	STÜTZEN UND TRANSPORTWAGEN	Informationen zur Verwendung von Stützen und Transportwagen. Weist darauf hin, beim Transport extrem vorsichtig vorzugehen und das Produkt nicht zu neigen.
	ABFALLENTSORGUNG	Dieses Symbol weist darauf hin, dass das Produkt nicht im Haushaltsmüll entsorgt werden sollte, gemäß der WEEE Richtlinie (2012/19/EU) bzw. lokaler Gesetze.

WICHTIG

Dieses Benutzerhandbuch enthält wichtige Informationen zur korrekten und sicheren Benutzung des Geräts. Lesen Sie dieses Benutzerhandbuch vor dem Anschluss und Gebrauch des Produkts sorgfältig durch und bewahren Sie es für die zukünftige Verwendung auf. Dieses Benutzerhandbuch ist Bestandteil des Produkts und muss beim Wechsel des Eigentümers als Referenz für die korrekte Installation und den korrekten Gebrauch sowie die Sicherheitshinweise zusammen mit dem Produkt ausgehändigt werden. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch unsachgemäße Installation oder unsachgemäßen Gebrauch des Produkts entstehen.

Lesen Sie alle Hinweise, insbesondere jene zu potentiellen Sicherheitsrisiken, sorgfältig durch.

SICHERHEITSHINWEISE

ALLGEMEINE SICHERHEITSHINWEISE

1. Schützen Sie das Netzkabel und die Signalkabel vor Beschädigung. Stellen Sie sicher, dass niemand auf die Kabel treten kann und die Kabel nicht durch darauf liegende oder stehende Objekte gequetscht werden.
2. Um die Gefahr eines Stromschlags zu vermeiden, darf das Produkt nicht geöffnet werden. Es befinden sich im Inneren keine Teile, zu denen der Nutzer Zugang benötigt. Nehmen Sie niemals Modifizierungen oder Reparaturen vor, die nicht in diesem Handbuch beschrieben sind, und verwenden Sie das Produkt nur gemäß der Anweisungen in diesem Benutzerhandbuch.
3. Falls das Produkt einen auffälligen Geruch oder Rauch abgibt, schalten Sie Aktivboxen sofort aus und ziehen Sie das Netzkabel; bei Passivboxen schalten Sie die Endstufe aus und ziehen Sie das Netzkabel der Endstufe.

4. Kontaktieren Sie ein autorisiertes Servicezentrum oder qualifiziertes Personal, falls eine der folgenden Situationen eintritt:

5. Das Gerät funktioniert nicht oder ist fehlerhaft.

6. Das Netzkabel ist beschädigt.
7. Es sind Fremdkörper oder Flüssigkeiten in die Box gelangt.

8. Die Box wurde durch Feuer oder einen heftigen Stoß beschädigt.

9. Stellen Sie sicher, dass keine Fremdkörper oder Flüssigkeiten in das Produkt gelangen, da dies einen Kurzschluss verursachen kann. Dieses Gerät darf keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) auf dem Produkt abgestellt werden. Es dürfen keine offenen Flammen (z.B. entzündete Kerzen) auf dem Produkt abgestellt werden.

10. Schließen Sie das Produkt nicht an nicht vorgesehene Produkte an und nutzen Sie keine nicht vorgesehenen Zubehörteile. Verwenden Sie zum Aufnängen des Produkts nur die dafür vorgesehenen Befestigungspunkte und versuchen Sie nicht, das Produkt an Elementen aufzuhängen, die dafür nicht geeignet

oder vorgesehen sind. Überprüfen Sie darüber hinaus die Beschaffenheit der Oberfläche, an der das Produkt befestigt werden soll (Wand, Decke, Gerüst, etc.), und des Befestigungsmaterials (Dübel, Schrauben, Bügel, die nicht von RCF bereitgestellt werden, etc.), die die Sicherheit des Systems bzw. der Installation langfristig gewährleisten müssen, auch unter Berücksichtigung der von Schallwandlern verursachten mechanischen Vibrationen. Um zu verhindern, dass Komponenten herunterfallen, stapeln Sie nicht mehrere Einheiten dieses Produkts übereinander, wenn diese Möglichkeit im Benutzerhandbuch nicht ausdrücklich genannt wird.

1. Der Hersteller empfiehlt ausdrücklich, die Installation dieses Produkts nur von professionellem, qualifiziertem Personal (oder spezialisierten Firmen) durchführen zu lassen, die eine korrekte Installation und Zertifizierung gemäß den lokalen Bestimmungen gewährleisten können. Das komplette Audiosystem muss den aktuellen Standards und Richtlinien für elektrische Systeme entsprechen.
2. Stützen und Transportwagen: Sofern erforderlich, sollte das Equipment nur auf Stützen und Transportwagen genutzt werden, die vom Hersteller zu diesem Zweck empfohlen werden. Beim Bewegen des Equipments auf einer Stütze und/oder einem Transportwagen muss mit extremer Vorsicht vorgegangen werden. Plötzliche Halte, übermäßige Schubkraft und unebene Böden können zum Umkippen des Aufbaus führen. Den Aufbau niemals neigen.
3. Gehörschäden: Hohe Schallpegel können bleibende Gehörschäden verursachen. Der akustische Schalldruckpegel, der einen Gehörschaden verursacht, variiert von Person zu Person und hängt von der Dauer der Belastung ab. Um zu vermeiden, dass das Gehör potenziell gefährlichen Schalldruckpegeln ausgesetzt wird, sollte jede Person, die hohen Pegeln ausgesetzt ist, geeignete Schutzmaßnahmen ergreifen. Bei der Verwendung von Boxen, die hohe Schallpegel produzieren können, müssen Gehörschutzstöpsel oder ein Kapselgehörschutz getragen werden. Den maximalen Schalldruckpegel der Box finden Sie in den technischen Daten in diesem Benutzerhandbuch.

AKTIVGERÄTE: AKTIVBOXEN und ENDSTUFEN

1. Die Netzspannung ist lebensgefährlich. Installieren und verbinden Sie dieses Produkt, bevor Sie es an eine Netzsteckdose anschließen.
2. Stellen Sie vor dem Einschalten sicher, dass alle Anschlüsse korrekt vorgenommen wurden und die Netzspannung mit der Spannung auf dem Typenschild übereinstimmt. Ist dies nicht der Fall, kontaktieren Sie bitte Ihren Händler.
3. Die metallischen Teile des Geräts sind durch das Netzkabel geerdet. Um die Gefahr eines Stromschlags zu vermeiden, ist das Gerät immer mit einem dreipoligen Netzkabel an eine Netzsteckdose mit Schutzerdung anzuschließen.
4. Schützen sie das Netzkabel vor Schäden. Stellen Sie sicher, dass niemand auf das Kabel treten kann und es nicht durch darauf liegende oder stehende Objekte gequetscht wird.
5. Wird das Produkt für längere Zeit nicht verwendet, ziehen Sie den Netzstecker.
6. Stellen Sie sicher, dass Kinder keinen Zugang zu den Installationskomponenten und -materialien haben.
7. Stellen Sie stets sicher, dass das Netzkabel und alle Stecker für die Verwendung im jeweiligen Land zertifiziert und geeignet sind.
8. Verbinden Sie das Gerät mit einer Netzsteckdose.
9. Wenn das Gerät über eine interne Sicherung verfügt oder modifiziert werden muss, kontaktieren Sie Ihr lokales Servicezentrum oder qualifiziertes Personal gemäß IEC 62368-1 (Ausgabe 3, Schnittstellen mit Energieniveau ES3).
10. Wenn das Gerät mit einem Stromanschluss mit zugänglicher Sicherungsfassung versehen oder mit einer zugänglichen separaten Sicherungsfassung ausgestattet ist, trennen Sie das Gerät vorm Austausch der Sicherung vom Netz. Die Sicherung am Stromanschluss befindet sich eventuell am Neutralleiter; trennen Sie das Gerät vom Netz, um den Leiter stromlos zu machen.

PASSIVE GERÄTE und PASSIVES ZUBEHÖR

1. Die Spannung der Lautsprecherkabel (von den Endstufenausgängen) kann einen tödlichen elektrischen Schock verursachen. Installieren Sie die Box nicht bei eingeschalteter Endstufe und schließen Sie diese nicht bei eingeschalteter Endstufe an.
2. Stellen Sie sicher, dass alle Anschlüsse korrekt verbunden sind, und dass die

1. SICHERHEITSHINWEISE UND ALLGEMEINE INFORMATIONEN

Eingangsimpedanz mit der Ausgangsleistung der Endstufe kompatibel ist.

1. Um eine korrekte Klangwiedergabe zu gewährleisten, müssen Sie die Lautsprecherphase beachten (Box entsprechend der Polung der Endstufe anschließen). Dies ist wichtig, wenn Sie mehrere Boxen nebeneinander installieren, zum Beispiel im selben Raum.
2. Um Induktionseffekte und Brummeinstreuungen, Rauschen oder eine Beeinträchtigung der Funktion zu vermeiden, sollten Sie Lautsprecherkabel nicht neben anderen elektrischen Kabeln (Netzkabeln), Mikrofonkabeln oder Kabeln mit Line-Pegel verlegen, die an Endstufen angeschlossen sind.
3. Die Leiter des Lautsprecherkabels (möglichst verdrillt, um Induktion durch elektromagnetische Felder zu verhindern) müssen über einen angemessenen Querschnitt verfügen, und das Kabel muss angemessen elektrisch isoliert sein. Informieren Sie sich diesbezüglich über die lokalen Bestimmungen, da diese ggf. zusätzliche Richtlinien für die Kabelausführung beinhalten.
4. Verbinden Sie NIEMALS die Eingänge einer niederohmigen Box (8 - 4 Ω) mit Kabeln, an denen 100/70-V-Konstantspannung anliegt.

FLUGMONTAGE

1. Die fliegende Montage eines Objekts birgt immer Risiken und sollte nur von Personen vorgenommen werden, die in den Techniken und Richtlinien zur Flugmontage geschult sind.
2. Die Flugmontage muss den aktuellen nationalen und lokalen Gesetzen und Richtlinien entsprechen. Es liegt in der Verantwortung des Installateurs, sicherzustellen, dass alle Geräte sicher und unter Einhaltung der geltenden Richtlinien installiert werden.
3. Der Hersteller rät, das System mindestens einmal pro Jahr zu überprüfen. Werden Schwachstellen oder Schäden identifiziert, müssen diese sofort behoben werden.
4. Der Anwender muss sicherstellen, dass die Stellflächen und jegliche zusätzliche Befestigungselemente dazu geeignet sind, das System zu tragen. Wir raten davon ab, Befestigungselemente für die Flugmontage zu verwenden, die nicht vom Hersteller bereitgestellt oder vom Hersteller empfohlen wurden. Für Befestigungselemente von Dritten übernimmt der Hersteller keine Verantwortung.

SICHERHEITSHINWEISE FÜR DEN BETRIEB

• Zur Installation des Produkts die Anleitung des Herstellers beachten.
• Bei der Installation eines professionellen Audiosystems muss eine Vielzahl mechanischer und elektrischer Faktoren berücksichtigt werden (zusätzlich zu akustischen Faktoren wie Schalldruck, Abstrahlwinkel, Frequenzgang, etc.).
• Wenn das Produkt in einem Bereich mit kalten Temperaturen betrieben wird, wärmen Sie die Schwingspulen 15 Minuten lang langsam auf, indem Sie ein Signal mit geringem Pegel anlegen, bevor Sie Signale mit starker Spannung anlegen.
• Platzieren Sie das Produkt in ausreichender Entfernung von Wärmequellen jeglicher Art und stellen Sie sicher, dass eine angemessene Luftzufuhr um das Produkt herum gewährleistet ist.
• Überlasten Sie das Produkt nicht längere Zeit mit zu hoher Leistung.
• Wenden Sie bei den Bedienelementen (Tasten, Reglern etc.) niemals übermäßige Kraft an.

WICHTIG

Um Störgeräusche durch störende Einflüsse auf die signalführenden Kabel zu vermeiden, verwenden Sie abgeschirmte Kabel und verlegen Sie die Kabel nicht in der Nähe von:

• Geräten, die hochenergetische elektromagnetische Felder erzeugen
• Stromführende Kabel
• Lautsprecherkabel

UNG! VORSICHT! Um die Gefahr eines Brands oder

Stromschlags zu vermeiden, setzen Sie dieses Produkt niemals Regen oder Feuchtigkeit aus.

WARNUNG! Um die Gefahr eines Stromschlags zu vermeiden, schließen Gerät nicht ans Netz an, wenn das Gehäuse geöffnet ist, oder – im Fall x – wenn das Frontgitter entfernt wurde.

WARNUNG! Um die Gefahr eines elektrischen Schocks zu vermeiden, Produkt nur durch qualifiziertes Personal demontiert werden. - oder Reparaturarbeiten dürfen nur von qualifiziertem Personal fort werden.

KORREKTE ENTSORGUNG DES PRODUKTS

Geben Sie dieses Produkt zur ordnungsgemäßen Entsorgung bei der entsprechenden Recycling-Sammelstelle ab. Eine unsachgemäße Entsorgung elektrischer Geräte kann die Umwelt schädigen und aufgrund der potentiellen Gefahrenstoffe Gesundheitsschäden machen. Zudem trägt die ordnungsgemäße Entsorgung zur effizientenung der natürlichen Ressourcen bei. Weitere Informationen darüber, wo Sie zur Entsorgung abgeben können, erhalten Sie bei Ihrer örtlichen behörde oder den örtlichen Abfallentsorgungsbetrieben.

PFLEGE UND INSTANDHALTUNG

Befolgen Sie die folgenden Hinweise, um eine lange Lebensdauer des Produkts zu gewährleisten:

• Wenn das Produkt im Außenbereich verwendet wird, muss es vor Regen und Feuchtigkeit geschützt werden.
• Bei Festinstallationen wird empfohlen, für die volle Dauer der Installation regelmäßige Überprüfungen des gesamten Systems und all seiner Teile einzuplanen.
• Alle an der Installation beteiligten Mitarbeiter müssen im Bezug auf Sicherheitsmaßnahmen ausreichend qualifiziert und geschult sein und über eine angemessene persönliche Schutzausrüstung (PSA) verfügen.
• Falls ein Einzelteil ausgetauscht werden muss, kontaktieren Sie immer nur autorisierte Service-Center bzw. verwenden ausschließlich von RCF gelieferte Teile.
• RCF ist nicht verantwortlich für Probleme oder Funktionsfehler, die auf einen Teileaustausch oder eine Modifizierung des Systems durch den Anwender zurückzuführen sind.
• Verwenden Sie zum Reinigen des Produkts keine abrasiven Reinigungsmittel, Lösungsmittel, Benzole oder flüchtige Substanzen. Verwenden Sie zur Reinigung der äußeren Oberflächen stets ein trockenes Tuch. Schalten Sie das Produkt aus, bevor Sie es reinigen.

WARNUNG! VORSICHT! Aktivgeräte dürfen nur im

ausgeschalteten Zustand gereinigt werden.

TECHNISCHE HINWEISE

Das Gerät erfüllt die Bestimmungen für digitale Geräte der Klasse A nach Teil 15 (Funkentstörung) der FCC-Vorgaben. Ziel dieser Bestimmungen ist der angemessene Schutz gegen störende Interferenzen beim Betrieb des Geräts in einem gewerblichen Umfeld. Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und kann diese auch abstrahlen. Wird es nicht gemäß den Anweisungen im Benutzerhandbuch angeschlossen und betrieben, kann dies Störungen des Funkverkehrs verursachen. Der Betrieb dieses Geräts in einem Wohngebiet kann störende Interferenzen verursachen, deren Beseitigung auf Kosten des Anwenders zu gewährleisten ist.

RCF S.p.A. behält sich das Recht vor, an diesem Dokument ohne Vorankündigung Änderungen vorzunehmen, um Fehler zu korrigieren oder Inhalte zu ergänzen. Verwenden Sie stets die aktuellste Version des Benutzerhandbuchs. Diese finden Sie unter www.rcf.it/de_DE/.

2. BESCHREIBUNG

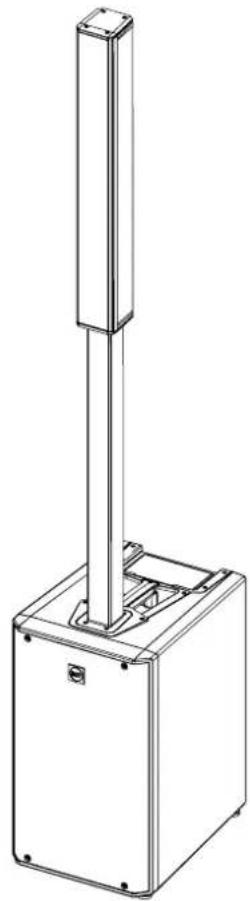

EVOX J9 – AKTIVES 3-WEGE-SYSTEM

Das RCF EVOX J9 ist ein Lautsprechersystem, das für erstklassige Audioleistung in unterschiedlichsten Umgebungen entwickelt wurde. Mit einem 1,75-Zoll-Kompressionstreiber, sechs 3-Zoll-Satellitenlautsprechern und einem leistungsstarken 12-Zoll-Tieftöner für tiefe Frequenzen gewährleistet das EVOX J9 einen hohen Schalldruck mit perfekt ausgewogener Abstrahlung sowie eine außergewöhnlich klare und präzise Beschallung für jedes Publikum. Das Herzstück des Systems bildet ein dualer Class-D-Verstärker, der überragende Leistung für die kompromisslose Klangqualität des 3-Wege-Systems liefert. Das EVOX J9 ist leicht, einfach aufzubauen und zeichnet sich durch ein modernes, schlankes Design aus. Es eignet sich perfekt für eine Vielzahl von Anwendungen: von DJ-Sets und kleinen Bands bis hin zu Partys und Firmenveranstaltungen, bei denen elegante Optik und akustische Qualität im Mittelpunkt stehen.

6 × 3"-Neodym-Breitbandlautsprecher

1,75-Zoll-Neodym-Kompressionstreiber

130 dB maximaler Schalldruckpegel

Abstrahlung H 120° x V 40°

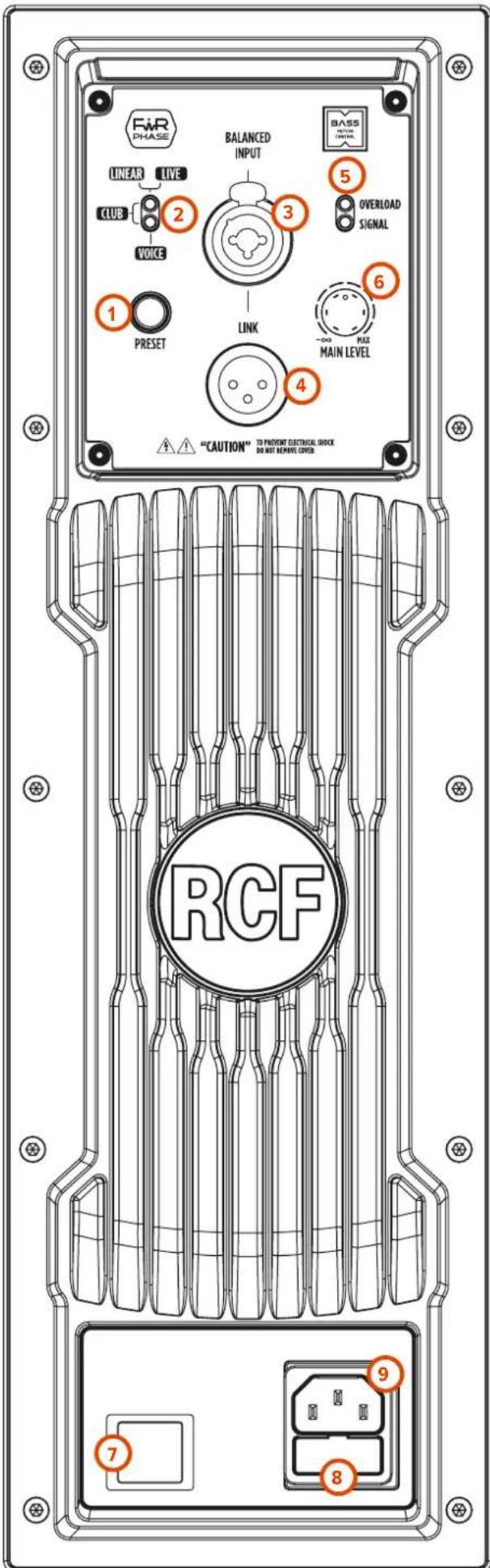

3. RÜCKSEITE - BEDIENELEMENTE UND FEATURES

1 PRESET-WAHLSCHALTER

Drücken Sie diese Taste, um das gewünschte Preset auszuwählen:

LINEAR LIVE (obere LED leuchtet) ein Preset mit linearem Frequenzgang, das einen natürlichen und ausgewogenen Klang liefert. Ideal für Live-Musik, wie zum Beispiel kleinere Bandauftritte.

CLUB (beide LEDs leuchten) Rein Preset, das extreme Frequenzen,

insbesondere kraftvolle tiefe Frequenzen, hervorhebt und so für ein intensives und immersives Klangerlebnis sorgt. Perfekt für DJ-Sets oder Musikwiedergabe bei mittlerer bis niedriger Lautstärke mit Loudness-Effekt.

VOICE (untere LED leuchtet) ein Preset, das den Frequenzbereich der Stimme hervorhebt und so maximale Klarheit und Sprachverständlichkeit gewährleistet. Ideal für Konferenzen, Präsentationen oder Spoken Word.

2 PRESET-LEDs Diese LEDs zeigen das ausgewählte Preset an.
③ XLR-/KLINKEN-KOMBIEINGANG (BUCHSE) Dieser symmetrische Line-Eingang ist kompatibel mit Standard-Klinken- oder XLR-Steckern.
4 XLR-SIGNALAUSGANG (STECKER) Dieser XLR-Ausgang ermöglicht das Durchschleifen für die Kaskadierung von Lautsprechern.
5 ÜBERLAST- / SIGNAL-LEDs Erläuterung der Anzeigen:

SIGNAL ☐ Die SIGNAL LED leuchtet grün, wenn am COMBO-Main-Eingang ein Signal anliegt.

OVERLOAD Die OVERLOAD LED signalisiert eine Überlastung/Übersteuerung durch das Eingangssignal. Ein gelegentliches Blinken der OVERLOAD LED ist unproblematisch. Wenn die LED häufig blinkt oder permanent leuchtet, sollten Sie den Signalpegel herunterregeln, um Klangverzerrungen zu vermeiden. Die Endstufe verfügt allerdings auch über eine integrierte Limiter-Schaltung, die Clipping am Eingang oder ein Übersteuern der Schallwandler verhindert.

6 VOLUME CONTROL Regelt die Lautstärke.
7 NETZSCHALTER Schaltet die Spannungsversorgung AN und AUS.
8 SICHERUNGSHALTER für die Hauptsicherung.
9 STANDARD-IEC-KALTGERÄTEANSCHLUSS Stromanschluss.

WARNING! VORSICHT! Zur Vermeidung von elektrischen

Schäden dürfen Lautsprecher nur von qualifizierten und erfahrenen Personen angeschlossen werden, die über das nötige Fachwissen verfügen oder eine hinreichend spezifische Einweisung erhalten haben.

Schließen Sie Lautsprecher nicht bei eingeschalteter Endstufe an, um die Gefahr eines Stromschlags zu vermeiden.

Prüfen Sie vor dem Einschalten des Systems alle Verbindungen und stellen Sie sicher, dass keine Kurzschlüsse vorliegen.

Bei der Planung und der Installation des gesamten Audiosystems sind die geltenden lokalen Gesetze und Vorschriften für elektrische Systeme einzuhalten.

FiR PHASE BALANCED INPUT BASS PATTERN CONTENTS LINEAR LIVE 2 3 5 OVERLOAD SIGNAL KLUB VOICE 1 PRESET LINK 6 -∞ MAX MAIN LEVEL 4 "CAUTION" TO PREVENT ELECTRICAL SHOCK DO NOT REMOVE COVER RCF

4. LIEFERUMFANG

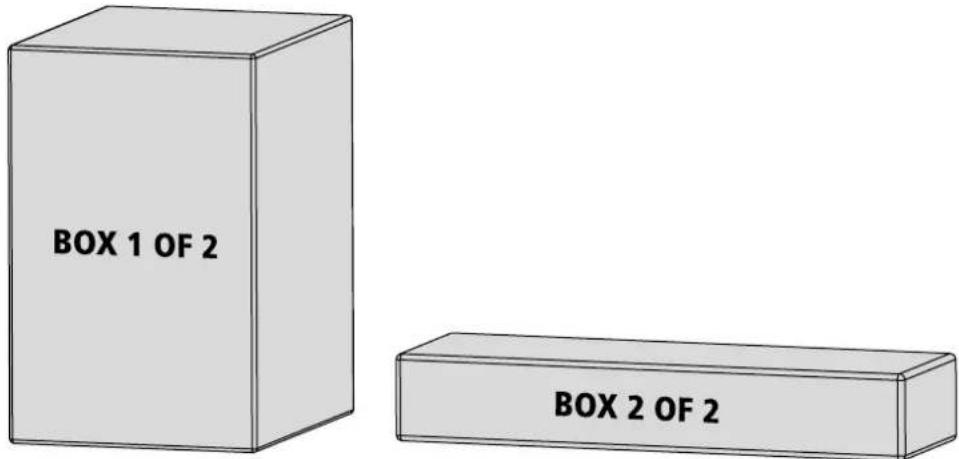

Da das EVOX J9 aus mehreren Komponenten besteht, wird es in zwei separaten Paketen geliefert, PAKET 1 von 2 und PAKET 2 von 2. Dies gewährleistet einen einfacheren Transport, verringert das Risiko von Schäden an einzelnen Teilen und erleichtert die Lieferung und Montage.

BOX 1 OF 2 BOX 2 OF 2

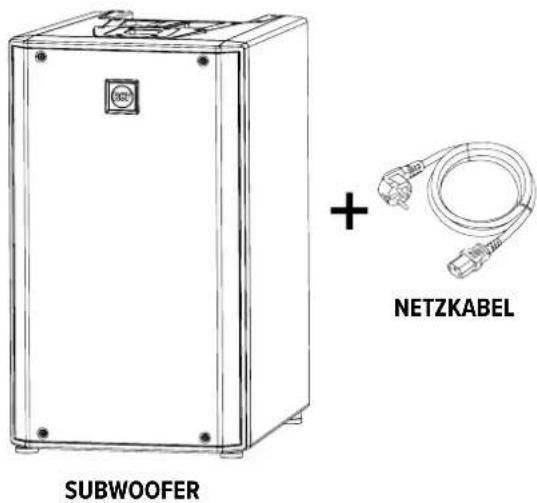

Das mit 1 von 2 gekennzeichnete Paket enthält

• den Subwoofer
• Netzkabel für das System

BOX 1 OF 2

SUBWOOFER + NETZKABEL

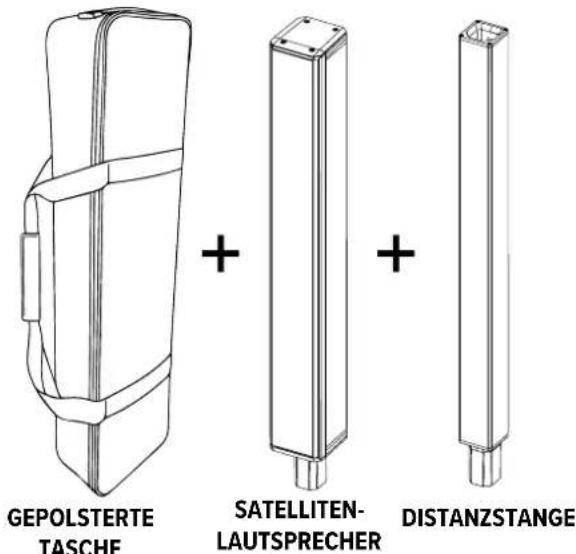

Das mit 2 von 2 gekennzeichnete Paket enthält eine praktische, gepolsterte Tasche mit folgendem Inhalt:

• Satellitenlautsprecher
• Distanzstange für den Satellitenlautsprecher

BOX 2 OF 2

GEPOLSTERTE TASCHE + SATELLITEN- LAUTSPRECHER + DISTANZSTANGE

5. INSTALLATION

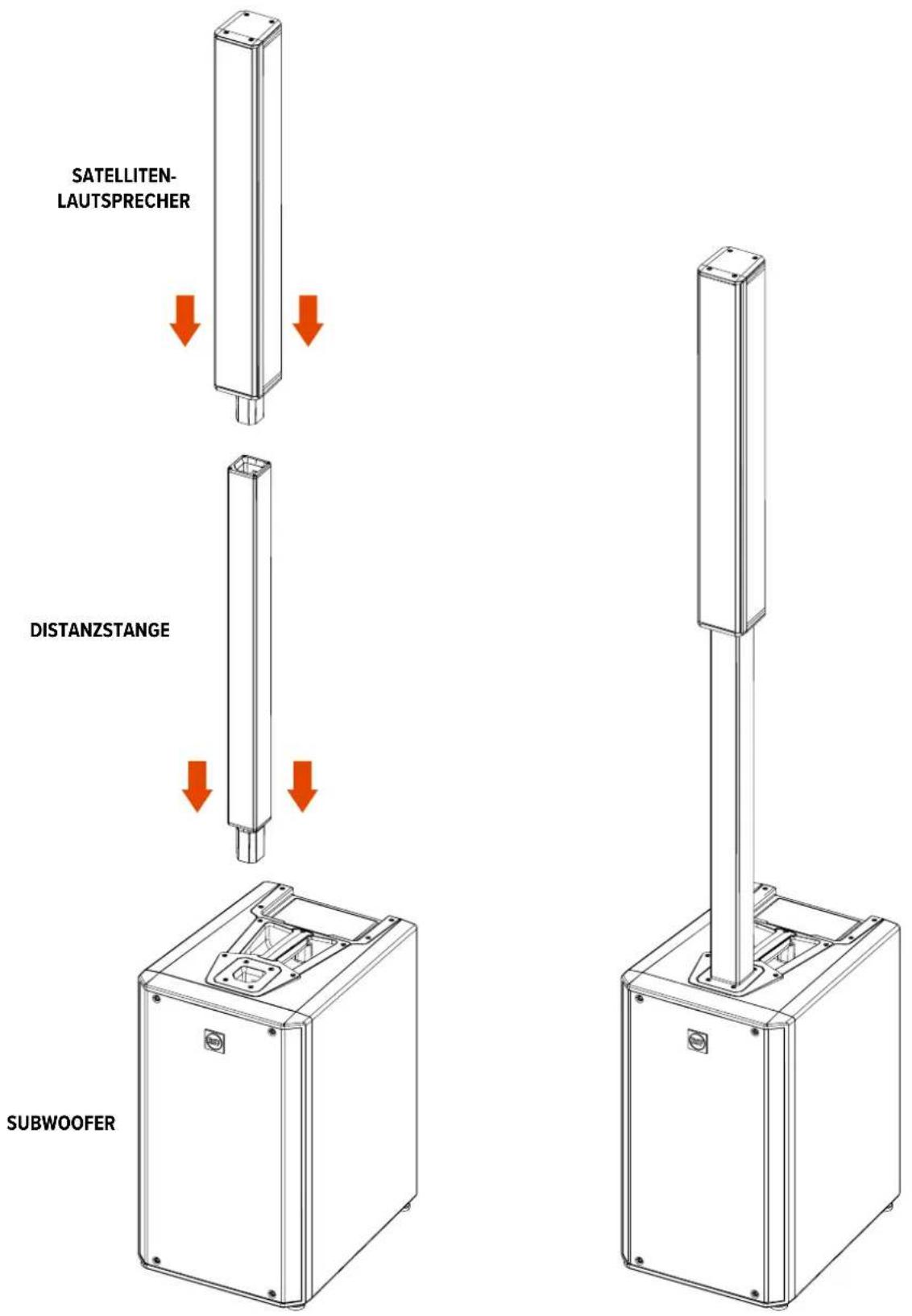

Stecken Sie zum Aufbau des Systems die Distanzstange in die dafür vorgesehene Aussparung am Subwoofer und montieren Sie dann den Satellitenlautsprecher auf der Stange. Nun ist das System vollständig einsatzbereit: Schließen Sie das im „Paket 2“ enthaltene Netzkabel an und erleben Sie den kraftvollen, hochwertigen Klang des EVOX J9 Systems.

Das EVOX J9 System wird installiert, indem der Satellitenlautsprecher direkt mit dem Subwoofer-Anschluss verbunden wird. Dieser Aufbau eignet sich für Installationen, bei denen das EVOX J9 auf einer Bühne platziert wird oder bei denen eine begrenzte vertikale Abstrahlung erwünscht ist. Es gewährleistet eine stärker fokussierte Schallprojektion in Richtung Publikum mit einem kompakten und einfach zu installierenden Design.

Dieses Setup ist besonders geeignet für kleine bis mittelgroße Veranstaltungsorte, für Firmenveranstaltungen oder bei Live-Auftritten, bei denen ein schneller Aufbau, geringer Platzbedarf und kontrollierte Abdeckung Priorität haben.

SATELLITEN- LAUTSPRECHER

SUBWOOFER

6. ANSCHLÜSSE

Die Anschlüsse müssen gemäß den von der AES (Audio Engineering Society) festgelegten Standards verkabelt werden.

XLR-ANSCHLUSS (Buchse) Symmetrische Verkabelung

1 2 3

XLR-ANSCHLUSS (Stecker) Symmetrische Verkabelung

6,3-MM-KLINKENANSCHLUSS (TRS) Unsymmetrische Verkabelung (Mono)

TIP SLEEVE

6,3-MM-KLINKENANSCHLUSS (TRS) Symmetrische Verkabelung (Mono)

Alle Bedienelemente, Signal- und Stromanschlüsse finden Sie auf dem rückseitigen Bedienfeld. Überprüfen Sie zunächst die auf der Rückseite angegebene Spannung (115 V oder 230 V). Auf dem Schild ist die korrekte Spannung angegeben. Falls die auf dem Schild angegebene Spannung nicht mit der Netzspannung übereinstimmt oder Sie das Schild nicht finden können, wenden Sie sich bitte an Ihren Händler oder ein autorisiertes RCF SERVICEZENTRUM, bevor Sie den Lautsprecher anschließen. Durch diese kurze Überprüfung werden Schäden vermieden.

Sollte es notwendig sein, die Spannung zu ändern, wenden Sie sich bitte an Ihren Händler oder an ein autorisiertes RCF SERVICEZENTRUM. Dies erfordert den Austausch der Sicherung, was nur von einem RCF SERVICEZENTRUM vorgenommen werden darf.

VOR DEM EINSCHALTEN DES LAUTSPRECHERS

Nun können Sie das Netzkabel und das Audiokabel anschließen. Stellen Sie vor dem Einschalten des Lautsprechers sicher, dass der Lautstärkeregler ganz herunter gedreht ist (auch am Ausgang des Mischpults). Es ist wichtig, dass das Mischpult bereits eingeschaltet ist, bevor Sie den Lautsprecher einschalten. Dies vermeidet eine Beschädigung des Lautsprechers und laute Knackgeräusche, die beim Einschalten von Geräten der Audio-Signalkette auftreten können. Es wird empfohlen, die Lautsprecher stets als letztes einzuschalten und sie sofort nach Benutzung auszuschalten. Nun können Sie den Lautsprecher einschalten und die Lautstärke wie gewünscht einstellen.

SCHUTZFUNKTIONEN

Aktivlautsprecher der EVOX-Serie sind mit einem umfassenden System von Schutzschaltungen ausgestattet. Die Schaltung greift sehr sanft in das Audiosignal ein, steuert die Lautstärke und hält die Verzerrung in einem akzeptablen Bereich.

EINSTELLUNG DER SPANNUNG (RCF SERVICEZENTREN VORBEHALTEN)

200-240 Volt, 50 Hz

100-120 Volt, 60 Hz

(SICHERUNGSWERT T6.3 A L 250V)

DER LAUTSPRECHER LÄSST SICH NICHT EINSCHALTEN

Stellen Sie sicher, dass der Lautsprecher mit einer aktiven Netzsteckdose verbunden und eingeschaltet ist.

OBWOHL DER LAUTSPRECHER MIT EINER AKTIVEN NETZSTECKDOSE VERBUNDEN IST, LÄSST ER SICH NICHT EINSCHALTEN

Stellen Sie sicher, dass das Netzkabel unbeschädigt und korrekt angeschlossen ist.

DER LAUTSPRECHER IST EINGESCHALTET, LIEFERT ABER KEIN SIGNAL

Überprüfen Sie, ob die Signalquelle ein korrektes Signal sendet und ob die Signalkabel unbeschädigt sind.

DER KLANG IST VERZERRT UND DIE OVERLOAD-LED BLINKT HÄUFIG

Verringern Sie den Ausgangspegel des Mischpults.

DER KLANG IST SEHR LEISE UND RAUSCHT STARK

Möglicherweise ist die Vorverstärkung oder der Ausgangspegel des Mischpults zu gering.

OBWOHL ALLE PEGEL KORREKT EINGESTELLT SIND, RAUSCHT DER KLANG

Möglicherweise sendet die Klangquelle ein minderwertiges oder verrauschtes Signal

SUMM- ODER BRUMMGERÄUSCHE

Überprüfen Sie die korrekte Erdung aller Geräte, die mit den Eingängen des Mischpults verbunden sind, darunter alle Kabel und Anschlüsse.
