Commander Global 7x50 - Binoculares Steiner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Prismáticos marinos
Marca	Steiner
Modelo	Commander Global 7x50
Aumento	7x
Diámetro del objetivo	50 mm
Alimentación	1 pila CR2 (incluida no instalada)
Duración de la pila	Más de 1000 mediciones
Brújula	Electrónica con compensación de inclinación, visualización día/noche
Unidades de visualización	360 grados o 6400 mils (ajustable)
Funciones de la brújula	Encendido/apagado, rumbo, memorización temporal, corrección manual de la declinación
Apagado automático	Después de 10 segundos de inactividad
Sistema de correa	ClicLoc con correa flotante y elementos reflectantes 3M
Acolchado	Acolchado suave
Estanqueidad del compartimento de la pila	Tapa hermética de rosca
Mantenimiento	Limpiar las lentes con un paño suave; almacenar en un lugar seco
Precauciones	No mirar directamente al sol; evitar temperaturas extremas
Piezas de repuesto disponibles	Pila CR2, correa (no especificada)

Preguntas frecuentes - Commander Global 7x50 Steiner

¿Cómo colocar la pila en los prismáticos Steiner Commander Global 7x50?

Voltee los prismáticos y abra la tapa del compartimento de la pila girando en sentido antihorario, sin herramienta. Inserte una pila CR2 con el polo negativo visible. Cierre la tapa girando en sentido horario hasta que quede hermética.

¿Cómo encender la brújula?

Presione el botón ⏻ (encendido/apagado). La brújula se enciende y la visualización aparece en el retículo.

¿Cómo realizar un rumbo con la brújula?

Después de encender la brújula, mire a través de los prismáticos y alinee el retículo con el objetivo. El valor del rumbo se muestra en tiempo real.

¿Cómo memorizar temporalmente un valor de rumbo?

Durante la medición, presione brevemente el botón ⏱ (pausa). El valor se memoriza. Vuelva a presionar ⏱ para reanudar la medición.

¿Cómo ajustar la declinación magnética?

Mantenga presionados los botones ⏻ y ⏱ simultáneamente durante 3 segundos para entrar en el menú de ajuste. Use los botones ⏻ y ⏱ para navegar y ajustar la declinación manualmente (en pasos de 1 grado).

¿Cómo cambiar de la visualización en grados a la visualización en mils?

En el menú de ajuste (botones ⏻ y ⏱ presionados 3s), seleccione la 2ª opción 'graduación' y elija entre 360 grados o 6400 mils.

¿Cómo fijar la correa a los prismáticos?

Use el sistema ClicLoc: inserte la pieza de enganche de la correa en la fijación hasta oír un clic. Para quitarla, presione las hendiduras de liberación.

¿Cuál es la duración de la pila y cuándo se apaga la visualización?

La pila CR2 permite más de 1000 mediciones. Para ahorrar pila, la visualización de la brújula se apaga automáticamente después de 10 segundos de inactividad.

¿Qué hacer si la visualización de la brújula no se enciende?

Verifique que la pila CR2 esté correctamente instalada (polo negativo visible). Si el problema persiste, reemplace la pila por una nueva. Asegúrese de que la tapa esté bien cerrada.

¿Los prismáticos son flotantes?

Los prismáticos en sí no son flotantes, pero la correa suministrada es una correa flotante que evita que los prismáticos se hundan en caso de caída al agua.

MANUAL DE USUARIO Commander Global 7x50 Steiner

Tasto 2: T1) Pausa (T2)

Apreclado amante de los prismáticos:

Le felicitamos por haber adquirido unos prismáticos marinos Commander Global y le agradecemos la confianza que ha mostrado en nosotros. Con la adquisición de estos prismáticos ha adquirido un producto STEINER, que es sinónimo de la más avanzada innovación, calidad inigualable y robustez sin compromisos. ¡Le descamos que dislute de una experiencia visual única con sus nuevos Commander Global

1. Colocación de la pila (CR2):

Utilice pilas de botón del tipo CR 2

Para poder llevar a cabo las mediciones electrónicas con la brújula los prismáticos tienen que llevar las pilas puestas. Las pilas forman parte de los componentes que se incluyen en el suministro

pero no van colocadas en los prismáticos para evitar que se descarguen antes de tiempo. Proceda de la siguiente

forma para colocar las pilas: Abra la tapa del compartimento de las pilas en los prismáticos (Fig. 1). Para ello no es necesario ninguna herramienta adicional. Sólo tiene que girar

puede colocar las pilas. Preste atención a que la polaridad sea la correcta, el polo negativo tiene que estar visible (Fig. 2), cuando se vuelva a colocar la tapa y se gire en el sentido de las agujas del reloj

para cerrar el compartimento de las pilas de forma que quede cerrado estanco e impermeable. La duración de un juego de pilas de botón es de aproximadamente > 1.000 mediciones en condiciones normales. Para conservar la pila, la indicación de la brújula se desconecta después de 10 seg. de inactividad.

2. Información básica sobre el BRÚJULA GLOBAL:

El nuevo BRÚJULA GLOBAL cuenta con una medición electrónica del campo magnético integrada que le permite orientarse con total precisión en cualquier lugar del mundo, desde Alaska hasta las Islas FIJI. Incluso la inclinación de los prismáticos es irrelevante, ya que se compensa por medio de un sensor.

29

2.1 Teclas de función de la brújula:

BRÚJULA GLOBAL se maneja por medio de dos teclas de función ubicadas justo al lado de la carcasa de la brújula:

Tecla 2: do/ Pausa (T2) ( T1 )

Con ayuda de estas dos teclas se puede:

■ Conectar y desconectar la brújula

■ Orientarse

- Almacenar temporalmente el valor registrado

- Ajustar manualmente la declinación

- Seleccionar la visualización de la indicación de la brújula:

- 360 grados - 6400 millésimas

2.2 Explicación de las diferentes funciones de la brújula: Encendido de la brújula:

Sólo se puede llevar a cabo presionando la tecla

Orientarse determinando la dirección:

Al presionar la tecla en los prismáticos se ajusta automáticamente el modo de medición. Cuando mire a través de los prismáticos se le mostrará la escala giratoria de la brújula animada.

Registro de los valores de medición actuales mostrados: Durante la medición presione 1 vez brevemente la tecla para conservar el valor. Para continuar la medición es necesario presionar de nuevo la tecla.

30

2.3 Menú de ajuste individualizado de la brújula

Por medio de este menú puede realizar los siguientes ajustes en la brújula con total comocidad:

- Corrección de la declinación (declinación magnética)

- Fijar la visualización de la escala de la brújula en "360 grados" o "6400 milésimas"

2.3.1 Activación del menú de ajuste de la brújula

Para ello mantenga presionadas la tecla y la tecla al mismo tiempo durante 3 segundos para activar el menú de ajustes.

Ahora ya puede, con ayuda de las teclas y ll, llevar a cabo los ajustes que desee. Para ello tenga en cuenta la siguiente estructura del menú de ajuste de la brújula.

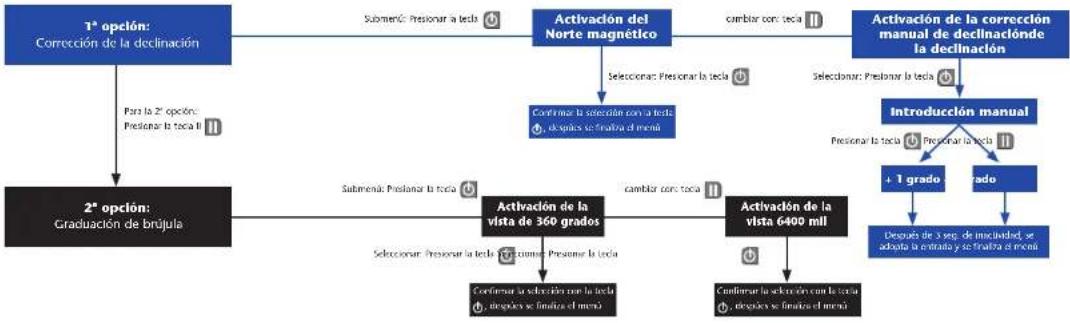

2.4 Esquema de la estructura del menú de ajuste

Activación del menü:

Presione ambas teclas durante 3 seg.

31

ESPAÑOL

32

2.5 Indicación de la brújula

Debajo de la placa reticulada se encuentra la indicación de la brújula que ofrece, junto con el valor de dirección, más información: el estado actual de las pilas (Fig. 1) y el offset de declinación

de la indicación de la se realiza automática- ambiental.

ajustado (Fig. 2). El cambio de la indicación de la brújula entre día y noche se realiza automáticamente, en función de la luz ambiental.

Modo dia Modo noche

1. Enganche para cinturón y correa de transporte salvavidas


El sistema ClicLoc del Commander Global (Fig. 3) permite un enganche muy sencillo y rápido de la correa de transporte. El pasador de bloqueo se puede deslizar de forma cómoda en el soporte ClicLoc y bloquearlo en la posición final de forma audible. Las depresiones ergonómicas de desenganche optimizadas impiden que los pasadores de bloqueo se puedan

soltar de forma involuntaria. Presionando brevemente en la depresión la correa se puede volver a soltar de forma rápida y cómoda (Fig. 4).

La correa de transporte salvavidas evita que los prismáticos se puedan hundir. La correa está provista de elementos reflectantes 3M, lo que permite localizar los prismáticos, incluso en condiciones difíciles de visibilidad.

El acolchado es suave y permite un cómodo transporte. Podrá encontrar más información sobre los prismáticos STEINER en nuestra página web: www.steiner.de
