MANUAL DE USUARIO Ecomonoblocco mX 25:9F Palazzetti

Usuario e Instalador

Instalador

1 PREMISA GENERAL 121

1.1 Simbología 121
1.2 Destino de uso 121
1.3 Finalidad y contenido del manual 121
1.4 Conservación del manual 121
1.5 Actualización del manual 121
1.6 Generalidades 121
1.7 Conformidad 122
1.8 Responsabilidad del fabricante 122
1.9 Asistencia técnica y mantenimiento 123
1.10 Piezas de repuesto 123
1.11 Placa de la matrícula 123
1.12 Entrega del aparato 123

2 ADVERTENCIAS PARA LA SEGURIDAD 124

2.1 Advertencias para el instalador 124
2.2 Advertencias para el personal técnico encargado del mantenimiento 125
2.3 Advertencias para el usuario 125

3 CARACTERÍSTICAS DEL COMBUSTIBLE 127

3.1 Características del combustible 127

4 CONOCER EL PRODUCTO 128

4.1 Descripción 128

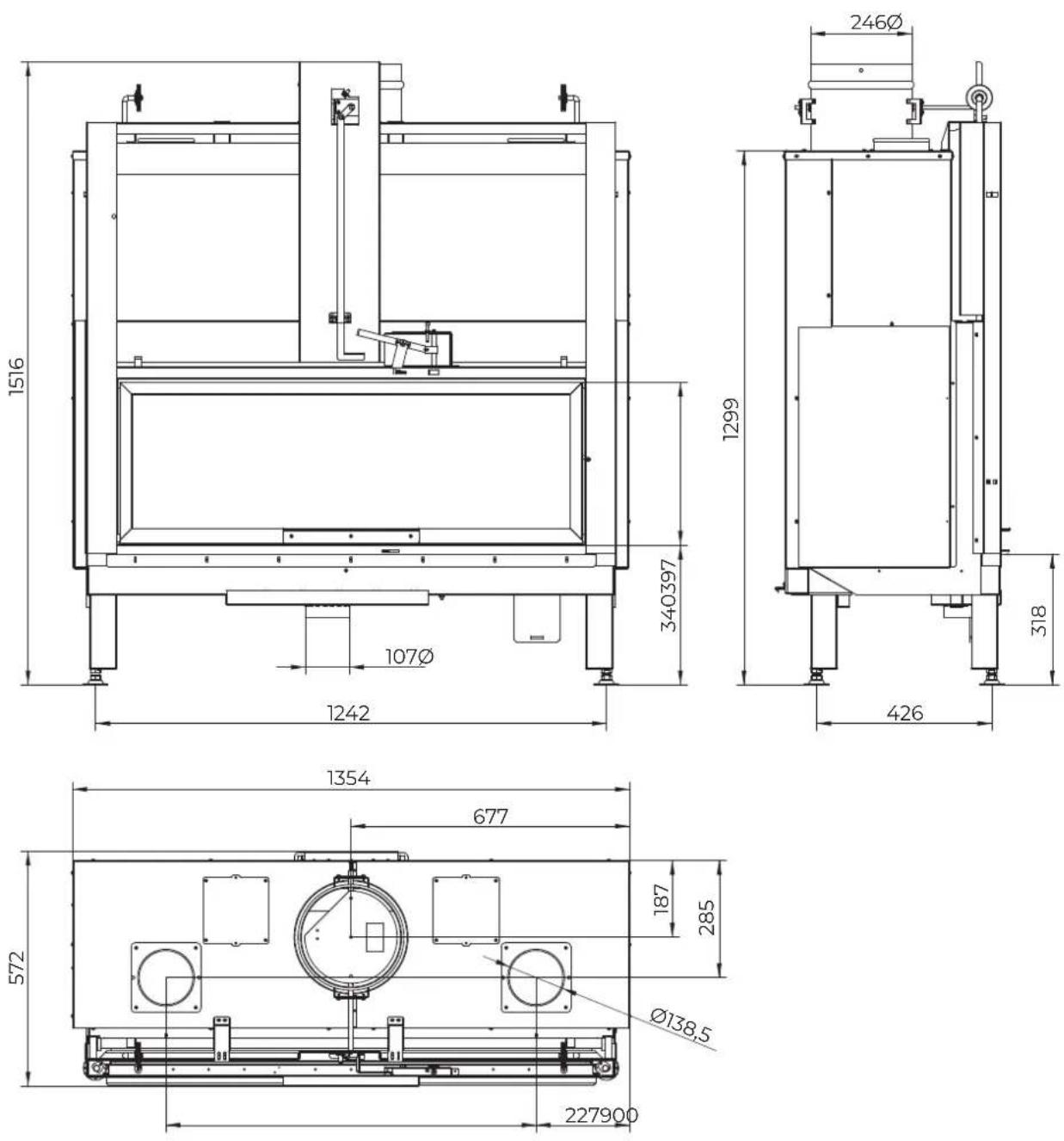

4.2 Dimensiones 129
4.3 Características técnicas 130
4.4 Placa de la matrícula 131

5.1 Transporte 132

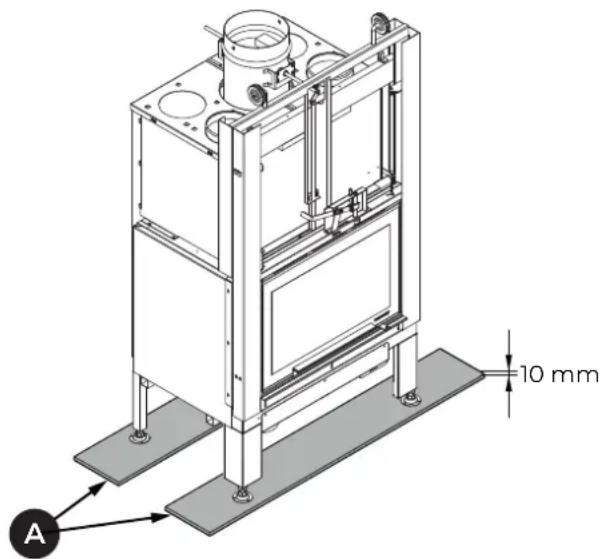

5.2 Verificación de la superficie de apoyo 133

6 PREPARACIÓN DEL LUGAR DE INSTALACIÓN 133

6.1 Consideraciones generales 133

6.2 Precauciones de seguridad 133
6.3 Lugar de instalación 134

7 INSTALACIÓN 134

7.1 Consideraciones generales 134
7.2 Colocación en seco 134
7.3 Nivelación del aparato 135
7.4 Esquema de montaje 135
7.5 Puesta a tierra 136
7.6 Sistema de evacuación de humos 136

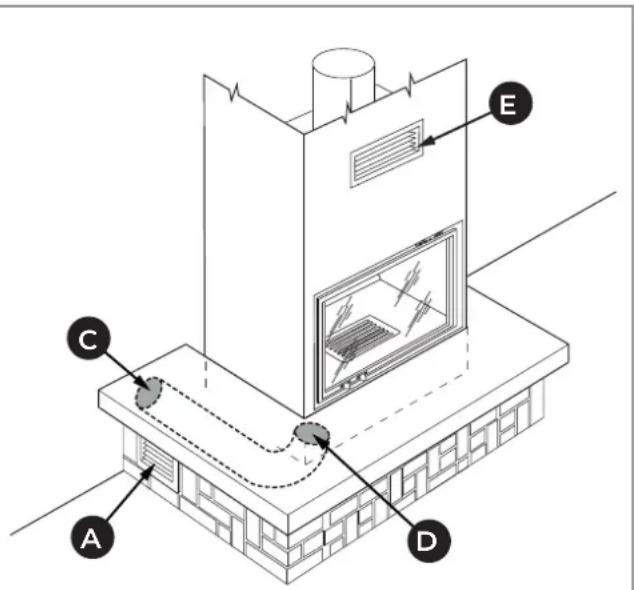

7.7 Toma de aire 137
7.8 Conexión envío aire caliente 138
7.9 Contracampana 138

8 PUESTA EN SERVICIO

8.1 Descripción y colocación de los deflectores 139

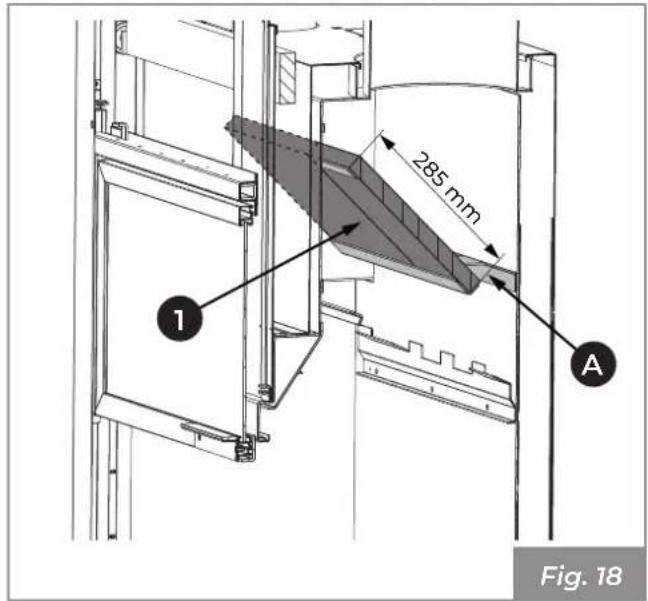

8.2 Montaje de los defletores 139

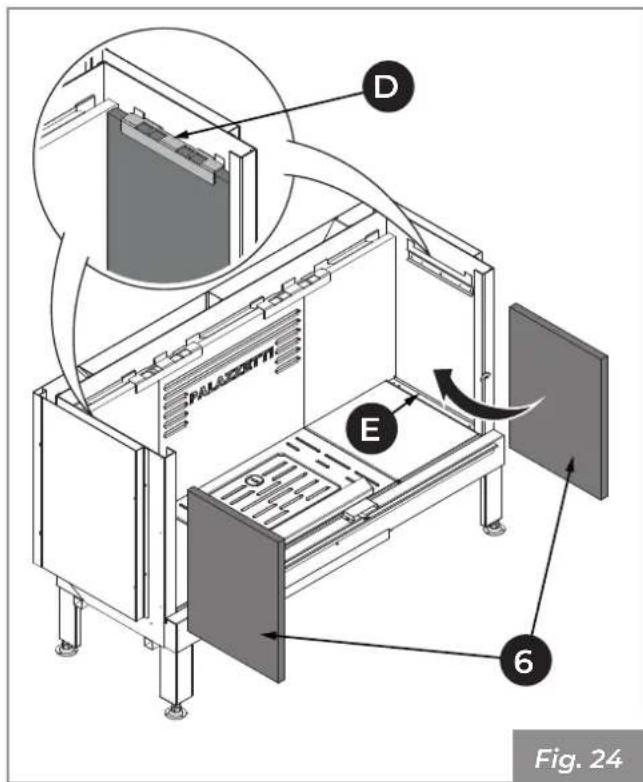

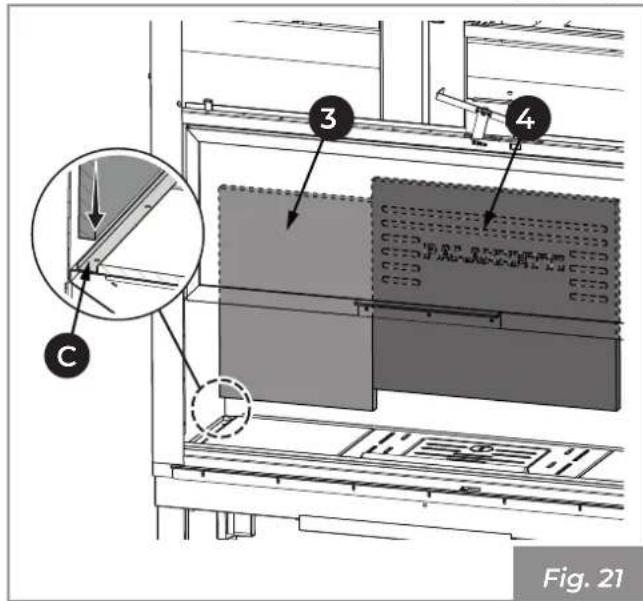

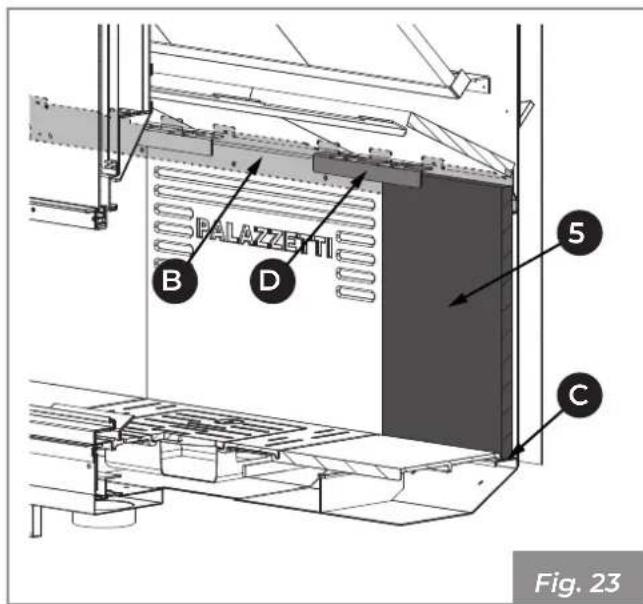

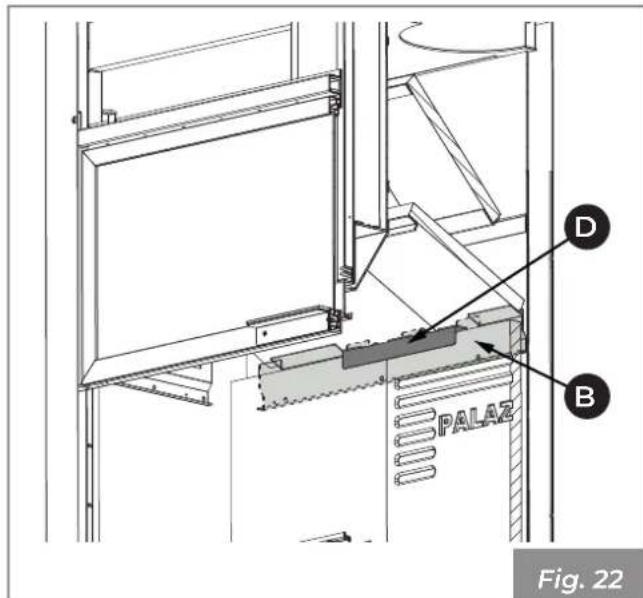

8.3 Montaje refractario 140
8.4 Comprobación de la base de hierro fundido 141
8.5 Primer encendido 141
8.6 Combustión 141

9 ENCENDIDO

9.1 Recarga del combustible 142
9.2 Funcionamiento 142

10 LIMPIEZA Y MANTENIMIENTO

10.1 Programa de limpieza y mantenimiento ordinario 143
10.2 Limpieza ordinaria 144
10.3 Mantenimiento ordinario 145

11 DESGUACE Y ELIMINACIÓN

11.1 Eliminación de los componentes eléctricos (donde estén presentes) 147

1 PREMISA GENERAL

Los equipos de calefacción Palazzetti son fabricados y probados siguiendo las prescripciones de seguridad indicadas en las directivas europeas de referencia.

La impresión, la traducción y la reproducción incluso parcial del presente manual deben ser autorizadas por Palazzetti. Las informaciones técnicas, las representaciones gráficas y las especificaciones presentes en este manual no se pueden divulgar.

No operar si no se han comprendido bien todas las informaciones señaladas en el manual; en caso de dudas, solicitar siempre la asesoría o la intervención de personal especializado Palazzetti.

Palazzetti se reserva el derecho de modificar las especificaciones y características técnicas y/o funcionales del producto en cualquier momento sin aviso previo.

1.1 Simbología

En el presente manual los puntos de fundamental importancia están evidenciados por la siguiente simbología:

INDICACIÓN: Indicaciones concernientes al uso correcto del aparato y las responsabilidades de las personas encargadas.

ATENCIÓN: Punto en el que se expresa una nota de particular importancia.

PELIGRO: Se expresa una importante nota de comportamiento para la prevención de accidentes o daños materiales.

1.2 Destino de uso

El aparato, objeto del presente manual, es un ecomonobloque para la calefacción doméstica de interiores, adecuado para quemar troncos de madera.

El aparato debe funcionar solo con la puerta del fogón cerrada.

El destino de uso indicado es válido sólo para aparatos con completa eficiencia estructural, mecánica y de instalación.

1.3 Finalidad y contenido del manual

El propósito del manual es proporcionar las reglas básicas y fundamentales para una correcta instalación del aparato.

El cumplimiento escrupuloso de lo antes descrito garantiza un grado de seguridad y productividad elevado del aparato.

1.4 Conservación del manual

Conservación y consulta

El manual debe ser conservado con cuidado y estar siempre disponible para la consulta, sea por parte del usuario que del personal encargado del montaje y del mantenimiento.

El manual de instalación es parte integrante del aparato.

Deterioro o pérdida

En caso de necesidad solicite otra copia a Palazzetti.

Cesión del aparato

En caso de cesión del aparato el usuario está obligado a entregar al nuevo adquiriente también el presente manual.

1.5 Actualización del manual

El presente manual refleja el estado de la técnica en el momento de la introducción en el mercado del aparato.

Los productos ya presentes en el mercado, con la correspondiente documentación técnica, no serán considerados por Palazzetti carentes o inadecuados después de modificaciones, adaptaciones o aplicación de nuevas tecnologías sobre los productos de nueva comercialización.

1.6 Generalidades

Las indicaciones señaladas en el presente manual valen como regla general; deben en todo caso ser respetadas todas las normas previstas por la legislación local, nacional y europea vigente en el país donde el aparato está instalado.

Informaciones

En caso de intercambio de información con el fabricante del aparato, consulte el número de serie y los datos de identificación indicados en la placa con la matrícula.

En caso de problemas, contacte al revendedor o un técnico cualificado autorizado por el fabricante; en caso de reparación, solicite el uso de repuestos originales.

Controlar y limpiar periódicamente el conducto de salida humos (conexión al humero).

El ecomonobloque no es un aparato de cocción.

Conservar el presente manual de instrucciones, que será parte integrante del aparato durante toda su vida útil. En caso de venta o cesión del aparato a otro usuario, asegúrese de que el manual acompañe al producto.

En caso de pérdida, contactar al fabricante o el revendedor autorizado para una copia.

Mantenimiento

Las operaciones de mantenimiento deben ser realizadas por personal cualificado para trabajar en el aparato al que se refiere este manual.

Responsabilidad de las obras de instalación

La responsabilidad de las obras realizadas para la instalación del aparato no se pueden considerar a cargo de Palazzetti; la misma está, y permanece, a cargo del instalador, el cual tiene la responsabilidad de realizar los controles relativos al humero, a la toma de aire y a la correcta solución de instalación propuesta.

1.7 Conformidad

Los aparatos, objeto del presente manual, son conformes a las disposiciones legislativas de las siguientes directivas comunitarias:

2018/852: Directiva relativa a los envases y residuos de envases

2009/125/CE: Directiva Diseño Ecocompatible

REGLAMENTO (UE) N. 305/2011 (CPR)

REGOLAMENTO DELEGADO (UE) 2015/1186 (ECOETIQUETADO)

REGLAMENTO (UE) 2017/1369 (EPREL)

REGLAMENTO (CE) 1907/2006 (REACH)

Han sido aplicadas las siguientes normas armonizadas y/o reglamentos:

CPR:

- EN 13229:2006

1.8 Responsabilidad del fabricante

Con la entrega del presente manual Palazzetti declina toda responsabilidad, tanto civil como penal, directa o indirecta, debida a:

• instalación no conforme con las normativas en vigor en el país y con las directivas de seguridad;
• inobservancia parcial o total de las instrucciones contenidas en el manual;
• instalación por parte de personal no cualificado y/o no formado;
• uso no conforme con las directivas de seguridad;
• modificaciones y/o reparaciones no autorizadas por el fabricante realizadas en el aparato;
• falta de mantenimiento;
• eventos excepcionales.

1.9 Asistencia técnica y mantenimiento

Palazzetti pone a disposición una densa red de centros de asistencia con técnicos especializados, formados y preparados.

La sede central y nuestra red de ventas está a su disposición para dirigirlo hacia el centro de asistencia autorizado más cercano.

1.10 Piezas de repuesto

Utilizar exclusivamente piezas de repuesto originales.

No esperar hasta que los componentes se desgasten a causa del uso antes de proceder a su sustitución.

Sustituir un componente desgastado antes de la ruptura favorece la prevención de accidentes provocados de la ruptura imprevista de los componentes, que podrían provocar daños graves a personas y cosas.

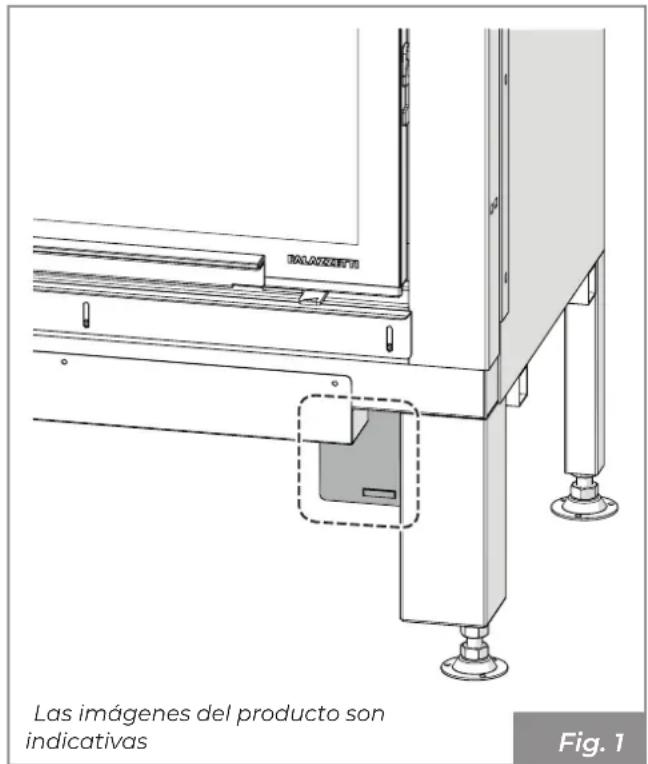

1.11 Placa de la matrícula

La placa del número de serie (A) contiene todos los datos característicos relativos al aparato, incluidos los datos del Fabricante, el número de serie y la marca C€

Se suministra con el producto y debe colocarse bajo el perfil embellecedor del ecomonobloque (accesible levantando la superficie del fuego) (Fig. 1).

Las imágenes del producto son indicativas Fig. 1

El número de Matrícula siempre debe estar indicado para cualquier tipo de pedido en relación al aparato.

1.12 Entrega del aparato

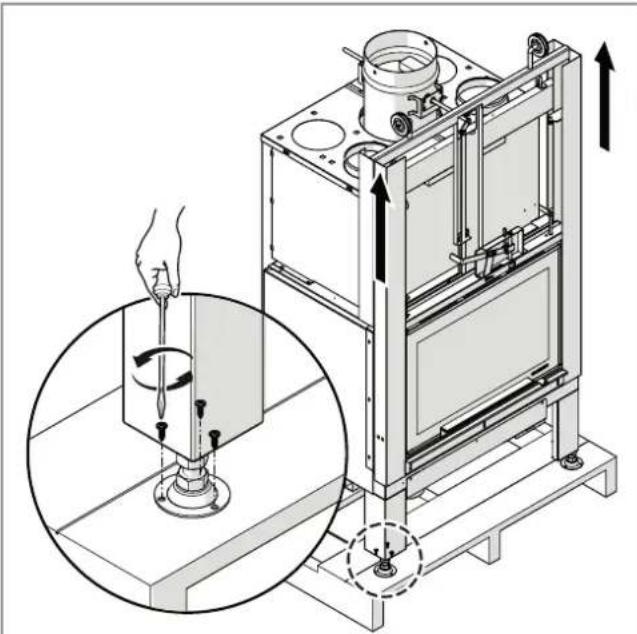

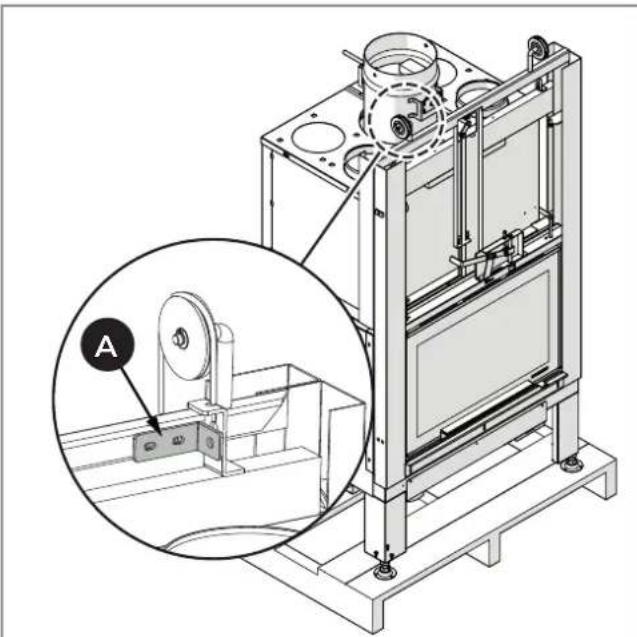

El aparato se entrega perfectamente embalado y fijado a una tarima de madera que permite el desplazamiento mediante carretillas elevadoras y/u otros medios.

El siguiente material está adjunto en el interior del aparato:

• manual de uso, instalación y mantenimiento;
• etiqueta con código de barras;
• guante de protección;
• llave hexagonal de desbloqueo de la puerta.

2 ADVERTENCIAS PARA LA SEGURIDAD

2.1 Advertencias para el instalador

Cumplir con las prescripciones indicadas en el presente manual.

Las instrucciones de montaje y desmontaje del aparato están reservadas exclusivamente a técnicos especializados.

La instalación, el uso y el mantenimiento del producto deben ser realizadas en conformidad con las disposiciones del fabricante y respetando las normativas. El incumplimiento de las indicaciones suministradas y operaciones incorrectas pueden ser causa de situaciones de peligro, daños a cosas, personas, animales, problemas de salud o anomalías de funcionamiento.

Solo el personal autorizado y cualificado debe llevar a cabo la instalación, la verificación del funcionamiento y del mantenimiento.

El revestimiento debe diseñarse de forma que se impida el acceso del usuario a partes del edificio peligrosas.

La instalación y el mantenimiento del producto deben ser realizados exclusivamente por personal cualificado y con adecuado conocimiento del producto mismo. Usar solo repuestos originales recomendados por el fabricante.

La responsabilidad de las obras realizadas en el espacio de ubicación del aparato es, y permanece, a cargo del usuario; el mismo debe realizar también la ejecución de los controles relativos a las soluciones de instalación propuestas.

El instalador debe cumplir con todos los reglamentos de seguridad locales, nacionales y europeos.

El equipo tendrá que instalarse sobre pavimentos de capacidad de carga adecuada.

Verificar que las predisposiciones del humero y de la toma de aire estén en conformidad con el tipo de instalación.

El instalador, antes de empezar las fases de montaje o desmontaje del aparato, debe cumplir con las precauciones de seguridad dispuestas por la ley y en especial:

• no operar en condiciones adversas;
• actuar en perfectas condiciones psicofísicas y comprobar que los equipos para la prevención de accidentes individuales y personales estén íntegros y funcionen perfectamente;
• debe utilizar guantes y zapatos de protección;
• se deben utilizar equipos con aislamiento eléctrico;
• debe asegurarse de que el área afectada por las fases de montaje/desmontaje esté libre de obstáculos.

Instalar el producto en locales que no tengan peligro de incendio dotados de todos los servicios como alimentaciones (de aire) y descargas para los humos.

Evaluar las condiciones estáticas del suelo sobre el que gravitará el peso del producto y proporcionar un aislamiento adecuado en el caso de que esté fabricado con material inflamable (por ejemplo, madera, moquetas, plástico).

2.2 Advertencias para el personal técnico encargado del mantenimiento

Las operaciones de mantenimiento deben ser realizadas por personal autorizado y cualificado.

Cumplir con las prescripciones indicadas en el presente manual.

Usar siempre los equipos de seguridad individual y los demás medios de protección.

Antes de iniciar cualquier operación de mantenimiento asegurarse de que el aparato, si ha sido utilizado, se haya enfriado.

Si uno de los dispositivos de seguridad no funciona, se considerará que el aparato no funciona.

2.3 Advertencias para el usuario

El aparato solo puede ponerse en funcionamiento cuando se haya completado la instalación, incluido el revestimiento.

Para el uso correcto del producto y para evitar accidentes, deben respetarse siempre las instrucciones de este manual.

El aparato tiene superficies externas particularmente calientes (puerta, tirador, vidrio, tubo de salida de humos, etc.). Por lo tanto, es importante evitar el contacto con estas partes sin la ropa de protección adecuada o los medios apropiados, que pueden suministrarse.

Por esta razón se recomienda tener el máximo cuidado durante el funcionamiento en especial:

No tocar y no acercarse al vidrio de la puerta del fogón, podría causar quemaduras; no mirar la llama por un largo tiempo.

No colocar la ropa directamente sobre el aparato con la intención de secarla: peligro de incendio.

• no tocar la salida de humos;
• no realizar ningún tipo de limpieza;
• no descargar las cenizas;
• no abrir el cajón de cenizas (donde esté previsto).

El aparato puede ser utilizado por niños de edad no inferior a 8 años y por personal con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o con la necesidad de conocimiento, siempre que estén supervisados o después de que los mismos hayan recibido instrucciones relativas al uso seguro del aparato y de la comprensión de los peligros relacionados a este. Los niños no deben jugar con el aparato. La limpieza destinada a ser realizada por el usuario no debe ser realizada por niños sin vigilancia.

Antes de comenzar cualquier operación, el usuario o cualquiera que utilice el producto, tendrá que haber leído y entendido, en su totalidad, el contenido de este manual de instalación y uso. Los errores o configuraciones equivocadas pueden provocar condiciones de peligro y/o funcionamiento irregulares.

El usuario no especializado debe ser protegido del acceso a cualquier parte que pueda exponerlo a peligros. Por lo tanto, no se debe permitir que trabaje en las partes internas de riesgo.

Respetar las instrucciones y advertencias que aparecen en las placas de identificación del aparato.

Las placas son dispositivos para la prevención de accidentes, por lo que se deben poder leer siempre. Si estuvieran dañadas o fueran ilegibles, es obliga-

torio sustituirlas, pidiendo el repuesto original al Fabricante.

Seguir escrupulosamente el programa de mantenimiento ordinario y extraordinario.

No usar el aparato sin primero haber realizado la limpieza diaria.

No utilizar la estufa en caso de funcionamiento anormal, sospecha de alguna rotura o ruidos inusuales.

En caso de daño o mal funcionamiento, apagar el aparato y contactar inmediatamente al técnico especializado.

No arrojar agua en el aparato en funcionamiento o para apagar el fuego en el brasero.

No usar el aparato como elemento de soporte o anclaje de cualquier tipo.

Está prohibido usar el aparato como escalera o estructura de apoyo.

No limpiar el aparato hasta que se hayan enfriado completamente estructura y cenizas.

En caso de que se escape humo a la habitación o de que una deflagración dañe el dispositivo, apáguelo, ventile la habitación y póngase en contacto con el instalador/el técnico encargado inmediatamente.

En caso de incendio en la chimenea, intente extinguir el fuego en el aparato cerrando todo el aire primario a través del registro de aire comburente. Luego llamar a las autoridades competentes.

En caso de mal funcionamiento del aparato debido a un tiro no óptimo del humero efectuar la limpieza siguiendo el procedimiento descrito en el párrafo "10.3.7 Mantenimiento del sistema de chimeneas" de página 146.

No tocar las partes pintadas durante el funcionamiento para evitar daños a la pintura.

Toda responsabilidad por un uso inadecuado del producto está completamente a cargo del usuario y libera al fabricante de toda responsabilidad civil y penal.

Está prohibido hacer funcionar el aparato con la puerta abierta.

Está prohibido utilizar el aparato si el vidrio o las guarniciones de la puerta están dañados.

Cualquier tipo de manipulación o sustitución no autorizada de piezas no originales del producto puede ser peligrosa para la seguridad del operador y exime a la empresa de toda responsabilidad civil y penal.

Antes de cada encendido asegurarse de haber limpiado correctamente el cajón de cenizas.

No lavar el producto con agua.

No permanecer por un largo periodo frente al producto en funcionamiento.

Un uso errado del producto o una intervención de mantenimiento incorrecta pueden causar un riesgo serio de explosión en la cámara de combustión.

Utilizar exclusivamente el combustible recomendado por el fabricante. El producto no debe ser utilizado como incinerador.

Está prohibido utilizar gasolina, combustible para lámparas, querosén, líquido encendedor de fuego para madera, alcohol etílico o líquidos similares para encender o reavivar una llama en este aparato. Mantener estos productos a debida distancia del aparato durante el funcionamiento.

Algunos consejos para evitar fenómenos de corrosión:

• efectuar cuidadosamente las operaciones de limpieza ordinaria evitando los depósitos de ceniza;
• alimentar el aparato solo con combustible que tenga las características indicadas en el opción "Características del combustible";
• no utilizar solventes, ácidos, detergentes o productos agresivos para la limpieza del vidrio o de otros componentes del producto;
• evitar dejar el producto en condiciones ambientales desfavorables (humedad, salinidad del aire, intemperie, etc.);
• si el aparato no es utilizado por un largo tiempo (ej. periodo de verano), introducir en la cámara de combustión bolsitas deshidratantes para absorber la humedad del aire asegurándose de quitarlas al volver a encender el producto.

3 CARACTERÍSTICAS DEL COMBUSTIBLE

3.1 Características del combustible

El aparato debe ser alimentado preferiblemente con madera de haya / abedul bien madurada. Cada tipo de leña posee características distintas que influencian también el rendimiento de la combustión.

El uso de las coníferas (pino – abeto) no se recomienda: contienen elevadas cantidades de sustancias resinosas que obstaculizan rápidamente el humero.

No pueden ser quemados los residuos, la corteza, la madera tratada con pintura, los paneles, el carbón, los materiales plásticos, el papel y el cartón, de lo contrario se perderá la garantía del aparato.

El uso continuo y prolongado de leña particularmente rica de aceites aromáticos (por ej. eucalipto, mirto, etc.) provoca el deterioro repentino de los componentes internos que componen el producto.

El rendimiento nominal en kW del aparato se obtiene quemando la correcta cantidad de leña, cuidando que no se sobrecargue la cámara de combustión.

La leña debe tener un porcentaje recomendado de humedad no superior al 25%, una longitud ideal de aproximadamente 33 cm y debe ser colocado en posición horizontal prestando atención a no obstruir completamente las ranuras de la rejilla del fogón y los orificios delanteros y traseros del distribuidor del aire comburente.

La norma de referencia para el combustible y la UNI/ISO 17225-1 "madera en troncos de origen forestal".

Está prohibido usar el aparato como incinerador de residuos.

1 Predisposición canalización aire
2 Vidrio de la puerta
3 Tirador de apertura puerta
4 Regulación aire comburente
5 Portaleña
6 Rejilla hogar

7 Cajón de cenizas

8 Entrada aire comburente

9 Predisposición ventilador opcional

10 Salida humos

11 Válvula de derivación

4.2 Dimensiones

∅ 107 entrada aire comburente
∅ 246 salida humos
(*) altura variable en función de los pies
Dimensiones en mm

Fig. 3

4.3 Características técnicas

Datos técnicos MX 25:9F
Clase de pertenencia con referencia a D.L.G. 186/2017 Nr.	4 estrellas
Potencia térmica nominal (*) kW 18,3
Rendimiento % '77,1
Consumo horario de combustible kg/h 4,2
Capacidad de los humos g/s	15,3
Emisiones de CO (13% de O2)	mg/Nm ^3	1199
Temperatura humos	°C	260,1
Combustible		Leña
Tiro de la chimenea	Pa 12 ± 2
Peso	kg	315
Tubo salida humos	mm	∅ 250
Toma de aire externa	mm	∅ 130
Tubo de entrada aire comburente	mm	∅ 110
Adecuado para locales no inferiores a:	m ^3	100

Datos eléctricos		MX 25:9F
Tensión	V	-
Frecuencia	Hz	-
Potencia máx absorbida durante el funcionamiento	W	-

(*) Los rendimientos a los que se refieren las características técnicas se obtienen con la graduación del aire primario colocado en la primera muesca de la izquierda - Limpieza vidrio toda cerrada.

4.4 Placa de la matrícula

Palazzetti Lelio S.p.A. - via Roveredo 103 - 33080 Porcia (PN)

DOI No: 4000201-1338 EN 13229.2007 162:2000401C:20007

F	Combustible
PImáx	Potencia térmica máx introducida
Pmáx	Potencia térmica nominal al ambiente
EFFmáx	Rendimiento a la potencia nominal
COmax (13% O_2 )	Emissions de CO a potencia nominal (13% O_2 )

Dust	Polvos
Tf	Temperatura humos
x1/x2/y	Distancia mínima de materiales inflamables

El aparato se entrega con todas las partes previstas: estructura metálica montada y revestimiento interno de la cámara de combustión separado. Estas partes están contenidas en el interior de un embalaje adecuado para transportes largos.

Recomendamos desembalar el aparato sólo cuando haya llegado al lugar de instalación.

Proceder a la movilización y al desembalaje del aparato con adecuados medios.

Prestar atención a que los niños no jueguen con los componentes del embalaje (por ej. películas y poliestireno):

¡Peligro de asfixia!

Durante las operaciones de movimiento, levantamiento y desembalaje del aparato es totalmente necesario:

• mantenerlo siempre en posición vertical;
• no volcarlo nunca en posición horizontal;
• Remoción del palet de transporte

La eliminación de los materiales se puede encargar a terceros, siempre que se recurra a empresas autorizadas en la recuperación y la eliminación de los materiales en cuestión.

Cumplir siempre y de todas maneras con las normativas en vigor en el país donde se opera para la eliminación de los materiales y eventualmente para la denuncia de eliminación.

Para quitar el aparato de la paleta de transporte:

• Remover la jaula de madera.
• Remover la película termocontraíble.
• Asegurarse de que las cuerdas están en las ranuras de las poleas y soltar el contrapeso retirando los soportes de fijación (A - Fig. 5) y luego las abrazaderas.
• Donde esté presente, remover del palet el embalaje que contiene las partes internas del revestimiento del fogón.

Remover los tornillos que fijan los pies del aparato al palet (Fig. 6) y removerlo.

Las imágenes del producto son indicativas

Fig. 5

Las imágenes del producto son indicativas
Fig. 6

5.1 Transporte

Asegurarse de que la carretilla elevadora tenga una capacidad superior al peso del aparato para levantar. El conductor de los medios de elevación tendrá toda la responsabilidad del levantamiento de las cargas.

Prestar particular atención a proteger adecuadamente el suelo de madera o parqué para evitar que el peso del aparato pueda arruinarlo durante el desplazamiento.

Durante el levantamiento evitar tirones o movimientos bruscos.

Prestar atención a la tendencia del desequilibrio del aparato.

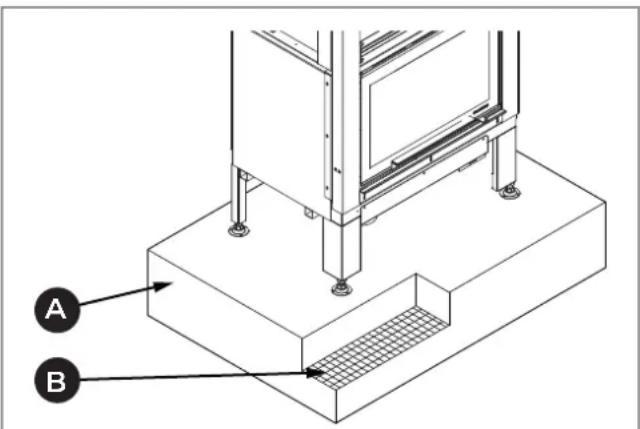

5.2 Verificación de la superficie de apoyo

Verificar la capacidad de carga del forjado.

En el caso de una carga del forjado no adecuada para sostener el peso del aparato, proceder con la instalación de placas de acero adecuadas (A - Fig. 7) o base de cemento (A - Fig. 8) provista con red electrosoldada 10x10x6 (B - Fig. 8) para repartir el peso.

Para el tamaño de las placas o la base de cemento, consultar a un técnico cualificado.

Se recomienda instalar el aparato a una altura del suelo a la superficie del fuego de aproximadamente 35-40 cm para facilitar el uso.

Para la puesta en la superficie del aparato usar los tornillos correspondientes de regulación colocados debajo de los pies del mismo.

10 mm A

Las imágenes del producto son indicativas
Fig. 7

A B

Las imágenes del producto son indicativas
Fig. 8

6 PREPARACIÓN DEL LUGAR DE INSTALACIÓN

6.1 Consideraciones generales

En los siguientes párrafos se describen algunas instrucciones a seguir para obtener el máximo rendimiento del producto adquirido y un funcionamiento en seguridad. Las siguientes indicaciones quedan sujetas al cumplimiento de eventuales leyes y normativas nacionales, regionales y comunales vigentes en el país donde se realiza la instalación del aparato.

Para Italia, la instalación debe ser realizada por una persona cualificada de acuerdo con la norma EN 10683.

6.2 Precauciones de seguridad

Las operaciones de montaje y desmontaje del aparato están reservadas únicamente a los técnicos especializados.

Se recomienda comprobar su grado de cualificación y sus capacidades reales.

En Italia dichos técnicos deben contar con la habilitación de la letra "C" otorgada por la Cámara de Comercio en base al D.M. 37/08.

6.3 Lugar de instalación

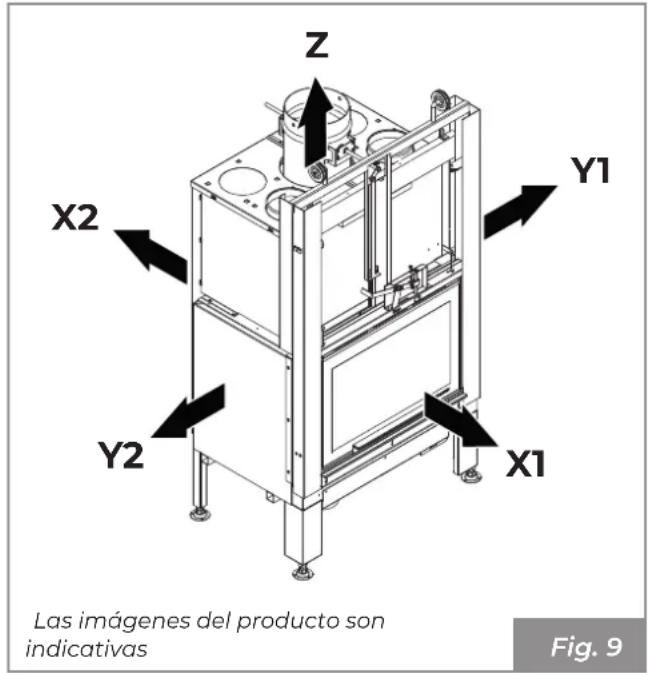

Para las distancias mínimas que deben respetarse al colocar el aparato con respecto a materiales y objetos inflamables, hacer referencia a las indicaciones de Fig. 9.

Z X2 Y1 Y2 X1 Las imágenes del producto son indicativas Fig. 9

Modelo X1	X2 Y1	Y2 Z
MX 25:9F	1000 3	00 450	450	750 mm

Los suelos de material inflamable como por ejemplo madera, parqué, linóleo, laminado o alfombra deben protegerse con una base ignífuga debajo del aparato que también proteja el frente de cualquier caída de residuos de combustión durante la limpieza.

El fabricante declina toda responsabilidad por eventuales variaciones de las características del material constituyente el pavimento debajo de la protección.

Prever un espacio técnico accesible para los eventuales mantenimientos.

Se recuerda respetar la distancia mínima de los materiales inflamables (X), descrita en la placa de identificación de los tubos usados para realizar la chimenea.

Prever la llegada de la línea eléctrica cerca del aparato para la conexión del cable de alimentación (si lo hay).

7 INSTALACIÓN

7.1 Consideraciones generales

En los siguientes párrafos se describen algunas indicaciones que se deben respetar para obtener el rendimiento máximo del producto adquirido.

Las siguientes indicaciones quedan sujetas al cumplimiento de eventuales leyes y normativas nacionales, regionales y comunales vigentes en el país donde se realiza la instalación del aparato.

Antes de proceder con la instalación del aparato y con la ejecución del revestimiento es necesario realizar los siguientes controles:

- verificar el funcionamiento correcto de la válvula bypass.

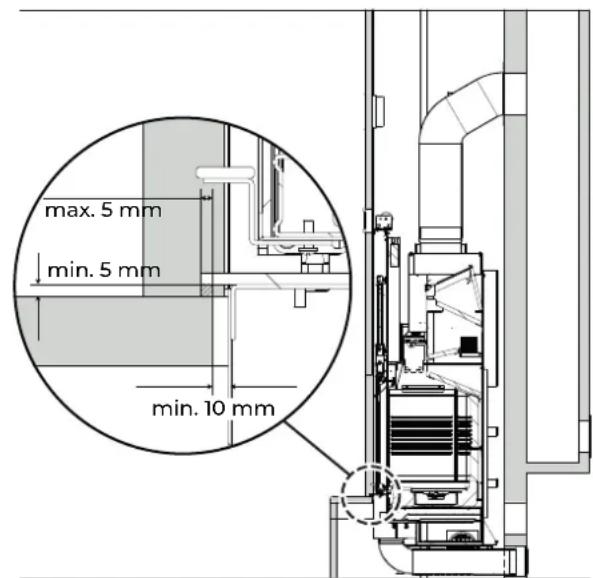

7.2 Colocación en seco

Se recomienda montar previamente el aparato en seco para darse cuenta del espacio ocupado por los varios componentes y de los orificios para las tomas de aire.

Es necesario hacer coincidir la parte delantera del aparato con el cable interno del plano de mármol, dejando una hendidura de 5 mm para permitir la libre dilatación del aparato (Fig. 10).

max. 5 mm min. 5 mm min. 10 mm

Las imágenes del producto son indicativas
Fig. 10

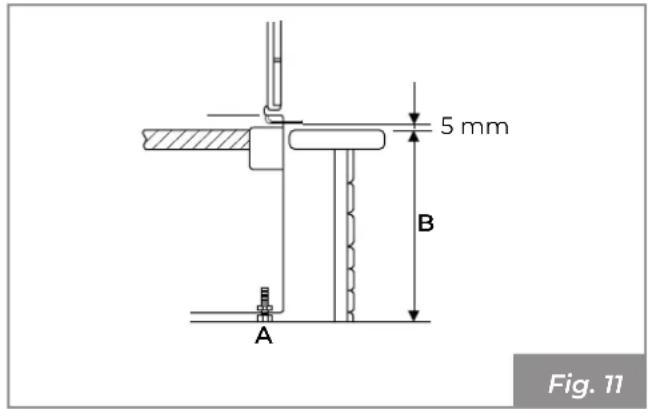

7.3 Nivelación del aparato

Para regular la altura final del ECOMONOBLOQUE (altura del plano de fuego del revestimiento) es suficiente actuar sobre los tornillos de regulación dispuestos en las patas. Registrar los tornillos (Fig. 11: A-tornillo regulación, B-altura superficie del fuego), hasta llevar el perfil cubre mármol en el Ecomonobloque a la altura prevista respecto al revestimiento, teniendo cuidado que la base del fogón esté nivelada.

5 mm B A Fig. 11

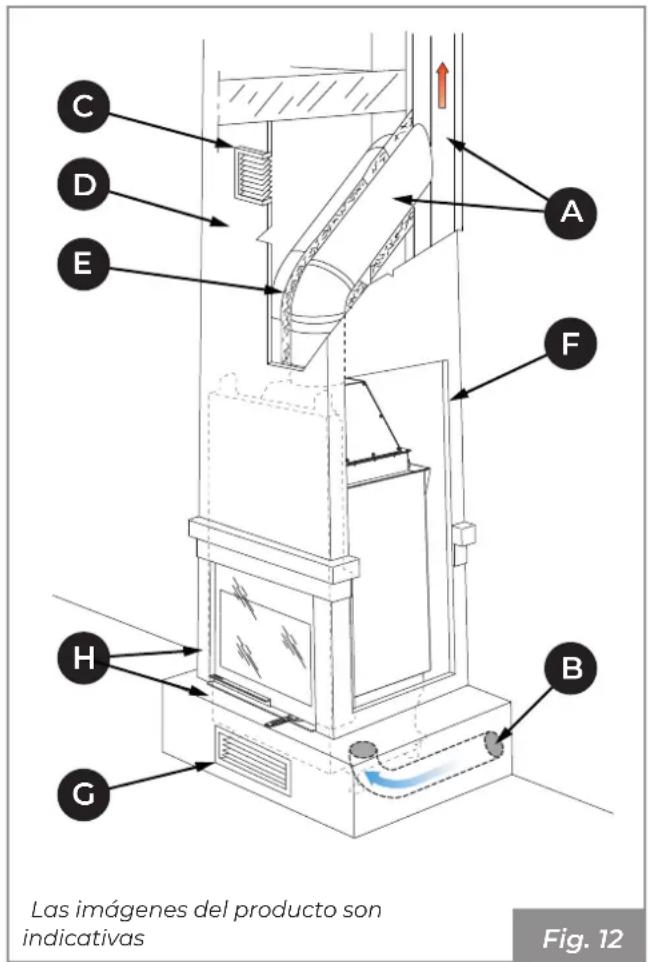

7.4 Esquema de montaje

En Fig. 12 se representa a modo de ejemplo, un esquema de montaje.

A) Chimenea
B) Toma de aire externa
C) Rejilla de recuperación del calor
D) Contracampana y estructura maestra ignífuga
E) Canal de humo
F) Panel de inspección
G) Rejilla de recirculación de aire
H) Distancia mín. 5 mm entre revestimiento y Ecomonoblocco

Una instalación correcta del canal de humo entre el Ecomonoblocco y la chimenea debe ser realizada con hermeticidad, sellando, con material adecuado a las temperaturas altas, todas las juntas de unión (A - Fig. 12).

Siempre que el Ecomonobloque sea instalado en una chimenea anteriormente usada por otros fogones es necesario realizar una limpieza cuidadosa para evitar los funcionamientos anormales y prevenir el incendio eventual de los elementos sin quemar que se depositan en las paredes internas del mismo.

Las prescripciones de instalación prevén el montaje de una rejilla de recuperación de calor lo más cerca posible del techo (aproximadamente 20 cm) (C - Fig. 12).

La predisposición de un panel de inspección (F - Fig. 12) con unas dimensiones mínimas de 300x300 mm a la altura del motorreductor en los modelos con apertura automática de la puerta y en las partes móviles para facilitar cualquier mantenimiento.

Una instalación incorrecta puede perjudicar la seguridad del aparato.

El revestimiento se debe realizar con material ignífugo.

Las imágenes del producto son indicativas Fig. 12

La instalación eléctrica, si está presente, debe estar conectada a tierra y equipada con un interruptor diferencial de acuerdo con la legislación vigente.

El conducto de descarga de humos debe estar equipado con su propia conexión a tierra.

7.5 Puesta a tierra

El aparato está equipado con tornillo para conexión equipotencial adecuado para albergar un cable de sección de 2,5 mm ^2 a 6 mm ^2 , que se debe utilizar para obtener la equipotencialidad de la masa en conformidad con las Normas Vigentes. Esta conexión está colocada en la parte trasera del aparato y está indicada con el símbolo

También el humero debe contar con una propia puesta a tierra en conformidad con las normativas vigentes.

7.6 Sistema de evacuación de humos

El aparato se debe conectar a un sistema de evacuación de humos adecuado para asegurar una correcta dispersión en la atmósfera de los productos de la combustión, en cumplimiento con las normas EN 1856-1-2, EN 1857, EN 1443, EN 13384-1-3, EN 12391-1, UNI 10683 tanto para las dimensiones como para los materiales utilizados en su fabricación.

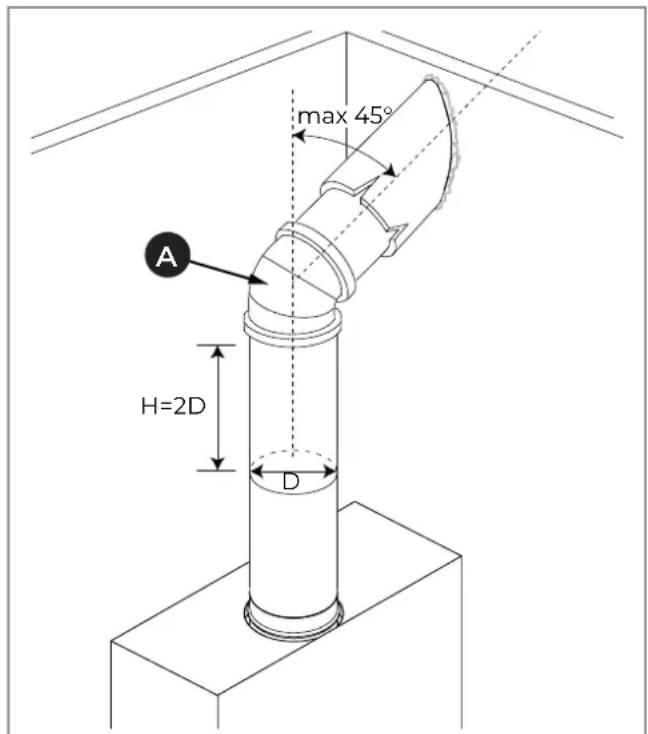

El canal de humo (A - Fig. 14) entre el fogón y la chimenea debe tener la misma sección que la salida de humos de la chimenea, como figura en la ficha técnica "4.3 Características técnicas" de página 130.

Los componentes del sistema de evacuación de humos deben ser adecuados para las condiciones específicas de funcionamiento y deben llevar el marcado €

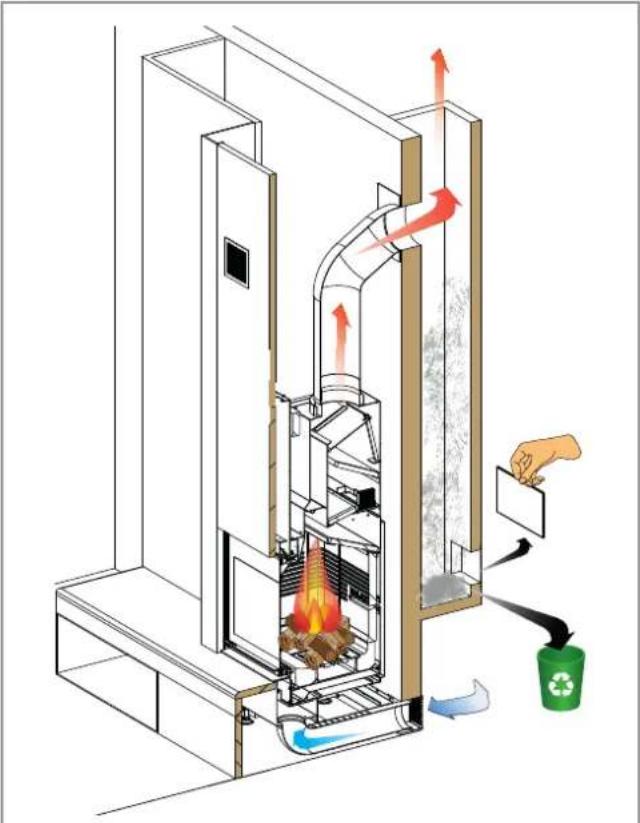

Se aconseja prever, debajo de la embocadura de la chimenea, una cámara de recolección con inspección para materiales sólidos y eventuales condensaciones (Fig. 13).

No utilizar lana de vidrio o aislante con soporte de papel: se podría incendiar.

Las imágenes del producto son indicativas
Fig. 13

El racor de humos se debe realizar con estanquidad y está prohibido el uso de tubos metálicos flexibles extensibles. Los cambios de dirección respecto a la salida de los humos del aparato deben ser realizados con codos no superiores a 45° (mejor aún si son solo 30°) respecto a la vertical.

La chimenea debe ser del tipo anti viento con sección interna equivalente a la del humero y sección de paso de los humos de salida por lo menos doble de la interna del conducto de humos.

max 45° A H=2D D

Las imágenes del producto son indicativas
Fig. 14

7.7 Toma de aire

El Ecomonobloque debe asegurar un aporte adecuado de aire comburente para permitir la correcta combustión.

Es obligatorio realizar una toma de aire exterior para asegurar el flujo de aire comburente al aparato y/o la recirculación del aire ambiente.

La toma de aire externa debe estar correctamente dimensionada y protegida por una rejilla anti insectos; además se debe posicionar de modo tal que no esté obstruida accidentalmente. Externamente debe ser puesta una rejilla de protección permanente que no pueda cerrarse; en zonas con mucho viento y expuestas a la intemperie, prever una protección contra la lluvia y el viento.

Si la pared trasera del aparato es una pared externa, realizar un agujero para la aspiración del aire comburente a una altura del suelo de unos 20-30 cm respetando las indicaciones dimensionales señaladas en la opción «Toma de aire exterior» del párrafo "4.3 Características técnicas" de página 130

Si no es posible hacer la toma de aire externa en el local, es posible hacer el agujero externo en un local adyacente siempre y cuando esté en comunicación permanente con la rejilla de tránsito.

Si en el local de instalación hay presentes otros aparatos de calefacción o aspiración se podrían verificar malos funcionamientos en la combustión causados por la escasez de aire comburente.

Las tomas de aire comburente deben estar medidas correctamente para garantizar el aporte necesario de aire para el funcionamiento correcto de todos los dispositivos.

Está prohibido extraer el aire de comburente de garajes, almacenes de material combustible o habitaciones con riesgo de incendio.

De acuerdo con las normativas locales vigentes, hay dos configuraciones posibles para la realización de la toma de aire comburente:

- (Fig. 15): toma de aire externo (c) canalizada hasta el fogón. Rejilla inferior (A) suministrada para la recirculación del aire ambiente en el revestimiento;

Las imágenes del producto son indicativas
Fig. 15

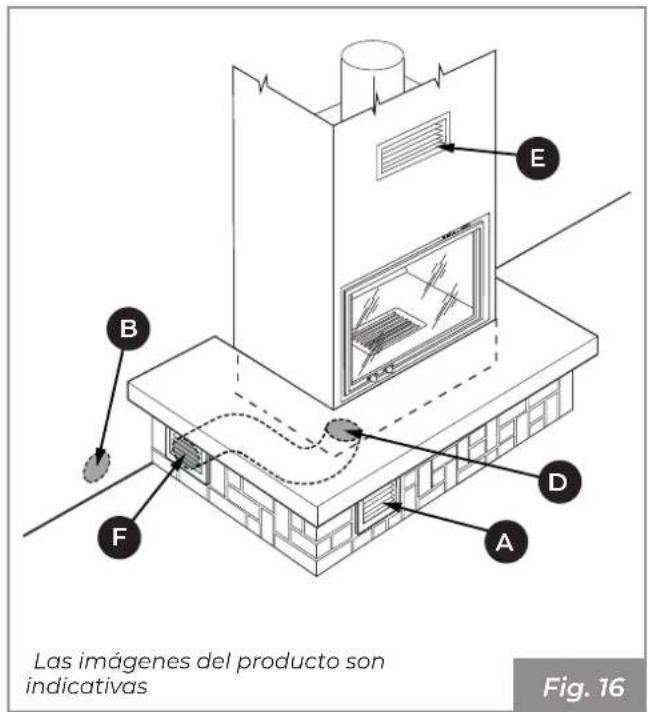

- (Fig. 16): toma de aire (F) en el revestimiento, canalizadas hasta el fogón. Rejilla inferior (A) suministrada en el revestimiento y agujero de pared (b) para la recirculación del aire ambiental.

Las imágenes del producto son indicativas Fig. 16

El Ecomonobloque está equipado, en la parte frontal inferior, con una brida especial (D) para la entrada de aire de combustión.

En la parte superior del revestimiento es necesario colocar la rejilla para la recuperación del calor (E) suministrada con el producto.

7.8 Conexión envío aire caliente

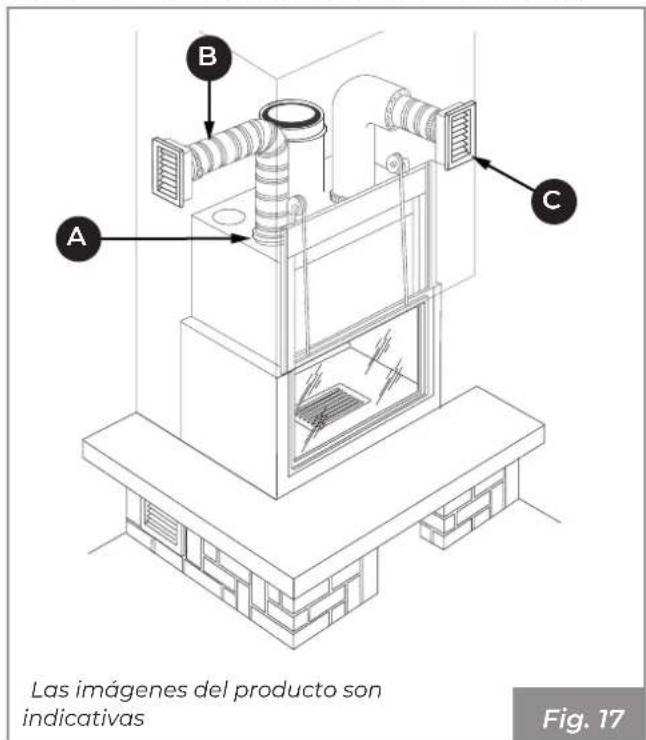

7.8.1 Racor de contracampana para calefacción en un solo ambiente

Colocar los tubos flexibles (∅ 140 mm) para la distribución de aire caliente a las boquillas delanteras de salida, sobre la campana, fijándolos con las respectivas abrazaderas (Fig. 17: A-abrazaderas, B-tubo de distribución, C-boquillas).

Las imágenes del producto son indicativas Fig. 17

7.9 Contracampana

Para la realización de la contracampana se recomienda el uso de cartón yeso ignífugo.

Durante la realización de la campana es indispensable proteger el bastidor de deslizamiento de la puerta con nylon para evitar que el polvo, el mortero u otros cuerpos extraños dañen el sistema de deslizamiento. Remover esta protección con el trabajo terminado.

Prever paneles de inspección de revestimiento para el mantenimiento de las unidades mecánicas y/o electrónicas.

Antes de realizar el montaje final, es aconsejable realizar una prueba de humos, es decir, para comprobar el funcionamiento del aparato.

8 PUESTA EN SERVICIO

Después de haber colocado el aparato, se deben realizar las siguientes operaciones:

8.1 Descripción y colocación de los deflectores

N° Descripción	Cantidad / Dimensión
1 Panel superior. 3/285x330
2 Panel inferior 3/275x365

Dimensiones en mm.

8.2 Montaje de los defletores

Para la numeración de los paneles consultar el párrafo "Descripción y colocación de los deflectores" de página 139..

1) Abrir la puerta empujándola hacia arriba.
2) Colocar los paneles (1) apoyándolos en los respectivos soportes (A) (Fig. 18).

285 mm 1 A Fig. 18

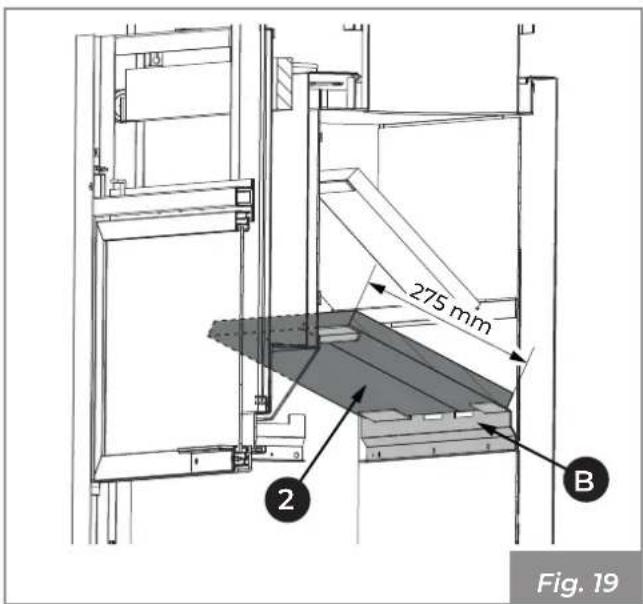

3) Colocar los paneles (2) apoyándolos en los respectivos soportes (B) (Fig. 19).

275 mm 2 B Fig. 19

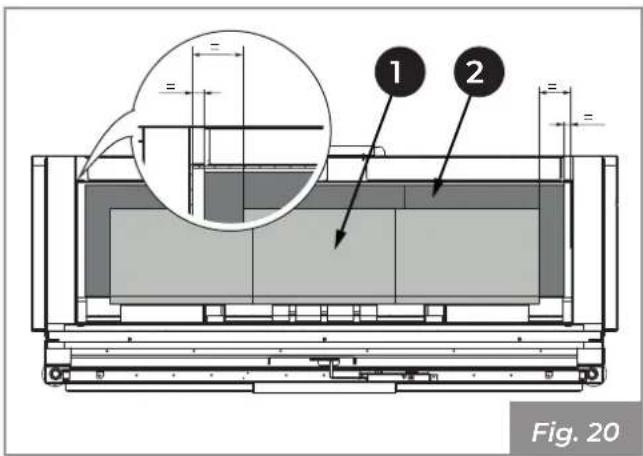

Colocar los paneles en los soportes adecuados, espaciándolos equitativamente a ambos lados de la caldera (Fig. 20). También hay que asegurarse de no dejar ningún espacio entre los paneles para garantizar un flujo de evacuación de humos adecuado.

1 2 Fig. 20

8.3 Montaje refractario

1) Apoyar los paneles posteriores refractarios derecho (3) y central (4) a la pared del ecomonobloque y deslizarlos suavemente hasta su posición, centrando la guía (C) presente detrás de la base de hierro fundido (Fig. 21).

C 3 4 Fig. 21

2) Bloquear los refractarios con la abrazadera (D) de ensamblaje en el soporte (B) (Fig. 22).

D B PALAZ Fig. 22

3) Apoyar el panel posterior refractario izquierdo (5) a la pared del ecomonobloque y deslizarlos suavemente hasta su posición, centrando la guía (C) presente en la base de hierro fundido (Fig. 23).

4) Bloquear el refractario con la abrazadera (D) de ensamblaje en el soporte (B) ().

PALAZZETTI B D 5 C Fig. 23

5) Colocar los paneles laterales de refractario (6) dentro de la cámara de combustión y deslizarlos suavemente en su lugar, centrando la guía (E) presente en los lados de la base de hierro fundido (Fig. 24).
6) Fijar las abrazaderas de bloqueo (D) que alinean las paredes laterales con las posteriores.

D PALAZZITRI E 6 Fig. 24

8.4 Comprobación de la base de hierro fundido

La base de hierro fundido suministrada ya montada, debe ser revisada para verificar si durante el transporte los componentes se han movido o dañado.

Una errada nivelación de la base no permitiría el correcto montaje de los refractarios remanentes.

8.5 Primer encendido

El primer encendido debe ser realizado por el instalador.

Antes de la puesta en servicio remover los adhesivos y los embalajes internos al fogón y los adhesivos externos aplicados en el vidrio.

La operación del primer encendido es una operación fundamental, que permite probar el producto en pleno funcionamiento, y de hacer evaporar gradualmente el agua utilizada en las mezclas constructivas, que lo volverá resistente y duradero en el tiempo.

El primer encendido debe ser realizado con cargas reducidas (aproximadamente 2 kg/h) manteniendo el producto encendido durante al menos 4 horas con regímenes bajos. Proceder con estos ritmos de carga durante al menos los siguientes tres días antes de poderlo utilizar de lleno en sus capacidades. Esto permitirá la evaporación de la eventual humedad acumulada en los elementos refractarios durante las fases de inactividad.

Durante el primer encendido del producto se pueden producir malos olores o humo causados por la evaporación o el secado de algunos materiales utilizados, y puede haber pérdida de agua por el cemento. Este fenómeno desaparecerá gradualmente con el uso.

Por tal motivo se recomienda, durante los primeros encendidos, mantener los locales bien aireados.

8.6 Combustión

El aparato para leña está diseñado para una combustión intermitente. Esto significa que tendrá que cargar el producto periódicamente en un intervalo que garantice que la carga anterior se queme completamente, hasta que se reduzca a brasa ardiente. Funcionamiento

Al manipular piezas calientes (p. ej., la puerta), utilizar el guante suministrado.

9 ENCENDIDO

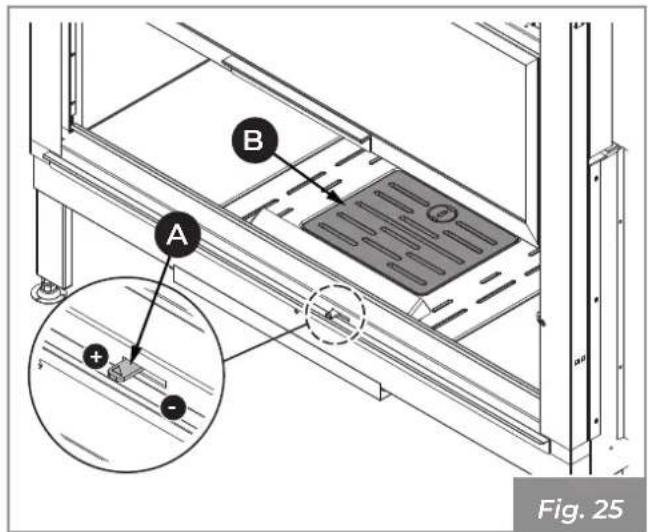

• Abrir la puerta deslizable, utilizando el guante adecuado suministrado, empuñando la manija y empujándola hacia arriba.
• Con el guante suministrado, abra al máximo (+) el registro de aire primario (A) (Fig. 25).
• Colocar con cuidado los trozos de leña en la rejilla del fogón (B) (Fig. 25).
• Colocar un encendedor natural en la pila.
• Agregar en la cumbre de la pila, maderas finas cruzadas entre sí.
• Encender desde arriba el encendedor.
• Cerrar la puerta del fuego y asegurarse que esté bien cerrada.
• Mantener el registro de aire (A) abierto para garantizar una llama alta y brillante.
• Reducir la apertura de la toma de aire (-) solo cuando se ha formado una buena base de brazas.

A B + - Fig. 25

9.1 Recarga del combustible

Durante el funcionamiento, para realizar la recarga del combustible es necesario seguir el siguiente procedimiento:

- Abrir lentamente la puerta del fuego para evitar que el humo se disperse por el ambiente (en función del tiro de la chimenea).

Si el tiro de la chimenea es inferior a 10 Pa, el humo puede volver a entrar en la habitación.

- Recargar de combustible el fogón y, luego, cerrar la puerta del fuego.

Evitar sobrecalentar el producto introduciendo una cantidad excesiva de combustible.

Introducir combustible cuando se han formado las brasas y la llama se ha bajado.

El aparato cuenta con una válvula de bypass, que en el momento de la abertura facilita la salida de humo en el humero minimizando las bocanadas de humo en el ambiente.

9.2 Funcionamiento

Calefacción por convección natural.

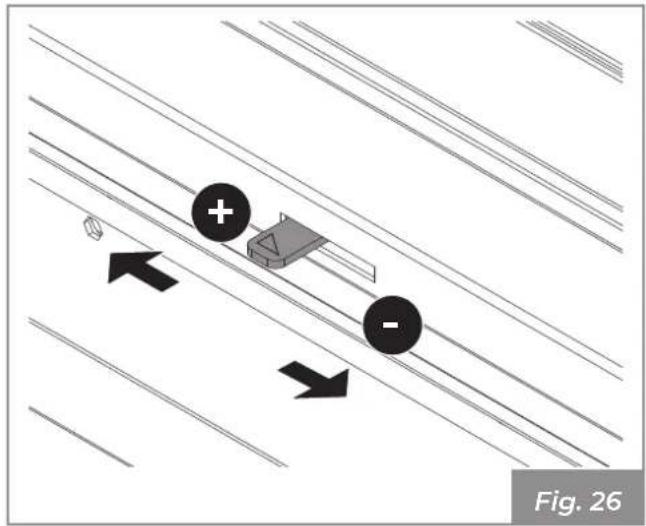

La combustión se regula mediante el registro de aire. Rotando hacia los símbolos (+) o (-) se obtendrá un mayor o menor flujo de aire comburente y en consecuencia una combustión más rápida o más lenta.

Fig. 26

10 LIMPIEZA Y MANTENIMIENTO

La limpieza puede realizarla el usuario.

Las operaciones de mantenimiento deben ser realizadas por parte de un centro de asistencia técnico autorizado.

Antes de realizar cualquier operación de mantenimiento adoptar las siguientes precauciones:

• Asegurarse de que todas las partes del aparato estén frías.
• Asegurarse de que las cenizas estén completamente apagadas.
• Utilizar los dispositivos de protección individual previstos en la directiva 89/391/CEE.
• Asegurarse de que el interruptor general esté desconectado (si lo hay).
• Asegurarse de que la alimentación no pueda ser reactivada accidentalmente. Desconectar el enchufe de la toma de corriente (si lo hay).
• Operar siempre con equipos adecuados para el mantenimiento.
• Una vez concluidas las operaciones de mantenimiento o reparación, antes de volver a poner el aparato en servicio, reinstalar todas las protecciones y reactivar todos los dispositivos de seguridad.

10.1 Programa de limpieza y mantenimiento ordinario

10.1.1 Limpieza ordinaria (usuario)

	CADAENCENDIDO	CADA SEMANA 1 MES
Brasero / Rejilla (Fig. 27) X
Cajón / Compartimiento de cenizas (Fig. 28) X
Vidrio (Fig. 29 - Fig. 30) X

10.1.2 Mantenimiento ordinario (centro de asistencia técnica habilitado)

	1 AÑO (*)
Sistema de chimeneas (consultar el apartado "10.3.7 Mantenimiento del sistema de chimeneas" de página 146)	X
Aparato (consultar el párrafo "10.3.8 Mantenimiento del aparato" de página 146)	X
Refractarios y deflectores de humo (consultar el apartado "Mantenimiento ordinario" de página 145)	X

(*) Al menos una vez al año o bien cada 4000 kg de combustible quemado.

10.2 Limpieza ordinaria

10.2.1 Limpieza del fogón

Antes de realizar cualquier operación de mantenimiento adoptar las siguientes precauciones:

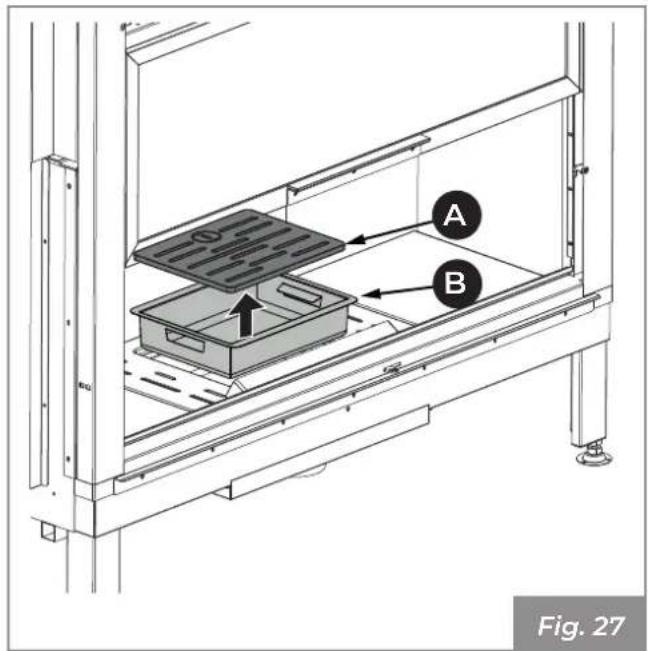

1) Asegurarse que la rejilla (A) (Fig. 27) esté libre por eventuales residuos de combustión que puedan obstruir el libre pasaje de aire. Retirarla y efectuar la limpieza del fogón utilizando una escobilla (no en dotación) llevar los residuos de la combustión al cajón de cenizas. Prestar atención a eventuales brazas ardientes.

Reponer la rejilla con el máximo cuidado en una superficie de apoyo adecuada.

2) Extraer el cajón de cenizas (B) de la base y aspirar la ceniza eventual depositada en los compartimientos subyacentes.

El cajón de cenizas que se encuentra por debajo del fogón debe ser vaciado a diario para evitar que la ceniza alcance el colmo, causando sobrecalentamientos de la rejilla en hierro fundido del fogón e inhibiendo el paso de aire al fogón.

A B Fig. 27

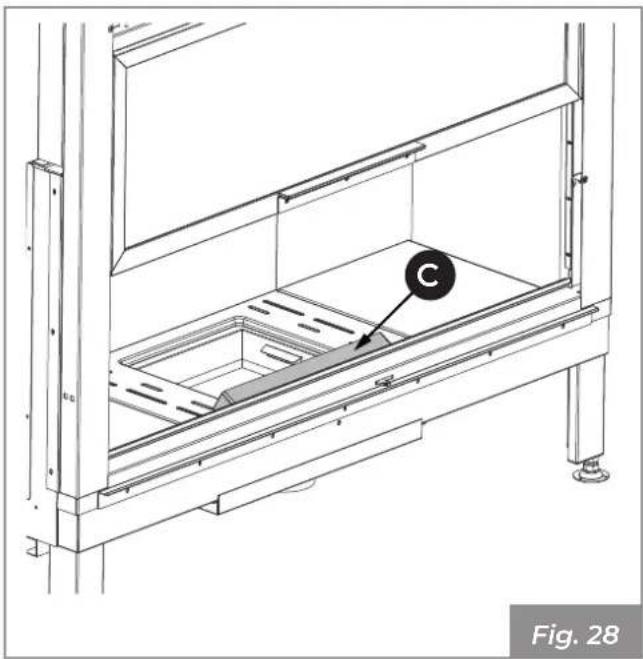

3) Aspirar los orificios delanteros (C) del distribuidor de aire comburente para evitar acumulaciones de cenizas (Fig. 28).

10.2.4 Limpieza del vidrio

No limpiar el vidrio durante el funcionamiento del aparato y no usar esponjas abrasivas.

Durante las operaciones de limpieza, sostener la puerta con una mano para evitar excesivos esfuerzos a la estructura.

Prestar mucha atención a no golpear el vidrio cerámico a causa de la elevada fragilidad del material.

Para realizar la limpieza del vidrio es necesario:

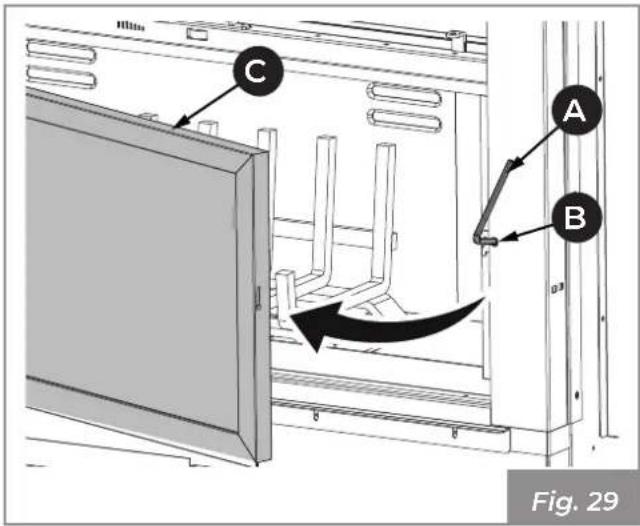

1) Introducir la llave hexagonal (A) en el orificio (B) para abrir la puerta (C) (Fig. 29).

C A B Fig. 29

2) Limpiar el vidrio con un paño húmedo o con papel humedecido y pasado en la ceniza (Fig. 30).

Se pueden también usar detergentes adecuados para la limpieza de hornos de cocina.

3) Acompañar la puerta hasta el cierre completo.
4) Girar la llave hexagonal en sentido contrario para volver a la posición de bloqueo.

10.3 Mantenimiento ordinario

10.3.1 Mantenimiento del fogón

Las incrustaciones y los depósitos presentes en los deflectores y en la parte de atrás de los paneles refractarios pueden comprometer el funcionamiento correcto y la duración del aparato.

Para una buena limpieza de las partes y del aparato usar una escobilla simple o un aspirador de cenizas.

Para la limpieza es necesario realizar las siguientes operaciones:

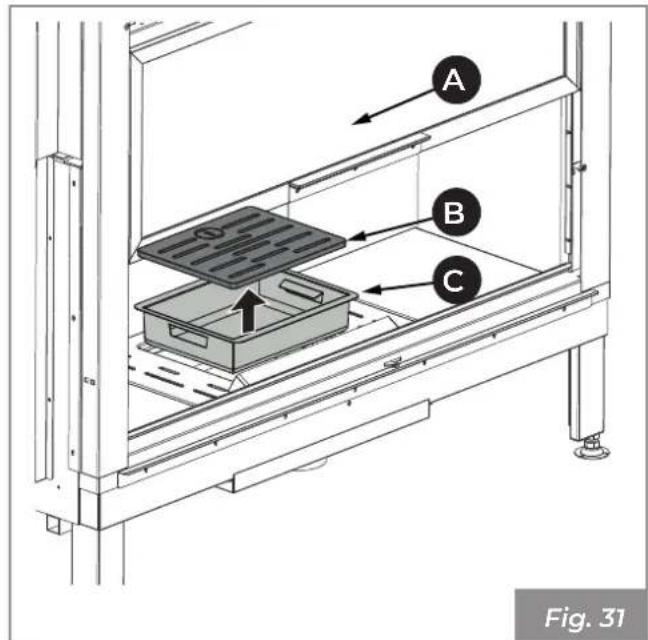

1) Abrir la puerta (A) empujándola hacia arriba.
2) Levantar y retirar la rejilla (B) y el cajón de cenizas (C) (Fig. 31).

A B C Fig. 31

3) Aspirar las cenizas depositadas en los compartimentos subyacentes.
4) Desensartar y sacar los paneles (2) (Fig. 32).

275 mm Fig. 32

5) Desensartar y sacar los paneles (1) (Fig. 33).

285 mm 1 Fig. 33

6) Realizada la limpieza volver a montar todo también consultado el párrafo "Montaje de los defletores" de página 139.

10.3.7 Mantenimiento del sistema de chimeneas

Si existen tramos horizontales, es necesario comprobar y quitar el dispositivo eventual de cenizas y hollín antes de que estos obturen el pasaje de los humos.

Las incrustaciones en el interior del humero perjudican el tiro óptimo. Cuando alcanzan un grosor de 5--6 mm, en presencia de altas temperaturas y de chispas pueden incendiarse con consecuencias fácilmente imaginables tanto para el humero como para la vivienda.

10.3.8 Mantenimiento del aparato

Se debe realizar por lo menos una vez al año, o cada vez que el aparato señale el pedido de mantenimiento.

Durante la operación de mantenimiento, el técnico deberá:

• limpiar de modo cuidadoso y completo el giro de los humos;
• comprobar el estado y la buena estanquidad de todas las guarniciones;
• comprobar el estado y la limpieza de todos los componentes internos;
• comprobar la estanquidad y la limpieza del empalme de salida humos;
• comprobar el correcto funcionamiento del aparato.

11 DESGUACE Y ELIMINACIÓN

La demolición y la eliminación del aparato son responsabilidad exclusiva del propietario, que debe cumplir siempre con la normativa vigente en el país donde se utiliza el aparato para la eliminación de los materiales y, en su caso, para la declaración de eliminación, en términos de seguridad, respeto y protección del medio ambiente.

La eliminación de los materiales se puede encargar a terceros, siempre que se recurra a empresas autorizadas en la recuperación y la eliminación de los materiales en cuestión.

Todas las operaciones de desmontaje para la demolición deben realizarse con el aparato parado y sin alimentación eléctrica, donde esté presente.

El abandono del aparato en áreas accesibles constituye un peligro grave para personas y animales.

Eliminar el producto de manera diferenciada permite evitar posibles consecuencias negativas para el ambiente y la salud, y permite recuperar los materiales de que está compuesto para obtener un importante ahorro de energía y recursos.

La responsabilidad ante eventuales daños a personas y animales recae siempre sobre el propietario. En el momento de la demolición la marca CE, el presente manual y los demás documentos relativos a este aparato se deberán destruir.

11.1 Eliminación de los componentes eléctricos (donde estén presentes)

• Retirar todo el aparato eléctrico.
• Separar los acumuladores presentes en las fichas electrónicas.
• Desguazar la estructura del aparato por parte de empresas autorizadas.

INFORMACIONES PARA LA CORRECTA ELIMINACIÓN DE LAS BATERÍAS SEGÚN LA DIRECTIVA EUROPEA 2006/66/EC

Por favor sustituir la batería cuando su carga eléctrica esté agotada: al final de su vida útil esta pila no debe ser eliminada junto a desechos indiferenciados. Debe ser entregada en adecuados centros de recogida indiferenciada o donde revendedores que suministran este servicio. Eli-

minar separadamente una batería permite evitar posibles efectos negativos en el ambiente y en la salud humana que deriven de una eliminación inadecuada y permite recuperar y reciclar los materiales de los cuales está compuesta, con importantes ahorros de energía y recursos. Para resaltar la obligación de eliminar separadamente las baterías, en la pila está indicado el símbolo del contenedor tachado. La eliminación abusiva del producto por parte del usuario comporta la aplicación de las sanciones administrativas previstas por la normativa vigente.

El símbolo del contenedor de basura tachado en la etiqueta del equipo indica que el producto no debe eliminarse como residuo sin clasificar, sino que debe enviarse a instalaciones de recogida selectiva para su recuperación y reciclaje.

En conformidad con el art.13 del Decreto Legislativo n°151 del 25 de julio de 2005 de actuación de la Directiva 2002/96/CE del 23 de Febrero de 2003 sobre los Residuos de Aparatos Eléctricos y Electrónicos relativos a las medidas y procedimientos finalizados a prevenir la producción de residuos de aparatos eléctricos y electrónicos, denominados RAEE, promoviendo el reutilizo, el reciclado y otras formas de recuperación para reducir la cantidad para eliminar y mejorar la intervención de los sujetos que participan en el ciclo de vida útil de dichos productos.

PALAZZETTI

IL CALORE CHE PIACE ALLA NATURA

Palazzetti Lelio s.p.a.

Via Roveredo, 103

cap 33080 - Porcia (PN) - ITALY

Internet: www.palazzetti.it

Palazzetti se reserva el derecho de variar de cualquier modo y sin preaviso los propios productos en el intento de mejorar sin perjudicar las características esenciales.
