MANUAL DE USUARIO MS333 Maruyama

MANUAL DE INSTRUCCIONES

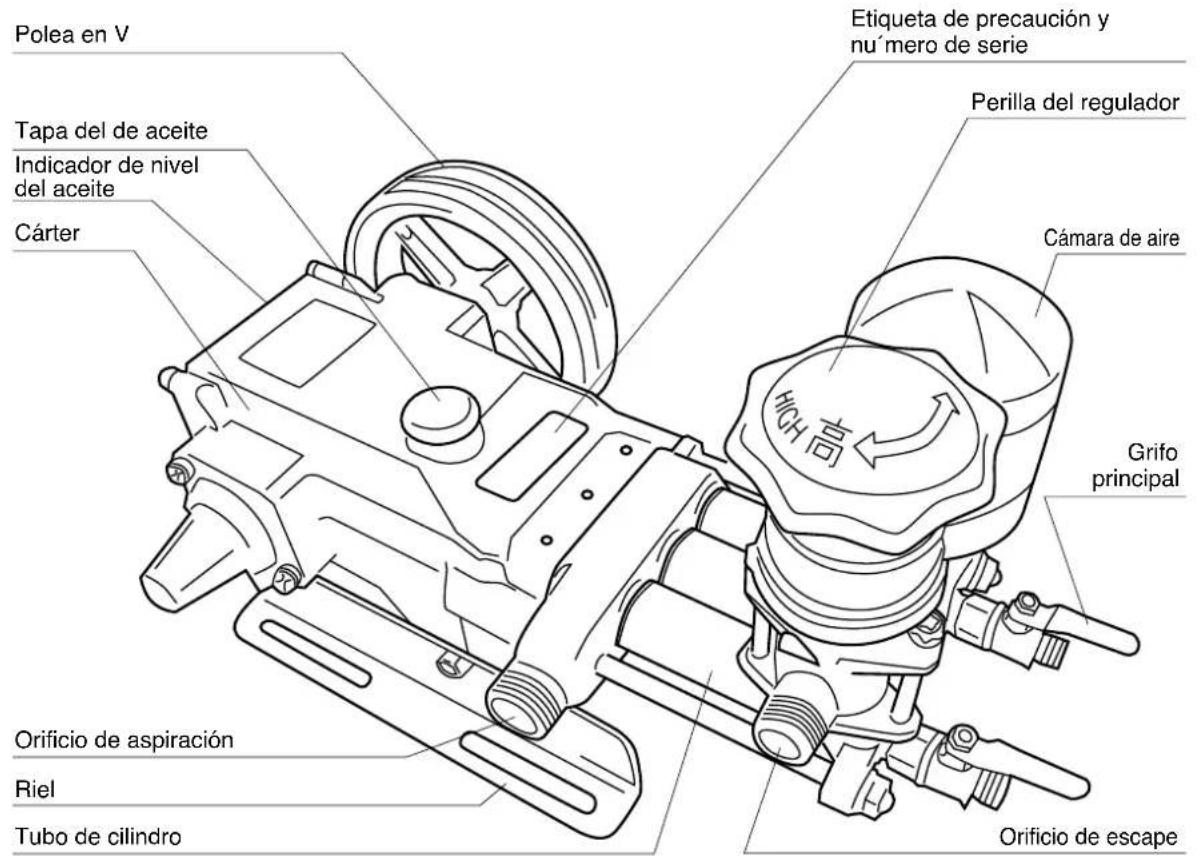

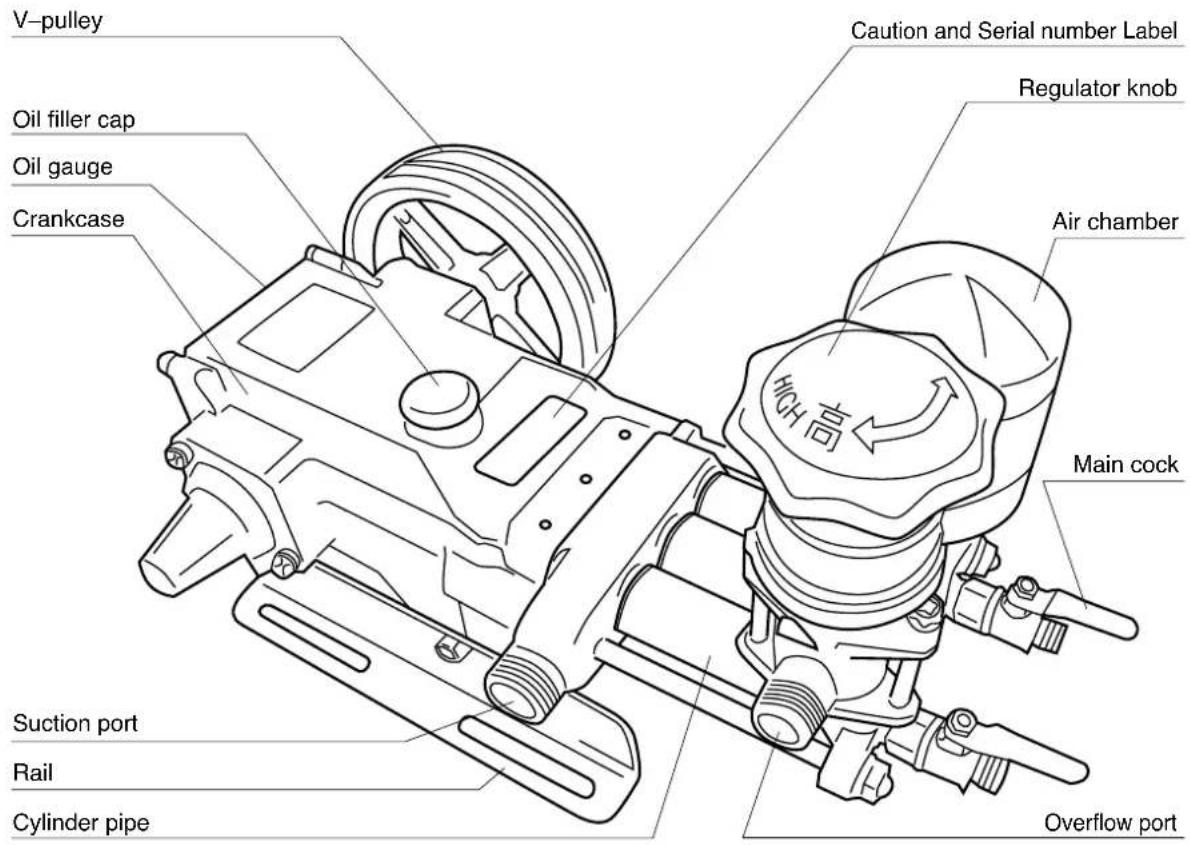

Main parts nomenclature

Nomenclatura de piezas principales

Polea en V Tapa del de aceite Indicador de nivel del aceite Cárter Etiqueta de precaución y nu'mero de serie Perilla del regulador Cámara de aire Grifo principal Orificio de aspiración Riel Tubo de cilindro Orificio de escape

Especificaciones

Modelo			MS157		MS333
Dimensiones	Longitud total (mm)		378		403
	Anchura total (mm)		215		243
	Altura total (mm)		288		281
Peso (kg)			6.9		7.2
			Máximo	Irrigación	Máximo	Irrigación
Especificaciones	Velocidad del cigüeñal	(rpm)	1000	1400	1050	1300
	Capacidad de aspiración	(L/min)	13	17.5	30	35
	Presión	MPa	3.5	1.0	3.5	2.5
	Potencia requerida	kW	1.0	0.5	2.1	2.0
		(PS)	(1.4)	(0.7)	(2.9)	(2.7)
Manguera de aspiración (mm)			13 × 3000, G^1/_2		19 × 3000, G^3/_4
Manguera de escape (mm)			13 × 3000, G^1/_2
Grifo principal			G^1/_4 × 2
Aceite lubricante			SAE10W-30, ó SAE30 No detergente
Capacidad del aceite lubricante (L)			0.23		0.42

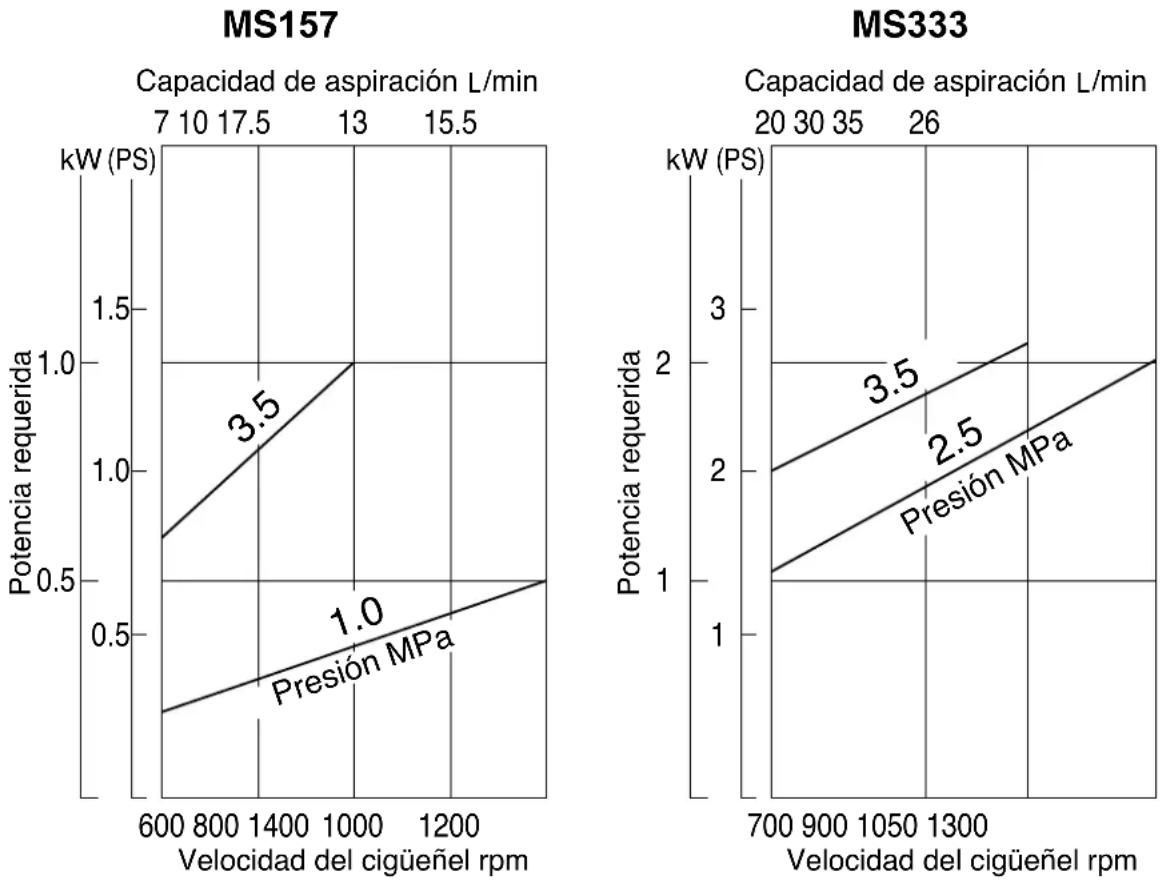

Curva funcional

Procedimiento de operación

Inspección preparatoria ~ Pulverización

Asegurarse sin falta de que todos los tornillos estén bien apretados.

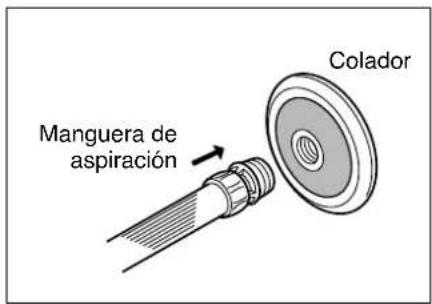

4 Conexión de la colador para el acoplamiento de manguera.

Manguera de aspiración Colador

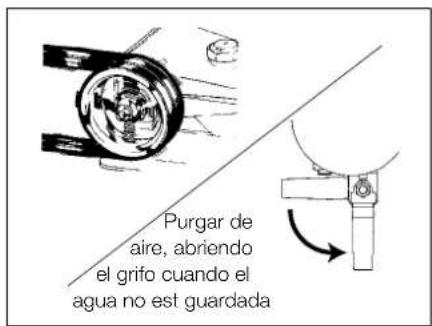

8 Arranque

Purgar de aire, abriendo el grifo cuando el agua no est guardada

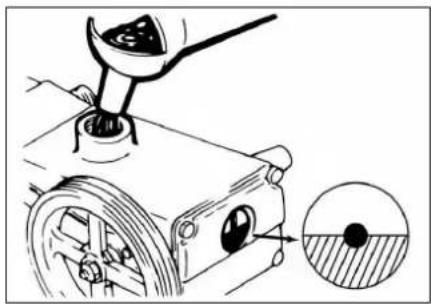

1 Aceite lubricante.

Llenar el aceite lubricante en el cárter hasta el centro del indicador de nivel del aceite.

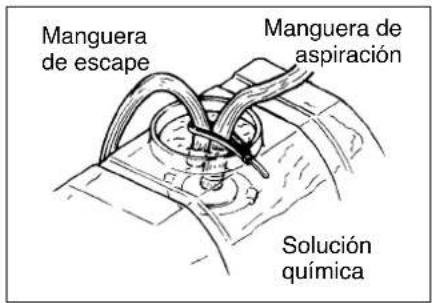

5 Insetar la manguera de escape y la manguera de aspiración en el depósito de sustancia química.

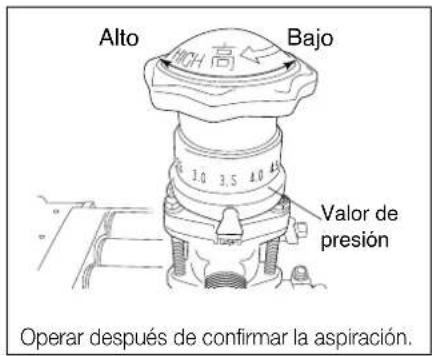

9 Regulación de presión.

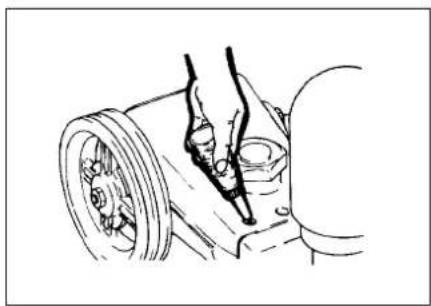

Alimentar unas gotas de aceite en los 3 orificios del cárter.

Manguera de escape Manguera de aspiración Solución química

Alto Bajo Valor de presión Operar después de confirmar la aspiración.

10 Pulverización

3 Instalación de la manguera de aspiración y la manguera de escape.

En la instalación de la manguera de succión, compruebe que hay juntas obturadoras en los acoplamientos roscados.

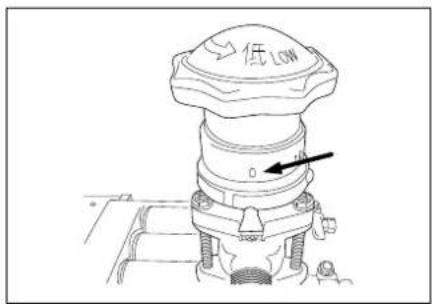

6 Ajustar la manija del regulador de presión a 0.

低LOW

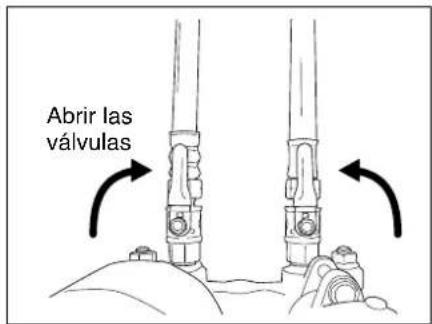

Abrir las válvulas

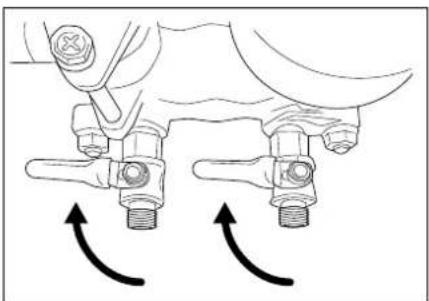

7 Cerrar la válvula.

Parada de operación y manutención

11 Parada de pulverización

Manguera de aspiración Manguera de escape

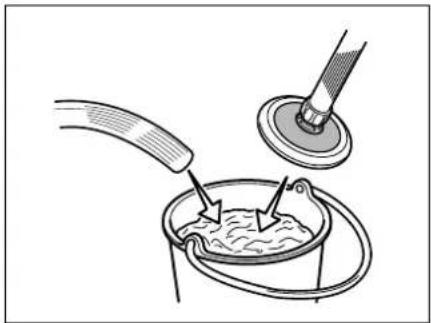

12 Lavar con agua limpia después de pulverización.

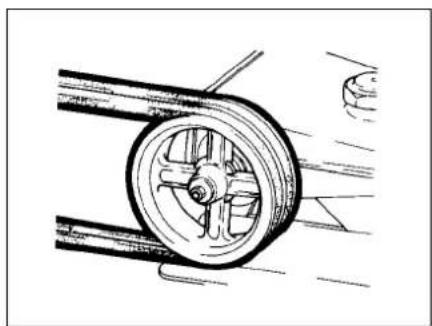

13 Puesta en funcionamiento del Power Sprayer.

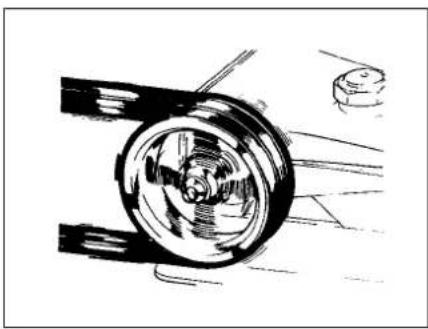

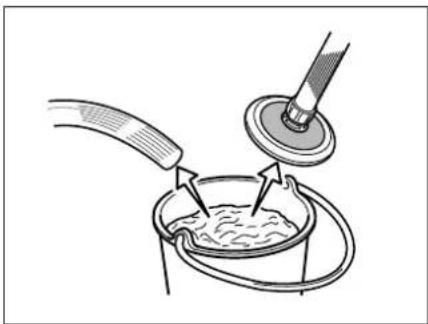

14 Continuar haciendo funcionar el Power Sprayer por un minuto después de levantar la alcachofa.

La operación s in líquido del rociador por más de un minuto puede causar severa avería de la bomba!

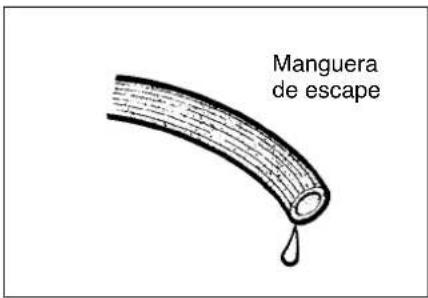

Manguera de escape

15 Parada de operación.

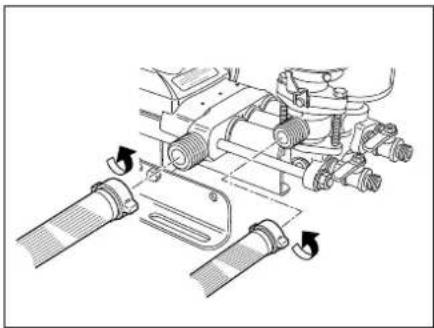

16 Separar la manguera de aspiración y la manguera de escape.

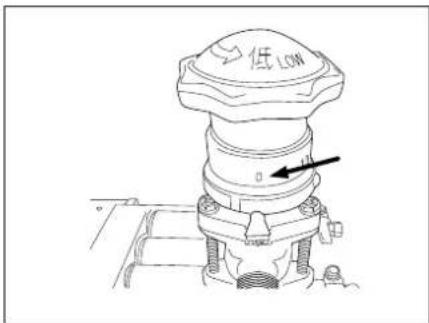

17 Reponer la manija a la posición 0.

低LOW

Protección contra la con- gelación.

El agua debe ser extraída completamente durante el invierno para prevenir la congelación. La operación relativa se efectúa según los elementos 11-18 indicados en el procedimiento de la operación.

Inspección y ajuste

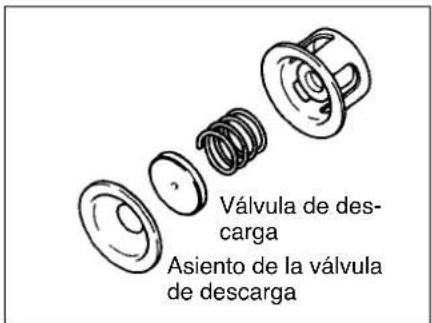

Válvula de descarga y su entorno.

Inspeccionar la v vula de descarga y el asiento de la v vula para ver si la superficie de contacto de ambas partes est excesivamente desgastada. Reemplazar las piezas desgastadas o deterioradas, si las hay.

Válvula de descarga Asiento de la válvula de descarga

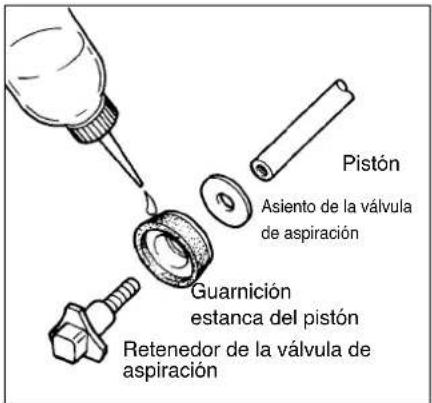

Pistón y su entorno.

Inspeccionar las piezas indicadas en la vista desarrollada para ver si están dañadas, desgastadas, rotas, etc. Lubrificar la guarnición estanca del pistón con aceite fluido al rearmarla.

Pistón Asiento de la válvula de aspiración Guarnición estanca del pistón Retenedor de la válvula de aspiración

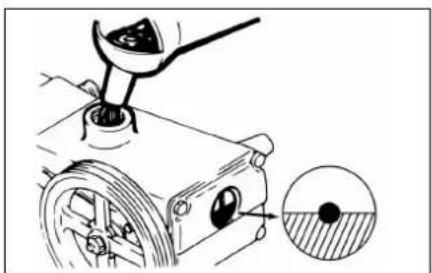

Reemplazo del aceite del cárter

Reemplazar el aceite después de 50 horas a partir de la operación inicial.

Muchas gracias por haber comprado nuestro producto. Excusado es decir que, por más excelente que sea la calidad del producto, eso no podrá mostrar su funcionamiento potencial al máximo a menos que lo haga funcionar correctamente.

Para sacar el mejor provecho del producto, leer repetidamente este manual de instrucciones antes de comenzar las operaciones.

Power sprayers son para uso agrícola o de irrigación y no para uso industrial. Por lo tanto no usar sustancias químicas, agua de mar, agua caliente, etc. Cuando se usan

sustancias agriquímicas, leer y seguir el manual de instrucciones para sustancias químicas.

Para mayor información o asistencia, sírvase ponerse en contacto con el Agente Autorizado de Maruyama o el establecimiento donde adquirió este producto.

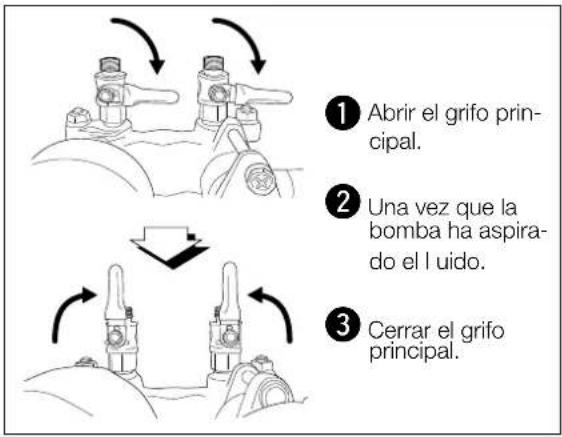

① Abrir el grifo principal. ② Una vez que la bomba ha aspirado el luido. ③ Cerrar el grifo principal.

Cuando las mangueras vibran solas...

La vibración de mangueras ocurre cuando el aire se escapa de la cámara de aire. Para detener esto seguir el procedimiento siguiente y mandar fuera el aire.

① ② Librar la presión. ③ Levantar una vez la alcachofa para hacerla aspirar el aire unos 10 segundos y volver a sumergirlo en el agua. ④ Alto Bajo Valor de presión

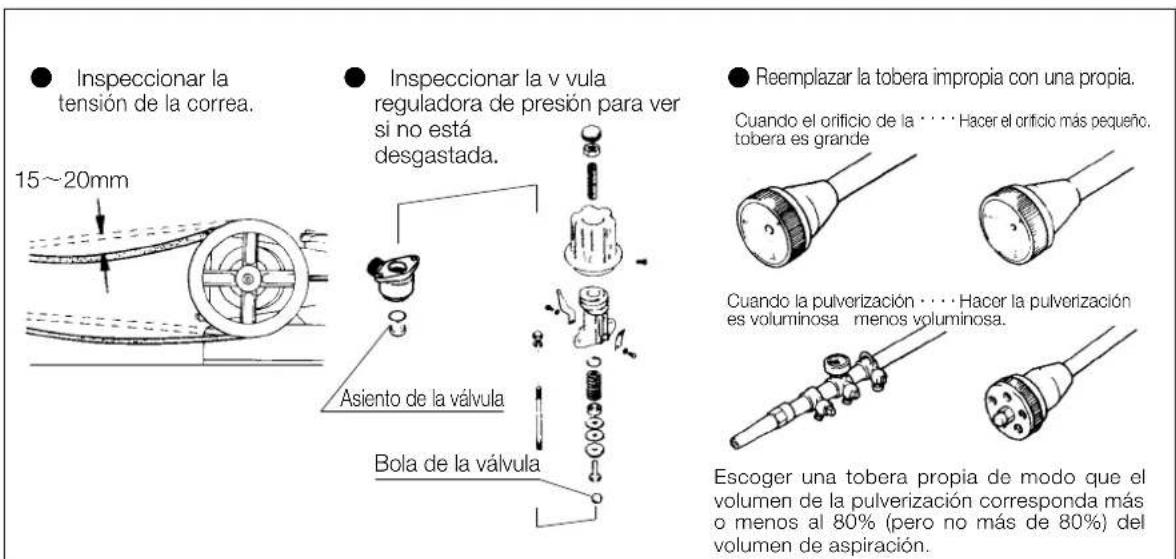

Cuando la presión no se acumula...

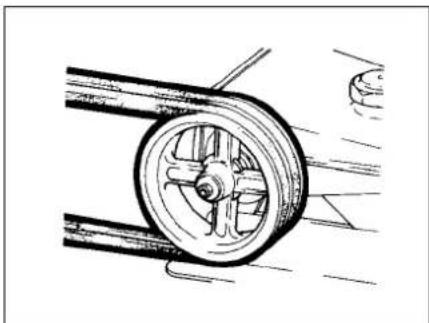

● Inspeccionar la tensión de la correa. 15~20mm ● Inspeccionar la v vula reguladora de presión para ver si no está desgastada. Asiento de la válvula Bola de la válvula ● Reemplazar la tobera impropia con una propia. Cuando el orificio de la ····· Hacer el orificio más pequeño, tobera es grande Cuando la pulverización ····· Hacer la pulverización es voluminosa menos voluminosa. Escoger una tobera propia de modo que el volumen de la pulverización corresponda más o menos al 80% (pero no más de 80%) del volumen de aspiración.
