MANUAL DE USUARIO MSD41 Maruyama

MANUAL DEL PROPIETARIO U OPERADOR

Bomba de pulverizar MSD41

Nomenclatura de piezas principales

Especificaciones

Modelo		MSD41
Altura total	Longitud total (mm)	195
	Anchura total (mm)	255
	Altura total (mm)	210
Peso (kg)		5.6
Especillas	Velocidad del cigücnal (rpm)	3600
	Capacidad de aspiración (l/min)	30
	Presión (kgf/cm2)	40
	Potencia requerida (ps)	3.6
Manguera de aspiración		G3/4
Manguera de escape		G1/2
Aceite lubricante		SC GRADESAE10W-30
Capacidad del accite lubricante (L.)		0.38

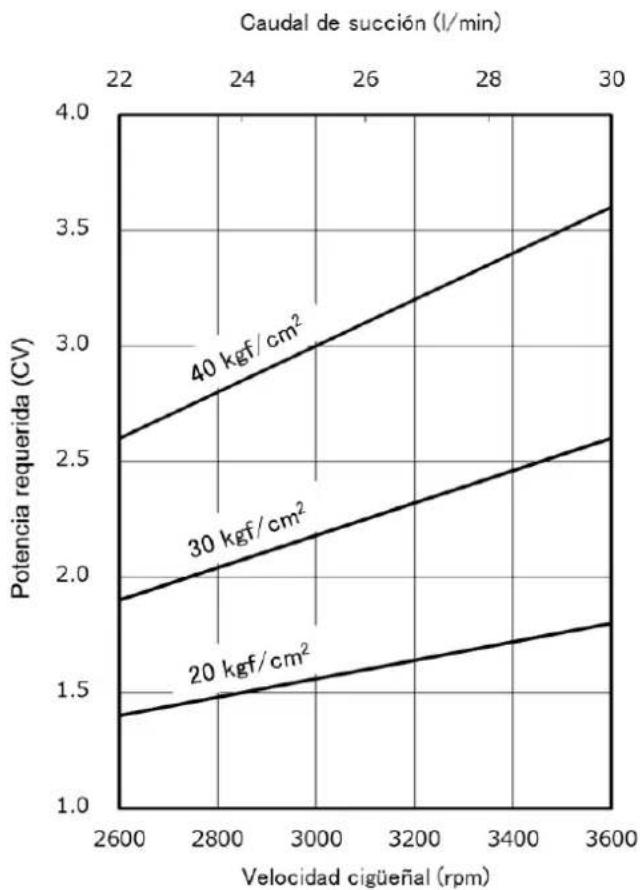

Curva funcional

Procedimiento de operación

Asegurarse sin falta de que todos los tornillos estén bien apretados.

1. Aceite lubricante.

Llenar el aceite lubricante en el cártter hasta el centro del indicador de nivel del aceite.

1. Lubricación

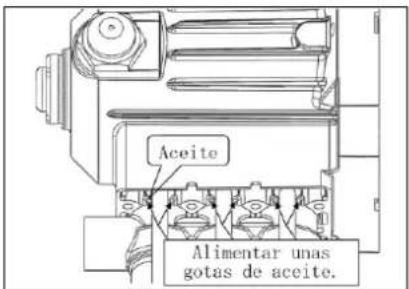

Alimentar unas gotas de accite en los 3 orificios del cárter.

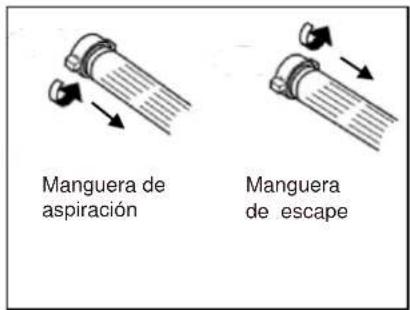

1. Instalación de la manguera de aspiración y la manguera de escape.

Asegurarse de que esté equipada la guarnición estanca.

1. Conexión de la alcachofa para el acoplamiento de manguera.

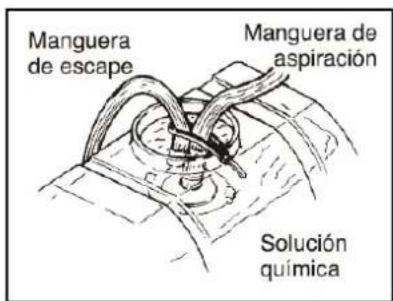

1. Insetar la manguera de escape y la manguera de aspiración en el depósito de sustancia química.

1. Ajustar la manija del regulador de presión a START.

1. Regulación de presión.

Tras confirmar la succión de la monba mover el regulador de presión hastacon seguir la presión deseada.

1. Pulverización

1. Parada de pulverización

Cerrar la válvula y llevar el regulador de presion a la posición START.

1. Lavar con agua limpia después de pulverización.

1. Puesta en funcionamiento del Power Sprayer.

Hacer funcionar la bomba.

1. Continuar haciendo funcionar el Power Sprayer por un minute después de levantar laalcachofa.

1. Parada de operación.

2. Separar la manguera de aspiración y la manguera de escape.

1. Reponer la manija a la posición START.

Protección contra la congelación

El agua debe ser extraída completamente durante el invierno para prevenir la congelación. La operación relativa se efectúa según los elementos 11-18 indicados en el procedimiento de la operación.

Inspección y ajuste

Válvula de descarga y su entorno.

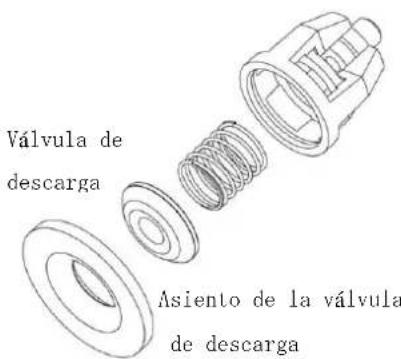

Inspeccionar la válvula de descarga y el asiento de la válvula para ver si la superficie de contacto de ambas partes está excesivamente desgastada. Reemplazar las piezas desgastadas o deterioradas, si las hay.

Pistón y su entorno.

Inspeccionar las piezas indicadas en la vista desarrollada para ver s están dañadas, desgastadas, rotas, etc. Lubrificar la guarnición estanca del pistón con aceite fluido al rearmarla.

Reemplazo del aceite del Carter

Reemplazar el aceite después de 50 horas a partir de la operación inicial.

Precaución

Muchas gracias por haber comprado nuestro producto.

Excusado es decir que, por más excelente que sea la calidad del producto, eso no podrá mostrar su funcionamiento potencial al máximo a menos que lo haga funcionar correctamente.

Para sacar el mejor provecho del producto, leer Repetidamente este Manual del Propietario u Oprador antes decomenzar las operaciones.

Power sprayers son para uso agrícola o de irrigación y no para uso industrial. Por lo tanto no usar sustancias químicas, agua de mar, agua caliente, etc.

Cuando se usan sustancias agriquímicas, leer y seguir el Manual del Propietario u Oprador para sustancias químicas.

Será mejor comunicar con nuestros distribuidores o con la tienda donde lo ha comprado usted para pedir informaciones detalladas y hacer preguntas sobre el producto.

Cuando la bomba no aspira líquido.

① Abrir el grifo principal.
② Una vez que la bomba ha aspirado el líquido.
③ Cerrar el grifo principa

Cuando las mangueras vibran solas...

La vibración de mangueras ocurre cuando el aire se escapa de la cámara de aire. Para detener esto seguir el procedimiento siguiente y mandar fuera el aire.

①

Levantar una vez la alcachofa para hacerla aspirar el aire unos 10 segundos y volver a sumergirlo en el agua.

④

Cuando la presión no se acumula...

●Inspeccionar la válvula reguladora de presión para ver si no está desgastada.

●Reemplazar la tobera impropia con una propia.

Cuando el orificio de la .... Hacer el orificio más pequeño. tobera es grande

Cuando la pulverización .... Hacer la pulverización es voluminosa menos voluminosa.

Escoger una tobera propia de modo que el volumen de la pulverización corresponda más o menos al 80% (pero no más de 80%) del volumen de aspiración.

Recomendaciones

●La bomba de pulverizar MSD41 es una bomba diseñada para uso agrícola y no industrial, por tanto si se emplea con productos corrosivos, ácidos fuertes, etc., su vida útil puede verse acortada.
●La bomba de pulverizar MSD41 es una bomba de pistón en la que el líquido ejerce al mismo tiempo una función lubricadora y difusora del calor de rozamiento, por tanto se recomienda no hacer funcionar la bomba en vacío más de un minuto seguido.
●Elegir una pistola de pulverización adecuada al caudal de succión de la bomba, de modo que no sobrepase el 80% del caudal de succión, pues de lo contrario disminuirá la presión final.
- Si no se lleva a cabo el mantenimiento periódico puede verse acortada la vida útil de la bomba.
