MS333 - Pompe Maruyama - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à eau haute pression pour pulvérisation agricole et irrigation
Marque	Maruyama
Modèle	MS333
Dimensions (L × l × h)	403 × 243 × 281 mm
Poids	7,2 kg
Vitesse de vilebrequin max	1300 tr/min (irrigation)
Capacité d'aspiration max	35 L/min (irrigation)
Pression max	3,5 MPa (irrigation)
Puissance requise	2,1 kW (2,9 PS)
Type d'huile moteur	SAE10W-30 ou SAE30 non-détergente
Capacité d'huile	0,42 L
Tuyau d'aspiration	19 × 3000 mm, raccord G3/4
Tuyau de trop-plein	13 × 3000 mm, raccord G1/2
Robinet principal	G1/4 × 2
Utilisation	Agriculture, irrigation, pulvérisation de produits chimiques (non industrielle)
Entretien	Vidange d'huile toutes les 50 heures ; inspection des soupapes et pistons ; protection antigel
Réglage de pression	Molette de réglage de 0 à 3,5 MPa ; bouton de régulation
Pièces détachées	Joint, soupape, piston, crépine, tuyaux disponibles chez revendeur agréé
Garantie	Contacter le revendeur agréé Maruyama

FOIRE AUX QUESTIONS - MS333 Maruyama

Comment démarrer la pompe MS333 ?

Avant le démarrage, vérifiez le serrage des vis, remplissez le carter d'huile (SAE10W-30) jusqu'au niveau central de la jauge, versez quelques gouttes d'huile dans les orifices du carter moteur, puis installez les tuyaux d'aspiration et de trop-plein. Ouvrez le robinet principal et mettez le moteur en route. Si l'eau n'arrive pas, purgez l'air en ouvrant le robinet de purge.

Quelle huile utiliser pour la pompe Maruyama MS333 ?

Utilisez de l'huile SAE10W-30 ou SAE30 non-détergente. La capacité du carter est de 0,42 litre. Vérifiez le niveau avec la jauge et remplissez jusqu'au centre.

Comment régler la pression de pulvérisation ?

Utilisez la molette de réglage de pression située sur la pompe. Tournez-la dans le sens horaire pour augmenter la pression (jusqu'à 3,5 MPa) et antihoraire pour la diminuer. Pour l'irrigation, réglez à 2,5 MPa environ. Référez-vous aux courbes de performances pour un réglage précis.

Que faire si la pompe n'aspire pas le liquide ?

Vérifiez que le robinet principal est bien ouvert. Si la pompe n'aspire toujours pas, ouvrez le robinet, laissez l'air s'échapper, puis refermez-le dès que le liquide arrive. Assurez-vous aussi que la crépine n'est pas obstruée et que les tuyaux sont correctement raccordés sans fuite.

Pourquoi les tuyaux vibrent-ils pendant le fonctionnement ?

Les vibrations sont dues à l'air présent dans la chambre à air. Pour les éliminer, soulevez la crépine d'aspiration hors de l'eau pendant environ 10 secondes pour qu'elle aspire de l'air, puis remettez-la dans l'eau. Les vibrations cesseront après libération de l'air.

La pression ne monte pas, que vérifier ?

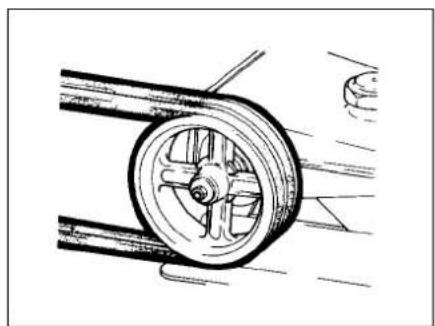

Vérifiez la tension de la courroie (elle doit fléchir de 15 à 20 mm sous une pression modérée). Inspectez l'usure de la soupape de régulation de pression et remplacez-la si nécessaire. Assurez-vous aussi que la buse n'est pas obstruée ou de diamètre trop grand.

Comment nettoyer la pompe après utilisation ?

Après chaque pulvérisation, rincez la pompe à l'eau propre en faisant fonctionner le pulvérisateur avec de l'eau pendant une minute. Retirez ensuite les tuyaux d'aspiration et de trop-plein, et ramenez le bouton de régulation sur la position 0.

Comment protéger la pompe du gel en hiver ?

Vidangez complètement l'eau de la pompe avant le remisage hivernal. Suivez les étapes 11 à 18 de la procédure d'arrêt : laver à l'eau propre, faire fonctionner sans liquide pendant une minute, puis retirer les tuyaux et vidanger toute l'eau.

Quelle est la fréquence de remplacement de l'huile ?

Remplacez l'huile du carter moteur toutes les 50 heures d'utilisation après la première mise en service. Utilisez de l'huile SAE10W-30 ou SAE30 non-détergente.

Où trouver des pièces détachées pour la pompe MS333 ?

Adressez-vous à un revendeur agréé Maruyama ou au magasin où vous avez acheté l'appareil. Les pièces courantes (joints, soupapes, pistons, crépines, tuyaux) sont disponibles. Vérifiez la référence sur l'étiquette de série.

MODE D'EMPLOI MS333 Maruyama

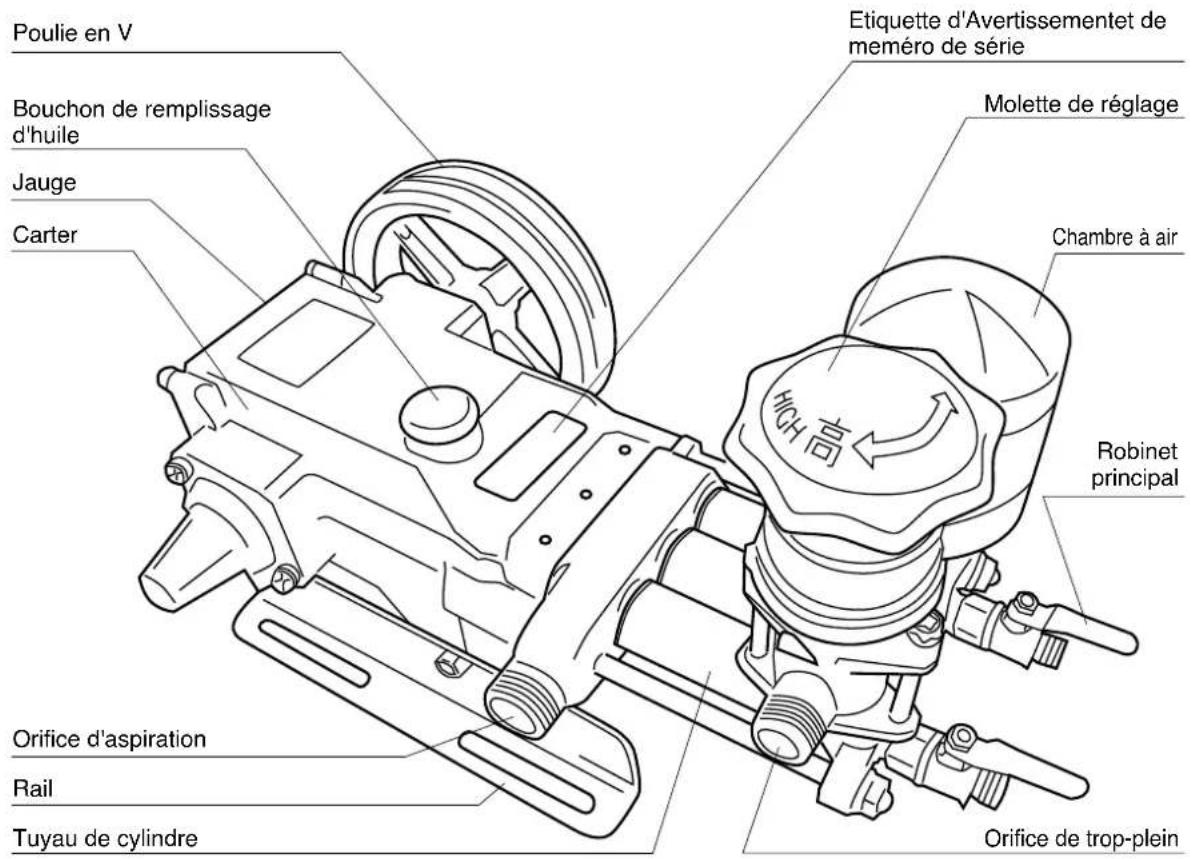

Nomenclature des pièces principales

Poulie en V Bouchon de remplissage d'huile Jauge Carter Etiquette d'Avertissementet de meméro de série Molette de réglage Chambre à air Robinet principal Orifice d'aspiration Rail Tuyau de cylindre Orifice de trop-plein

Spécifications

Modèle			MS157		MS333
Dimensions	Longueur hors-tout (mm)		378		403
	Largeur hors-tout (mm)		215		243
	Hauteur hors-tout (mm)		288		281
Poids (kg)			6.9		7.2
			Maximum	Irrigation	Maximum	Irrigation
Spécifications	Vitesse du vilebrequin(tr/mn)	(rpm)	1000	1400	1050	1300
	Capacit d'aspiration(N/min)	(L/min)	13	17.5	30	35
	Pression	MPa	3.5	1.0	3.5	2.5
	Puissance requise	kW	1.0	0.5	2.1	2.0
		(PS)	(1.4)	(0.7)	(2.9)	(2.7)
Tuyau d'aspiration (mm)			13 × 3000, G^1/_2		19 × 3000, G^3/_4
Tuyau de trop-plein (mm)			13 × 3000, G^1/_2
Robinet principal			G^1/_4 × 2
Huile de graissage			SAE10W-30, ou SAE30 non-détergente
Contenance d'huile de graissage (L)			0.23		0.42

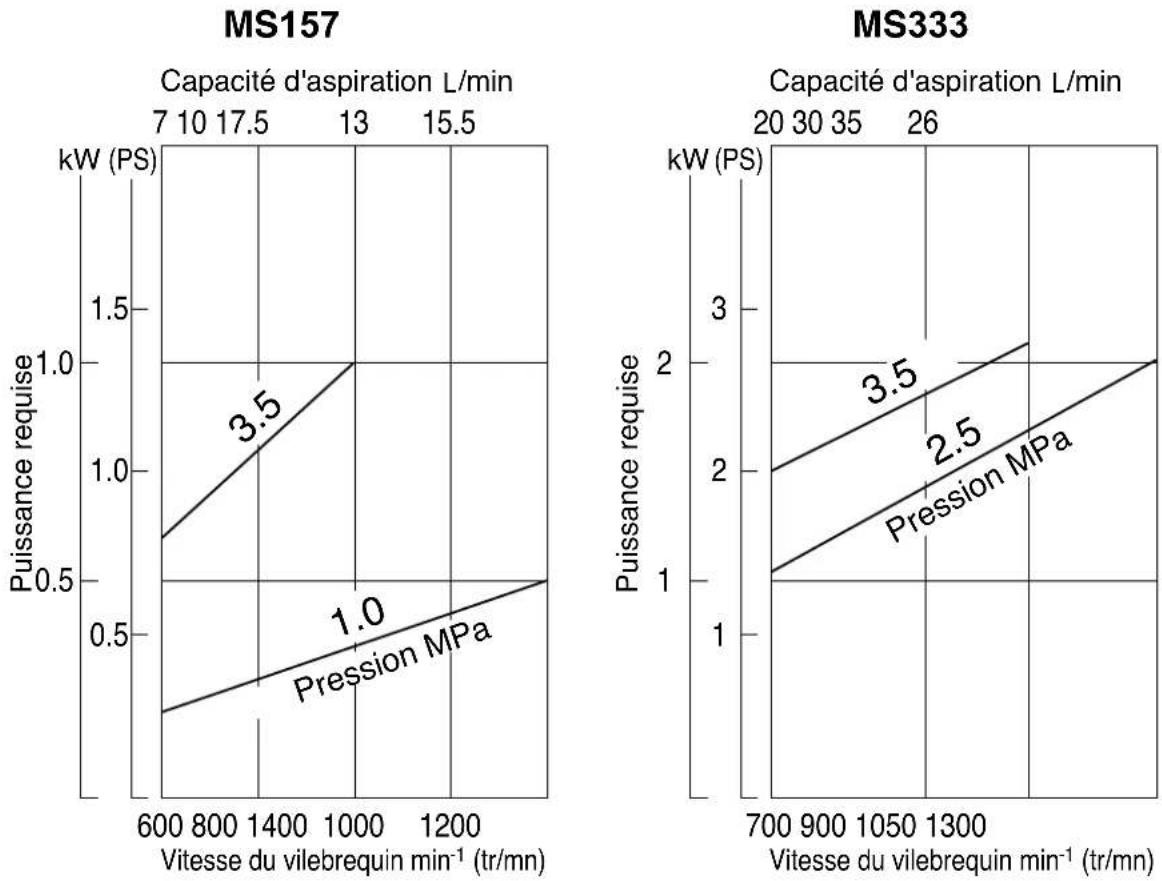

Courbe de performances

Utilisation

Inspection préparatoire ~ Vaporisation

Bien vérifier le serrage de toutes les vis.

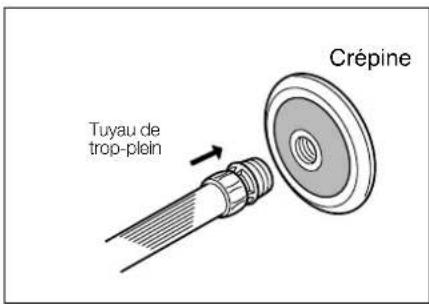

4 Fixation de la crépine pour le raccordement des tuyaux.

Crépine Tuyau de trop-plein

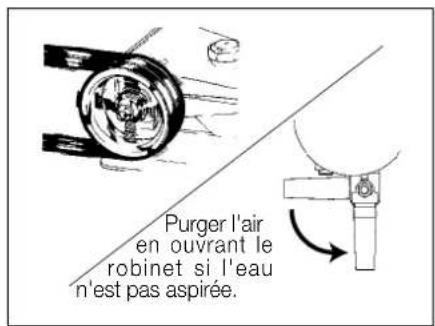

8 Mise en route

Purger l'air en ouvrant le robinet si l'eau n'est pas aspirée.

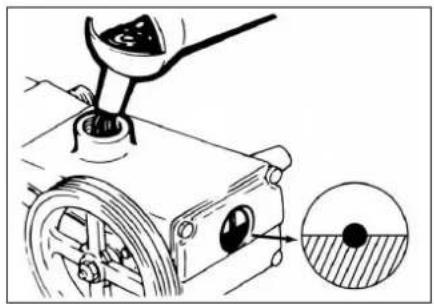

1 Huile de graissage

Remplir le carter moteur d'huile de graissage jusqu'au niveau central de la jauge.

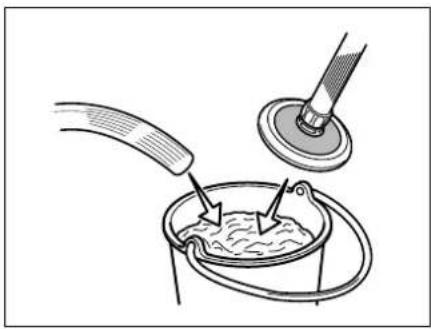

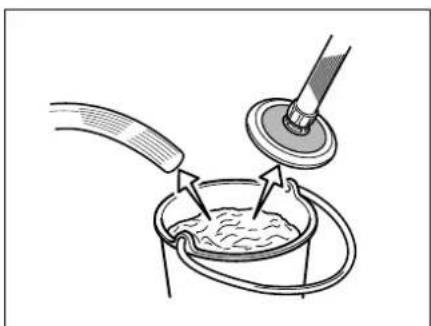

5 Insérer le tuyau d'aspiration et le tuyau de trop-plein dans le réservoir chimique.

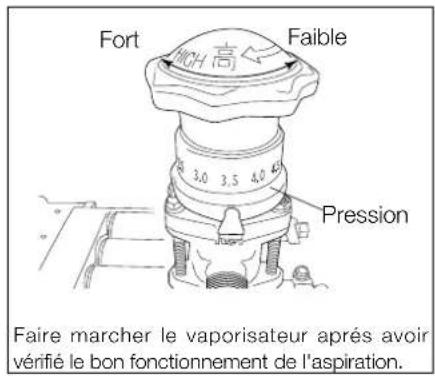

9 Régulation de la pression.

Tuyau de trop-plein Tuyau d'aspiration Solution chimique

Fort High 高 Faible 3.0 3.5 4.0 Pression Faire marcher le vaporisateur après avoir vérifié le bon fonctionnement de l'aspiration.

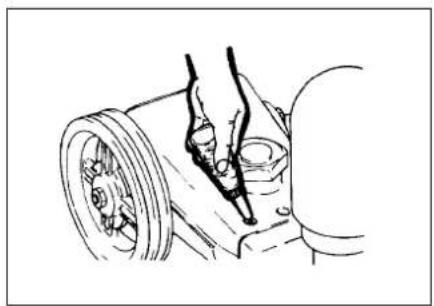

2 Graissage

Verser quelques gouttes d'huile dans les 3 orifices du carter moteur.

6 Régler le bouton du régulateur de pression sur 0.

10 Vaporisation

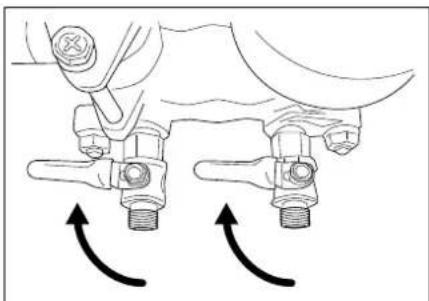

Ouvrir les soupapes

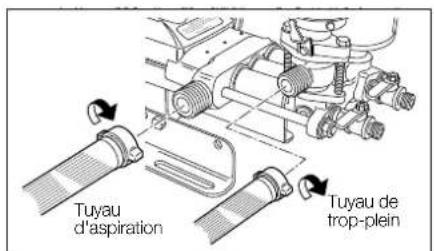

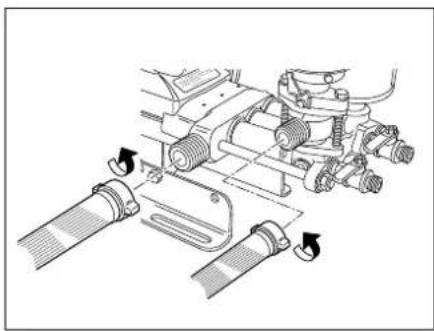

3 Installation du tuyau d'aspiration et du tuyau de trop-plein

Au cours de l'installation du tuyau d'aspiration, vérifiez d'abord la présence ainsi que le bon état des joints d'étanchéité aux abords des couplages de fils électriques.

7 Refermer la soupape.

Arrêt du vaporisateur et entretien

11 Arrêt de la vaporisation

Tuyau d'aspiration Tuyau de trop-plein

12 Laver à l'eau propre 15 Fin de la vaporisation.

lorsque la vaporisation est terminée..

13 Utilisation du vaporisateur automoteur.

14 Continuer à faire fonctionner le pulvérisateur pendant une minute après avoir relevé la trémie.

Faire fonctionner le vaporisateur pendant plus d'une minute en l'absence de liquide dans le réservoir peut entraîner des dégâts sévères!

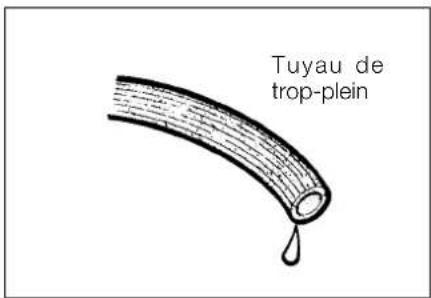

Tuyau de trop-plein

16 Retirer le tuyau d'aspiration et le tuyau de trop-plein.

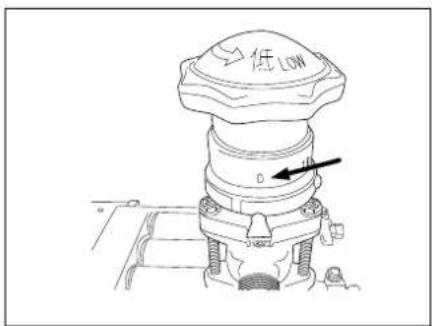

17 Ramener le bouton sur la position 0.

低 LOW D

Protection contre le gel.

Vidanger complètement l'eau lors du remisage d'hiver pour éviter tout gel. Pour la vidange, effectuer les opérations 11 à 18 de la procédure.

Inspection et réglages

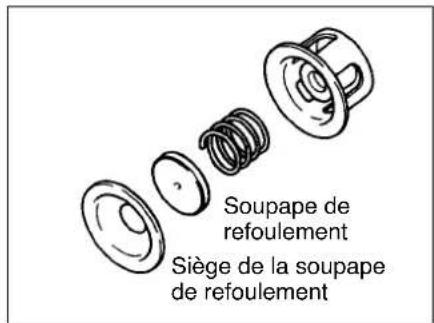

Soupape de refoulement et alentours

Vérifier le degré d'usure des surfaces de contact de la soupape de refoulement et du siège de soupape. Le cas échéant, remplacer les pièces usées ou endommagées.

Soupape de refoulement Siège de la soupape de refoulement

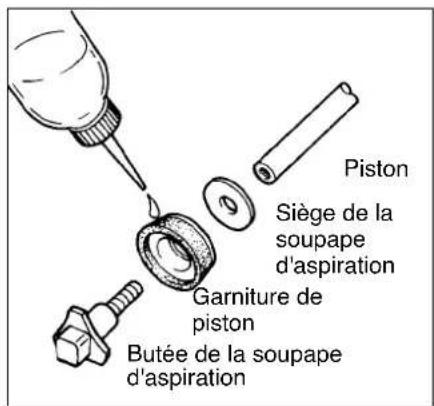

Piston et alentours

Vérifier si les pièces de l'éclaté sont endommagées, usées, cassées, etc. Lors du remontage, enduire la garniture du piston d'huile mobile.

Piston Siège de la soupape d'aspiration Garniture de piston Butée de la soupape d'aspiration

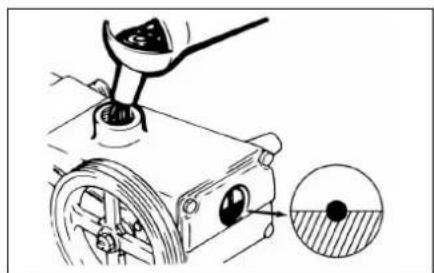

Remplacement de l'huile du carter moteur

Remplacer l'huile toutes les 50 heures d'utilisation après l'utilisation initiale.

Nous vous remercions de votre achat. Il va sans dire que, le produit aura beau être d'une excellente qualité, il ne déploiera pas le maximum de ses performances s'il n'est pas utilisé correctement.

Lisez plusieurs fois ce manuel avant de mettre l'appareil en service afin d'en tirer le maximum de profit.

Les vaporisateurs automoteurs sont conçus à des fins agricoles ou d'irrigation et non des fins industrielles. En conséquence, n'utilisez pas de produits chimiques, eau de mer, eau chaude, etc. Quand vous utilisez des produits agrochimiques, lisez attentivement leur mode d'emploi et suivez-le.

Pour de plus amples informations, veuillez vous adresser au revendeur agréé Maruyama le plus proche, ou bien vous renseigner auprès du magasin où vous avez acheté ce produit.

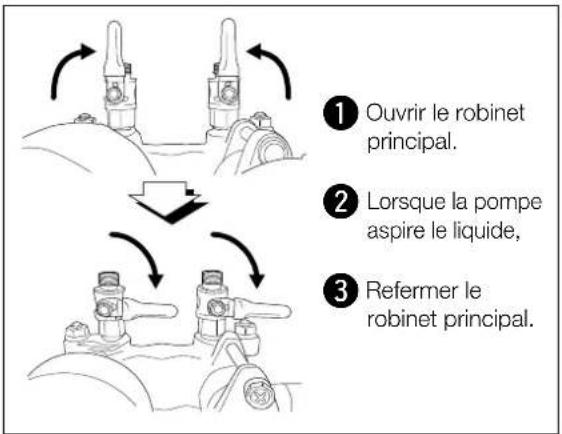

Si la pompe n'aspire pas le liquide


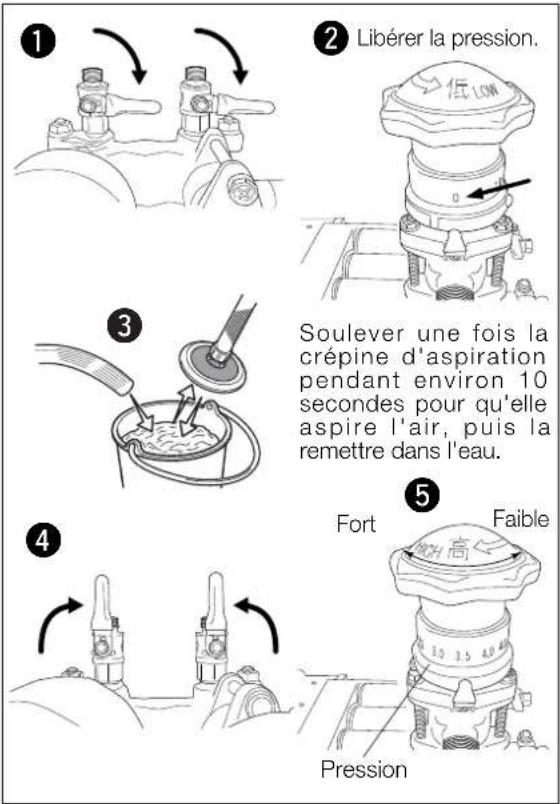

Si les tuyaux vibrent ...

Les tuyaux vibrent lorsque l'air est rejeté de la chambre à air. Les vibrations cesseront dès que l'air sera relâché comme suit.

① ② Libérer la pression. Soulever une fois la crépine d'aspiration pendant environ 10 secondes pour qu'elle aspire l'air, puis la remettre dans l'eau. ③ ④ ⑤ Fort Faible Pression

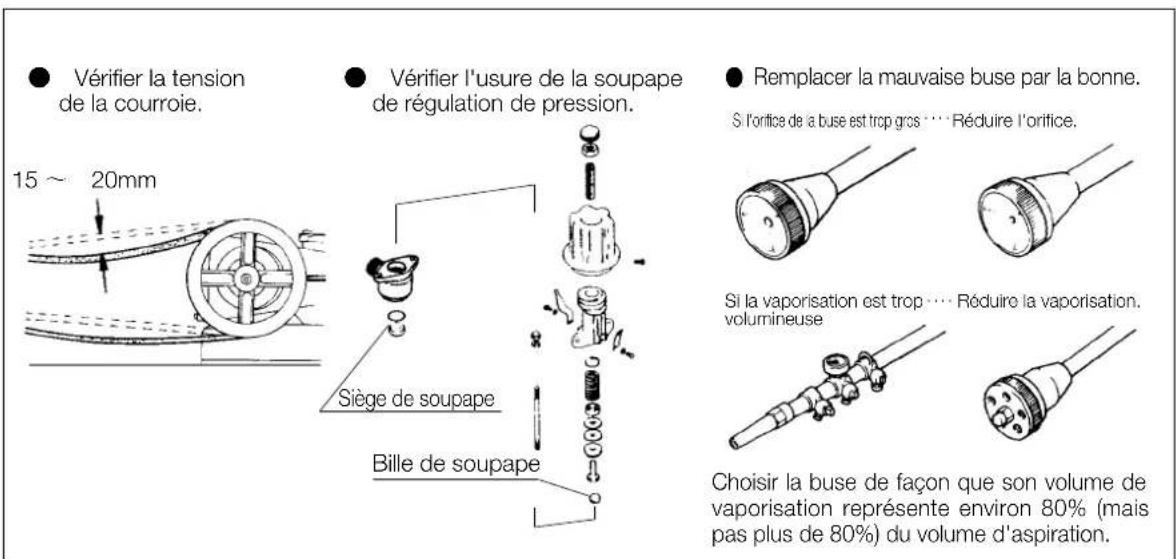

Si l'accumulation de pression ne s'effectue pas...

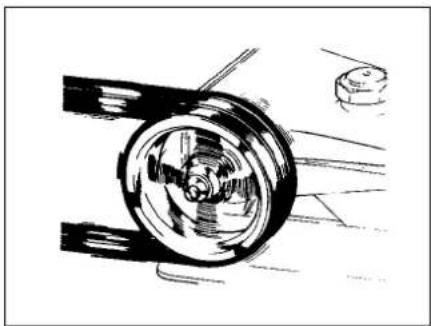

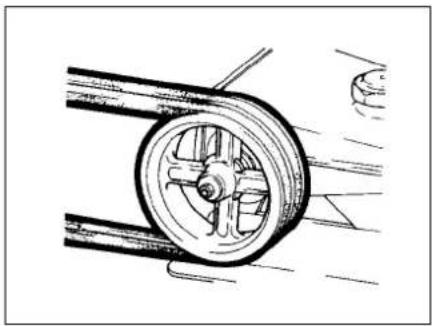

Vérifier la tension de la courroie. 15 ~ 20mm Siège de soupape Bille de soupape Vérifier l'usure de la soupape de régulation de pression. Remplacer la mauvaise buse par la bonne. Si l'orifice de a buse est trop gros .... Réduire l'orifice. Si la vaporisation est trop.... Réduire la vaporisation. volumineuse Choisir la buse de façon que son volume de vaporisation représente environ 80% (mais pas plus de 80%) du volume d'aspiration.
