MANUAL DE USUARIO 302656 Aplic

Índice de contenidos

1. Artículos suministrados....64
2. Datos técnicos....64
3. Detalles del producto....64
4. Instalación y montaje....65
5. Puesta en funcionamiento....67
6. Funciones....70
7. Funciones adicionales....71
8. Botones y funciones....74
9. Sustituir las pilas....74
10. Observaciones adicionales para este dispositivo....75
11. Eliminación de errores....75
12. Advertencias de seguridad y exoneración de responsabilidad.....76
13. Indicaciones de eliminación....76
14. Indicaciones sobre la eliminación de baterías....77

Gracias por escoger un producto de aplic. Para que pueda disfrutar durante mucho tiempo de su adquisición, le rogamos que lea atenta-mente las siguientes instrucciones de uso.

1. Artículos suministrados

• Ordenador de bicicleta
• Soporte
• Sensor Reed, sin cables
• Imán de la memoria
• Accesorios de montaje

2. Datos técnicos

Suministro de energía 1 pila de 3V, tipo CR2032

gama de frecuencias 125KHz

potencia de transmisión -24,001dBm

Dimensiones (Alt. x Anch. 58,5 mm x 42,5 mm x 17,5 mm x Prof.)

Clase de protección IP 65

Temperatura de funciona- de -20°C a +70°C miento

Propiedades • Hora

• Cronómetro
• Temperatura
• ON/OFF automático
• Iluminación de fondo
• Indicador de velocidad
• Indicador del tiempo de recorrido
• Indicador de la distancia de recorrido
• Memoria incorporada

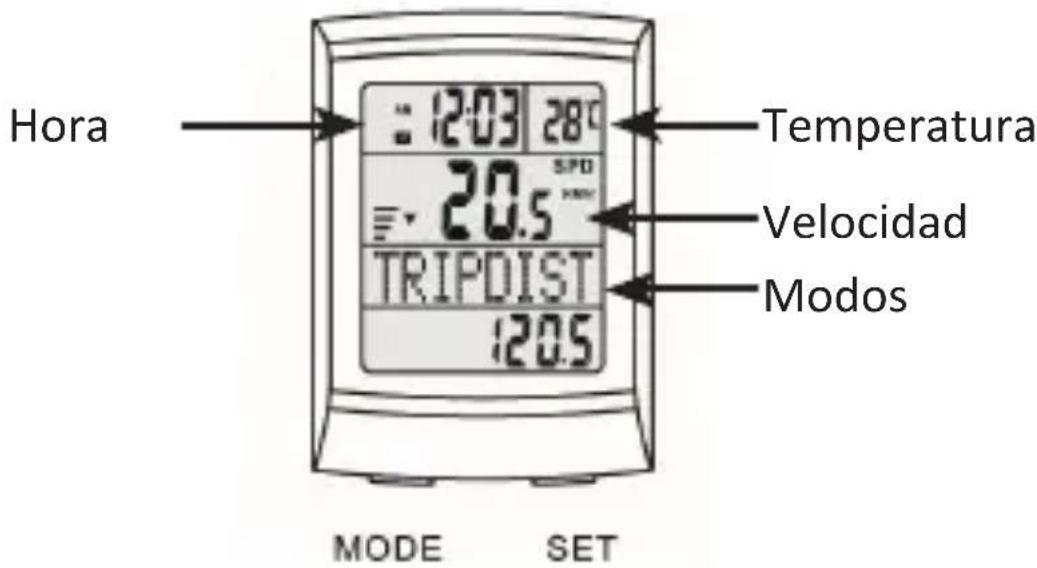

3. Detalles del producto

Hora : 12:03 28°C 20.5 TRIPDIST 120.5 Temperatura Velocidad Modos MODE SET

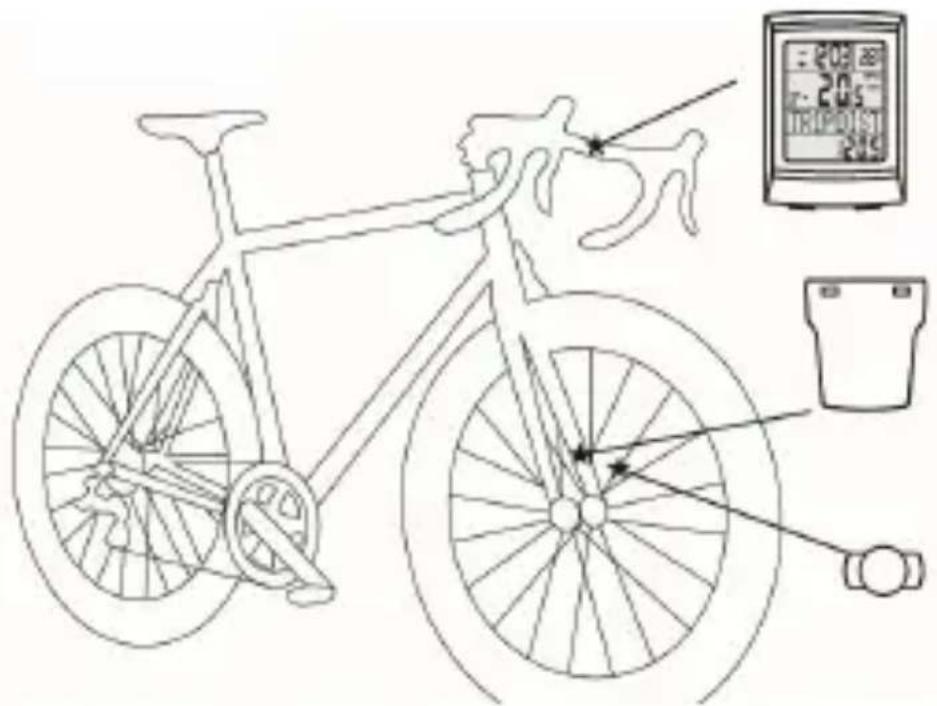

4. Instalación y montaje

Saque el aparato del embalaje y retire todo el material de embalaje. Asegúrese que antes de la puesta en funcionamiento el dispositivo no presente ningún daño externo.

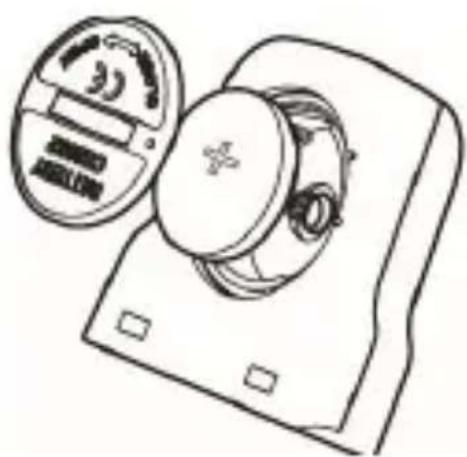

Coloque la pila en el compartimento para pilas antes de puesta en funcionamiento y el montaje. Abra para ello el compartimento para pilas de la parte posterior del dispositivo y del sensor sin cables (sensor Reed) con la ayuda de una moneda u objeto similar en

sentido contrario a las agujas del reloj. Coloque una pila de 1,5 V, tipo CR2032 en el compartimento para pilas. Asegúrese de que el polo positivo indica hacia la cubierta del compartimento para pilas. A continuación, cierre el compartimento para pilas.

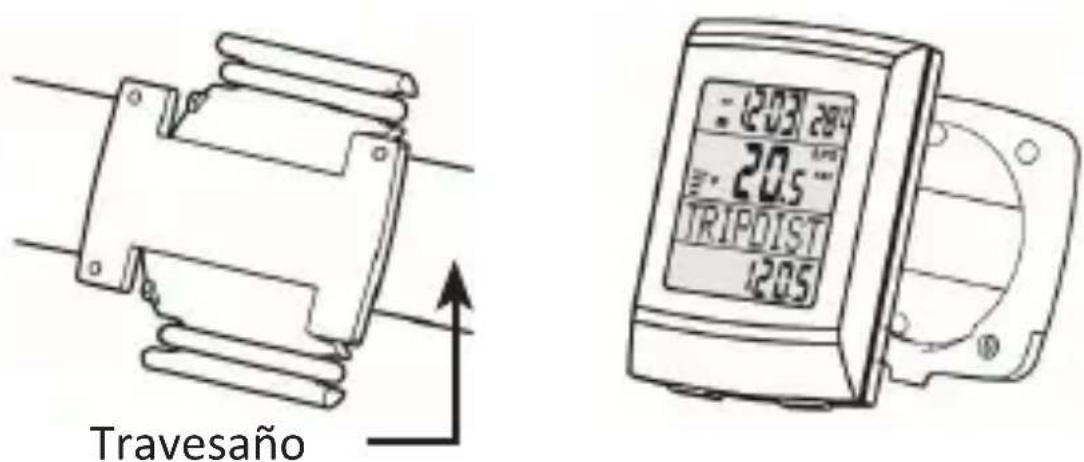

Instalación del soporte

Pegue la ancha plaquita de goma en la parte interior de la curvatura para evitar resbalamientos eventuales. Sitúe el soporte con la curvatura hacia abajo sobre el manillar de su bicicleta en la posición deseada. Tome el anillo de fijación de goma suministrado y engánche-lo a los medios de fijación previstos para ello, de modo que el soporte se ajuste de forma segura al manillar.

Travesaño -203 280 205 TRIPDIST 1205

Indicación: De forma alternativa también puede colocar el ordenador de bicicleta en la barra central de su bicicleta. Para ello tiene que desenroscar la curvatura del soporte y enroscarlos desplazado 90°.

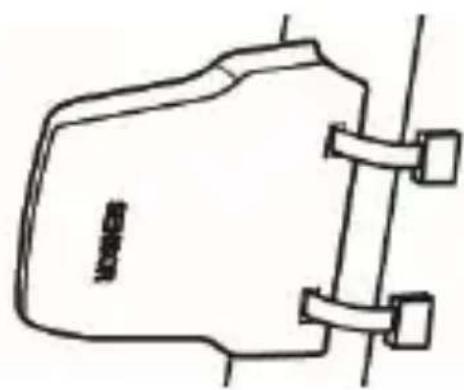

Instalación del transmisor sin cableado

Pegue la alargada plaquita de goma en la parte interior del transmisor y colóquelo en la horquilla de rueda. Fije el sensor con ayuda del sujetacables suministrado. El lado del sensor del transmisor tiene que indicar en la dirección de los radios. Asegúrese que el sensor no entre en contacto con los radios.

Instalación del imán

Desenrosque los imanes y el soporte del imán uno del otro. A continuación, sitúe la placa de plástico con la guía en la parte superior de un radio. Atornille a continuación los imanes y la tuerca a la placa de goma, de modo que el radio se atornille.

Indicación: La mínima distancia entre el imán y el transmisor debería estar por debajo de 5mm para garantizar una transmisión óptima. Trate de ajustar los imanes en consecuencia.

5. Puesta en funcionamiento

El sistema será completamente reinicializado cuando cambie la pila. Antes de poner en funcionamiento el dispositivo, recomendamos reinicializarlo una vez más. Para ello quiten la pila y vuelva ponerla.

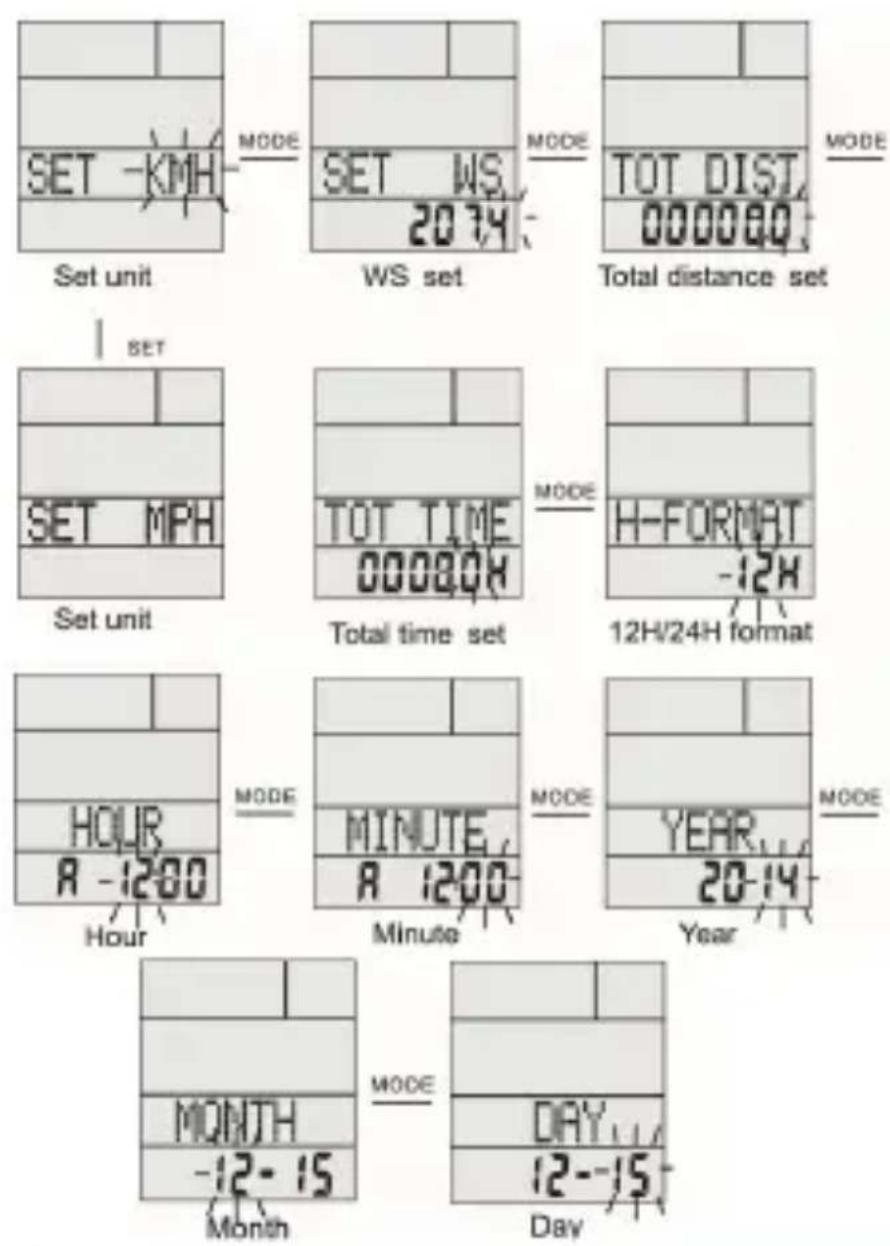

Ajustes

Existen dos opciones para acceder a los ajustes del sistema.

• Los ajustes del sistema se abren cuando se cambia o se ponen una nueva pila.
• Pulse el botón "Mode" en el modo hora (Clock) durante 2 segundos en la pantalla estándar.

Pulse el botón "SET" para cambiar el valor actual. Para acceder al siguiente menú de ajustes, accione el botón "MODE". La secuencia de ajustes es la siguiente: KMH/MPH -> Tamaño de los neumáticos -> Distancia total -> Tiempo total -> 12/24 horas -> Hora -> Minutos -> Año -> Mes -> Día

Indicación: Mida el tamaño de las ruedas antes de indicar el tamaño de las ruedas (WS). Existen los siguientes métodos de medición.

• Anote el tamaño marcado de la rueda y consulte en la siguiente tabla, para en caso necesario encontrar el correspondiente tamaño.

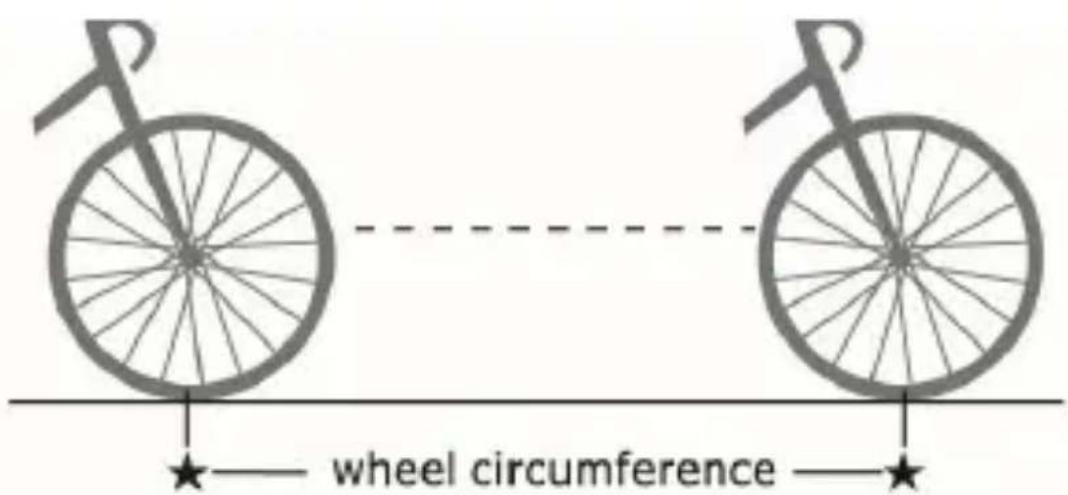

• Marque con un punto en los neumáticos de la bicicleta deseados y desplace la bicicleta hacia delante en un giro de los neumáticos. El tamaño de las ruedas es la distancia que ha recorrido.

Asegúrese de que el tamaño de las ruedas es exacto, ya que el mismo influye de forma importante en la exactitud de los datos medidos.

Ejemplo del método de medición 1:

Diagrama de tamaño de las ruedas

Promedio de las ruedas Valor del tamaño de las ruedas (en mm)
20 pulgadas 40-406 1530
20 pulgadas 54-406 1590
24 pulgadas 47-507 1860
24 pulgadas 54-507 1920
26 pulgadas 25-559 1940
26 pulgadas 40-559 2000
26 pulgadas 50-559 2040
26 pulgadas 57-559 2100
26 pulgadas 37-590 2090
26 pulgadas 60-559 2150
27 pulgadas 32-630 2180
28 pulgadas 20-622 2110
28 pulgadas 25-622 2130
28 pulgadas 30-622 2260
28 pulgadas 35-622 2185
28 pulgadas 37-622 2190
28 pulgadas 40-622 2220
28 pulgadas 42-622 2230
28 pulgadas 47-622 2280
28 pulgadas 50-622 2280
28 pulgadas 54-622 2295
28 pulgadas 60-622 2350
28 pulgadas 40-635 2240

6 Funciones

SPD ≡ 20.5 KMH

La barra de velocidad se mueve durante la marcha según la velocidad actual. Esto significa que el ordenador de bicicleta está recibiendo una señal de velocidad. En la pantalla aparece la velocidad actual.

Funciones adicionales

101 28°C ≡^ 20.5 SPD KWH CLOCK A 12:03

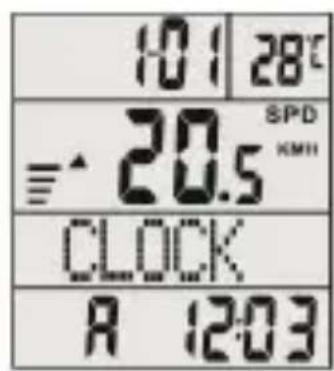

Clock

MODE

Aquí se indica la hora actual en modo 12 o 24 horas.

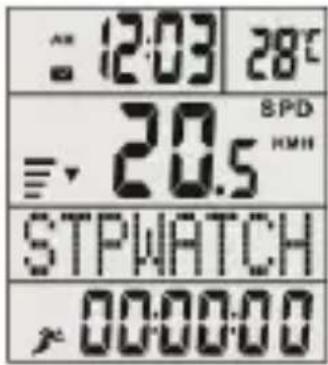

Cronómetro (STPWATCH)

Pulse el botón "SET" para iniciar o parar el cronómetro. Cuando mantenga pulsado el botón "SET" durante aprox. 3 segundos, se reinicializá el cronómetro. Esta función está activa exclusivamente en el modo cronómetro.

Tiempo de recorrido (RTM)

Este modo registra el tiempo de recorrido desde la última reinicialización y lo muestra en pantalla.

Distancia de recorrido (TRIPDIST)

En este caso se registra y se indica en pantalla la distancia de recorrido desde la última reinicialización.

Tiempo de recorrido (RIDETIME)

En este modo se indica en pantalla el tiempo de recorrido actual desde la última reinicialización. El tiempo se detendrá tan pronto como interrumpa la marcha y se reanudará cuando prosiga con la marcha.

Velocidad máxima (MAXSPEED)

Aquí se registra la velocidad máxima desde la última reinicialización y la muestra en pantalla.

Velocidad media (AVGSPEED)

Este modo registra la velocidad media desde la última reinicialización y la muestra en pantalla. La velocidad media se calcula al dividir la distancia de recorrido entre el tiempo de recorrido.

Trip arriba/abajo (TRIP Up/Down)

Pulse en el modo "TRIP" el botón "SET" durante 2 segundos, para elegir el modo entre incrementar (up) o disminuir (down). Confirme las entradas con el botón "Mode".

Distancia de recorrido total (TOT DIST)

Este modo indica la distancia de recorrido total en kilómetros.

Cuando se cambie la pila, la distancia de recorrido total se puede volver a ajustar en los ajustes iniciales. Anote el valor actual antes de sustituir la pila.

Tiempo de recorrido total (TOT TIME)

Aquí se indican el tiempo de recorrido total. Cuando se cambie la pila, el tiempo de recorrido total se puede ajustar de nuevo en los ajustes iniciales. Anote el valor actual antes de sustituir la pila.

Memoria (MEMORY)

Pulse el botón "SET" en el modo memoria para consultar de nuevo los datos de los últimos 7 días. Se muestran datos, distancia, tiempo de recorrido, velocidad máxima, velocidad media, etc. Estos valores discurren en la pantalla uno tras otro. Cada día a las 0:00 horas se guardan los datos del día anterior.

Modo Scan

El modo "Scan" cambia de forma automática cada 4 segundos entre el tiempo de recorrido (RTM), la distancia de recorrido (DST), la velocidad máxima (MXS) y la velocidad media (AVS).

6.1 Conectar la iluminación de fondo

Para conectar o desconectar la iluminación de fondo, tiene que pulsar al mismo tiempo los botones "SET" y"MODE". En la pantalla aparece bien EL ON (iluminación de fondo conectada) o bien EL OFF (iluminación de fondo desconectada). Si la iluminación de fondo está conectada, se ilumina la misma cada vez durante 3 segundos, tan pronto como se pulse un botón.

7. Botones y funciones

Botón Mode:

Con el botón "MODE" pueden cambiar entre las diferentes funciones.

Botón Set:

Con el botón "SET" se pueden adaptar los valores en los ajustes o puede p.ej., iniciar el cronómetro montado.

Reinicialización:

Pulse y mantenga pulsado el botón "SET" durante unos 5 segundos. En la pantalla aparece la inscripción "RESET". A continuación, esta inscripción parpadea dos veces y se reinicializa el correspondiente valor.

Esta función se utiliza exclusivamente en los modos "tiempo de recorrido (RIDETIME)", "distancia de recorrido (TRIPDIST)", "velocidad máxima (MAXSPEED)" y "velocidad media (AVGSPEED)".

Modo de reposo:

El ordenador de bicicleta inicia el modo de reposo (Auto ON/OFF) cuando no recibe ninguna señal en aproximadamente 4 minutos. Durante el modo de reposo se muestra la velocidad actual.

Tan pronto como el sensor de movimiento detecta dentro del ordenador un movimiento, se conecta de forma automática y recibe los datos del sensor Reed.

8. Sustituir las pilas

Sustituya las pilas, si aparece el símbolo de pilas o la pantalla es solamente apenas visible. Asegúrese antes de sustituir las pilas de que anote, sí así lo desea, la distancia de recorrido total (TOT DIST) y el tiempo de recorrido total (TOT TIME), si así lo desea, ya que estos valores se reinicializan en un cambio de pila.

A continuación puede abrir el compartimento para pilas de la parte posterior y sustituir las pilas. Utilice exclusivamente pilas del tipo CR2032. Asegúrese en cualquier caso que la pila está polarizada correctamente. El polo positivo de la pila debe indicar hacia la tapa de las pilas. Vuelva a cerrar posteriormente el compartimento para pilas.

¡Indicación! ¡Atención!

9. Observaciones adicionales para este dispositivo

• El ordenador de bicicleta puede usarse en días lluviosos, pero en ningún caso puede éste sumergirse en agua.
• No deje el ordenador de bicicleta sin vigilancia en la bicicleta.
• Proteja el dispositivo de la radiación solar intensa.
• Compruebe en intervalos regulares la distancia entre el sensor y los imanes.
• No utilice alcohol o ningún producto de limpieza agresivo o químico para la limpieza del dispositivo.
• Preste atención al tráfico durante la marcha. No se distraiga por el ordenador de bicicleta.

10. Eliminación de errores

Error Causa del error Eliminación de errores
La pantalla está en negro	El ordenador de bicicleta puede haber estado al sol durante demasiado tiempo	Guarde el ordenador de bicicleta en un lugar a la sombra y fresco mientras no lo este utilizando.
La pantalla se actualiza lenta-mente	La temperatura ambiente es muy baja	Guarde el dispositivo en un ambiente con una temperatura normal.
La pantalla está apagada	• La pila está baja• La pila está mal montada	• Sustituya la pila• Inserte la pila de forma correcta
No está disponible ninguna indicación de velocidad o la representación visualizada es defectuosa	Las distancia entre el imán y el sensor es muy grandeEl sensor no está correctamente instaladoEl tamaño de las ruedas ajustado no es correcto	Disminuya la distancia entre el imán y el sensor (máx. 60 cm)Compruebe la posición del sensor y ajustela en caso necesarioVuelva a medir el tamaño de las ruedas y ajustela correctamente

11. Instrucciones de seguridad y exención de responsabilidad

No intente nunca abrir el dispositivo para repararlo o modificarlo. Evite entrar en contacto con las tensiones de la red. No cortocircuite el producto. El dispositivo no está homologado para el uso al aire libre, manténgalo siempre seco. Protéjalo de una elevada humedad ambiental, agua y nieve. No exponga el dispositivo a altas temperaturas.

Compruebe el dispositivo antes de utilizarlo por si presentara algún deterioro. No utilice el dispositivo si ha recibido un golpe o se ha dañado de cualquier otro modo. Respete las disposiciones y restricciones nacionales. No utilice el dispositivo para otros fines a los detallados en el manual. Este producto no es un juguete. Manténgalo alejado de los niños o las personas con discapacidad mental. Toda reparación o modificación en el dispositivo que no haya sido efectuada por el proveedor original ocasiona la pérdida de todos los derechos de garantía. El dispositivo solo puede ser utilizado por personas que hayan leído y comprendido este manual. Las especificaciones del producto pueden cambiar sin un aviso previo.

12. Indicaciones para la eliminación

Según la directiva europea WEEE, está prohibido eliminar los equipos eléctricos y electrónicos con la basura doméstica. Sus componentes se deben llevar por separado a los puntos de reciclaje o eliminación correspondientes, ya que componentes venenosos y peligrosos

pueden dañar el medio ambiente a largo plazo si no se eliminan correctamente. Como consumidor, la ley sobre residuos eléctricos y electrónicos alemana (ElektroG) le obliga a devolver gratuitamente los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, el punto de venta o al punto público de recogida establecido para ello. El derecho regional regula particularidades al respecto. El símbolo en el producto, el manual de uso y/o el embalaje advierte de estas disposiciones. Esta forma de separación de materiales, reutilización y eliminación le permite contribuir en gran medida a proteger nuestro entorno.

13. Indicaciones sobre eliminación de baterías

En relación con la distribución de baterías o con el suministro de aparatos que contienen baterías, el ofertador está obligado a indicar al cliente lo siguiente: El cliente como usuario final está obligado por ley a devolver las baterías usadas. Puede devolver gratuitamente las baterías viejas, que el ofertador utiliza o ha utilizado como baterías nuevas en el surtido, al almacén de distribución (dirección de distribución) del ofertador. Los símbolos que figuran en las baterías tienen los siguientes significados: Pb = batería contiene más de 0,004 porcientos de masa de plomo, Cd = batería contiene más de 0,002 porcientos de masa de cadmio, Hg = batería contiene más de 0,0005 porcientos de masa de mercurio.

El símbolo del contenedor de basura tachado significa que la batería no debe ser depuesta en la basura doméstica.

Directiva WEEE: 2012/19/EU

N.º reg. WEEE: DE 67896761

Por la presente, la empresa WD Plus GmbH declara que el dispositivo 302656/20180528SZ187 cumple los requisitos fundamentales y las demás disposiciones específicas 2014/53/EU. Puede obtener una declaración de conformidad íntegra en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://www.ganzeinfach.de/
