BEDIENUNGSANLEITUNG 302656 Aplic

1. Lieferumfang....3
2. Technische Daten....3
3. Produkt-Details....4
4. Installation und Montage....4
5. Inbetriebnahme....6
6. Funktionen....9
7. Weitere Funktionen....10
8. Tasten und Funktionen......13
9. Batterien austauschen....13
10. Zusätzliche Hinweise zu diesem Gerät......14
11. Fehlerbehebung....14
12. Sicherheitshinweise und Haftungsausschluss....15
13. Entsorgungshinweise....16
14. Hinweise zur Batterieentsorgung......16

Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Fahrradcomputer
• Halterung
• Reed-Sensor, kabellos
• Speichenmagnet
• Montagezubehör

2. Technische Daten

Spannungsversorgung 1x 3V Batterie Typ CR2032
Frequenzbereich 125KHz
Sendeleistung -24,001dBm
Abmessungen (H x B x T) 58,5mm x 42,5mm x 17,5mm
Schutzart IP 65
Arbeitstemperatur -20°C bis +70°C
Features • Uhrzeit	StoppuhrTemperaturAuto ON/OFFHintergrundbeleuchtungGeschwindigkeitsanzeigeFahrzeit-AnzeigeFahrdistanz-AnzeigeEingebauter Speicher

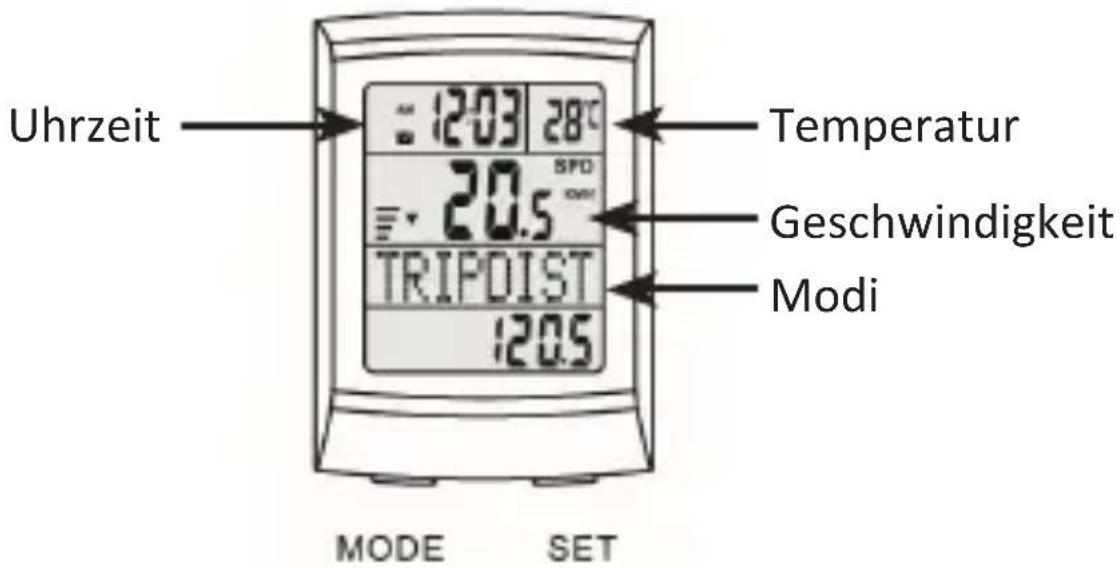

3. Produkt-Details

Uhrzeit 12:03 28°C SFD 20.5 TRIPDIST 12:05 Temperatur Geschwindigkeit Modi MODE SET

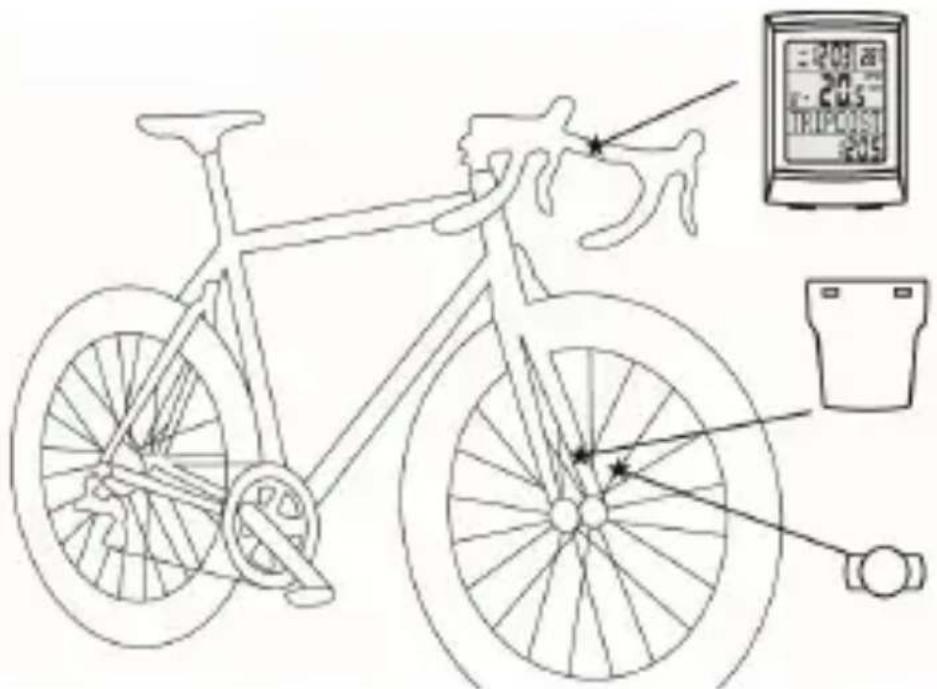

4. Installation und Montage

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Vergewissern Sie sich vor der Inbetriebnahme, dass das Gerät keine äußerlichen Schäden aufweist.

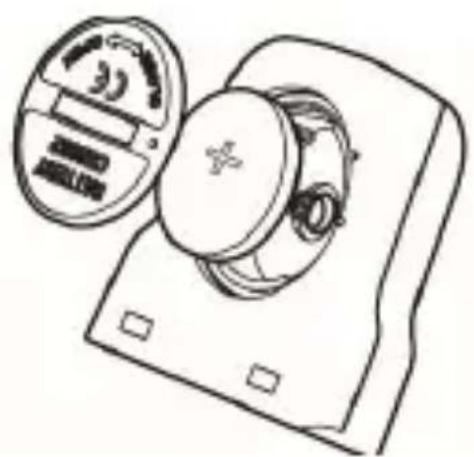

Legen Sie vor der Inbetriebnahme und der Montage die Batterie in das Batteriefach ein. Öffnen Sie dafür das Batteriefach auf der Rückseite des Gerätes und des kabellosen Sensors (Reed-Sensor) mithilfe einer Münze oder einem ähnlichen Gegenstand entgegen des

Uhrzeigersinns. Legen Sie eine 1,5V Typ CR2032 Batterie in das Batteriefach ein. Vergewissern Sie sich, dass der Pluspol der Batterie zur Batteriefach-Abdeckung zeigt. Schließen Sie das Batteriefach im Anschluss.

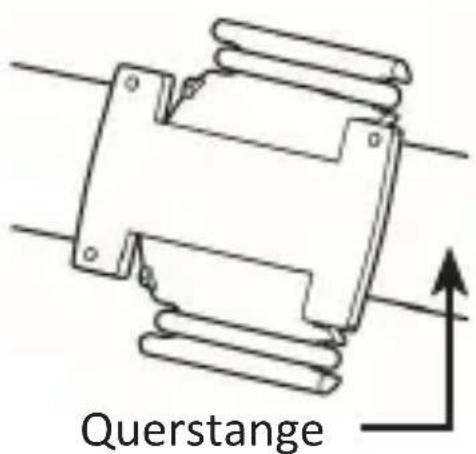

Installation der Halterung

Kleben Sie das breite Schaumstoffplättchen auf die Innenseite der Wölbung, um ein eventuelles Rutschen zu vermeiden. Legen Sie die Halterung mit der Wölbung nach unten auf den Lenker Ihres Fahrrades an die gewünschte Position. Nehmen Sie den mitgelieferten Gummi-Befestigungsrung und haken Sie diesen in die dafür vorgesehenen Halterungsvorrichtungen ein, sodass die Halterung fest auf dem Lenker sitzt.

Hinweis: Alternativ können Sie den Fahrradcomputer auch an die Mittelstange Ihres Fahrrads anbringen. Dafür müssen Sie die Wölbung der Halterung abschrauben und um 90° versetzt anschrauben.

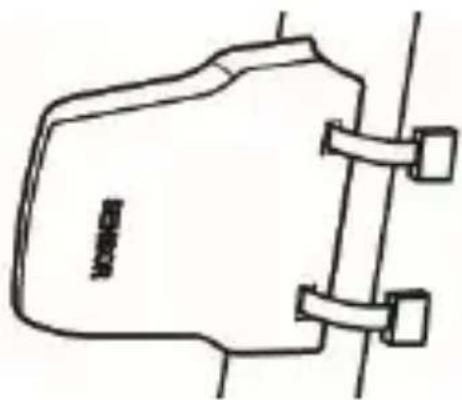

Installation des kabellosen Senders

Kleben Sie das längliche Schaumstoffplättchen auf die Innenseite des Senders und legen Sie diesen an die Radgabel an. Befestigen Sie den Sensor mithilfe der mitgelieferten Kabelbinder. Die Sensorseite des Senders muss in Richtung der Speichen zeigen. Stellen Sie sicher, dass der Sensor nicht mit den Speichen in Kontakt kommt.

Schrauben Sie den Magneten und die Magnethalterung auseinander. Im Anschluss legen Sie die Plastikplatte mit der Führung an der Oberseite in eine Speiche. Schrauben Sie anschließend den Magneten und die Mutter an die Kunststoffplatte, sodass die Speiche festgeschraubt wird.

Hinweis: Die minimale Distanz zwischen Magnet und Sender sollte unter 5mm liegen, um eine optimale Übertragung zu gewährleisten. Versuchen Sie den Magneten entsprechend anzupassen.

5. Inbetriebnahme

Das System wird komplett zurückgesetzt, wenn Sie die Batterie austauschen. Bevor Sie das Gerät in Betrieb nehmen, empfehlen wir, dieses einmal zurückzusetzen. Entnehmen Sie dafür die Batterie und legen Sie diese erneut ein.

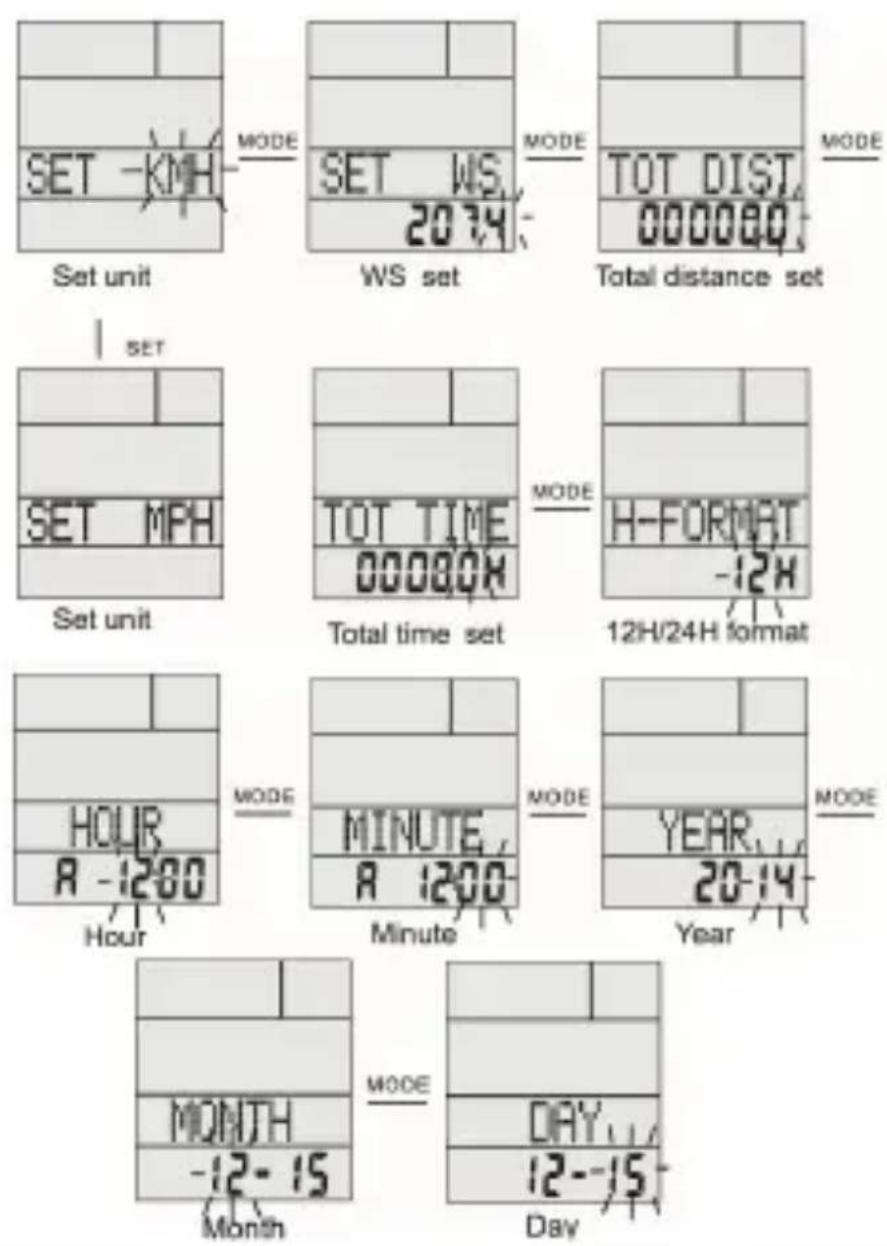

Einstellungen

Um in die Systemeinstellungen zu gelangen, existieren zwei Möglichkeiten.

• Die Systemeinstellungen werden aufgerufen, wenn die Batterie ausgetauscht oder neu eingelegt wird.
• Drücken der "Mode"-Taste im Uhrzeit-Modus (Clock) für 2 Sekunden im Standardbildschirm.

Drücken Sie zum Ändern des aktuellen Wertes die "SET"-Taste. Um in das nächste Einstellungsmenü zu gelangen, betätigen Sie die "MO-DE"-Taste. Die Einstellungsreihenfolge ist wie folgt: KMH/MPH -> Reifenumfang -> Gesamte Distanz -> Gesamte Zeit -> 12/24-Stunden -> Stunde -> Minute -> Jahr -> Monat -> Tag

Hinweis: Messen Sie den Radumfang, bevor Sie den Radumfang (WS) angeben. Es gibt folgende Messmethoden:

• Notieren Sie die markierte Größe des Rades und sehen Sie in der nachfolgenden Tabelle nach, um gegebenenfalls den entsprechenden Umfang zu finden.

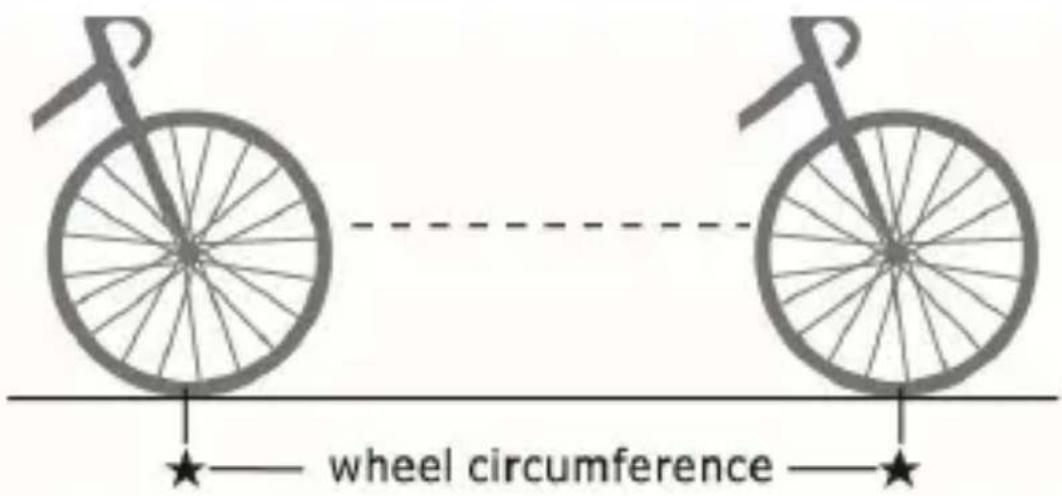

• Markieren Sie einen Punkt am gewünschten Fahrradreifen und schieben Sie das Fahrrad eine Reifenumdrehung nach vorne. Der Radumfang ist die Distanz, die Sie zurückgelegt haben.

Stellen Sie sicher, dass der Radumfang präzise ist, da dies die Genau- igkeit der Messdaten stark beeinträchtigt.

Beispiel für die Messmethode 1:

Tabelle der Radumfänge

Reifendurchschnitt Radumfangswert (in mm)
20 Zoll 40-406 1530
20 Zoll 54-406 1590
24 Zoll 47-507 1860
24 Zoll 54-507 1920
26 Zoll 25-559 1940
26 Zoll 40-559 2000
26 Zoll 50-559 2040
26 Zoll 57-559 2100
26 Zoll 37-590 2090
26 Zoll 60-559 2150
27 Zoll 32-630 2180
28 Zoll 20-622 2110
28 Zoll 25-622 2130
28 Zoll 30-622 2260
28 Zoll 35-622 2185
28 Zoll 37-622 2190
28 Zoll 40-622 2220
28 Zoll 42-622 2230
28 Zoll 47-622 2280
28 Zoll 50-622 2280
28 Zoll 54-622 2295
28 Zoll 60-622 2350
28 Zoll 40-635 2240

6. Funktionen

SPD 20.5 KMH

Der Geschwindigkeitsbalken bewegt sich während der Fahrt entsprechend der aktuellen Geschwindigkeit. Dies bedeutet, dass der Fahrradcomputer ein Geschwindigkeitssignal em-

pfängt. Im Display erscheint die aktuelle Geschwindigkeit.

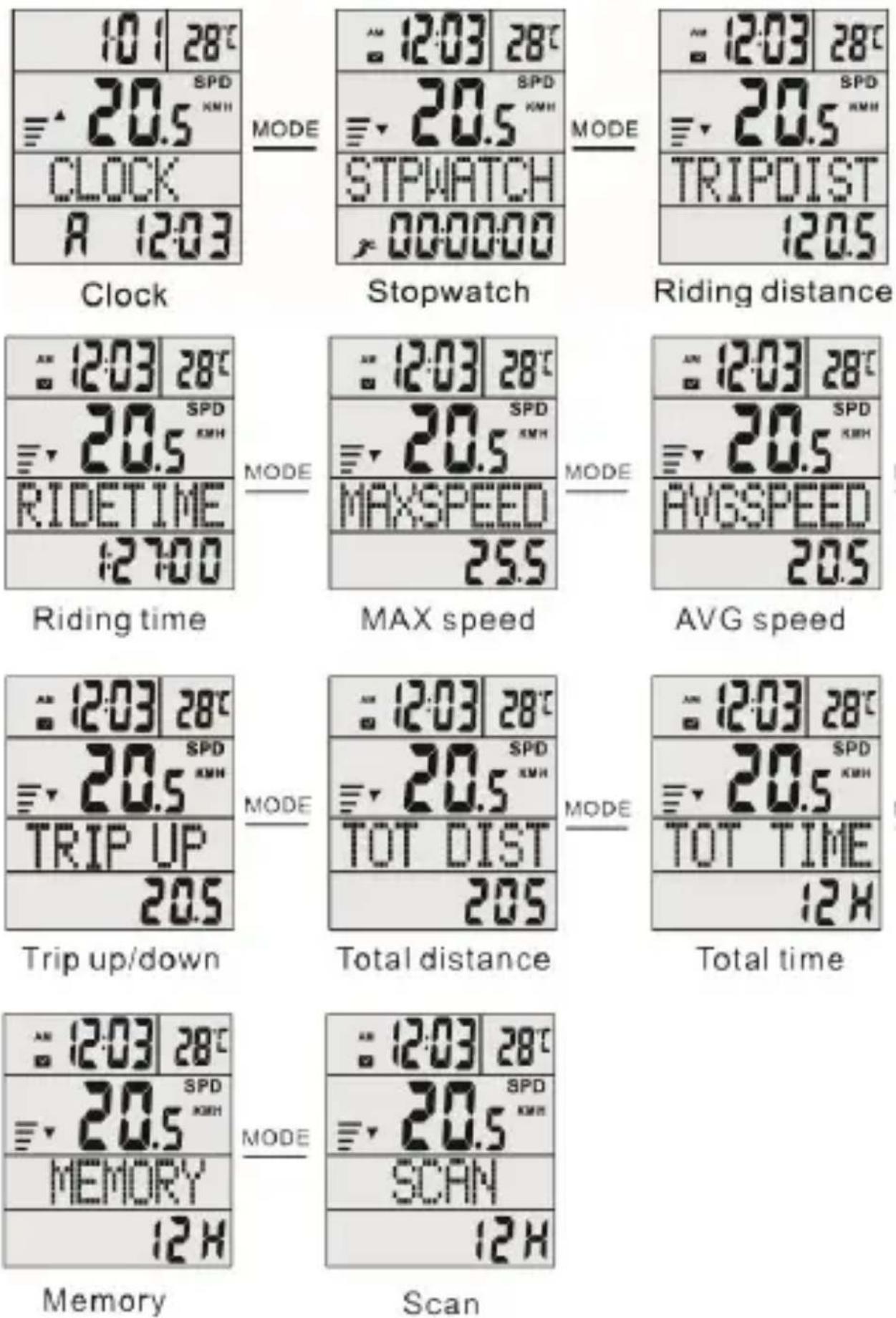

Weitere Funktionen

Uhrzeit (CLOCK)

Hier wird die aktuelle Uhrzeit im 12- oder 24-Stunden Modus angezeigt.

Stoppuhr (STPWATCH)

Drücken Sie die "SET"-Taste, um die Stoppuhr zu starten oder zu stoppen. Wenn Sie die "SET"-Taste für ca. 3 Sekunden gedrückt halten, wird die Stoppuhr zurückgesetzt. Diese Funktion funktioniert ausschließlich im Stoppuhr-Modus.

Fahrzeit (RTM)

Dieser Modus nimmt die Fahrzeit seit dem letzten Zurücksetzen auf und zeigt diese im Display an.

Fahrdistanz (TRIPDIST)

Hierbei wird die Fahrdistanz seit dem letzten Zurücksetzen aufgenommen und im Display angezeigt.

Fahrzeit (RIDETIME)

In diesem Modus wird die aktuelle Fahrzeit seit dem letzten Zurücksetzen im Display angezeigt. Die Zeit wird angehalten, sobald Sie Ihre Fahrt unterbrechen, und sie wird erneut fortgesetzt, wenn Sie weiterfahren.

Maximale Geschwindigkeit (MAXSPEED)

Hier wird die maximale Geschwindigkeit seit dem letzten Zurücksetzen aufgenommen und diese im Display angezeigt.

Durchschnitts-Geschwindigkeit (AVGSPEED)

Dieser Modus nimmt die durchschnittliche Geschwindigkeit seit dem letzten Zurücksetzen auf und zeigt diese im Display an. Die Durchschnitts-Geschwindigkeit wird mit der Fahrdistanz dividiert durch die Fahrzeit berechnet.

Trip hoch/runter (TRIP Up/Down)

Drücken Sie im „TRIP“-Modus die Taste „SET“ für 2 Sekunden, um

den Modus zwischen Hochzählen (up) oder Herunterzählen (down) auszuwählen. Bestätigen Sie die Eingaben mit der „Mode“-Taste.

Gesamte Fahrdistanz (TOT DIST)

Der Modus zeigt die gesamte Fahrdistanz in Kilometern an. Wenn die Batterie gewechselt wird, kann die gesamte Fahrdistanz in den Start-Einstellungen wieder eingestellt werden. Notieren Sie sich, bevor Sie die Batterie entnehmen, den aktuellen Wert.

Gesamte Fahrzeit (TOT TIME)

Hier wird die gesamte Fahrzeit angezeigt. Wenn die Batterie ge- wechselt wird, kann die gesamte Fahrzeit in den Start-Einstellungen wieder eingestellt werden. Notieren Sie sich, bevor Sie die Batterie entnehmen, den aktuellen Wert.

Speicher (MEMORY)

Drücken Sie die „SET“-Taste im Speicher-Modus, um die Daten der letzten 7 Tage noch einmal aufzurufen. Angezeigt werden Datum, Distanz, Fahrzeit, maximale Geschwindigkeit, durchschnittliche Geschwindigkeit etc. Diese Werte laufen im Display nacheinander durch. Jeden Tag um 0:00 Uhr werden die Daten vom vorherigen Tag gespeichert.

Scan-Modus

Der "Scan"-Modus wechselt automatisch alle 4 Sekunden zwischen der Fahrzeit (RTM), der Fahr-Distanz (DST), der maximalen Geschwindigkeit (MXS) und der Durchschnitts-Geschwindigkeit (AVS).

6.1 Hintergrundbeleuchtung einschalten

Um die Hintergrundbeleuchtung ein- oder auszuschalten, müssen Sie die "SET" und die "MODE"-Taste gleichzeitig drücken. Im Display erscheint entweder EL ON (Hintergrundbeleuchtung eingeschaltet)

oder EL OFF (Hintergrundbeleuchtung ausgeschaltet). Wenn die Hintergrundbeleuchtung eingeschaltet ist, erleuchtet diese jedes Mal für 3 Sekunden, sobald eine Taste gedrückt wird.

7. Tasten und Funktionen

Mode-Taste:

Mit der "MODE"-Taste können Sie zwischen den verschiedenen Funktionen durchschalten.

Set-Taste:

Mit der "SET"-Taste lassen sich in den Einstellungen die Werte anpassen oder Sie können z.B. die eingebaute Stoppuhr starten.

Zurücksetzen:

Drücken und halten Sie die "SET"-Taste für ca. 5 Sekunden. Im Display erscheint ein Schriftzug "RESET". Dieser Schriftzug blinkt anschließend zweimal und es wurde der entsprechende Wert zurückgesetzt.

Diese Funktion kann ausschließlich in den Modi “Fahrzeit (RI-DETIME)”, “Fahr-Distanz (TRIPDIST)”, “Maximale Geschwindigkeit (MAXSPEED)” und “Durchschnitts-Geschwindigkeit (AVGSPEED)” angewendet werden.

Ruhemodus:

Der Fahrradcomputer startet den Ruhemodus (Auto ON/OFF), wenn dieser nach ungefähr 4 Minuten kein Signal empfängt. Im Ruhemodus ist die aktuelle Geschwindigkeit ausgeblendet.

Sobald der Bewegungssensor innerhalb des Computers eine Bewegung erkennt, schaltet dieser sich automatisch ein und empfängt die Daten des Reed-Sensors.

8. Batterie austauschen

Tauschen Sie die Batterien aus, wenn das Batterie-Symbol erscheint oder das Display nur noch schwach zu erkennen ist. Bevor Sie die Batterien austauschen, stellen Sie sicher, dass Sie, sofern gewünscht, die gesamte Fahrdistanz (TOT DIST) und die gesamte Fahrzeit (TOT TIME) notieren, da diese Werte bei einem Batteriewechsel zurückgesetzt werden.

Anschließend können Sie das Batteriefach auf der Rückseite öffnen und die Batterie austauschen. Verwenden Sie ausschließlich Batterien des Typs CR2032. Stellen Sie ebenfalls sicher, dass die Batterie korrekt gepolt ist. Der Pluspol der Batterie muss zu der Batterieabdeckung zeigen. Schließen Sie danach das Batteriefach wieder.

Hinweis! Achtung!

9. Zusätzliche Hinweise zu diesem Gerät

• Der Fahrrad-Computer kann an regnerischen Tagen verwendet werden. Dieser darf allerdings in keinem Fall unter Wasser getaucht werden.
• Lassen Sie den Fahrrad-Computer nicht unbeaufsichtigt am Fahrrad.
• Schützen Sie das Gerät vor intensiver Sonneneinstrahlung.
• Prüfen Sie in regelmäßigen Abständen den Abstand zwischen dem Sensor und dem Magneten.
• Benutzen Sie keinen Alkohol und keine aggressiven oder chemischen Reinigungsmittel zum Reinigen des Gerätes.
• Passen Sie während der Fahrt auf den Verkehr auf. Lassen Sie sich nicht von dem Fahrrad-Computer ablenken.

10. Fehlerbehebung

Fehler Fehlerursache Fehlerbehebung
Display ist schwarz	Der Fahrrad-Computer könnte zu lange in der Sonne gelegen haben	Bewahren Sie den Fahrradcomputer - während Sie diesen nicht benutzen - an einen schattigen und kühlem Platz auf.
Display aktualisiert langsam	Die Umgebungstemperatur ist zu niedrig	Bewahren Sie das Gerät in einer Umgebung mit einer normalen Temperatur auf.
Display ist aus	Batterie schwachBatterie falscheingebaut	Tauschen Sie die Batterie ausSetzen Sie die Batterie korrekt ein
Keine Geschwindigkeitsanzeige vorhanden oder fehlerhafter Display-darstellung	Distanz zwischen Magnet und Sensor ist zu großSensor nicht richtig angebrachtEingestellter Radumfang nicht korrekt	Distanz zwischen Magnet und Sensor verringern (max 60cm)Sensorposition überprüfen und gegebenenfalls anpassenMessen Sie den Radumfang erneut und stellen Sie diesen korrekt ein

11. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die

Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung be schrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

12. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

13 Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen:

Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich ver pflich tet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des An bie ters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 302656/20180528SZ187 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover https://www.ganzeinfach.de/
