| Tipo de producto | Tarjeta de sonido USB |
| Marca | CSL |
| Modelo | 300657 |
| Interfaz PC | USB 2.0 High Speed |
| Chipset de audio | Cmedia CM6206 |
| Salidas de audio | 5 tomas Jack de 3,5 mm (Line Out, Front L/R, Side L/R, Rear L/R, C/Sub) + 1 salida óptica Toslink (SPDIF-OUT) |
| Entradas de audio | 3 tomas Jack de 3,5 mm (Line In, Mic 1, Mic 2) + 1 entrada óptica Toslink (SPDIF-IN) |
| Compatibilidad con SO | Microsoft Windows 7/8/8.1/10/11 |
| Temperatura de funcionamiento | 0 °C a 40 °C |
| Alimentación | A través del puerto USB (5 V) |
| Longitud del cable USB | Aproximadamente 1 m |
| Peso | Aproximadamente 50 g |
| Material de la carcasa | Plástico |
| Funciones adicionales | Control de volumen, silencio, activación/desactivación del micrófono |
| Indicadores LED | LED de estado de funcionamiento, LED de estado del micrófono |
| Mantenimiento y limpieza | Limpiar con un paño seco y suave. Proteger de la humedad. |
| Instrucciones de seguridad | No abrir la carcasa, no exponer al agua, evitar temperaturas extremas. |
| Contenido del paquete | Tarjeta de sonido, cable USB, cable Toslink, CD de controladores, manual de instrucciones |
| Reparabilidad | Ninguna pieza reparable por el usuario. Confiar a un profesional. |
| Garantía | Conforme a las disposiciones legales (2 años en Francia) |
Preguntas frecuentes - 300657 CSL
Preguntas de los usuarios sobre 300657 CSL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Sistema hi-fi en formato PDF gratis! Encuentra tus instrucciones 300657 - CSL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 300657 de la marca CSL.
MANUAL DE USUARIO 300657 CSL
ESP: Los controladores actuales, las instrucciones de uso y otros documentos relevantes para este producto se pueden encontrar en nuestra página web.
Muchas gracias por haberse decidido por un producto de CSL. Para que pueda disfrutar durante mucho tiempo del dispositivo adquirido, le recomendamos que lea atentamente las siguientes instrucciones. Antes de la puesta en servicio de la mercancía suministrada, compruebe que esté completa e intacta.
1. Alcance del suministro
- Tarjeta de sonido USB
- Cable de conexión USB
- Cable de conexión Toslink
• CD de controladores - Breves instrucciones
2. Datos Técnicos

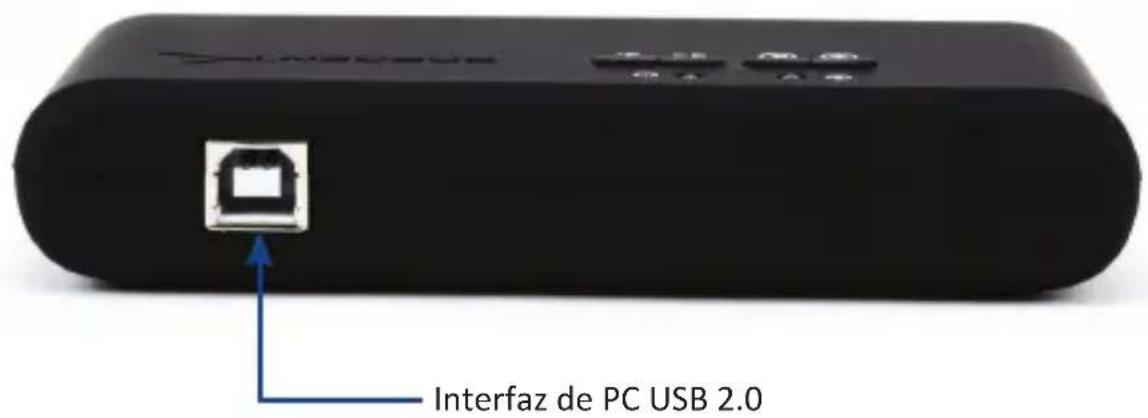

| Interfaz de PC USB 2.0 High Speed | |
| Salidas de audio | 5x Jacks (Line Out, Front L/R, Side L/R, Rear L/R, C/Sub)1x Toslink (SPDIF-OUT) |
| Entradas de audio • 3x Jacks (Line In, Mic 1, Mic 2)• 1x Toslink (SPDIF-IN) | |
| Chipset Cmedia CM6206 | |
| Sistemas operativos compatibles Microsoft Windows 7/8/8.1/10/11 | |
| Temperatura ambiente 0-40°C | |

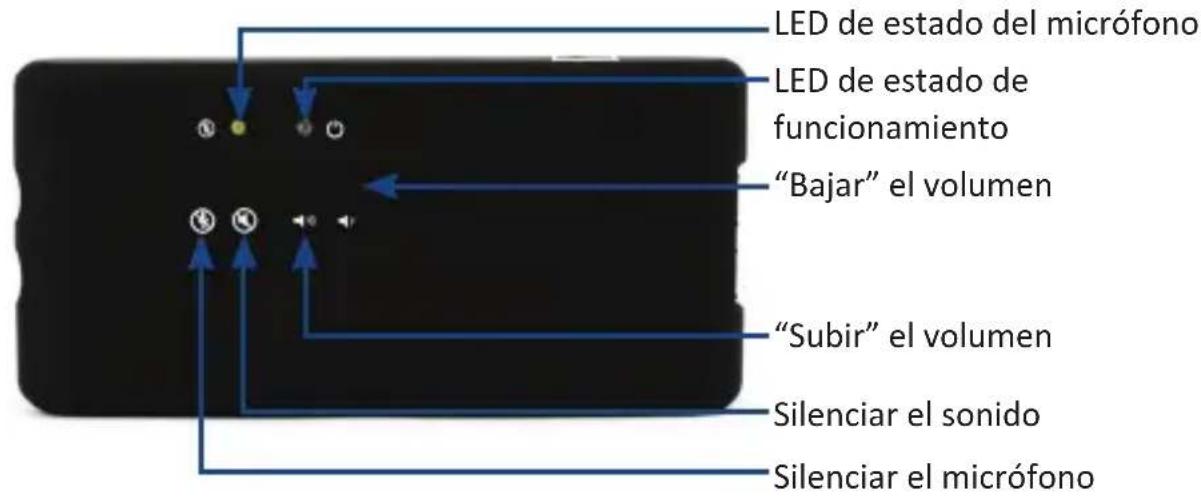

- Detalles del product
Entradas de micrófono

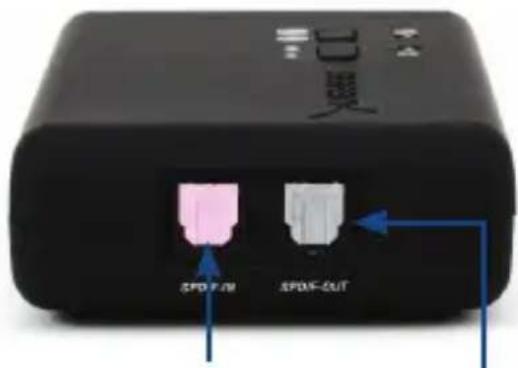

Entrada de señal digital
Salida de señal digital

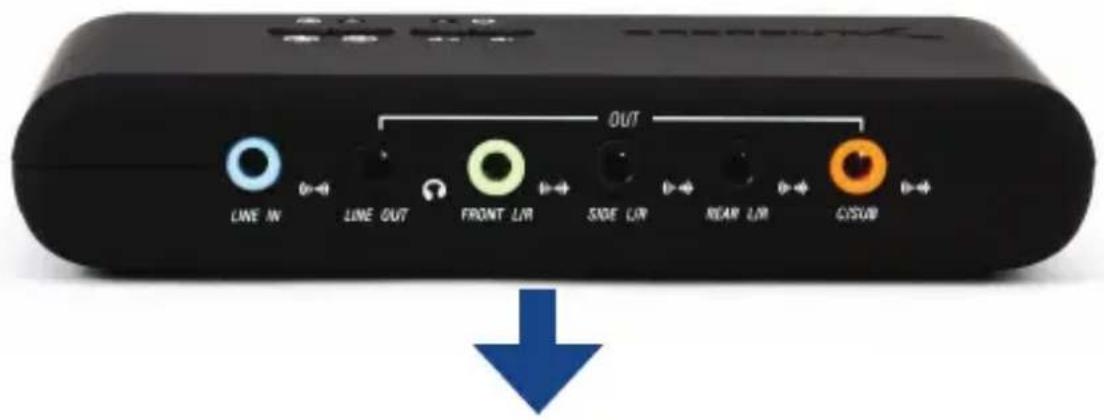

| LINE IN Entrada de señal estéreo (analógica) |
| LINE OUT Salida de señal estéreo (por ejemplo para auriculares) |
| FRONT L/R Salida de señal para altavoces delanteros |
| SIDE L/R Salida de señal para altavoces laterales |
| REAR L/R Salida de señal para altavoces traseros |
| C/SUB Salida de señal para altavoz central y para subwoofer |
4. Puesta en funcionamiento
Al poner en funcionamiento el aparato por primera vez, compruebe de nuevo el estado del producto, de los componentes y su funcionamiento. Extraiga la tarjeta de sonido del embalaje y conéctela a una interfaz USB 2.0 (o superior) con el cable de conexión USB suministrado.
La tarjeta de sonido le ofrece numerosas posibilidades de conexión para dispositivos de audio analógicos y digitales. La asignación de las distintas conexiones se ha descrito en la página anterior. Antes de cada uso, compruebe si está dañado y si el montaje es correcto.
5. Instalación del controlador
Para poder usar en toda su extensión las funciones de la tarjeta de sonido, es preciso instalar el controlador contenido en el CD de controladores suministrado.
Coloque el CD de controladores en su unidad de disco y vuelva a cerrar la unidad. La reproducción se abre automáticamente. Pinchando en “Abrir carpeta para mostrar ficheros”, es mostrado el contenido del CD.

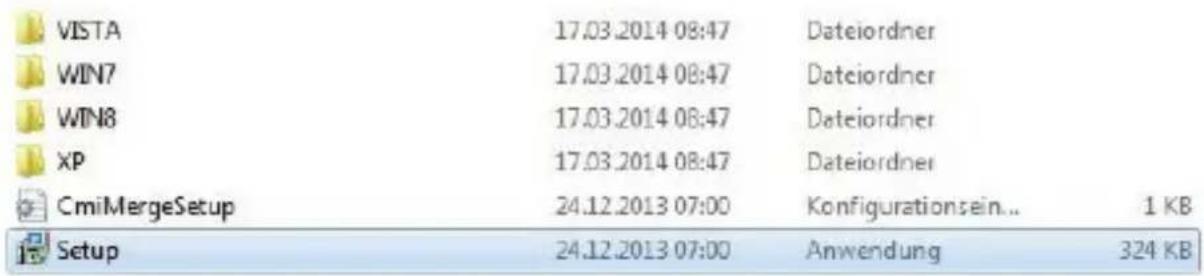

El controlador se encuentra en un subdirectorio del CD. Navegue al directorio "CM6206-1.03 (CR)" e inicie allí el archivo "Setup.exe

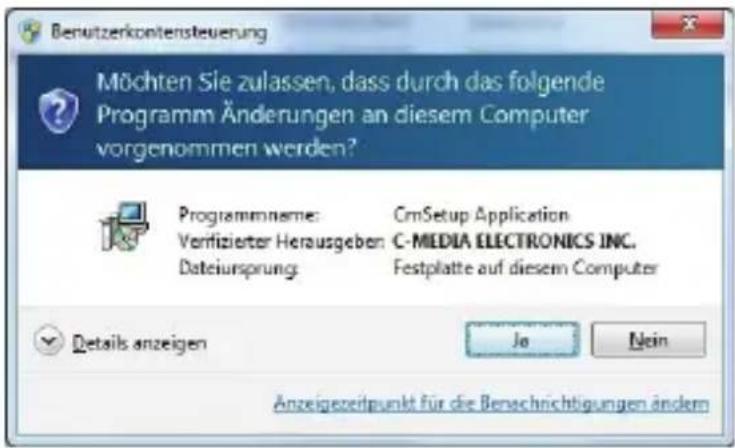

Aparece una pregunta de seguridad a la que debe responder con "Sí".

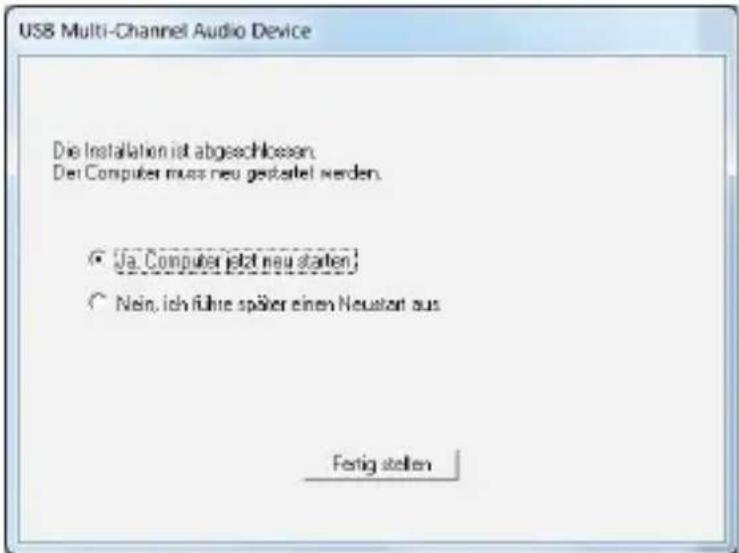

La instalación se inicia automáticamente. Para terminar, pinche en el botón "Finalizar". La tarjeta está lista para funcionar después de reiniciar el sistema.
Ahora, puede llevar a cabo su configuración personal con la ayuda del software "USB Multi-Channel Audio Device", que puede encontrar en el campo de barras de tareas, junto al reloj del sistema.
6. Instrucciones de seguridad y exención de responsabilidad
No intente nunca abrir el dispositivo para repararlo o modificarlo. Evite entrar en contacto con las tensiones de la red. No cortocircuite el producto. El dispositivo no está homologado para el uso al aire libre, manténgalo siempre seco. Protéjalo de una elevada humedad ambiental, agua y nieve. No exponga el dispositivo a altas temperaturas.
Compruebe el dispositivo antes de utilizarlo por si presentara algún deterioro. No utilice el dispositivo si ha recibido un golpe o se ha dañado de cualquier otro modo. Respete las disposiciones y restricciones nacionales. No utilice el dispositivo para otros fines a los detallados en el manual. Este producto no es un juguete. Manténgalo alejado de los niños o las personas con discapacidad mental. Toda reparación o modificación en el dispositivo que no haya sido efectuada por el proveedor original ocasiona la pérdida de todos los derechos de garantía. El dispositivo solo puede ser utilizado por personas que hayan leído y comprendido este manual. Las especificaciones del producto pueden cambiar sin un aviso previo.
7. Indicaciones para la eliminación
Según la directiva europea WEEE, está prohibido eliminar los equipos eléctricos y electrónicos con la basura doméstica. Sus componentes se deben llevar por separado a los puntos de reciclaje o eliminación correspondientes, ya que componentes venenosos y peligrosos pueden dañar el medio ambiente a largo plazo si no se eliminan correctamente.
Como consumidor, la ley sobre residuos eléctricos y electrónicos alemana (ElektroG) le obliga a devolver gratuitamente los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, el punto de venta o al punto público de recogida establecido para ello. El derecho regional regula particularidades al respecto. El símbolo en el producto, el manual de uso y/o el embalaje advierte de estas disposiciones. Esta forma de separación de materiales, reutilización y eliminación le permite contribuir en gran medida a proteger nuestro entorno.
Para obtener información sobre los puntos de recogida autorizados en su zona, póngase en contacto con la administración local de su ciudad o municipio.
Directiva WEEE: 2012/19/EU
N.º reg. WEEE: DE 67896761
Por la presente, la empresa WD Plus GmbH declara que el dispositivo 300657 cumple los requisitos fundamentales y las demás disposiciones específicas. Puede obtener una declaración de conformidad íntegra en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
