| Tipo di prodotto | Scheda audio USB |
| Marca | CSL |
| Modello | 300657 |
| Interfaccia PC | USB 2.0 High Speed |
| Chipset audio | Cmedia CM6206 |
| Uscite audio | 5 prese Jack 3,5 mm (Line Out, Front L/R, Side L/R, Rear L/R, C/Sub) + 1 uscita ottica Toslink (SPDIF-OUT) |
| Ingressi audio | 3 prese Jack 3,5 mm (Line In, Mic 1, Mic 2) + 1 ingresso ottico Toslink (SPDIF-IN) |
| Compatibilità OS | Microsoft Windows 7/8/8.1/10/11 |
| Temperatura di funzionamento | 0 °C a 40 °C |
| Alimentazione | Tramite porta USB (5 V) |
| Lunghezza del cavo USB | Circa 1 m |
| Peso | Circa 50 g |
| Materiale del contenitore | Plastica |
| Funzioni aggiuntive | Controllo del volume, muto, attivazione/disattivazione del microfono |
| Indicatori LED | LED di stato di funzionamento, LED di stato del microfono |
| Manutenzione e pulizia | Pulire con un panno asciutto e morbido. Proteggere dall'umidità. |
| Norme di sicurezza | Non aprire il contenitore, non esporre all'acqua, evitare temperature estreme. |
| Contenuto della confezione | Scheda audio, cavo USB, cavo Toslink, CD driver, manuale d'uso |
| Riparabilità | Nessuna parte riparabile dall'utente. Affidare a un professionista. |
| Garanzia | Conforme alle disposizioni legali (2 anni in Francia) |
Domande frequenti - 300657 CSL
Domande degli utenti su 300657 CSL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sistema hi-fi in formato PDF gratuitamente! Trova il tuo manuale 300657 - CSL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 300657 del marchio CSL.
MANUALE UTENTE 300657 CSL
ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.
Grazie per aver scelto un prodotto di CSL. Per usufruire a lungo dell'apparecchio appena acquistato, leggere attentamente la seguente guida di riferimento che segue. Prima di mettere in servizio il prodotto consegnato, la preghiamo di verificare che esso sia completo, privo di difetti e non danneggiato.
1. Dotazione
- Scheda audio USB
• Cavo di collegamento USB
• Cavo di collegamento Toslink - CD con i driver
- Brevi istruzioni
2. Dati Tecnici
| Interfaccia PC USB 2.0 High Speed | |
| Uscite audio | 5x prese (Line Out, Front L/R, Side L/R, Rear L/R, C/Sub)1x Toslink (SPDIF-OUT) |
| Ingressi audio • 3x prese (Line In, Mic 1, | Mic 2)1x Toslink (SPDIF-IN) |
| Chipset Cmedia CM6206 | |
| Compatibilità del sistema operativo Mio | rosoft Windows 7/8/8.1/10/11 |
| Temperatura ambiente 0-40°C |

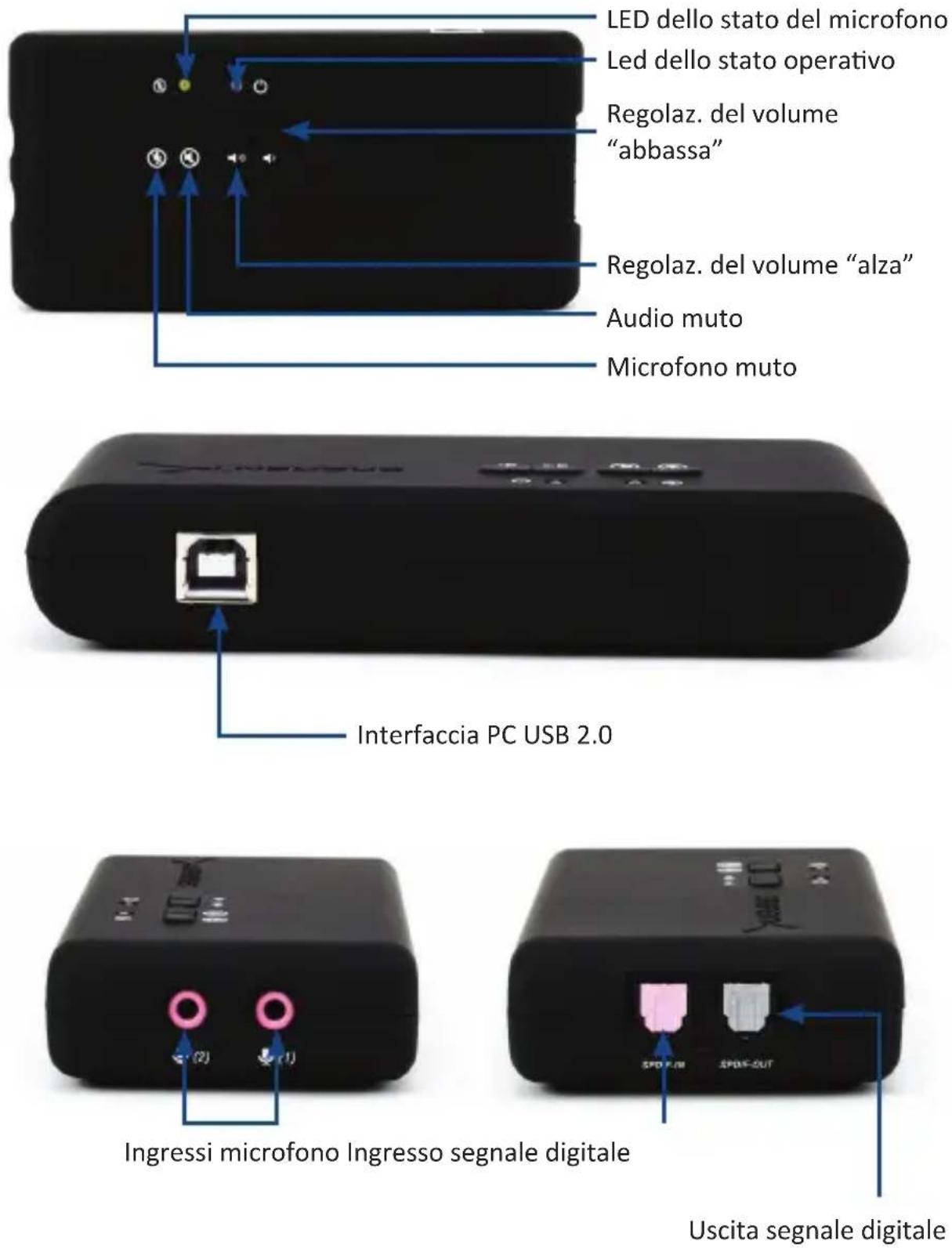

- Dettagli del prodotto
LED dello stato del microfono
Led dello stato operativo
Regolaz. del volume
"abbassa"
Regolaz. del volume "alza"
Audio muto
Microfono muto

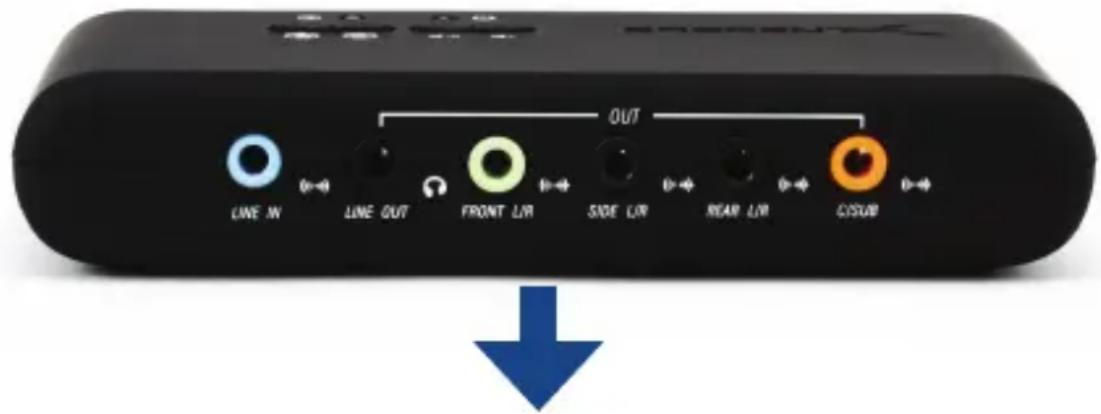

| LINE IN Ingresso Segnale Stereo (analogico) | |
| LINE OUT Uscita | Segnale Stereo (ad esempio per le cuffie) |
| FRONT L/R Uscita del segnale per altoparlante anteriore | |
| SIDE L/R Uscita del segnale per altoparlante laterale | |
| REAR L/R Uscita del segnale per altoparlante posteriore | |
| C/SUB Uscita | del segnale per altoparlante centrale e per il subwoofer |
4. Messa in funzione
Controllare l'integrità del prodotto e dei componenti nonché il suo funzionamento durante la prima messa in servizio. Estrarre la scheda audio dalla confezione e collegarla con il cavo USB in dotazione ad un interfaccia USB 2.0 (o superiore).
La scheda audio vi offre innumerevoli possibilità di collegamento per apparecchi audio analogici e digitali. Le singole connessioni sono disposte sul lato anteriore dell'apparecchio. Verificare la presenza di danni nonché il corretto assemblaggio prima di ogni utilizzo.
5. Installazione del driver
Per poter sfruttare tutte le funzioni della scheda audio è necessaria l'installazione dei driver dal CD in dotazione. Inserire il CD con i driver nel drive e chiudere il drive. Si apre il messaggio per la riproduzione automatica. Ciccando su "Apri cartella per visualizzare i file" viene visualizzato il contenuto del CD.

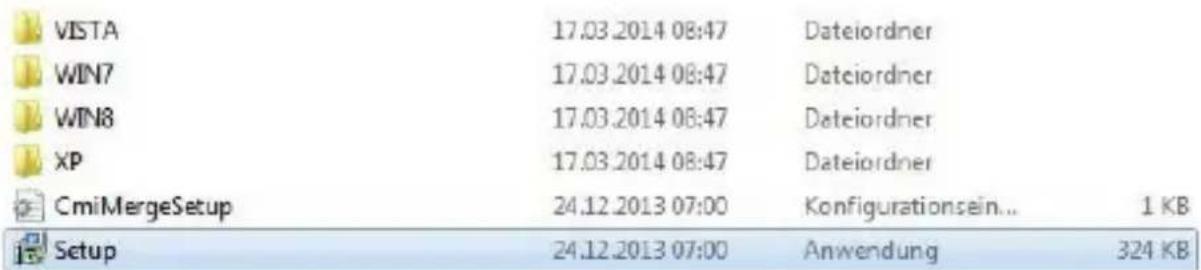

Il driver si trova in una sottocartella del CD. Navigare nella cartella "CM6206-1.03(CR)" ed avviare il file "Setup.exe".

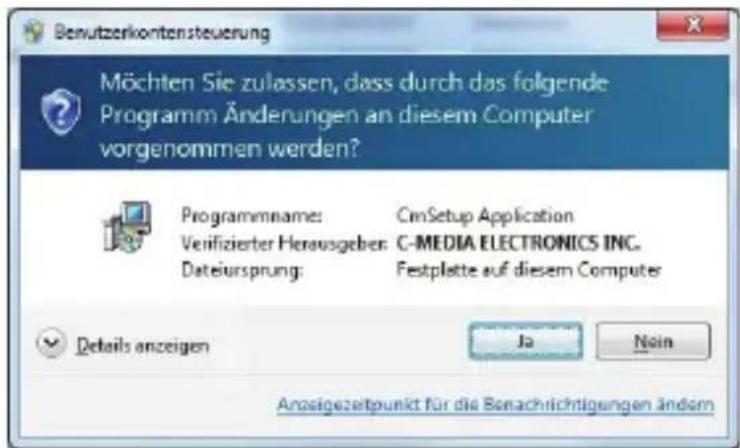

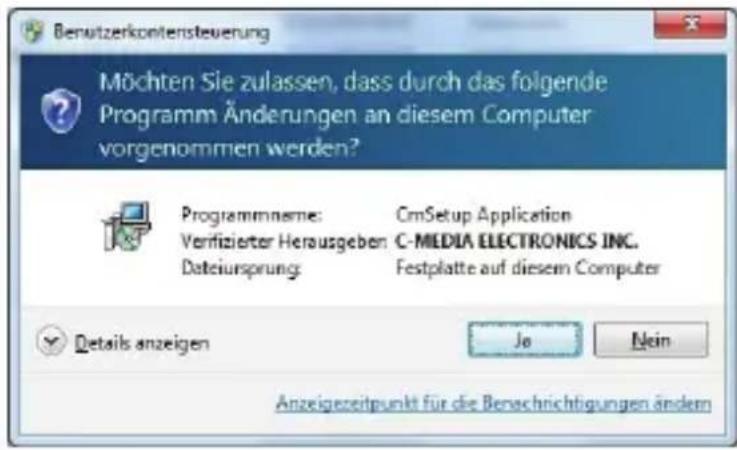

Appare una domanda di sicurezza alla quale si deve rispondere con "Sì".

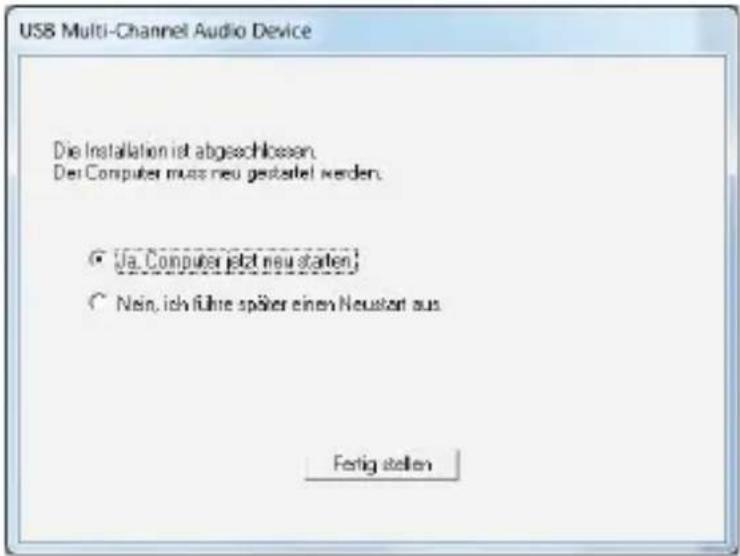

L'installazione viene avviata automaticamente. Al termine della procedura cliccare sul tasto "Fine" per completare l'installazione.
Dopo un riavvio la scheda è pronta per l'uso.
La configurazione personalizzata può essere eseguita tramite il software "USB Multi – Channel Audio Device" che si trova nella barra dei collegamenti vicino all'orologio del sistema operativo.
6. Specifiche di sicurezza ed esclusione della responsabilità
Non tentare di aprire l'apparecchio per ripararlo o sistemarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, usarlo quindi solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate.
Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche. Controllare che l'apparecchio non presenti danni prima di utilizzarlo. Non utilizzare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo. Rispettare le disposizioni e le limitazioni nazionali. Non usare l'apparecchio per scopi diversi da quelli descritti nella guida di riferimento. Questo prodotto non è un giocattolo. Conservare l'apparecchio fuori dalla portata dei bambini o di persone mentalmente inferme. Qualsiasi riparazione o modifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti di garanzia. L'apparecchio essere usato solo da persone che hanno letto e compreso questa guida di riferimento. Le specifiche dell'apparecchio possono essere modificate senza preavviso.
7. Indicazioni per lo smaltimento
Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato.
In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale. Per informazioni sui punti di raccolta autorizzati nella vostra zona, contattate la vostra amministrazione comunale.
Direttiva RAEE: 2012/19/EU
Reg. RAEE n.: DE 67896761
La società WD Plus GmbH ivi dichiara che l'apparecchio 300657 è conforme ai requisiti di base e alle rimanenti disposizioni in materia. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
