MANUAL DE USUARIO 303603 CSL

ESP: Los controladores actuales, las instrucciones de uso y otros documentos relevantes para este producto se pueden encontrar en nuestra página web.

Muchas gracias por haberse decidido por un producto de CSL. Para que pueda disfrutar durante mucho tiempo del dispositivo adquirido, le recomendamos que lea atentamente las siguientes instrucciones. Antes de la puesta en servicio de la mercancía suministrada, compruebe que esté completa e intacta.

1. Volumen de suministro

• Buscador de satélites
• Cable de conexión
• Instrucciones

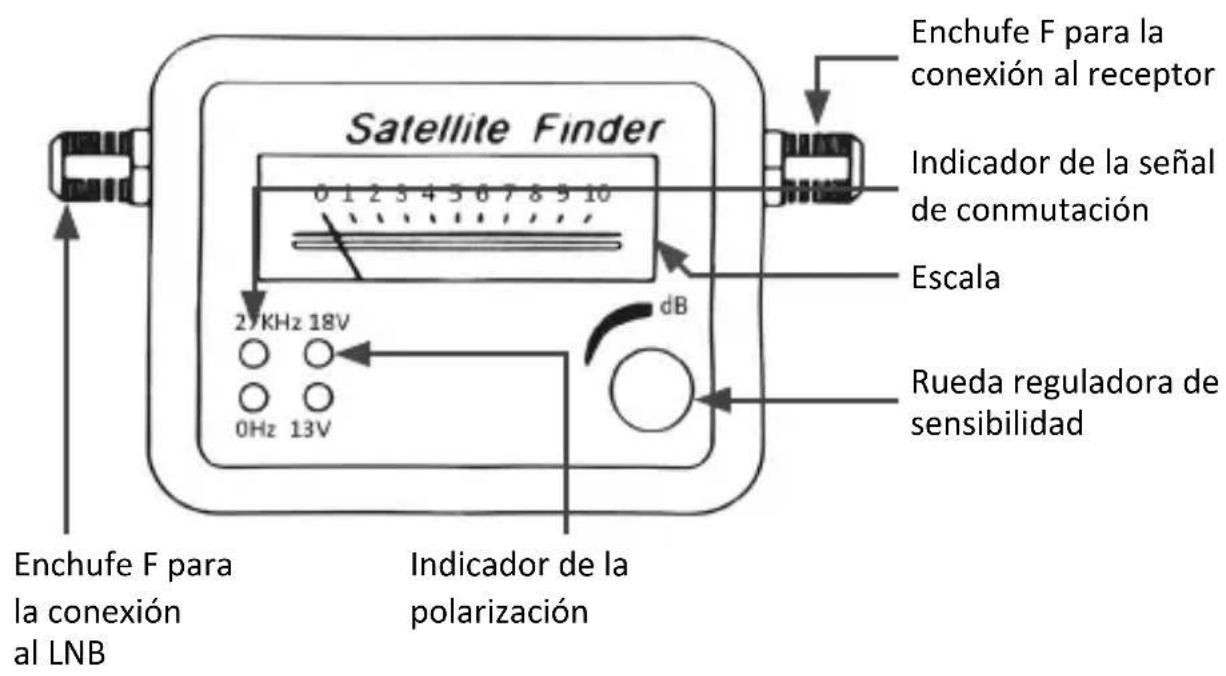

2. Datos técnicos

Enchufe F para la conexión al receptor Satellite Finder 0 1 2 3 4 5 6 7 8 9 10 Indicador de la señal de conmutación Escala 27KHz 18V 0Hz 13V dB Rueda reguladora de sensibilidad Enchufe F para la conexión al LNB Indicador de la polarización

3. Propiedades

El buscador de satélites le ayuda a posicionar su dispositivo de localización por satélite con una escala sencilla de interpretar. Para que pueda concentrarse completamente en el montaje, el aparato emite un zumbido acústico para señalar la intensidad de la señal.

4. Conexión y modo de uso

El buscador de satélites se utiliza para el ajuste fino y la optimización de la señal recibida. Primero debe determinar el satélite y su posición y luego alinear la antena parabólica en consecuencia. Puede utilizar una brújula o una aplicación de búsqueda de satélites más cómoda para teléfonos inteligentes.

Separe en primer lugar el receptor o conmutador multiswitch de la red eléctrica. A continuación, conecte el buscador de satélites con el cable de conexión que viene con el receptor o conmutador múltiple. La conexión correspondiente se encuentra en la parte posterior y está etiquetada como “to REC”. Conecte ahora el cable de conexión adjunto al conector situado enfrente en el buscador de satélites y enchú-felo a una conexión en su LNB. Asegúrese de que la rueda de regulación está ajustada a una sensibilidad mínima. Restablezca el suministro de energía al receptor o conmutador multiswitch y encienda el receptor para suministrar energía tanto al LNB como al buscador de satélites. Oriente la antena de manera aproximada y ajuste luego la sensibilidad de tal modo que la aguja de la escala se sitúe aproximadamente sobre el valor 5. Efectúe ahora los ajustes de precisión. Mueva el LNB hasta que la aguja señale un valor mayor en la escala. Reduzca ahora la sensibilidad de la rueda de regulación hasta que la aguja vuelva a situarse en el centro de la escala para poder ajustar el LNB con más precisión. Repita este paso varias veces hasta alcanzar la posición óptima. A continuación, fije la antena de tal forma que no pueda cambiar de posición. Ha completado la orientación de la antena.

Indicación: Si la aguja salta al valor más alto, esto significa que la señal de recepción es demasiado fuerte para el buscador de satélites. En ese caso, reduzca la sensibilidad de la rueda. Si utiliza una antena de satélite o un LNB de alta potencia, es posible que necesite un atenuador o regulador de amortiguación, que deberá conectar entre el LNB y el buscador de satélites.

5. Indicadores de control

Si utiliza un sistema SAT para varios participantes con Quattro LNB, debe medir el nivel de polarización (13 V vertical, 18 V horizontal) para conectar correctamente el conmutador multiswitch. Puede determinar la polarización con ayuda de los indicadores de control. Además, el buscador de satélites cuenta con LED para mostrar la señal de conmutación (22KHz encendido/0 Hz apagado).

6. Instrucciones de seguridad y exención de responsabilidad

No intente nunca abrir el aparato para repararlo o modificarlo. Evite entrar en contacto con las tensiones de la red. No cortocircuite el producto. El dispositivo no es impermeable, manténgalo siempre seco. Protéjalo de una elevada humedad ambiental, agua y nieve. No exponga el dispositivo a altas temperaturas.

No someta el dispositivo a repentinos cambios térmicos o fuertes vibraciones, ya que las piezas electrónicas podrían resultar dañadas. Compruebe el dispositivo antes de utilizarlo por si presentara algún deterioro. No utilice el dispositivo si ha recibido un golpe o se ha dañado de cualquier otro modo. Respete las disposiciones y restricciones nacionales. No utilice el dispositivo para otros fines a los detallados en el manual. Este producto no es un juguete. Manténgalo alejado de los niños o las personas con discapacidad mental. Toda reparación o modificación en el dispositivo que no haya sido efectuada por el proveedor original ocasiona la pérdida de todos los derechos de garantía. El dispositivo solo puede ser utilizado por personas que hayan leído y comprendido este manual. Las especificaciones del producto pueden cambiar sin un aviso previo.

7. Indicaciones para la eliminación

Según la directiva europea WEEE, está prohibido eliminar los equipos eléctricos y electrónicos con la basura doméstica. Sus componentes se deben llevar por separado a los puntos de reciclaje o eliminación correspondientes, ya que componentes venenosos y peligrosos pueden dañar el medio ambiente a largo plazo si no se eliminan correctamente. Como consumidor, la ley sobre residuos eléctricos y electrónicos alemana (ElektroG) le obliga a devolver gratuitamente los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, el punto de venta o al punto público de recogida establecido para ello. El derecho regional regula particularidades al respecto. El símbolo en el producto, el manual de uso y/o el embalaje advierte de estas disposiciones. Esta forma de separación, reutilización y eliminación de materiales le permite contribuir en gran medida a proteger nuestro entorno.charge. The relevant local laws apply here. The symbol on the product, in the instructions or on its packing points out these regulations. The reuse or recycling of materials and old units makes an important contribution towards protecting the environment. Para obtener información sobre los puntos de recogida autorizados en su zona, póngase en contacto con la administración local de su ciudad o municipio.

CE

Directiva WEEE: 2012/19/EU

N.º reg. WEEE: DE 67896761

Por la presente, la empresa WD Plus GmbH declara que el dispositivo 303603 cumple los requisitos fundamentales y las demás disposiciones específicas. Puede obtener una declaración de conformidad íntegra en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
