303603 - Récepteur satellite CSL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chercheur de satellites (Satellite Finder)
Marque	CSL
Modèle	303603
Connecteurs	2 x prise F (entrée récepteur, sortie LNB)
Affichage	Échelle analogique (0-10), LED de polarisation (13V/18V), LED signal de commutation (22KHz/0Hz)
Signal sonore	Buzzer intégré pour indication acoustique du niveau
Réglage	Régulateur rotatif de sensibilité
Alimentation	Via le récepteur satellite ou multiswitch (13V/18V DC)
Consommation	Faible, alimenté par le LNB
Plage de température	Utilisation en extérieur temporaire, protéger de l'humidité
Indice de protection	Non étanche, utiliser dans un endroit sec
Fonctions principales	Aide au pointage de parabole, mesure de l'intensité du signal, visualisation de la polarisation et du signal de commutation
Entretien et nettoyage	Essuyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas ouvrir, ne pas exposer à l'eau ou températures élevées, utiliser uniquement comme décrit
Pièces détachées et réparabilité	Non réparable par l'utilisateur, contacter le fournisseur
Informations générales	Livré avec câble de raccordement et mode d'emploi

FOIRE AUX QUESTIONS - 303603 CSL

Comment connecter le chercheur de satellites CSL 303603 ?

Débranchez d'abord le récepteur du secteur. Connectez le chercheur au câble venant du récepteur (prise to REC), puis reliez le LNB à l'autre prise à l'aide du câble fourni. Rebranchez le récepteur.

Que faire si l'aiguille de l'échelle reste au maximum ?

Le signal est trop fort. Diminuez la sensibilité avec le régulateur rotatif. Si nécessaire, ajoutez un atténuateur entre le LNB et le chercheur.

À quoi servent les LED sur l'appareil ?

Les LED indiquent la polarisation reçue (13V = vertical, 18V = horizontal) et le signal de commutation (22KHz = entrée, 0Hz = sortie).

Comment régler la sensibilité correctement ?

Tournez le régulateur rotatif de sensibilité pour que l'aiguille se situe au milieu de l'échelle (valeur 5) lors du réglage grossier. Affinez ensuite en réduisant la sensibilité à chaque pic.

Puis-je utiliser ce chercheur avec un multiswitch ?

Oui, connectez le chercheur entre le multiswitch et le LNB. Assurez-vous que le multiswitch est sous tension et que le récepteur est allumé.

Le buzzer ne fonctionne pas, est-ce normal ?

Le buzzer émet un son proportionnel à l'intensité du signal. S'il ne sonne pas, vérifiez les connexions et l'alimentation. Le volume n'est pas réglable.

Quelles précautions de sécurité dois-je prendre ?

N'ouvrez jamais l'appareil, évitez l'eau et l'humidité, ne l'exposez pas à des températures extrêmes. Utilisez-le uniquement en intérieur ou par temps sec.

Comment entretenir l'appareil ?

Nettoyez l'appareil avec un chiffon sec et doux. Ne pas utiliser de produits chimiques. Rangez-le dans un endroit sec.

Ce chercheur fonctionne-t-il avec tous les LNB ?

Oui, il est compatible avec les LNB standards utilisant une polarisation 13/18V et un signal de commutation 22KHz.

Que faire si l'aiguille ne bouge pas ?

Vérifiez que le récepteur est allumé et que le LNB est alimenté. Assurez-vous que les câbles sont bien branchés et que la sensibilité n'est pas au minimum.

MODE D'EMPLOI 303603 CSL

FRA: Les pilotes actuels, les modes d'emploi et les autres documents relatifs à ce produit sont disponibles sur notre site Internet.

Nous vous remercions d'avoir choisi un produit CSL. Afin que vous puissiez profiter durablement de votre nouvel achat, veuillez lire attentivement le guide de démarrage rapide ci-dessous. Avant de mettre en service les marchandises livrées, vérifiez qu'elles sont complètes, exemptes de défauts et non endommagées.

1. Contenu de la livraison

• Chercheur de satellites
  • Câble de raccordement
• Mode d'emploi

2. Caractéristiques techniques

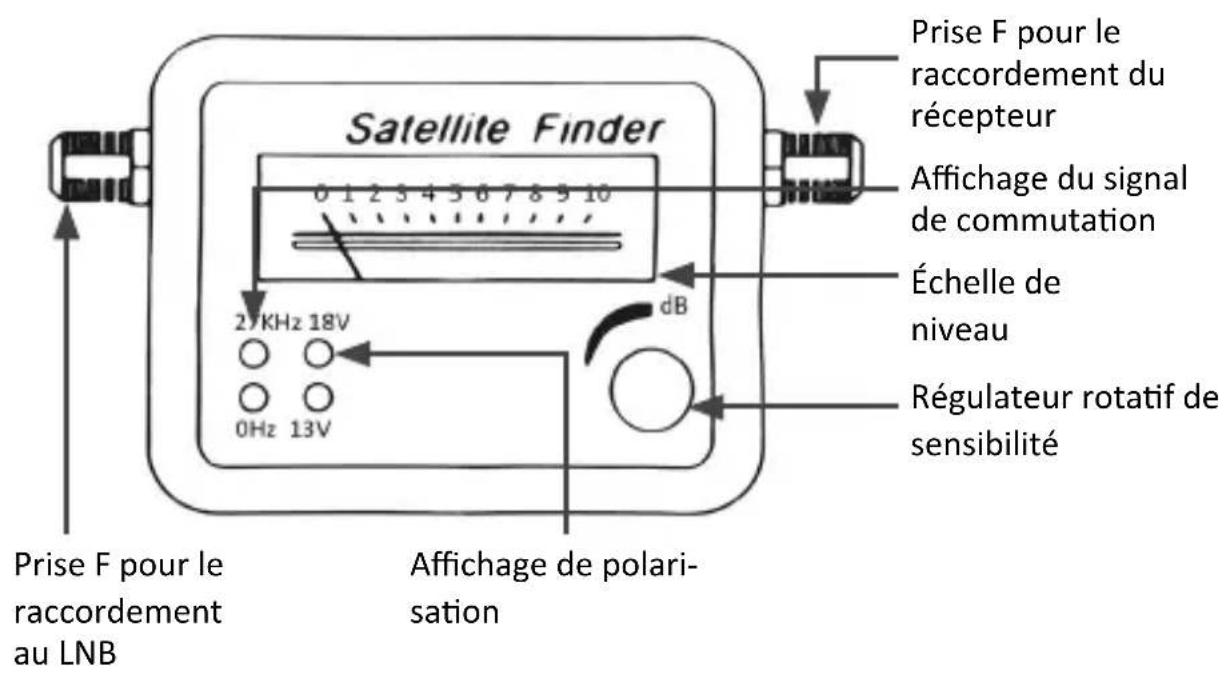

Prise F pour le raccordement du récepteur Satellite Finder 0 1 2 3 4 5 6 7 8 9 10 27KHz 18V 0Hz 13V dB Prise F pour le raccordement au LNB Affichage de polarisation Prise F pour le raccordement du récepteur Affichage du signal de commutation Échelle de niveau Régulateur rotatif de sensibilité

3. Fonctions

Le chercheur de satellites vous appuie dans le positionnement optimal de votre récepteur satellite avec une echelle facile à lire. Afin que vous puissiez vous concentrer entièrement sur le montage, l'intensité du signal est indiquée aussi de manière acoustique à travers d'un buzzer.

4. Connexion et mise en service

Le viseur satellite est utilisé pour le réglage fin et l'optimisation du signal reçu. Vous devez d'abord déterminer le satellite et sa position, puis aligner approximativement l'antenne satellite en conséquence. Vous pouvez utiliser une boussole ou une application de recherche par satellite plus confortable pour les smartphones.

Séparez d'abord le récepteur ou le multiswitch de l'alimentation électrique. Connectez ensuite le chercheur de satellites au câble de raccordement venant du récepteur ou multiswitch. Le raccord correspondant se trouve à l'arrière, étiqueté avec « to REC ». Connectez ensuite le cable de raccordement ci-joit au raccord opposé du chercheur de satellites et connectez-le à un raccord de votre LNB. Assurez-vous que le régulateur rotatif de sensibilité soit réglé à une sensibilité minimale. Rétablissez ensuite l'alimentation électrique du récepteur ou du multiswitch et activez le récepteur afin que le LNB et le chercheur de satellites puissent être alimentés en énergie. Alignez grossièrement la parabole et réglez ensuite la sensibilité de telle manière que l'échelle se trouve environ sur la valeur 5. Procédez après au réglage précis. Déplacez le LNB jusqu'à ce qu'une valeur supérieure soit affichée sur l'échelle. Diminuez ensuite la sensibilité avec le régulateur rotatif, jusqu'à ce que l'aiguille se trouve de nouveau sur le milieu de l'échelle, afin de pouvoir orienter le LNB plus précisément. Répétez ces étapes plusieurs fois jusqu'à atteindre la position optimale. Fixez ensuite la parabole de telle façon que la position ne puisse plus être modifiée. L'orientation est entièrement terminée.

Attention: Si l'aiguille saute sur la valeur maximale, cela signifie que le signal de réception est trop fort pour le chercheur de satellites. Diminuez, dans ce cas, la sensibilité avec le régulateur rotatif. Si vous utilisez une grande parabole ou une LNB à haute performance, un atténuateur placé entre le LNB et le chercheur de satellites pourrait être, le cas échéant, nécessaire.

5. Affichages de contrôle

Si vous utilisez un récepteur multiutilisateur avec un quatre LNB, vous devez mesurer le plan de polarisation (13 V vertical, 18 V horizontal), pour le raccord correct du multiswitch. Avec l'aide de l'affichage de contrôle, vous pouvez déterminer la polarisation. Le chercheur de satellites offre, en outre, des LED pour l'affichage du signal de commutation (22 KHz entrée / 0 Hz sortie).

12 Français

6. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil pour le réparer ou le modifier. Évitez tout contact avec la tension du secteur. Ne court-circuitez pas l'appareil. L'appareil n'est pas étanche, veuillez l'utiliser uniquement dans un endroit sec. Protégez-le d'un taux d'humidité élevé, de l'eau et de la neige. N'exposez pas l'appareil à des températures élevées. N'exposez pas l'appareil à des changements de température soudains ou à de fortes vibrations, car cela pourrait endommager les éléments électroniques. Vérifiez que l'appareil n'est pas endommagé avant de l'utiliser Ne pas utiliser l'appareil s'il a subi un choc ou qu'il a été endommagé d'une quelconque autre manière. Veillez à respecter les dispositions et les restrictions nationales. N'utilisez pas l'appareil dans un autre but que celui indiqué dans les instructions. Cet appareil n'est pas un jouet. Conservez-le hors de portée des enfants ou des personnes atteintes de troubles mentaux. Toute modification ou réparation qui n'a pas été effectuée par le fournisseur d'origine entraîne l'annulation de la garantie et des droits de recours en garantie. L'utilisation de l'appareil est réservée aux personnes qui ont lu et compris les présentes instructions. Les spécifications de l'appareil peuvent être modifiées sans notification préalable.

7. Indications de recyclage

Sur cette page, vous trouverez des informations sur la mise au rebut des DEEE par "WD-Plus GmbH". Depuis novembre 2006, lorsque vous achetez un nouvel appareil électrique ou électronique, en payant une „éco-participation“, vous participez au financement de la collecte et du recyclage d'un ancien équipement équivalent. L'éco-participation DEEE correspond à la contribution financière du consommateur à la collecte, à la réutilisation, au recyclage d'un produit usagé équivalent. Son montant varie selon le produit et le type de traitement qu'il nécessite. Le symbole de la poubelle barrée, apposé sur nos produits ou son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques :

• dans les points de distribution en cas d'achat d'un équipement équivalent,
• dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

"WD-Plus GmbH", via son mandataire Recy'stem Pro, est adhérent de l'Eco Ecosystem qui garantit la collecte, le recyclage et la dépollution de nos appareils électriques usagés, dans le respect des plus hautes exigences environnementales et sociales.

Ecosystem Eco Organisme agréé par les Pouvoirs publics pour la filière DEEE*. "WD-Plus GmbH" est enregistrée dans le Registre National des Producteurs SYDEREP, tenu par l'ADEME, sous le numéro : "FR031263". Pour plus d'informations sur le recyclage de nos produits et pour découvrir le point de collecte le plus proche de chez vous veuillez visiter la page :

ecosystem recycler c'est protéger Pour recycler un équipement électrique 0 809 540 590 Service-grouin • prix appel www.ecosystem.eco

Pour obtenir des informations sur les points de collecte autorisés dans votre région, veuillez contacter votre municipalité locale.

FR Cet appareil, ses accessoires, piles et cordons se recyclent À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHÈTERIE OU Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Directive DEEE: 2012/19/EU EUN° d'enregistrement DEE: 67896761

Par la présente, la société WD Plus GmbH déclare que l'appareil 303603 est conforme aux exigences essentielles et aux autres dispositions pertinentes. Pour obtenir une déclaration-on de conformité dans son intégralité, contactez: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
