303603 - Ricevitore satellitare CSL - Manuale utente e istruzioni gratuiti

MANUALE UTENTE 303603 CSL

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Grazie per aver scelto un prodotto di CSL. Per usufruire a lungo dell'apparecchio appena acquistato, leggere attentamente la guida rapida di riferimento che segue. Prima di mettere in servizio il prodotto consegnato, la preghiamo di verificare che esso sia completo, privo di difetti e non danneggiato.

1. Contenuto della confezione

• Rilevatore di segnale satellitare
• Cavo di connessione
- Guida introduttiva

2. Dati tecnici

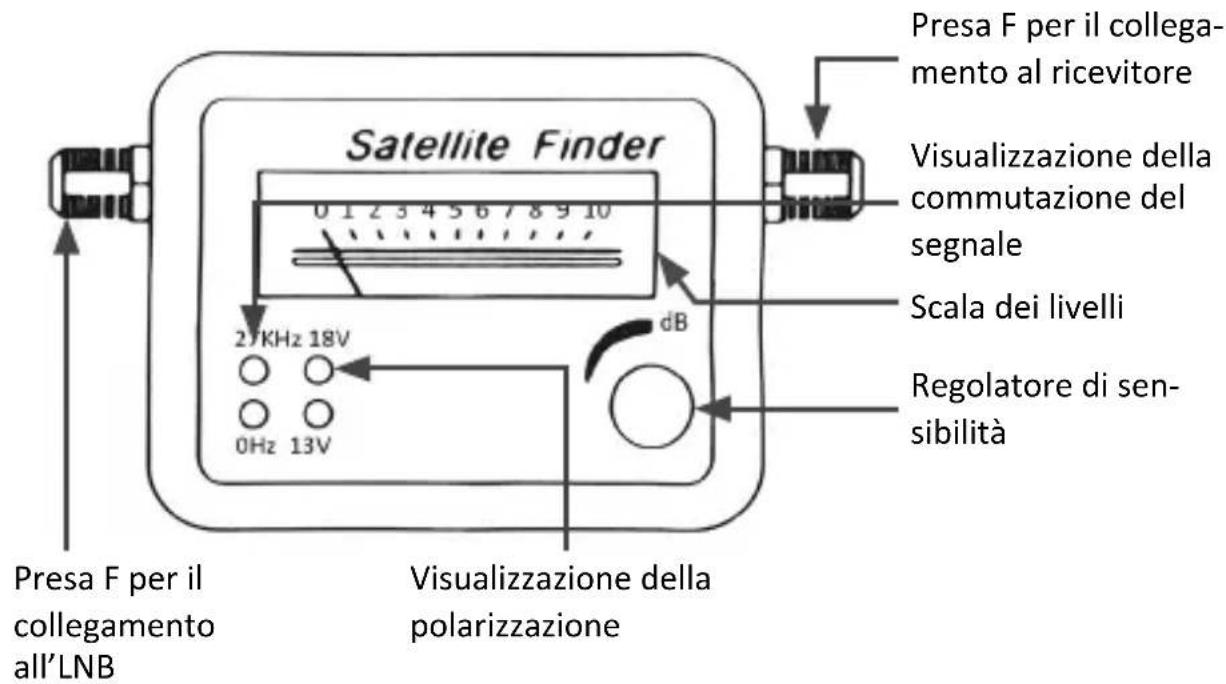

Presa F per il collegamento al ricevitore Visualizzazione della commutazione del segnale Scala dei livelli Regolatore di sensibilità 27KHz 18V 0Hz 13V Satellite Finder Presa F per il collegamento all’LNB Visualizzazione della polarizzazione

3. Funzioni

Il rilevatore di segnale satellitare consente di posizionare in modo ottimale il sistema satellitare tramite una scala di riferimento facile da leggere. Per fare in modo che l'utente possa concentrarsi completamente sul montaggio, la potenza del segnale è udibile in uscita per mezzo di un segnale acustico.

4. Connessione e messa in funzione

Il mirino satellitare serve per la regolazione fine e l'ottimizzazione del segnale ricevuto. È necessario prima determinare il satellite e la sua posizione e poi allineare approssimativamente l'antenna parabolica di conseguenza. È possibile utilizzare una bussola o una più comoda applicazione di ricerca satellitare per smartphone.

Innanzitutto, scollegare il ricevitore e il multiswitch dall'alimentazione elettrica. Quindi collegare il rilevatore di segnale satellitare con il cavo di connessione del ricevitore o multiswitch in entrata. Il connettore associato è etichettato sul retro con "to REC". Successivamente collegare il cavo di alimentazione in dotazione nel connettore sul lato opposto del rilevatore di segnale satellitare e collegarlo a una porta del LNB. Assicurarsi che il regolatore di sensibilità sia impostato su sensibilità minima. Successivamente collegare l'alimentazione del ricevitore o multiswitch e accendere il ricevitore in modo che l'LNB e il rilevatore di segnale satellitare possano essere alimentati dalla corrente. Allineare l'antenna parabolica in modo approssimativo e quindi impostare la sensibilità in modo che l'indicatore si fermi sulla scala sul valore 5. Successivamente effettuare la regolazione più fine. Spostare l'LNB finché il puntatore sulla scala non indica un valore superiore. Poi diminuire il selettore di sensibilità finché il puntatore non si trovi di nuovo al centro della scala per allineare l'LNB con precisione. Ripetere più volte questi passaggi fino a raggiungere la posizione ottimale. Successivamente, fissare l'antenna parabolica in modo che la posizione non possa più essere modificata. L'allineamento è ora completato.

Nota: Se l'indicatore salta al valore massimo, significa che il segnale ricevuto per il rilevatore di segnale satellitare è troppo grande. In questo caso, diminuire la sensibilità con il regolatore. Se si utilizza una grande parabola satellitare o un LNB ad alte prestazioni, è necessario un attenuatore o un regolatore di guadagno, che è collegato tra l'LNB e il rilevatore di segnale satellitare.

5. Visualizzazione dei controlli

Se si utilizza un sistema satellitare multi-utente con il Quattro LNB, per il corretto collegamento al multiswitch, è necessario misurare il livello di polarizzazione (13V verticale, 18V orizzontale). Utilizzando gli indicatori di controllo, è possibile determinare la polarizzazione. Inoltre, il rilevatore di segnale satellitare dispone di LED per la visualizzazione del segnale di commutazione (22KHz ON / 0 Hz OFF).

6. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare di riparare o sistemare da soli l'alloggiamento per il disco rigido. Evitare di entrare in contatto con la tensione di rete. L'alloggiamento per il disco rigido non è sotto tensione solo se il connettore è staccato. Prima di toccare i componenti elettronici, rimuovere l'Elettricità Statica dal Proprio corpo questo modo si evitano i danni causati dalle scariche elettrostatiche del corpo.

Le scariche elettrostatiche possono causare danni irreparabili alla scheda plug-in e a tutti i componenti hardware collegati! L'installazione del disco rigido avviene a rischio e pericolo dell'utente. Se non si ha esperienza tecnica pratica nel settore dei computer/dell'elettronica, far eseguire l'installazione da un esperto. Il produttore declina qualsiasi responsabilità per danni e danni secondari causati da un'installazione o un uso inappropriato. L'obbligo della sicurezza dei dati spetta solo al cliente.L'alloggiamento del disco rigido non è omologato per il funzionamento all'esterno. Usare pertanto l'apparecchio solo in una zona asciutta. Proteggerlo da elevata umidità dell'aria, da acqua e neve.

Non esporre assolutamente l'apparecchio a temperature elevate. Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche. Controllare che l'apparecchio non presenti eventuali danni prima di utilizzarlo. Non utilizzare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo. Rispettare anche le disposizioni e le limitazioni nazionali. Non usare l'apparecchio per scopi diversi da quelli descritti in questa guida di riferimento. Questo prodotto non è un giocattolo. Conservare l'apparecchio fuori dalla portata dei bambini o di persone mentalmente inferme. Qualsiasi riparazione o modifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti di garanzia. Le specifiche dell'apparecchio possono essere modificate senza preavviso.

7. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato. In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai

punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari.

Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale.charge. The relevant local laws apply here. The symbol on the product, in the instructions or on its packing points out these regulations. The reuse or recycling of materials and old units makes an important contribution towards protecting the environment. Per informazioni sui punti di raccolta autorizzati nella vostra zona, contattate la vostra amministrazione comunale.

UK CA C €

Direttiva RAEE: 2012/19/EU

Reg. RAEE n.: DE 67896761

La società WD Plus GmbH ivi dichiara che l'apparecchio 303603 è conforme ai requisiti di base e alle rimanenti disposizioni in materia. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
