303833 - Ricevitore satellitare CSL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cercatore di satelliti
Marca	CSL
Modello	303833
Utilizzo	Orientamento preciso della parabola satellitare
Display	Schermo numerico con indicatore di livello del segnale (0-100%)
Collegamenti	2 prese F (LNB e ricevitore)
Segnale acustico	Cicalino integrato per indicazione acustica
Regolatore di sensibilità	Rotativo
Bussola	Integrata
Display di controllo	LED per polarizzazione (13V/18V) e segnale 22 kHz
Alimentazione	Tramite ricevitore satellitare (13-18V DC)
Dimensioni (stimate)	100 x 60 x 30 mm
Peso (stimato)	200 g
Materiale	Plastica
Colore	Nero
Contenuto della confezione	Cercatore di satelliti, cavo di collegamento, manuale di istruzioni
Manutenzione e pulizia	Pulire con un panno asciutto, proteggere dall'umidità
Sicurezza	Non aprire, evitare cortocircuiti, usare all'asciutto, tenere fuori dalla portata dei bambini
Ricambi e riparabilità	Riparazioni solo dal fornitore iniziale
Informazioni generali	Conforme alla direttiva RAEE (2012/19/UE), registrazione DE:67896761
Produttore	WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Domande frequenti - 303833 CSL

Come collegare il cercatore di satelliti al LNB e al ricevitore?

Spegnere prima l'alimentazione del ricevitore. Collegare il cavo proveniente dal ricevitore alla presa F contrassegnata Receiver del cercatore. Quindi collegare il cavo fornito tra la presa opposta del cercatore e il LNB. Ripristinare l'alimentazione.

Come regolare la sensibilità del cercatore di satelliti?

Utilizzare il regolatore rotativo sul lato. Iniziare con la sensibilità minima, poi aumentare fino a quando il display indica circa il 50% per una regolazione fine.

Cosa fare se il display indica il 100% in modo permanente?

Significa che il segnale è troppo forte. Ridurre la sensibilità con il regolatore rotativo. Se si utilizza una parabola grande o un LNB ad alte prestazioni, potrebbe essere necessario un attenuatore tra il LNB e il cercatore.

Come utilizzare la bussola integrata?

La bussola aiuta a determinare la direzione approssimativa del satellite. Utilizzarla per orientare grossolanamente la parabola prima della regolazione fine.

Cosa significano i LED del display di controllo?

I LED indicano la polarizzazione e la presenza del segnale di commutazione 22 kHz. Per un quad LNB, aiutano a verificare il collegamento corretto (13V verticale, 18V orizzontale).

Posso utilizzare il cercatore di satelliti in caso di maltempo?

No, l'apparecchio non è impermeabile. Utilizzarlo solo all'asciutto e proteggerlo dall'umidità, dalla pioggia e dalla neve.

Come pulire il cercatore di satelliti?

Utilizzare un panno asciutto e morbido. Non usare prodotti chimici o abrasivi. Evitare qualsiasi contatto di liquidi con l'apparecchio.

Cosa fare se l'apparecchio non si accende?

Verificare che il ricevitore satellitare sia acceso e che i cavi siano collegati correttamente. Il cercatore è alimentato dal ricevitore tramite il cavo coassiale.

L'apparecchio è garantito?

Sì, ma qualsiasi riparazione o modifica non effettuata dal fornitore iniziale annulla la garanzia. Conservare il manuale di istruzioni e la prova d'acquisto.

Come riciclare l'apparecchio a fine vita?

Non gettarlo nei rifiuti domestici. Depositarlo in un punto di raccolta RAEE (negozio o centro di riciclaggio) o contattare il comune. Produttore: WD Plus GmbH (registrazione DE:67896761).

MANUALE UTENTE 303833 CSL

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Grazie per aver scelto un prodotto di CSL. Per utilizzare con soddisfazione l'appa-recchio acquistato, si prega di leggere attentamente le seguenti istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Rilevatore di segnale satellitare
- Istruzioni per l'uso

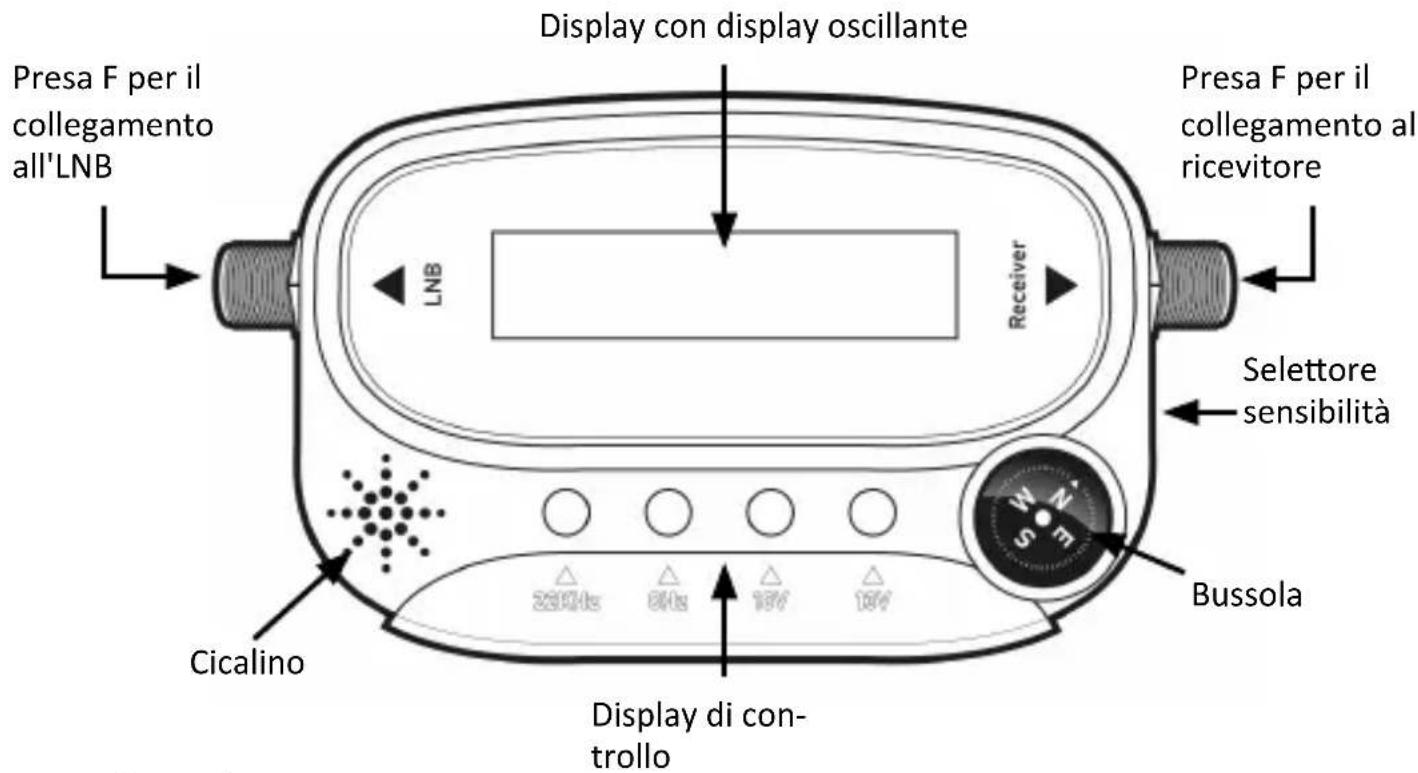

2. Dati tecnici

3. Funzione

Il rilevatore di segnale satellitare consente di posizionare in modo ottimale il sistema satellitare tramite un display digitale di facile lettura. Per fare in modo che l'utente possa concentrarsi completamente sul montaggio, la potenza del segnale è udibile in uscita per mezzo di un segnale acustico.

4. Collegamento e messa in funzione

Il rilevatore di segnale satellitare serve per l'allineamento accurato e l'ottimizzazione del segnale di ricezione. Occorre innanzitutto determinare i satelliti e le relative posizioni e in seguito allineare grossolanamente l'antenna parabolica. Per tale scopo si può usare una bussola o un'applicazione per smartphone che serve alla ricerca dei satelliti.

Innanzitutto scollegare il ricevitore e il multiswitch dall'alimentazione elettrica. Quindi collegare il rilevatore di segnale satellitare con il cavo di connessione del ricevitore o multiswitch in entrata. Il connettore associato è etichettato sul retro con "Receiver". Successivamente collegare il cavo di alimentazione in dotazione nel connettore sul lato opposto del rilevatore di segnale satellitare e collegarlo a una porta del LNB. Assicurarsi che il regolatore di sensibilità sia impostato su sensibilità minima. Successivamente collegare l'alimentazione del ricevitore o multiswitch e accendere il ricevitore in modo che l'LNB e il rilevatore di segnale satellitare possano essere alimentati dalla corrente. Allineare l'antenna parabolica in modo approssimativo e quindi impostare la sensibilità in modo che il display resti allineato sul valore del 50%. Successivamente effettuare la regolazione più accurata. Spostare l'LNB finché sul display non compare un valore superiore. Poi diminuire la sensibilità del selettore finché il display non mostra di nuovo il 50%, per allineare l'LNB con precisione. Ripetere più volte questi passaggi fino a raggiungere la posizione ottimale. Successivamente, fissare l'antenna parabolica in modo che la posizione non possa più essere modificata. L'allineamento è ora completato.

Nota: Se il display mostra il valore massimo (100%), significa che il segnale ricevuto per il rilevatore di segnale satellitare è troppo grande. In questo caso, diminuire la sensibilità con il regolatore. Se si utilizza una grande parabola satellitare o un LNB ad alte prestazioni, è necessario un attenuatore o un regolatore di guadagno, che è collegato tra l'LNB e il rilevatore di segnale satellitare.

5. Display di controllo

Se si utilizza un sistema satellitare multi-utente con il Quattro LNB, per il corretto collegamento al multiswitch, è necessario misurare il livello di polarizzazione (13V verticale, 18V orizzontale). Utilizzando gli indicatori di controllo, è possibile determinare la polarizzazione. Inoltre, il rilevatore di segnale satellitare dispone di LED per la visualizzazione del segnale di commutazione (22KHz ON / 0Hz OFF).

6. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è impermeabile, utilizzarlo solo all'asciutto. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature. Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo.

Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni per l'uso. Questo apparecchio non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

7. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente. Per informazioni sui punti di raccolta autorizzati nella vostra zona, contattate la vostra amministrazione comunale.

Direttiva RAEE: 2012/19/UE

Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 303833 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
