Produkttyp	Satellitensucher
Marke	CSL
Modell	303833
Verwendung	Präzise Ausrichtung von Satellitenschüsseln
Anzeige	Digitales Display mit Signalpegelanzeige (0-100%)
Anschlüsse	2 F-Anschlüsse (LNB und Receiver)
Tonsignal	Integrierter Summer für akustische Anzeige
Empfindlichkeitsregler	Drehregler
Kompass	Integriert
Kontrollanzeige	LED für Polarisation (13V/18V) und 22-kHz-Signal
Stromversorgung	Über den Satellitenreceiver (13-18 V DC)
Abmessungen (ca.)	100 x 60 x 30 mm
Gewicht (ca.)	200 g
Material	Kunststoff
Farbe	Schwarz
Lieferumfang	Satellitensucher, Anschlusskabel, Bedienungsanleitung
Pflege und Reinigung	Reinigung mit einem trockenen Tuch, vor Feuchtigkeit schützen
Sicherheit	Nicht öffnen, Kurzschluss vermeiden, trocken verwenden, außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile und Reparatur	Reparaturen nur durch den ursprünglichen Lieferanten
Allgemeine Informationen	Konform mit der WEEE-Richtlinie (2012/19/EU), Registrierung DE:67896761
Hersteller	WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Häufig gestellte Fragen - 303833 CSL

Wie schließe ich den Satellitensucher an den LNB und den Receiver an?

Schalten Sie zuerst den Receiver aus. Stecken Sie das Kabel vom Receiver in den mit Receiver gekennzeichneten F-Anschluss des Suchers. Verbinden Sie dann das mitgelieferte Kabel zwischen dem gegenüberliegenden Anschluss des Suchers und dem LNB. Schalten Sie den Receiver wieder ein.

Wie stelle ich die Empfindlichkeit des Satellitensuchers ein?

Verwenden Sie den Drehregler an der Seite. Beginnen Sie mit minimaler Empfindlichkeit und erhöhen Sie sie, bis die Anzeige etwa 50% für die Feinabstimmung anzeigt.

Was tun, wenn die Anzeige dauerhaft 100% anzeigt?

Das bedeutet, dass das Signal zu stark ist. Verringern Sie die Empfindlichkeit mit dem Drehregler. Bei einer großen Schüssel oder einem leistungsstarken LNB kann ein Dämpfungsglied zwischen LNB und Sucher erforderlich sein.

Wie verwende ich den integrierten Kompass?

Der Kompass hilft Ihnen, die ungefähre Richtung des Satelliten zu bestimmen. Verwenden Sie ihn zur groben Ausrichtung der Schüssel vor der Feinabstimmung.

Was bedeuten die Kontroll-LEDs?

Die LEDs zeigen die Polarisation und das Vorhandensein des 22-kHz-Schaltsignals an. Bei einem Quad-LNB helfen sie, den korrekten Anschluss zu überprüfen (13 V vertikal, 18 V horizontal).

Kann ich den Satellitensucher bei schlechtem Wetter verwenden?

Nein, das Gerät ist nicht wasserdicht. Verwenden Sie es nur im Trockenen und schützen Sie es vor Feuchtigkeit, Regen und Schnee.

Wie reinige ich den Satellitensucher?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Vermeiden Sie Flüssigkeitskontakt mit dem Gerät.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob der Satellitenreceiver eingeschaltet ist und die Kabel korrekt angeschlossen sind. Der Sucher wird über das Koaxialkabel vom Receiver mit Strom versorgt.

Hat das Gerät eine Garantie?

Ja, aber jegliche Reparatur oder Modifikation, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Verlust der Garantie. Bewahren Sie die Bedienungsanleitung und den Kaufbeleg auf.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie es nicht im Hausmüll. Geben Sie es an einer WEEE-Sammelstelle (Geschäft oder Recyclinghof) ab oder kontaktieren Sie Ihre Gemeinde. Hersteller: WD Plus GmbH (Registrierung DE:67896761).

BEDIENUNGSANLEITUNG 303833 CSL

BEDIENUNGSANLEITUNG USER MANUAL

SATELLITE FINDER

Mod.-Nr.: 303833

Table of contents

1. Deutsch .... 3
2. English....7
3. Italiano .... 11
4. Español....15
5. Français 19

https://model.ganzeinfach.de/303833

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Satellitenfinder
• Kurzanleitung

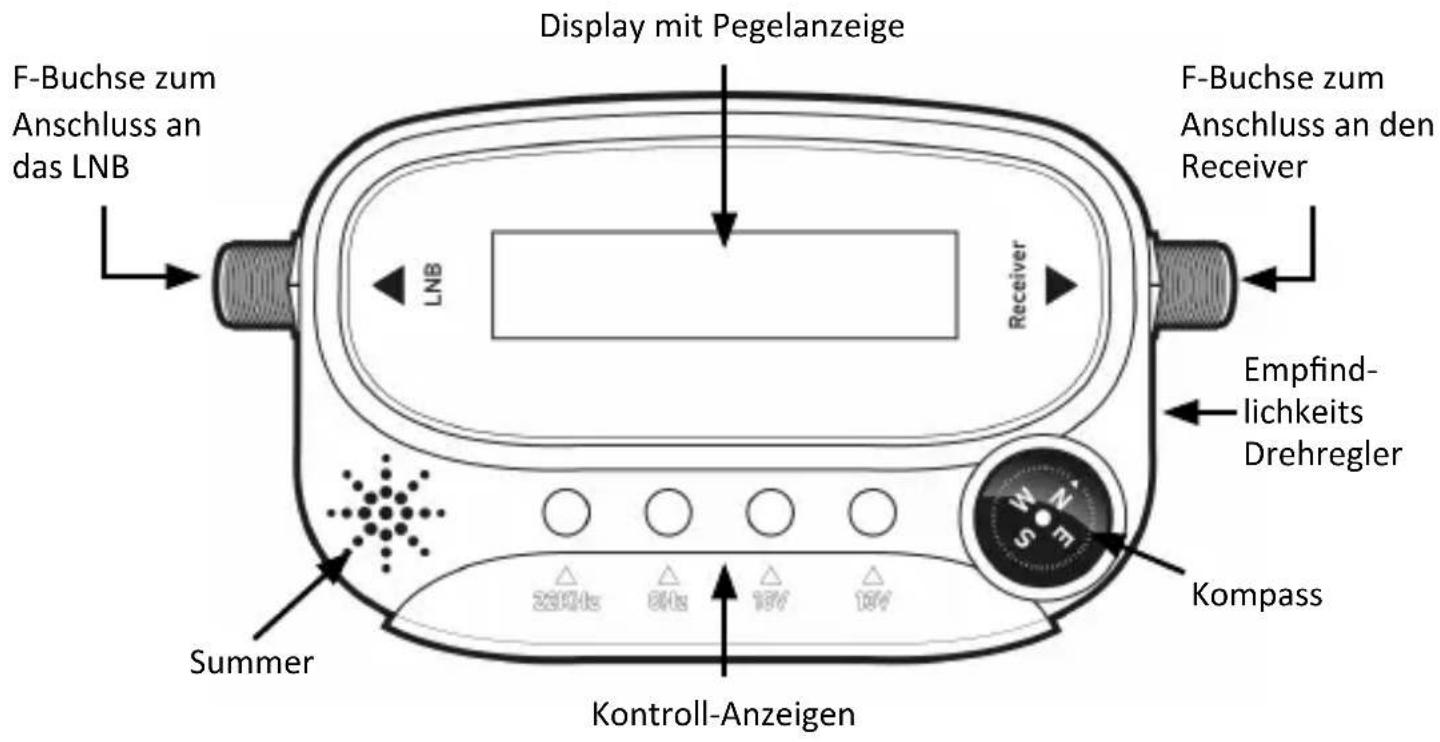

2. Technische Daten

3. Funktion

Der Satellitenfinder unterstützt Sie bei der optimalen Positionierung Ihrer Satellitenanlage mit einer einfach ablesbaren Digitalanzeige. Damit Sie sich vollkommen auf die Montage konzentrieren können, wird die Signalstärke zusätzlich akustisch über einen Summer ausgegeben.

4. Anschluss und Inbetriebnahme

Dieser Satellitenfinder dient der Feinausrichtung und Optimierung des Empfangssignals. Sie müssen zuerst den Satelliten und dessen Position bestimmen und dementsprechend die Satellitenschüssel grob ausrichten. Hierzu können Sie z.B. einen Kompass oder eine komfortablere Sat-Finder-App für Smartphones verwenden.

Trennen Sie zunächst den Receiver bzw. Multiswitch von der Stromversorgung. Verbinden Sie danach den Satellitenfinder mit dem vom Receiver bzw. Multi switch kommenden Anschlusskabel. Der zugehörige Anschluss ist auf der Rückseite mit „Receiver“ beschriftet. Schließen Sie danach das beiliegende Anschlusskabel an den gegenüberliegenden Anschluss am Satellitenfinder an und verbinden Sie es mit einem Anschluss an Ihrem LNB. Stellen Sie sicher, dass der Empfindlichkeits-Drehregler auf eine minimale Empfindlichkeit eingestellt ist. Stellen Sie anschließend die Stromversorgung zum Receiver bzw. Multiswitch wieder her und schalten Sie den Receiver ein, damit das LNB und der Satellitenfinder mit Strom versorgt werden können. Richten Sie die Satelliten-Schüssel grob aus und stellen Sie danach die Empfindlichkeit so ein, dass das Display ungefähr auf dem Wert 50% stehen bleibt. Nehmen Sie danach die Feineinstellung vor. Bewegen Sie das LNB, bis der Display einen höheren Wert anzeigt. Verringern Sie dann die Empfindlichkeit am Drehregler, bis der Display wieder etwa 50% anzeigt, um das LNB genauer ausrichten zu können. Wiederholen Sie diese Schritte mehrmals, bis Sie die optimale Position erreicht haben. Befestigen Sie im Anschluss die Satelliten-Schüssel so, dass sich die Position nicht mehr verändern lässt. Die Ausrichtung ist nun vollständig abgeschlossen.

Hinweis: Sollte das Display den Höchstwert (100%) anzeigen, bedeutet dies, dass das Empfangssignal für den Satellitenfinder zu groß ist. Verringern Sie in diesem Fall die Empfindlichkeit an dem Drehregler. Falls Sie eine sehr große Satellitenschüssel oder ein Hochleistungs-LNB verwenden, ist gegebenenfalls ein Dämpfungsglied oder Dämpfungsregler, der zwischen LNB und Satellitenfinder angeschlossen wird, erforderlich.

5. Kontroll-Anzeigen

Falls Sie eine Mehrteilnehmer SAT-Anlage mit Quattro LNB betreiben, müssen Sie für den korrekten Anschluss an den Multiswitch die Polarisationsebene messen (13V vertikal, 18V horizontal). Mithilfe der Kontroll-Anzeigen können Sie die Polarisation bestimmen. Zusätzlich bietet der Satelliten-Finder LEDs zur Anzeige für das Schaltsignal (22 KHz ein / 0 Hz aus).

6. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde.

Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

7. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Für Informationen zu autorisierten Sammelstellen in Ihrer Umgebung wenden Sie sich bitte an Ihre lokale Stadt- oder Gemeindeverwaltung.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303833 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
