303833 - Receptor de satélite CSL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Buscador de satélites
Marca	CSL
Modelo	303833
Uso	Orientación precisa de antena parabólica
Pantalla	Pantalla digital con indicador de nivel de señal (0-100%)
Conexiones	2 conectores F (LNB y receptor)
Señal acústica	Zumbador integrado para indicación acústica
Regulador de sensibilidad	Giratorio
Brújula	Integrada
Indicador de control	LED para polarización (13V/18V) y señal de 22 kHz
Alimentación	A través del receptor satelital (13-18 V DC)
Dimensiones (estimadas)	100 x 60 x 30 mm
Peso (estimado)	200 g
Material	Plástico
Color	Negro
Contenido del envío	Buscador de satélites, cable de conexión, manual de instrucciones
Mantenimiento y limpieza	Limpieza con un paño seco, proteger de la humedad
Seguridad	No abrir, evitar cortocircuitos, usar en seco, mantener fuera del alcance de los niños
Piezas de repuesto y reparabilidad	Reparaciones solo por el proveedor original
Información general	Conforme a la directiva RAEE (2012/19/UE), registro DE:67896761
Fabricante	WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Preguntas frecuentes - 303833 CSL

¿Cómo conectar el buscador de satélites al LNB y al receptor?

Primero, apague la alimentación del receptor. Conecte el cable del receptor al conector F marcado Receiver del buscador. Luego, conecte el cable suministrado entre el conector opuesto del buscador y el LNB. Restablezca la alimentación.

¿Cómo ajustar la sensibilidad del buscador de satélites?

Utilice el regulador giratorio en el costado. Comience con la sensibilidad mínima y luego aumente hasta que la pantalla indique aproximadamente un 50% para un ajuste fino.

¿Qué hacer si la pantalla indica 100% permanentemente?

Esto significa que la señal es demasiado fuerte. Disminuya la sensibilidad con el regulador giratorio. Si usa una antena parabólica grande o un LNB de alto rendimiento, puede ser necesario un atenuador entre el LNB y el buscador.

¿Cómo usar la brújula integrada?

La brújula le ayuda a determinar la dirección aproximada del satélite. Úsela para orientar aproximadamente la antena parabólica antes del ajuste fino.

¿Qué significan los LED de indicador de control?

Los LED indican la polarización y la presencia de la señal de conmutación de 22 kHz. Para un LNB cuádruple, ayudan a verificar la conexión correcta (13V vertical, 18V horizontal).

¿Puedo usar el buscador de satélites en mal tiempo?

No, el dispositivo no es impermeable. Úselo solo en seco y protéjalo de la humedad, la lluvia y la nieve.

¿Cómo limpiar el buscador de satélites?

Use un paño seco y suave. No use productos químicos o abrasivos. Evite el contacto de líquidos con el dispositivo.

¿Qué hacer si el dispositivo no se enciende?

Verifique que el receptor satelital esté encendido y que los cables estén correctamente conectados. El buscador se alimenta del receptor a través del cable coaxial.

¿El dispositivo tiene garantía?

Sí, pero cualquier reparación o modificación no realizada por el proveedor original anula la garantía. Conserve el manual de instrucciones y el comprobante de compra.

¿Cómo reciclar el dispositivo al final de su vida útil?

No lo tire a la basura doméstica. Deposite en un punto de recogida RAEE (tienda o centro de reciclaje) o contacte a su municipio. Fabricante: WD Plus GmbH (registro DE:67896761).

MANUAL DE USUARIO 303833 CSL

ESP: Los controladores actuales, las instrucciones de uso y otros documentos relevantes para este producto se pueden encontrar en nuestra página web

Gracias por escoger un producto de CSL. Para que pueda disfrutar durante mucho tiempo de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso. Antes de ponerlo en marcha, compruebe que el producto suministrado no presenta defectos ni daños.

1. Volumen de suministro

• Buscador de satélites
• Instrucciones de uso

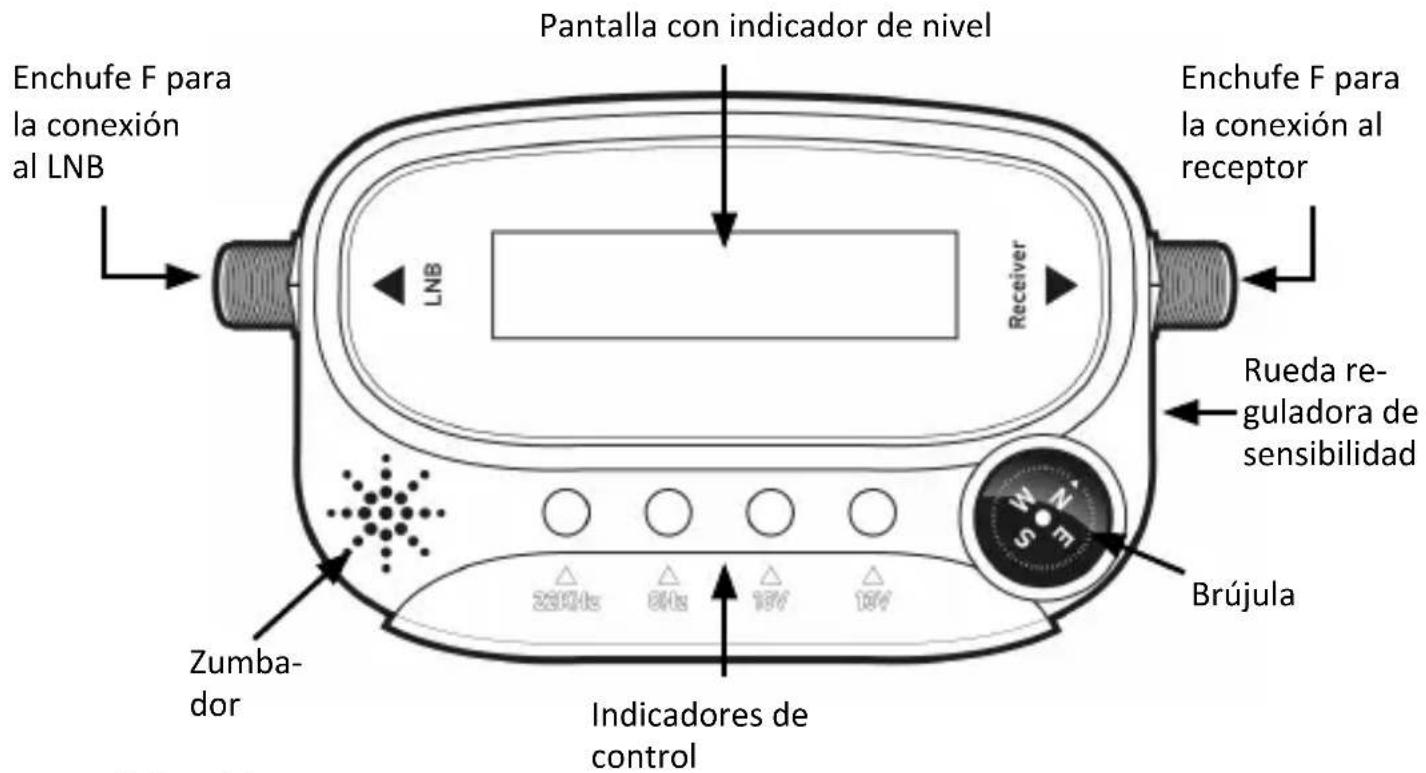

2. Datos técnicos

3. Función

El buscador de satélites le ayuda a posicionar su dispositivo de localización por satélite con una pantalla digital sencilla de interpretar. Para que pueda concentrarse completamente en el montaje, el aparato emite un zumbido acústico para señalar la intensidad de la señal.

4. Conexión y modo de uso

Este buscador de satélites sirve para orientar con precisión y optimizar la señal recibida. En primer lugar debe determinar el satélite y su posición y orientar la antena parabólica de forma aproximada. Para ello puede, por ejemplo, utilizar una brújula o una de las prácticas aplicaciones de búsqueda de satélites para teléfonos inteligentes.

Separe para empezar el receptor o conmutador multiswitch de la red eléctrica. A continuación, conecte el buscador de satélites con el cable de conexión que viene con el receptor o conmutador múltiple. La conexión correspondiente se encuentra en la parte posterior y está etiquetada como «Receiver» (receptor). Conecte ahora el cable de conexión adjunto al conector situado enfrente en el buscador de satélites y enchúfelo a una conexión en su LNB. Asegúrese de que la rueda de regulación está ajustada a una sensibilidad mínima. Restablezca el suministro de energía al receptor o conmutador multiswitch y encienda el receptor para suministrar energía tanto al LNB como al buscador de satélites. Oriente la antena de manera aproximada y ajuste luego la sensibilidad de tal modo que la pantalla muestre aproximadamente sobre el valor 50 %. Efectúe ahora los ajustes de precisión. Mueva el LNB hasta que la pantalla muestre un valor mayor. Reduzca ahora la sensibilidad de la rueda de regulación hasta que la pantalla vuelva a mostrar un 50 % para poder ajustar el LNB con más precisión. Repita este paso varias veces hasta alcanzar la posición óptima. A continuación, fije la antena de tal forma que no pueda cambiar de posición. Ha completado la orientación de la antena.

Indicación: Si la pantalla muestra el valor más alto (100 %), esto significa que la señal de recepción es demasiado grande para el buscador de satélites. En ese caso, reduzca la sensibilidad de la rueda. Si utiliza una antena de satélite o un LNB de alta potencia, es posible que necesite un atenuador o regulador de amortiguación, que deberá conectar entre el LNB y el buscador de satélites.

5. Indicadores de control

Si utiliza un sistema SAT para varios participantes con Quattro LNB, debe medir el nivel de polarización (13 V vertical, 18 V horizontal) para conectar correctamente el conmutador multiswitch. Puede determinar la polarización con ayuda de los indicadores de control. Además, el buscador de satélites cuenta con LED para mostrar la señal de conmutación (22 KHz encendido/0 Hz apagado).

6. Advertencias de seguridad y exoneración de responsabilidad

No intente abrir el dispositivo para realizar reparaciones o modificaciones. Evite el contacto con la red eléctrica. No produzca un cortocircuito en el producto. El dispositivo no es estanco, utilícelo solo en entornos secos. Protéjalo contra la humedad, el agua y la nieve. Manténgalo protegido de las altas temperaturas. No lo someta a cambios de temperatura repentinos o fuertes vibraciones porque esto puede dañar las partes electrónicas. Antes del uso del dispositivo, compruebe si hay daños. No debe usarse el dispositivo, si ha recibido golpes o ha sido dañado de alguna forma.

Cumpla con las determinaciones y limitaciones nacionales. No use el dispositivo para usos diferentes a los descritos en este manual. Este producto no es ningún juguete. Consévelo fuera del alcance de los niños o de personas con las capacidades físicas disminuidas. Cualquier reparación o cambio en el dispositivo que no haya sido llevada a cabo por el proveedor da lugar a la rescisión de los derechos de garantía. El dispositivo solo debe ser utilizado por personas que han leído y entendido este manual. Las especificaciones del dispositivo pueden cambiarse sin que sea necesario realizar un aviso previo.

7. Indicaciones de eliminación

Los dispositivos eléctricos y electrónicos no deben eliminarse con los residuos domésticos según la directiva europea WEEE. Sus componentes deben separarse para el reciclaje o su eliminación, ya que los componentes peligrosos y venenosos pueden producir daños al medio ambiente en caso de una eliminación inadecuada.

Como usuario, está obligado por la ley de dispositivos eléctricos y electrónicos a reenviar de forma gratuita los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o al punto de recogida público especificado. La legislación de cada país tiene sus propias disposiciones al respecto. El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determinaciones. Gracias a este tipo de separación de los materiales, aprovechamiento y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente. Para obtener información sobre los puntos de recogida autorizados en su zona, póngase en contacto con la administración local de su ciudad o municipio.

CE

Directiva WEEE: 2012/19/UE

Número de registro WEEE: DE 67896761

La empresa WD Plus GmbH declara por la presente que el aparato 303833 satisface los requisitos esenciales y el resto de disposiciones pertinentes. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover (Alemania)
