TI290 - Equipos de medición Klein Tools - Manual de uso y guía de instrucciones gratis

Marca	Klein Tools
Modelo	TI290
Tipo de producto	Cámara termográfica profesional recargable
Resolución del sensor	49 152 píxeles (256 × 192)
Rango de temperatura	-20 °C a 400 °C (-4 °F a 752 °F)
Precisión térmica	±2 °C (±3,6 °F) o 2 %, según el valor más alto (no calibrado por debajo de -10 °C)
Emisividad	Ajustable de 0,01 a 0,99 (valor predeterminado 0,95)
Pantalla	Pantalla LCD TFT de 3,5 pulgadas (89 mm)
Paletas de colores	Hierro, arcoíris, escala de grises
Almacenamiento de imágenes	Hasta 10 000 imágenes térmicas en formato JPG
Transferencia de imágenes	USB-C o Wi-Fi a través de la aplicación Klein Tools
Alimentación	Batería de polímero de litio recargable por USB, 3,7 V / 2000 mAh (7,4 Wh)
Dimensiones	113,7 × 78,7 × 26,9 mm (4,48 × 3,10 × 1,06 pulgadas)
Peso	213 g (7,5 oz)
Temperatura de funcionamiento	0 °C a 45 °C (32 °F a 113 °F)
Temperatura de almacenamiento	-20 °C a 60 °C (-4 °F a 140 °F)
Protección contra caídas	2 m (6,6 pies)
Normas	Cumple con UL 61010-1, CSA C22.2 n.° 61010-1, FCC Parte 15 Clase B, IC CNR-247
Sensor	Microbolómetro VOx
Campo de visión	55,6 ±2,8 grados
Frecuencia de actualización	<9 Hz
Sensibilidad térmica	≤50 mK
Resolución de temperatura	0,1 °C (0,1 °F)
Apagado automático	Ajustable por el usuario a 5, 10 o 30 minutos
Mantenimiento y limpieza	Limpiar con un paño que no suelte pelusa; no usar limpiadores abrasivos ni disolventes

Preguntas frecuentes - TI290 Klein Tools

¿Cómo recargar la cámara termográfica TI290?

Conecte el cable USB-C incluido al puerto de carga USB-C del dispositivo, luego conecte el otro extremo a una computadora, adaptador de corriente USB o bloque de alimentación USB (no incluido). La carga completa toma aproximadamente 3 horas. Durante la carga, aparece un símbolo en el indicador de batería si el dispositivo está encendido, o una animación de batería durante 10 segundos si está apagado.

¿Cuál es el rango de temperatura medible?

La cámara termográfica TI290 mide temperaturas de -20 °C a 400 °C (-4 °F a 752 °F). La resolución de visualización es de 0,1 °C (0,1 °F).

¿Cómo ajustar la emisividad en el TI290?

Presione el botón Menú/Seleccionar para acceder a la configuración. Navegue hasta la opción Emisividad en el menú Configuración. Use los botones de desplazamiento para ajustar el valor de 0,01 a 0,99. El valor predeterminado es 0,95. Consulte la tabla de emisividad en el manual o en el sitio web de Klein Tools para elegir el valor adecuado para su material.

¿Cómo transferir fotos por Wi-Fi desde el TI290?

En la cámara, enciéndala y vaya al menú Configuración > Transferencia de fotos por Wi-Fi. Active el Wi-Fi; la pantalla muestra 'ENCENDIENDO WI-FI' luego 'ESPERANDO CONEXIÓN'. En su dispositivo móvil, descargue la aplicación Klein Tools, ábrala y conéctese a la red Wi-Fi KT-TI290. Una vez conectado, presione 'Transferir fotos' en la aplicación para importar todas las imágenes, luego seleccione las que desea guardar.

¿Qué hacer si la pantalla no se enciende?

Verifique que la batería esté cargada (conecte el dispositivo a una fuente USB durante al menos 10 minutos). Si la pantalla sigue negra, presione el botón de encendido/apagado durante 2 segundos. Si no sucede nada, la batería puede estar completamente descargada o el dispositivo está defectuoso. Contacte al servicio al cliente de Klein Tools al 1-800-553-4676.

¿Cómo cambiar la paleta de colores?

Presione el botón Menú/Seleccionar para abrir el menú. Use los botones de desplazamiento para seleccionar la opción Paletas de colores (símbolo H). Presione Menú/Seleccionar para elegir entre Hierro, Arcoíris o Escala de grises. La paleta cambia inmediatamente en la pantalla.

¿Cuál es la precisión de medición del TI290?

La precisión térmica es de ±2 °C (±3,6 °F) o 2 % de la lectura, según el valor más alto. Atención: el dispositivo no está calibrado por debajo de -10 °C (14 °F). La sensibilidad es ≤50 mK.

¿Cómo limpiar la cámara termográfica TI290?

Apague el dispositivo, luego límpielo con un paño que no suelte pelusa. No use limpiadores abrasivos ni disolventes. Evite cualquier contacto líquido con el puerto USB-C y la cámara.

¿Cómo ajustar el apagado automático?

Presione el botón Menú/Seleccionar, vaya a Configuración, luego seleccione Apagado automático. Puede elegir una duración de 5, 10 o 30 minutos. El dispositivo se apagará automáticamente después del período de inactividad establecido.

¿El dispositivo es resistente al agua o impermeable?

No, el TI290 no es impermeable. Las instrucciones advierten de no exponer el producto a la humedad, lluvia o nieve. Está diseñado para uso en interiores únicamente, con una humedad relativa inferior al 85 % sin condensación.

MANUAL DE USUARIO TI290 Klein Tools

MANUAL DE INSTRUCCIONES

Cámara termográfica: profesional recargable

• 49,152 (256 × 192) PIXELES PARA SOLUCIONAR PROBLEMAS DE PUNTOS CALIENTES Y FRÍOS
• AJUSTE DE EMISIVIDAD DE 0,01 A 0,99
• TRANSFIERA FOTOS DE FORMA INALÁMBRICA GRACIAS AL PUNTO DE ACCESO WI-FI INTEGRADO
• BATERÍA RECARGABLE DE IONES DE LITIO

-4 a 752 °F -20 a 400 °C

ESCANEAR PARA DESCARGAR LA APLICACIÓN

ESPECIFICACIONES GENERALES

La TI290 de Klein Tools es una cámara termográfica profesional de alta resolución y recargable mediante USB; enciéndala para ver los puntos calientes y fríos invisibles para solucionar problemas al instante. El medidor proporciona puntos de temperatura alta y baja, cruces de referencia para localizar temperaturas específicas y opciones para alarmas de temperatura. La configuración del wifi permite que el medidor transfiera y comparta imágenes con el fin de elaborar informes.

• Entorno: en interiores: NO la exponga a humedad, lluvia o nieve.
• Altitud de funcionamiento: 6562' (2000 m)
• Humedad relativa: <85 %, sin condensación
• Temperatura de funcionamiento: 32 a 113 °F (0 a 45 °C)
• Temperatura de almacenamiento: -4 a 140 °F (-20 a 60 °C)
• Sensor: microbolómetro VOx
• Resolución del sensor: 49 152 pixeles (256 × 192)
• Campo de visión (FOV): 55,6 +/- 2,8 grados
• Frecuencia de imagen: <9 Hz
• Sensibilidad: ≤50 mK
  • Rango de temperatura: -4 a 752 °F (-20 a 400 °C)
• Resolución de temperatura: 0,1 °F/0,1 °C
• Precisión de temperatura: ±2 °C (±3.6 °F) o 2%, cualquiera que sea mayor NOTA: no está calibrada por debajo de los -10 °C (14 °F)
• Indicación de temperatura: punto alto, bajo y central
• Ajustes de temperatura: °F/°C
• Emisividad: ajustable de 0,01 a 0,99 (la predeterminada es 0,95)
• Tipo de pantalla: TFT LCD de 3,5" (89 mm)
• Paletas de colores: Ironbow, arcoíris y escala de grises
• Formato de imagen: JPG
• Almacenamiento de imágenes: hasta 10 000 imágenes térmicas
• Transferencia de imágenes: USB o wifi mediante la aplicación de Klein Tools
• Dimensiones: 4,48" × 3,10" × 1,06" (113,7 × 78,7 × 26,9 mm)
• Peso: 7,5 oz (213 g)
• Alimentación eléctrica: batería de polímero de litio (recargable mediante USB) 3,7 V/2000 mAh (7,4 Wh)
• Voltaje/Corriente requerida del cargador: 5 V CD, 2 A
• Corriente/tiempo de carga: 1 A/3 h
• Función de apagado automático: seleccionable por el usuario para 5, 10 o 30 minutos
• Grado de contaminación: 2
• Protección ante caídas: 6,6' (2 m)
• Normas: cumple con las normas UL 61010-1
  Intertek 5001748
  Certifi cada según la norma CSA. C22.2 n.º 61010-1

Especificaciones sujetas a cambios.

ADVERTENCIAS

Lea, comprenda y siga estas instrucciones para garantizar un funcionamiento seguro. El incumplimiento de estas advertencias puede provocar riesgo de incendio o choque eléctrico. Conserve estas instrucciones para consultarlas en el futuro.

- NO use el producto si está dañado o ha sido modificado. Las baterías dañadas o modificadas pueden presentar comportamientos impredecibles que pueden provocar incendios, explosiones o lesiones.

- Riesgo de incendio y quemaduras. NO lo abra, aplaste, caliente a más de la temperatura máxima especificada, ni lo incinere. La exposición prolongada a la luz solar directa puede provocar temperaturas elevadas.

- Si la temperatura interna de la batería es muy alta, la unidad se apagará hasta que baje la temperatura interna.

• NO la exponga a la humedad, lluvia o nieve.

- NO la someta a impactos o caídas mayores que 6,6' (2 m). Es posible que caídas mayores a esta altura no muestren señales de daño, pero los componentes internos podrían estar comprometidos. Se recomienda reemplazar la unidad si sufre alguno de estos eventos de gravedad.

- No contiene en su interior piezas que el usuario pueda reparar. NO lo abra ni intente repararlo.

PRECAUCIÓN

- RIESGO DE QUEMADURAS. Los materiales reflectantes pueden tener una temperatura real mayor a la temperatura medida. Ajuste la emisividad para emparejar el objeto que se está midiendo (consulte la sección Emisividad).

- No apunte la cámara hacia el sol ni ninguna otra fuente de energía intensa. Esto puede afectar la precisión de la cámara o dañar el sensor.

SÍMBOLOS DE ADVERTENCIAS DEL PROBADOR

Advertencia o precaución

Riesgo de choque eléctrico

Lea las instrucciones antes de usarlo.

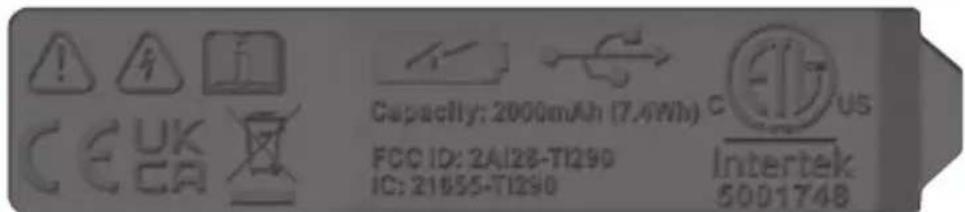

OTROS SÍMBOLOS DEL PROBADOR

Conformité Européenne: cumple con las normas del Espacio Económico Europeo

UKCA: conformidad evaluada por el Reino Unido

Este producto ha sido probado de manera independiente por Intertek y cumple con las normas publicadas vigentes.

WEEE: eliminación de elementos electrónicos

Recargable mediante USB

Capacity: 2000mAh (7.6Wh) FCC ID: 2A128-T1290 IC: 21655-T1290 Intertek 5001748

CONFORMIDAD

CONFORMIDAD CON LA NORMATIVA FCC

Este dispositivo cumple con la Parte 15 de las NORMAS de la FCC. Su funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no debe provocar interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluida la que pueda causar un funcionamiento no deseado.

NOTA: todo cambio o modificación que no estén expresamente aprobados por la parte responsable de hacer cumplir las normas podría invalidar la autorización concedida al usuario para operar el equipo.

Este dispositivo se ha sometido a pruebas y se determinó que cumple con los límites para un dispositivo digital Clase B, según se estipula en la Parte 15 de las normas de la FCC. Estos límites están previstos para brindar protección razonable contra interferencia perjudicial en instalaciones residenciales. Este dispositivo genera, emplea y puede irradiar energía de radiofrecuencia y, si no se lo instala y se lo utiliza de conformidad con las instrucciones, puede causar interferencia perjudicial en las radiocomunicaciones. Sin embargo, no existen garantías de que esa interferencia no se produzca en una instalación en particular. Si este equipo ocasiona interferencia perjudicial en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia tomando una o varias de las siguientes medidas:

• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a un tomacorriente de un circuito que no sea aquel al que está conectado el receptor.
• Consultar al distribuidor o a un técnico especializado en radio/television

DECLARACIONES DE EXPOSICIÓN A LA RADIACIÓN DE RADIOFRECUENCIA DE LA FCC:

Este equipo cumple con los límites de exposición a la radiación de FCC fijados para un entorno no controlado y cumple con las pautas de exposición a la radiación de radiofrecuencia de la FCC.

Este dispositivo no se debe instalar junto a ninguna otra antena o transmisor, ni funcionar junto con ninguna otra antena o transmisor.

CONFORMIDAD

CONFORMIDAD CON LA NORMATIVA DE LA IC

Este dispositivo contiene transmisor(es)/receptor(es) exentos de licencia que cumplen con la(s) norma(s) RSS exenta(s) de licencia del Departamento de Innovación, Ciencia y Desarrollo Económico de Canadá. Su funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no debe provocar interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluida la que pueda causar un funcionamiento no deseado.

Este dispositivo cumple con la norma RSS-247 de Industry Canada. Su funcionamiento está sujeto a la condición de que este dispositivo no ocasione interferencia perjudicial. Este aparato digital Clase B cumple con la normativa canadiense ICES-003.

DECLARACIÓN DE EXPOSICIÓN A LA RADIACIÓN DE LA IC:

Este equipo cumple con los límites de SAR fijados para un entorno no controlado y cumple con la especificación RSS-102 de las normas de exposición a la radiación de radiofrecuencia de la IC. Este transmisor no se debe instalar junto a ninguna otra antena o transmisor, ni funcionar junto con ninguna otra antena o transmisor.

DECLARACIÓN DE CONFORMIDAD DE LA UE

Por el presente, Klein Tools declara que este producto cumple con la Directiva 2014/53/UE y cualquier otro requisito aplicable de la UE. Puede leer la declaración de conformidad completa en la página de este producto, en www.kleintools.com.

DECLARACIÓN DE CONFORMIDAD DE UKCA

Por el presente, Klein Tools declara que este producto cumple con los requisitos relevantes de ley. Puede leer la declaración de conformidad completa en la página de este producto, en www.kleintools.com.

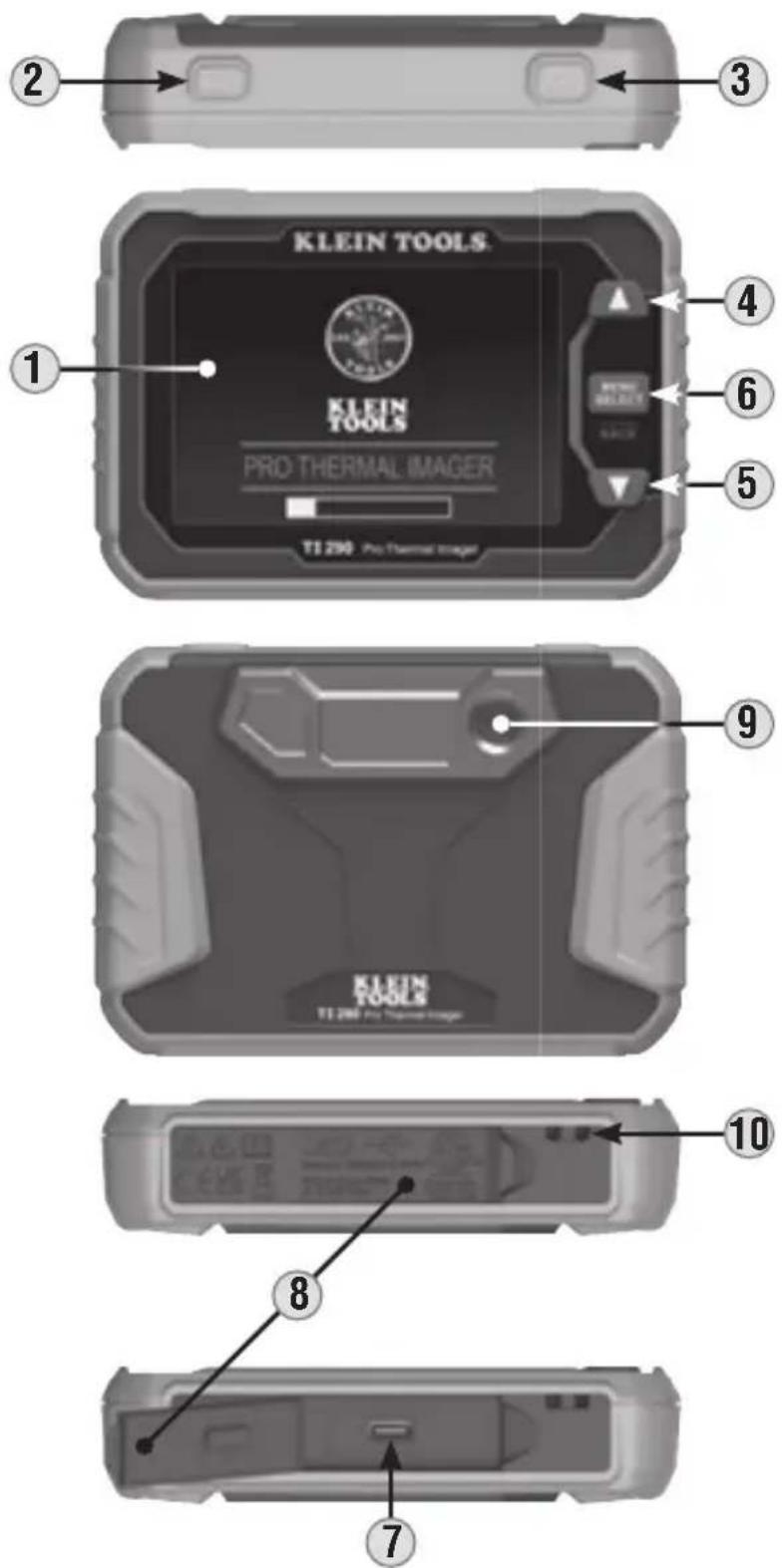

DETALLES DE LAS CARACTERÍSTICAS

CÁMARA

1. Pantalla LCD 6. Botón "Menu/Select/Back"

1. Botón de encendido y apagado

2. Puerto de carga USB-C/datos

3. Botón de obturador de la cámara

4. Cubierta del puerto USB-C

5. Botón de desplazamiento hacia arriba

6. Cámara

7. Botón de desplazamiento hacia abajo

8. Orificio para cuerda

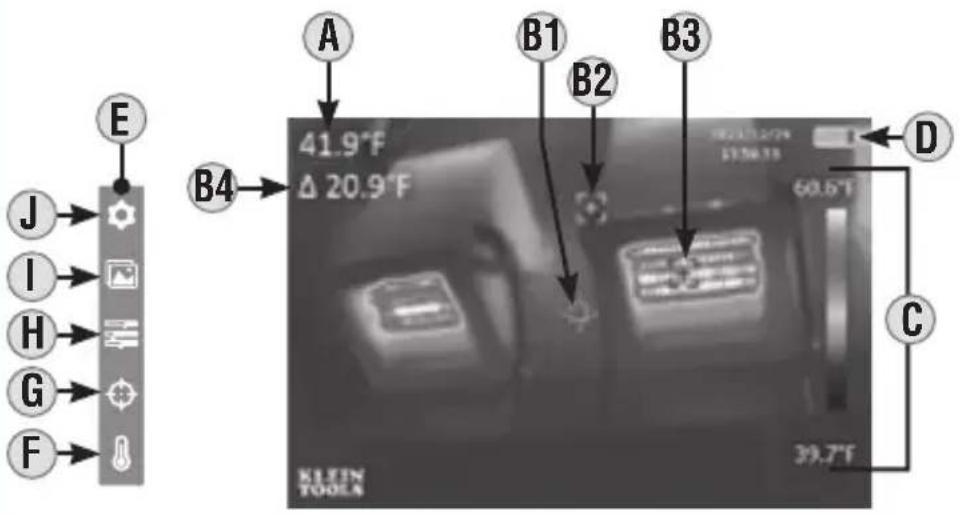

DETALLES DE LAS CARACTERÍSTICAS

A. Temperatura central del objetivo
B1. Cruce de referencia de temperatura central
B2. Cruce de referencia de temperatura baja
B3. Cruce de referencia de temperatura alta
B4. Temperatura diferencial alta/baja
C. Escala de temperatura en tiempo real
D. Indicador del nivel de batería
E. Funciones de menú
F. Unidades de temperatura (°F/°C)
G. Temperatura central y temperatura alta/baja del objetivo encendidas/apagadas
H. Paletas de colores (Ironbow, arcoíris, escala de grises)
I. Galería
J. Confi guración

NOTA: cárguela completamente antes de usarla.

CARGA

Conecte el cable USB-C incluido en el puerto de carga USB-C ⑦, y conecte el otro extremo a la computadora, un adaptador USB de CA u otra fuente de alimentación USB (no incluida). Mientras se carga, si la unidad está encendida, el indicador de nivel de batería D mostrará un símbolo de carga. Si está apagada, se mostrará una animación de carga de la batería durante 10 segundos. El tiempo de carga normal es de aproximadamente 3 horas.

NOTA: mantenga la cubierta del puerto USB-C ⑧ sobre el puerto de carga cuando no esté en uso.

BOTONES DE FUNCIONES

Presione el botón de encendido y apagado ② por 2 segundos para encender o apagar la unidad. Al encenderla, se mostrará la pantalla de inicio por 10 segundos mientras la cámara ejecuta la autocalibración. Cuando se complete, la pantalla mostrará la imagen térmica con la temperatura central del objetivo y las temperaturas alta/baja.

Presione el botón "Menu/Select" (Menú/Seleccionar) ⑥ para acceder a las funciones y configuración de menú. Utilice los botones de desplazamiento hacia arriba (Up) ④ y hacia abajo (Down) ⑤ para desplazarse por el menú.

Presione el botón “Menu/Select” (Menú/Seleccionar) 6 para que se muestren las funciones y configuración de menú (que se muestran a continuación) en la pantalla LCD. Utilice los botones de desplazamiento hacia arriba (Up) 4 y hacia abajo (Down) 5 para desplazarse por las funciones. Presione el botón “Menu/Select” (Menú/Seleccionar) 6 para abrir la función o hacer una selección. Para salir de la función u ocultar el menú, mantenga presionado el botón “Menu/Select” (Menú/Seleccionar) 6.

F Unidades de temperatura: seleccionable entre °F y °C.

G Temperatura central del objetivo y temperatura alta/baja: enciende o apaga estos iconos.

H Paletas de colores: seleccionables entre Ironbow, arcoíris y escala de grises.

I Galería: desplácese por la galería y vea las fotos capturadas.

J Ajustes:

• Transferencia de fotos por wifi: se conecta a la aplicación de Klein Tools para transferir archivos.
• Barra de temperatura: activa o desactiva la función.
• Fecha y hora: establece la marca de fecha y hora de las imágenes.
• Emisividad: ajustable de 0,01 a 0,99 (la predeterminada es 0,95).
• Función de apagado automático: se puede ajustar a 5, 10 o 30 minutos.
• Brightness (Brillo): seleccionable por el usuario; bajo, medio o alto.
• Alerta ALTA/BAJA: establece las alarmas de temperatura.
• Local Info (Información local): proporciona información sobre la versión de firmware, la capacidad de memoria, la memoria disponible y la temperatura de la batería.
• Default Settings Reset (Restablecer ajustes predeterminados): restaura los ajustes predeterminados de fábrica.
• Erase All Photos (Borrar todas las fotos): borra permanentemente todas las fotos de la TI290.

CAPTURA DE FOTOS

Presione el botón de obturador de la cámara ③ para tomar una foto.

NOTA: el menú E se debe ocultar para tomar una foto.

Transferencia por WIFI

En la cámara:

Presione el botón de encendido 2 durante 2 segundos para encender la TI290. A continuación, presione el botón "Menu/Select" (Menú/Seleccionar) 6 para acceder al menú. Utilice los botones de desplazamiento hacia arriba (Up) 4 y hacia abajo (Down) 5 para desplazarse al menú de configuración y presione el botón "Menu/Select" (Menú/Seleccionar) 6. Seleccione la transferencia de fotos por wifi (primer elemento); presione el botón "Menu/Select" (Menú/Seleccionar) 6. En la pantalla LCD podrá ver el mensaje "TURNING ON WIFI (ENCENDIENDO WIFI)", luego "WAITING FOR CONNECTION FROM MOBILE DEVICE, Follow instructions in Klein Tools APP (ESPERANDO CONEXIÓN DESDE EL DISPOSITIVO MÓVIL, siga las instrucciones de la aplicación de Klein Tools)".

Descargue la aplicación de Klein Tools (disponible gratis en Google Play™ o App Store®). Inicie la aplicación de Klein Tools en su dispositivo. Para conectarse correctamente a la TI290 y almacenar imágenes en su dispositivo, acepte todos los permisos emergentes de la aplicación. Toque el botón "Connect" (Conectar) en la aplicación y seleccione/únase a la red wifi de la KT-TI290. Si el dispositivo le pide que se conecte al dispositivo, toque el botón "Connect" (Conectar). Si no se encuentra la red wifi de la KT-TI290, asegúrese de que el wifi está activado en la configuración de su dispositivo.

Una vez conectado, toque el botón "Transfer Photos" (Transferir fotos). Todas las fotos se transferirán de la TI290 a su dispositivo. Seleccione las fotos que desea guardar y presione el botón "Save To Phone" (Guardar en el teléfono). Ahora se puede acceder a las fotos guardadas en la galería de la aplicación para seleccionarlas y compartirlas mediante las opciones estándar de su dispositivo.

ESCANEAR PARA DESCARGAR LA APLICACIÓN

INDICADOR DE BATERÍA D

• Verde fi jo: la batería tiene más del 40 % de carga restante
• Amarillo intermitente: la batería tiene menos del 40 % de carga restante
• Rojo intermitente: batería baja (se debe recargar)
• Parpadea en rojo 10 veces: sin energía; se apagará inmediatamente

EMISIVIDAD

La emisividad es la medición de la capacidad de una superficie para emitir energía térmica por radiación. Distintas superficies (metálicas, de concreto, de madera, etc.) emiten energía térmica a través de la radiación, pero su eficiencia varía. Por consiguiente, estos materiales poseen diferentes coeficientes de emisividad que se deben tener en cuenta para obtener mediciones precisas con el termómetro infrarrojo.

La emisividad de la TI290 se puede ajustar entre 0,01 y 0,99 para lograr mediciones precisas en la mayoría de los tipos de materiales. En términos generales, las superficies brillantes y lustrosas, como el cromo, las placas blancas, etc., tienen una emisividad más baja que los materiales uniformes de color negro.

La siguiente tabla, que debe utilizarse solo como referencia, sirve para calcular la emisividad de muchos tipos de materiales diferentes. Sin embargo, la emisividad de las superficies depende de muchos parámetros, como el acabado y la temperatura de la superficie, la forma del objeto, etc.

Esta tabla debe usarse solo como referencia.

Material Emisividad

Asfalto 0,93
Ladrillo rojo 0,93
Ladrillo gris 0,75
Cerámica porcelana 0,92
Arcilla cocida 0,91
Hormigón rugoso 0,94
Tela de algodón 0,77
Vidrio liso 0,92 - 0,94
Granito 0,45
Grava 0,28
Hielo liso 0,97
Mármol blanco liso 0,56
Pintura negra 0,96
Ebonita	0,94
Madera	0,80 - 0,90
Cobre mate	0,22
Plancha de aluminio comercial	0,09
Acero laminado en frío	0,75 - 0,85

Obtenga una lista completa de valores de emisividad en la sección de preguntas frecuentes de la aplicación o visite: www.kleintools.com/emissivity.

LIMPIEZA

Asegúrese de que la unidad esté apagada y límpiela con un paño limpio y seco que no deje pelusas. No utilice solventes ni limpiadores abrasivos.

ALMACENAMIENTO

No lo exponga a la humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas que sobrepasen los límites mencionados en la sección Especificaciones generales, deje que la unidad vuelva a las condiciones de funcionamiento normales antes de utilizarla.

GARANTÍA

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Para obtener más información, consulte www.epa.gov/recycle.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-800-553-4676

[e-mail]

www.kleintools.com
