MANUAL DE USUARIO E1 Outdoor Pro REOLINK

Si necesita ayuda, comuníquese con Reolink antes de devolver su producto. La mayoría de las preguntas se pueden responder a través de nuestro centro de saporte en línea en https://support.reolink.com.

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

EC NEP

CET PRODUCT SERVICE SP. Z O.O

Ul. Dluga 35 102 Zgierz, Polen

Contenido de la coja 58
Presentación de la cámara 59
Configurar la cámara 60
Instalar la cámara 63
Solución de problemas 66
Especificaciones 66
Notificación de cumplimiento 67

Contenido de la caja

Cámara

Soporte de cámara Aguja de Adaptador de corriente

daptador de corriente

restablecimiento

Paquete de tornillos Cable alargador de corriente de 4,5 m

Cable de red de 1 m Plantilla de montaje

Guía de inicio rápido

Señal de vigilancia

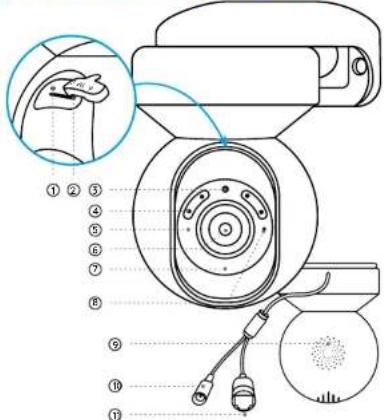

Presentación de la cámara

① Botón de restablecimiento
* Pulse durante más de cinco segundos para restablecer la configuración predeterminada del dispositivo.
② Ranura para tarjeta micro SD
* Gire el objetivo para encontrar el botón de restablecimiento y la ranura para torjetas 5D.
③ Sensor de luz diurna
④ Foco
⑤ Luces infrarrojas
⑥ Objetivo
⑦ LED de estado
© Micrófono incorporado
⑤ Altavoz
⑩ Cable de alimentación
⑪ Cable de red

Diferentes estados del LED de estado:

• Luz roja: Conexión WiFi fallido Parpodea: Estado de espero
• Luz azul: Conexión WiFi correcta On: Estado de funcionamiento

EspañolEspañol59 60

Configurar la cámara

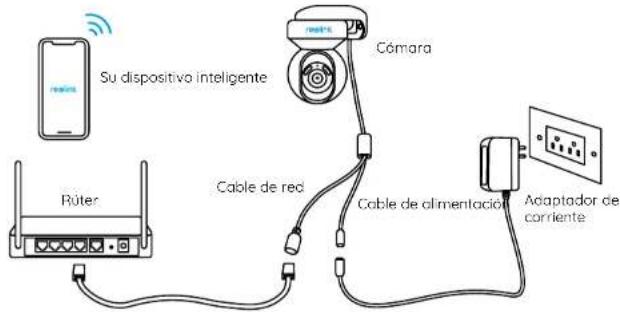

Configuración por cable

Se recomienda que la configuración inicial se recice con el cable Ethernet. Puede seguir los siguientes pasos para configurar su cámara.

Paso 1 Conecte la cámara a un puerto LAN de su rúter con un cable Ethernet. Paso 2 Utilice el adaptador de corriente suministrado para encender la cámara.

Su dispositivo inteligente Rüter Cable de red Córmara Cable de alimentación Adaptador de corriente

Paso 3 Descargue e inicie el software App o Client Reolink y siga los instrucciones que aparecen en pantalla para finalizar la configuración inicial.

- En el teléfono inteligente

Esconee poro descargar la App Reolink.

- En la computadora

Ruta de descarga del Client Reolink: Vaya o https://reolink.com > Soporte > App & Client.

EspañolEspañol61 62

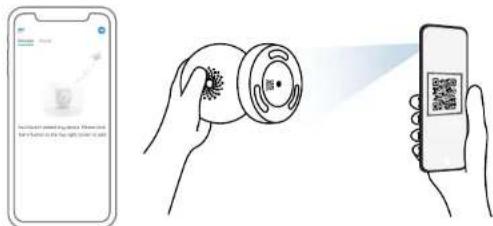

Configuración Inalámbrica

Si configura la cámara sin el cable Ethernet, puede seguir los pasos que se indican a continuación.

NOTA: Este dispositivo admite redes WiFi de 2,4 GHz y 5 GHz. Se recomienda conectar el dispositivo a una red WiFi de 5 GHz para disfrutor de una mejor experiencia de red.

Paso 1 Utilice el adaptador de corriente suministrada para encender la cámara. Paso 2 Inicie la App Reclink, haga clic en el botón "●" en la esquina superior derecha poro añodir la cámara. Escanee el código QR en el dispositivo y siga las instrucciones en pantallo para finalizar la configuración inicial.

NOTA: Si accede a la cámara a través del Client Reolink, puede hacer clic en el icono Agregar dispositivos y elegir la opción UID para introducir el UID de su cámara. El UID se encuentro en el cuerpo de la cámara (justo debajo del código QR).

Instalar la cámara

Montar la cámara en la pared

Para uso en exteriores, la cámara debe instalarse al revés para un mejor rendimiento a prueba de agua.

Tire del botán del soporte de seguridad y desenrosque el soporte para separar las dos partes.

reelink

Atornille el soporte a la parte inferior de la cámara.

Taladre los agujeros de acuerdo con la plantilla de montaje y otornille el soporte de seguridad a la pared.

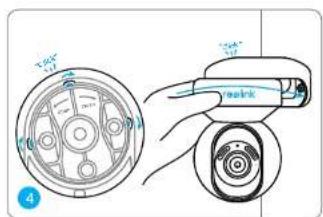

Elija una dirección adecuada de la cámara y, a continuación, alinee el soporte con la montura de seguridad y bloquee la cámara en su sitio girando en sentido contrario a las agujas del reloj.

NOTA: Utilice los anclajes para paneles de yeso incluidos en el paquete si es necesario

Montar la cámara en el techo

Tire del botón del soporte de seguridad y desenrosque el soporte de techo del soporte.

Instale el soporte en el techo. Alinee la cámara con el soporte y gire la unidad de la cámara en el sentido de las agujas del reloj para bloquearla en su posición.

EspañolEspañol65 66

Solución de problemas

La cámara no se enciende

Si su cámara no se enciende, pruebe los siguientes soluciones:

- Enchufe la cámara a otro toma de corriente. - Utilice otro adaptador de corriente de 12 V para encender la cámara.

Si no funciona, póngose en contacto con el servicio de asistencia de Realink.

La conexión WiFi falla durante el proceso de configuración inicial

Si la cámara no puede conectarse a la red WiFi, pruebe las siguientes soluciones:

- Asegúrese de haber introducido la contraseña contraseña WiFi correcta. - Coloque la cámara cerca del rúter para asegurar una señal WiFi fuerte. - Cambie el método de encriptación de la red WiFi a WPA-PSK/WPA2-PSK/WPA3-PSK (encriptación más segura) en la interfez de su

rüter.

- Combie su SSID o contraseña WiFi y asegúrese de que el SSID tiene menos de 31 caracteres y la contraseña menos de 64 caracteres.

- Establezca su contraseña utilizando sólo los caracteres del teclado.

Si esto no funciona, póngase en contacto con el soporte de Reolink.

Especificaciones

Frecuencia de funcionamiento: 2,4/5 GHz doble banda

Temperatura de funcionamiento: -10°C a 55°C (14°F a 131°F) Tamaño: 85×118 mm Peso: 395 g

Para más especificaciones, visite https://reolink.com/

Notificación de conformidad

Declaraciones de conformidad FCC

Este aparato es conforme al artículo 15 del reglamento de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) el aparato no debe producir interferencias dahinas y (2) el aparato debe aceptar cualquier interferencia que reciba, incluidos las que puedan determinar el funcionamiento no deseado del mismo.

Nota: Este equipo ha sido probado para comprobar que cumple los límites establecidos en los dispositivos digitoles de Clase B, según el artículo 15 del reglamento de la FCC. Estos límites se han establecido para proporcionar una protección rozonable contra las interferencias dahinas en una instalación doméstico. Este equipo genera, uso e irrodia energía de radiofrecuencia, y si no se instala y se usa de acuerdo con las instrucciones, puede causar interferencias dahinas en las comunicaciones por radio. Sin embargo, no existe garantía de que no se produzcan interferencias en una instalación en concreto. Si el equipo produjera interferencias dahinas en la recepción de radio o televisión, lo que se puede comprobar encendiendo

EspañolEspañol67 68

yapagando el equipo, recomendamos al usuario que intente corregir dichas interferencias adoptando una o más de las siguientes medidas:

• Reorientar o recolocar la antena receptora.
• Aumentar la distancia entre el equipo y el receptor.
• Conectar el equipo a un enchufe o circuito distinto al que esté conectado el receptor.
• Solicitar ayuda al vendedor o a un técnico cualificado de radio/TV.

Precaución: Cualquier cambio o modificación que se realice en este aparato sin la aprobación expresa de la parte responsable de la conformidad puede anular la capacidad del usuario para utilizar el aparato.

Declaración de exposición a radiaciones de la FCC

Este equipo cumple con los límites de exposición a radiaciones de la FCC establecidos para un entorno no controlado. Este equipo debe instolarse y utilizarse con una distancia mínima de 20 cm entre el radiador y su cuerpo.

Declaraciones de conformidad ISED

Este dispositivo contiene transmisores o receptores exentos de licencia que cumplen con los estándares RSS exentos de licencia de

Innovation, Science and Economic Development Canada. Su uso está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no debe causar interferencias. (2) Este dispositivo debe aceptar cualquier interferencia, incluidas las interferencias que puedan causar un funcionamiento no deseado del dispositivo.

Declaración de exposición a radiaciones de ISED

CE Declaración UE de conformidad simplificada

Reolink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva 2014/53/EU y lo Directiva 2014/30/EU.

Frecuencia de funcionamiento Wi-Fi

FRECUENCIA DE FUNCIONAMIENTO: 2,4 GHz EIRP < 20 dBm 5 GHz EIRP < 20 dBm 5,8 GHz EIRP < 14 dBm

Las funciones de los sistemas de acceso inolámbrico, incluidas las redes de área local por radio (WAS/RLAN), dentro de

la banda de 5150-5350 MHz para este dispositivo están restringidas al uso en intenores dentro de todos los países de la Unión Europea (BE/BG/CZ/DK/DE/EE/IF/EL/ES/FR/IIR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/NO/CH/IS/LI/UK[N])

Eliminación correcta de este producto

Este marca indica que este producto no debe desecharse con otros residuos domésticos en la UE. Para evitar posibles daños al medioamiente o a la salud humana derivados de la eliminación incontrolada de residuos, reciclido de forma responsable para promover la reutilización sostenible de los recursos materiales. Para devolver el dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el establecimiento donde adquirió el producto. Ellos pueden hacerse cargo de este producto para reciclorlo de forma segura para el medioambiente.

Garantía limitada

Este producto tiene una garantía limitada de 2 años que solo es válida si se adquiere en la tienda oficial de Reolink o en un distribuidor autorizado de Reolink. Más información: https://reolink.com/es/warranty-and-return/.

Condiciones y privacidad

El uso del producto está sujeto a la aceptación de los Condiciones de servicio y la Política de privacidad de reolink.com. Manténgase fuera del alcance de los niños.
