BEDIENUNGSANLEITUNG E1 Outdoor Pro REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Lieferumfong 16
Über die Kamera 17
Einrichten der Kamera 18
Installation der Kamera 21
Fehlersuche 24
Spezifikationen 24
Konformitätserklärung 25

Lieferumfang

Kamera

Kamerahalterung Reset-NadelNetzadapter

Schraubenpack 4.5m Strom- Verlängerungskabel

1m Netzwerkkabel

Schnellstart-Leitfaden

Überwachungs -aufkleber

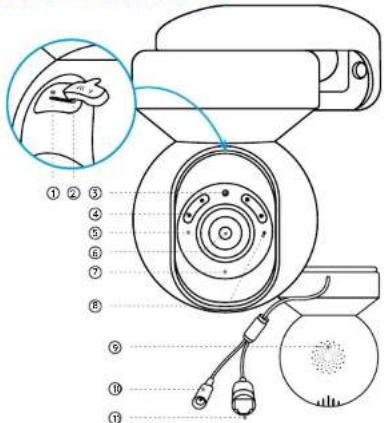

Über die Kamera

* Zurück out Werkseinstellungen:

Reset-Taste über 5s drücken

* Zurück auf Werkseinstellungen: Reset-Taste über 5s drücken

Hose. Taste over 50 gallons

② MicroSD-Kartenslot

*Das Objektiv drehen um die Beset-

Laste und den SD-Kortenslot zu

finden

③ Tageslichtsensor

④ Spotlight

⑤ IR-LEDs

⑥ Objektiv

⑦ Status-LED

© Einbau-Mikrofon

⑤ Lautsprecher

10 Stromkabel

⑪ Netzwerkkabel

Verschiedene Zustände der Status-LED:

• Rotes Licht: WLAN-Verbindung fehlgeschlagen Blinkt: Standby-Status
• Blaues Licht: WLAN-Verbindung erfolgreich Ein: in Betrieb

DeutschDeutsch17 18

Einrichten der Kamera

Verkabeltes Setup

Es wird empfohlen, die Ersteinrichtung mit dem Netzwerkkabel durchzuführen. Gehen Sie wie folgt vor, um Ihre Kamera einzurichten.

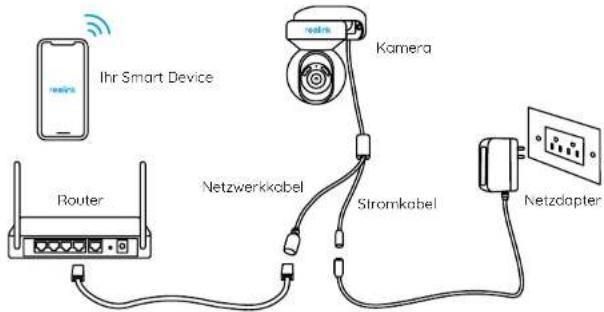

Schritt 1 Schließen Sie die Kamera über ein Netzwerkkabel an einen LAN-Port Ihres Routers an

Schritt 2 Verwenden Sie den mitgelieferten Netzadapter, um die Kamera einzuschalten.

Ihr Smart Device Router Netzwerkkabel Kamera Stromkabel Netzadapter

Schritt 3 Laden Sie Reolink App oder Client Software herunter, starten Sie es und folgen Sie den Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

• Auf Smartphone

Scannen & Reolink App herunterladen

• Auf PC

Download-Pfad für Reolink Client: https://reolink.com > Support > App & Client.

DeutschDeutsch19 20

Kabelloses Setup

Wenn Sie die Kamera ohne das Netzwerkkabel einrichten, können Sie die folgenden Schritte ausführen.

HINWEIS: Dieses Gerät unterstützt 2,4 GHz und 5 GHz WLAN. Es wird empfohlen, das Gerät mit 5GHz WLAN zu verbinden, um eine bessere Netzwerkerfahrung zu erhalten.

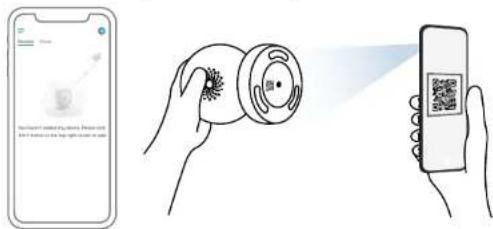

Schritt 1 Verwenden Sie den mitgelieferten Netzodapter, um die Kamera einzuschalten. Schritt 2 Starten Sie die Reolink App, klicken Sie auf die Schollfläche "in der oberen rechten Ecke, um die Kamera hinzuzufügen. Scannen Sie den QR-Code auf dem Gerät und folgen Sie den Anweisungen auf dem Biloschirm, um die Ersteinrichtung abzuschließen.

HINWEIS: Wenn Sie über den Reolink Client auf die Kamera zugreifen, können Sie auf das Symbol Gerät hinzufügen klicken und die Option UID wählen, um die UID Ihrer Kamera einzugeben. Die UID befindet sich auf dem Kameragehäuse (direkt unter dem QR-Code).

Installation der Kamera

Montage an der Wand

Beim Außeneinsatz muss die Kamera für bessere Wasserdichtigkeit mit dem Kopf noch unten instelliert werden.

Ziehen Sie den Knopf der Sicherheitshalterung und schrauben Sie die Holterung ab, um die beiden Teile zu trennen.

Schrauben Sie die Halterung an der Unterseite der Kamera fest.

Bohren Sie Löcher gemäß der Montageschablone und schrouben Sie die Sicherheitshalterung an die Wand.

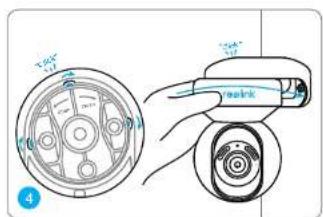

Wählen Sie die richtige Ausrichtung der Kamera, richten Sie dann die Holterung an der Sicherheitshalterung aus und verriegeln Sie die Kamera durch Drehen im Uhrzeigersinn.

HINWEIS: Verwenden Sie bei Bedarf die im Lieferumfang enthaltenen Trockenbauanker.

Montage an der Decke

Ziehen Sie den Knopf der Sicherheitsholterung und schrauben Sie den Deckensockel von der Halterung ab.

Bringen Sie den Sockel an der Decke an. Richten Sie die Kamera an dem Sockel aus und drehen Sie die Kameraeinheit im Uhrzeigersinn, um sie zu fixieren.

DeutschDeutsch23 24

Fehlersuche

Kamera lässt sich nicht einschalten

Wenn Sie die Kamera nicht einschalten können, versuchen Sie bitte die folgenden Lösungen;

- Schließen Sie die Kamera an eine andere Steckdose an. - Verwenden Sie einen anderen 12V Netzadapter, um die Kamera einzuschalten.

Bleibt es ungelöst, kontaktieren Sie bitte Replink Support.

WLAN-Verbindung während der ersten Einrichtung fehlgeschlagen

Wenn die Kamera keine Verbindung zum WLAN herstellen kann, versuchen Sie bitte die folgenden Lösungen:

- Bitte vergewissern Sie sich, dass Sie das richtige WLAN-Passwort eingegeben haben. - Stellen Sie Ihre Kamera in die Nähe Ihres Routers, um ein starkes WLAN-Signal zu gewährleisten. - Ändern Sie die Verschlüsselungsmethode

des WLAN-Netzwerks auf WPA2-PSK/WPA-PSK

(sicherere Verschlüsselung) auf der Schnittstelle Ihros Routers. - Ändern Sie Ihre WLAN SSID oder Ihr Passwort und stellen Sie sicher, dass die SSID nicht länger als 31 Zeichen und das Passwort nicht länger als 64 Zeichen ist. - Bestimmen Sie Ihr Passwort nur mit den Zeichen auf der Tostatur.

Bielot es ungelöst, kontaktieren Sie bitte Realink Support.

Spezifikationen

Betriebsfrequenz: 2,4/5GHz Dualband Betriebstemperatur: -10°C bis 55°C (14°F bis 131°F) Größe: 85×118 mm Gwicht: 395g

Für weitere Spezifikationen, besuchen Sie bitte https://reolink.com/

Konformitätserklärung

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keineschädlichen Interferenzen bewirken; (2) Dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die unerwünschten Betrieb verursachen können.

HINWEIS Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitoles Gerät der Klosse B gemäß Abschnitt 15 der FCC Richtinien. Die Grenzwerte sind so ausgelegt, dass sie angemesserten Schutz gegen schädliche Störungen bei der Montage in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radio- oder Fernsehempfangs führt, was durch Ein- und

Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder sie umstellen.

- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.

- Das Gerät an einen anderen Stromkreis als den Empfänger anschließen.

- Hilfe bei dem Höndler oder einem erfahrenen Radio-/TV-Techniker finden.

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für Konformitätserklärung die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

FCC-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät muss mit einem Mindestabstand von 20cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

ISED-Konformitätserklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS Standard(s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Dieses Gerät darf keine Störungen verursachen.

(2) Dieses Gerät muss alle Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb des Geräts vorursachen können.

ISED-Erklärung zur Strahlenbelastung

CE Vereinfachte EU-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU und 2014/30/EU übereinstimmt.

WLAN Betriebsfrequenz

BETRIEBSFREQUENZ:

2,4 GHz EIRP < 20dBm

5 GHz EIRP < 20dBm

5.8GHz EIRP < 14dBm

Die Funktionen von drohtlosen

Zugangssystemen einschließlich

lokaler Funknetze (WAS/RLANs)

innerhalb des Bondes 5150-5350 MHz für dieses Gerät sind in allen Ländern der Europäischen Union auf den Innenraumbetrieb beschränkt. (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HP/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Hausholtsabfällen entsorgt werden dort. Um mögliche Schäden für die Umweit oder die menschliche Gesundheit zu vermeiden, recyclen Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme

Deutsch27

oder wenden Sie sich an den Händler, bei dem

Sie das Produkt gekauft haben. Dort kann

man das Produkt einem umweltgerechten

Recycling zuführen.

Begrenzte Garantie

Für dieses Produkt gilt eine 2-Jahres-Gorantie.

die nur gültig für Kauf im offiziellen Reolink

Shop oder bei einem autorisierten Reolink

Händler: Mehr erfahren;

Die Nutzung des Gerötes unterliegt

Ihrer Zustimmung zu den AGB & der

Datenschutzrichtlinie auf reolink.com. Halten

Sie das von Kindern fern.
