MANUAL DE USUARIO RLC-840WA REOLINK

Si necesita ayuda, comuníquese con Reolink antes de devolver su producto. La mayoría de los preguntas se pueden responder a través de nuestro centro de soporte en línea en https://support.reolink.com

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

Volumen de suministro 66

Introducción a la cámara 67

Diagrama de conexión 69

Configurar la cámara -70

Montar la cámara 71

Resolución de problemas 74

Especificaciones 75

Notificación de cumplimiento -76

Volumen de suministro

Cámara Paquete de extensión de alimentación* de 4.5 m

Adaptador de corriente*

tornillos

Cable Ethernet de 1M

Plantilla de montaje

Aguja de restablecimiento

Pegatina de vigilancia

Guía de inicio rápido

NOTA:

* La cantidad de accesorios varía según el modelo de cámara que adquiera.

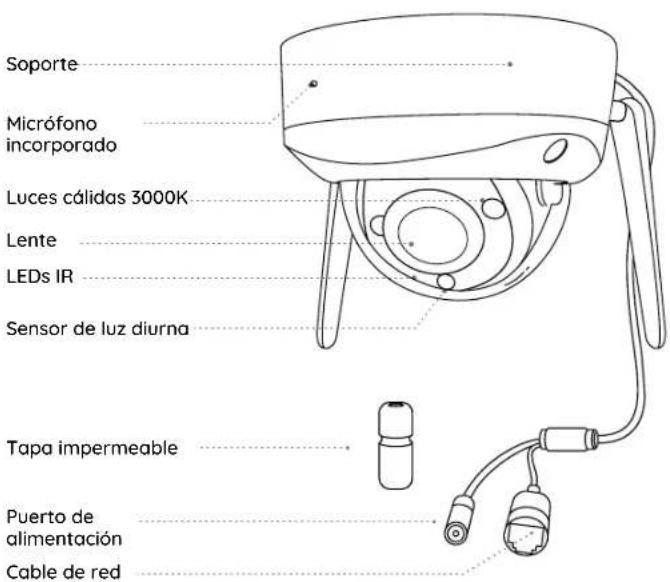

Camera Introduction

Soporte Micrófono incorporado Luces cálidas 3000K Lente LEDs IR Sensor de luz diurna Tapa impermeable Puerto de alimentación Cable de red

EspañolEspañol67 68

Ranura para tarjetas microSD

*Afloje los tornillos con un destornillador (no incluido) para acceder a la ranura de la tarjeta microSD

Botón de restablecimiento

* Mantenga pulsado el botón de restablecimiento durante 5s con un pin para restablecer los ajustes de fábrica.

Altavoz

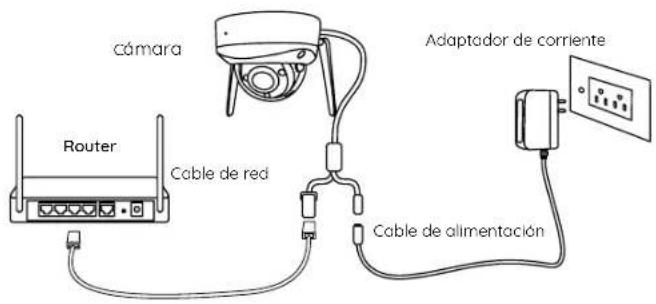

Diagrama de conexión

Antes de la configuración inicial, siga los pasos que se indican a continuación para conectar su cámara.

1. Conecte la cámara a un puerto LAN de su router con un cable Ethernet.
2. Utilice el adaptador de corriente para encender la cámara.

NOTA:

Asegúrese de que las antenas estén instaladas antes de conectar la cámara.

cámara Router Cable de red Adaptador de corriente Cable de alimentación

Configurar la cámara

Descargue e inicie el software Reolink App o Client, y siga las instrucciones en pantalla para finalizar la configuración inicial.

- En el Smartphone

Escanee para descargar la aplicación Reolink.

- En el PC

Ruta de descarga del Cliente Reolink: Vaya a https://reolink.com > Support > App & Client.

NOTA:

• Cuando configure la cámara WiFi, primero deberá seguir las instrucciones en pantalla para finalizar la configuración WiFi.
• Una vez que la cámara se conecte correctamente a la red WiFi, puede desconectar el cable Ethernet. La cámara funcionará ahora de forma inalámbrica.

Montar la cámara

Consejos de instalación

• No oriente la cámara hacia ninguna fuente de luz.
• No retire la lámina protectora de la cubierta del domo hasta que haya finalizado la instalación.
• No apunte la cámara hacia una ventana de cristal. De lo contrario, podría provocar una mala calidad de imagen debido al deslumbramiento de la ventana por los LED infrarrojos, las luces ambientales o las luces de estado.
• No coloque la cámara en una zona sombreada orientándola hacia una zona bien iluminada. De lo contrario, podría obtener una imagen de mala calidad. Para garantizar la mejor calidad de imagen, las condiciones de iluminación tanto de la cámara como del objeto de captura deberán ser las mismas.
• Para garantizar una mejor calidad de imagen, se recomienda limpiar la cubierta del domo con un paño suave de vez en cuando.
• Asegúrese de que los puertos de alimentación no estén expuestos directamente al agua o a la humedad y de que no estén bloqueados por suciedad u otros elementos.
• Con la clasificación IP de resistencia al agua, la cámara puede funcionar correctamente en condiciones como la lluvia y la nieve. Sin embargo, esto no significa que la cámara pueda funcionar bajo el agua.
• No instale la cámara en lugares donde la lluvia y la nieve puedan golpear directamente el objetivo.

EspañolEspañol71 72

Instalar la cámara

Coloque la plantilla de montaje en el techo y taladre los agujeros en los lugares indicados, después inserte los tacos para paneles de yeso.

Desenrosque la tapa del domo de la base de la cámara con la llave hexagonal.

NOTA: Mantenga la lámina protectora sobre la cubierta del domo hasta que finalice la instalación.

Atornille la base de la cámara al techo.

Ajuste el ángulo de visión de la cámara según sea necesario.

5 δ σ θ δ' θ' δ Δ:

Alinee las flechas y la muesca según el diagrama. 1. Flechas en la base de la cámara 2. Muesca en el módulo de la cámara 3. Flecha en la parte superior de la cámara

Fije la tapa del domo a la base de la cámara apretando los tornillos.

NOTA: Retire la película protectora de la cubierta del domo después de la instalación.

EspañolEspañol73 74

Resolución de problemas

La cámara no se enciende

Si su cámara no se enciende, pruebe las siguientes soluciones:

• Por favor, compruebe si la toma de corriente funciona correctamente o no. Intente enchufar la cámara a otra toma de corriente y compruebe si funciona.
• Por favor, compruebe si el adaptador de corriente continua funciona o no. Si tiene otro adaptador de corriente de 12 V CC que funcione, utilice otro adaptador de corriente y compruebe si funciona.

Si no funciona, póngase en contacto con el servicio de asistencia de Reolink en https://support.reolink.com/.

Los LEDs infrarrojos dejan de funcionar

SI los LEDs infrarrojos de su cámara dejan de funcionar, pruebe las siguientes soluciones:

• Habilite las luces infrarrojas en la página de configuración del dispositivo a través de la aplicación/cliente Reolink.
• Compruebe si el modo Día/Noche está activado y configure las luces infrarrojas automáticas por la noche en la página de Visión en Directo a través de Reolink App/Client.

- Actualice el firmware de su cámara a la última versión.

- Restaure la cámara a los ajustes de fábrica y compruebe de nuevo los ajustes de la luz infrarroja.

Si no funciona, pángase en contacto con el servicio de asistencia de Reolink en https://support.reolink.com/.

La imagen no es nítida

Si la imagen de la cámara no es nítida, pruebe las siguientes soluciones:

• Compruebe que la cubierta del domo de la cámara no tenga suciedad, polvo o telarañas, y limpiela con un paño suave y limpio. Se recomienda utilizar el absorbedor de polvo incluido en el paquete.
• Apunte la cámara hacia una zona bien iluminada, ya que las condiciones de iluminación afectarán mucho a la calidad de la imagen.
• Actualice el firmware de su cámara a la última versión.
• Restaure la cámara a los ajustes de fábrica y vuelva a comprobarla.

Especificaciones

Dimensiones: Φ117x 86mm

Peso:604.1g

Temperatura de funcionamiento: -10°C\~+55°C (14°F\~131°F)

Para más especificaciones, visite https://reolink.com/.

EspañolEspañol75 76

Declaración de conformidad de la FCC

Este dispositivo cumple con la Parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Nota:

Este equipo ha sido sometido a pruebas y se ha determinado que cumple los límites establecidos para un dispositivo digital de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe ninguna garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomlenda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente de un circuito distinto al que

está conectado el receptor.

- Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Cuidado: Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.

Declaración de exposición a la radiación de la FCC

Este equipo cumple los límites de exposición a la radiación de la FCC establecidos para un entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 20 cm entre el radiador y su cuerpo.

Declaraciones de conformidad ISED

Este dispositivo contiene transmisor(es)/receptor(es) exentos de licencia que cumplen con los RSS exentos de licencia de Innovación, Ciencia y Desarrollo Económico de Canadá. Su funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede causar interferencias.

(2) TEste dispositivo debe aceptar cualquier interferencia, incluidas las que puedan causar un funcionamiento no deseado del dispositivo.

Español77 78 Español

Declaración de exposición a la radiación ISED

Este equipo cumple con los límites de exposición a la radiación IC RSS-102 establecidos para un entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 20 cm entre el radiador y su cuerpo.

Declaración de conformidad simplificada de la UE

Realink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva 2014/53/UE y la Directiva 2014/30/UE.

Frecuencia de funcionamiento WiFi

FRECUENCIA DE FUNCIONAMIENTO:

2.4 GHz EIRP < 20dBm

5 GHz EIRP < 20dBm

5.8GHz EIRP < 14dBm

Las funciones de los sistemas de acceso inalámbrico, incluidas las redes de área local por radio (WAS/RLAN), dentro de la banda 5150-5350 MHz para este dispositivo están restringidas al

uso en interiores únicamente dentro de toda Europa.Palés de la Unión (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

Eliminación correcta de este producto

Esta marca indica que este producto no debe desecharse con otros residuos domésticos. en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana derivados de la eliminación incontrolada de residuos, reciclelo de forma responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el establecimiento donde adquirió el producto. Ellos pueden llevarse este producto para reciclarlo de forma segura para el medio ambiente.

Español79

Garantía limitada

Este producto tiene una garantía limitada de 2 años que sólo es válida si se adquiere en la tienda oficial de Reolink o en un distribuidor autorizado de Reolink.

Más información: https://reolink.com/warranty-and-return/.

Términos y privacidad

El uso del producto está sujeto a su aceptación de los términos y condiciones del servicio y de la política de privacidad de reolink.com. Manténgalo fuera del alcance de los niños.
