MANUALE UTENTE RLC-840WA REOLINK

Se avete bisogno di aiuto, le chiediamo gentilmente di contattare Reolink prima di restituire il prodotto. La maggior parte delle domande può essere risolta tramite il nostro centro di assistenza online all'indirizzo https://support.reolink.com.

Soporte técnico

Contenuto della Confezione 50
Introduzione alla Telecamera 51
Schema di Connessione 53
Configurare la Telecamera 54
Installare la Telecamera 55
Risoluzione Problemi 58
Specifiche 59
Notifica di Conformità 60

Contenuto della Confezione

Telecamera Confezione relunga di Alimentazione 4,5m ^1

lonelunga di entazione 4,5m ^1

Adattatore di Alimentazione *

di Viti

Cavo Ethernet 1m

Maschera di Montaggio

Ago di Reset

Adesivo di Sorveglianza

Guida Rapida

NOTA:

* La quantità di accessori varia in base al modello di telecamera acquistato.

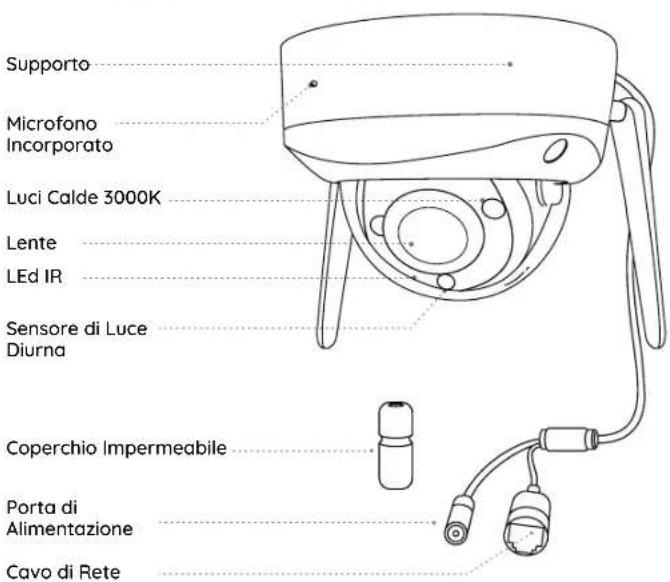

Introduzione alla Telecamera

Supporto Microfono Incorporato Luci Calde 3000K Lente LED IR Sensore di Luce Diurna Coperchio Impermeabile Porta di Alimentazione Cavo di Rete

Italianoltaliano51 52

Slot Scheda MicroSD

*Allentare le viti con un cacciavite (non incluso) per accedere allo slot della scheda microSD.

Pulsante di Reset

* Tieni premuto il pulsante di ripristino per 5 secondi con uno spillo per ripristinare le impostazioni di fabbrica.

Altoparlante

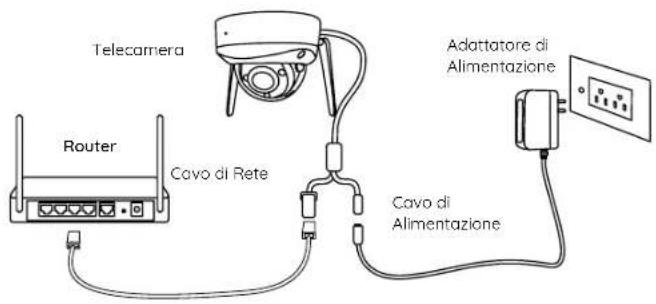

Schema di Collegamento

Prima della configurazione iniziale, seguire i passoggi seguenti per collegare la telecamera.

1. Collega la telecamera a una porta LAN del router con un cavo Ethernet.

2. Utilizzare l'adattatore di alimentazione per accendere la telecamera.

NOTA:

Assicurarsi che le antenne siano installate prima di collegare la telecamera.

Telecamera Router Cavo di Rete Adattatore di Alimentazione Cavo di Alimentazione

Configurare la Telecamera

Scarica e avvia l'app Reolink o il software client e segui le istruzioni visualizzate sullo schermo per completare la configurazione iniziale.

- Su Smartphone

Scansiona per scaricare l'app Reolink.

• Su PC

- Quando si configura la telecamera WiFi, è necessario seguire le istruzioni visualizzate sullo schermo per completare prima la configurazione WiFi.

- Una volta che la telecamera si è collegata correttamente alla rete WiFi, puoi scollegare il cavo Ethernet. La telecamera ora funzionerà in modalità wireless.

Installare la Telecamera

Suggerimenti per l'Installazione

• Non rivolgere la telecamera verso alcuna fonte di luce.
• Non rimuovere la pellicola protettiva dalla copertura a cupola fino al completamento dell'installazione.
• Non puntare la telecamera verso una finestra di vetro. Farlo potrebbe dare una qualità dell'immagine potrebbe essere scadente a causa del riflesso della finestra causato dai LED a infrarossi, dalle luci ambientali o dalle luci di stato.
• Non posizionare la telecamera in un'area ombreggiata e puntarla verso un'area ben illuminata. Farlo potrebbe dare come risultato una scarsa qualità dell'immagine. Per garantire la migliore qualità dell'immagine, le condizioni di illuminazione sia della telecamera che dell'oggetto catturato devono essere le stesse.
• Per garantire una migliore qualità dell'immagine, si consiglia di pulire di tanto in tanto il coperchio a cupola con un panno morbido.
• Assicurarsi che le porte di alimentazione non siano direttamente esposte all'acqua o all'umidità e non siano bloccate da sporco o altri elementi.
• Grazie alla classificazione di impermeabilità IP, la telecamera può funzionare correttamente in condizioni quali pioggia e neve. Tuttavia, ciò non significa che la telecamera possa funzionare sott'acqua.
• Non installare la telecamera in luoghi in cui pioggia e neve possono colpire direttamente l'obiettivo.

Installare la Telecamera

Posizionare la maschera di montaggio sul soffitto e praticare i fori nel punti indicati, quindi inserire i tasselli per cartongesso.

Svitare il coperchio a cupola dalla base della telecamera con la chiave esagonale.

NOTA: conservare la pellicola protettiva sul coperchio a cupola fino al completamento dell'installazione.

Regola l'angolo di visione della telecamera secondo necessità.

5 δ σ' φ θ δ θ

Allineare le frecce e la tacca secondo lo schema.

1. Frecce sulla base della telecamera
2. Tacca sul modulo telecamera
3. Freccia sulla parte superiore della telecamera

Fissare il coperchio a cupola alla base della telecamera serrando le viti.

NOTA: rimuovere la pellicola protettiva dalla copertura a cupola dopo l'installazione.

Risoluzione Problemi

La Telecamera non si Accende

Se la fotocamera non si accende, prova le seguenti soluzioni:

• Controllare se la presa funziona correttamente o meno. Prova a collegare la telecamera a una presa diversa e verifica se funziona.
• Controllare se l'adattatore CC funziona o meno. Se disponi di un altro adattatore di alimentazione da 12 V CC funzionante, utilizza un altro adattatore di alimentazione e verifica il funzionamento.

Se questi non funzionano, contatta il supporto Reollink su https://support.reollink.com/.

I LED a Infrarossi Non Funzionano

Se I LED a infrarossi della tua telecamera smettono di funzionare, prova le seguenti soluzioni:

• Abilita le luci a infrarossi nella pagina Impostazioni dispositivo tramite l'app/client Reolink.

• Controlla se la modalità Giorno/Notte è abilitata e imposta le luci a infrarossi automatiche di notte sulla pagina Visualizzazione dal vivo tramite l'app/client Reolink.

• Aggiorna il firmware della tua telecamera alla versione più recente.

• Ripristina la telecamera alle impostazioni di fabbrica e verifica nuovamente le impostazioni della luce a infrarossi.

Se queste soluzioni non funzionano, contattare il supporto Reolink https://support.reolink.com/.

Immagine non Chiara

Se l'immagine dalla telecamera non è chiara, provare le seguenti soluzioni:

• Controllare se il coperchio a cupola della telecamera presenta sporco, polvere o ragnatele e pulire il coperchio a cupola con un panno morbido e pulito. Si consiglia l'assorbi polvere incluso nella confezione.
• Puntare la telecamera verso un'area ben illuminata, le condizioni di illuminazione influenzeranno molto la qualità dell'immagine.
• Aggiornare il firmware della tua telecamera alla versione più recente.
• Ripristinare la telecamera alle impostazioni di fabbrica ed effettuare nuovamente il check-out.

Specifiche

Dimensioni: Φ117x 86mm

Peso:604.1g

Temperatura Operativa: -10°C\~+55°C (14°F\~131°F) Per ulteriori specifiche, visitare https://reolink.com/.

Italianoltaliano59 60

Notifica di Conformità

Dichiarazioni di Conformità FCC

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

Nota:

Nota: questa apparecchiatura è stata testata ed è risultata conforme ai limiti dei dispositivi digitali di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza e, se non installata e utilizzata in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo l'apparecchiatura, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra l'apparecchiatura e il ricevitore.
• Collegare l'apparecchiatura ad una presa su un circuito diverso da quello a cui è collegato il ricevitore.

- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Attenzione: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura.

Dichiarazione FCC sull'Esposizione alle Radiazioni

Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata con una distanza minima di 20 cm tra il radiatore e il corpo.

Dichiarazioni di Conformità ISED

Questo dispositivo contiene trasmettitori/ricevitori esenti da licenza conformi agli RSS esenti da licenza del Canada per l'innovazione, la scienza e lo sviluppo economico. Il funzionamento è soggetto alle seguenti due condizioni:

(1) Questo dispositivo non può causare interferenze. (2) Questo dispositivo deve accettare qualsiasi interferenza, comprese le interferenze che potrebbero causare un funzionamento indesiderato del dispositivo.

Dichiarazione ISED sull'Esposizione alle Radiazioni

Questa apparecchiatura è conforme al limiti di esposizione alle radiazioni IC RSS-102 stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata mantenendo una distanza minima di 20 cm tra il radiatore e il corpo.

CE Dichiarazione di Conformità UE Semplificata

Reolink dichiara che questo dispositivo è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva 2014/53/UE e della Direttiva 2014/30/UE.

Frequenza Operativa Wi-Fi

FREQUENZA OPERATIVA:

2.4 GHz EIRP < 20dBm

5 GHz EIRP < 20dBm

5.8GHz EIRP < 14dBm

Le funzioni dei Sistemi di Accesso Wireless incluse le reti radio locali (WAS/RLAN) nella banda 5150-5350 MHz per questo dispositivo sono limitate all'uso in ambienti interni in tutti i pagesi

dell'Unione Europea (BE/BG/CZ/DK/DE/EE/ IE/EL/ES/FR/HR/ IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/REGNO UNITO(NI)

Smaltimento Corretto di Questo Prodotto

Questo marchio indica che questo prodotto non deve essere smaltito con gli altri rifiuti domestici. In tutta l'UE. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il tuo dispositivo usato, utilizza i sistemi di restituzione e ritiro o contatta il rivenditore dove è stato acquistato il prodotto. Possono portare questo prodotto per un riciclaggio sicuro per l'ambiente.

Garanzia Limitata

Questo prodotto viene fornito con una garanzia limitata di 2 anni valida

Italiano63

solo se acquistato dal negozio ufficiale Reolink o da un rivenditore autorizzato Reolink.

L'utilizzo del prodotto è soggetto all'accettazione del Termini di servizio e dell'informativa sulla privacy su reollink.com. Tenere fuori dalla portata dei bambini.
