Caractéristiques	Détails
Type de caméra	Caméra de surveillance IP
Résolution	4MP (2560x1440)
Vision nocturne	Jusqu'à 30 mètres avec infrarouge
Angle de vue	87,5°
Connectivité	Wi-Fi et Ethernet
Stockage	Support de carte microSD jusqu'à 128 Go
Alimentation	Adaptateur secteur 12V/2A
Résistance aux intempéries	IP66 (étanche)
Application mobile	Compatible avec Reolink App
Fonctionnalités supplémentaires	Détection de mouvement, alertes par e-mail
Installation	Installation facile, support mural inclus
Garantie	2 ans

FOIRE AUX QUESTIONS - RLC-840WA REOLINK

Comment réinitialiser ma caméra REOLINK RLC-840WA ?

Pour réinitialiser la caméra, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi ma caméra ne se connecte-t-elle pas au Wi-Fi ?

Assurez-vous que le mot de passe Wi-Fi est correct et que la caméra est à portée du routeur. Vérifiez également que le réseau Wi-Fi est de 2,4 GHz, car la caméra ne supporte pas les réseaux 5 GHz.

Comment accéder à ma caméra à distance ?

Téléchargez l'application Reolink sur votre smartphone ou accédez à Reolink Client sur votre ordinateur, puis connectez-vous avec votre compte Reolink pour accéder à votre caméra à distance.

Que faire si je ne reçois pas de notifications de détection de mouvement ?

Vérifiez que les notifications sont activées dans les paramètres de l'application et que la détection de mouvement est configurée correctement dans les paramètres de la caméra.

Comment mettre à jour le firmware de ma caméra REOLINK RLC-840WA ?

Accédez à l'application Reolink ou Reolink Client, allez dans les paramètres de la caméra et sélectionnez 'Mise à jour du firmware'. Suivez les instructions pour télécharger et installer la mise à jour.

Pourquoi l'image de ma caméra est-elle floue ?

Assurez-vous que l'objectif de la caméra est propre et exempt de poussière. Vérifiez également que la caméra est correctement focalisée.

Comment installer ma caméra REOLINK RLC-840WA à l'extérieur ?

Utilisez les supports fournis pour fixer la caméra sur un mur ou un plafond, en veillant à ce qu'elle soit à l'abri des intempéries. Assurez-vous également qu'elle est positionnée à une hauteur appropriée pour une meilleure surveillance.

Ma caméra s'éteint-elle toute seule, que faire ?

Vérifiez l'alimentation électrique de la caméra. Assurez-vous qu'elle est correctement branchée et qu'il n'y a pas de coupures de courant. Si le problème persiste, essayez de réinitialiser la caméra.

Comment changer la résolution de la vidéo ?

Dans l'application Reolink, accédez aux paramètres de la caméra, puis sélectionnez 'Vidéo' pour ajuster la résolution de la vidéo selon vos besoins.

MODE D'EMPLOI RLC-840WA REOLINK

Si vous avez besoin d'aide, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centre de support en ligne à l'adresse https://support.reolink.com.

Supporto Tecnico

(1) This device may not cause interference.
(2) This device must accept any interference, including interference that may cause undesired operation of the device.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :
(1) L'appareil ne doit pas produire de brouillage;

English13 14English

(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

This equipment complies with IC RSS-102 radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20 cm between the radiator and your body. Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Operation of 5150-5250 MHz is restricted to indoor use only. Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage; (2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Der Betrieb von 5150-5250 MHz ist in Kanada nur für Innenräume zuge- lassen.

Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

Contenu de la Boîte 34

Présentation de la Caméra 35

Diagramme de Connexion 37

Configuration de la Caméra 38

Installation de la Caméra 39

Dépannage 42

Caractéristiques 43

Notice de Conformité 44

Contenu de la Boîte

Caméra Sachet de VisCâble*

d'Extension 4,5m

Adaptateur Secteur*

Câble Éthernet 1m

Gabarit de Montage

Aiguille de Réinitialisation

Autocollant Surveillance

Guide de Démarrage Rapide

REMARQUE:

* La quantité d'accessoires varie selon le modèle de caméra que vous achetez.

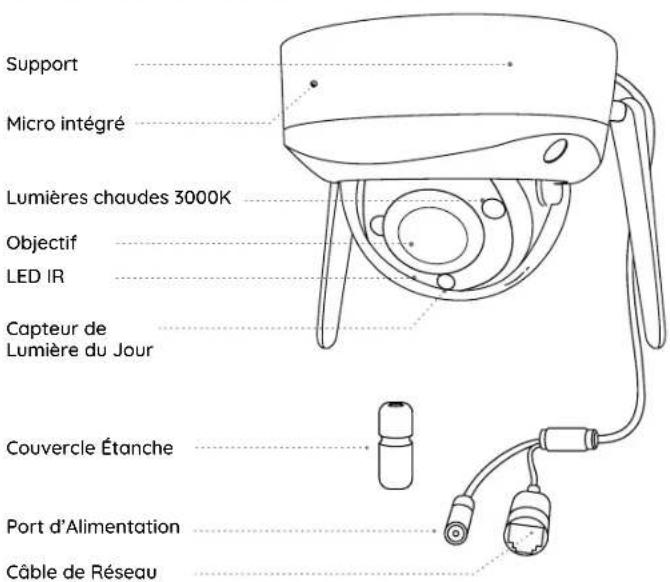

Présentation de la Caméra

Support Micro intégré Lumières chaudes 3000K Objectif LED IR Capteur de Lumière du Jour Couvercle Étanche Port d'Alimentation Câble de Réseau

FrançaisFrançais35 36

Fente Carte microSD

*Desserrez les vis à l'aide d'un tournevis (non fourni) pour accéder à la fente de la carte microSD.

Bouton de Réinitialisation

* Maintenez le bouton de réinitialisation enfoncé pendant 5 secondes à l'aide d'une épingle pour rétablir les paramètres d'usine.

Haut-parleur

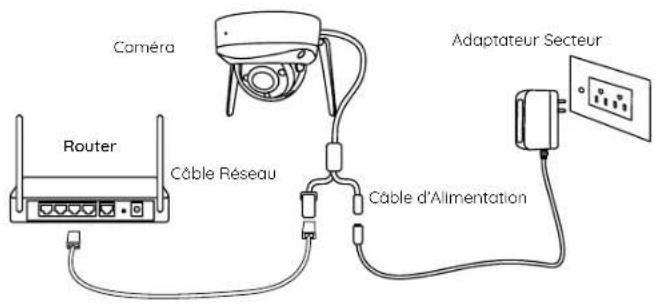

Diagramme de Connexion

Avant la configuration initiale, suivez les étapes ci-dessous pour connecter votre caméra.

1. Connectez la caméra à un port LAN de votre routeur à l'aide d'un câble Ethernet, câble Ethernet.
2. Utilisez l'adaptateur secteur pour mettre la caméra sous tension.

REMARQUE :

Assurez-vous que les antennes sont installées avant de connecter la caméra.

Coméra Router Câble Réseau Adaptateur Secteur Câble d'Alimentation

Configuration de la Caméra

Téléchargez et lancez Reolink App ou Client, et suivez les instructions à l'écran pour terminer la configuration initiale.

- Sur Smartphone

Scannez pour télécharger Reolink App.

- Sur PC

Chemin de téléchargement de Reolink Client : Allez sur https://reolink.com > Support > App & Client.

REMARQUE:

• Lors de la configuration de la caméra WiFi, vous devez d'abord suivre les instructions à l'écran pour terminer la configuration WiFi.
• Une fois que la caméra s'est connectée avec succès au réseau WiFi, vous pouvez déconnecter le câble Ethernet. La caméra fonctionne désormais sans fil.

Installation de la Caméra

Conseils d'Installation

• Ne pas orienter la caméra vers une source de lumière.
• Ne retirez pas le film protecteur du couvercle du dôme tant que l'installation n'est pas terminée.
• Ne dirigez pas la caméra vers une fenêtre en verre. Sinon, la qualité de l'image risque d'être de mauvaise qualité en raison de l'éblouissement de la fenêtre par les DEL infrarouges, des lumières ambiantes ou des voyants d'état.
• Ne placez pas la caméra dans une zone ombragée et orientez-la vers une zone bien éclairée. La qualité de l'image risquerait d'être médiocre. Pour garantir une qualité d'image optimale, les conditions d'éclairage de la caméra et de l'objet à capturer doivent être identiques.
• Pour garantir une meilleure qualité d'image, il est recommandé de nettoyer de temps en temps le couvercle du dôme
• Assurez-vous que les ports d'alimentation ne sont pas directement exposés à l'eau ou àl'humidité et qu'ils ne sont pas bloqués par de la saleté ou d'autres éléments.
• Grâce à son indice d'étanchéité IP, la caméra peut fonctionner correctement dans des conditions telles que la pluie et la neige. Cependant, cela ne signifie pas qu'elle peut fonctionner sous l'eau.
• N'installez pas la caméra dans des endroits où la pluie et la neige peuvent frapper directement l'objectif.

Installer la Caméra

Placez le gabarit de montage sur le plafond et percez des trous aux endroits indiqués, puis insérez les chevilles pour cloisons sèches.

Vissez le couvercle du dôme sur la base de la caméra à l'aide de la clé allen.

REMARQUE : Conservez le film protecteur sur le couvercle du dôme jusqu'à ce que l'installation soit terminée.

Vissez la base de la caméra au plafond.

Ajustez l'angle de vue de la caméra si nécessaire.

5 δ σ φ θ δ φ θ

Alignez les flèches et l'encoche selon le schéma.

1. Flèches sur la base de la caméra
2. Encoche sur le module de la caméra
3. Flèche sur le dessus de la caméro

Fixez le couvercle du dôme à la base de la caméra en serrant les vis.

REMARQUE : Retirez le film protecteur du couvercle du dôme après l'installation.

FrançaisFrançais41 42

Dépannage

La Caméra ne s'Allume Pas

Si votre caméra ne s'allume pas, essayez les solutions suivantes :

- Veuillez vérifier si la prise fonctionne correctement ou non. Essayez de brancher la caméra sur une autre prise et voyez si cela fonctionne. - Vérifiez si l'adaptateur CC fonctionne ou non. Si vous disposez d'un autre adaptateur secteur 12V DC qui fonctionne, veuillez utiliser un autre adaptateur secteur et voir s'il fonctionne.

Si cela ne fonctionne pas, contactez le Support Reolink à https://support.reolink.com/.

Les LED Infrarouges Arrêtent de Fonctionner

Si les LED infrarouges de votre caméra cessent de fonctionner, essayez les solutions suivantes :

• Activez les lumières infrarouges sur la page Paramètres de l'appareil via Reolink App/Client.
• Vérifiez si le mode Jour/Nuit est activé et configurez les lumières infra-rouges automatiques la nuit sur la page Live View via Reolink App/Client.
• Mettez à jour le micrologiciel de votre caméra vers la dernière version.

- Rétablissez les paramètres d'usine de la caméra et vérifiez à nouveau les paramètres de la lumière infrarouge. Si cela ne fonctionne pas, contactez le Support Reolink à https://support.reolink.com/.

L'image n'est pas claire

Si l'image de la caméra n'est pas claire, essayez les solutions suivantes :

• Vérifiez que le couvercle du dôme de la caméra n'est pas sale, poussiéreux ou couvert de toiles d'araignée, et nettoyez-le avec un chiffon doux et propre. Il est recommandé d'utiliser l'absorbeur de poussière fourni dans l'emballage.
• Orientez la caméra vers une zone bien éclairée, car les conditions d'éclairage affectent considérablement la qualité de l'image.
• Mettez à jour le micrologiciel de votre caméra avec la version la plus récente.
• Rétablissez les paramètres d'usine de la caméra et vérifiez à nouveau.

Caractéristiques

Dimensions : Φ117x 86mm

Poids : 604.1g

Température de Fonctionnement : -10°C-+55°C (14°F-131°F)

Pour plus de Caractéristiques, visitez https://reolink.com/.

FrançaisFrançais43 44

Notice de Conformité

Déclaration de Conformité FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Remarque :

Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à la partie 15 des règles de la FCC. Ces limitations sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'appareil, l'utilisateur est encouragé à essayer de corriger les interférences en prenant l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise de courant située sur un circuit dif

férent de celui sur lequel le récepteur est branché.

- Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Avertissement : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner l'équipement.

Déclaration d'Exposition aux Rayonnements de la FCC

Cet appareil est conforme aux limites d'exposition aux radiations fixées par la FCC pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.

Déclarations de Conformité ISED

Cet appareil contient un (des) émetteur(s)/récepteur(s) exempté(s) de licence qui est (sont) conforme(s) au(x) RSS(s) exempté(s) de licence d'Innovation, Sciences et Développement économique Canada. L'utilisation est soumise aux deux conditions suivantes :

(1) Cet appareil ne doit pas provoquer d'interférences.

(2) Cet appareil doit accepter toute interférence, y compris les interférences susceptibles de provoquer un fonctionnement indésirable de l'appareil.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement

Français45 46Français

économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Déclaration d'Exposition aux Rayonnements de l'ISED

Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

CE Déclaration de Conformité Simplifiée de l'UE

Reolink déclare que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 2014/53/UE et de la Directive 2014/30/UE.

Fréquence de Fonctionnement du WiFi

FRÉQUENCE DE FONCTIONNEMENT :

2,4 GHz EIRP < 20dBm

5 GHz EIRP < 20dBm

5.8 GHz EIRP < 14dBm

Les fonctions des Systèmes d'Accès Sans Fil incluant les Réseaux Locaux Radio (WAS/RLAN) dans la bande 5150-5350 MHz pour cet appareil sont limitées à une utilisation en intérieur dans tous

les pays de l'Union Européenne (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

Traitement Correct de ce Produit

Ce symbole signale que ce produit ne doit pas être jeté avec les autres déchets ménagers, dans l'ensemble de l'UE. Afin d'éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, il convient de les recycler de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour restituer votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté. Il sera en mesure de reprendre ce produit pour le recycler dans le respect de l'environnement.

Français47

Garantie Limité

Ce produit est assorti d'une garantie limitée de 2 ans qui n'est valable que s'il est acheté dans la boutique officielle de Reolink ou auprès d'un revendeur agréé par Reolink. Pour en savoir plus : https://reolink.com/warranty-and-return/.

Conditions et Confidentialité

L'utilisation du produit est soumise à l'acceptation des Conditions d'Utilisation et de la Politique de Confidentialité de reolink.com. Tenir hors de portée des enfants.
