MANUAL DE USUARIO RLC-823A 16X REOLINK

Si necesita cualquier ayuda técnica, por favor, consulte nuestro sitio oficial de soporte y póngase en contacto con nuestro equipo de soporte antes de devolver el producto: https://support.reolink.com.

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

EU REP Product Ident GmbH

Contenido de la caja 66

Presentación de la cámara 67

Diagrama de conexión 68

Configurar la cámara 69

Montar la cámara 70

Solución de problemas 74

Especificaciones 76

Notificación de cumplimiento 76

Contenido de la caja

Cámara

Tapa impermeable

Cable de red de 1 m

Guía de inicio rápido

Pegatina de vigilancia

Plantilla de montaje

Adaptador de corriente

Paquete de tornillos

Anclaje de cable metálico

Palanca

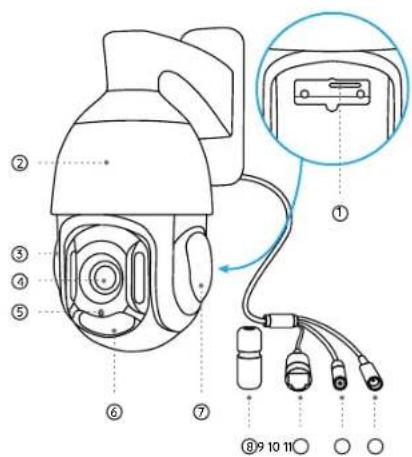

Presentación de la cámara Diagrama de conexión

① Ranura para tarjeta Micro SD
② Caja metálica de aluminio
③ Altavoz
④ Objetivo
⑤ Sensor de luz diurna
⑥ Luces infrarrojas
⑦ Micrófono integrado
⑧ Tapa impermeable
⑨ Cable de red

⑩ Botón de restablecimiento

* Pulse durante unos 10 segundos para restaurar el dispositivo a los ajustes de fábrica.

⑪ Puerto de alimentación

EspañolEspañol67 68

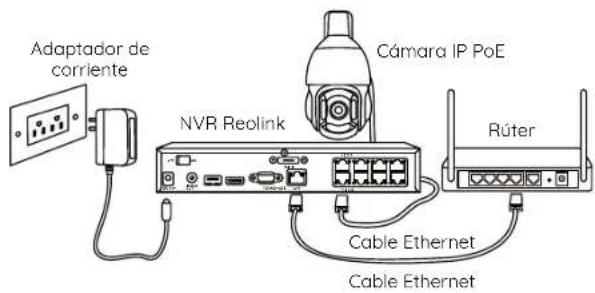

Antes de utilizar la cámara, conéctela como se indica o continuación para finalizar la configuración inicial.

1. Conecte la cámara a un NVR Reolink (no incluido) con un cable Ethernet.

2. Conecte el NVR a su rúter y encienda el NVR.

NOTA: La cámara debe ser alimentada con un adaptador de 12V DC o un dispositivo de alimentación PoE como inyector PoE, switch PoE a Reolink NVR (no incluido en el paquete).

Adaptador de corriente NVR Reolink Cámara IP PoE Rúter Cable Ethernet Cable Ethernet

* También puede conectar la cámara a un switch PoE o a un inyector PoE.

Configurar la cámara Montar la cámara

Descargue e inicie el software App o Client Realink y siga las instrucciones en pantalla para finalizar la configuración inicial.

- En el teléfono inteligente

Escanee para descargar la App Reolink.

- En la computadora

Ruta de descarga del Client Reolink: Vaya a https://reolink.com > Soporte > App & Client.

NOTA: Si va a conectar la cámara a un NVR PoE de Reolink, configure la cámara a través de la interfaz del NVR.

EspañolEspañol69 70

Consejos de instalación

• No oriente la cámara hacia fuentes de luz.
• No oriente la cámara hacia una ventana de cristal. De lo contrario, podría producirse una mala calidad de imagen debido al reflejo de la ventana causado por los LED infrarrojos, las luces ambientales o las luces de estado.
• No coloque la cámara en una zona sombreada mientras la orienta hacia una bien iluminada. De lo contrario, la calidad de la imagen podría ser deficiente. Para garantizar la mejor calidad de imagen, las condiciones de Iluminación tanto de la cámara como del objeto de captura deben ser las mismas.
• Para garantizar una mejor calidad de imagen, se recomienda limpiar de vez en cuando la tapa del objetivo con un paño suave.
• Asegúrese de que los puertos de alimentación no estén expuestos directamente a agua o humedad y no estén bloqueados por suciedad u otros elementos.
• La cámara resistente al agua puede funcionar correctamente en condiciones como lluvia y nieve. Sin embargo, esto no significa que la cámara pueda funcionar bajo el agua.
• No instale la cámara en lugares donde la lluvia y la nieve puedan golpear directamente el objetivo.
• La cámara puede funcionar en condiciones de frío extremo de hasta -25°C porque cuando se enciende, la cámara produce calor. Puede encender la cámara en interiores durante unos minutos antes de instalaría en exteriores.

Instalar la cámara

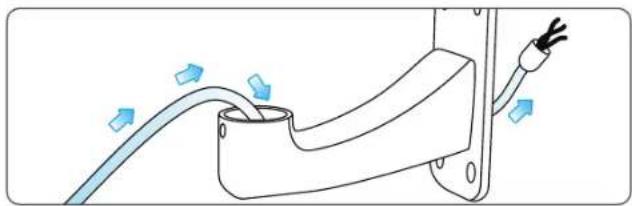

Pase el cable de conexión de la cámara por el soporte.

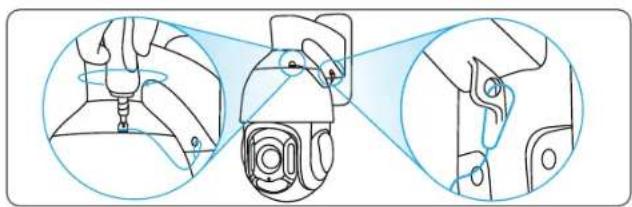

Fije el anclaje de cable metálico al tornillo situado en la parte superior de la cámara. Fije la hebilla al soporte, de modo que la cámara quede firmemente sujeta a éste.

0 1

Coloque la plantilla de montaje en la posición deseada de la pared y taladre los agujeros en consecuencia.

Instale dos tornillos en los dos orificios superiores y cuelgue el soporte sobre ellos.

Instale otros dos tornillos en los dos orificios inferiores para fijar el soporte.

Afloje los tornillos del extremo del soporte y fije la cámara a él firmemente.

Solución de problemas

La cámara no se enciende

Si su cámara no se enclende, pruebe las siguientes soluciones:

- Asegúrese de que su cámara está encendida correctamente. La cámara PoE debe ser alimentada por un switch/injector PoE, un NVR Reolink o un adaptador de corriente de 12V 2A.

- Si la cámara está conectada a un dispositivo PoE de los indicados anteriormente, conéctela a otro puerto PoE y vuelva a comprobarlo.

• Vuelva a intentarlo con otro cable Ethernet.

Si esto no funciona, póngase en contacto con el soporte de Reolink https://support.reolink.com.

La imagen no es clara

Si la imagen de la cámara no es nítida, pruebe las siguientes soluciones:

- Compruebe si hay suciedad, polvo o telarañas en el objetivo de la cámara, limpielo con un paño suave y limpio.

- Apunte la cámara a una zona bien iluminada, las condiciones de iluminación afectarán mucho a la calidad de la imagen.

• Actualice el firmware de la cámara a la última versión.
• Restaure la cámara a los ajustes de fábrica y compruébelo de nuevo.

Si esto no funciona, póngase en contacto con el servicio de asistencia de Reolink https://support.reolink.com/.

La función Pan & Tilt no funciona

Si la función de giro e inclinación no funciona, pruebe las siguientes soluciones:

- Apague y encienda la cámara y compruebe si se mueve automáticamente. Si no es así, es posible que la cámara esté defectuosa. En caso afirmativo, consulte los pasos siguientes.

- Si la cámara no puede realizar el movimiento horizontal/vertical a través de App/Client Reolink en la WAN (remotamente), inténtelo en la LAN (localmente) y compruebe si funciona.

- Actualice App/Client Reolink y el firmware de la cámara a la última versión.

- Restaure la cámara a los ajustes de fábrica y compruebe de nuevo el movimiento horizontal y vertical.

Si esto no funciona, póngase en contacto con el servicio de asistencia de Reolink https://support.reolink.com.

EspañolEspañol75 76

Especificaciones

Características del hardware

Alimentación: Por PoE (802.3at)/DC 12V

Visión nocturna: Hasta 80 metros

Modo Día/Noche: Conmutación automática

Ángulo de visión: Horizontal: 54,2°\~3,6°

Rango de giro e inclinación: Giro: 360° Inclinación: 90°

General

Temperatura de funcionamiento: -10°C a 55°C (14°F a 131°F)

Humedad de funcionamiento: 10%-90%

Tamaño: Φ132 x 281 mm

Peso: 1,6 kg

Para más especificaciones, visite https://reolink.com

Notificación de cumplimiento

CE Declaración de conformidad CE

Realink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva CEM 2014/30/UE y LVD 2014/35/UE

Declaración de conformidad UKCA

Reolink declara que este producto cumple la Normativa de compatibilidad electromagnética de 2016 y la Normativa de seguridad de equipos eléctricos de 2016.

Declaración de cumplimiento de la FCC

Este dispositivo cumple con la parte 15 de las Reglas FCC. La operación está sujeta a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias perjudiciales; y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencia que pueda causar un funcionamiento no deseado.

NOTA: Este dispositivo ha sido probado y cumple con los límites para un dispositivo digital clase B, conforme a la parte 15 de las Reglas FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en las instalaciones residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales a las comunicaciones por radiofrecuencia. Sin embargo, no hay ninguna garantía de que no habrá interferencias en una instalación determinada. Si el equipo causa interferencia dañina a la recepción de radio o televisión, lo cual se puede determinar encendiendo y apagando el aparato, se recomienda al usuario que intente corregir la interferencia por uno o más de las siguientes medidas:

- Reoriente o reubique la antena receptora.

EspañolEspañol77 78

• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente de un circuito distinto al que está conectado el receptor.
• Consulte al distribuidor o un técnico experimentado en radio/TV para obtener ayuda.

Cualquier cambio o modificación no expresamente aprobado por la parte responsable por el cumplimiento podría anular la autoridad del usuario para operar este dispositivo.

Declaración de cumplimiento ISED

Este aparato digital de Clase B cumple con la norma canadiense ICES-003.

Desecho correcto del producto

Esta marca indica que este producto no debe ser desechado con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana causados por el desecho incontrolado de residuos, reciclido de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo ya usado, por favor, acuda a sistemas de devolución y recogida o contacte al minorista del cual compró el producto. Puede reciclarlo de forma ecológica.

Garantía limitada

Este producto tiene una garantía limitada de 2 años que solo es válida si se adquiere en la tienda oficial de Reolinko en un distribuidor autorizado de Reolink. Descubra más en: https://reolink.com/warranty-and-return/.

Términos y Privacidad

El uso del producto está sujeto a la aceptación de los Términos de Servicio y la Política de Privacidad en reollink.com. Mantenga el producto fuera del alcance de los niños.
