Caractéristiques	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	4MP (2560 x 1440)
Zoom optique	16x
Angle de vue	87.5° (horizontal)
Vision nocturne	IR jusqu'à 30 mètres
Connectivité	Wi-Fi / Ethernet
Stockage	Carte microSD jusqu'à 128 Go, stockage en nuage
Alimentation	PoE (Power over Ethernet) ou adaptateur secteur
Application mobile	Compatible avec Reolink App
Dimensions	Approx. 25.5 x 10.5 x 10.5 cm
Peso	Environ 1.2 kg
Conditions d'utilisation	Intérieur/extérieur, résistant aux intempéries
Garantie	2 ans

FOIRE AUX QUESTIONS - RLC-823A 16X REOLINK

Comment connecter la caméra REOLINK RLC-823A 16X à mon réseau Wi-Fi ?

Pour connecter la caméra à votre réseau Wi-Fi, téléchargez l'application Reolink sur votre smartphone, créez un compte, puis suivez les instructions pour ajouter un nouvel appareil en scannant le code QR ou en saisissant manuellement les informations de la caméra.

Que faire si la caméra ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si la caméra ne s'allume toujours pas, essayez de réinitialiser la caméra en maintenant le bouton de réinitialisation enfoncé pendant 10 secondes.

Comment accéder à mes enregistrements vidéo ?

Vous pouvez accéder à vos enregistrements vidéo via l'application Reolink ou en vous connectant à l'interface web de la caméra. Assurez-vous que la caméra est correctement configurée pour enregistrer sur une carte SD ou un NVR.

La qualité vidéo est mauvaise, que faire ?

Vérifiez la connexion Internet et assurez-vous que la caméra est bien positionnée. Vous pouvez également ajuster les paramètres de qualité vidéo dans l'application Reolink pour optimiser l'image selon votre connexion.

Comment réinitialiser la caméra aux paramètres d'usine ?

Pour réinitialiser la caméra, localisez le bouton de réinitialisation sur l'appareil, maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le. La caméra redémarrera avec les paramètres d'usine.

Pourquoi je ne reçois pas de notifications de détection de mouvement ?

Assurez-vous que la fonction de détection de mouvement est activée dans les paramètres de l'application. Vérifiez également les paramètres de notification de votre téléphone pour vous assurer que les alertes de l'application Reolink sont autorisées.

Comment mettre à jour le firmware de la caméra ?

Ouvrez l'application Reolink, allez dans les paramètres de la caméra, puis sélectionnez 'Mise à jour du firmware'. Suivez les instructions pour télécharger et installer la dernière version du firmware.

La caméra ne se connecte pas au Wi-Fi, que faire ?

Vérifiez que le mot de passe Wi-Fi est correct et que la caméra est à portée du routeur. Essayez également de redémarrer le routeur et la caméra, puis reconnectez-les.

Puis-je utiliser la caméra à l'extérieur ?

Oui, la REOLINK RLC-823A 16X est conçue pour une utilisation en extérieur avec une protection contre les intempéries. Assurez-vous qu'elle est installée dans un endroit protégé pour éviter toute exposition excessive aux éléments.

MODE D'EMPLOI RLC-823A 16X REOLINK

Si vous avez besoin d'aide, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centre de support en ligne à l'adresse https://support.reolink.com.

Assistenza Tecnica

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Contenu de la boîte 34

Présentation de la caméra 35

Diagramme de connexion 36

Configurer la caméra 37

Monter la caméra 38

Dépannage 42

Specifications 44

Notification de conformité 44

Contenu de la boîte

Caméra

Couvercle étanche

Câble Ethernet de 1m

Guide de démarrage rapide

Signe de surveillance

Gabarit de montage

Adaptateur secteur

Paquet de vis

Ancre à câble métallique

Outil de levage

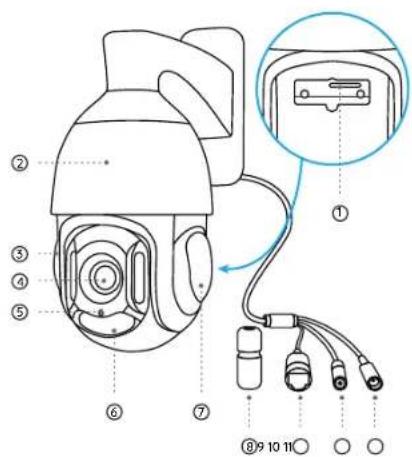

Présentation de la caméra Diagramme de connexion

① Fente pour carte SD
② Boîtier métallique en aluminium
③ Microphone intégré
④ Objectif
⑤ Capteur de lumière du jour
⑥ Lumières infrarouges
⑦ Haut-parleur
® Couvercle étanche
⑨ Câble réseau

⑩ Bouton de réinitialisation

* Appuyez pendant environ 10 secondes pour rétablir la caméra aux paramètres d'usine.

FrançaisFrançais35 36

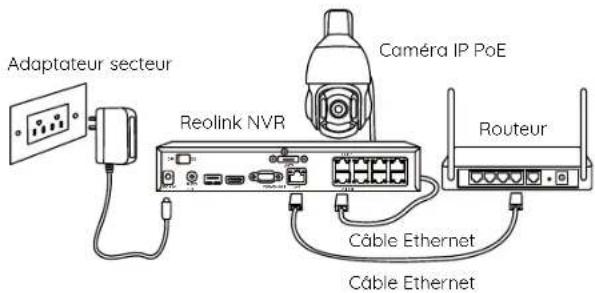

Avant d'utiliser la caméro, veuillez la connecter comme indiqué ci-dessous pour finir la configuration initiale.

1. Connectez la caméra à un NVR Reolink (non inclus) avec un câble Ethernet.

2. Connectez le NVR à votre routeur, puis allumez le NVR.

Remarque : La caméra doit être alimentée par un adaptateur 12V DC ou un dispositif d'alimentation PoE tel qu'un injecteur PoE, un commutateur PoE ou un NVR Reolink (non inclus dans l'emballage).

Adaptateur secteur Reolink NVR Caméra IP PoE Routeur Câble Ethernet Câble Ethernet

* Vous pouvez également connecter la caméra à un commutateur PoE ou à un injecteur PoE.

Configurer la caméra Monter la caméra

Téléchargez et lancez l'application ou le Client Reolink, et suivez les instructions à l'écran pour terminer la configuration initiale.

- Sur Smartphone

Scanner pour télécharger l'application Reolink.

- Sur PC

Téléchargez et installez le Client Reolink. Allez sur https://reolink.com > Assistance > Appli & Client

Remarque : Si vous connectez la caméra à un NVR PoE Reolink, veuillez configurer la caméra via l'interface du NVR.

FrançaisFrançais37 38

Conseils d'installation

- Ne pas mettre la caméra vers des sources lumineuses.

- Ne pas diriger la caméra vers la vitre. Sinon, cela peut entraîner une mauvaise qualité d'image en raison de la lumière vive de la vitre causée par les projecteurs, les lumières ambiantes ou LED d'état.

- Ne pas placer la caméra dans une zone sombre et la diriger vers une zone bien éclairée. Sinon, cela peut entraîner une mauvaise qualité d'image. Pour garantir la meilleure qualité d'image, les conditions d'éclairage de la caméra et de l'objet doivent être les mêmes.

- Assurez-vous que le port d'alimentation ne sont pas directement exposés à l'eau ou à l'humidité et qu'il n'est pas bloqués par la saleté ou d'autres éléments.

- Avec l'étanchéité IP, la caméra peut fonctionner correctement dans des conditions telles que la pluie et la neige. Cependant, cela ne signifie pas que la caméra peut fonctionner sous l'eau.

- Ne pas installer la caméra dans des endroits où la pluie et la neige peuvent frapper directement l'objectif.

- La caméra peut fonctionner dans des conditions de froid extrême jusqu'à -25°C. Parce que lorsqu'elle est allumée, la caméra produira de la chaleur. Vous pouvez allumer la caméra à l'intérieur pendant quelques minutes avant de l'installer à l'extérieur.

Installer la caméra

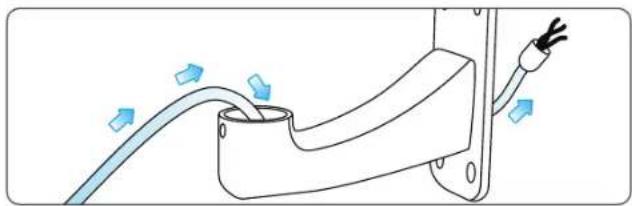

Faites passer le câble de connexion de l'appareil photo dans le support.

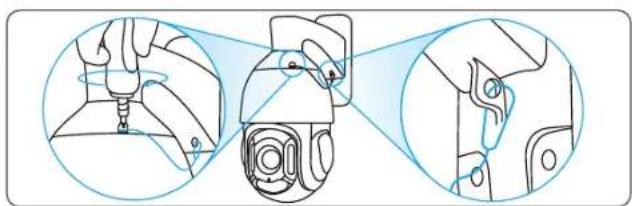

Fixez l'ancrage du câble métallique à la vis située sur le dessus de la caméra. Fixez la boucle au support, de manière à ce que l'appareil photo soit fermement attaché au support.

0 1

Placer le gabarit de montage à l'endroit souhaité du mur et percer les trous en conséquence.

Installer deux vis dans les deux trous supérieurs et accrocher le support par-dessus.

Installer deux autres vis dans les deux trous inférieurs pour fixer le support.

Desserrez les vis à l'extrémité du support et fixez-y fermement l'appareil photo.

Dépannage

La caméra ne s'allume pas

Si votre caméra ne s'allume pas, veuillez essayer les solutions suivantes :

- Assurez-vous que votre caméra est correctement alimentée. La caméra PoE doit être alimentée par un commutateur/injecteur PoE, le Reolink NV ou un adaptateur d'alimentation 12V.

• Si la caméra est connectée à un dispositif PoE comme indiqué ci-dessus, connectez la caméra à un autre port PoE et vérifiez à nouveau.

- Réessayez avec un autre câble Ethernet.

Si ces solutions ne fonctionnent pas, veuillez contacter le support Reolink : https://support.reolink.com.

L'image n'est pas claire

Si l'image de la caméra n'est pas claire, veuillez essayer les solutions suivantes :

• Vérifiez le couvercle dôme de la caméra pour la saleté, la poussière ou les toiles d'araignée, veuillez nettoyer l'objectif avec un chiffon doux et propre.
• Dirigez la caméra vers une zone bien éclairée, les conditions d'éclairage

affecteront beaucoup la qualité de l'image.

- Mettez à jour le firmware de votre caméra vers la dernière version.

- Restaurez la caméra aux paramètres d'usine et vérifiez à nouveau.

Si ces solutions ne fonctionnent pas, veuillez contacter le support Reolink : https://support.reolink.com.

Pan & Tilt ne fonctionne pas

Si Pan & Tilt ne fonctionne pas, veuillez essayer les solutions suivantes :

- Éteignez et rallumez la caméra et voyez si elle effectuera automatiquement un Pan/Tilt. Si non, la caméra est peut-être défectueuse. Si oui, veuillez vous référer aux étapes suivantes.

- Si la caméra ne parvient pas à effectuer un Pan/Tilt via l'Appli/le Client Reolink sur WAN (à distance), essayez de la connecter à LAN (localement) et voyez si cela fonctionne.

- Mettez à jour l'Appli/le Client Reolink et le firmware de la caméra vers la dernière version.

- Restaurez la caméra aux paramètres d'usine et vérifiez à nouveau le Pan/Tilt.

Si ces solutions ne fonctionnent pas, veuillez contacter le support Reolink : https://support.reolink.com.

Spécifications

Fonctionnalités matérielles

Alimentation : Par PoE (802.3at)/DC 12V

Vision nocturne : Jusqu'à 80 mètres

Mode jour/nuit : Commutation automatique

Angle de vue : Horizontal : 54,2°\~3,6°

Gamme Pan & Tilt : Panoramique : 360° Inclinaison : 90°

Général

Température de fonctionnement : -10°C à 55°C (14°F à 131°F) Humidité de fonctionnement : 10 % à 90 %.

Taille : 132 x 281mm

Poids : 1.6kg

Pour plus de spécifications, visitez https://reolink.com

Notification de conformité

éclaration de conformité simplifiée UE

Reolink déclare que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive CEM 2014/30/UE et de la directive LVD 2014/35/UE.

Déclaration de conformité de l'UKCA

Reolink déclare que ce produit est conforme aux règlements de 2016 sur la compatibilité électromagnétique et aux règlements de 2016 sur la sécurité des équipements électriques.

Déclaration de conformité FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

NOTE : Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

FrançaisFrançais45 46

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil sur une prise de courant située sur un circuit différent de celui où il est branché.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Attention : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner l'équipement.

Déclarations de conformité ISED

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Élimination correcte de ce produit

Ce marquage indique que ce produit ne doit pas être éliminé avec d'autres déchets ménagers dans l'UE. Pour éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, recyclez-les de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté. Ils peuvent prendre ce produit pour un recyclage sans danger pour l'environnement

Garantie limitée

Ce produit est assorti d'une garantie limitée de 2 ans qui n'est valable que s'il est acheté dans la boutique officielle Reolink ou chez un revendeur agréé Reolink. En savoir plus : https://reolink.com/warranty-and-return/.

Conditions et Confidentialité

L'utilisation du produit est soumise à votre acceptation des Conditions d'utilisation et de la Politique de confidentialité sur reolink.com. Tenez-le hors de la portée des enfants.
