BEDIENUNGSANLEITUNG RLC-823A 16X REOLINK

Technische Unterstützung

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere offizielle Support-Website und kontaktieren Sie unser Support-Team, bevor Sie die Produkte zurückschicken, https://support.reolink.com.

Support technique

Verbindungsdiagramm 20

Einrichten der Kamera 21

Installation der Kamera 22

Fehlersuche 26

Spezifikationen 28

Konformitätserklärung 28

Lieferumfang

Kamera

Wasserdichter Deckel

1m Netzwerkkabel

Schnellstart-Leitfaden

Überwachungs- Aufkleber

Montageschablone

Netzadapter

Schraubenpack

Drahtseilanker

Aufbrechwerkzeug

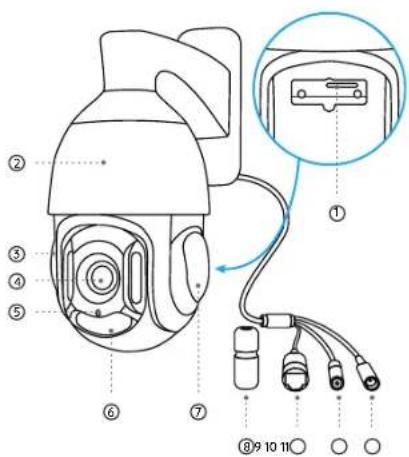

Über die Kamera Verbindungsdiagramm

① MicroSD-Kartenslot
② Aluminiumgehäuse
③ Einbau-Mikrofon
④ Objektiv
⑤ Tageslicht-Sensor
⑥ Infrarot-LED
⑦ Lautsprecher
⑧ Wasserfester Deckel
⑨ Netzwerkkabel

⑩ Reset-Taste

* Zurück auf Werkselnstellungen: Reset-Taste etwa 10s drücken.

⑪ Strom-Port (optional)

DeutschDeutsch19 20

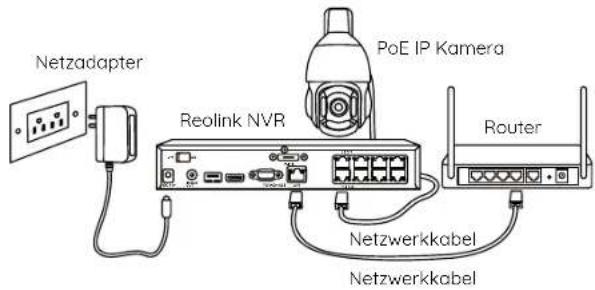

Bevor Sie die Kamera verwenden, schließen Sie Ihre Kamera bitte wie unten beschrieben an, um die erste Einrichtung abzuschließen.

1. Schließen Sie die Kamera über ein Netzwerkkabel an einen Reolink NVR (nicht im Lieferumfang enthalten) an.
2. Schließen Sie den NVR an Ihren Router an und schalten Sie den NVR ein.

HINWEIS: Die Kamera sollte mit einem 12V DC Adapter oder einem PoE Stromversorgungsgerät wie PoE Injektor, PoE Switch oder Reolink NVR (nicht im Lieferumfang enthalten) betrieben werden.

Netzadapter Reolink NVR PoE IP Kamera Router Netzwerkkabel Netzwerkkabel

* Sie können die Kamera auch an einen PoE-Switch /-Injektor anschließen.

Einrichten der Kamera Installation der Kamera

Laden Sie Reolink App oder Client herunter, starten Sie es und folgen Sie den Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

- Auf Smartphone

Scannen & Reolink App herunterladen.

• Auf PC

Download-Pfad für Reolink Client: https://reolink.com > Support> App & Client.

HINWEIS: Wenn Sie die PoE-Kamera an einen Reolink PoE NVR anschließen, richten Sie die Kamera bitte über die NVR-Schnittstelle ein.

DeutschDeutsch21 22

Tipps für die Installation

• Richten Sie die Kamera nicht auf eine Lichtquelle.
• Richten Sie die Kamera nicht auf ein Glasfenster. Andernfalls kann die Bildqualität aufgrund der Blendung durch Infrarot-LEDs, Umgebungslicht oder Statusleuchten beeinträchtigt werden.
• Stellen Sie die Kamera nicht in einen schattigen Bereich, sondern richten Sie sie auf einen gut beleuchteten Bereich. Andernfalls kann es zu einer schlechten Bildqualität kommen. Um eine optimale Bildqualität zu gewährleisten, sollten die Lichtverhältnisse für die Kamera und das Aufnahmeobjekt gleich sein.
• Um eine bessere Bildqualität zu gewährleisten, empfiehlt es sich, die Kuppelabdeckung von Zeit zu Zeit mit einem weichen Tuch zu reinigen.
• Stellen Sie sicher, dass der Strom-Port nicht direkt mit Wasser oder Feuchtigkeit ausgesetzt ist und nicht durch Staub oder andere Elemente blockiert wird.
  • Die wasserdichte Kamera kann unter Bedingungen wie Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser arbeiten kann.
• Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt gegen das Objektiv schlagen können.
  • Die Kamera kann bei extremer Kälte von bis zu -25°C funktionieren. Wenn sie eingeschaltet ist, erzeugt die Kamera Wärme. Sie können die Kamera einige Minuten lang in Innenräumen einschalten, bevor Sie sie draußen aufstellen.

Die Kamera installieren

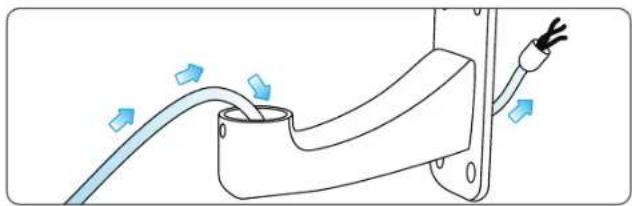

Führen Sie das Anschlusskabel der Kamera durch die Halterung.

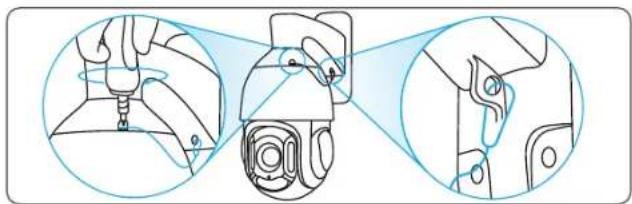

Befestigen Sie ein Ende des Drahtseilankers an der Schraube auf der Oberseite der Kamera. Und befestigen Sie die Schnalle des Drahtseilankers an der Halterung, so dass die Kamera fest mit der Halterung verbunden ist.

DeutschDeutsch23 24

Legen Sie die Montageschablone an der gewünschten Stelle der Wand an und bohren Sie die entsprechenden Löcher.

Bringen Sie zwei Schrauben in den oberen beiden Löchern an und hängen Sie die Halterung darüber.
Bringen Sie zwei weitere Schrauben in den unteren beiden Löchern an, um die Halterung zu befestigen.

Lösen Sie die Schrauben am Ende der Halterung und befestigen Sie die Kamera daran fest.

Fehlersuche

Kamera lässt sich nicht einschalten

Wenn sich Ihre Kamera nicht einschalten lässt, versuchen Sie die folgenden Lösungen:

• Vergewissern Sie sich, dass Ihre Kamera richtig mit Strom versorgt ist. Die PoE-Kamera sollte über einen PoE-Switch/-Injektor, den Reolink NVR oder einen 12V 2A Netzadapter mit Strom versorgt werden.
• Wenn die Kamera wie oben beschrieben an ein PoE-Gerät angeschlossen ist, schließen Sie die Kamera an einen anderen PoE-Port an und prüfen Sie, ob sich die Kamera einschalten lässt.
• Versuchen Sie es erneut mit einem anderen Netzwerkkabel.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support https://support.reolink.com/.

Unscharfes Bild

Wenn das Bild der Kamera nicht klar ist, versuchen Sie bitte die folgenden Lösungen:

- Überprüfen Sie das Kameraobjektiv auf Schmutz, Staub oder Spinnweben. Bitte reinigen Sie es mit einem weichen, sauberen Tuch.

• Richten Sie die Kamera auf einen gut beleuchteten Bereich. Die Lichtverhältnisse haben einen großen Einfluss auf die Bildqualität.
• Upgraden Sie die Firmware Ihrer Kamera auf die neueste Version.
• Setzen Sie die Kamera auf die Werkseinstellungen zurück und überprüfen Sie sie erneut.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support https://support.reolink.com/.

Pan & Tilt funktioniert nicht

Wenn die Schwenk- und Neigefunktion nicht funktioniert, versuchen Sie bitte die folgenden Lösungen:

• Schalten Sie die Kamera ein und prüfen Sie, ob sie sich automatisch schwenken/neigen lässt. Wenn nicht, ist die Kamera möglicherweise defekt. Wenn ja, lesen Sie bitte die weiteren Schritte.
• Wenn die Kamera sich über die Reolink App/Client im WAN (aus der Ferne) nicht schwenken/nelgen lässt, versuchen Sie es im LAN (lokal) und sehen Sie, ob es funktioniert.
• Upgraden Sie Reolink App/Client und die Kamera-Firmware auf die neueste Version.
• Setzen Sie die Kamera auf die Werkseinstellungen zurück und überprüfen Sie die Schwenk-/Neigefunktion erneut.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support https://support.reolink.com/.

DeutschDeutsch27 28

Spezifikationen

Über Hardware

Strom: Via PoE (802.3at)/DC 12V

Nachtsicht: Bis zu 80 meter

Tag-/Nacht-Modus: Automatische Umschaltung

Blickwinkel: Horizontal: 54,2°\~3,6°

Pan & Tilt Bereich: Pan: 360° Tilt: 90°

Das Allgemeine

Betriebstemperatur: -10°C bis 55°C (14°F bis 131°F)

Betriebsfeuchtigkeit: 10%-90%

Dimension: Φ132 x 281mm

Gewicht: 1,6kg

Weitere Spezifikationen finden Sie unter https://reolink.com/.

Konformitätserklärung

CE-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Vorschriften und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU übereinstimmt.

UKCA-Konformitätserklärung

Reolink erklärt, dass dieses Produkt den Bestimmungen von Electromagnetic Compatibility Regulations 2016 und Electrical Equipment Safety Regulations 2016 entspricht.

FCC-Konformitätserklärung

Das Gerät erfüllt die Anforderungen von Teil 15 der FCC Vorschriften. Der Betrieb unterliegt den zwei Bedingungen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen akzeptieren, inkl. Interferenzen, die unerwünschten Betrieb verursachen können.

HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten sicherstellen. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann esschädliche Störungen im Funkverkehr verursachen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

- Richten Sie die Empfangsantenne neu aus oder stellen Sie sie um.

DeutschDeutsch29 30

• Vergrößern Sie den Abstand zwischen dem Gerät und dem Epfänger
• Schließen Sie das Gerät an eine Steckdose eines anderen Stromkreises
  an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/TV-Techniker, um Hilfe zu erhalten.

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyceln Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Begrenzte Garantie

Dieses Produkt wird mit einer eingeschränkten 2-Jahres-Garantie geliefert, die nur gültig ist, wenn es im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler gekauft wurde. Mehr: https://reolink.com/warranty-and-return/.

Datenschutz & AGB

Nutzen des Produkts unterliegt Ihrer Zustimmung zu den AGB und der Datenschutzrichtlinie auf reolink.com. Halten Sie es von Kindern fern.
