MANUALE UTENTE RLC-823A 16X REOLINK

Se avete bisogno di assistenza tecnica, visitate il nostro sito ufficiale di Centro Assistenza e contattate il team di supporto prima di restituire i prodotti, https://support.reolink.com.

Soporte técnico

Dichiarazioni di conformità ISED

Questo apparecchio digitale di Classe B è conforme alla normativa canadese ICES-003.

Richtige Entsorgung

Cosa c'è nella scatola 50

Introduzione alla telecamera 51

Diagramma di Collegamento 52

Impostazione della telecamera 53

Montaggio della telecamera 54

Risoluzione dei Problemi 58

Specifiche 60

Notifica di Conformità 60

Cosa c'è nella scatola

Telecamera

Coperchio Impermeabile

Cavo Ethernet da 1m

Guida Rapida

Adesivo di Avviso di Sorveglianza

Piastra di montaggio

Adattatore Alimentazione

Confezione di Viti

Ancoraggio a fune metallica

Strumento per fare leva

Introduzione alla telecamera Diagramma di Collegamento

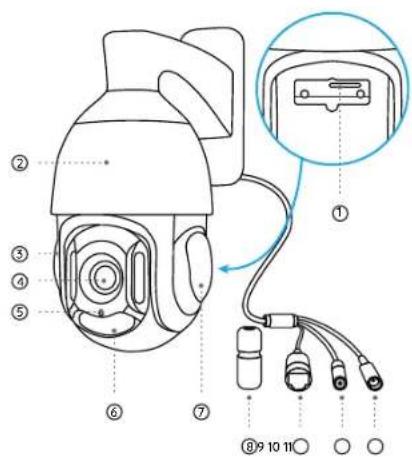

⑩ Pulsante di Reset
* Premere per circa 10 secondi per
ripristinare le alle impostazioni di fabbrica.
⑪ Porta di Alimentazione (Opz)

① Slot per scheda Micro SD

② Cassa in Alluminio Metallico

③ Microfono Integrato

④ Obiettivo

⑤ Sensore di luce diurna

⑥ Luci infrarossi

⑦ Altoparlante

⑧ Coperchio Impermeabile

⑨ Cavo di Rete

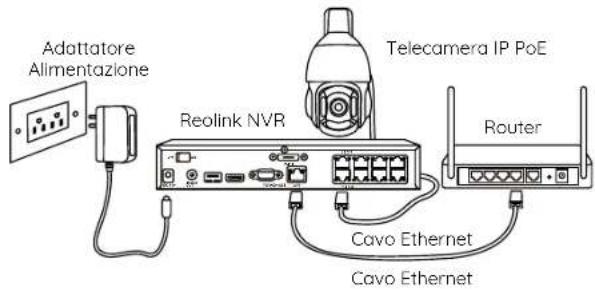

Collegare la telecamera secondo le istruzioni seguenti prima della configurazione iniziale.

1. Collegare la telecamera a un NVR Reolink (non incluso) con un cavo Ethernet.

2. Collegare l'NVR al router, quindi accendere l'NVR.

NOTA: Per questa telecamera, alimentare la telecamera con un interruttorre

PoE/iniettore/NVR PoE Reolink o un adattatore di alimentazione CC 12V (non inclusi nella confezione).

Adattatore Alimentazione Reolink NVR Telecamera IP PoE Router Cavo Ethernet Cavo Ethernet

* È possibile collegare la telecamera a uno switch PoE o a un iniettore PoE.

Impostazione della telecamera Montaggio della telecamera

Scaricare e avviare l'App Reolink o il Client software, poi seguire le istruzioni per completare la configurazione iniziale.

- Su Cellulare

Eseguire la scansione per scaricare l'App Reolink.

• Su PC

Percorso da seguire per scaricare Client Reolink: https://reolink.com/it/ > Assistenza > App & Client.

NOTA: se si collega la telecamera a un NVR PoE Reolink, impostare la telecamera tramite l'interfaccia dell'NVR.

Suggerimenti per l'installazione

• Non puntare la telecamera verso qualsiasi fonte di luce.
• Non puntare la telecamera verso finestre di vetro, ciò potrebbe causare un'immagine scadente derivante dell'abbagliamento da luci a infrarossi, luci dell'ambiente e luci di stato.
• Non posizionare la telecamera in un'area ombreggiata e puntarla invece verso un'area ben illuminata. In caso contrario, si potrebbe avere una scarsa qualità dell'immagine. Per garantire la migliore qualità dell'immagine, le condizioni di illuminazione della fotocamera e dell'oggetto di acquisizione dovrebbero essere le stesse.
• Per migliorare la qualità immagine, si consiglia di pulire l'obiettivo di tanto in tanto con tessuto morbido.
• Assicurarsi che le porte di alimentazione non siano direttamente esposte ad acqua o a umidità e non risultino schermate da sporco o da altri elementi.
• Grazie al suo grado di impermeabilità, la telecamera può funzionare in condizioni come pioggia e neve. Questo però non significa che possa funzionare sott'acqua.
• Non esporre la telecamera a pioggia e neve che possano colpire direttamente l'obiettivo.
• La telecamera è in grado di funzionare in condizioni estreme fino a -25°, questo perché la telecamera produce calore quando viene avviata. Si consiglia di accenderla qualche minuto prima di posizionarla all'esterno.

Install the Camera

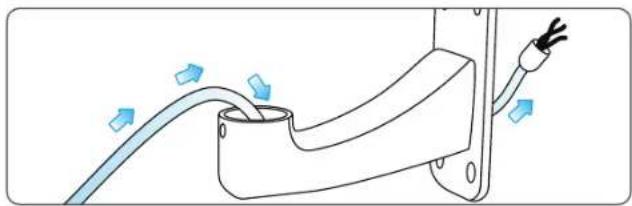

Fai passare il covo di collegamento della telecamera attraverso la staffa.

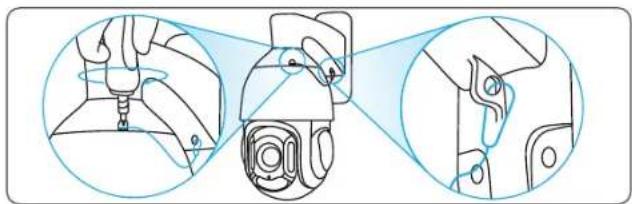

Fissa l'ancoraggio della fune metallica alla vite sulla parte superiore della telecamera. Fissa la fibbia alla staffa, in modo che la telecamera sia fissata saldamente alla staffa.

Posiziona la sagoma di montaggio nella posizione desiderata della parete e fai i fori di conseguenza.

Installa due viti nei due fori superiori e appendi la staffa.

Installa altre due viti nei due fori inferiori per fissare la staffa.

Allenta le viti all'estremità della staffa e fissa saldamente la telecamera.

Risoluzione dei Problemi

La telecamera Non Si Accende

Se l'immagine della telecamera non è chiara, applicare le seguenti soluzioni:

• Assicurarsi che la telecamera sia alimentata correttamente. La telecamera PoE deve essere alimentata da uno switch/iniettore PoE, da un NVR Reolink o da un adattatore di alimentazione da 12V 2A.
• Se la telecamera è collegata a un dispositivo PoE come indicato sopra, collegarla a un'altra porta PoE e ricontrollare.
• Riprovare con un altro cavo Ethernet.

Se il problema persiste contattare il gruppo di assistenza Reolink: https://support.reolink.com.

L'Immagine Non è Chiara

Se l'immagine della telecamera non è chiara provare con le seguenti soluzioni:

• Controllare l'obiettivo della telecamera se risulta sporco da polvere o ragnatele, in questo caso pulire l'obiettivo con un panno morbido e pulito.
• Puntare la telecamera su un'area ben illuminata, le condizioni di

illuminazione influenzeranno molto la qualità dell'immagine.

- Aggiornare il firmware della telecamera all'ultima versione.

- Ripristinare le impostazioni di fabbrica della telecamera e verificarla nuovamente.

Se il problema persiste contattare il gruppo di assistenza Reolink: https://support.reolink.com.

Pan & Tilt non funziona

Se la funzione pan & tilt non funziona, applicare le seguenti soluzioni:

- Riaccendere la telecamera e verificare se la panoramica/inclinazione avviene automaticamente. In caso contrario, la telecamera potrebbe essere difettosa. Altrimenti, fare riferimento ai passaggi successivi.

- Se la telecamera non riesce a eseguire la panoramica/inclinazione tramite Reolink App/Client sulla WAN (in remoto), provare sulla LAN (in locale) e vedere se funziona.

- Aggiornare l'App/Client Reolink e il firmware della telecamera all'ultima versione.

- Ripristinare le impostazioni di fabbrica della telecamera e verificare nuovamente la panoramica/inclinazione.

Se il problema persiste contattare il gruppo di assistenza Reolink: https://support.reolink.com.

Specifiche

Caratteristiche hardware

Alimentazione: tramite PoE (802.3at)/DC 12V

Visione notturna: Fino a 80 metri

Modalità giorno/notte: Commutazione automatica

Angolo di campo: Orizzontale: 54,2°\~3,6°

Gamma di panoramica e inclinazione: Panoramica: 360° Inclinazione: 90°

Generale

Temperatura Operativa: da -10°C a 55°C (da 14°F a 131°F)

Umidità Operativa: 10%-90%

Dimensioni: 132 x 281mm

Peso: 1.6kg

Per ulteriori informazioni: https://reolink.com

Notifica di Conformità

Dichiarazione di conformità FCC

Reolink dichiara che la telecamera WiFi è in conformità con i requisiti essenziali e altre rilevanti disposizioni della Direttiva 2014/53/EU, la telecamera PoE è in conformità con la Direttiva 2014/30/EU.

UKCA Dichiarazione di Conformità

Reolink dichiara che questo prodotto è conforme alle Norme sulla Compatibilità Elettromagnetica 2016 e alle Norme sulla Sicurezza delle Apparecchiature Elettriche 2016.

Dichiarazione di conformità FCC

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non può causare interferenze indesiderate e (2) deve accettare qualsiasi interferenza ricevuta, incluse quelle che possono causare un funzionamento non corretto.

NOTA: Questa apparecchiatura è stata testata e risultata conforme ai limiti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono stati stabiliti per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza e, se non installata e utilizzata in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in una particolare installazione. Se questa apparecchiatura dovesse causare interferenze nella ricezione radiotelevisiva, che può essere determinata spegnendo e riaccendendo l'apparecchiatura, l'utente è incoraggiato a cercare di correggere l'interferenza con una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.

Italianoltaliano61 62

• Aumentare la distanza tra l'apparecchiatura e il ricevitore.
• Colleghi l'apparecchiatura a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radiotelevisivo esperto.

Attenzione: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità possono invalidare l'autorizzazione dell'utente all'uso dell'apparecchiatura.

Dichiarazioni di Conformità ISED

Questo apparecchio digitale di Classe B è conforme alla normativa canadese ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Corretto Smaltimento del Prodotto

Questo marchio indica che questo prodotto non deve essere smaltito insieme ad altri rifiuti domestici in tutta l'UE. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, è bene riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzare il sistema di resi e raccolta o contattare il punto vendita dove è stato acquistato il prodotto. Potranno recuperare il prodotto per un riciclo sicuro per l'ambiente.

Garanzia Limitata

Questo prodotto viene fornito con una garanzia limitata di 2 anni, la quale si applica solo ai prodotti acquistati sul negozio ufficiale Reolink o presso i rivenditori autorizzati da Reolink. Per ulteriori informazioni: https://reolink.com/it/warranty-and-return/.

Termini e Privacy

L'utilizzo del prodotto è soggetto all'accettazione dei Termini di servizio e dell'Informativa sulla privacy su reolink.com. Tenere fuori dalla portata dei bambini.
