MANUAL DE USUARIO Super 30 S Aquafilter THOMAS

Contenido	E	Pagina
Ilustración del aparato		5
Indicaciones importantes		30
Ilustraciones de montaje		6
Descripción de montaje		31
Aspirar todo (mojado y seco)		32
Uso del sistema pulverizar-extraer		33-34
Limpieza y mantenimiento del aparato		35
Ayuda en caso de molestias eventuales		35
Por la protección del el medio ambiente		35
Servicio posventa		35

Tapa de cierre de golpe

tampa de fecho de golpe

zárókallantyú

Kapatma dili

Zatrzask zamykający

Защелкивающаяся

4 = Lenkrollen

Castor wheels

Roulettes orientables

Stuurwieltjes

Polea-guía

poleia-guia

talpgörgök

Embrague de uso rápido

embreagem rápida

Codo de empalme de aspiración

Linea de conexión a la red

cabo adutor

Regularización de la fuerza aspiradora

by-pass

Persleiding · Manga de presión

manga de pressão

nyomócso

Basinç hortumu

Wąż ciśnieniowy

bocal de estofados de móveis

kárpitszívó fej

Adaptador para suelos duros

adaptador para pisos duros

Filtro de material no tejido

Filtro

Depósito del líquido pulverizador

Producto de limpieza concentrado

solução química

Indicaciones importantes

Le rogamos leer atentamente las informaciones especialicadas en este modo de empleo. Le dará importantes indicaciones para la seguridad, la instalación, eluso y el mantenimiento del THOMAS aspirador de lavado. Conserve el modo de empleo cuidado-samente y páseselo dado el caso al siguiente propietario. El fabricante no es respon sable si las siguientes instrucciones no se tienen en cuenta. El THOMAS aspirador de lavado no se debe usar de manera abusiva, es decir, contra el uso previsto. Está fabricado exclusivamente para el uo doméstico.

• La indicación de tensión en la placa de características debe coincidir con la tensión de alimentación.
• El aparato no se debe poner en marcha si:
• la línea de conexión a la red está estropeada
• el aparato tiene defectos visibles
• se haya caído la parte del motor
• Revise el aspirador por daños de transporte.
• Elimine el embalaje según las instrucciones locales.
• No dejar nunca el aparato en estado conectado sin vigilancia.
• Nunca use el aparato en lugares, en los que se tienen materiales inflamables o en los que se han formado gases.
• Mantenga el aparato y los accesorios en un lugar seco, limpio y cerrado.
• Tenga la máxima precaución cuando limpie los escalones. Tenga la seguridad, que el aparato esté colocado de manera firme sobre el suelo de la escalera y tenga cuidado que el tubo no se estire más de su tamaño correspondiente. Siempre cuando use spirador en los escalones, tenga la seguridad, de retener el aparato con una mano.
• No utilizar el aspirador de lavado para la aspiración en seco, cuando el sistema filtrante no está montado de acuerdo con las Instrucciones.
• i Atención ! Esta especificación del aparato no es apropiada paraaspirar materiales/polvos dañinos a la salud.
• No aspirar líquidos con contenido disolvente, como dilución de laca, aceite, gasolina ni líquidos cáusticos.
• No dejarlo al aire libre y no ponerlo en contacto directo con humedad.
• Toberas y tubos (mientras el aparato esté en marcha) no deben acercarse a la cabeza por ejemplo, peligro para los ojos y los íidos.
• Nunca tirar del cable del enchufe sino exclusivamente del enchufe.

- Los menores a partir de 8 años y las personas con capacidades psíquicas, sensoriales y mentales reducidas o que carezcan de experiencia y/o conocimiento pueden utilizar este aparato únicamente bajo supervisión o si han sido informados sobre el uso seguro del aparato y han entendido los peligros que pueden resultar de ello. Los menores no deben jugar con el aparato. La limpieza o el mantenimiento no deben ser realizados por menores si no están supervisados.

• Asegúrese que el cable no esté en contacto con líquidos químicos ni con calor y que no sea arrastrado sobre suelos o esquinas cortantes.
• Si se estropea el cable de connexion de este aparato, para evitar peligros tendrá que ser sustituido por el fabricante o su Servicio de Postventa o una persona de calificación simila.
• No colocar el aspirador directamente al lado de la calefacción.
• Nunca repare el THOMAS aspirador de lavado personalmente, sino solamente dejelo reparar por un taller autorizado de servicio posventa.
• El enchufe debe ser sacado:
• si hay interferencias mientras el aparato está en marcha
• antes de cada limpieza y mantenimiento
• después del uso
• cada vez que se cambia el filtro.
• Antes de eliminar el THOMAS aspirador de lavado, le rogamos cortar el cable.
• Nunca apuntar el chorro del producto de limpieza hacia el enchufe o hacia aparatos eléctricos.
• Substancias químicas (productos de limpieza para pulverizar-extraer) no se deben dejar al alcance de los niños.
• i Atencion ! Solamente el uso del producto de limpieza original de „Thomas" garantiza la función del aparato y el efecto de limpieza.
• Se recomienda a personas con piel sensible no estar en contacto directo con el producto de limpieza.
• Antes de realizar cualquier trabajo con el aparato, colocar el botón de mando en la posicion „Cero“ y desconectar el enchufe.
• Si el producto concentrado de limpieza llega a alcanzar la mucosa (ojos, boca, etcétera), inmediatamente límpiese con bastante agua.

¡Le felicitamos por haber hecho una buena compra!

Aproveche su valor usando el aparato correctamente.

Posibilidad de aplicación

El THOMAS aspirador de lavado puede ser utilizado como aspiradora para limpiar alfombras, muebles tapizados (sófas, sillones, ...), suelos lisos y para la limpieza regular en el hogar. Puede absorber suciedad de la misma manera que líquidos, por ejemplo desatascafregaderos y cualquier otro tipo de desagüe. Solamente con un sencillo manejo y con el accesorio estándar, su aspirador de lavado se puede equipar para la limpieza mojada de sus alfombras o de sus muebles tapizados (sofás, sillones, ...).

El THOMAS aspirador de lavado es un producto universal. En el sector pulverizar-extraer está previsto para la limpieza básica de alfombras, muebles tapizados y suelos duros usando el producto de limpieza. Utilizando la boquilla para ventanas también es apto para limpiar ventanas.

En la función de aspirar en mojado sólo se deben absorbíquidos a base de agua. Nunca se debe usar para líquidos inflamables. En su función como aspiradora está previsto para apartar suciedad seca y polvo de alfombras, suelos, muebles y cortinas.

Descripción de montaje

Saque el aparato del cartón, quite todo el material para embalar e identifique las siguientes piezas y funciones en los dibujos que dibujan al principio de este modo de empleo y que le ayudarán a entender las siguientes indicaciones. Las piezas necesars para el mecanismo de traslación, se encuentran por motivos técnicos de empacado sueltas en el embalaje.

Montar las poleas-guía

Ⓐ Abrir la tapa de cierre de golpe (3) y levantar el bloque motor (2).
B Extraer el depósito del líquido pulverizador (28) y el producto de limpieza. Colocar el recipiente (1) con la abertura hacia abajo.
© Presionar firmemente los rodillos guía (4) con el perno en el fondo del depósito (1) hasta el tope.
Colocar el depósito (1) con los rodillos guía montados (4) sobre los rodillos y comprobar si funciona.

Colocar el bloque motor

D Colocar el bloque motor (2) de tal manera, que la superficie de la tapa y del recipiente coincidan. Después apretar las dos tapas de cierre de golpe (3).

Acoplar el tubo flexible para aspirar

E Oprimir el tubo flexible para aspirar (13) en el codo de empalme de aspiración de tal manera, que las marcas del codo de empalme de aspiración y las marcas del terminal de empalme de aspiración coincidan y que el botón se enclave. Para quitar la mara retirar la manga del terminal de empalme dándole vueltas.

Después se pueden acoplar los accesorios deseados.

Soporte fijador del tubo aspirador

F Enganchar el tubo (14) completo con los accesorios y el tubo flexible para aspirar (13) en el lado posterior del aparato.

Conservación del cable

G Después de haber aspirado, se recoge el cable según el dibujo y se cuelga en la mediacaña del cable.

Filtro de protección del motor

K Después de haber aspirado en mojado y de cada fase de trabajo con el pulverizar-extraer, revisar el filtro de protección del motor (33) por si se encuentra suciedad y si es necesario, limpiarlo. Para esto abrir la válvula de flotador (38) en dirección de la flecha y sacar el filtro de protección del motor del orificio de aspiración. Meter el filtro limpio o sea el nuevo filtro y a continuación poner encima la válvula de flotador.

Producto de limpieza concentrado

Su THOMAS aspirador de lavado contiene 0,5 l de producto de limpieza concentrado Protex. Las indicaciones sobre el uso y la dosificación se encuentran en la etiqueta de la botella.

Aspiración en seco

No emplear nunca el aparato AQUAFILTER en servicio de aspiración seca sin el Aquafilter, el filtro de tejido, el filtro de material no tejido para polvo fino y el correspondiente llenado de agua. No aspirar ninguna cantidad grande de polvo fino, por ejemplo, harina, cacao en polvo, cemento, etc.

Preparación

(A) Con la clavija de enchufe de la red extraída, retirar el cabezal del motor (2).
B Extraer el tanque de agua fresca.
L Presionar la manguera de aspiración (37) colocada en el cabezal del motor (2) en el soporte (36) previsto para ello.
H Montar el filtro de material no tejido (26) por medio de la abrazadera (25) y asegurar con la grapa giratoria.
① Encajar juntas las 3 partes del AQUA-Filter hasta el tope y deslizarlas fijándolas sobre el manguito de aspiración.

Para esto prestar atención a las marcas.

El AQUA-Filter debe encajar en el suelo bombeado de aspiración y apoyar con uniformidad en el suelo. Echar 2 litros de agua limpia en el depósito de aspiración.

J Colocar el filtro de tejido para polvo fino en el borde del depósito de aspiración.
(D) Colocar el cabezal del motor (2). El conmutador giratorio del aparato debe estar en "0".
©Conectar el cable de conexión a la red (10).

Puesta en servicio

Conectar el aparato

M En la fase de trabajo "Aspiración en seco", el botón giratorio (7) se debe poner sobre el símbolo "Tobera para alfombras".

La luz de control (6) no se debe encender.

El aparato está dispuesto para el servicio.

Limpieza y cuidados del sistema AQUA-Filter

Por motivos de higiene, después de cada uso vaciar, limpiar y secar el sistema AQUA-Filter y el depósito de aspiración. El agua sucia y las piezas húmedas favorecen el aumento de bacterias y hongos.

Limpiar el filtro de tejido para polvo fino, según sea el ensuciamiento, con un trapo seco o húmedo. Con ensuciamiento fuerte lavar con agua limpia, sin añadir productos de lavado o de limpieza. Prestar atención a que el filtro esté totalmente seco en el siguiente empleo para la aspiración.

Aspiración en húmedo

Montaje

(A) Con la clavija de enchufe de la red extraída, retirar el cabezal del motor (2). ¡Atención! Antes de la aspiración de líquidos, retirar la unidad de filtrado (26, 27 + 30).
L Siempre conservar la válvula de flotador (38) limpia y corriente. Se interrumpe automáticamente la aspiración cuando el recipiente está lleno.
(D) Colocar el bloque motor (2). El interruptor giratorio debe estar colocado en „0”.
©Enchufar a la red (10).

Puesta en marcha

Conectar el aparato

M En la fase de operación de aspirar en mojado el interruptor giratorio (7) debe estar colocado en el símbolo „tobera de alfombra”.

La lámpara de control (6) no debe iluminarse.

El aparato está dispuesto para el funcionamiento.

Se pueden aspirar directamente líquidos de recipientes con el tubo flexible para aspirar o sea con los tubos aspirantes.

Tenga cuidado al aspirar recipientes y pilares, cuyos niveles de líquido sean más altos y cuyo contenido de relleno sea más voluminoso que la capacidad del recipiente. En este caso estando el recipiente lleno y la válvula de flotador cerrada seguirá corriendo el líquido según el principio del sifón de aspiración.

Por esta razón debería absorberse en estos casos solamente una parte del líquido y entremedias vaciar el recipiente.

Después de haber aspirado sacar el tubo aspirante del líquido y después apagar el motor.

¡ Atención! Gasolina, dilución, aceite combustible etc. pueden crear a causa de la turbulencia con el aire aspirado vapores o mezclas explosivas.

Acetona, ácidos y disolventes pueden atacar los materiales usados en el aparato. Se puede absorber sin inconveniente el agua de limpieza y suciedad con detergentes domésticos usuales en el comercio.

Después de haber aspirado en mojado limpiar el recipiente y todas las partes que han sido usadas y dejarlo secar.

Uso del sistema pulverizar-extraer

Antes de la limpieza en mojado de la alfombra

Cerciórese que todo lo que Ud. quiera limpiar en mojado sea adecuado para eso.

No debería utilizar la máquina para alfombras delicadas, finas, tejidas a mano o de colores no sólidos.

Para probar si destiñe, eche un poco del producto de limpieza en un trapo blanco y frote con éste una parte poco visible de su alfombra. Si no se ven huellas de colores en el trapo blanco, puede tener la seguridad de que la alfombra es de color estable. En otro caso no se debe lavar la alfombra en mojado.

Si Ud. tiene dudas al respecto diríjase al personal especializado.

Antes de cada limpieza en mojado la alfombra debe ser aspirada a fondo.

Durante y después de la limpieza la habitación debe estar bien ventilada para facilitar que se seque pronto.

Limpieza en mojado de la alfombra / pulverizar-extraer

A Estando el aparato desenchufado retire el bloque motor (2).
B Usando el sistema pulverizar-extraer tiene que tener cuidado que el depósito del líquido pulverizador (28) esté colocado.
N Añada el producto de limpieza concentrado al depó sito del líquido pulverizador (28) y rellene el resto con agua. (Fijese de las indicaciones sobre la dosificación cuales se encuentral en la etiqueta de la botella Protex).

Ulilice agua tibia (max. 30° C). Temperaturas más altas pueden dañar el aparato pero también las alfombras y los muebles tapizados (sofás, sillones, ...).

L Desprenda el tubo flexible para aspirar (37) que se encuentra en el bloque motor (2).
Cuelgue el tubo flexible para aspirar (37) en el recipiente que contiene el líquido de limpieza mientras coloca el bloque motor (2) en su sitio.
D Asegure el recipiente apretando las dos tapas de cierre de golpe (3).

Unir las mangueras de aspiración y de presión

P Empujar la válvula de cierre (17) en el alojamiento del tubo de aspiración. A continuación conectar el asa (11) en el tubo de aspiración (14). Ahora sujetar la manguera de presión (19) con el clip para manguera (15) a la manguera de aspiración (13).
E Después empuje el tubo (13) hacia la tubuladura de aspiración (8) de tal manera que las marcas coincidas y se oiga un chasquido.
A continuación oprima con fuerza la manga de presión en el embrage de uso rápido (5) del bloque motor (2). Empuje ahora el segundo tubo (con los corchetes de suspensión) sobre el tubo ya montado.
⑤ Monte la tobera de pulverizar-extraer (18).
T Unir la manguera de presión (12) sujeta a la tobera con el acoplamiento (39) a la válvula de cierre (17) y enclavar mediante un giro. A continuación sujetar la manguera de presión (12) con el pequeño clip para tubo (16) al tubo de aspiración.

El interruptor giratorio debe estar colocado en „0”.

©Enchufar la línea de coneccion a la red (10).

El aparato está dispuesto para el funcionamiento.

Conectar el aparato

U Coloque el interruptor giratorio (7) en la posición n pulverizar-extraer.

La lá mpara de control (6) debe iluminarse.

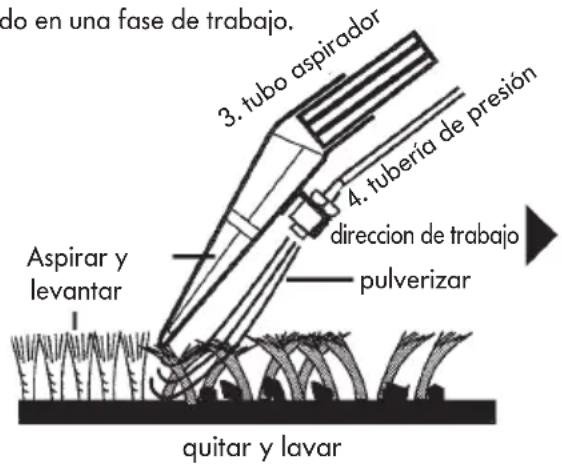

El sistema pulverizar-extraer

• Pulverizar el producto de limpieza presionando a fondo
• Aportar la suciedad y lavar a fondo hasta el filamento
• Aspirar con fuerza el agua sucia y levantar de nuevo el pelo de la alfombra.

Todo en una fase de trabajo.

do en una fase de trabajo. 3. tubo aspirador 4. tubería de presión dicho de trabajo Aspirar y levantar pulverizar quitar y lavar

T Coloque la tobera de pulverizar-extraer para alfombras en una esquina de la habitación sobre la alfombra. Oprima la palanca de la válvula (40) con la empuñadura hasta que salga el líquido de limpieza. Luego deslizar lentamente la tobera situada sobre alfombra en línea recta..

Cuando haya aspirado una parte de la alfombra o en caso de interrumpir el trabajo deje de apretar la palanca de la válvula para parar el chorro de pulverización. Una vez que el líquido haya sido absorbido levante la tobera y continú e el trabajo pasando de nuevo por una parte de la superficie ja aspirada.

De esta manera se puede trabajar parte por parte toda la superficie.

Si en la parte limpia han quedado huellas de líquido e stas pueden ser nuevamente absorbidas sin apretar la palanca de la válvula (40).

Gracias a que la parte superior de la tobera es transparente puede decidir Ud. mismo cuando terminar con el proceso.

En partes extremadamente sucias Ud. puede echar doble cantidad de líquido. Para realizar ésto eche líquido en la alfombra al avanzar hacia adelante y de nuevo cuando retroceda, así será absorbido automaticamente. Adicionalmente se puede realizar un tratamiento previo colocando en el símbolo „solamente rociar”.

Tenga cuidado que no se reparta demasiado líquido sobre la alfombra porque se pueden formar ondulaciones que necesitarán bastante tiempo para volver a su posición original.

Para evitar el derrame del líquido todavía situado en el tubo, debería Ud. levantarlo hacia arriba de manera inclinada mientras el motor está funcionando.

Después desconectar el aparato.

iAtencion!

- Si la alfombra ha sido previamente tratada con otros productos, puede ser que usando el aparato de pulverizar-extraer por primera vez, se pueda formar más espuma de lo normal en el recipiente. Si llega a salir espuma por la salida del aire apage el apaato y vacíe el recipiente. Para evitar más formaciones de espuma añada 1 taza de vinagre en el recipiente.

Después de una limpieza con el producto concentrado „Thomas” ProTex no se formará más espuma porque éste va equipado con una substancia especial que evita dicha formación de espuma.

- Mientras la alfombra esté humeda no la debe pisar.

Limpieza en mojado de suelo duro

W Colocar el adaptador para suelos duros en la tobera para alfombras, con la parte de goma hacia arriba siguiendo la dirección que señale la flecha, tal y como indica el dibujo.

Así Ud. puede limpiar y secar sus suelos lisos, de cerámica, suelo enlosado y suelos de plá stico en una sola operación.

No limpiar en mojado el parquet ni los suelos laminados. Para realizar una limpieza húmeda de los pavimentos es imprescindible tener en cuenta las indicaciones de cuidado especificadas por el fabricante.

Limpieza de acolchado

☒ Para limpiar sus muebles tapizados o asientos de automóvil use la tobera de pulverizar-extraer para acolchados (20).

Tenga cuidado de que no caiga demasiado líquido en los acolchados. Porque depende de la base que tenga el acolchado tardará má s tiempo en secarse.

La tobera de pulverizar-extraer para acolchados (20) debe ser directamente acoplada a la vá lvula de cierre (17) y girando el embrague (39) se asegurará la manga de presión a la válvula.

Suelte la manga de presión girando el embrague (39).

Para el procedimiento de limpieza véase Ud. el modo de limpieza de alfombras.

Depués de la limpieza en mojado

Desenchufar.

R Antes de abrir el bloque motor (2) se debe sacar la manga de presión (19). Para este fin, accione la tecla de desenclavamiento en el acoplamiento rápido (5). El pasador de conexión se expulsa automáticamente.

Ⓐ Retire el bloque motor (2) de la máquina y colóquelo en un recipiente aparte para evitar que caiga suciedad si gotéa.
B Quite y vacíe el depósito del líquido pulverizador (28). (El líquido de limpieza no usado puede ser conservado en un recipiente especial). Vaciar y lavar sólidamente el recipiente.
Para la limpieza de la bomba y válvulas llenar el depósito del líquido pulverizador con agua limpia, ponerlo en el recipiente y poner encima el bloque motor (2).

Poner en marcha el sistema de pulverizar sobre suelos lisos o sobre el fregador.

A continuación limpie los dos recipientes y deje secar bien las partes desmontadas.

Limpieza y cuidado del aparato

¡Antes de la limpieza extraer siempre la clavija de enchufe de la red!

¡No sumergir nunca en el agua la carcasa del motor! Limpiar la carcasa del motor y el depósito con un trapo húmedo y a continuación secar.

El depósito y las piezas accesorias empleadas se deben limpiar en húmedo con agua jabonosa caliente después de cada aspiración, en especial después de la recogida de líquidos pegajosos.

Ayuda en caso de avería

Si en alguna ocasión su aparato no funciona según las expectativas deseadas, no es necesario alarmar al servicio posventa. Le rogamos revisar si el defecto tiene pequeñas causas.

Cuando sale polvo al aspirar:

• ¿Está montado el sistema filtrante de acuerdo con las Instrucciones?
• ¿ Se ha empleado un filtro de agua / filtro de material no tejido original ?

Cuando la fuerza aspiradora poco a poco se disminuye:

• ¿Está el recipiente lleno?
• ¿Están los poros del filtro tapados a causa de hollín o de polvofino?
• ¿Están obstruidas las toberas, filtro de agua, el tubo de extensión o el tubo flexible para aspirar? (Separar el tubo mientras el aparato este en marcha - la extensión elimina la obstrucción.
• ¿Está sucio el filtro de protección de la turbina (33, figura K)?

Cuando la fuerza aspiradora disminuye de golpe:

- ¿ Ha detenido la válvula de flotador la corriente de aire? Esto puede suceder cuando el aparato esté extremadamente inclinado o cuando se le dé la vuelta. Apague el aspirador – el flotador baja – el aparato está nuevamente dispuesto para el funcionento.

Cuando no funcione el motor:

• ¿Está el fusible intacto y hay corriente?
• ¿Están los cables, enchufes y la caja de enchufes intactos?
• ¿ Antes de probarlosdesenchufar.
• i Nunca abra el motor!

Cuando no sale líquido de limpieza:

• ¿Está la bomba conectada (la lámpara de control (6) debe iluminarse)?
• Limpiar el filtro (37)

• ¿ Se encuentra líquido de limpieza en el depósito del líquido pulverizador ?

• ¿Está suelto el tuvo flexible en el depósito del líquido pulverizador?

• ¿Está la tobera obstruida?

Si en alguna ocasión de pulverización se obstruye la tobera meta la tobera un tiempo en agua. Después sople con fuerza.

Por la protección del medio ambiente

¡No tirar de forma indiscriminada el material de embalaje y los aparatos usados!

Embalaje del aparato:

• Depositar el cartón del embalaje en el contenedor correspondiente.
• Depositar la bolsa de plástico de polietileno (PE) en el contenedor correspondiente.

Reciclado del aparato después de su vida útil:

- Depositar el aparato según las ordenanzas municipales (en el Punto Verde) y cortar previamente la clavija de enchufe a la red.

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de

equipos eléctricos y electrónicos para reciclaje.

Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada.

Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto. Estas disposiciones solamente son válidas en los países miembros de la UE.

Servicio posventa

Pregunte a su comerciante por la dirección o el número de teléfono del servicio posventa THOMAS competente para Ud.

Le rogamos facilitarle los datos de la placa de características situados en el lado posterior de su THOMAS aspirador de lavado.

Para mantener la seguridad del aparato deje reparar los defectos, sobretodo en las partes que conducen la corriente, solamente por especialistas electrónicos.

Por eso debe dirigirse en caso de defectos a su comerciante especializado o directamente al servicio posventa.

Encontrará los datos de contacto en el reverso.

Se reserva el derecho a realizar modificaciones técnicas.

Concentrado de limpeza

Limpeza de almofadas

selectiva para a reciclagem de equipamento eléctrico e electrónico.
