MANUAL DE USUARIO Explorer 100 Plus Jackery

Enhorabuena por su nuevo Jackery Explorer 100 Plus. Lea atentamente este manual antes de utilizar el producto, especialmente las precauciones pertinentes para garantizar su uso adecuado. Guarde este manual en un lugar accesible para consultarlo con frecuencia.

De conformidad con las leyes y reglamentos, la compañía se reserva el derecho a dar una interpretación final de este y todos los documentos relacionados con este producto.

Por favor, tenga en cuenta que no se darán más notificaciones en caso de cualquier actualización, revisión o terminación.

ESPECIFICACIONES TÉCNICAS

Nombre del producto:	Jackery Explorer 100 Plus
N° de modelo:	JE-100A
Química Celular:	LiFePO4
Batterie Interne:	6,2Ah / 16V 99,2Wh equivalente a 31000mAh 3,2V
Peso:	Alrededor de 2.13 libras / 965 g
Tamaño:	4.96 x 3.41 x 3.43 in / 12.6 x 8.65 x 8.7 cm
Ciclos de vida:	2000 ciclos de carga hasta 80% + de capacidad
Salida USB-A:	18W Max, 5V=3A, 9V=2A, 12V=1.5A
Salida USB-C1/C2:	100W Max, 4.5V=5A, 5V=3A, 5V=4.5A, 9V=3A, 12V=3A, 15V=3A, 20V=5A
PPS:	5-21V=5A, 100W Max
Salida USB-C1+ Salida USB-C2:	110W Max
Salida USB-C1/C2+ Salida USB-A:	118W Max
Salida USB-C1+Salida USB-C2+Salida USB-A:	128W Max
Entrada de USB-C1/C2 (Entrada de PD):	100W Max, 5V=3A, 9V=3A, 12V=3A, 15V=3A, 20V=5A
Entrada de USB-C1/C2 (Entrada de Coche):	60W Max, 11-17.5V=5A
Entrada de USB-C1/C2 (Entrada Solar):	100W Max, 18-27.2V=5A
Temperatura de carga:	32°F~104°F(0°C~40°C)
Temperatura de descarga:	14°F~104°F(-10°C~40°C)

CERTIFICACIONES

Intertek

5027787

CONFORMS TO UL

SUBJECT 2056.

LISTA DE PAQUETE

Cargador USB-CJackAdaptadores 100 Plus Manual de Usuario CC8020 a USB-C

CONOZCA SU EQUIPO

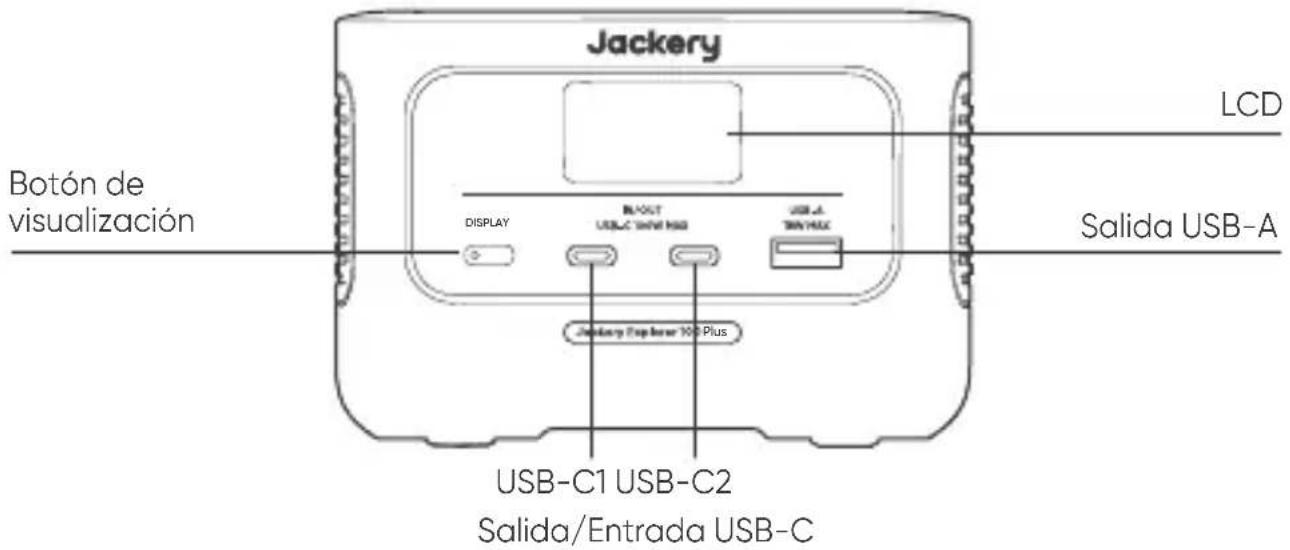

Aspecto del producto

Jackery LCD Botón de visualización DISPLAY BIOUT USB/C SIMI HSB USB/A TIN HAC Jazzery Top Inner 10 Plus USB-C1 USB-C2 Salida/Entrada USB-C

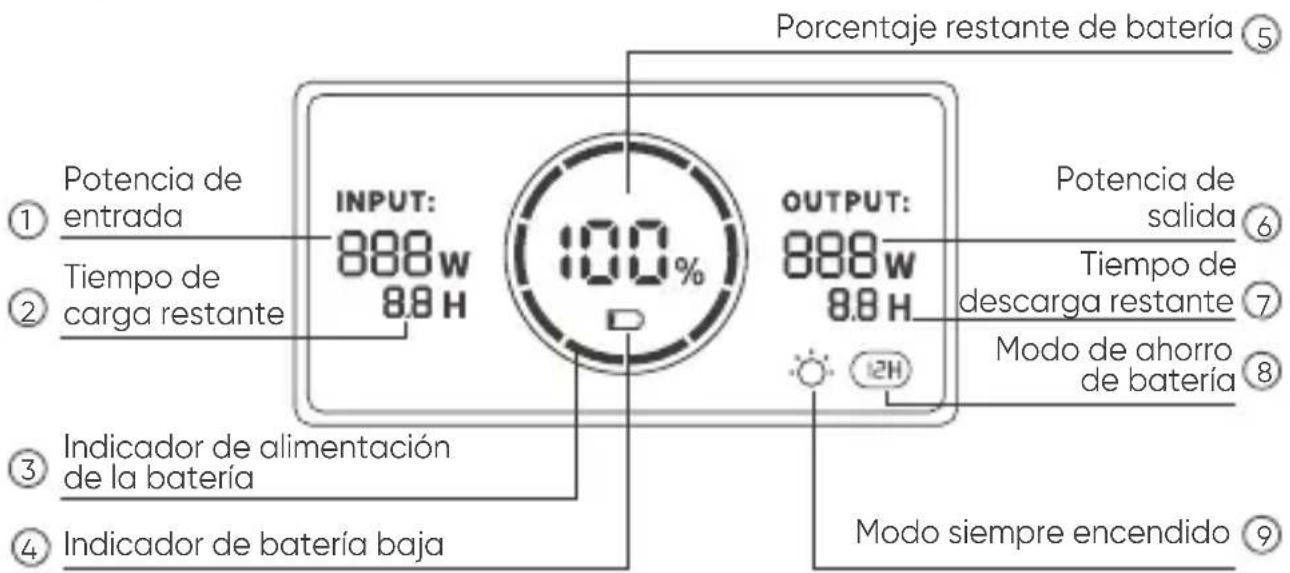

PANTALLA LCD

Porcentaje restante de batería ⑤ ① Potencia de entrada INPUT: 888w 8.8 H 100% OUTPUT: 888w 8.8 H Potencia de salida ⑥ ② Tiempo de carga restante Tiempo de descarga restante ⑦ ③ Indicador de alimentación de la batería Indicador de batería baja Modo de ahorro de batería ⑧ ④ Modo siempre encendido ⑨

Indicador de alimentación de la batería

Cuando el producto se está cargando, el círculo naranja que rodea el porcentaje de la batería se encenderá en secuencia. Al cargar otros dispositivos, el círculo naranja permanecerá encendido.

Indicador de batería baja

Cuando la batería es inferior al 20 %, el Indicador de batería baja permanecerá encendido. Cuando sea inferior al 5 %, el Indicador de batería baja parpadeará. Cuando se está cargando, el Indicador estará apagado.

Modo siempre encendido

Luego de que se ilumine la pantalla de visualización, haga doble clic en el botón de visualización y el modo de pantalla siempre encendida estará activado, luego presiónelo nuevamente para apagar la pantalla.

Modo de ahorro de energía

El modo de ahorro de energía está desactivado de forma predeterminada. Cuando el modo de ahorro de energía está habilitado, esto ocurre si el producto no está conectado a ningún dispositivo o la potencia de salida USB es menor o igual a 2W, el dispositivo apagará automáticamente todas las salidas después de 12 horas.

Para desactivar el modo de ahorro de energía

Mantenga presionado el botón de visualización hasta que el icono del modo de ahorro de energía se ilumine en la pantalla. Activar el modo de ahorro de energía permite que el producto cargue continuamente dispositivos menores o iguales a 2W.

Para activar el modo de ahorro de energía

Mantenga presionado el botón de visualización hasta que desaparezca el icono del modo de ahorro de energía.

Código de error

Con el fin de responder rápidamente a los comentarios, hemos establecido códigos de avería comunes F1, F2, F3 en el sistema: Si aparece algún código, quite la carga o desconecte el enchufe de carga. El producto se restablecerá por sí mismo. Si no lo hace, contacte con el servicio posventa.

Aviso de alta temperatura

Si aparece en la pantalla, no se preocupe. Se recuperará por sí mismo después de que la batería se enfríe.

Aviso de baja temperatura

Si aparece en la pantalla, no se preocupe. Se recuperará automáticamente cuando se restablezca la temperatura ambiente.

OPERACIONES BÁSICAS

Encendido/Apagado de la pantalla LCD

Para encenderlo, presione el botón de visualización o cuando haya una entrada de carga o una salida de descarga, la pantalla se iluminará automáticamente. Para apagarlo, vuelva a pulsar el botón de visualización y la pantalla se apagará. O, si no hay operación en 30 segundos, el producto entrará en un estado de reposo y la pantalla se apagará automáticamente.

Para encender/apagar la pantalla siempre encendida (en estado de carga o descarga), siga estos pasos:

Luego de que se ilumine la pantalla de visualización, haga doble clic en el botón de visualización y el modo de pantalla siempre encendida estará activado, luego presiónelo nuevamente para apagar la pantalla.

Consejo: Durante el modo Always-On, la pantalla se apaga automáticamente después de 2 horas sin cargarse ni descargarse.

CARGA DE SU JACKERY EXPLORER 100 PLUS

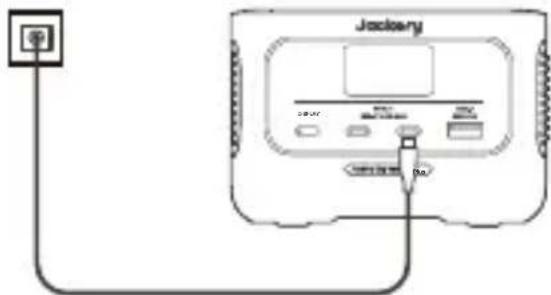

Carga desde la pared

El cargador de pared USB-C de no se incluye en el paquete.

Jackany

Cargador USB-C
Explorer 100 Plus

Carga solar

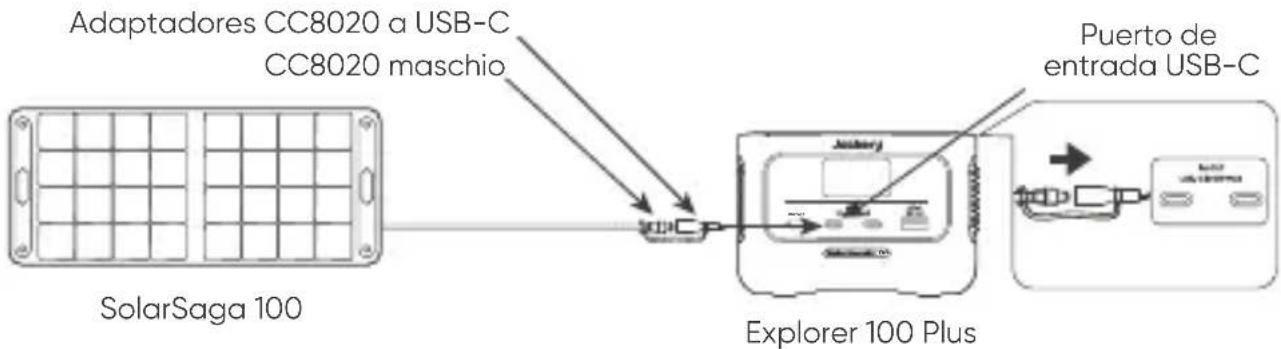

Jackery SolarSaga 100/ Jackery SolarSaga 60 Instrucciones de conexión

La Jackery Explorer 100 Plus integra un puerto USB-C como entrada de carga solar. Puede consultar el siguiente esquema de conexión para cargar su estación de energía portátil.

Adaptadores CC8020 a USB-C CC8020 maschio SolarSaga 100 Explorer 100 Plus Puerto de entrada USB-C

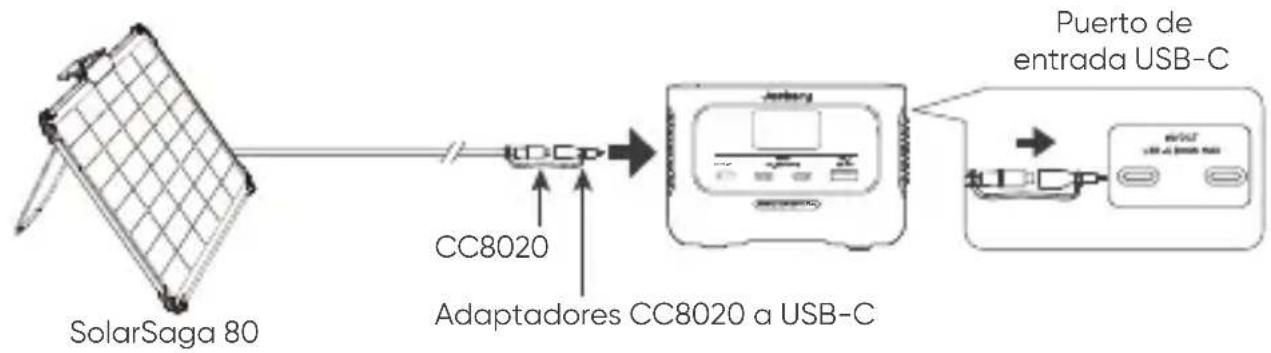

Jackery New SolarSaga 40 Mini o 80 guía de conexión del panel solar

* Para los usuarios que ya han comprado el panel solar de 80W, el siguiente esquema muestra cómo conectarlo al Explorer 100 Plus.

* Para el panel solar de 40W incluido en el paquete, por favor, consulte también el siguiente método de conexión para cargar el Explorer 100 Plus.


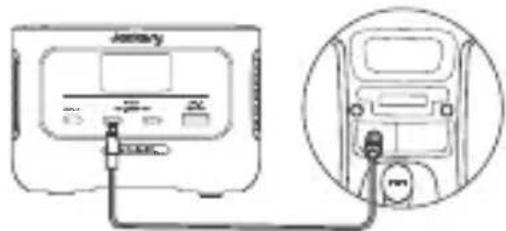

Carga Desde El Coche

Este producto se puede cargar con un cargador de coche de 12 V. Por favor, inicie el vehículo antes de la carga para evitar que se agote la batería del coche y que su vehículo no pueda arrancar.

Mientras tanto, asegúrese de que el cargador del coche y la toma de mechero proporcionan una buena conexión, y asegúrese de que el cargador del coche

está completamente insertado. Además, si el vehículo circula por carreteras llenas de altibajos, está prohibido utilizar el cargador del coche por si se quema debido a una mala conexión. La Compañía no será responsable de ninguna pérdida causada por un funcionamiento no estándar.

Explorer 100 Plus vehículo

1) La carga del vehículo sólo es aplicable en vehículos de 12 V, no en los de 24 V. Por favor, no cargue este producto con un vehículo de 24 V para evitar daños personales y pérdidas materiales.

2) Se recomienda utilizar los accesorios de Jackery - paneles solares para la carga solar. No nos hacemos responsables de las pérdidas causadas por el uso de paneles solares de otras marcas.

PRECAUCIONES DE SEGURIDAD AL UTILIZARLO

Se deben seguir las precauciones básicas de seguridad al utilizar este producto, incluyendo:

a. Leer todas las instrucciones antes de utilizar este producto.
b. Se requiere una atenta supervisión cuando se utiliza este producto cerca de los niños para reducir el riesgo.
c. Puede haber riesgo de descarga eléctrica si se utilizan accesorios no recomendados o vendidos por fabricantes de productos no profesionales.
d. Cuando el producto no esté en uso, desconecte el enchufe del producto.
e. No desmonte el producto, ya que puede provocar riesgos imprevisibles como incendios, explosiones o descargas eléctricas.
f. No utilice el producto con cables o enchufes dañados, o con cables de salida dañados, ya que pueden provocar una descarga eléctrica.
g. No utilice baterías dañadas o modificadas. Las baterías dañadas o modificadas podrían experimentar un comportamiento impredecible que derivara en incendios, explosiones o riesgos de lesiones.
h. Por favor, coloque el producto en un lugar ventilado y seco para evitar que la lluvia y el agua provoquen una descarga eléctrica.
i. No exponga el producto al fuego o a altas temperaturas (bajo la luz directa del sol o en un vehículo con mucho calor), ya que puede provocar accidentes como incendios y explosiones.
j. Evite que el producto quede expuesto a la lluvia, al agua, etc.

PRECAUCIONES: Es importante tener en cuenta el riesgo de incendio al conectar equipos adicionales. Se deben considerar las medidas de seguridad contra incendios del equipo o accesorio conectado.

INSTRUCCIONES RELATIVAS AL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES PERSONALES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA - Al utilizar este producto, deben seguirse siempre las precauciones básicas. Entre ellas, se incluyen:

a) Leer todas las instrucciones antes de utilizar el producto.
b) Para reducir el riesgo de lesiones, es necesaria una estrecha supervisión cuando el producto se utiliza cerca de niños.
c) No introducir los dedos ni las manos en el producto.
d) No exponga la fuente de alimentación a la lluvia ni a la nieve.
e) El uso de una fuente de alimentación o cargador no recomendado o vendido por el fabricante de la fuente de alimentación puede provocar riesgo de incendio o lesiones personales.
f) No utilice la fuente de alimentación por encima de su potencia nominal. Una sobrecarga superior a la potencia nominal puede provocar un incendio o lesiones personales.
g) No utilice baterías dañadas o modificadas. Las baterías dañadas o modificadas podrían experimentar un comportamiento impredecible que derivara en incendios, explosiones o riesgos de lesiones.
h) No desmonte el cargador. Llévelo a un servicio técnico cualificado cuando necesite reparación o mantenimiento. Un montaje incorrecto puede provocar riesgo de incendio o lesiones personales.
i) No debe exponerse la fuente de alimentación al fuego ni a temperaturas excesivas. La exposición al fuego o a una temperatura superior a 100°C puede provocar una explosión. La temperatura de 100°C puede sustituirse por la temperatura de 212°F.
j) Se debe garantizar que el servicio sea realizado por un técnico calificado, empleando únicamente piezas de recambio idénticas. Este proceder garantizará que se mantenga la seguridad del producto.
k) Apague el power bank cuando no lo utilice.
GUARDE ESTAS INSTRUCCIONES

GUARDE ESTAS INSTRUCCIONES INSTRUCCIONES DE USO

• Utilice y almacene la unidad únicamente en un entorno limpio y seco. NO utilizar ni almacenar en ambientes polvorientos y húmedos.
• Compruebe la unidad antes de cada uso. NO utilice la unidad si está dañada o rota.
• Si se observa óxido, olores peculiares, sobrecalentamiento u otras circunstancias anormales, deje de utilizar la unidad de inmediato y póngase en contacto con el distribuidor o con nuestro centro de atención al cliente.
• Asegúrese de que la unidad está bien sujeta cuando la transporte en un vehículo a motor.
• Solo cargar el Explorer 100 Plus dentro de una temperatura ambiente 32^ 104^ (0\~40°C), la temperatura de descarga es 14^ 104^ (-10°C\~40°C) y la temperatura de almacenamiento es de 6 meses: 14^ 77^ (-10°C\~25°C).
• Desconecte inmediatamente el aparato si se ha caído accidentalmente, se ha dejado caer o ha estado expuesto a vibraciones.

GARANTÍA

Nota: Sólo proporcionamos nuestra garantía para el comprador que compró en Amazon (Jackery Inc.), la página web de Jackery o los distribuidores locales autorizados.

Garantía limitada

Jackery Inc. garantiza al consumidor original que el producto Jackery estará libre de defectos relativos al acabado y a los materiales en condiciones normales de uso por parte del consumidor durante el período de garantía aplicable identificado en la sección "Período de garantía" que figura a continuación, sujeto a las exclusiones que se establecen a continuación.

Esta declaración de garantía establece la obligación de garantía total y exclusiva de Jackery. No asumiremos ni autorizaremos que ninguna persona asuma por nosotros ninguna otra responsabilidad en relación con la venta de nuestros productos.

Periodo de garantía

Dos años de garantía estándar: El periodo de garantía estándar para Jackery Explorer 100 Plus es de 24 meses. En cada caso, el periodo de garantía comienza desde la fecha de la compra por parte del comprador original. Se requiere la factura de compra emitida al primer comprador (u otra prueba documental razonable) para establecer la fecha de inicio del periodo de garantía.

Cambio

Jackery sustituirá (a cargo de Jackery) cualquier producto Jackery que no funcione, durante el período de garantía aplicable, debido a defectos de acabado o de material. Un producto de sustitución asume la garantía restante del producto original.

Limitado al comprador consumidor original

La garantía del producto de Jackery se limita al consumidor original y no es transferible a ningún propietario posterior.

Exclusions

La garantía de Jackery no se aplica a (i) ningún producto que se use incorrectamente, se abuse, se modifique, se dañe por accidente, o se use para cualquier uso que no sea el uso normal por parte del consumidor según lo autorizado en la documentación actual del producto de Jackery, o (ii) cualquier producto comprado a través de un casa de subastas en línea. La garantía de Jackery no se aplica a la celda de la batería a menos que usted cargue completamente la celda de la batería dentro de los 7 días posteriores a la compra del producto y al menos una vez cada 6 meses a partir de entonces.
