MANUAL DE USUARIO CEN-SP-304 FRANKE

ES Manual de instalación Grifo de cocina

Información general 12

Contenido de la caja 12

Datos técnicos 13

Instrucciones de instalación 13

Limpieza y mantenimiento 15

Sustitución del cartucho 15

Mantenimiento general 15

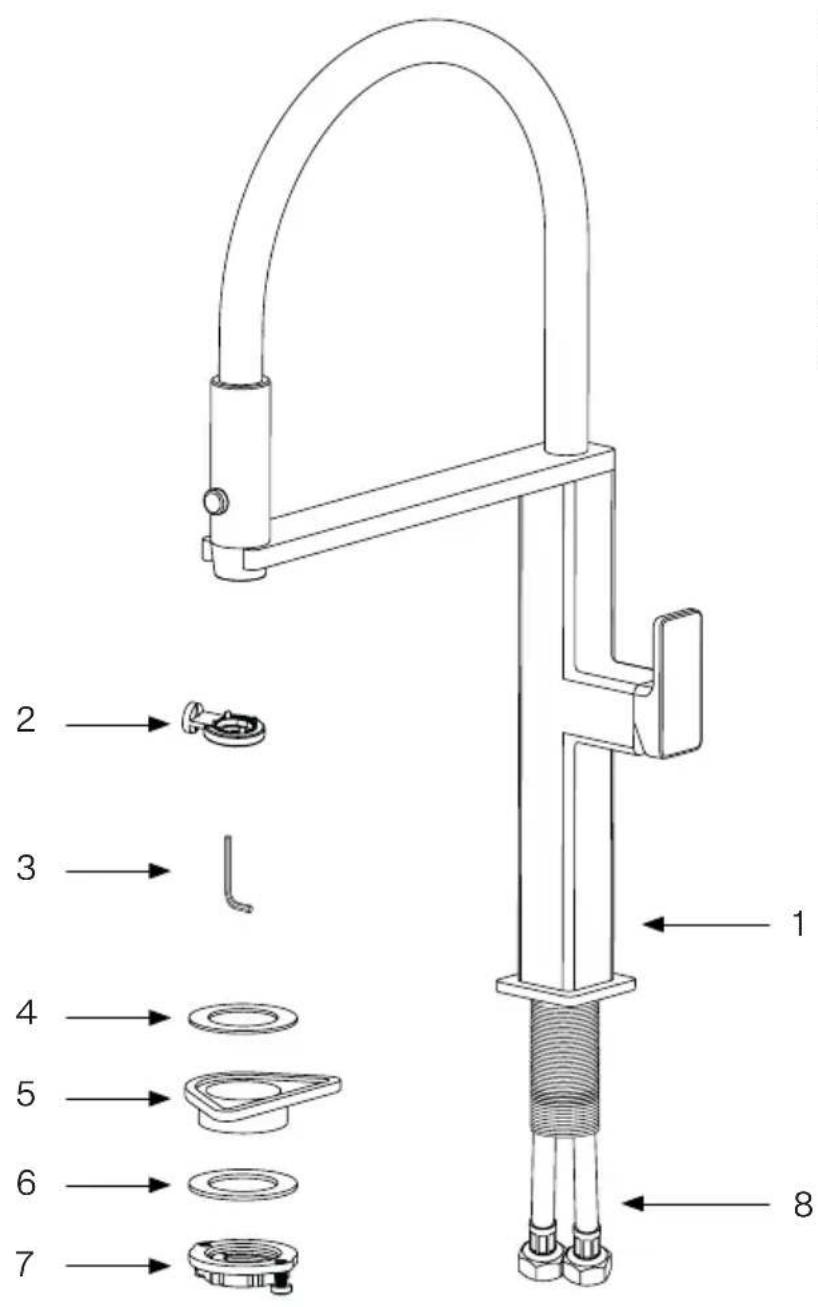

Contenido de la caja

1. Conjunto de la llave
2. Llave para el aireador
3. Llave hexagonal
4. Rondana de hule
5. Brida de plástico
6. Placa de fijación
7. Tuerca de fijación
8. Mangueras de suministro

⚠️ Nota: Póngase en contacto con nosotros inmediatamente si detecta inconsistencias.

teléfono: 1-800-626-5771

Datos de operación Valor

Presión de operación (ideal) 60 PSI 4 bar 400 kPa

Presión de operación (máx.)* 115 PSI 8 bar 800 kPa

Presión de operación (mín.)* 30 PSI 2 bar 200 kPa

Temperatura del agua (ideal) 140 °F 60 °C

Temperatura del agua (máx.) 158 °F 70 °C

Tamaño de la perforación para la llave 1 3/8" 35 mm

Certifica que esta llave cumple con ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020 (AB100 sumiso, Q<1) y NSF 372. La llave también cumple con los requisitos de uso del agua de la Comisión de Energía de California y del Departamento de Energía de los EE. UU.

Instrucciones de instalación

1. Saque todo el contenido de la caja y compruebe que esté completo.
2. Interrumpa el suministro de agua.
3. Realice una perforación de 13/8" de diámetro (35 mm) en la superficie de montaje deseada (si no hay una perforación disponible).

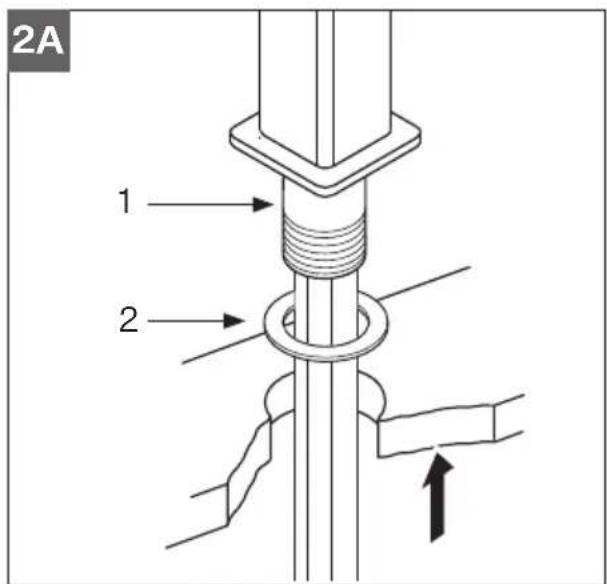

4. Asegúrese de que el empaque de la base (2) se encuentre colocado en la base de la llave (1) (fig. 2A).

2A 1 2

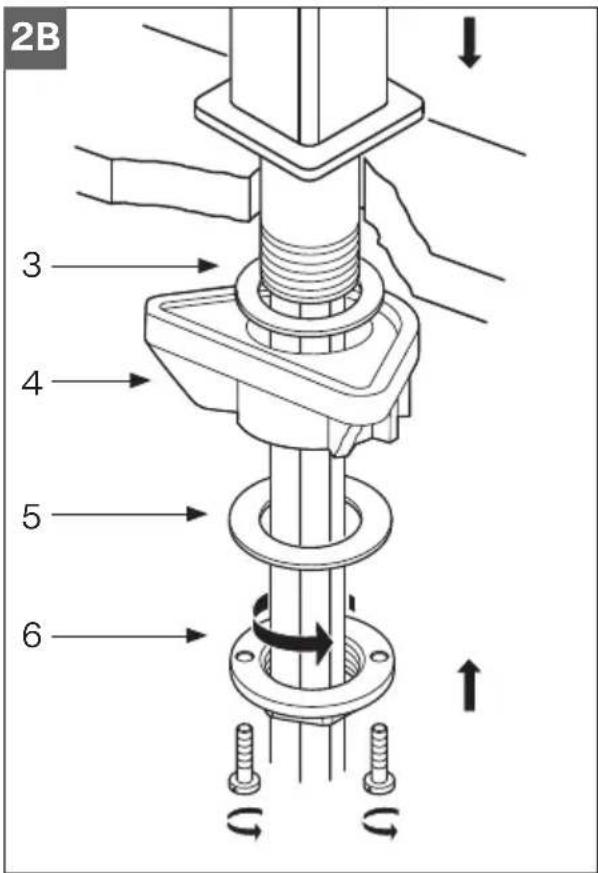

1. Inserte la llave en la perforación, introduciendo primero las mangueras (fig. 2B).

2B 3 4 5 6

Atención: El empaque de la base (2) debe quedar asentado entre la cubierta y la base de la llave.

No use masilla ni ningún otro sellador en este lugar.

Notas: Instalación en una superficie sólida: la superficie de montaje en la cubierta debe ser plana y estar libre de elementos extraños, de lo contrario, la llave podría no quedar asentada adecuadamente y tener fugas.

1. Instale los accesorios de montaje en el vástago de montaje de la base de la llave (1) por debajo de la superficie de montaje en el siguiente orden: rondana de hule (3), brida de plástico (4) y placa de fijación (5) (fig. 2B).
2. Asegure la llave apretando la tuerca de fijación (6) en el vástago de montaje de la base de la llave (1) y apretando los tornillos en la tuerca de fijación (6) (fig. 2B).

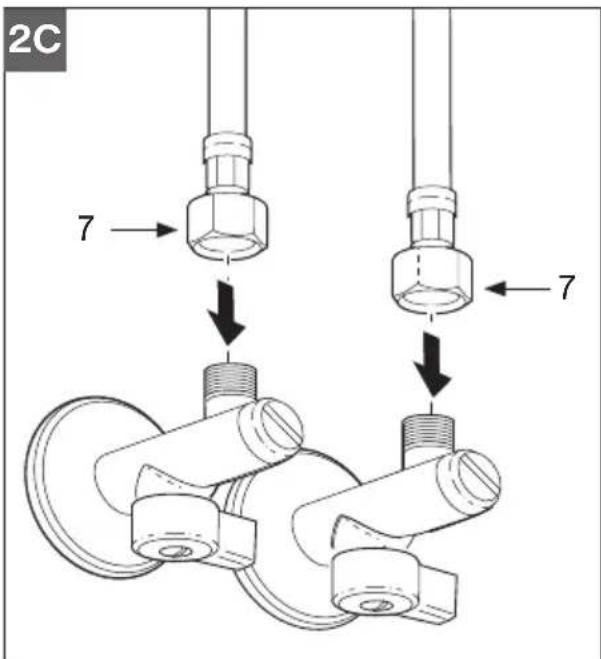

3. Conecte las mangueras de suministro flexibles (7) al suministro de agua de la casa (fig. 2C).

2C 7 7 7

1. Remueva el aireador (8) usando la llave para el aireador (9) (fig. 2D).
2. Abra la llave, deje correr el agua para eliminar cualquier elemento extraño de la llave y el aireador (8) y compruebe que no haya fugas (fig. 2E).
3. Vuelva a instalar el aireador (8) y asegúrese de que todo funcione correctamente.

Limpieza y mantenimiento

Sustitución del cartucho

1. Interrumpa el suministro de agua a la llave.
2. Abra momentáneamente la llave para liberar cualquier presión residual en el interior de la llave.
3. Gire la palanca de la llave a la posición de "CERRADO".

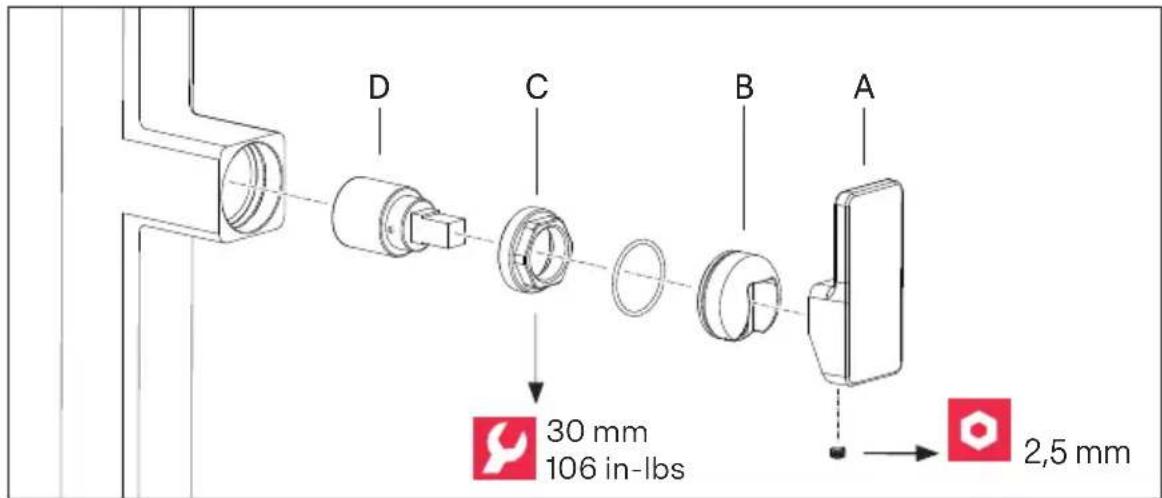

4. Remueva el tornillo de sujeción del conjunto de la palanca (A) con una llave hexagonal de 2,5 mm.
5. Quite la palanca (A) y el capuchón del cartucho (B) del cuerpo del grifo.
6. Desenrosque la tuerca de bloqueo del cartucho (C).
7. Extraiga el cartucho de disco cerámico (D) del cuerpo y sustitúyalo por uno nuevo. Asegúrese de que las dos lengüetas de la base del cartucho embonen adecuadamente en los agujeros previstos de la parte inferior del cuerpo.
8. Vuelva a ensamblar la llave siguiendo los mismos pasos en orden inverso.
9. Compruebe si hay fugas.

Mantenimiento general

Limpie periódicamente el aireador para eliminar cualquier acumulación de residuos (fig. 2D y 2E).

No use detergentes fuertes, disolventes, agentes químicos, especialmente CLORO, ni esponjas metálicas, ya que pueden dañar el acabado de la superficie. Limpie solamente con una esponja suave y agua jabonosa.

No guarde productos químicos ni agentes de limpieza en las inmediaciones de la llave y sus mangueras de conexión. Los vapores químicos podrían causar daños.

D C B A 30 mm 106 in-lbs 2,5 mm

1 F5501 Conjunto de caño
1.1 F5502 Kit de empaques del caño
1.2 F5503 Casquillo del caño
2 F5504 Conjunto del cabezal de rocío
2.1 F5505 Tornillo de sujeción
2.2 F5506 Tapa del tornillo de sujeción
2.3 F5507 Aireador
3 F205513 Válvula de retención
4 F3306 Llave para el aireador
5 F5508 Conjunto del brazo del caño
5.1 F5509 Kit de casquillos del caño
6 F5510 Tornillo de sujeción
7 F5511 Cartucho
8 F5512 Tuerca del cartucho
9 F5513 Empaque de la tuerca del cartucho
10 F5514 Capuchón del cartucho
11 F5515 Palanca
11.1 F5516 Tornillo de sujeción
12 F5517 Kit de fijación
13 F5518 Manguera de suministro en caliente
14 F5519 Manguera de suministro en frío

Para cualquier información adicional acerca de nuestros productos, acerca de la instalación o de la garantía, póngase en contacto con nuestro departamento de servicio al cliente:

Teléfono: 1-800-626-5771

[e-mail]

Franke Kindred Canada Ltd.

1000 Franke Kindred Way

Midland, ON LR4 4K9

Teléfono: 1-866-687-7465

[e-mail]

Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html
