MANUAL DE USUARIO EOS-PD-316 FRANKE

ES Manual de instalación Grifo de cocina

Información general 12

Contenido de la caja 12

Datos técnicos 13

Instrucciones de instalación 13

Limpieza y mantenimiento 15

Sustitución del cartucho 15

Mantenimiento general 15

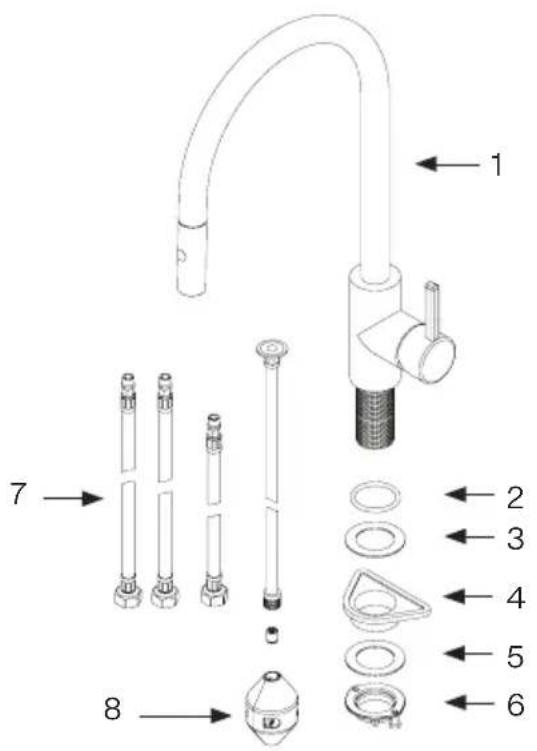

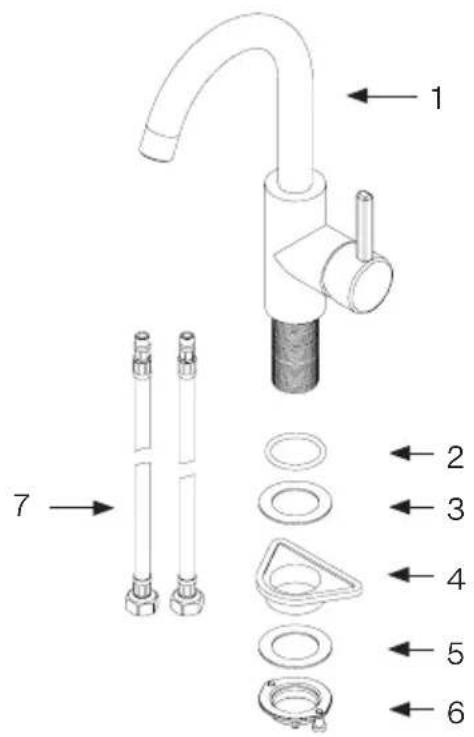

Contenido de la caja

EOS-PD-316 / 304 / IBK / GLD

EOS-PR-304 / IBK / GLD

EOS-BR-304 / IBK / GLD

1 2 3 4 5 6 7 8

1 2 3 4 5 6 7

1. Conjunto de la llave
2. Empaque de goma
3. Rondana de hule
4. Brida de plástico
5. Placa de fijación
6. Tuerca de fijación
7. Mangueras de suministro
8. Peso

Nota: Póngase en contacto con nosotros inmediatamente si detecta inconsistencias.

teléfono: 1-800-626-5771

Datos de operación Valor

Presión de operación (ideal) 60 PSI 4 bar 400 kPa
Presión de operación (máx.) 115 PSI 8 bar 800 kPa
Presión de operación (mín.) 30 PSI 2 bar 200 kPa
Temperatura del agua (ideal)	140°F	60°C
Temperatura del agua (máx.)	158°F	70°C
Tamaño de la perforación para la llave	1 3/8"	35 mm

Certifica que esta llave cumple con ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020 (AB100 sumiso, Q<1) & NSF 372. La llave también cumple con los requisitos de uso del agua de la Comisión de Energía de California y del Departamento de Energía de los EE. UU.

Instrucciones de instalación

1. Saque todo el contenido de la caja y compruebe que esté completo.
2. Interrumpa el suministro de agua.
3. Retire el grifo (1) y el hardware de su embalaj protector - el grifo viene ensamblado. Retire el hardware de fijación.
4. Realice una perforación de 13/8" de diámetro (35 mm) en la superficie de montaje deseada (si no se encuentra una disponible).

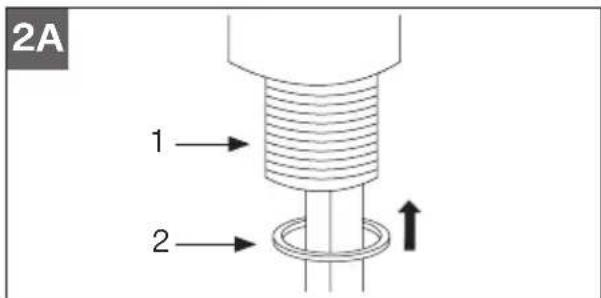

5. Asegúrese de que el empaque de goma (2) se encuentre colocado en la base de la llave (1) (fig. 2A).

2A 1 2

1. Inserte la llave en la perforación, introduciendo primero las mangueras (fig. 2B).

Atención: El empaque de goma (2) debe quedar asentado entre la cubierta y la base de la llave.

No use masilla ni ningún otro sellador en este lugar.

Notas: Instalación en una superficie sólida: la superficie de montaje en la cubierta debe ser plana y estar libre de elementos extraños o, de lo contrario, la llave podría no quedar asentada adecuadamente y tener fugas.

2B 3 4 5 6

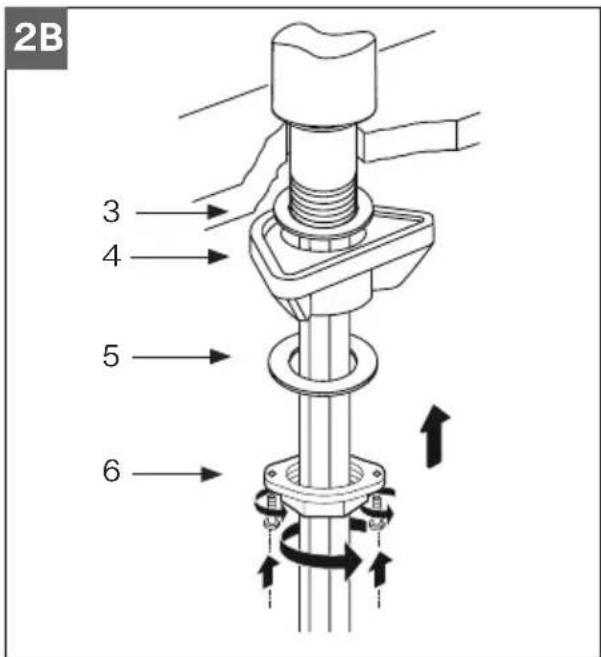

1. Instale los accesorios de montaje en el vástago de montaje de la base de la llave (1) por debajo de la superficie de montaje en el siguiente orden: rondana de hule (3), brida de plástico (4) y placa de fijación (5) (fig. 2B).
2. Asegure la llave apretando la tuerca de fijación (6) en el vástago de montaje de la base de la llave (1) y apriete los tornillos en la tuerca de fijación (6) (fig. 2B).

Atención: Para EOS-BR-304, ir al paso 11.

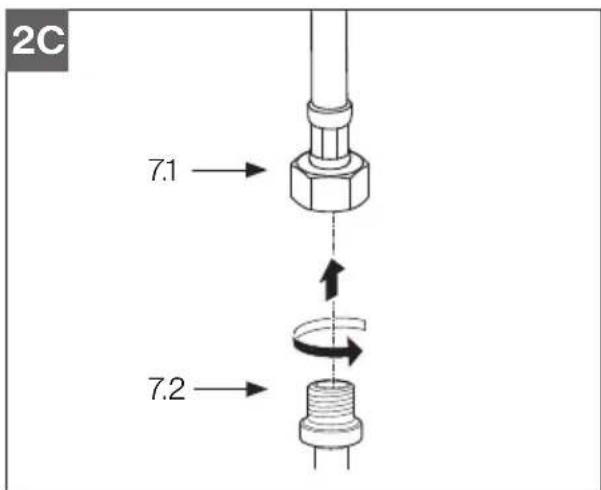

1. Conecte la manguera de rocío (7.1) a la manguera de suministro de rocío (7.2) (fig. 2C).

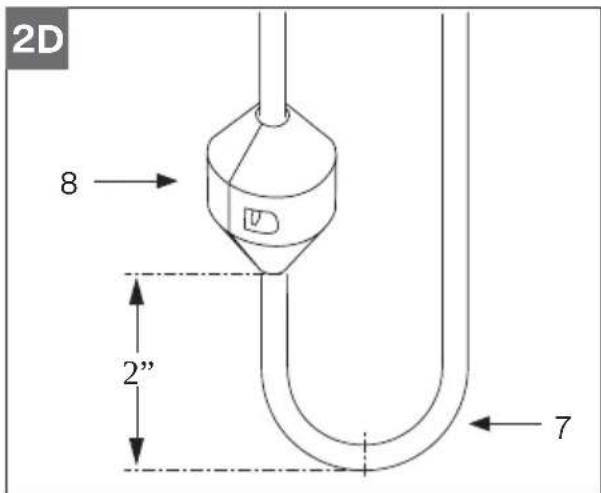

1. Conecte el peso (7) a la manguera de rocío (8) aproximadamente 2" (50 mm) por encima de la curva en la parte inferior de la manguera de rocío (fig. 2D).

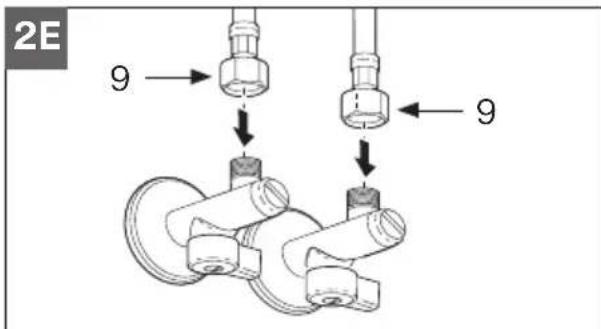

1. Conecte las mangueras de suministro flexibles (9) al suministro de agua de la casa (fig. 2E).

2E 9 → ↓ ↓ ↓ 9 ← ↓

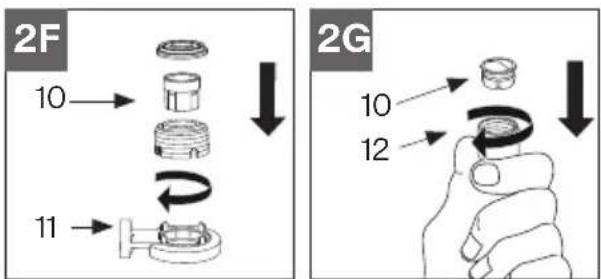

1. Para EOS-PD-304 y EOS-PR-304 remueva el aireador (10) con la llave para el aireador (11) (fig. 2F). Para EOS-BR-304, remueva el aireador (10) desenroscando con la mano el capuchón del aireador (12) (fig. 2G)

2F 10 → 11 → 2G 10 12

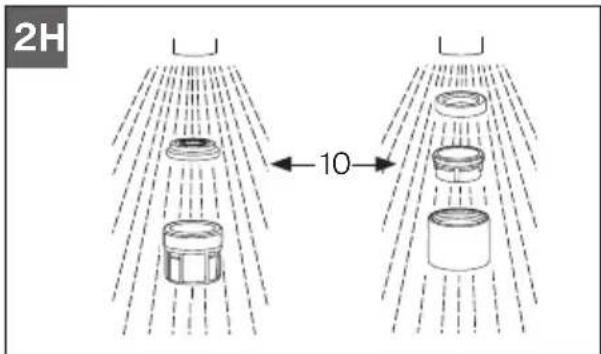

1. Abra la llave, deje correr el agua para remover cualquier elemento extraño de la llave y el aireador (10) y compruebe que no haya fugas (fig. 2H).

2H 10

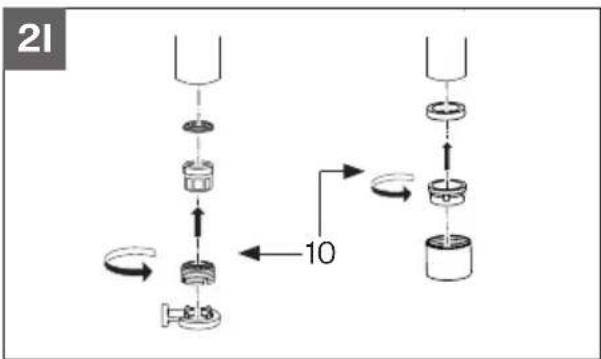

1. Vuelva a colocar el aireador (10) y asegúrese de que todo funcione correctamente.

Sustitución del cartucho

1. Interrumpa el suministro de agua a la llave.
2. Abra momentáneamente la llave para liberar cualquier presión residual en el interior de la llave.
3. Gire la palanca de la llave a la posición de „CERRADO“.
4. Remueva el tornillo de ajuste del conjunto de la palanca (A) con una llave hexagownal de 2,5 mm.
5. Hale la palanca (A) desde el cuerpo de la llave.
6. Desenrosque el capuchón del cartucho (B) del cuerpo de la llave.
7. Desenrosque la tuerca de fijación del cartucho (C).
8. Extraiga el cartucho de disco cerámico (D) del cuerpo y sustitúyalo por uno nuevo. Asegúrese de que las dos lengüetas de la base del cartucho embonen adecuadamente en los agujeros de la parte inferior del cuerpo.
9. Vuelva a ensamblar la llave siguiendo los mismos pasos en orden inverso.
10. Compruebe que no haya fugas.

Mantenimiento general

Limpie periódicamente el aireador para eliminar cualquier acumulación de residuos.

No use detergentes fuertes, disolventes, agentes químicos, especialmente CLORO, ni esponjas metálicas, ya que pueden dañar el acabado de la superficie. Limpie solamente con una esponja suave y agua jabonosa.

No guarde productos químicos ni agentes de limpieza en las inmediaciones de la llave y sus mangueras de conexión. Los vapores químicos podrían causar daños.

Atención! Para la Instalación en exterlores, el producto debe estar protegido contra temperaturas

heladas. Desconecte de la casa las mangueras de suministro de agua fria y caliente, abra la manija para vaciar toda el agua. Cubra el grifo con una cubierta protectors para mantenerlo caliente.

30mm 106 in-lbs 2,5 mm

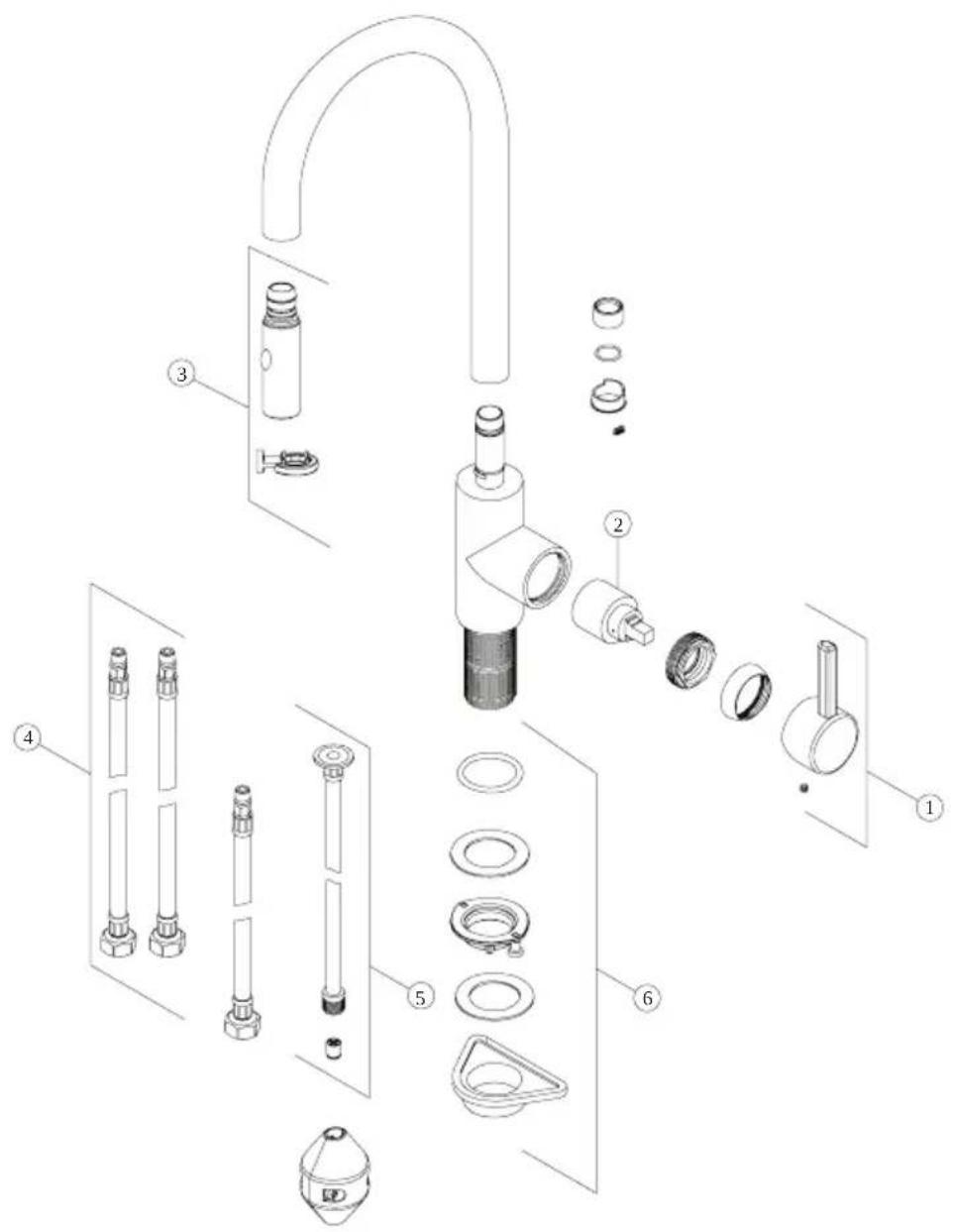

Lista de partes/refacciones EOS-PD-316 / 304 / IBK / GLD y EOS-PR-304 / IBK / GLD

1	F4202* Conjunto de palanca
2	F206502 Cartucho
3	F3319* Conjunto del cabezal de rocío
4	F3320 Manguera de suministro en caliente y frío
5	F3321 Manguera deslizable de rocío
6	F4203 Set de fijación

*Debe especi car el acabado

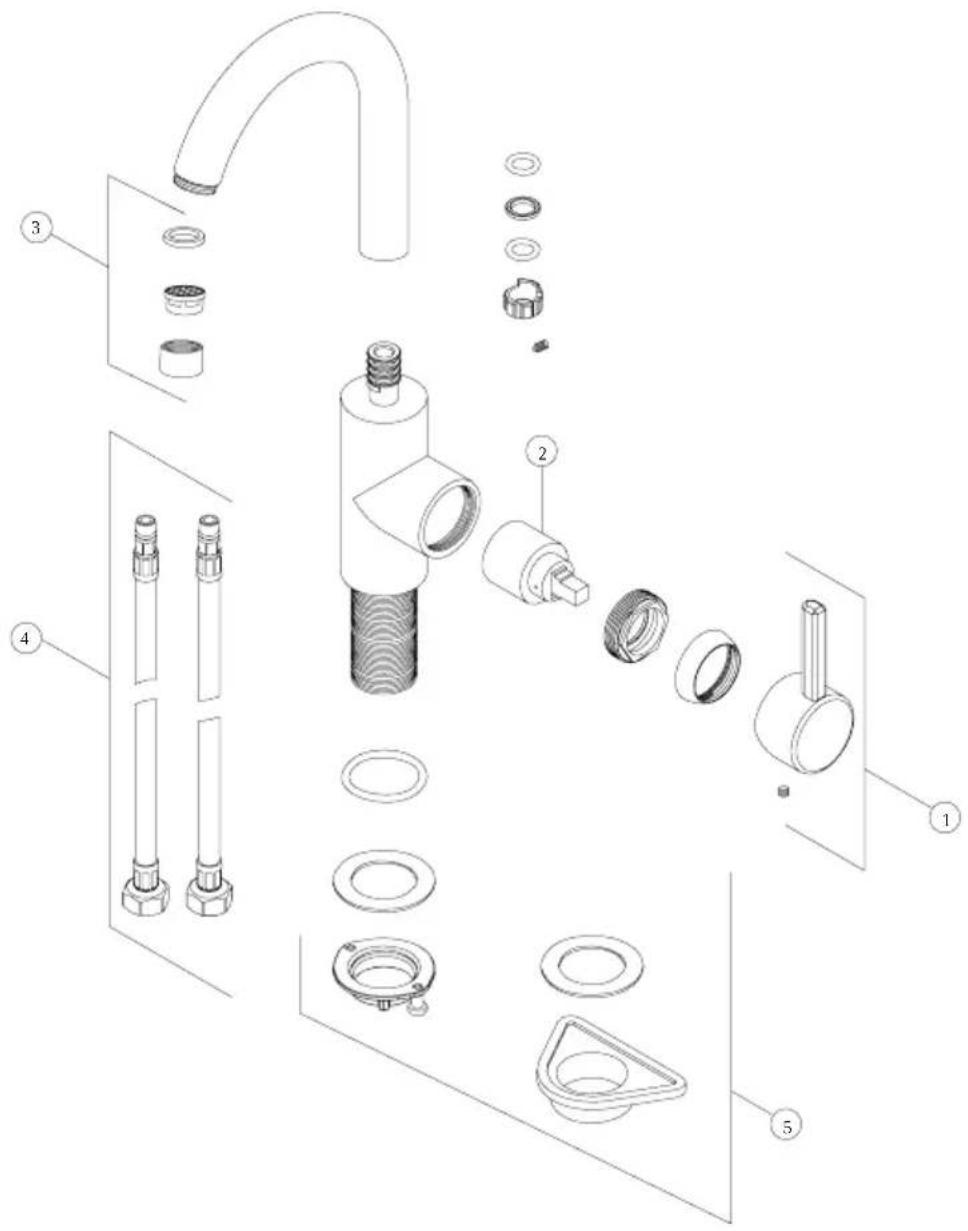

Lista de partes/refacciones EOS-BR-304 / IBK / GLD

1	F4202* Conjunto de palanca
2	F206502 Cartucho
3	F3322* Aireador y empaque
4	F3320 Manguera de suministro en caliente y frío
5	F4203 Set de fijación

*Debe especi car el acabado

Para cualquier información adicional acerca de nuestros productos, acerca de la instalación o de la garantía, póngase en contacto con nuestro departamento de servicio al cliente:

Teléfono: 1-800-626-5771

[e-mail]

Franke Kindred Canada Ltd.

1000 Franke Kindred Way

Midland, ON LR4 4K9

Teléfono: 1-866-687-7465

[e-mail]

Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html
