MANUAL DE USUARIO UNJ-HO-IBK FRANKE

ESManual de instalación Grifo de cocina

Información general 16

Contenido de la caja 16

Datos técnicos 17

Instrucciones de instalación 17

Antes de empezar 17

Opciones de instalación de agua caliente: 17

Opciones de instalación de agua fría: 17

Pasos preliminares 18

Instrucciones de instalación UNJ-FW-304 19

Instrucciones de instalación UNJ-HO-304 / UNJ-HC-304 20

Uso y mantenimiento 21

Uso 21

Mantenimiento general 22

Sustitución del cartucho 22

Lista de partes/refacciones UNJ-FW-304 23

Lista de partes/refacciones UNJ-HO-304 24

Lista de partes/refacciones UNJ-HC-304 25

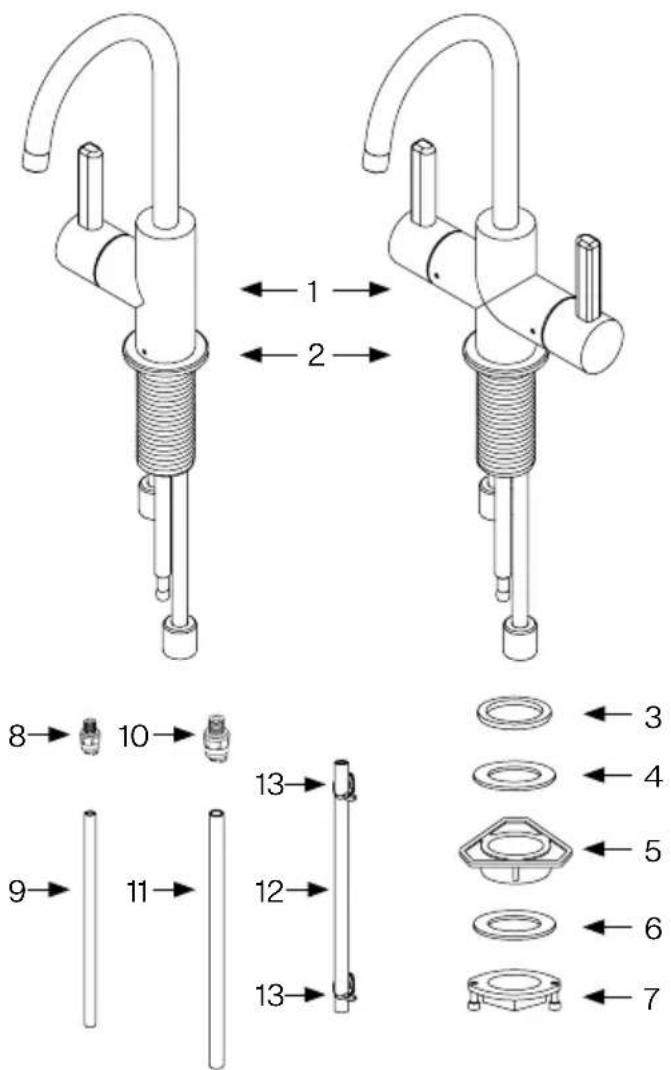

Contenido de la caja

UNJ-HO-304 UNJ-HC-304 UNJ-FW-304

1. Montaje del grifo
2. Escudo de armas
3. Arandela de goma del escudo
4. Arandela de goma
5. Brida de plástico
6. Placa de fijación
7. Tuerca de fijación
8. Empuje de 1/4" fitting
9. Tubo de polietileno de 1/4"
10. Empuje de 3/8" fitting
11. Tubo de polietileno de 3/8"
12. Tubo de silicona

13. Abrazaderas de plástico

14. Montaje del grifo

15. Escudo de armas

16. Arandela de goma del escudo

17. Arandela de goma

18. Placa de prensa

19. Tuerca de fijación

20. Empuje de 3/8" fitting

21. Tubo de polietileno de 3/8"

Nota: Póngase en contacto con nosotros inmediatamente si detecta inconsistencias.

teléfono: 1-800-626-5771

internet: www.franke.com

correo electrónico: [e-mail]

Datos técnicos

Datos de operación Valor
Presión de agua (recomendada)	35-75 PSI	2.4-5 bar	240-500 kPa
Presión del agua (máx.) 145 PSI 10 bar 1000 kPa
Temperatura del agua caliente (recomendada)	120-140°F 50-60°C
Tamaño del agujero para el grifo 1-1/4" 32 mm

Certifica que esta llave cumple con ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2021: Q<1, NSF 372. La llave también cumple con los requisitos de uso del agua de la Comisión de Energía de California y del Departamento de Energía de los EE. UU.

Instrucciones de instalación

Antes de empezar

Para obtener mejores resultados, Franke recomienda que este grifo sea instalado por un plomero profesional con licencia. El instalador debe familiarizarse con la forma en que se instalará esta llave de suministro y funcionar como parte de un arreglo de suministro de agua en el punto de uso antes de que se instalen los productos, ya que existen varias opciones de instalación. Asegúrese de observar todos los códigos locales de plomería y construcción durante la instalación.

Opciones de instalación de agua caliente:

Los dispensadores de la serie UNJ-HO-304 offer sólo agua caliente. Se requiere que estos dispensadores se utilicen junto con una unidad de tanque de calentamiento Franke. El uso de un sistema Franke filtration además del tanque de calefacción es opcional, pero se recomienda encarecidamente para prolongar la vida útil y mejorar el rendimiento del tanque de calor, así

como para proporcionar agua de calidad mucho mayor en comparación con el agua que entra en el tanque sin filtered.

Los dispensadores de las series UNJ-HC-304 offer caliente y filtered agua por separado. Estos dispensadores deben utilizarse junto con una unidad de calefacción Franke y un sistema Franke filtration.

• Un tubo de polietileno de 3/8" para el suministro de agua fría en el grifo de distribución.
• Un tubo de polietileno de 1/4" para llevar el agua de filtered desde el grifo dispensador hasta la unidad del tanque de calefacción.
• Un tubo opaco de silicona de alta temperatura para llevar el agua caliente del tanque de calentamiento al grifo dispensador.

Opciones de instalación de agua fría:

Los dispensadores de las series UNJ-FW-304 proporcionan filtered

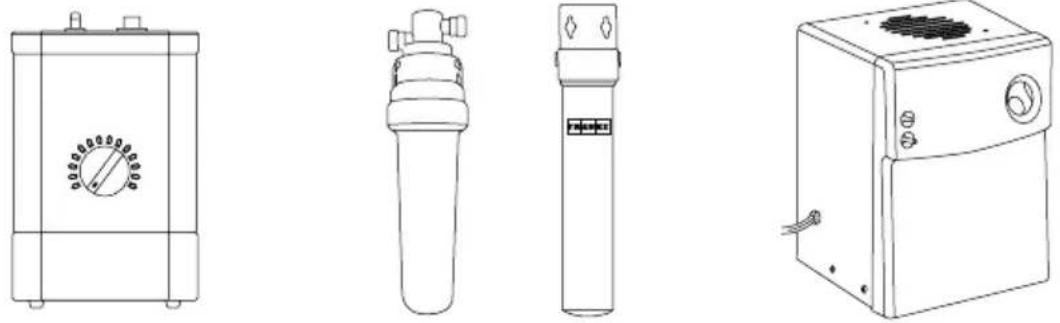

Tanque de Calentamiento Sistemas de Filtración Tanque Refrigerador

agua potable, así como la opción de agua potable refrigerada. Se requiere que estos dispensadores se usen en conjunto con un sistema Franke filtration. Para el agua potable refrigerada se requiere una unidad de tanque refrigerador Franke. Estos modelos utilizan un tubo de polietileno de 3/8" para suministrar agua de filtered a los grifos.

Importante: Franke recomienda encarecidamente que se utilicen únicamente componentes genuinos de Franke en tan-dem con todos los grifos dispensadores de Franke. No se puede garantizar el funcionamiento de los grifos dispensadores si se utilizan productos filtration, tanques de calefacción o accesorios que no sean componentes genuinos de Franke.

Pasos preliminares

1. Se recomienda tomar los componentes y localizar su posiciones óptimas antes de comenzar la instalación.
2. Asegúrate de que hay suficiente espacio para que las manijas del dispensador se abran completamente sin interferencias.
3. Asegúrese de que todas las conexiones eléctricas y de plomería lleguen a las posiciones de montaje previstas para todos los componentes y que no haya obstrucciones ni curvas pronunciadas en las tuberías.
4. Asegúrese de que la encimera nosea más gruesa de 2".

Importante: Para los pasos subsiguientes, se requerirá cortar y encaminar la tubería a fit la aplicación specific en su casa. Todos los tubos deben ser cortados a escuadra y libres de rebabas. Asegúrese de que no haya ningún daño a menos de 1" del extremo cortado.

No utilizan ningún tipo de compuestos de sellado. Esto no es necesario para las conexiones de empuje fit, y el uso de compuestos sellantes podría causar fugas. Todas las conexiones de los tubos deben ser encaminadas para evitar dobleces agudas y tener suficiente holgura para evitar forzar las conexiones. Tire suavemente de cada conexión para asegurarse de que estén bien sujetas. Véase el diagrama que figura a continuación para obtener detalles sobre la instalación y el retiro de los tubos.

1. Cómo insertar/extraer tubos en las conexiones de ajuste a presión:

2. Inserte el tubo (1) de forma cuadrada (fig. 1A).

3. Asegúrate de insertar los tubos completamente (fig. 1B).

1A 1 2

- Para quitarlo, introduzca la pinza (2) y saque el tubo (1) (fig. 1C).

Saque todo el contenido de la caja y compruebe que esté completo.

1. Realice una perforación de 1-1/4" de diámetro (32 mm) en la superficie de montaje deseada (si no se encuentra una disponible).
2. Gire off el suministro de agua.

Instrucciones de instalación UNJ-FW-304

1. Retire los accesorios de montaje de la espiga del cuerpo del grifo.

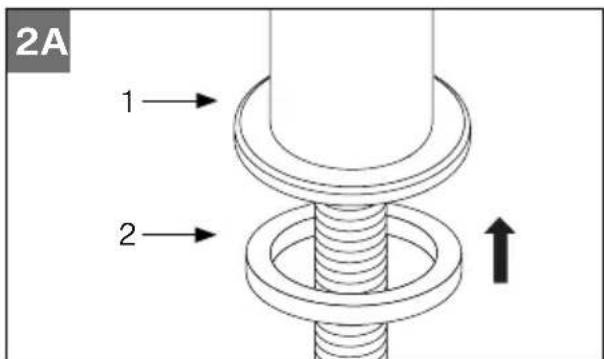

2. Deslice el escudo (1) sobre el mango. Asegúrese de que la arandela de goma (2) está colocada en su asiento en el escudo (fig. 2A).

2A 1 2

1. Coloque el grifo en el agujero, orientando el caño hacia la cubeta del fregadero con las asas en posición de girar hacia adelante.

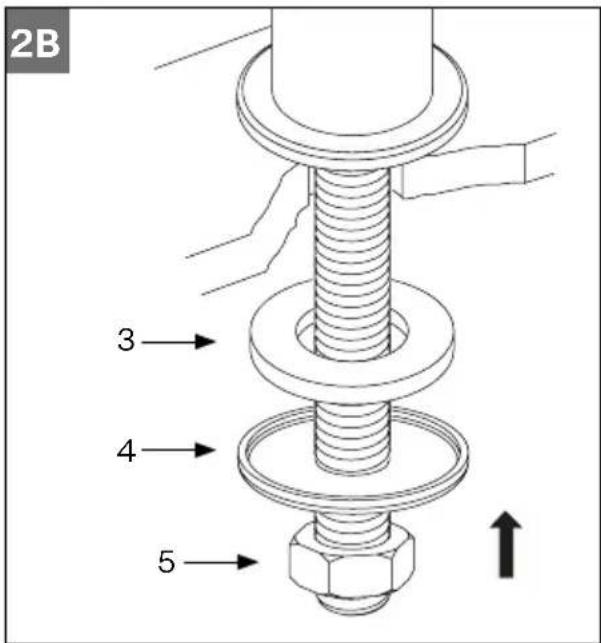

2. Instale los accesorios de montaje como se muestra: arandela de goma (3), placa de prensa (4) y tuerca de fijación (5) (fig. 2B).

2B 3 4 5

1. Conecta el suministro de agua fría al grifo:

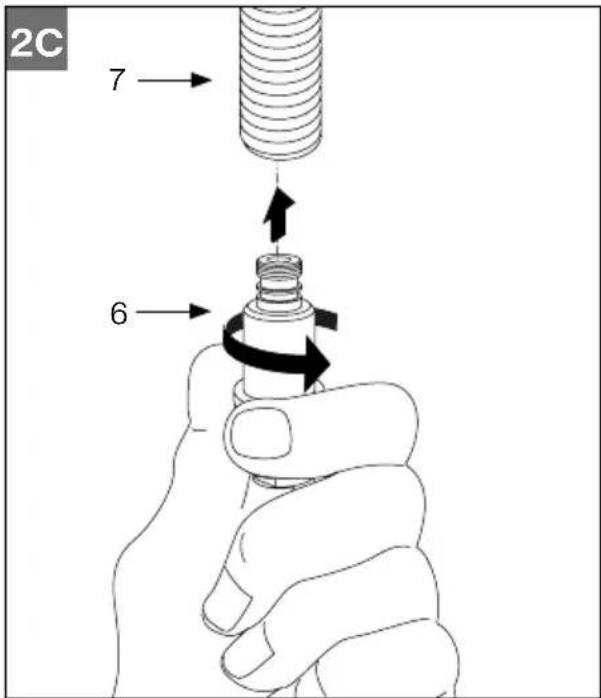

- Atornille el empuje de 3/8" fitting (6) en el pezón de montaje (7) (fig. 2C).

Mano ajusta solamente.

2C 7 6

Advertencia: El uso de herramientas para apretar este fitting puede conducir a fugas!

- Inserte el tubo de polietileno de 3/8" en el empuje fitting (fig. 1A, 1B).

Nota: Debería haber una etiqueta de servicio pegada al politubo. No retire la etiqueta.

1. Conecte el politubo de 3/8" a la salida del sistema filtration como se indica en las instrucciones del sistema filtration.
2. Abra el agua y compruebe si hay fugas.

Instrucciones de instalación UNJ-HO-304 / UNJ-HC-304

1. Retire los accesorios de montaje de la espiga del cuerpo del grifo.

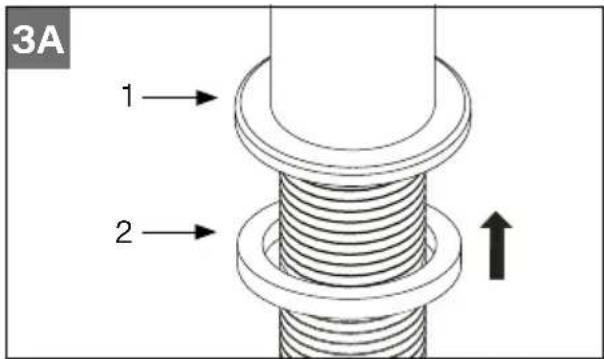

2. Deslice el escudo (1) sobre el mango. Asegúrese de que la arandela de goma (2) está colocada en su asiento en el escudo (fig. 3A).

3A 1 2

1. Coloque el grifo en el agujero, orientando el caño hacia la cubeta del fregadero con las asas en posición de girar hacia adelante.

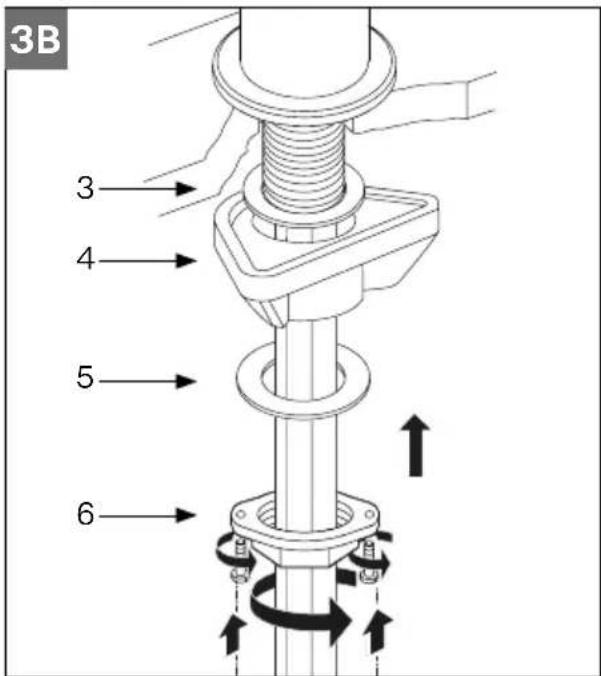

2. Instale los accesorios de montaje como se muestra en el mango: arandela de goma (3), brida de plástico (4), placa de fijación (5) y tuerca de fijación (6) (fig. 3B).
3. Apriete 2 tornillos en la tuerca de fijación para asegurar la tuerca (fig. 3B).

3B 3 4 5 6

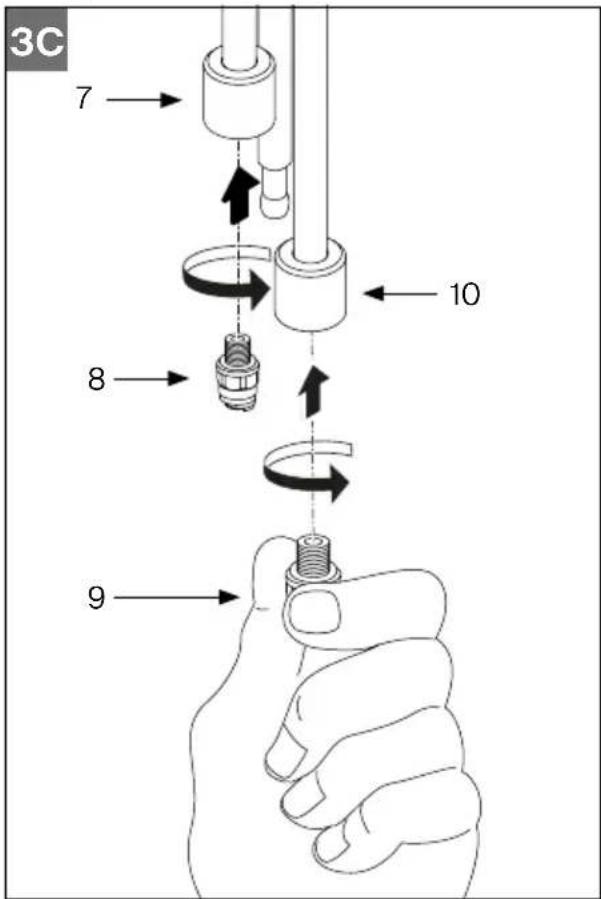

1. Enroscar el empujador de 1/4" fitting (8) en la entrada de agua caliente (7) y enroscar el empujador de 3/8" fitting (9) en la entrada de agua fría (10) (fig. 3C). Apretar sólo con la mano!

Advertencia: El uso de herramientas para apretar este fitting puede conducir a fugas!

1. Para el lado frío, conecte el tubo de polietile no de 3/8" al empujador de 3/8" fitting (fig. 1A, 1B) y conecte el otro extremo del tubo al sistema filtration como se indica en las instrucciones del sistema filtration.

Nota: Debe haber una etiqueta de servicio pegada a las tuberías de suministro de agua del grifo - no quite la etiqueta!

1. Para el lado caliente, conecte el tubo de polietileno de 1/4" al empujón de 1/4" fitting (fig. 1A, 1B) y conecte el otro extremo del tubo a la entrada del tanque de calentamiento como se indica en las instrucciones del tanque de calentamiento.

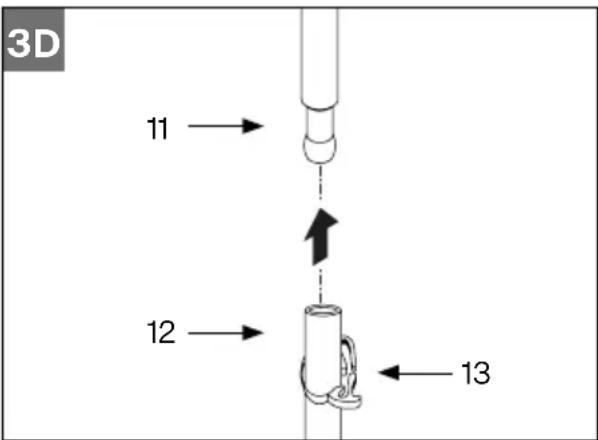

2. Conecte el tubo de silicona para alta temperatura (12) a la boquilla de montaje (11) y asegure el tubo con las abrazaderas de la manguera (13) (fig. 3D).

1. Conecte el otro extremo del tubo de silicona para alta temperatura a la salida del tanque de calentamiento como se indica en las instrucciones del tanque de calentamiento.

Nota: Todos los tubos proporcionados con el grifo están pensados para ser más largos de lo necesario para hacer las conexiones al tanque de calentamiento. Se recomienda cortar estos tubos a la longitud adecuada para eliminar cualquier bucle innecesario o puntos bajos en los tubos después de su instalación.

1. Abra el agua y compruebe si hay fugas.

Uso y mantenimiento

Uso

Tire de la(s) manija(s) hacia adelante para encender el suministro de agua. Ambas válvulas se mantendrán en la posición on hasta que se giren de nuevo a la posición vertical.

Nota: El caño tiene una capacidad de giro 360°.

Advertencia: No utilice las dos asas al mismo tiempo, ya que puede acumularse

presión en el tanque de calentamiento y hacer que la vejiga se expanda y finalmente reviente. Este tipo de daño no está cubierto por la garantía.

Apagado Estacional: Si planea estar fuera de su casa por períodos de tiempo prolonga dos, consulte las instrucciones del sistema filtration y/o del sistema de tanques de calefacción (si corresponde) en las secciones de Invernaje o Apagado Estacional para evitar fallas en el sistema.

Mantenimiento general

No utilice detergentes fuertes, disolventes, agentes químicos, limpiadores especialmente a base de CLORO, esponjas metálicas, etc. que puedan dañar la superficie y dañar el finish.

Limpie sólo con una esponja suave y agua jabonosa.

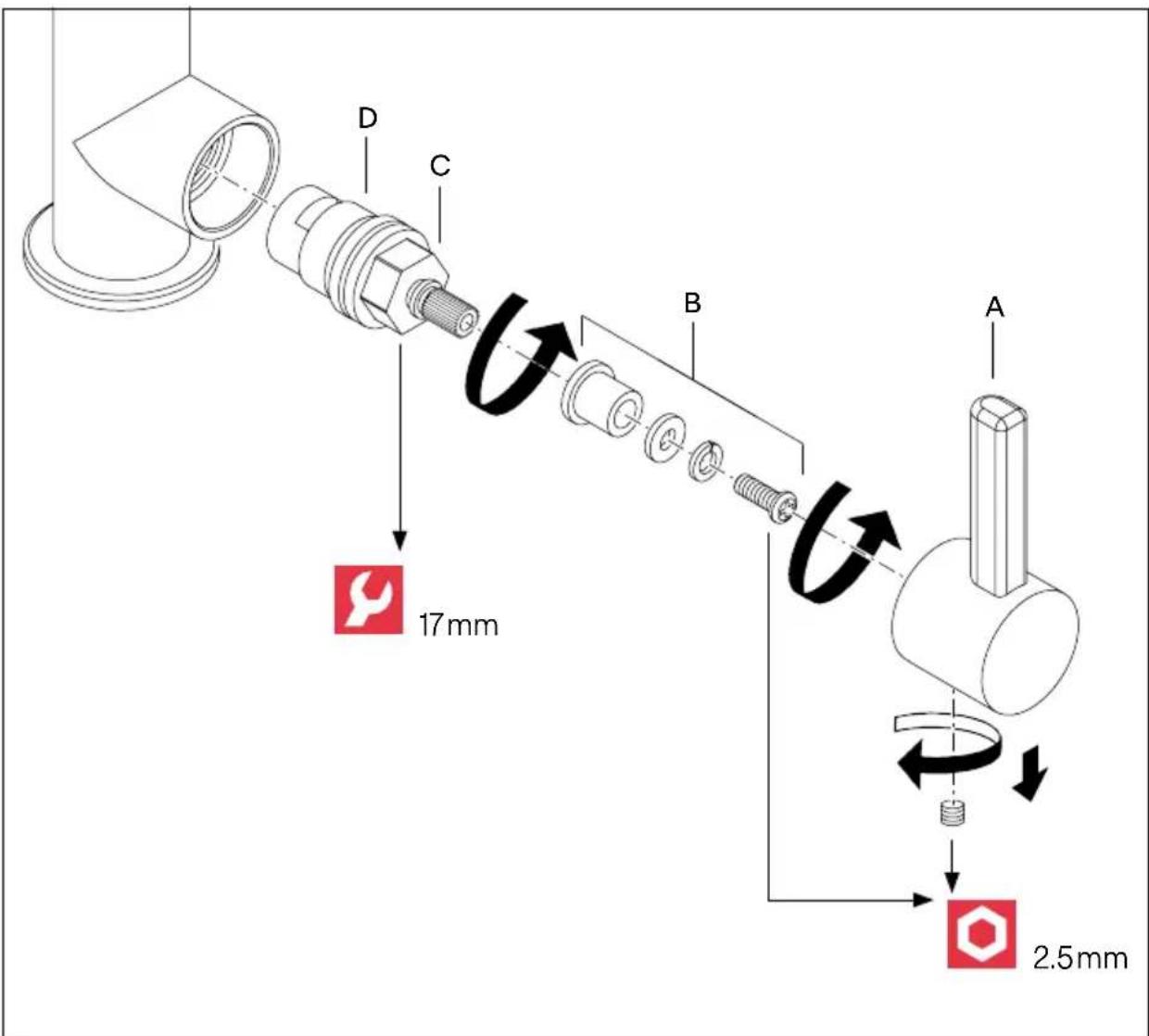

Sustitución del cartucho

1. Interrumpa el suministro de agua a la llave.

2. Abra momentáneamente la llave para liberar cualquier presión residual en el interior de la llave.

3. Gire la palanca de la llave a la posición de „CERRADO“.

4. Remueva el tornillo de ajuste del conjunto de la palanca (A) con una llave hexagownal de 2,5 mm.
5. Hale la palanca (A) desde el cuerpo de la llave.
6. Desenrosque el kit del conector del cartucho (B).
7. Desenrosque la tuerca de fijación del cartucho (C).
8. Extraiga el cartucho de disco cerámico (D) del cuerpo y sustitúyalo por uno nuevo.
9. Vuelva a ensamblar la llave siguiendo los mismos pasos en orden inverso.
10. Compruebe que no haya fugas.

1 F3401 Cartucho de Frío
2 F3440 Ensamblaje de la Manija*
3 F3403 Kit de Conexión de Cartuchos
4 10305 3/8" Tubo de Suministro de Agua
5 F3439 Adaptador de Empuje de 3/8"
6 F3407 Set de Sujeción

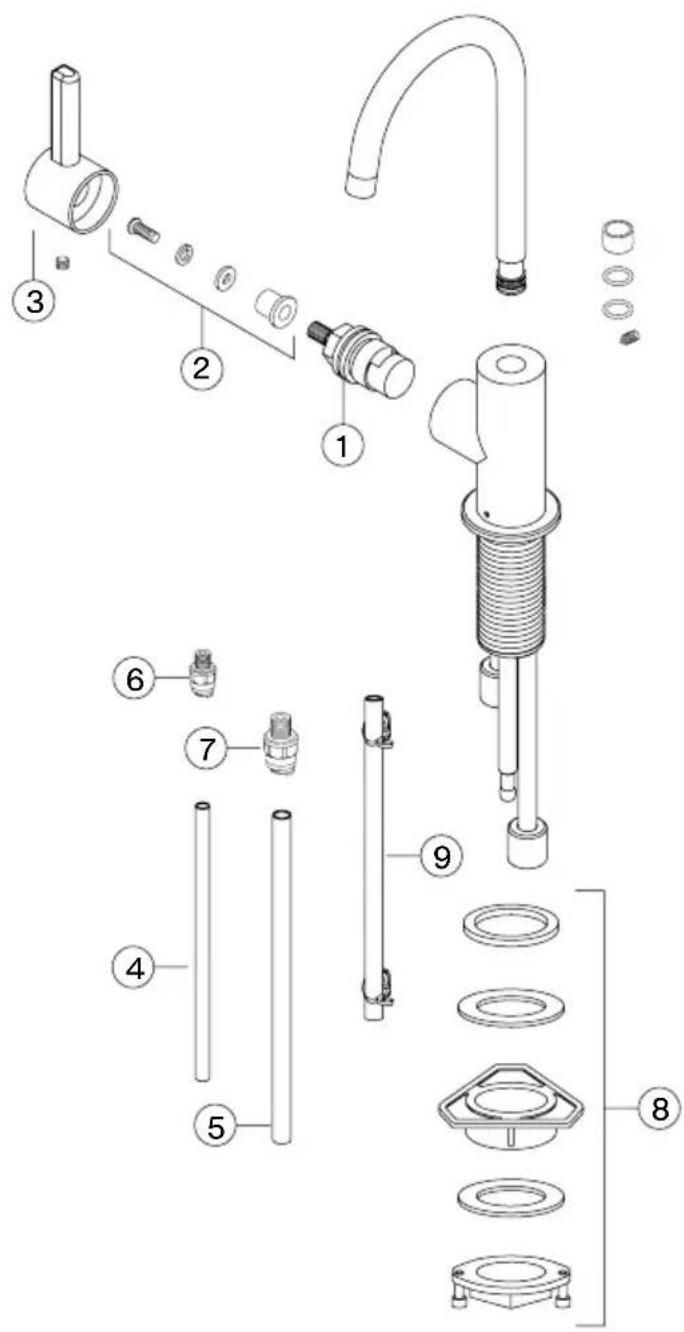

Lista de partes/refacciones UNJ-HO-304

* Debe especificar el acabado

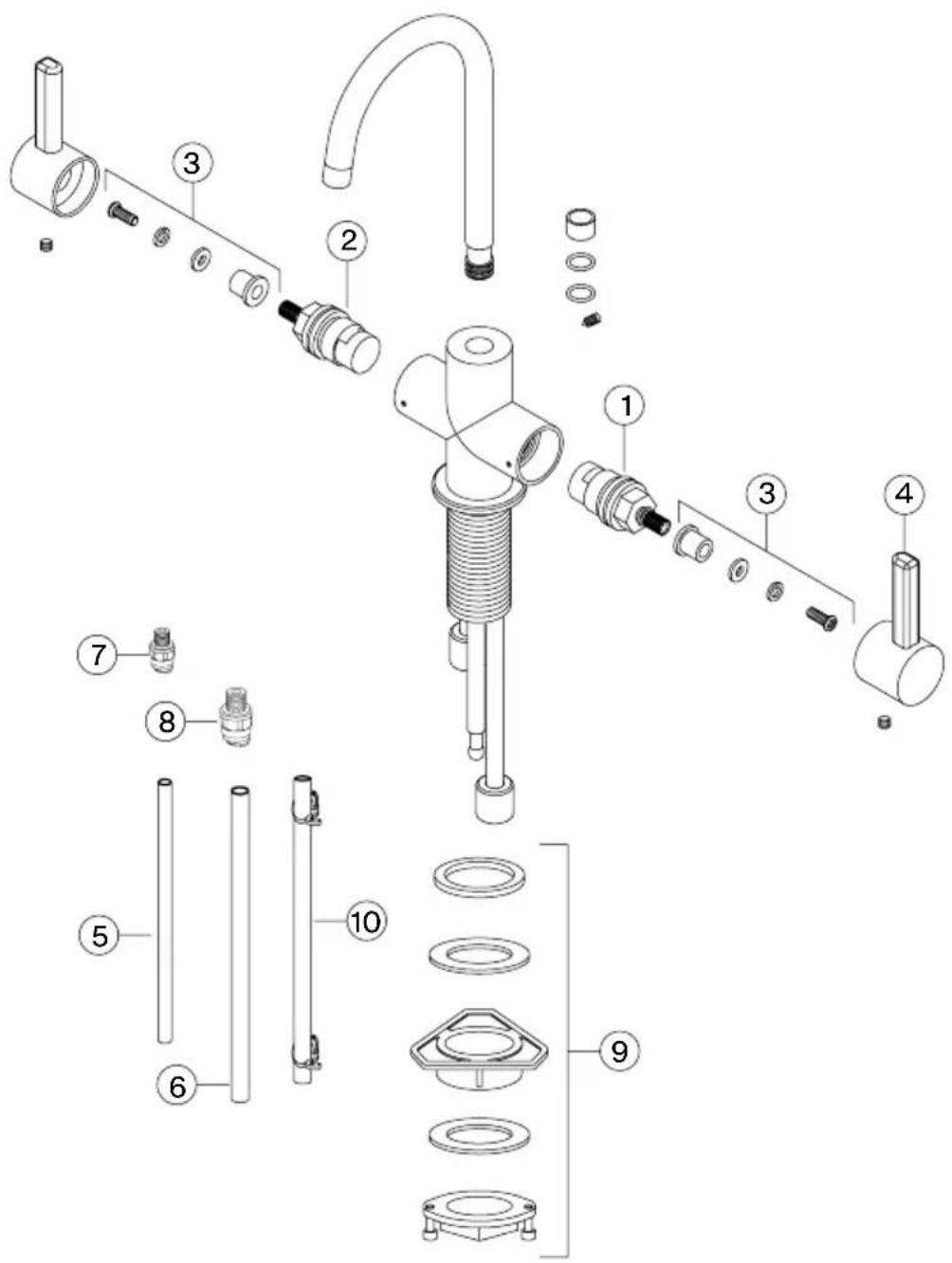

Lista de partes/refacciones UNJ-HC-304

1	F3401 Cartucho de Frío	6	10305 3/8" Tubo de Suministro de Agua
2	F3402 Cartucho Caliente	7	F3406 Adaptador de Empuje de 1/4"
3	F3403 Kit de Conexión de Cartuchos	8	F3438 Adaptador de Empuje de 3/8"
4	F3440 Ensamblaje de la Manija*	9	F3408 Set de Sujeción
5	F3405 1/4" Tubo de Suministro de Agua	10	F3409 Kit de tubos de Silicona

* Debe especificar el acabado

Para cualquier información adicional acerca de nuestros productos, acerca de la instalación o de la garantía, póngase en contacto con nuestro departamento de servicio al cliente:

Teléfono: 1-800-626-5771

[e-mail]

Franke Kindred Canada Ltd.

1000 Franke Kindred Way

Midland, ON LR4 4K9

Phone: [phone]

[e-mail]

Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html
