Tipo de producto	Grifo de cocina
Marca	Franke
Modelo	STL-BR-304
Material	Acero inoxidable 304
Acabado	Cepillado
Altura total	40 cm
Longitud del caño	20 cm
Peso neto	1,5 kg
Tipo de grifo mezclador	Monomando
Ducha extraíble	Sí
Caudal de agua	12 L/min (a 3 bar)
Presión de servicio	0,5 - 5 bar
Conexión	Flexibles 3/8"
Temperatura máx. agua	80 °C
Instalación	Sobre fregadero, orificio de 35 mm
Mantenimiento	Limpiar con un paño suave y agua jabonosa
Reparabilidad	Cartucho cerámico intercambiable
Garantía	5 años

Preguntas frecuentes - STL-BR-304 FRANKE

¿Cómo instalar el grifo Franke STL-BR-304?

La instalación se realiza fijando la base al fregadero, conectando los flexibles de agua caliente y fría (generalmente rojo a la izquierda, azul a la derecha), luego apretando la tuerca de fijación debajo del fregadero. Apriete a mano y luego con una llave. Verifique la estanqueidad.

¿Cuál es la presión de agua mínima requerida?

La presión de agua debe estar entre 0,5 y 5 bar. Por debajo de 0,5 bar, el caudal puede ser insuficiente. Si es necesario, instale un reductor de presión.

¿Cómo limpiar el grifo sin dañarlo?

Utilice un paño suave y agua jabonosa. Evite productos abrasivos, ácidos o que contengan cloro. Enjuague con agua limpia y seque con un paño de microfibra para evitar marcas.

La ducha extraíble no vuelve a su lugar correctamente. ¿Qué hacer?

Verifique que la manguera no esté torcida u obstruida. Tire suavemente de la ducha para liberarla. Si el problema persiste, el contrapeso puede estar mal posicionado o el tubo flexible debe lubricarse con silicona especial.

¿Cómo cambiar el cartucho cerámico?

Corte el agua. Retire el anillo de fijación y el mango. Desenrosque el cartucho con una llave Allen. Reemplácelo por uno nuevo idéntico. Vuelva a montar en orden inverso. Use un cartucho Franke original.

El grifo gotea en el mango. ¿Qué hacer?

A menudo se debe a un cartucho desgastado o una junta defectuosa. Reemplace el cartucho. Si la fuga persiste, verifique las juntas tóricas debajo del mango y reemplácelas si es necesario.

¿Puedo usar el grifo con un calentador de agua instantáneo?

Sí, el grifo soporta una temperatura máxima de 80°C. Asegúrese de que la presión y el caudal sean compatibles con su calentador de agua.

¿Cuál es el diámetro del orificio de fijación necesario?

El grifo requiere un orificio de 35 mm de diámetro en el fregadero o la encimera. Verifique que el grosor del soporte no supere los 40 mm.

El caudal de agua ha disminuido. ¿Cómo mejorar?

Limpie los aireadores (filtros) desenroscándolos y sumergiéndolos en vinagre blanco. Verifique también que los flexibles no estén doblados. Si el problema persiste, un cartucho obstruido puede ser la causa.

¿Dónde encontrar piezas de repuesto para este modelo?

Las piezas de repuesto (cartucho, ducha, flexibles) están disponibles en su distribuidor Franke o en el sitio web oficial. Use el número de modelo STL-BR-304 para realizar el pedido.

MANUAL DE USUARIO STL-BR-304 FRANKE

ES Manual de instalación Grifo de cocina

Información general 14

Contenido de la caja 14

Datos técnicos 16

Instrucciones de instalación 16

Limpieza y mantenimiento 18

Sustitución del cartucho 18

Mantenimiento general 19

Contenido de la caja

STL-BR-304 / IBK / GLD

STL-BR-304 / STL-BR-IBK / STL-BR-GLD

1. Montaje del Grifo
2. Mangueras de suministro
3. Llave Allen
4. Rondana de hule
5. Brida de plástico
6. Arandela de caucho y acero
7. Tuerca de fijación

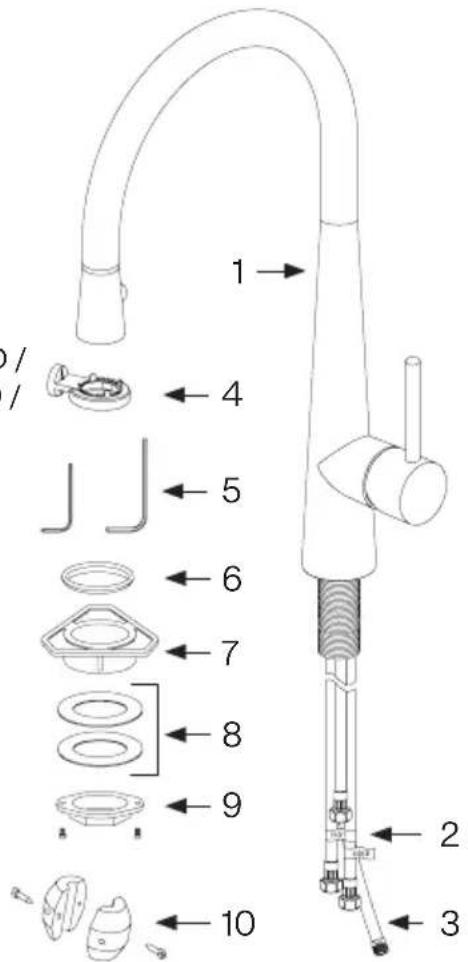

STL-PD-316 / 304 / IBK / GLD STL-PR-304 / IBK / GLD

STL-PR-304 / STL-PR-IBK / STL-PR-GLD / STL-PD-304 / STL-PD-IBK / STL-PD-GLD / STL-PD-316

1. Montaje del grifo
2. Mangueras de suministro
3. Manguera de rociado
4. Llave de aireación
5. Llaves Allen
6. Empaque de goma
7. Brida de plástico
8. Arandela de caucho y acero
9. Tuerca de fijación
10. Peso

1. Montaje del grifo
2. Mangueras de suministro
3. Manguera de rociado
4. Llave de aireación
5. Llaves Allen
6. Rondana de hule
7. Brida de plástico
8. Arandela de caucho y acero
9. Tuerca de fijación
10. Peso
11. Soporte de la válvula de control
12. Válvula de control

Datos técnicos

Datos de operación Valor

Presión de operación (ideal) 60 PSI 4 bar 400 kPa

Presión de operación (máx.)* 115 PSI 8 bar 800 kPa

Presión de operación (mín.)* 30 PSI 2 bar 200 kPa

Temperatura del agua (ideal) 140°F 60°C

Temperatura del agua (máx.) 158°F 70°C

Tamaño de la perforación para la llave 1 3/8" 35 mm

Certifica que esta llave cumple con ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020 (AB100 sumiso, Q<1) y NSF 372. La llave también cumple con los requisitos de uso del agua de la Comisión de Energía de California y del Departamento de Energía de los EE. UU.

Instrucciones de instalación

1. Saque todo el contenido de la caja y compruebe que esté completo.
2. Interrumpa el suministro de agua.
3. Realice una perforación de 13/8" de diámetro (35 mm) en la superficie de montaje deseada (si no se encuentra una disponible).

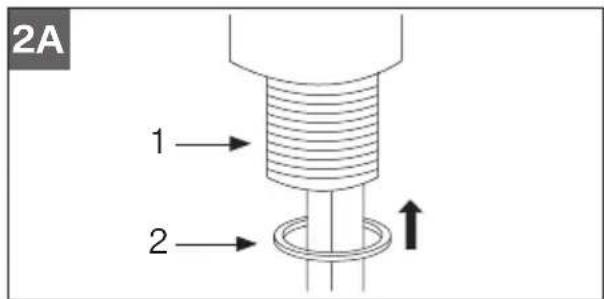

4. Asegúrese de que el empaque de goma (2) se encuentre colocado en la base de la llave (1) (fig. 2A).

1. Inserte la llave en la perforación, introduciendo primero las mangueras (fig. 2B).

Atención: El empaque de goma (2) debe quedar asentado entre la cubierta y la base de la llave.

No use masilla ni ningún otro sellador en este lugar.

Notas: Instalación en una superficie sólida: la superficie de montaje en la cubierta debe ser plana y estar libre de elementos extraños o, de lo contrario, la llave podría no quedar asentada adecuadamente y tener fugas.

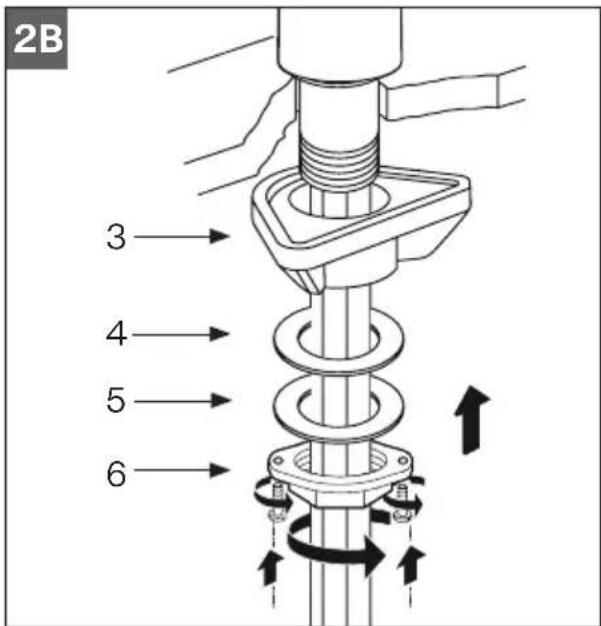

1. Instale los accesorios de montaje en el vástago de montaje de la base de la llave (1) por debajo de la superficie de montaje en el siguiente orden: brida de plástico (3), arandela de caucho (4) y arandela de acero (5) (fig. 2B).

1. Asegure la llave apretando la tuerca de fijación (6) en el vástago de montaje de la base de la llave (1) y apriete los tornillos en la tuerca de fijación (6) (fig. 2B). Atención: Para STL-BR-304 /IBK / GLD - ir al paso 10.

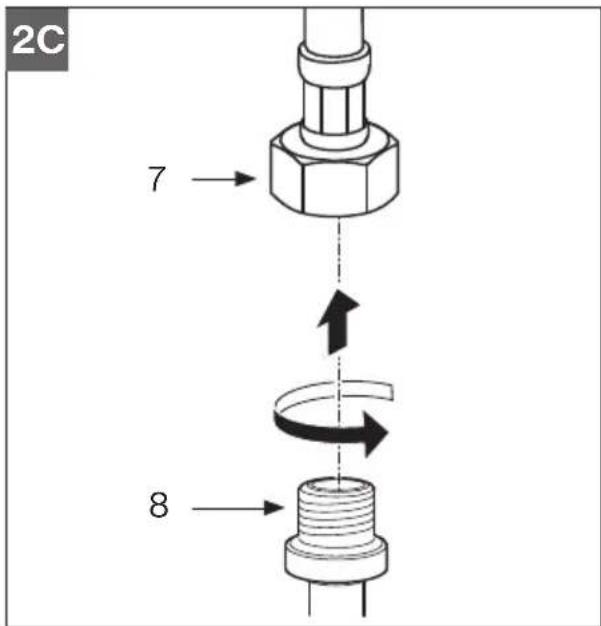

2. Conecte la manguera de rocío (8) a la manguera de suministro de rocío (7) (fig. 2C).

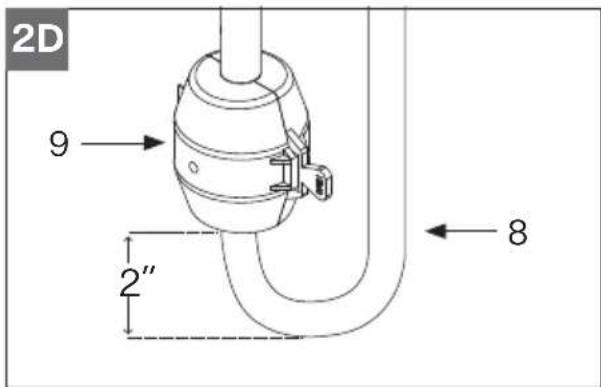

1. Conecte el peso (9) a la manguera de rocío (8) aproximadamente 2" (50 mm) por encima de la curva en la parte inferior de la manguera de rocío (fig. 2D).

1. Conecte las mangueras de suministro flexibles (10) al suministro de agua de la casa (fig. 2E).

1. Remueva el aireador (11) con la llave para el aireador (12) (fig. 2F). Para STL-BR-304, remueva el aireador (11) desenroscando con la mano el capuchón del aireador (13) (fig. 2G).

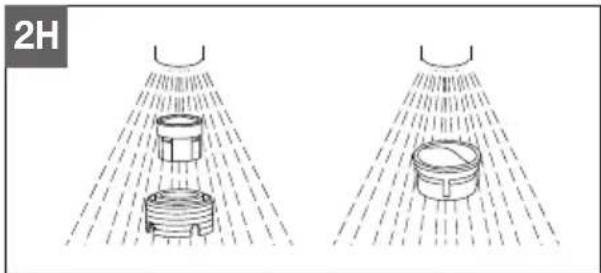

1. Abra la llave, deje correr el agua para remover cualquier elemento extraño de la llave y el aireador (11) y compruebe que no haya fugas (fig. 2H).

1. Vuelva a colocar el aireador y asegúrese de que todo funcione correctamente.

Limpieza y mantenimiento

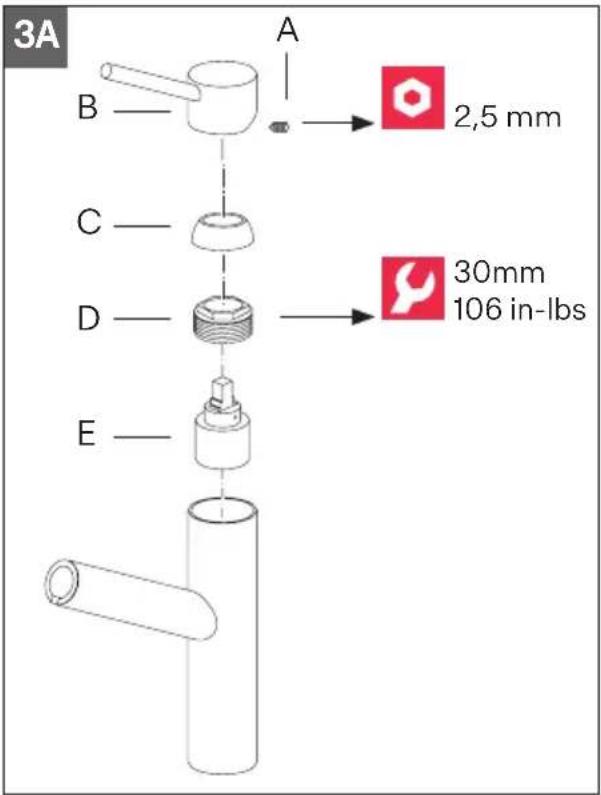

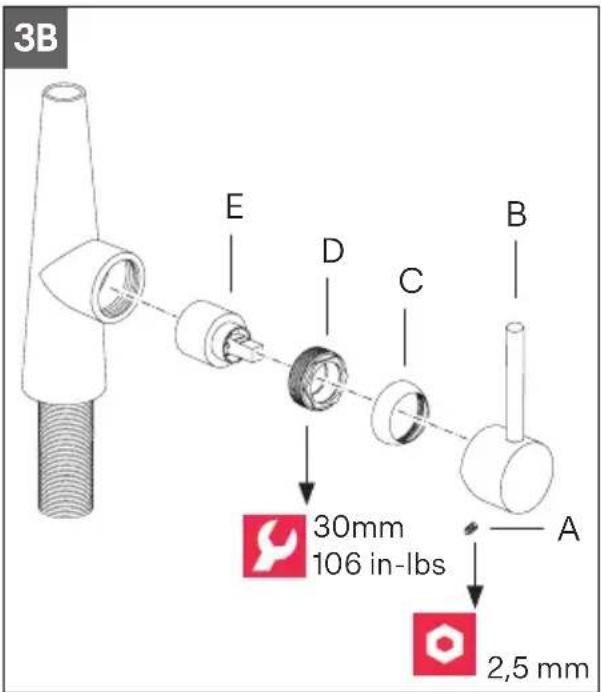

Sustitución del cartucho

1. Interrumpa el suministro de agua a la llave.
2. Abra momentáneamente la llave para liberar cualquier presión residual en el interior de la llave.
3. Gire la palanca de la llave a la posición de "CERRADO".
4. Remueva el tornillo de ajuste (A) del conjunto de la palanca con una llave hexagonal de 2,5 mm.
5. Hale la palanca (B) desde el cuerpo de la llave.
6. Desenrosque el capuchón del cartucho (C) del cuerpo de la llave.
7. Desenrosque la tuerca de fijación del cartucho (D).
8. Extraiga el cartucho de disco cerámico (E) del cuerpo y sustitúyalo por uno nuevo. Asegúrese de que las dos lengüetas de la base del cartucho embonen adecuadamente en los agujeros de la parte inferior del cuerpo.
9. Vuelva a ensamblar la llave siguiendo los mismos pasos en orden inverso.
10. Compruebe que no haya fugas.

Mantenimiento general

Limpie periódicamente el aireador para eliminar cualquier acumulación de residuos.

No use detergentes fuertes, disolventes, agentes químicos, especialmente CLORO, ni esponjas metálicas, ya que pueden dañar el acabado de la superficie. Limpie solamente con una esponja suave y agua jabonosa.

No guarde productos químicos ni agentes de limpieza en las inmediaciones de la llave y sus mangueras de conexión. Los vapores químicos podrían causar daños.

Atención! Para la instalación en exteriores, el producto debe estar protegido contra temperaturas heladas. Desconecte de la casa las mangueras de suministro de agua fría y caliente, abra la manija para vaciar toda el agua. Cubra el grifo con una cubierta protectora para mantenerlo caliente.

Desconecte la manguera del rociador y asegúrese de que se haya vaciado toda el agua de la manguera del rociador y de la cabeza del rociador.

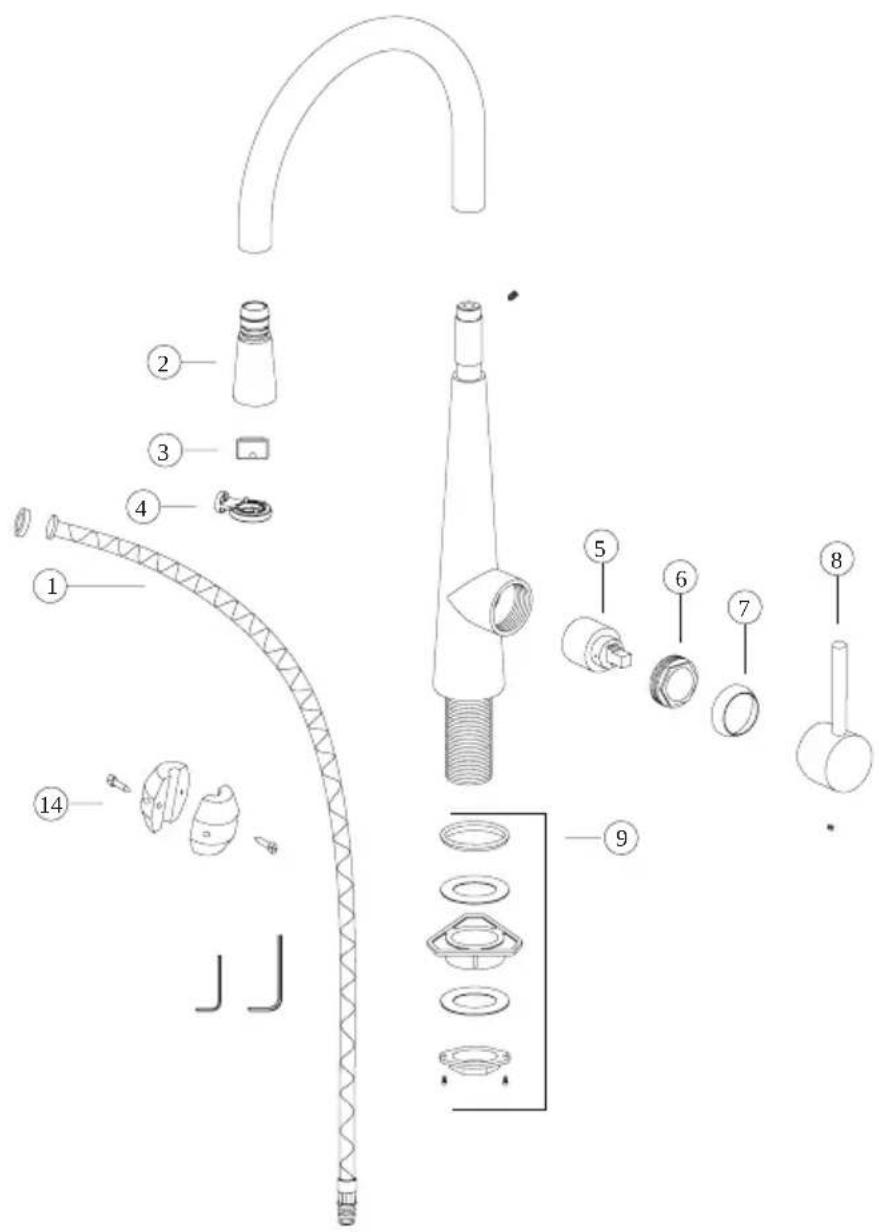

Lista de partes/refacciones STL-PD-316 / 304 / IBK / GLD/STL-PR-304 / IBK / GLD

1	F3507	Conjunto de la manguera de rociado
2	F3420*	Conjunto del cabezal de rocío
3	F3429 Aireador
4	F3306 Llave de aireación
5	F206502 Cartucho

6	F3412* Tuerca de cartucho
7	F3413* Capuchón del cartucho
8	F3414* Conjunto de palanca
	F3309	Conjunto de palanca(STL-PD-316)
9	F3415 Set de fijación
10	F3423 Peso

*Debe especificar el acabado

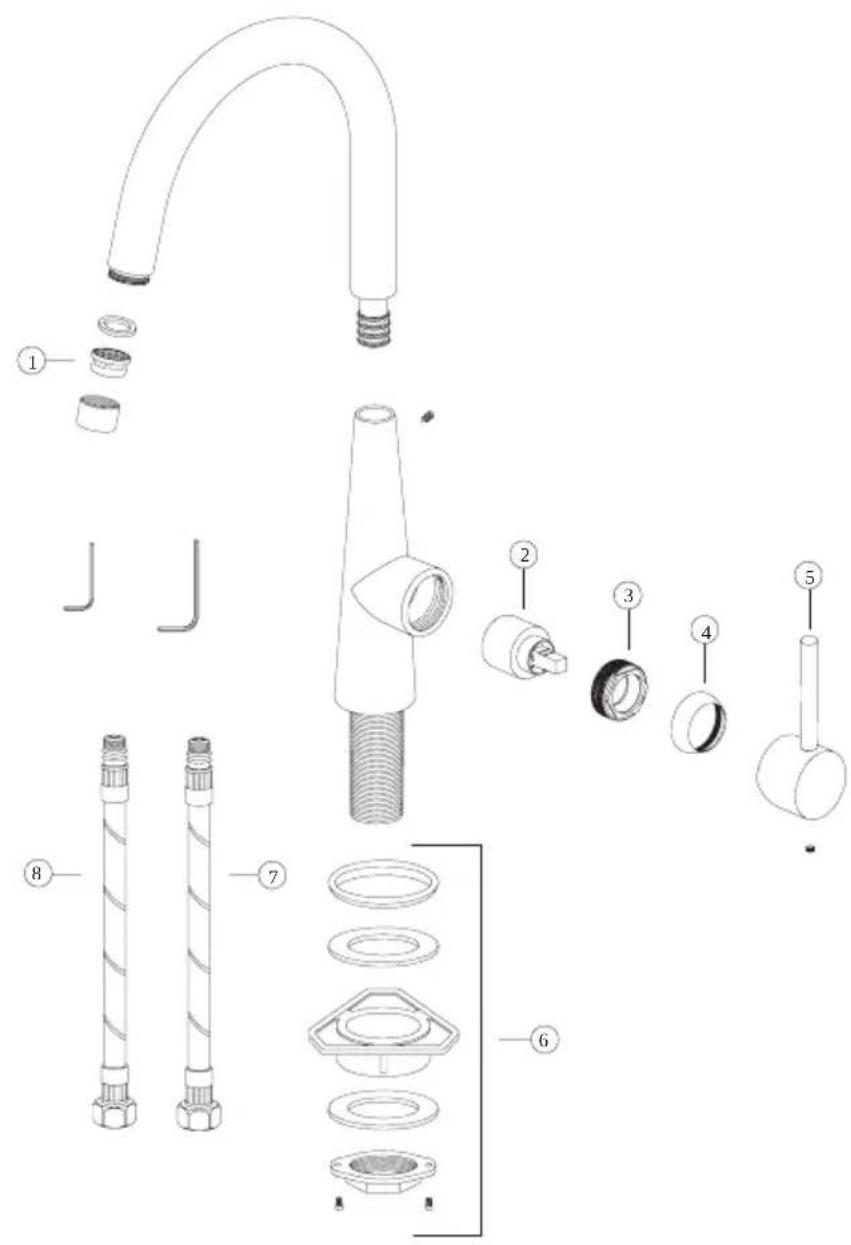

Lista de partes/refacciones STL-BR-304 / IBK / GLD

1	F3410 Aireador y empaque
2	F206502 Cartucho
3	F3412 Tuerca de cartucho
4	F3413* Capuchón del cartucho
5	F3414* Conjunto de palanca

6	F3415 Set de fijación
7	F3416	Manguera de suministro caliente
8	F3417	Manguera de suministro de frío

*Debe especificar el acabado

Lista de partes/refacciones STL-PO-304 / IBK / GLD

1	F3433* Conjunto del cabezal de rocío
2	F3437 Aerator
3	F3418 Llave de aireación
4	F3434 Válvula de control
5	F3430* Conjunto de palanca
6	F3431* Capuchón del cartucho
7	F3432 Tuerca de cartucho
8	F206502 Cartucho

9	F3435	Conjunto de la manguera de rociado
10	F3421	Soporte de la válvula de control
11	F3422	Válvula de control
12	F3416	Manguera de suministro caliente
13	F3417	Manguera de suministro de frío
14	F3423	Peso
15	F3436	Set de fijación

*Debe especificar el acabado
