Type de produit	Robinet de cuisine
Marque	Franke
Modèle	STL-BR-304
Matériau	Acier inoxydable 304
Finition	Brossé
Hauteur totale	40 cm
Longueur du bec	20 cm
Poids net	1,5 kg
Type de mitigeur	Monocommande
Douchette extractible	Oui
Débit d'eau	12 L/min (à 3 bar)
Pression de service	0,5 - 5 bar
Raccordement	Flexibles 3/8"
Température max. eau	80 °C
Installation	Sur évier, trou de 35 mm
Entretien	Nettoyer avec un chiffon doux et eau savonneuse
Réparabilité	Cartouche céramique interchangeable
Garantie	5 ans

FOIRE AUX QUESTIONS - STL-BR-304 FRANKE

Comment installer le robinet Franke STL-BR-304 ?

L'installation se fait en fixant la base sur l'évier, en raccordant les flexibles d'eau chaude et froide (généralement rouge à gauche, bleu à droite), puis en serrant l'écrou de fixation sous l'évier. Serrez à la main puis avec une clé. Vérifiez l'étanchéité.

Quelle est la pression d'eau minimale requise ?

La pression d'eau doit être comprise entre 0,5 et 5 bar. En dessous de 0,5 bar, le débit peut être insuffisant. Si nécessaire, installez un réducteur de pression.

Comment nettoyer le robinet sans l'abîmer ?

Utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs, acides ou contenant du chlore. Rincez à l'eau claire et séchez avec un chiffon microfibre pour éviter les traces.

La douchette extractible ne rentre plus correctement. Que faire ?

Vérifiez que le tuyau n'est pas tordu ou obstrué. Tirez doucement sur la douchette pour la décoincer. Si le problème persiste, le contrepoids peut être mal positionné ou le tube flexible doit être lubrifié avec un silicone spécial.

Comment changer la cartouche céramique ?

Coupez l'eau. Retirez la bague de fixation et la poignée. Dévissez la cartouche avec une clé Allen. Remplacez-la par une neuve identique. Remontez dans l'ordre inverse. Utilisez une cartouche Franke d'origine.

Le robinet fuit au niveau de la poignée. Que faire ?

C'est souvent dû à une cartouche usée ou un joint défectueux. Remplacez la cartouche. Si la fuite persiste, vérifiez les joints toriques sous la poignée et remplacez-les si nécessaire.

Puis utiliser le robinet avec un chauffe-eau instantané ?

Oui, le robinet supporte une température maximale de 80°C. Assurez-vous que la pression et le débit sont compatibles avec votre chauffe-eau.

Quel est le diamètre du trou de fixation nécessaire ?

Le robinet nécessite un trou de 35 mm de diamètre dans l'évier ou le plan de travail. Vérifiez que l'épaisseur du support ne dépasse pas 40 mm.

Le débit d'eau a diminué. Comment améliorer ?

Nettoyez les aérateurs (filtres) en les dévissant et en les faisant tremper dans du vinaigre blanc. Vérifiez aussi que les flexibles ne sont pas pliés. Si le problème persiste, une cartouche obstruée peut être en cause.

Où trouver des pièces de rechange pour ce modèle ?

Les pièces détachées (cartouche, douchette, flexibles) sont disponibles chez votre revendeur Franke ou sur le site officiel. Utilisez le numéro de modèle STL-BR-304 pour commander.

MODE D'EMPLOI STL-BR-304 FRANKE

Manuel d'installation Robinet de cuisine

Aperçu 4

Contenu de l'emballage 4

Caractéristiques techniques 6

Contenu de l'emballage 26

Caractéristiques techniques 28

Instructions d'installation 28

Nettoyage et entretien 30

Remplacement de la cartouche 30

Entretien général 31

Liste des pièces de rechange/de remplacement

STL-PD-316 / 304 / IBK / GLD /STL-PR-304 / IBK / GLD 32

Liste des pièces de rechange/de remplacement

STL-BR-304 / IBK / GLD 33

Liste des pièces de rechange/de remplacement

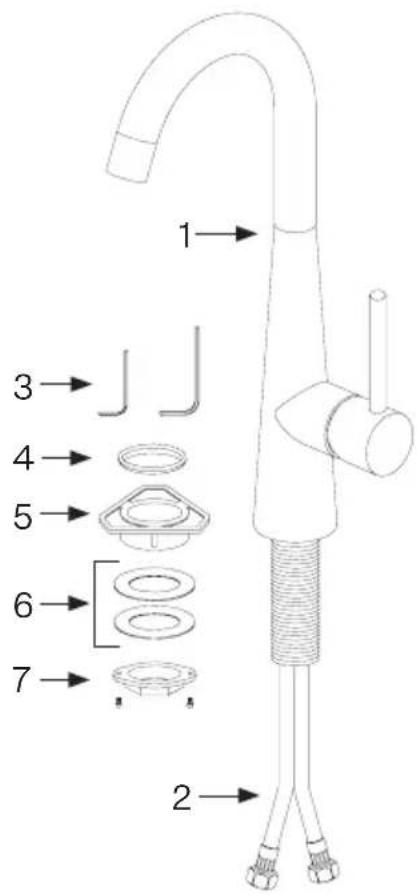

Contenu de l'emballage

STL-BR-304 / IBK / GLD

STL-BR-304 / STL-BR-IBK / STL-BR-GLD

1. Assemblage de robinet
2. Flexibles d'alimentation
3. Clés Allen
4. Joint torique en caoutchouc
5. Bride plastique
6. Rondelle en caoutchouc et en acier
7. Écrou de serrage

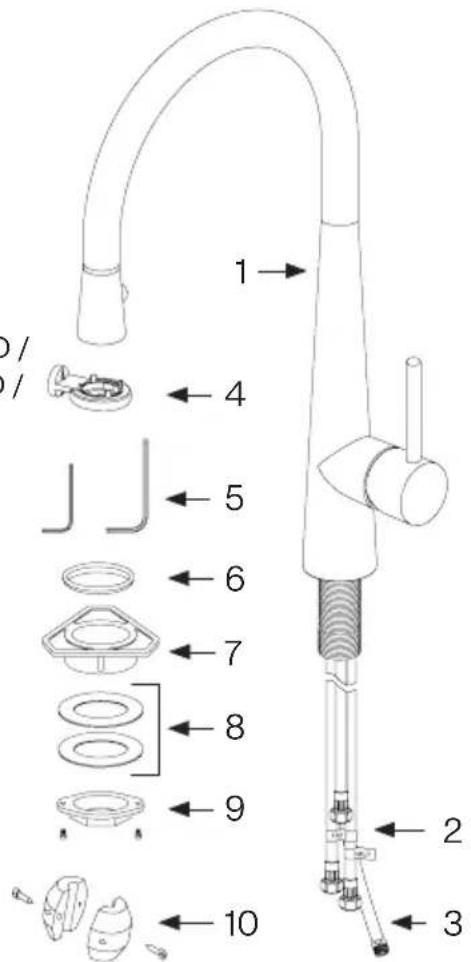

STL-PD-316 / 304 / IBK / GLD STL-PR-304 / IBK / GLD

STL-PR-304 / STL-PR-IBK / STL-PR-GLD / STL-PD-304 / STL-PD-IBK / STL-PD-GLD / STL-PD-316

1. Assemblage de robinet
2. Flexibles d'alimentation
3. Flexible de pulvérisation
4. Clé de l'aérateur
5. Clés Allen
6. Joint torique en caoutchouc
7. Bride plastique
8. Rondelle en caoutchouc et en acier
9. Écrou de serrage
10. Poids

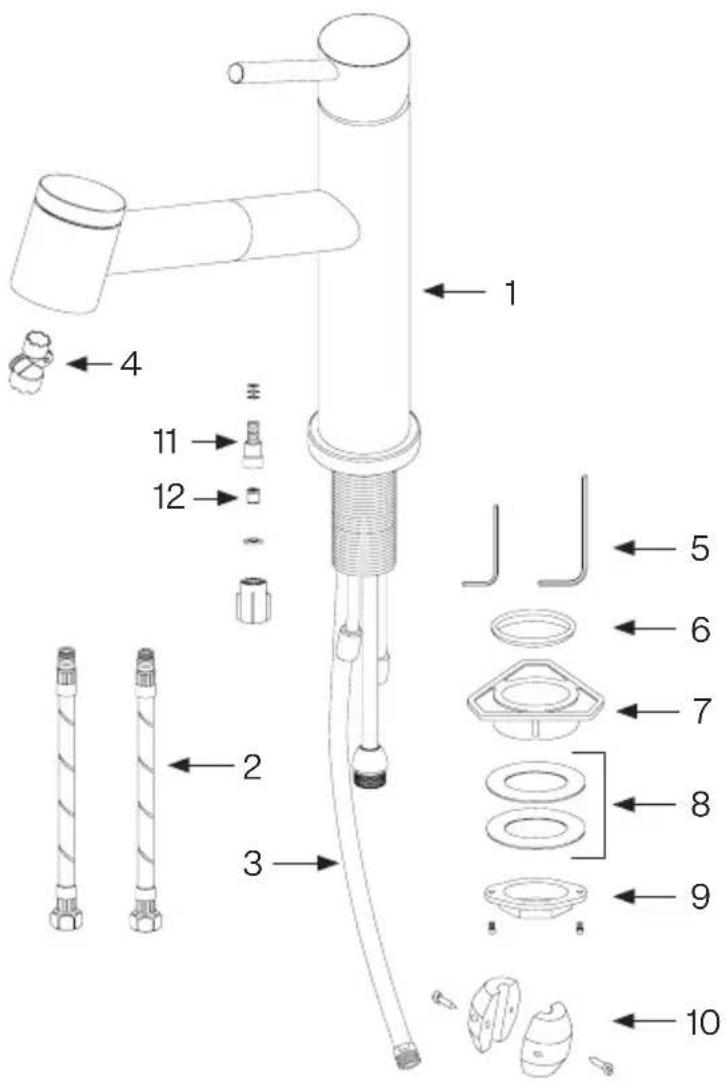

STL-PO-304 / IBK / GLD

1. Assemblage de robinet
2. Flexibles d'alimentation
3. Flexible de pulvérisation
4. Clé de l'aérateur
5. Clés Allen
6. Joint torique en caoutchouc
7. Bride plastique
8. Rondelle en caoutchouc et en acier
9. Écrou de serrage
10. Poids
11. Support de clapet anti-retour
12. Clapet anti-retour

Remarque : Veuillez nous contacter immédiatement en cas d'incohérences.

Téléphone : 1-800-626-5771

Site Web : www.franke.us/ks

Courriel : [e-mail]

Caractéristiques techniques

Caractéristiques d'exploitation Valeur

Pression de service (idéale) 60 PSI 4 bar 400 kPa

Pression de service (max.)* 115 PSI 8 bar 800 kPa

Pression de service (min.)* 30 PSI 2 bar 200 kPa

Température de l'eau (idéale) 140°F 60°C

Température de l'eau (max.) 158°F 70°C

Taille du trou de robinet 1 3/8" 35 mm

Atteste que ce robinet est conforme aux normes ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020 (AB100 conforme, Q<1) et NSF 372. Le robinet est également conforme aux exigences d'utilisation de l'eau définies par la Commission de l'énergie de Californie et le Département Américain de l'Énergie.

Instructions d'installation

1. Sortir tous les éléments de l'emballage et en vérifier l'intégralité.
2. Couper l'alimentation en eau.
3. Percer si besoin un trou de montage d'un diamètre de 1 3/8 po (35 mm) dans la surface de montage désirée (le cas échéant).

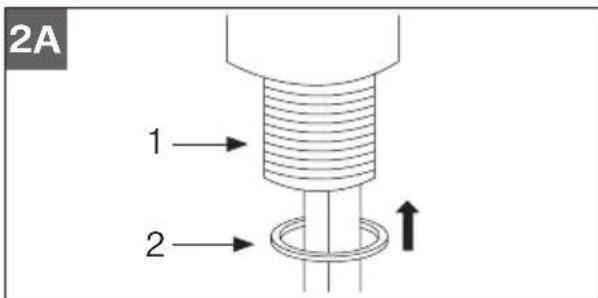

4. S'assurer que le joint torique en caoutchouc (2) est en place dans la base du robinet (1) (fig. 2A).

1. Insérer le robinet dans l'orifice en faisant passer les flexibles premièrement (fig. 2B).

Attention : Le joint torique en caoutchouc (2) doit se trouver entre le comptoir et la base du robinet.

Ne pas utiliser de mastic ou autre produit d'étanchéité à cet endroit.

Remarques : Installation sur surface solide : la surface de montage sur le comptoir doit être plane et exempte de tout débris, sans quoi, le robinet ne pourra pas être installé correctement et pourrait fuir.

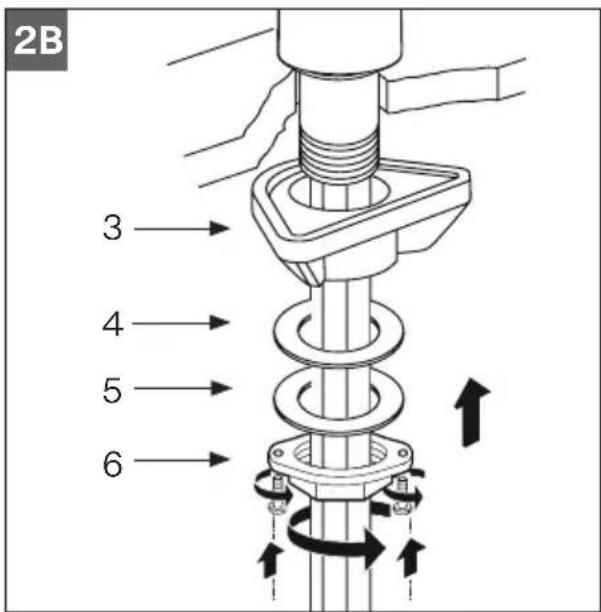

1. Installer la quincaillerie de montage sur la tige de montage de la base du robinet (1) sous la surface de montage en procédant dans l'ordre suivant, tel qu'illustré : bride plastique (3), rondelle de caoutchouc (4) et rondelle en acier (5) (fig. 2B).

1. Fixer le robinet en serrant l'écrou de serrage (6) sur la tige de montage de la base du robinet (1) et serrer les vis dans l'écrou de serrage (6) (fig. 2B).

Attention : Pour STL-BR-304 / IBK / GLD - sauter à l'étape 10.

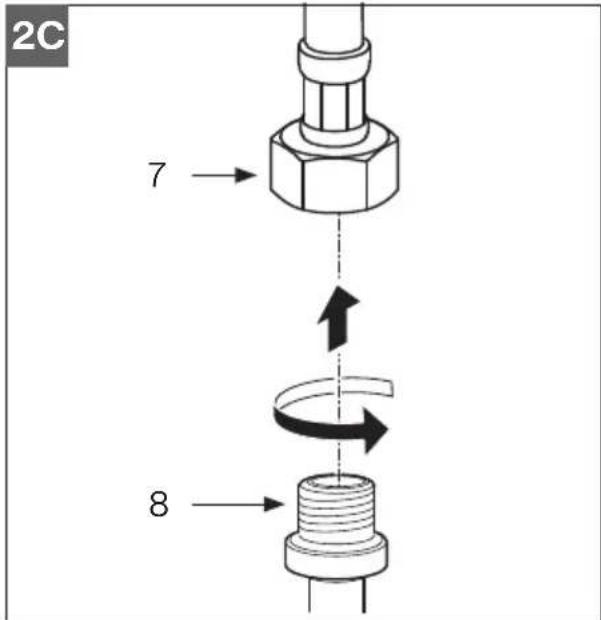

1. Raccorder le flexible de pulvérisation (8) au flexible d'alimentation de pulvérisation (7) (fig. 2C).

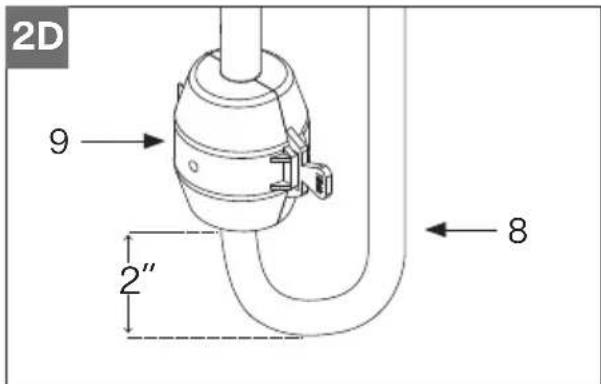

1. Fixer le poids (9) sur le flexible de pulvérisation (8) à environ 2 po (50 mm) au-dessus du coude dans le bas du flexible de pulvérisation (fig. 2D).

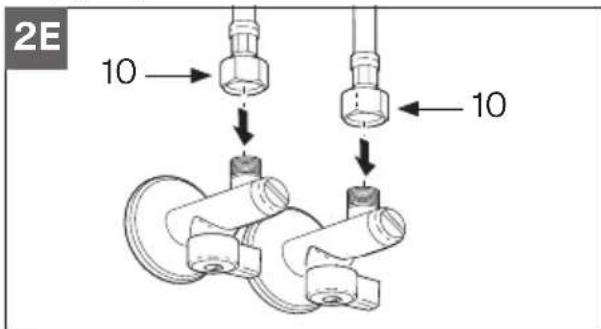

1. Raccorder les flexibles d'alimentation (10) à l'alimentation en eau domestique (fig. 2E).

1. Enlever l'aérateur (11) à l'aide de la clé de l'aérateur (12) (fig 2F). Pour STL-BR-304, enlever l'aérateur (11) en dévissant le capuchon de l'aérateur (13) à la main (fig. 2G).

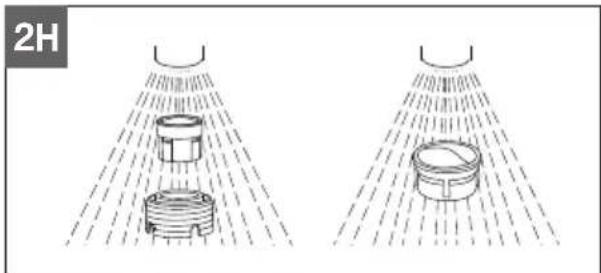

1. Ouvrir l'eau, faire couler le robinet et l'aérateur (11) pour éliminer les éventuels débris et vérifier l'absence de fuites (fig. 2H).

1. Réinstaller l'aérateur et s'assurer que tout fonctionne correctement.

Nettoyage et entretien

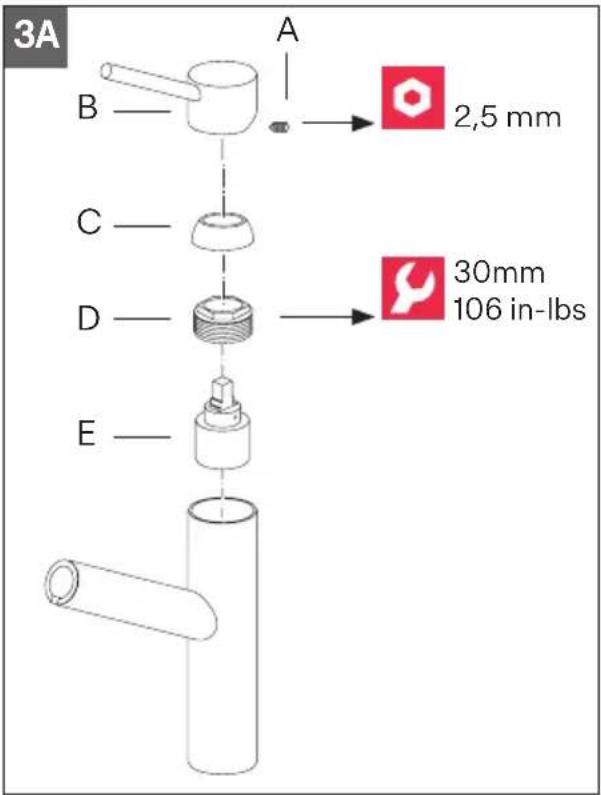

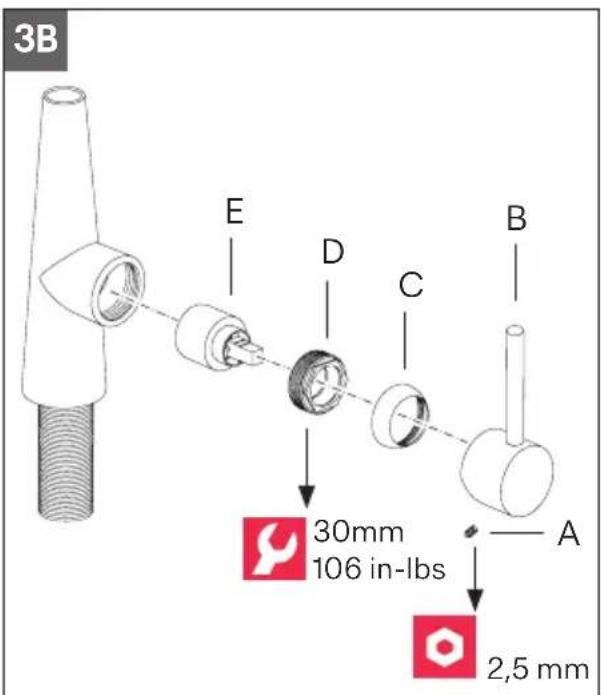

Remplacement de la cartouche

1. Couper l'alimentation d'eau vers le robinet.
2. Ouvrir brièvement le robinet pour éliminer la pression à l'intérieur.
3. Placer la poignée du robinet en position « OFF ».
4. Démonter la vis de pression (A) de l'ensemble poignée à l'aide d'une clé Allen de 2,5 mm.
5. Soulever la poignée (B) du corps du robinet.
6. Dévisser le capuchon de cartouche (C) du corps du robinet.
7. Dévisser l'écrou de blocage de cartouche (D).
8. Soulever la cartouche à disque céramique (E) du corps et la remplacer par une pièce neuve. S'assurer que les deux ergots en bas de la cartouche sont bien positionnés dans les trous correspondants sur la base du corps.
9. Remonter le robinet en procédant dans l'ordre inverse.
10. Vérifier l'absence de fuites.

Entretien général

Nettoyer régulièrement l'aérateur pour éliminer les dépôts.

Ne pas utiliser de détergents agressifs, de solvants, de produits chimiques, spécialement du CHLORE, ou des éponges métalliques, car ceux-ci pourraient endommager la finition de la surface. Toujours nettoyer avec une éponge douce et de l'eau savonneuse.

Ne pas stocker de produits chimiques ou détergents à proximité immédiate du robinet et des flexibles de raccordement. Les vapeurs des produits chimiques peuvent être à l'origine de dommages.

Attention ! Pour l'installation à l'extérieur, le produit doit être protégé des températures de gel. Débranchez les tuyaux d'alimentation en eau chaude et froide de la maison, ouvrez la poignée pour évacuer toute l'eau. Recouvrez le robinet d'un revêtement protecteur pour le garder au chaud.

Déconnectez le tuyau de pulvérisation et assurez-vous que toute l'eau est évacuée hors de ce dernier.

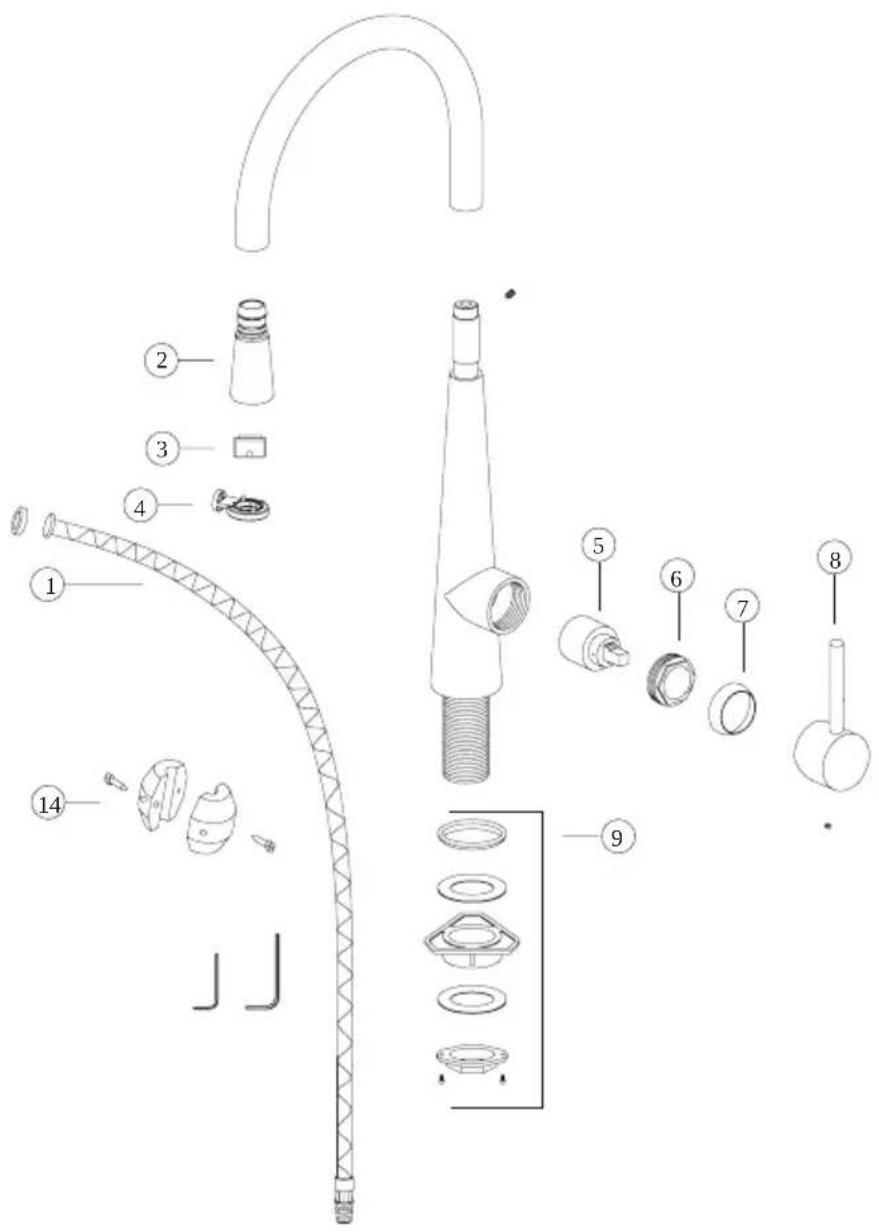

Liste des pièces de rechange/de remplacement STL-PD-316 / 304 / IBK / GLD /STL-PR-304 / IBK / GLD

1	F3507	Ensemble de tuyaux de pulverisation
2	F3420*	Ensemble tête de pulvérisation
3	F3429 L’aérateur
4	F3306 Clé de l’aérateur
5	F206502 Cartouche

6	F3412* Écrou de cartouche
7	F3413* Capuchon de cartouche
8	F3414* Ensemble poignée
	F3309	Ensemble poignée(STL-PD-316)
9	F3415 Jeu de fixation
10	F3423 Poids

*Doit préciser la finition

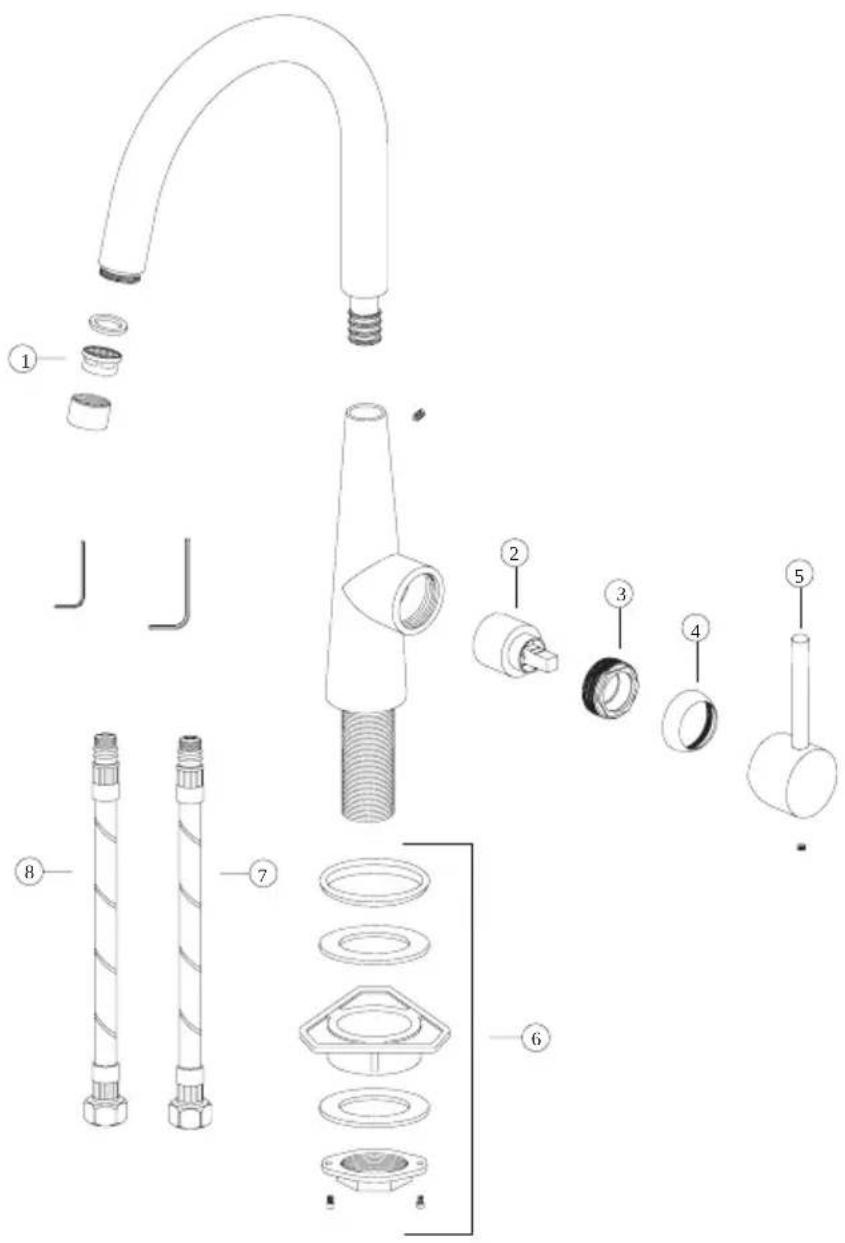

Liste des pièces de rechange/de remplacement STL-BR-304 / IBK / GLD

1	F3410 Aérateur et joint torique
2	F206502 Cartouche
3	F3412 Écrou de cartouche
4	F3413* Capuchon de cartouche
5	F3414* Ensemble poignée

6	F3415 Jeu de fixation
7	F3416	Flexible d'alimentation en eau chaude
8	F3417	Flexible d'alimentation en eau froide

*Doit préciser la finition

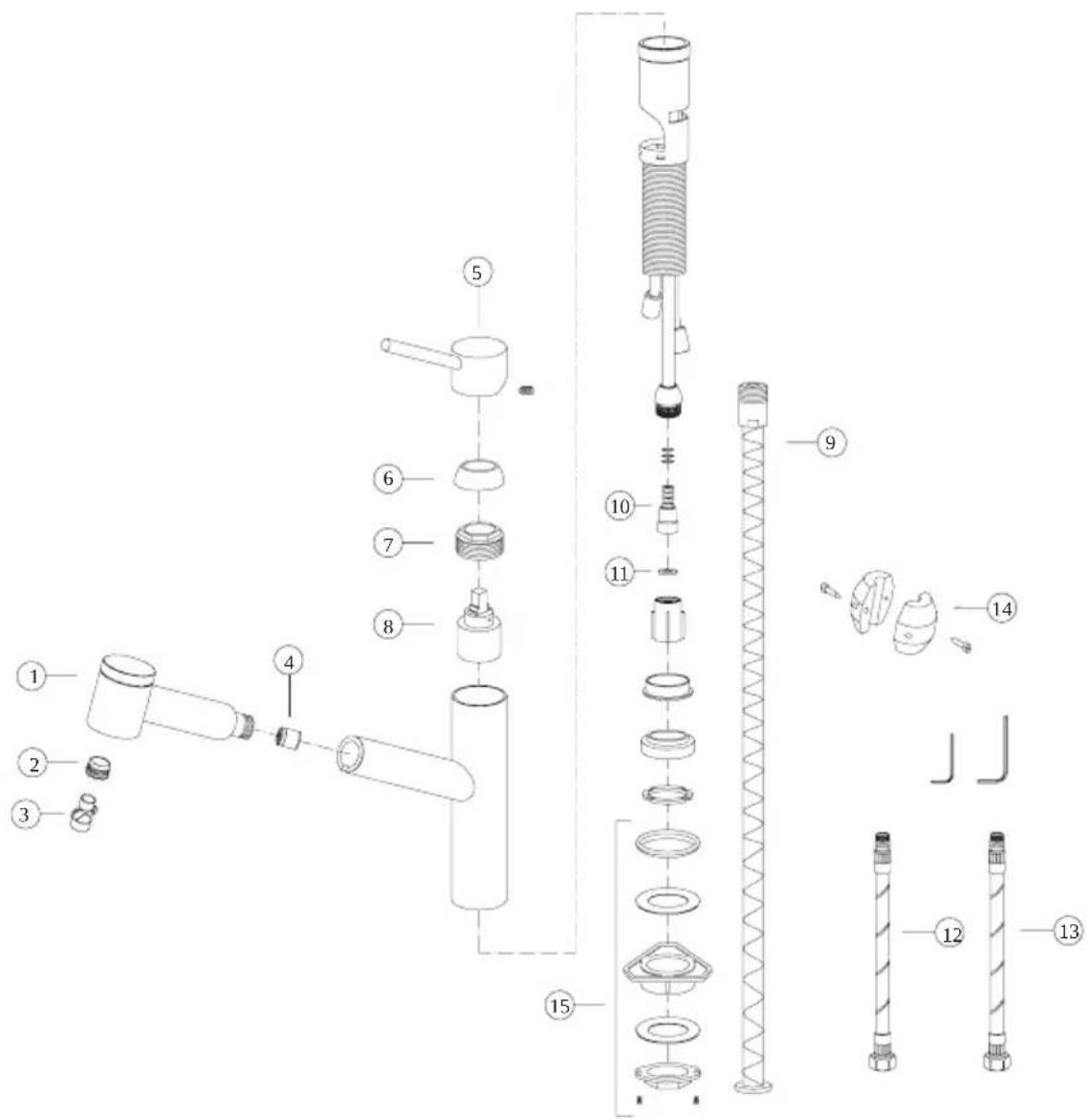

Liste des pièces de rechange/de remplacement STL-PO-304 / IBK / GLD

1	F3433*	Ensemble tête de pulvérisation
2	F3437 L’aérateur
3	F3418 Clé de l’aérateur
4	F3434 Clapet anti-retour
5	F3430* Ensemble poignée
6	F3431* Capuchon de cartouche
7	F3432 Écrou de cartouche
8	F206502 Cartouche

9	F3435	Ensemble de tuyaux de pulverisation
10	F3421	Support de clapet anti-retour
11	F3422	Clapet anti-retour
12	F3416	Flexible d'alimentation en eau chaude
13	F3417	Flexible d'alimentation en eau froide
14	F3423	Poids
15	F3436	Jeu de fixation

*Doit préciser la finition
