MODE D'EMPLOI CEN-SP-304 FRANKE
FR Manuel d'installation Robinet de cuisine
Overview 4
Contents in box 4
Technical data 5
Contenu de l'emballage 20
Caractéristiques techniques 21
Instructions d'installation 21
Nettoyage et entretien 23
Remplacement de la cartouche 23
Entretien général 23
Liste des pièces de rechange / de remplacement 24

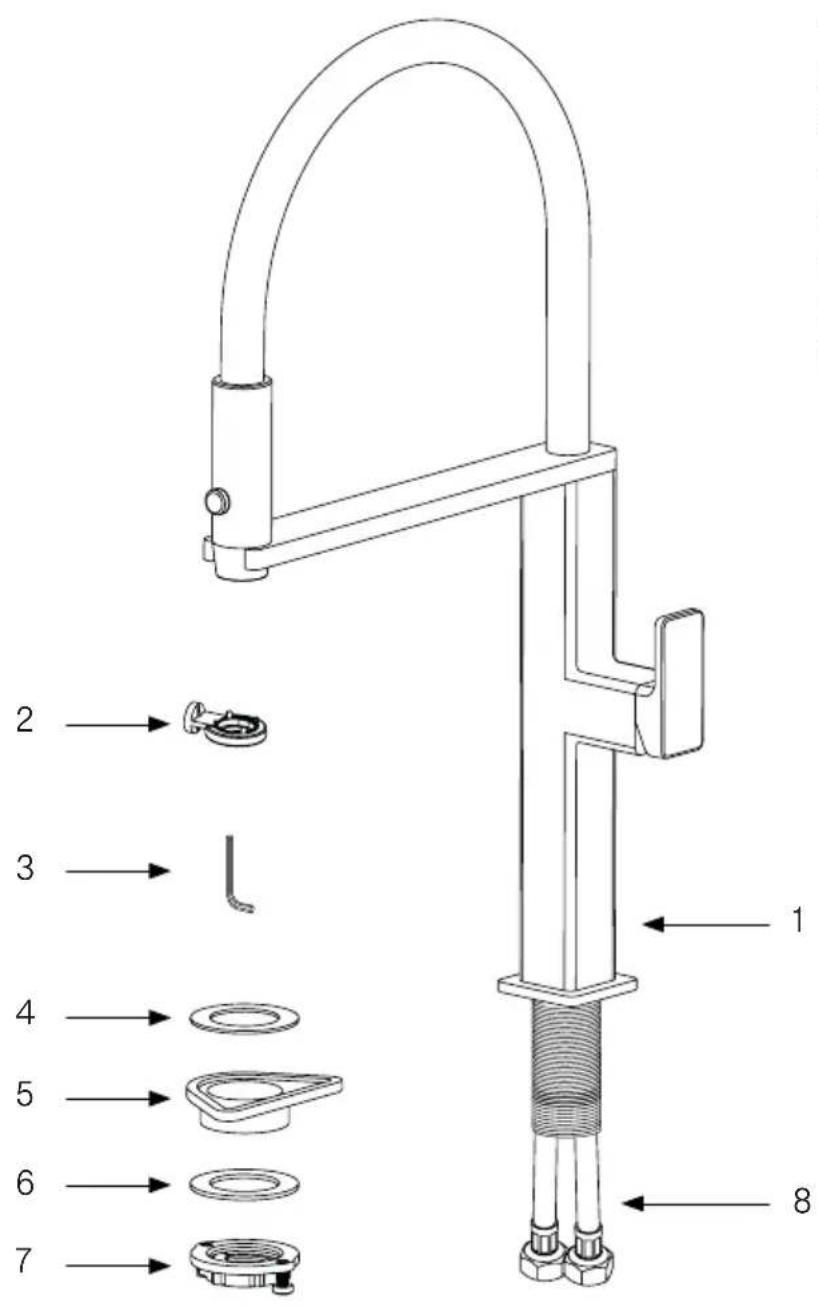

Contenu de l'emballage

- Ensemble robinet
- Clé de l'aérateur
- Clé Allen
- Rondelle en caoutchouc
- Bride plastique
- Plaque de fixation
- Écrou de serrage
- Flexibles d'alimentation

Remarque : Veuillez nous contacter immédiatement en cas d'incohérences.
Téléphone : 1-800-626-5771
Site Web : www.franke.us/ks
Courriel : ks-customerservice.us@franke.com
Caractéristiques techniques
| Caractéristiques d'exploitation Valeur |
| Pression de service (idéale) 60 PSI 4 bars 400 kPa |
| Pression de service (max.)* 115 PSI 8 bars 800 kPa |
| Pression de service (min.)* 30 PSI 2 bars 200 kPa |
| Température de l'eau (idéale) 140 °F 60 °C |
| Température de l'eau (max.) 158 °F 70 °C |
| Taille du trou de robinet 1 3/8" 35 mm |

Atteste que ce robinet est conforme aux normes ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020 (AB100 conforme, Q<1) et NSF 372. Le robinet est également conforme aux exigences d'utilisation de l'eau définies par la Commission de l'énergie de Californie et le Département américain de l'Énergie.
Instructions d'installation
- Sortir tous les éléments de l'emballage et en vérifier l'intégralité.
- Couper l'alimentation en eau.
- Percer si besoin un trou de montage d'un diamètre de 1 3/8 po (35 mm) dans la surface de montage désirée.

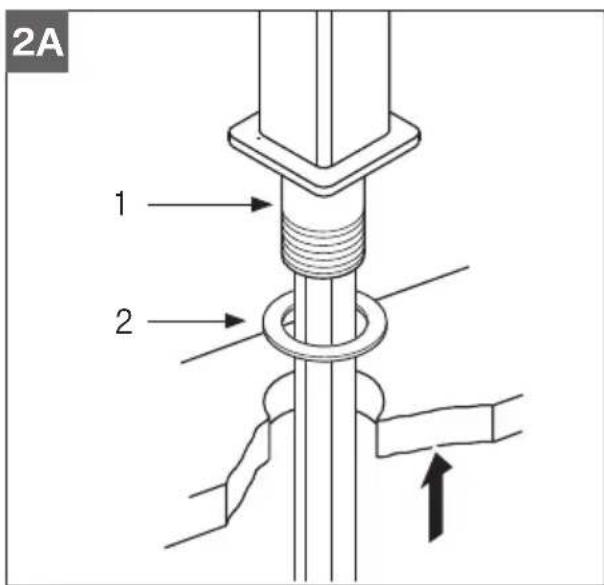

- S'assurer que le joint torique inférieur (2) est en place dans la base du robinet (1) (fig. 2A).


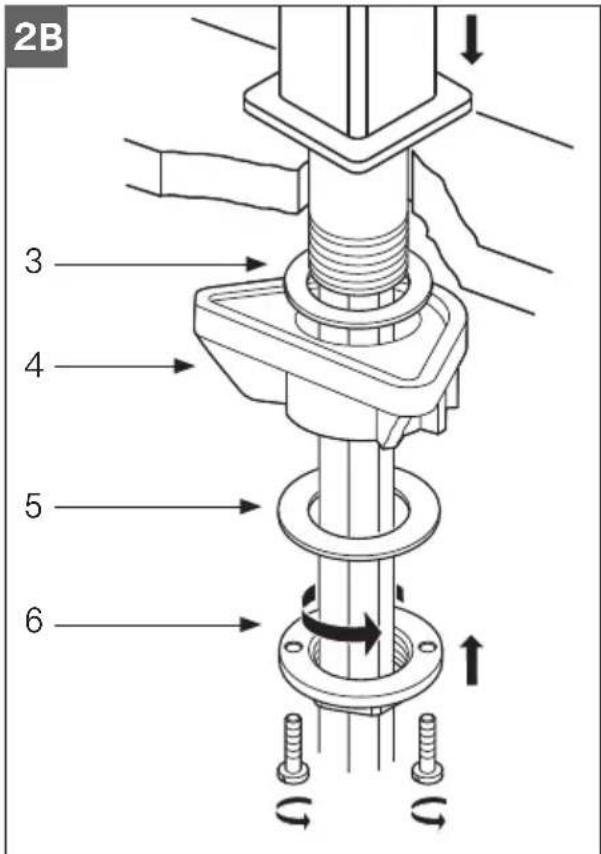

2A 1 2- Insérer le robinet dans l'orifice en faisant passer les flexibles premièrement (fig. 2B).
Attention : Le joint torique inférieur (2) doit se trouver entre le comptoir et la base du robinet.
Ne pas utiliser de mastic ou autre produit d'étanchéité à cet endroit.
Remarques : Installation sur surface solide : la surface de montage sur le comptoir doit être plane et exempte de tout débris, sans quoi, le robinet ne pourra pas être installé correctement et pourrait fuir.
- Installer la quincaillerie de montage sur la tige de montage de la base du robinet (1) sous la surface de montage en procédant dans l'ordre suivant, tel qu'illustré : rondelle de caoutchouc (3), bride plastique (4) et plaque de fixation (5) (fig. 2B).
- Fixer le robinet en serrant l'écrou de serrage (6) sur la tige de montage de la base du robinet (1) et serrer les vis dans l'écrou de serrage (6) (fig. 2B).

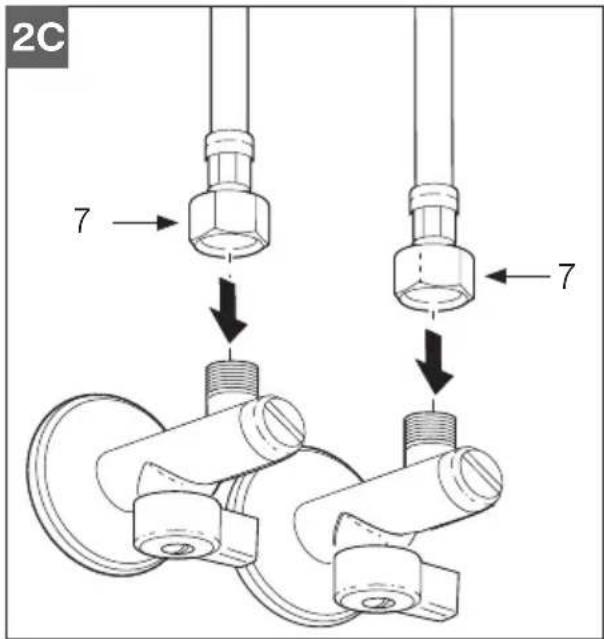

- Raccorder les flexibles d'alimentation (7) à l'alimentation en eau domestique (fig. 2C).
- Ouvrir l'eau, faire couler le robinet et l'aérateur (8) pour éliminer les éventuels débris et vérifier l'absence de fuites (fig. 2E).
- Réinstaller l'aérateur (8) et s'assurer que tout fonctionne correctement.

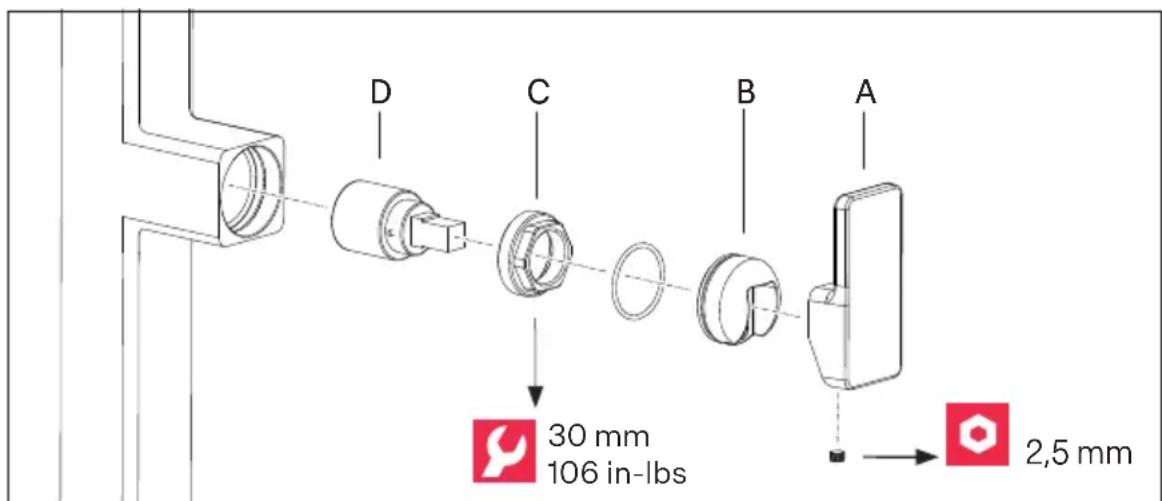

Remplacement de la cartouche
- Couper l'alimentation d'eau vers le robinet.
- Ouvrir brièvement le robinet pour éliminer la pression à l'intérieur.
- Placer la poignée du robinet en position « OFF ».
- Démonter la vis de pression de l'ensemble poignée (A) à l'aide d'une clé Allen de 2,5 mm.
- Soulever la poignée (A) et le capuchon de cartouche (B) du corps du robinet.
- Dévisser l'écrou de blocage de cartouche (C).
- Soulever la cartouche à disque céramique (D) du corps et la remplacer par une pièce neuve. S'assurer que les deux ergots en bas de la cartouche sont bien positionnés dans les trous correspondants sur la base du corps.
- Remonter le robinet en procédant dans l'ordre inverse.
- Vérifier l'absence de fuites.
Entretien général
Nettoyer régulièrement l'aérateur pour éliminer les dépôts (fig. 2D et 2E).
Ne pas utiliser de détergents agressifs, de solvants, de produits chimiques, spécialement du CHLORE, ou des éponges métalliques, car ceux-ci pourraient endommager la finition de la surface. Toujours nettoyer avec une éponge douce et de l'eau savonneuse.
Ne pas stocker de produits chimiques ou détergents à proximité immédiate du robinet et des flexibles de raccordement. Les vapeurs des produits chimiques peuvent être à l'origine de dommages.


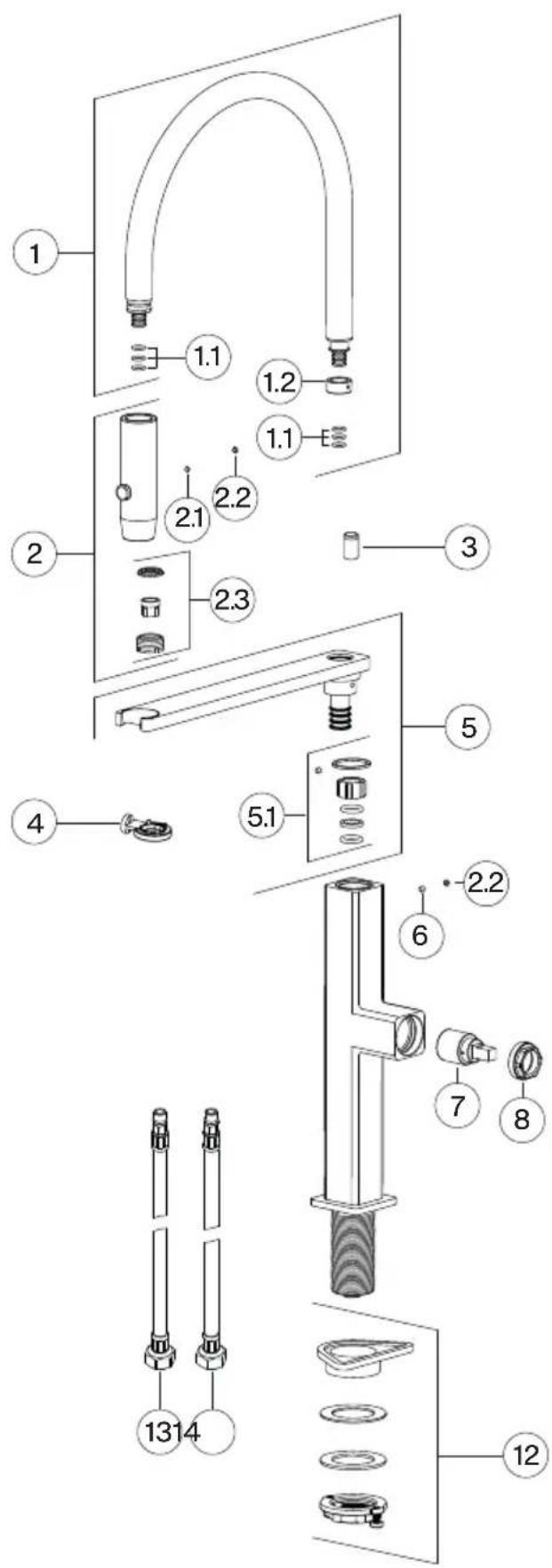

D C B A 30 mm 106 in-lbs 2,5 mmListe des pièces de rechange / de remplacement

| 1 | F5501 Ensemble embout |
| 1.1 | F5502 Kit de joint torique d'embout |
| 1.2 | F5503 Douille d'embout |
| 2 | F5504 Ensemble tête de pulvérisation |
| 2.1 | F5505 Vis de pression |
| 2.2 | F5506 Couvercle de vis de pression |
| 2.3 | F5507 Aérateur |
| 3 | F205513 Clapet anti-retour |
| 4 | F3306 Clé de l'aérateur |
| 5 | F5508 Ensemble bras d'embout |
| 5.1 | F5509 Kit de douilles d'embout |
| 6 | F5510 Vis de pression |
| 7 | F5511 Cartouche |
| 8 | F5512 Écrou de cartouche |
| 9 | Joint torique de l'écrou de cartouche |
| 10 | F5514 Capuchon de cartouche |
| 11 | F5515 Poignée |
| 11.1 | F5516 Vis de pression |
| 12 | F5517 Kit de fixation |
| 13 | F5518 Flexible d'alimentation en eau chaude |
| 14 | F5519 Flexible d'alimentation en eau froide |
