EOS-PD-GLD - Grifo FRANKE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Grifo de cocina extraíble
Marca	Franke
Modelo	EOS-PD-GLD
Presión de servicio (ideal)	4 bars (400 kPa)
Presión de servicio (máxima)	8 bars (800 kPa)
Presión de servicio (mínima)	2 bars (200 kPa)
Temperatura del agua (ideal)	60 °C
Temperatura del agua (máxima)	70 °C
Diámetro del orificio de montaje	35 mm (13/8")
Tipo de caño	Extraíble con ducha rociadora
Material	Latón cromado acabado oro (GLD)
Funcionalidades	Ducha extraíble, aireador, peso de retorno
Mantenimiento y limpieza	Limpiar con una esponja suave y agua jabonosa. Evitar detergentes agresivos, cloro y esponjas metálicas.
Reemplazo de cartucho	Cartucho cerámico reemplazable (ref. F206502)
Piezas de repuesto disponibles	Manija, cartucho, flexible de alimentación, flexible de ducha, juego de fijación, aireador
Normas	ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020
Garantía	Consultar al servicio al cliente de Franke

Preguntas frecuentes - EOS-PD-GLD FRANKE

¿Cuáles son las herramientas necesarias para instalar el grifo Franke EOS-PD-GLD?

La instalación requiere una llave Allen de 2,5 mm para la manija, una llave para el aireador y herramientas de fontanería estándar. Siga las instrucciones de instalación proporcionadas.

¿Cómo ajustar la presión de agua ideal para este grifo?

La presión ideal es de 4 bares (60 PSI). La presión mínima es de 2 bares y la máxima de 8 bares. Verifique su presión doméstica con un manómetro.

¿Cuál es la temperatura máxima del agua recomendada?

La temperatura máxima del agua es de 70 °C (158 °F). Una temperatura ideal se sitúa alrededor de 60 °C.

¿Cómo limpiar el grifo sin dañarlo?

Use una esponja suave y agua jabonosa. Evite detergentes agresivos, cloro y esponjas metálicas que rayen el acabado.

¿Cómo reemplazar el cartucho cerámico del grifo?

Corte el agua, abra el grifo para evacuar la presión, retire la manija con una llave Allen, desatornille la tapa y la tuerca de bloqueo, luego reemplace el cartucho. Vuelva a montar en orden inverso.

¿Qué hacer si el grifo gotea en la base?

Verifique la junta tórica entre la base del grifo y la encimera. Asegúrese de que esté en su lugar y limpia. No use masilla.

¿El peso en el flexible de la ducha es ajustable?

Sí, el peso debe fijarse a aproximadamente 50 mm (2 pulgadas) por encima del codo del flexible para un buen retorno de la ducha.

¿Cómo limpiar el aireador del grifo?

Desmonte el aireador con la llave proporcionada, límpielo con un cepillo suave para eliminar los depósitos de cal, luego vuelva a montarlo. Una limpieza regular mantiene el caudal.

¿Este grifo es compatible con calentadores de agua sin tanque?

Sí, se puede usar con calentadores de agua sin tanque, siempre que la presión y la temperatura se mantengan dentro de los rangos especificados (2-8 bares, máx. 70 °C).

¿Dónde encontrar piezas de repuesto para el Franke EOS-PD-GLD?

Las piezas de repuesto se enumeran en el manual: manija (F4202*), cartucho (F206502), flexible de agua (F3320), flexible de ducha (F3321), juego de fijación (F4203). Contacte al servicio al cliente de Franke o www.franke.us/ks.

MANUAL DE USUARIO EOS-PD-GLD FRANKE

ES Manual de instalación Grifo de cocina

Información general 12

Contenido de la caja 12

Datos técnicos 13

Instrucciones de instalación 13

Limpieza y mantenimiento 15

Sustitución del cartucho 15

Mantenimiento general 15

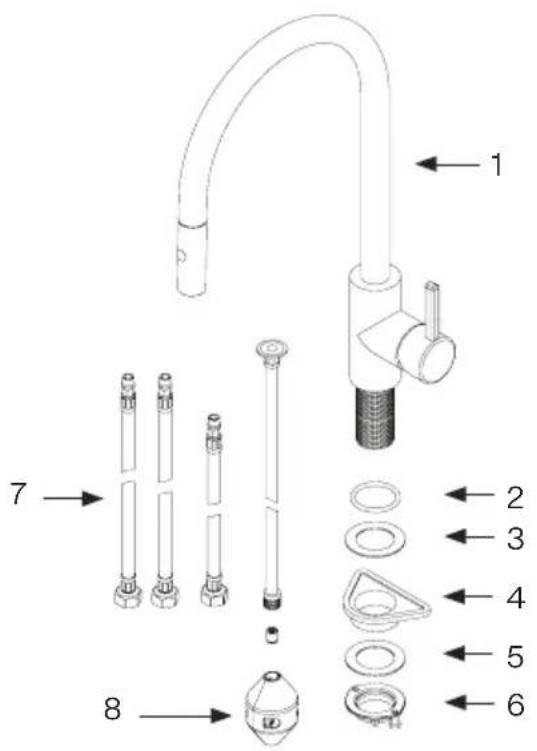

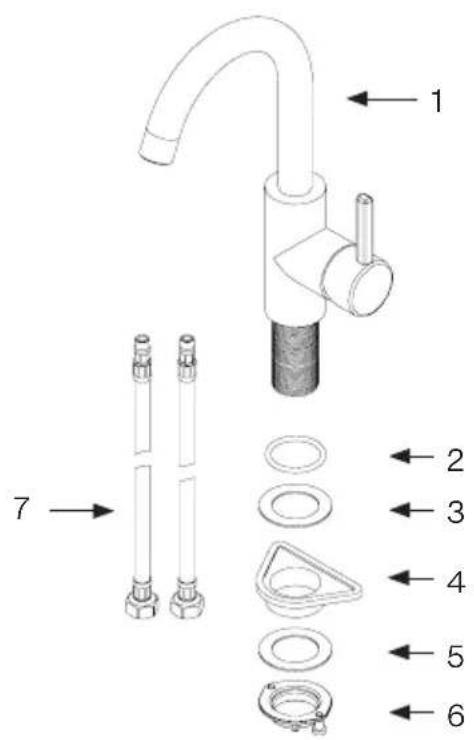

Contenido de la caja

EOS-PD-316 / 304 / IBK / GLD

EOS-PR-304/IBK/GLD

EOS-BR-304/IBK/GLD

1. Conjunto de la llave
2. Empaque de goma
3. Rondana de hule
4. Brida de plástico
5. Placa de fijación
6. Tuerca de fijación
7. Mangueras de suministro
8. Peso

Nota: Póngase en contacto con nosotros inmediatamente si detecta inconsistencias.

Teléfono: 1-800-626-5771

Datas de operación Valor
Presión de operación (ideal) 60 PSI 4 bar 400 kPa
Presión de operación (máx.) 115 PSI 8 bar 800 kPa
Presión de operación (min.) 30 PSI 2 bar 200 kPa
Temperatura del agua (ideal)	140°F	60°C
Temperatura del agua (máx.)	158°F	70°C
Tamaño de la perforación para la llave	1 3/8"	35 mm

Se certifica que esta llave cumple con ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020 (AB100 sumiso, Q < 1 ) y NSF 372. La llave también cumple con los requisitos de uso del agua de la Comisión de Energía de California y del Departamento de Energía de los EE. UU.

Instrucciones de instalación

1. Saque todo el contenido de la caja y asegúrese de que esté completo.
2. Interrumpa el suministro de agua.
3. Retire el grifo (1) y el hardware de su embalaje protector - el grifo viene ensamblado. Retire el hardware de fijación.
4. Realice una perforación de 13/8'' de diámetro (35 mm) en la superficie de montaje deseada (si no se encuentra una disponible).

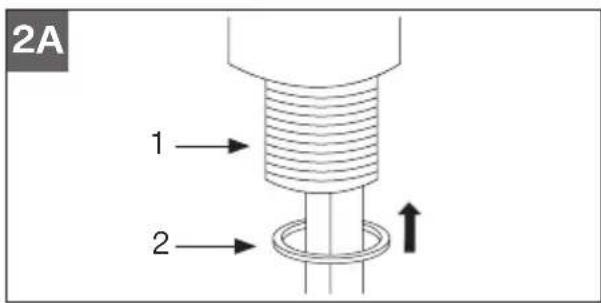

5. Asegúrese de que el empaque de goma (2) se incluye colocado en la base de la llave (1) (fig. 2A).

1. Inserte la llave en la perforación, introduciendo primero las mangueras (fig. 2B).

Atención: El empaque de goma (2) debe quedar asentado entre la cubierta y la base de la llave.

No use masilla ni ningún otro material en este lugar.

Notas: Instalación en una superficie sólida: la superficie de montaje en la cubierta debe ser plana y estar libre de elementos extraños o, de lo contrario, la llave podría no quedar asentada adecuadamente y tener fugas.

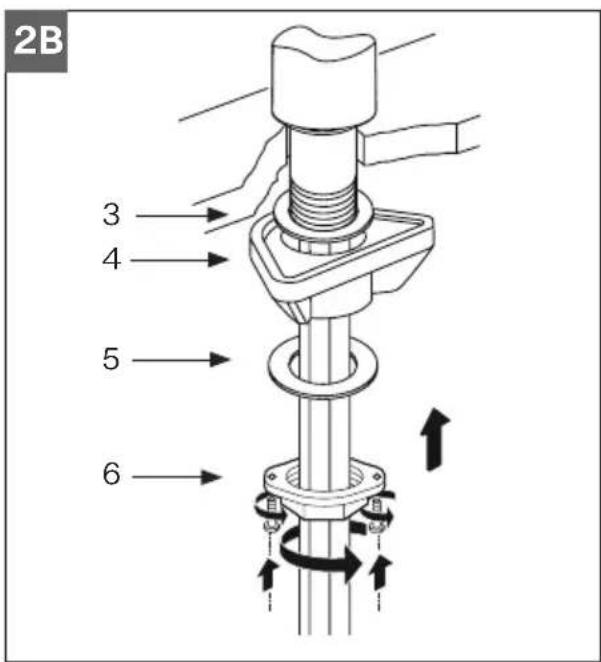

1. Instale los accesorios de montaje en el vástago de montaje de la base de la llave (1) por debajo de la superficie de montaje en el siguiente orden: rondana de hule (3), brida de plástico (4) y placa de fijación (5) (fig. 2B).
2. Asegure la llave apretando la tuerca de fijación (6) en el vástago de montaje de la base de la llave (1) y apriete los tornillos en la tuerca de fijación (6) (fig. 2B).

Atención: Para EOS-BR-304, ir al paso 11.

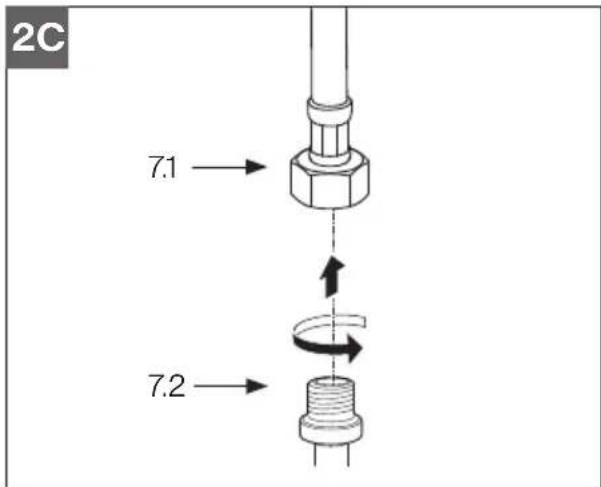

1. Conecte la manguera de rocío (7.1) a la manguera de suministro de rocío (7.2) (fig. 2C).

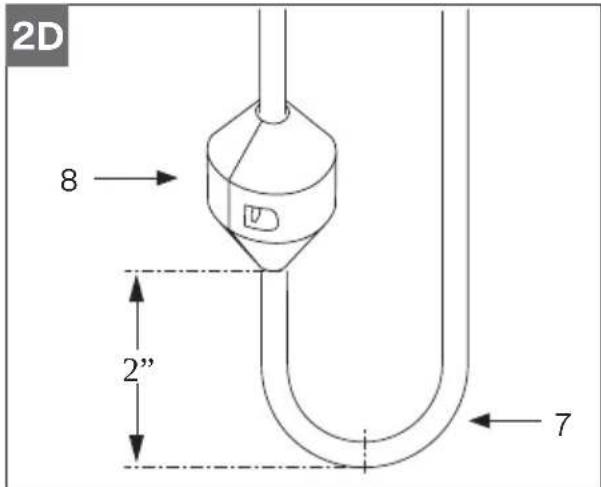

1. Conecte el peso (7) a la manguera de rocío (8) aproximadamente 2" (50 mm) por encima de la curva en la parte inferior de la manguera de rocío (fig. 2D).

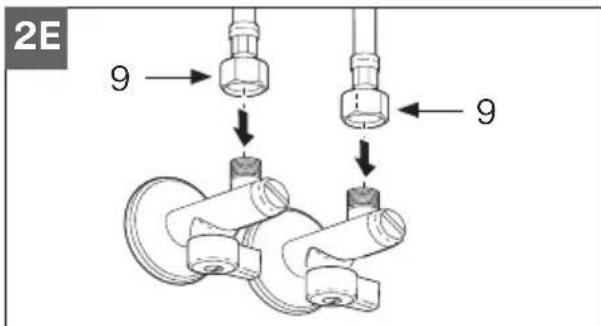

1. Conecte las mangueras de suministro flexibles (9) al suministro de agua de la casa (fig. 2E).

1. Para EOS-PD-304 y EOS-PR-304 remueva el aireador (10) con la llave para el aireador (11) (fig. 2F). Para EOS-BR-304, remueva el aireador (10) desenroscando con la mano el capuchón del aireador (12) (fig. 2G).

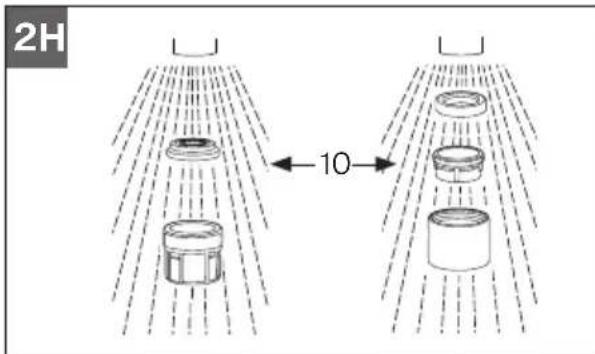

1. Abra la llave, deje correr el agua para remover cualquier elemento extraño de la llave y el aireador (10) y compruebe que no haya fugas (fig. 2H).

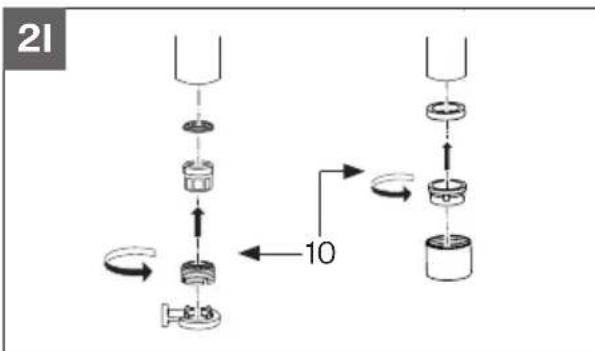

1. Vuelva a colocar el aireador (10) y asegúrese de que todo funciona correctamente.

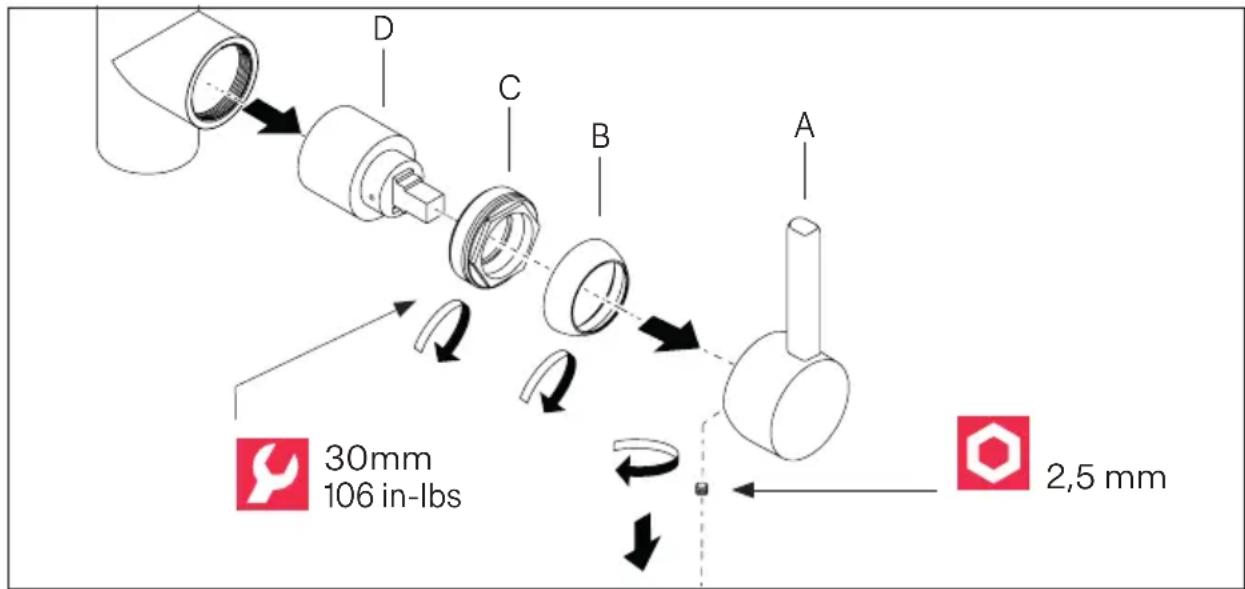

Sustitución del cartucho

1. Interrumpa el suministro de agua a la llave.
2. Abra momentáneamente la llave para liberar cualquier presión residual en el interior de la llave.
3. Gire la palanca de la llave a la posición de "CERRADO".
4. Remueva el tornillo de ajuste del conjunto de la palanca (A) con una llave hexagonal de 2,5 mm.
5. Hale la palanca (A) desde el cuerpo de la llave.
6. Desenrosque el capuchón del cartucho (B) del cuerpo de la llave.
7. Desenrosque la tuerca de fijación del cartucho (C).
8. Extraiga el cartucho de disco cerámico (D) del cuerpo y sustitúyalo por uno nuevo. Asegúrese de que las dos lengüetas de la base del cartucho embarquen adecuadamente en los agujeros de la parte inferior del cuerpo.
9. Vuelva a ensamblar la llave siguiendo los mismos pasos en orden inverso.
10. Compruebe que no haya fugas.

Mantenimiento general

Limpie periódicamente el aireador para eliminar cualquier acumulación de residuos.

No use detergentes fuertes, disolventes, agentes químicos, especialmente CLORO, ni esponjas metálicas, ya que puede dañar el acabado de la superficie. Limpie solamente con una esponja suave y agua jabonosa.

No guarde productos químicos ni agentes de limpieza en las inmediaciones de la llave y sus mangueras de conexión. Los vapores químicos podrán causar daños.

¡Atención! Para la instalación en exteriores, el producto debe estar protegido contra temperaturas

heladas. Desconecte de la casa las mangueras de suministro de agua fría y caliente, abra la manija para vaciar toda el agua. Cubra el grifo con una cubierta protectora para mantenerlo caliente.

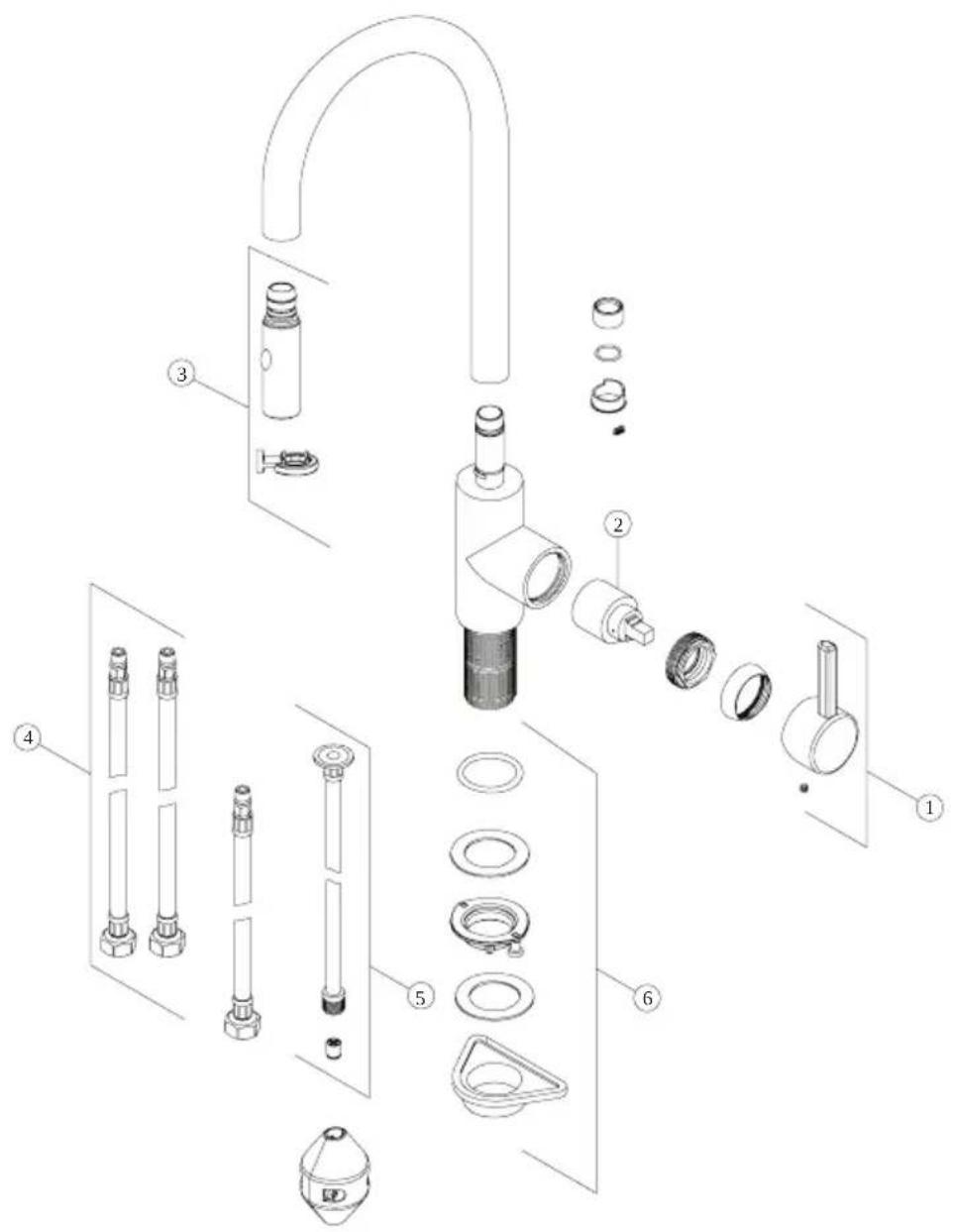

Lista de partes/refacciones EOS-PD-316/304/IBK/GLD y EOS-PR-304/IBK/GLD

1 F4202 Conjunto de palanca 2 F206502 Cartucho 3 F3319 Conjunto del cabezal de rocío 4 F3320 Manguera de suministro en caliente y frío 5 F3321 Manguera deslizable de rocío 6 F4203 Set de fijación

*Debe especificar el acabado

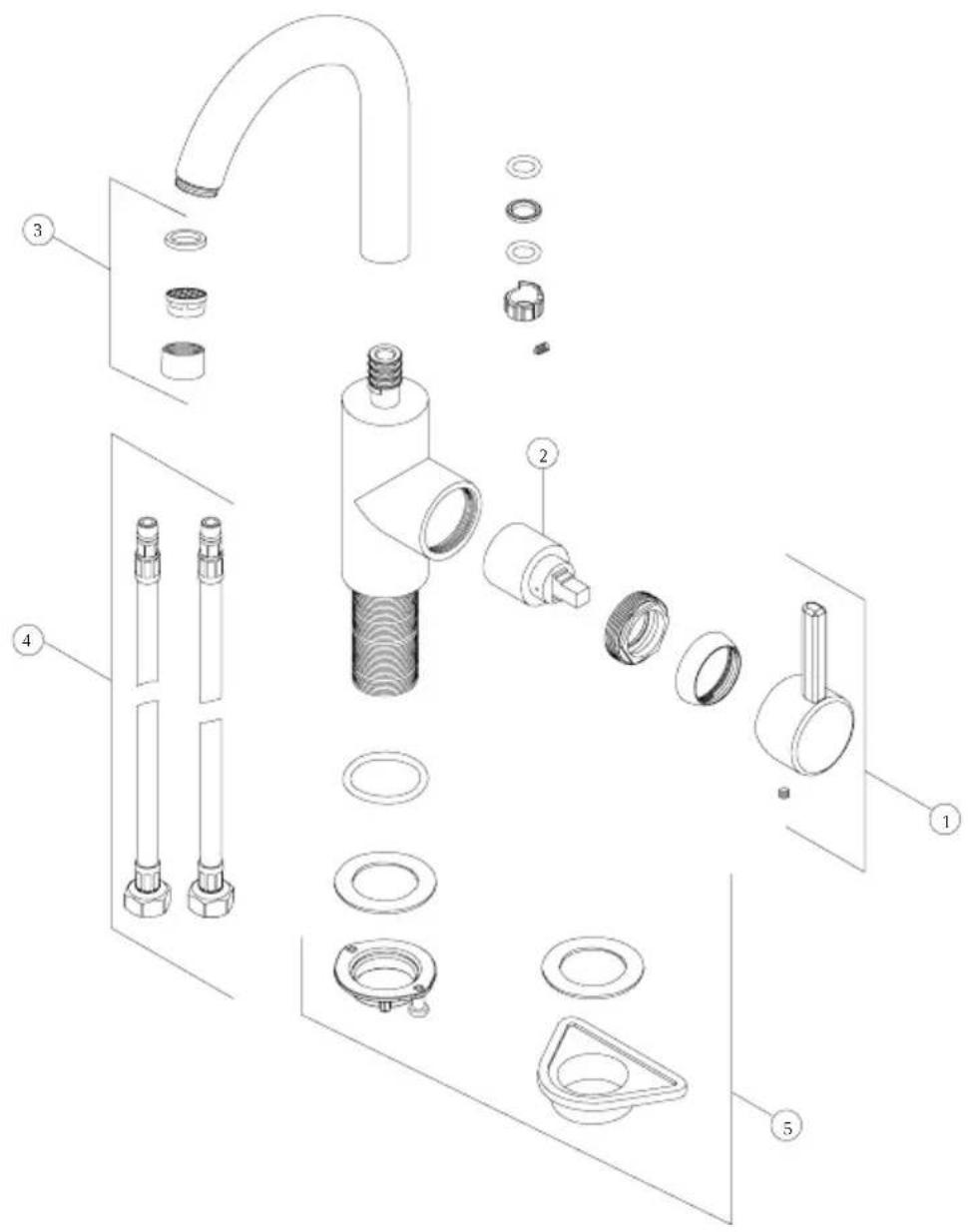

Lista de partes/refacciones EOS-BR-304/IBK/GLD

1 F4202 Conjunto de palanca 2 F206502 Cartucho 3 F3322 Aireador y empaque 4 F3320 Manguera de suministro en caliente y frío 5 F4203 Set de fijación

*Debe especificar el acabado

Para cualquier información adicional acerca de nuestros productos, acerca de la instalación o de la garantía, póngase en contacto con nuestro departamento de servicios al cliente:

Teléfono: 1-800-626-5771

[e-mail]

Franke Kindred Canada Ltd.

1000 Franke Kindred Way

Midland, ON LR4 4K9

Teléfono: 1-866-687-7465

[e-mail]

Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html
