EOS-PD-GLD - Robinet FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de cuisine extractible
Marque	Franke
Modèle	EOS-PD-GLD
Pression de service (idéale)	4 bars (400 kPa)
Pression de service (maximale)	8 bars (800 kPa)
Pression de service (minimale)	2 bars (200 kPa)
Température de l'eau (idéale)	60 °C
Température de l'eau (maximale)	70 °C
Diamètre du trou de montage	35 mm (13/8")
Type de bec	Extractible avec douchette pulvérisateur
Matériau	Laiton chromé finition or (GLD)
Fonctionnalités	Douchette extractible, aérateur, poids de retour
Entretien et nettoyage	Nettoyer avec une éponge douce et de l'eau savonneuse. Éviter détergents agressifs, chlore et éponges métalliques.
Remplacement cartouche	Cartouche céramique remplaçable (réf. F206502)
Pièces détachées disponibles	Poignée, cartouche, flexible d'alimentation, flexible douchette, jeu de fixation, aérateur
Normes	ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020
Garantie	Consulter le service client Franke

FOIRE AUX QUESTIONS - EOS-PD-GLD FRANKE

Quels sont les outils nécessaires pour installer le robinet Franke EOS-PD-GLD ?

L'installation nécessite une clé Allen de 2,5 mm pour la poignée, une clé pour l'aérateur, et des outils de plomberie standard. Suivez les instructions d'installation fournies.

Comment régler la pression d'eau idéale pour ce robinet ?

La pression idéale est de 4 bars (60 PSI). La pression minimale est de 2 bars et la maximale de 8 bars. Vérifiez votre pression domestique avec un manomètre.

Quelle est la température maximale de l'eau recommandée ?

La température maximale de l'eau est de 70 °C (158 °F). Une température idéale se situe autour de 60 °C.

Comment nettoyer le robinet sans l'endommager ?

Utilisez une éponge douce et de l'eau savonneuse. Évitez les détergents agressifs, le chlore et les éponges métalliques qui rayent la finition.

Comment remplacer la cartouche céramique du robinet ?

Coupez l'eau, ouvrez le robinet pour évacuer la pression, retirez la poignée avec une clé Allen, dévissez le capuchon et l'écrou de blocage, puis remplacez la cartouche. Remontez dans l'ordre inverse.

Que faire si le robinet fuit au niveau de la base ?

Vérifiez le joint torique entre la base du robinet et le comptoir. Assurez-vous qu'il est en place et propre. Ne pas utiliser de mastic.

Le poids sur le flexible de douchette est-il réglable ?

Oui, le poids doit être fixé à environ 50 mm (2 pouces) au-dessus du coude du flexible pour un bon retour de la douchette.

Comment nettoyer l'aérateur du robinet ?

Démontez l'aérateur à l'aide de la clé fournie, nettoyez-le avec une brosse douce pour éliminer les dépôts calcaires, puis remontez-le. Un nettoyage régulier maintient le débit.

Ce robinet est-il compatible avec les chauffe-eau sans réservoir ?

Oui, il peut être utilisé avec des chauffe-eau sans réservoir, à condition que la pression et la température restent dans les plages spécifiées (2-8 bars, max 70 °C).

Où trouver des pièces de rechange pour le Franke EOS-PD-GLD ?

Les pièces détachées sont listées dans le manuel : poignée (F4202*), cartouche (F206502), flexible eau (F3320), flexible douchette (F3321), jeu de fixation (F4203). Contactez le service client Franke ou www.franke.us/ks.

MODE D'EMPLOI EOS-PD-GLD FRANKE

FR Manuel d'installation Robinet de cuisine

Overview 4

Contents in box 4

Technical data 5

Contenu de l'emballage 20

Caracteristiques techniques 21

Instructions d'installation 21

Nettoyage et entretien 23

Remplacement de la cartouche 23

Entretien général 23

Listedespièces de rechange/de remplacement

et EOS-PR-304/IBK/GLD24

Listedespièces de rechange/de remplacement

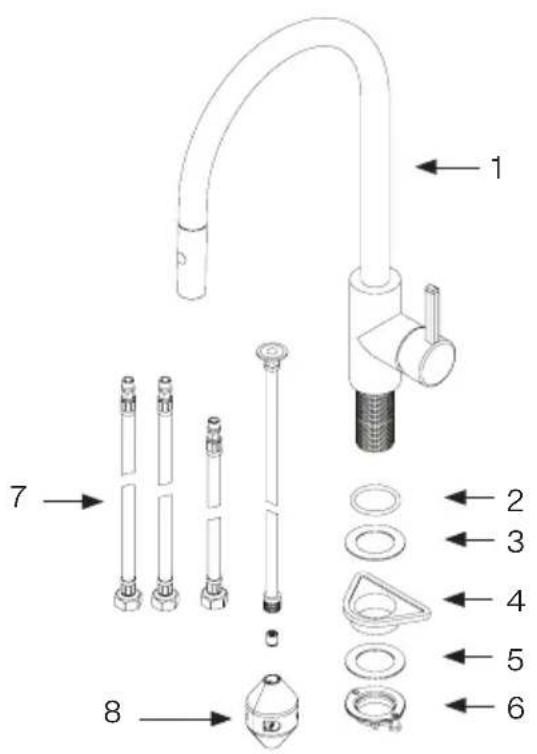

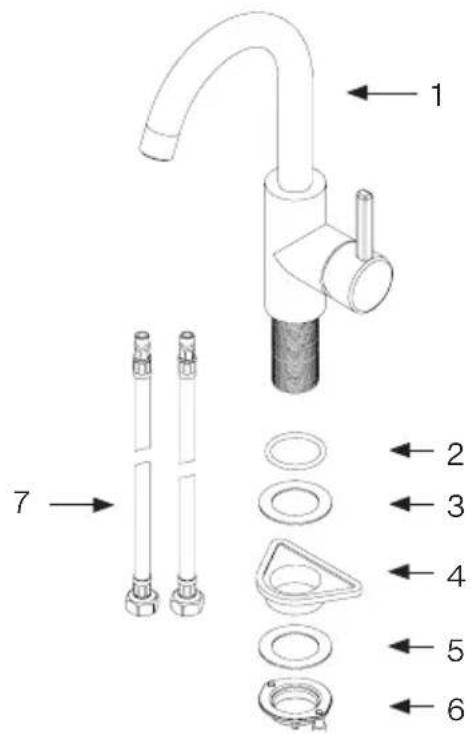

Contenu de l'emballage

EOS-PD-316 / 304 / IBK / GLD

EOS-PR-304/IBK/GLD

EOS-BR-304/IBK/GLD

1. Assemblage des Robinets
2. Joint torque en caoutchouc
3. Rondelle en caoutchouc
4. Bride plastique
5. Plaque de fixation
6. Écrou de serrage
7. Flexibles d'alimentation
8. Poids

Remarque: Veuillez nous contacter immédiatement en cas d'incohérences.

Telephone: [phone]

Site Web: www.franke.us/ks

Courriel: [e-mail]

Caracteristiques techniques

Caracteristiques d'exploitation Valeur
Pression de service (idéale) 60 PSI 4 bars 400 kPa
Pression de service (max.) 115 PSI 8 bars 800 kPa
Pression de service (min.) 30 PSI 2 bars 200 kPa
Température de l'eau (idéale) 140 °F	60 °C
Température de l'eau (max.)	158 °F	70 °C
Taille du trou de robinet	13/8"	35 mm

Atteste que ce robinet est conforme aux normes ASME A112.18.1 / CSA B125.1, NSF/ANSI/ CAN 61-2020 (AB100 conforme Q < 1 ) & NSF 372. Le robinet est également conforme aux exigences d'utilisation de l'eau définies par la Commission de l'énergie de Californie et le Département américain de l'Énergie.

Instructions d'installation

1. Sortir tous les éléments de l'emballage et en vérifier l'intégralité.
2. Couper l'alimentation en eau.
3. Retirez le robinet et le matériel de son emballage de protection; le robin et est assemble. Retirez les pièces de fixation.
4. Percez un trou de montage de 35 mm de diamètre dans la position souhaltee (s'il n'y en a pas).

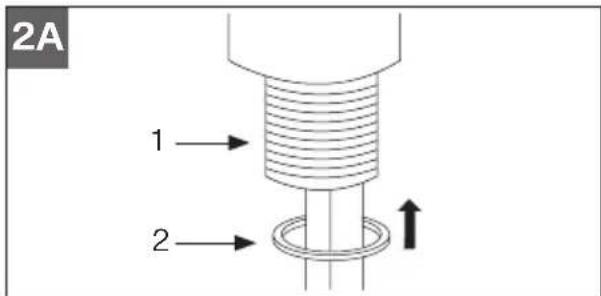

5. S'assurer que le joint torique en caoutchouc (2) est en place dans la base du robinet (1) (fig. 2A).

1. Insérer le robinet dans l'orifice en faisant passer les flexibles premièrement (fig. 2B).

Attention: Le joint torque en caoutchouc (2) doit se才知道 entre le comptoir et la base du robinet.

Ne pas utiliser de mastic ou autre produit d'étanchéité à cet endroit.

Remarques: Installation sur surface solide: la surface de montage sur le comptoir doit être plane et exemple de tout débris, sans quoi, le robinet ne pourrait pas être installé correctement et pourrait fair.

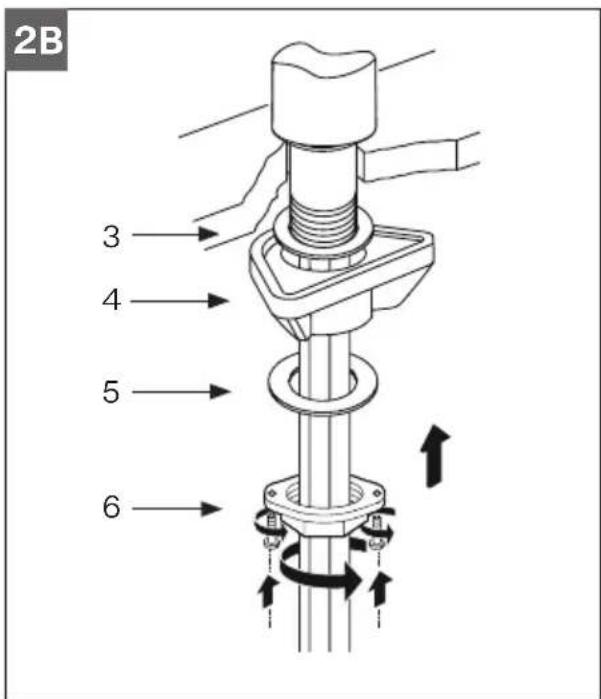

7.Installer la quincaillerie de montage sur la tige de montage de la base du robinet (1) sous la surface de montage en precedant dans l'ordre suivant, tel qu'illustré: rondelle de caoutchouc (3), bride plastique (4) et plaque de fixation (5) (fig. 2B).
8. Fixer le robinet en serrant l'écrou de serrage (6) sur la tige de montage de la base du robinet (1) et serrer les vis dans l'écrou de serrage (6) (fig. 2B).

Attention: Pour EOS-BR-304 -sauter à l'étape 11.

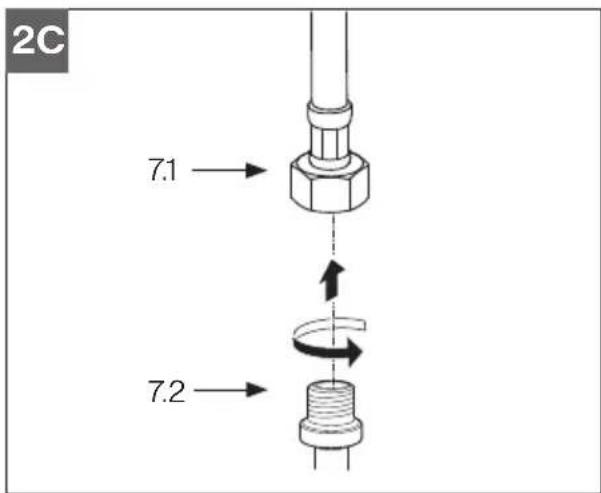

1. Raccorder le flexible de pulverisation (7.1) au flexible d'alimentation de pulverisation (7.2) (fig. 2C).

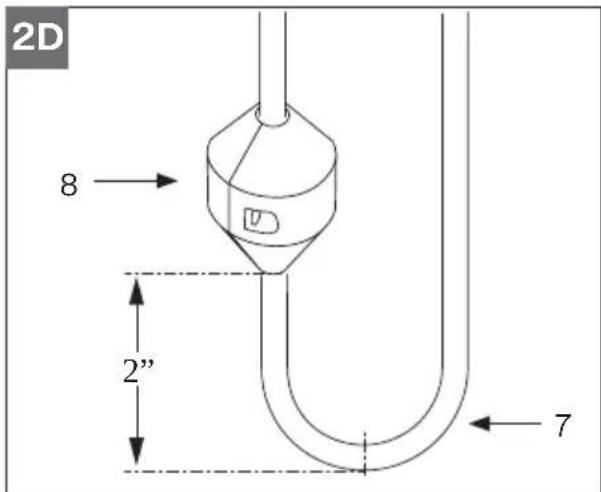

1. Fixer le poids (8) sur le flexible de pulverisation (7) à environ 2 po (50 mm) au-dessus du coude dans le bas du flexible de pulverisation (fig. 2D).

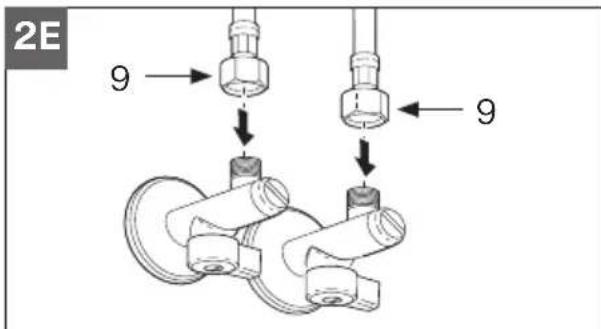

1. Raccorder les flexibles d'alimentation (9) à l'alimentation en eau domestique (fig. 2E).

1. Pour EOS-PD-304 and EOS-PR-304, enlever l'airateur (10) à l'aide de la clé de l'airateur (11) (fig 2F). Pour EOS-BR-304, enlever l'airateur (10) en dévissant le capuchon de l'airateur (12) à la main (fig. 2G).

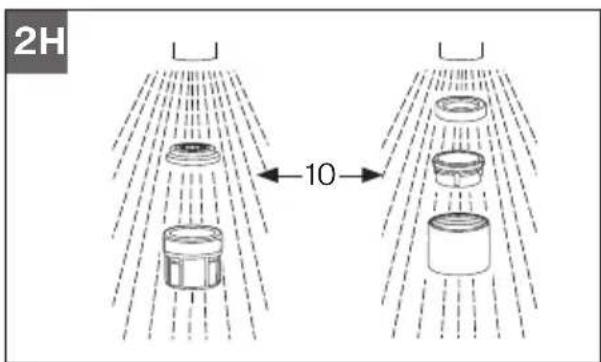

1. Ouvrir l'eau, faire couler le robinet et I'aurateur (10) pour eliminer les eventuels debris et vérifier I'absence de fuites (fig. 2H).

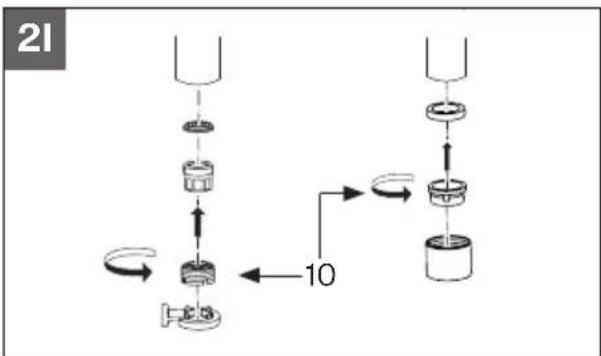

1. Réinstaller l'aurateur (13) et s'assurer que tout fonctionne correctement.

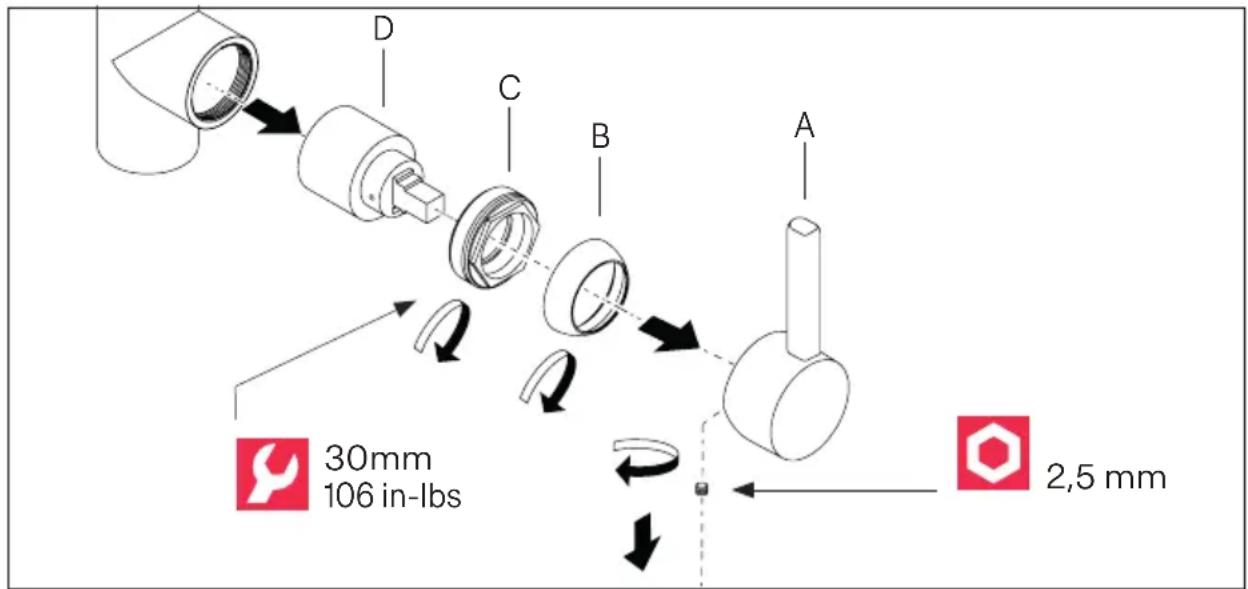

Remplacement de la cartouche

1. Couper l'alimentation d'eau vers le robinet.
2. Ouvrir brievement le robinet pour éliminer la pression à l'intérieur.
3. Placer la poignée du robinet en position « OFF »
4. Demonter la vis de pression de l'ensemble poignee (A) à l'aide d'une clé Allen de 2,5 mm.
5. Soulever la poignée (A) du corps du robinet.
6. Dévisser le capuchon de cartouche (B) du corps du robinet.
7. Dévisser l'écrou de blocage de cartouche (C).
8. Soulever la cartouche à disque céramique (D) du corps et la replacer par une pièce neue. S'assurer que les deux ergots en bas de la cartouche sont bien positionnés dans les trous correspondants sur la base du corps.
9. Remonter le robinet en procedant dans l'ordre inverse.
10. Vérifier l'absence de fuites.

Entretien général

Nettoyer régulierement l'áérateur pour éliminer les dépôts.

Ne pas utiliser de détergents agressifs, de solvants, de produits chimiques, spécialement du CHLORE, ou des éponges métalliques, car ceux-ci pourraient endommager la finition de la surface. Toujours nettoyer avec une éponge douce et de l'eau savonneuse.

Ne pas stocker de produits chimiques ou détergents à proximé immediate du robinet et des flexibles de raccordement. Les vapeurs des produits chimiques peuvent être à l'origine de dommages.

Attention! Pour l'installation à l'extérieur, le produit doit être protégé des températures de gel. Débranchez les tuyaux d'alimentation en eau chaude et froide de la maison, ouvrez la polgnée pour évacuer toute l'eau. Recouvre le robinet d'un revétement protecteur pour le garder au chaud.

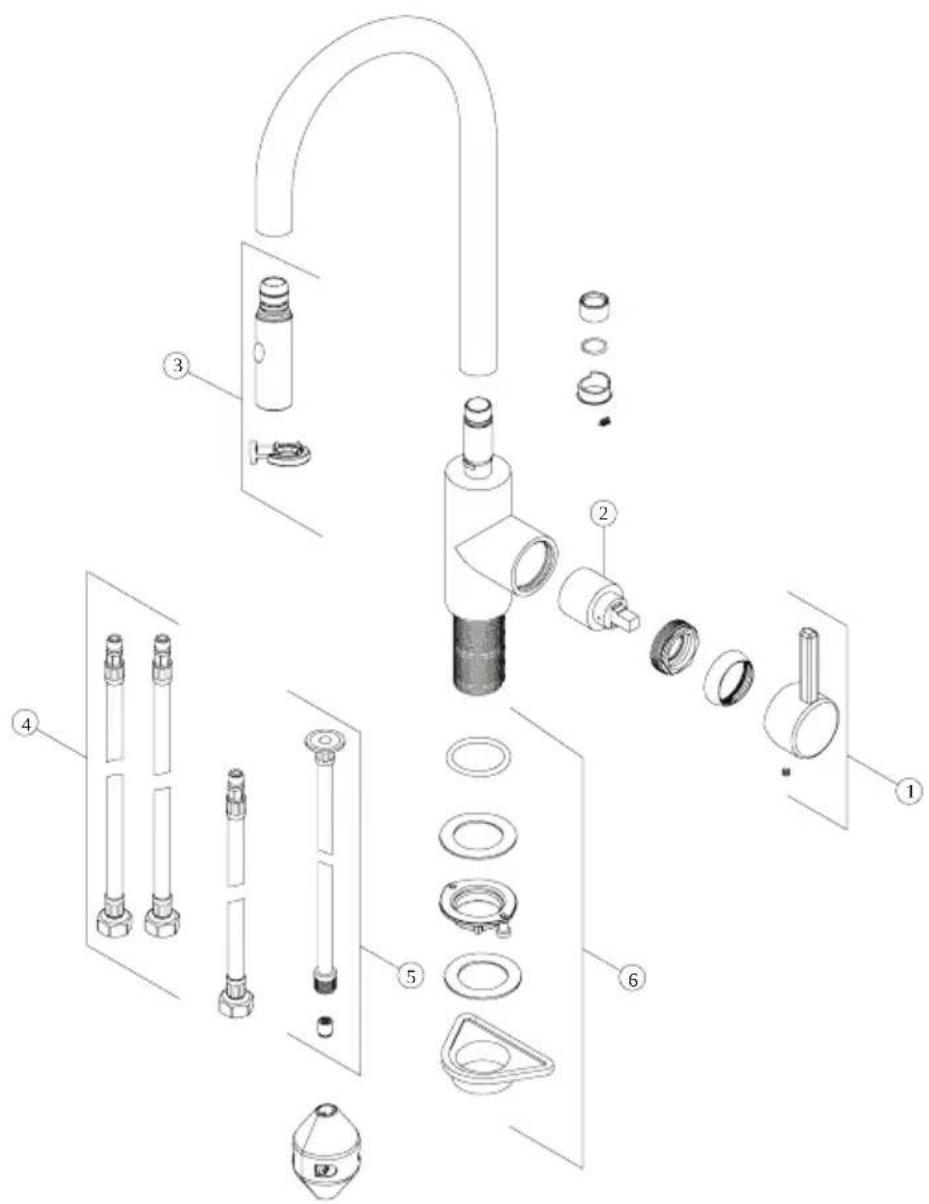

Liste des pieces de rechange/de remplacement EOS-PD-316 / 304 / IBK / GLD et EOS-PR-304 / IBK / GLD

1	F4202* Ensemble poignée
2	F206502 Cartouche
3	F3319* Ensemble tête de pulverisation
4	F3320 Flexible d'alimentation en eau chaude et froide
5	F3321 Flexible de laouchette extractible
6	F4203 Jeu de fixation

*Doit specifier la finition

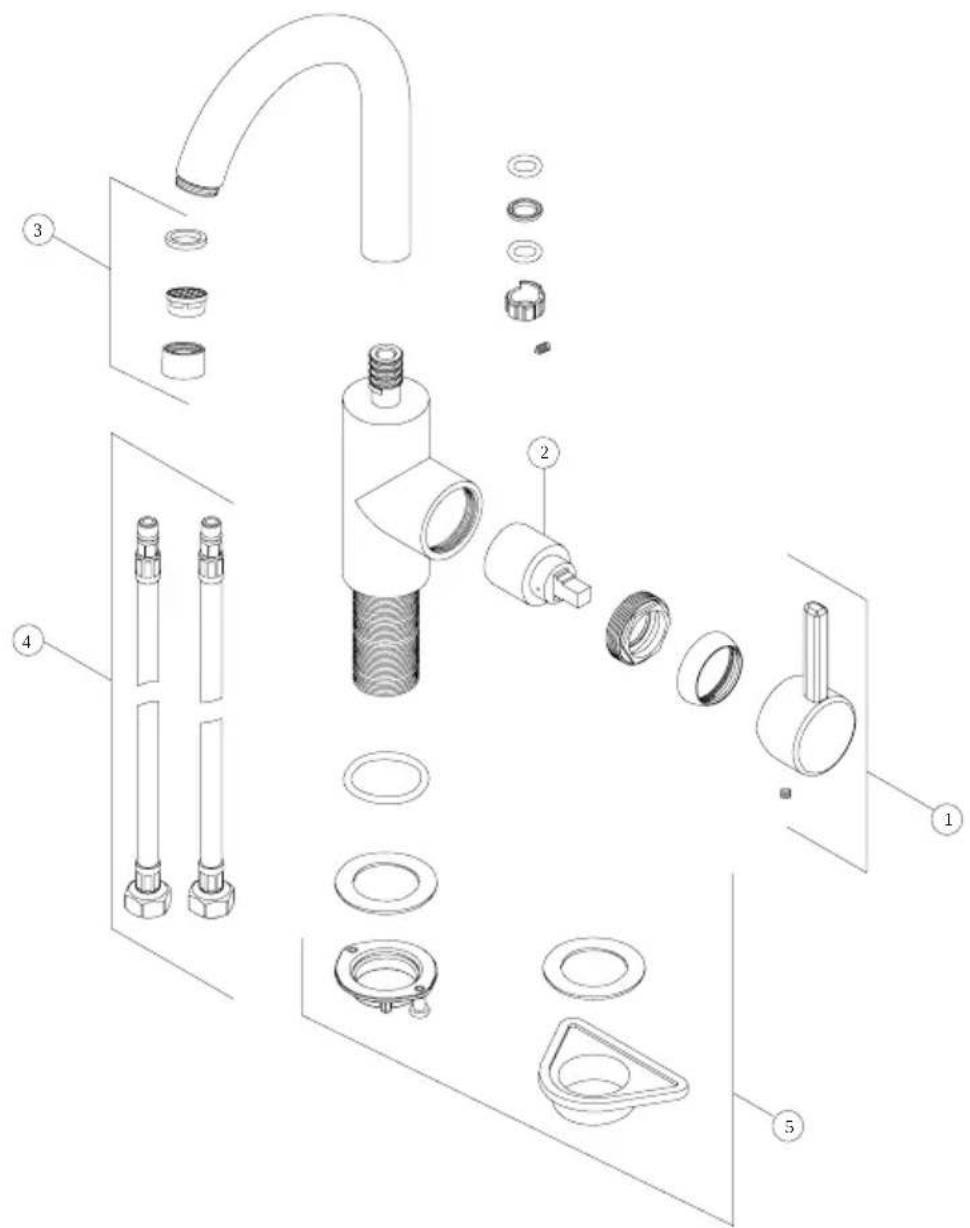

Liste des pieces de rechange/de remplacement EOS-BR-304/IBK/GLD

1 F4202* Ensemble poignée

2 F206502 Cartouche

3 F3322* Aerateur et joint torique

4 F3320 Flexible d'alimentation en eau chaude et froide

5 F4203 Jeu de fixation

*Doit specifier la finition

Pour de plus amples informations sur nos produits, leur installation et la garantie, veuilles contacter notre service clients :
