Tipo de producto	Grifo de cocina de dos manijas
Modelo	UNJ-HC-304
Marca	Franke
Presión de agua recomendada	35-75 PSI (2,4-5 bar)
Presión máxima de agua	145 PSI (10 bar)
Temperatura del agua caliente recomendada	120-140°F (50-60°C)
Diámetro del orificio de montaje	32 mm (1-1/4 pulg)
Funciones principales	Distribución de agua caliente y agua filtrada por separado, caño giratorio de 360°
Número de vías	2 vías (agua caliente y agua filtrada)
Conexión de agua fría	Tubo de polietileno de 3/8" con conector push-in
Conexión de agua caliente	Tubo de polietileno de 1/4" y manguera de silicona de alta temperatura
Cartucho	Cartucho cerámico reemplazable (ref. F3401 para agua fría, F3402 para agua caliente)
Material	No especificado, probablemente acabado cromado
Mantenimiento y limpieza	Esponja suave y agua jabonosa, evitar detergentes agresivos y cloro
Seguridad	No accionar las dos manijas simultáneamente para evitar sobrepresión en el tanque; se recomienda instalación por un fontanero profesional
Piezas de repuesto	Cartuchos (F3401, F3402), kit conector (F3403), conjunto de manijas (F3440), mangueras (F3405, 10305), adaptadores (F3406, F3438), conjunto de fijación (F3408), kit de silicona (F3409)
Reparabilidad	Cartucho reemplazable fácilmente con llave Allen de 2,5 mm; piezas disponibles
Normas	ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2021, NSF 372, conforme a energía de California y DOE

Preguntas frecuentes - UNJ-HC-304 FRANKE

¿Cuál es la presión de agua recomendada para el grifo Franke UNJ-HC-304?

La presión de agua recomendada es de 35 a 75 PSI (2,4 a 5 bar). La presión máxima es de 145 PSI (10 bar).

¿Qué tipos de agua distribuye el grifo UNJ-HC-304?

Este grifo distribuye agua caliente y agua filtrada por separado a través de dos manijas distintas.

¿Cómo instalar el grifo UNJ-HC-304?

La instalación requiere perforar un agujero de 32 mm, fijar el grifo con la base y placa de fijación, luego conectar los tubos: 3/8" para agua fría, 1/4" para agua filtrada y una manguera de silicona para agua caliente. Apretar las conexiones solo a mano.

¿Puedo usar componentes que no sean Franke con este grifo?

Franke recomienda encarecidamente usar únicamente componentes Franke originales (filtración, tanques) para garantizar el funcionamiento y la seguridad.

¿Cómo reemplazar el cartucho del grifo?

Corte el agua, abra brevemente el grifo para liberar la presión, desmonte la manija con una llave Allen de 2,5 mm, desenrosque el kit conector y la tuerca de bloqueo, luego reemplace el cartucho cerámico.

¿Qué hacer si el grifo gotea?

Verifique que los conectores push-in estén bien insertados y apretados a mano. Si la fuga persiste, puede ser necesario reemplazar el cartucho o contactar al servicio al cliente.

¿Puede girar el caño del grifo?

Sí, el caño tiene capacidad de giro de 360° para facilitar su uso.

¿Cómo mantener el acabado del grifo?

Limpie con una esponja suave y agua jabonosa. Evite detergentes agresivos, cloro y esponjas metálicas que podrían dañar la superficie.

¿Cuáles son las precauciones de seguridad a seguir?

No accione las dos manijas al mismo tiempo para evitar una sobrepresión en el tanque de calentamiento. En caso de ausencia prolongada, siga las instrucciones de parada estacional para el sistema de filtración.

¿Dónde puedo encontrar piezas de repuesto para el UNJ-HC-304?

Las piezas de repuesto se enumeran en el manual: cartuchos (F3401, F3402), kit conector (F3403), conjunto de manijas (F3440), mangueras, adaptadores y kit de fijación. Contacte a Franke al 1-800-626-5771 o en www.franke.com.

MANUAL DE USUARIO UNJ-HC-304 FRANKE

Manual de instalación Grifo de cocina

Información general 16

Contenido de la caja 16

Datos técnicos 17

Instrucciones de instalación 17

Antes de empezar 17

Opciones de instalación de agua caliente: 17

Opciones de instalación de agua fría: 17

Pasos preliminares 18

Instrucciones de instalación UNJ-FW-304 19

Instrucciones de instalación UNJ-HO-304/UNJ-HC-304 20

Uso y mantenimiento 21

Uso 21

Mantenimiento general 22

Sustitución del cartucho 22

Lista de partes/refacciones UNJ-HO-304

Lista de partes/refacciones UNJ-HC-304

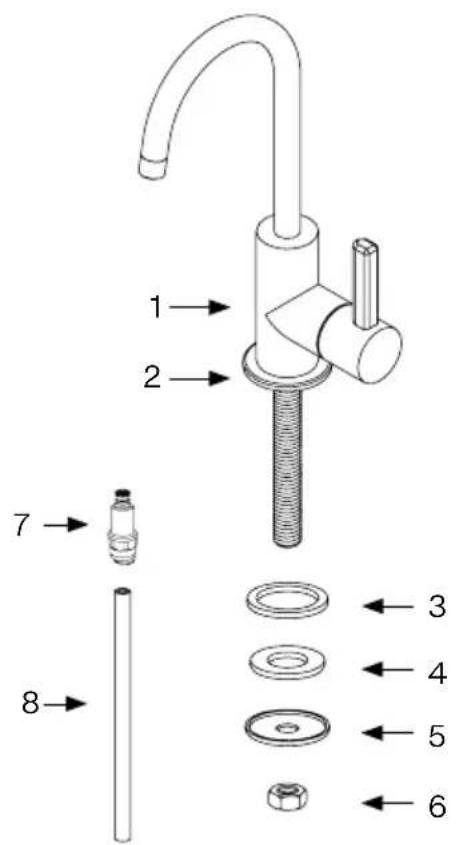

Contenido de la caja

UNJ-HO-304 UNJ-HC-304 UNJ-FW-304

1. Montaje del grifo
2. Tuerca de fijación
3. Escudo de armas
4. Empuje de 1/4'' fitting
5. Arandela de goma del escudo
6. Tubo de polietileno de 1/4"
7. Arandela de goma
8. Empujé de 3/8" fitting
9. Brida de plástico
10. Tubo de polietileno de 3/8"
11. Placa de fijación
12. Tubo de silicona
13. Abrazaderas de plástico
14. Montaje del grifo
15. Escudo de armas
16. Arandela de goma del escudo
17. Arandela de goma
18. Placa de prensa
19. Tuerca de fijación
20. Empuje de 3/8'' fitting
21. Tubo de polietileno de 3/8

Nota: Póngase en contacto con nosotros inmediatamente si detecta inconsistencias.

Teléfono: 1-800-626-5771

Internet: www.franke.com

Correo electrónico: [e-mail]

Datos técnicos

Datas de operación Valor
Presión de agua (recomendada)	35-75 PSI	2.4-5 bar	240-500 kPa
Presión del agua (máx.) 145 PSI 10 bar 1000 kPa
Temperatura del agua caliente (recomendada)	120-140°F	50-60°C
Tamaño del agujero para el grifo 1-1/4” 32 mm

Certifica que esta llave cumple con ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2021: Q < 1, NSF 372. La llave también cumple con los requisitos de uso del agua de la Comisión de Energía de California y del Departamento de Energía de los EE. UU.

Instrucciones de instalación

Antes de empezar

Para obtener los mejores resultados, Franke recomienda que este grifo sea instalado por un plomero profesional con licencia. El instalador debe familiarizarse con la forma en que se instalará esta llave de suministro y funcionará como parte de un arreglo de suministro de agua en el punto de uso antes de que se instalen los productos, ya que existen varias opciones de instalación. Asegúrese de observar todos los códigos locales de plomería y construcción durante la instalación.

Oportunidades de instalación de agua caliente:

Los dispensadores de la serie UNJ-HO-304 ofrecen solo agua caliente. Se requiere que estos dispensadores se utilicen junto con una unidad de tanque de calentamiento Franke. El uso de un sistema de filtración Franke además del tanque de calefacción es opcional, pero se recomienda encarecidamente para prolongar la vida útil y favorecer el rendimiento del tanque de calor, así

como para proporcionar agua de calidad mucho mayor en comparación con el agua que entra en el tanque sin filtrar.

Los dispensadores de las series UNJ-HC-304 ofrecen agua caliente y filtrada por separado. Estos dispensadores deben utilizarse junto con una unidad de calefacción Franke y un sistema de filtración Franke.

• Un tubo de polietileno de 3/8 para el suministro de agua fría en el grifo de distribución.
• Un tubo de polietileno de 1/4 para el agua filtrada desde el grifo dispensador hasta la unidad del tanque de calefacción.
• Un tubo opaco de silicona de alta temperatura para el agua caliente del tanque de calentamiento al grifo dispensador.

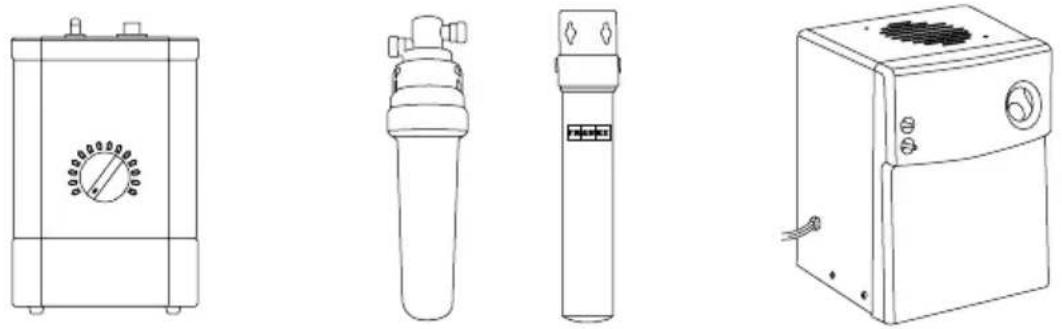

Opciones de instalación de agua fría:

Los dispensadores de las series UNJ-FW-304 proporcionan agua filtrada

Tanque de Calentamiento Sistemas de Filtración Tanque Refrigerador

agua potable, como la opción de agua potable refrigerada. Se requiere que estos dispensadores se usen en conjunto con un sistema de filtración Franke. Para el agua potable refrigerada se requiere una unidad de tanque refrigerador Franke. Estos modelos utilizan un tubo de polietileno de 3/8 para suministrar agua filtrada a los grifos.

Importante: Franke recomienda encarecidamente que se utilicen únicamente componentes genuinos de Franke en conjunto con todos los grifos dispensadores de Franke. No se puede garantizar el funcionamiento de los grifos dispensadores si se utilizan productos de filtración, tanques de calefacción o accesorios que no sean componentes genuinos de Franke.

Pasos preliminares

1. Se recomienda ajustar los componentes y localizar sus posiciones óptimas antes de comenzar la instalación.
2. Asegúrate de que hay suficiente espacio para que las manijas del dispensador se abran completamente sin interferencias.
3. Asegúrese de que todas las conexiones eléctricas y de plomería lleguen a las posiciones de montaje previstas para todos los componentes y que no haya obstrucciones ni curvas pronunciadas en las tuberías.
4. Asegúrese de que la encimera no sea más gruesa de 2 pulgadas.

Importante: Para los pasos subsiguientes, se requiere cortar y encaminar la tubería para adaptarla a la aplicación específica en su casa. Todos los tubos deben ser cortados a escuadra y libres de rebabas. Asegúrese de que no haya ningún daño a menos de 1 pulgada del extremo cortado.

No utilicen ningún tipo de compuestos de sellado. Esto no es necesario para las conexiones de empuje a presión, y el uso de compuestos sellantes podrá causar fugas. Todas las conexiones de los tubos deben ser encaminadas para evitar dobleces agudos y tener suficiente holgura para no forzar las conexiones. Tire suavemente de cada conexión para asegurarse de que estén bien sujetas. Véase el diagrama que figura a continuación para obtener detalles sobre la instalación y el retiro de los tubos.

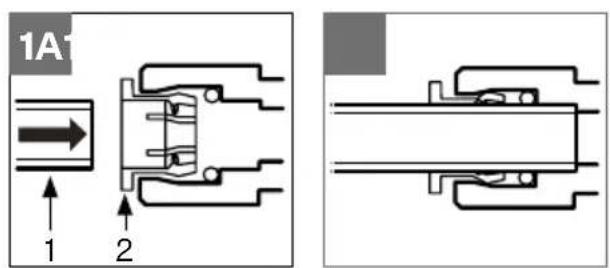

1. Cómo insertar/extraer tubos en las conexiones de ajuste a presión:
2. Inserte el tubo (1) de forma cuadrada (fig. 1A).
3. Asegúrese de insertar los tubos completamente (fig. 1B).

• Para quitarlo, introduzca la pinza (2) y saque el tubo (1) (fig. 1C).

Saque todo el contenido de la caja y compruebe que esté completo.

1. Realice una perforación de 1 - 1 / 4'' de diámetro (32 mm) en la superficie de montaje deseada (si no se encuentra una disponible).
2. Cierre el suministro de agua.

Instrucciones de instalación UNJ-FW-304

1. Retire los accesorios de montaje de la espiga del cuerpo del grifo.

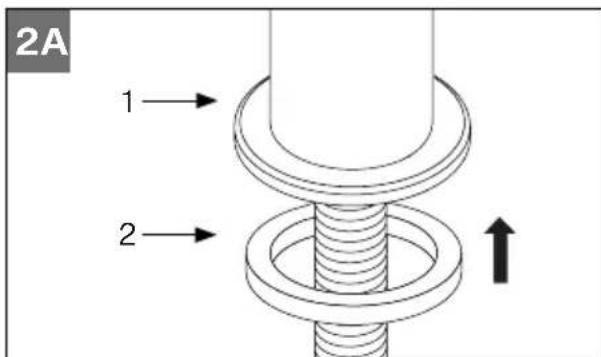

2. Deslice el escudo (1) sobre el mango. Asegúrese de que la arandela de goma (2) está colocada en su asiento en el escudo (fig. 2A).

1. Coloque el grifo en el agujero, orientando el caño hacia la cubeta del fregadero con las asas en posición de girar hacia adelante.

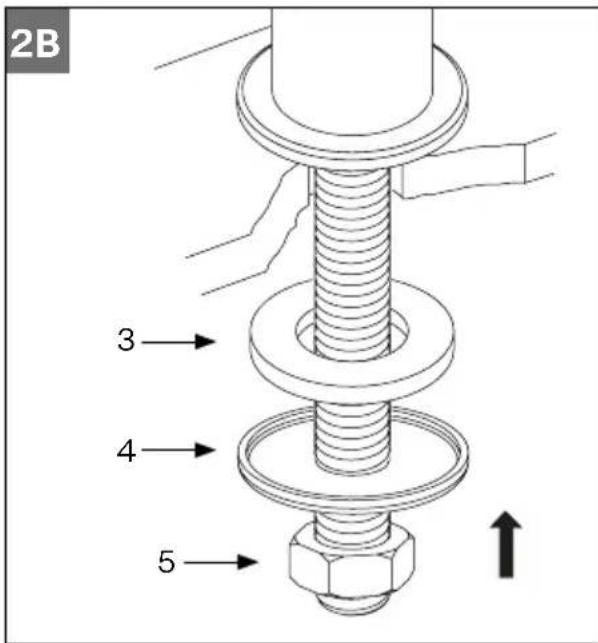

2. Instale los accesorios de montaje como se muestra: arandela de goma (3), placa de prensa (4) y tuerca de fijación (5) (fig. 2B).

1. Conecte el suministro de agua fría al grifo:

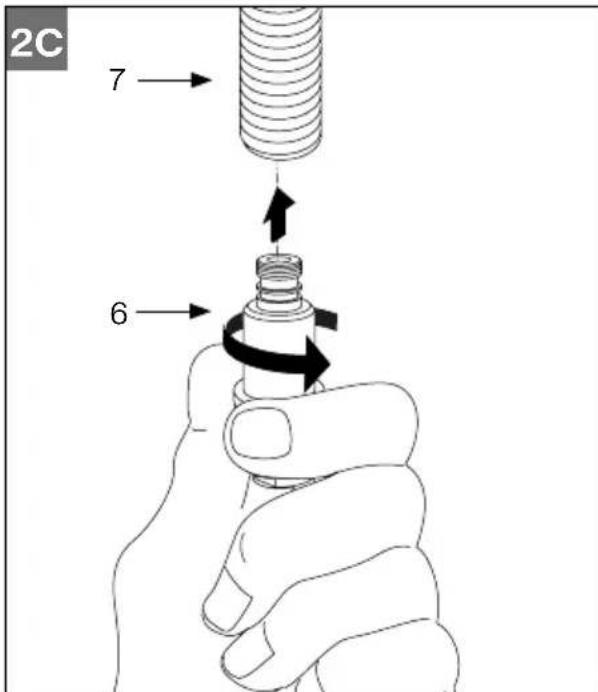

2. Atornille el empuje de 3/8 fitting (6) en el pezón de montaje (7) (fig. 2C).

Ajuste solamente con la mano.

Advertencia: El uso de herramientas para apretar este fitting puede causar fugas.

• Inserte el tubo de polietileno de 3/8 en el empuje fitting (fig. 1A, 1B).

Nota: Debería haber una etiqueta de servicios pegada al politubo. No retire la etiqueta.

1. Conecte el politubo de 3/8 a la calidad del sistema de filtración como se indica en las instrucciones del sistema de filtración.
2. Abra el agua y compruebe si hay fugas.

Instrucciones de instalación UNJ-HO-304/ UNJ-HC-304

1. Retire los accesorios de montaje de la espiga del cuerpo del grifo.

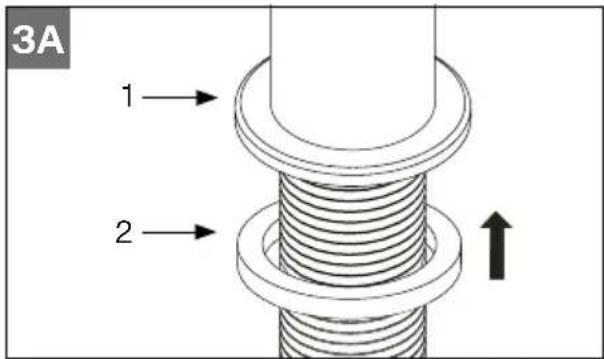

2. Deslice el escudo (1) sobre el mango. Asegúrese de que la arandela de goma (2) está colocada en su asiento en el escudo (fig. 3A).

1. Coloque el grifo en el agujero, orientando el caño hacia la cubeta del fregadero con las asas en posición de girar hacia adelante.

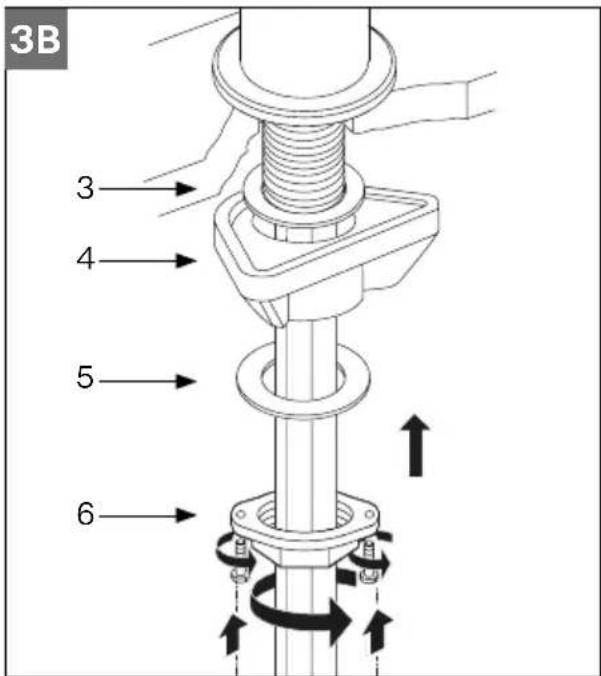

2. Instale los accesorios de montaje como se muestra en el mango: arandela de goma (3), brida de plástico (4), placa de fijación (5) y tuerca de fijación (6) (fig. 3B).
3. Apriete 2 tornillos en la tuerca de fijación para asegurar la tuerca (fig. 3B).

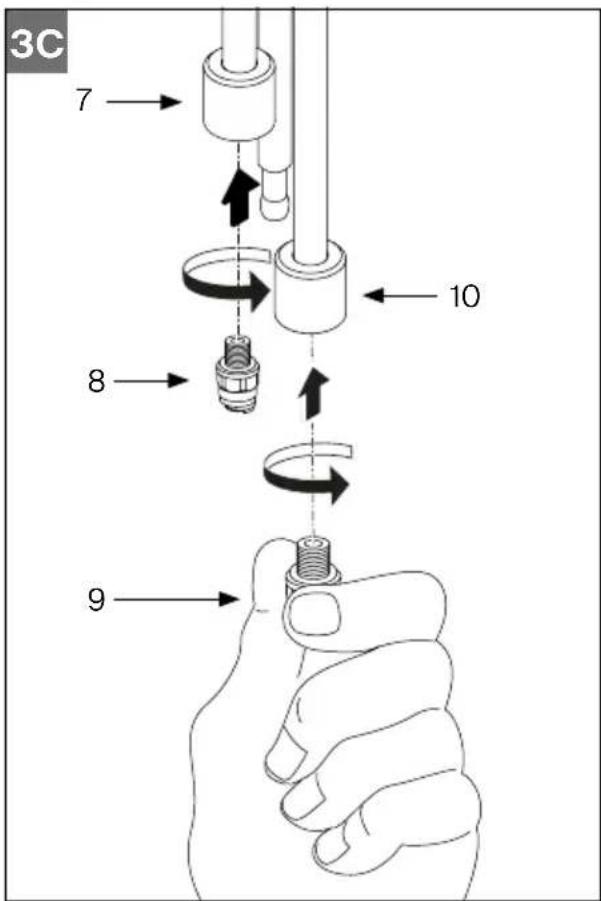

1. Enroscar el empujador de 1/4'' fitting (8) en la entrada de agua caliente (7) y enroscar el empujador de 3/8'' fitting (9) en la entrada de agua fría (10) (fig. 3C). Apretar solo con la mano!

Advertencia: El uso de herramientas para apretar este fitting puede producir fugas.

1. Para el agua fría, conecte el tubo de polietileno de 3/8'' al empujador de 3/8'' fitting (fig. 1A, 1B) y conecte el otro extremo del tubo al sistema de filtración como se indica en las instrucciones del sistema de filtración.

Nota: Debe haber una etiqueta de servicios pegada a las tuberías de suministro de agua del grifo. No quite la etiqueta.

1. Para el agua caliente, conecte el tubo de polietileno de 1/4'' al empujador de 1/4'' fitting (fig. 1A, 1B) y conecte el otro extremo del tubo a la entrada del tanque de calentamiento como se indica en las instrucciones del tanque de calentamiento.

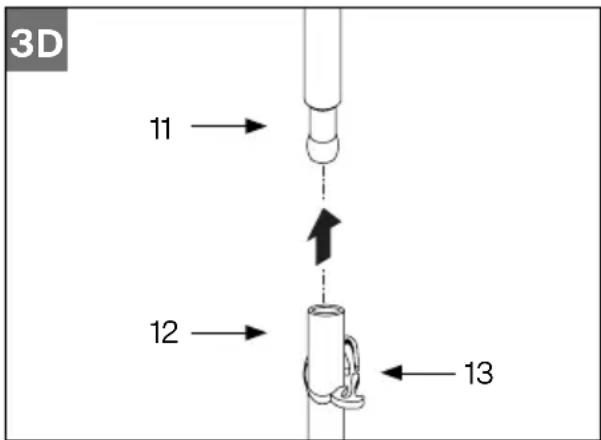

2. Conecte el tubo de silicona para alta temperatura (12) a la boquilla de montaje (11) y asegure el tubo con las abrazaderas de la manguera (13) (fig. 3D).

1. Conecte el otro extremo del tubo de silicona para alta temperatura a la salida del tanque de calentamiento como se indica en las instrucciones del tanque de calentamiento.

Nota: Todos los tubos proporcionados con el grifo están pensados para ser más largos de lo necesario para hacer las conexiones al tanque de calentamiento. Se recomienda cortar estos tubos a la longitud adecuada para eliminar cualquier bucle innecesario o puntos bajos en los tubos antes de su instalación.

1. Abra el agua y compruebe si hay fugas.

Uso y mantenimiento

Uso

Tire de la(s) manija(s) hacia adelante para encender el suministro de agua. Ambas válvulas se mantendrán en la posición de encendido hasta que se giren de nuevo a la posición vertical.

Nota: El caño tiene una capacidad de giro de 360 grados.

Advertencia: No utilice las dos asas al mismo tiempo, ya que puede acumularse

presión en el tanque de calentamiento y hacer que la vejiga se expanda y finalmente reviente. Este tipo de daño no está cubierto por la garantía.

Apagado Estacional: Si planea estar fuera de su casa por periodos de tiempo prolongados, consulte las instrucciones del sistema de filtración y/o del sistema de tanques de calefacción (si corresponde) en las secciones de Invernaje o Apagado Estacional para evitar fallas en el sistema.

Mantenimiento general

No use detergentes fuertes, disolventes, agentes químicos, limpiadores especialmente a base de CLORO, esponjas metálicas, etc. que puedan dañar la superficie y dañar el acabado.

Limpie solo con una esponja suave y agua jabonosa.

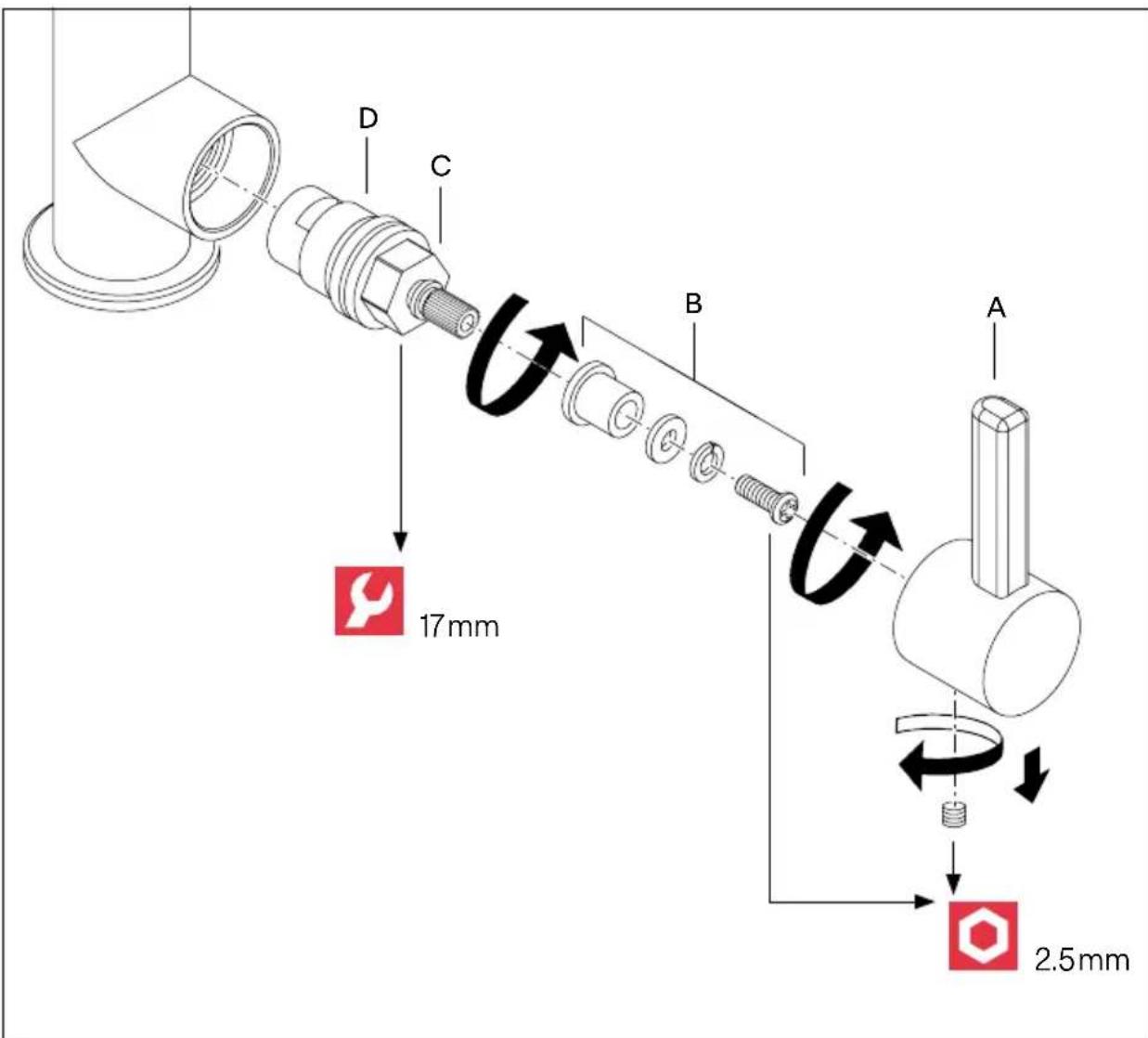

Sustitución del cartucho

1. Interrumpa el suministro de agua a la llave.
2. Abra momentáneamente la llave para liberar cualquier presión residual en el interior de la llave.
3. Gire la palanca de la llave a la posición de "CERRADO".
4. Remueva el tornillo de ajuste del conjunto de la palanca (A) con una llave hexagonal de 2,5 mm.
5. Hale la palanca (A) desde el cuerpo de la llave.
6. Desenrosque el kit del conector del cartucho (B).
7. Desenrosque la tuerca de fijación del cartucho (C).
8. Extraiga el cartucho de disco cerámico (D) del cuerpo y sustitúyalo por uno nuevo.
9. Vuelva a ensamblar la llave siguiendo los mismos pasos en orden inverso.
10. Compruebe que no haya fugas.

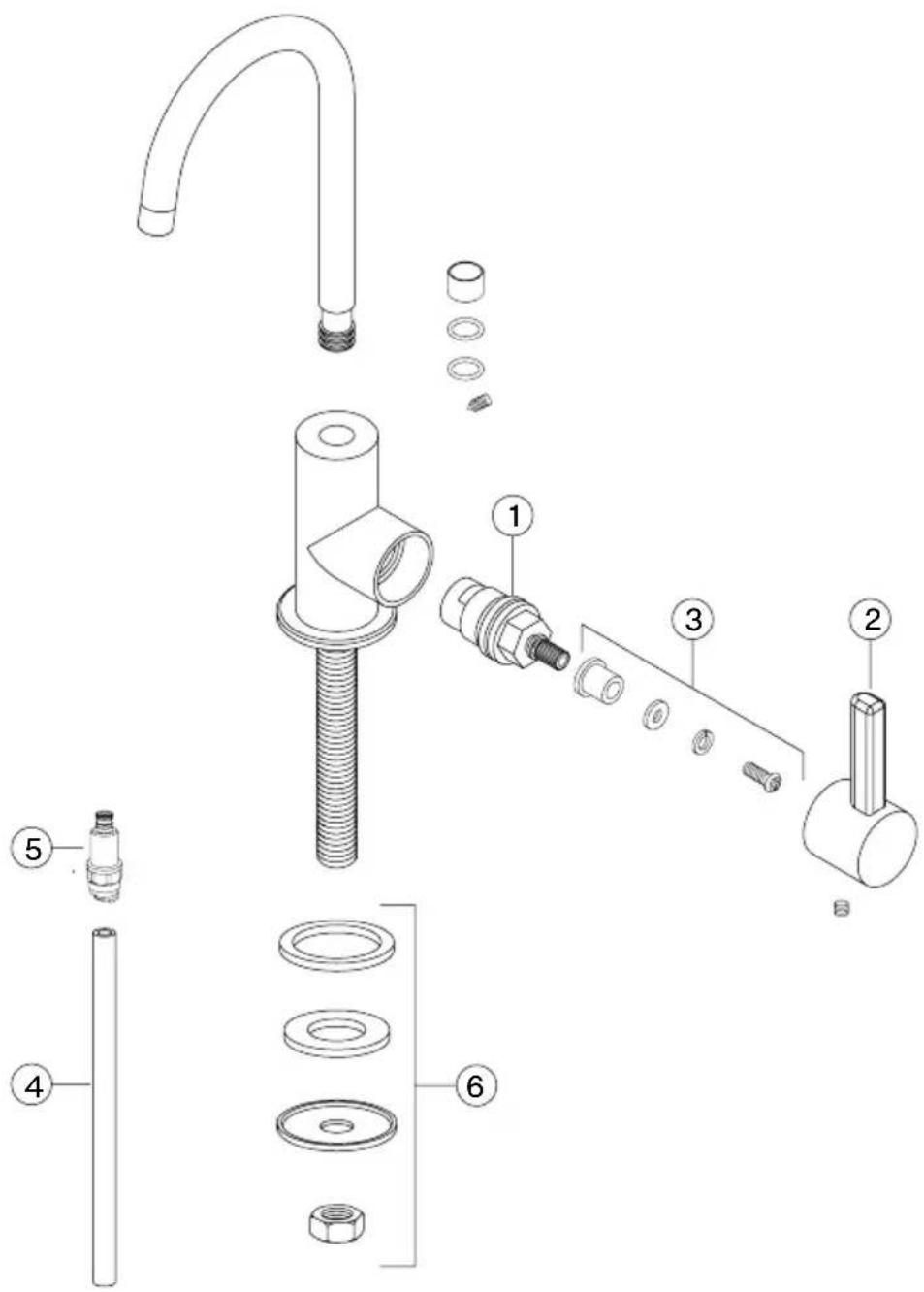

Lista de partes/refacciones UNJ-FW-304

1 F3401 Cartucho de Frío 2 F3440 Ensamblaje de la Manija* 3 F3403 Kit de Conexión de Cartuchos 4 10305 3/8" Tubo de Suministro de Agua 5 F3439 Adaptador de Empuje de 3/8" 6 F3407 Set de Sujeción

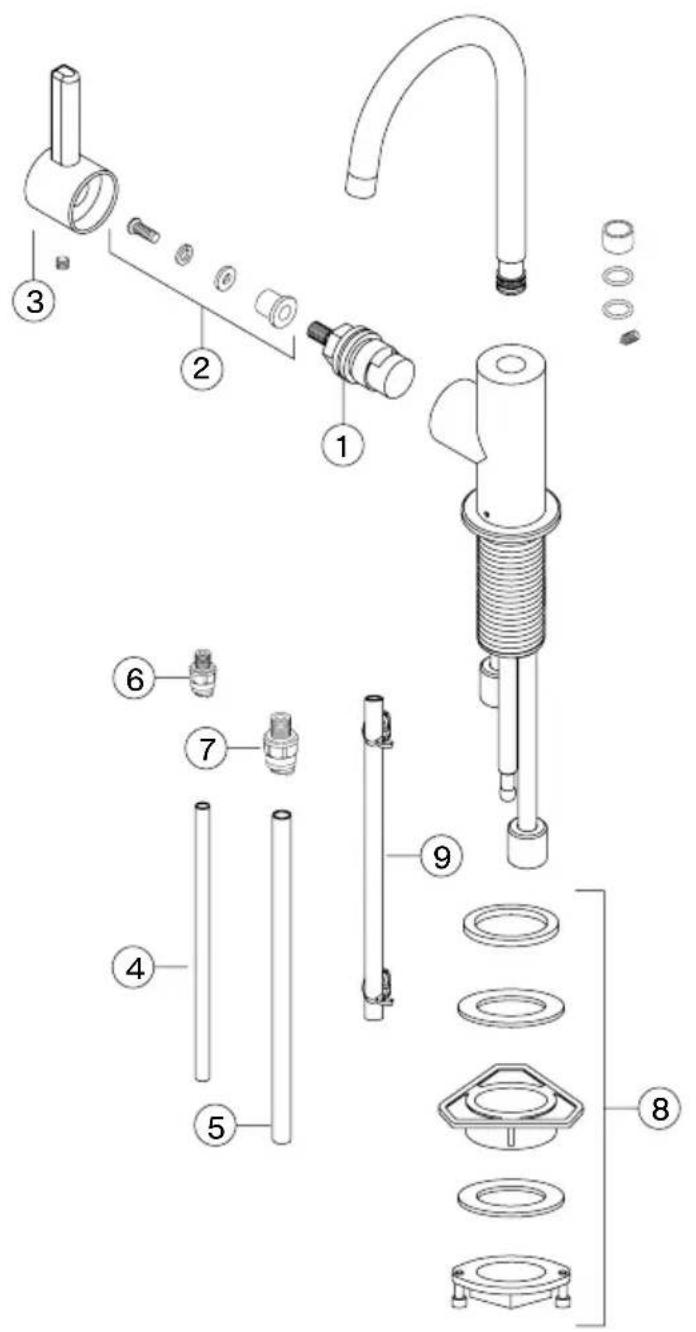

Lista de partes/refacciones UNJ-HO-304

1	F3402 Cartucho Caliente	6	F3406 Adaptador de Empujé de 1/4"
2	F3403 Kit de Conexión de Cartuchos	7	F3438 Adaptador de Empujé de 3/8"
3	F3440 Enamblaje de la Manija*	8	F3408 Set de Sujeción
4	F3405 1/4" Tubo de Suministro de Agua	9	F3409 Kit de tubos de Silicona
5	10305 3/8" Tubo de Suministro de Agua

• Debe especificarse el acabado

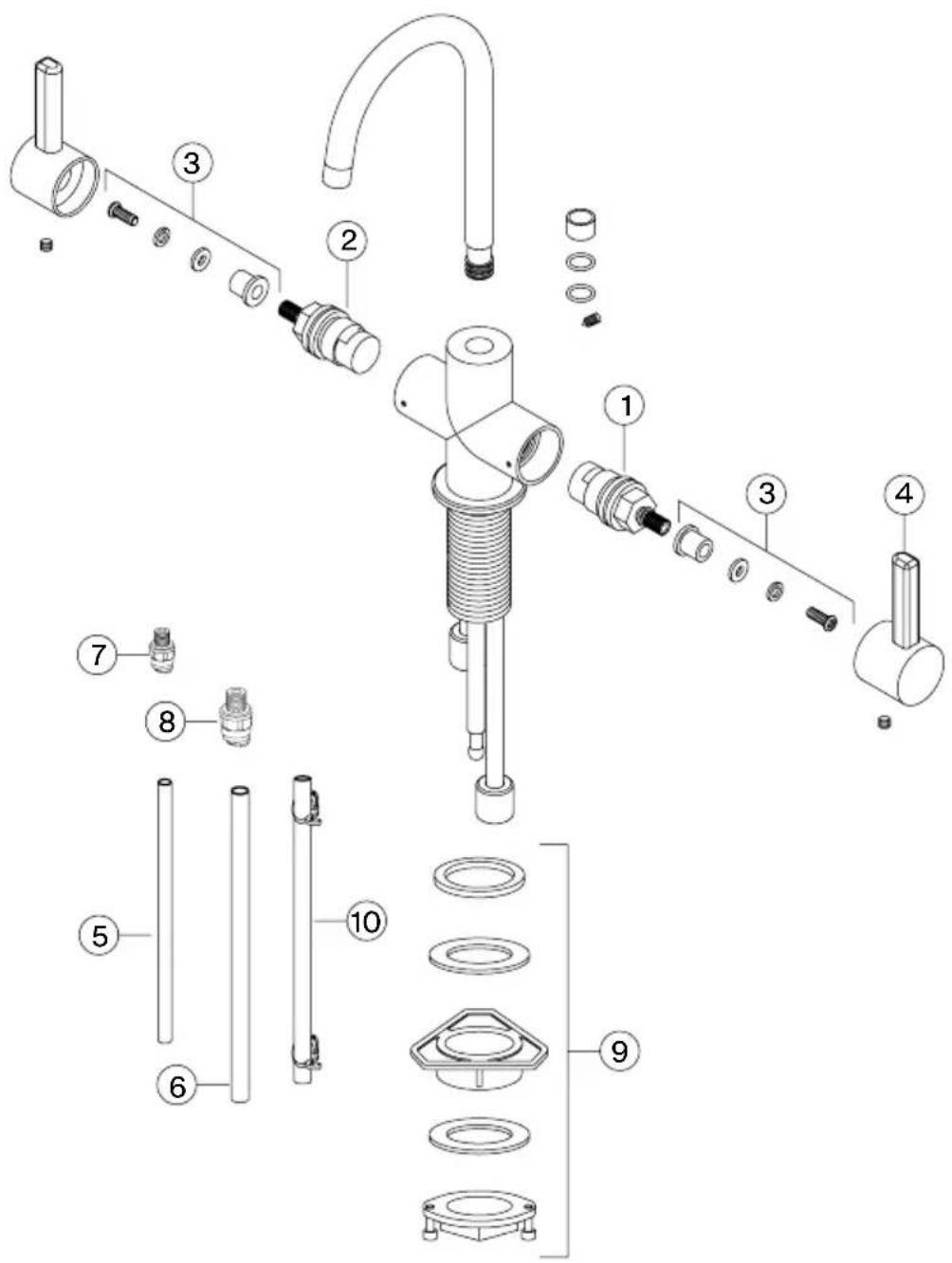

Lista de partes/refacciones UNJ-HC-304

1	F3401 Cartucho de Fruo	6	10305 3/8" Tubo de Suministro de Agua
2	F3402 Cartucho Caliente	7	F3406 Adaptador de Empujé de 1/4"
3	F3403 Kit de Conexión de Cartuchos	8	F3438 Adaptador de Empujé de 3/8"
4	F3440 Enamblaje de la Manija*	9	F3408 Set de Sujeción
5	F3405 1/4" Tubo de Suministro de Agua	10	F3409 Kit de tubos de Silicona

Para cualquier información adicional acerca de nuestros productos, acerca de la instalación o de la garantía, póngase en contacto con nuestro departamento de servicios al cliente:

Teléfono: 1-800-626-5771

[e-mail]

Franke Kindred Canada Ltd.

1000 Franke Kindred Way

Midland, ON LR4 4K9

Phone: [phone]

[e-mail]

Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html
