UNJ-HC-304 - Robinet FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de cuisine à deux poignées
Modèle	UNJ-HC-304
Marque	Franke
Pression d'eau recommandée	35-75 PSI (2,4-5 bar)
Pression d'eau maximale	145 PSI (10 bar)
Température d'eau chaude recommandée	120-140°F (50-60°C)
Diamètre du trou de montage	32 mm (1-1/4 po)
Fonctions principales	Distribution d'eau chaude et d'eau filtrée séparément, bec pivotant à 360°
Nombre de voies	2 voies (eau chaude et eau filtrée)
Raccordement eau froide	Tube poly de 3/8" avec raccord à pousser
Raccordement eau chaude	Tube poly de 1/4" et tuyau silicone haute température
Cartouche	Cartouche céramique remplaçable (réf. F3401 pour eau froide, F3402 pour eau chaude)
Matériau	Non spécifié, finition chromée probable
Entretien et nettoyage	Éponge douce et eau savonneuse, éviter détergents agressifs et chlore
Sécurité	Ne pas actionner les deux poignées simultanément pour éviter surpression dans le réservoir ; installation par un plombier professionnel recommandée
Pièces détachées	Cartouches (F3401, F3402), kit connecteur (F3403), assemblage poignées (F3440), tuyaux (F3405, 10305), adaptateurs (F3406, F3438), ensemble fixation (F3408), kit silicone (F3409)
Réparabilité	Cartouche remplaçable facilement avec clé Allen 2,5 mm ; pièces disponibles
Normes	ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2021, NSF 372, conforme énergie Californie et DOE

FOIRE AUX QUESTIONS - UNJ-HC-304 FRANKE

Quelle est la pression d'eau recommandée pour le robinet Franke UNJ-HC-304 ?

La pression d'eau recommandée est de 35 à 75 PSI (2,4 à 5 bar). La pression maximale est de 145 PSI (10 bar).

Quels types d'eau le robinet UNJ-HC-304 distribue-t-il ?

Ce robinet distribue de l'eau chaude et de l'eau filtrée séparément via deux poignées distinctes.

Comment installer le robinet UNJ-HC-304 ?

L'installation nécessite de percer un trou de 32 mm, de fixer le robinet avec l'écusson et plaque de fixation, puis de raccorder les tubes : 3/8' pour l'eau froide, 1/4' pour l'eau filtrée et un tuyau silicone pour l'eau chaude. Serrer les raccords à la main uniquement.

Puis-je utiliser des composants non Franke avec ce robinet ?

Franke recommande vivement d'utiliser uniquement des composants Franke d'origine (filtration, réservoirs) pour garantir le fonctionnement et la sécurité.

Comment remplacer la cartouche du robinet ?

Coupez l'eau, ouvrez brièvement le robinet pour libérer la pression, démontez la poignée avec une clé Allen de 2,5 mm, dévissez le kit connecteur et l'écrou de blocage, puis remplacez la cartouche céramique.

Que faire si le robinet fuit ?

Vérifiez que les raccords à pousser sont bien enfoncés et serrés à la main. Si la fuite persiste, il peut être nécessaire de remplacer la cartouche ou de contacter le service client.

Le bec du robinet peut-il pivoter ?

Oui, le bec a une capacité de pivotement à 360° pour faciliter l'utilisation.

Comment entretenir la finition du robinet ?

Nettoyez avec une éponge douce et de l'eau savonneuse. Évitez les détergents agressifs, le chlore et les éponges métalliques qui pourraient endommager la surface.

Quelles sont les précautions de sécurité à respecter ?

N'actionnez pas les deux poignées en même temps pour éviter une surpression dans le réservoir de chauffage. En cas d'absence prolongée, suivez les instructions d'arrêt saisonnier pour le système de filtration.

Où puis-je trouver des pièces de rechange pour le UNJ-HC-304 ?

Les pièces détachées sont listées dans la notice : cartouches (F3401, F3402), kit connecteur (F3403), assemblage poignées (F3440), tuyaux, adaptateurs et kit de fixation. Contactez Franke au 1-800-626-5771 ou sur www.franke.com.

MODE D'EMPLOI UNJ-HC-304 FRANKE

FRManuel d'installation Robinet de cuisine

Overview 4

Contents in box 4

Technical data 5

Ces modèles utilisent tous deux 3 tubes pour se connecter au système.

Contenu de l'emballage 28

Caracteristiques techniques 29

Instructions d'installation 29

Avant de commencer 29

Les possibités d'installation d'eau chaude 29

Les possibités d'installation d'eau froide 30

Étapes préliminaires 30

Instructions d'installation UNJ-FW-304 31

Instructions d'installation UNJ-HO-304 / UNJ-HC-304 32

Usage et entretien 33

Usage 33

Entretien général 33

Remplacement de la cartouche 34

35

36

37

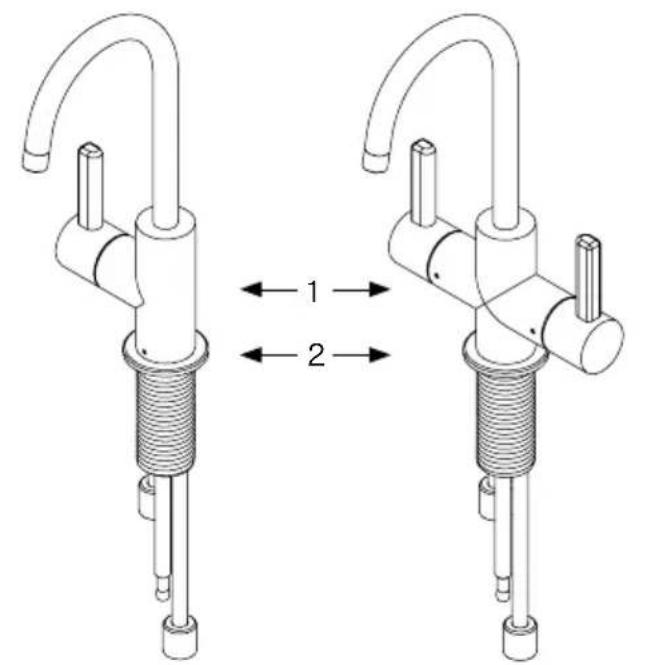

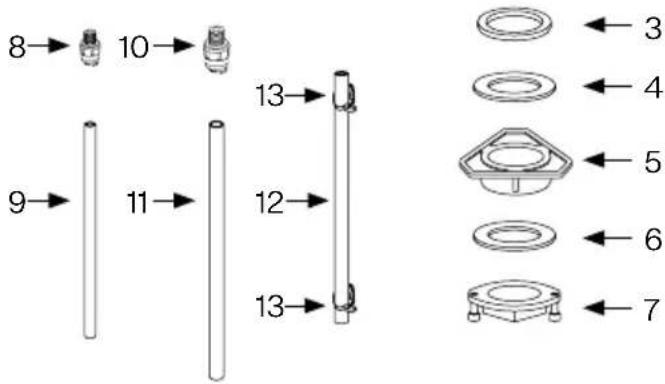

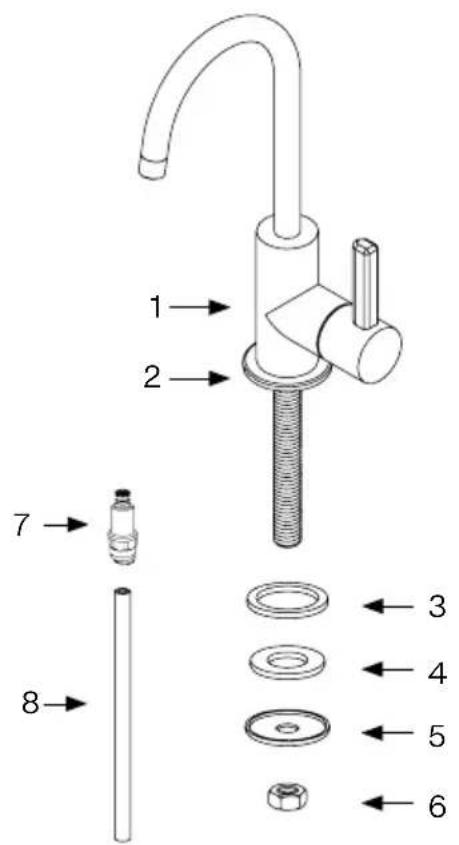

Contenu de l'emballage

UNJ-HO-304 UNJ-HC-304 UNJ-FW-304

1. Ensemble robinet
2. Écusson
3. Rondelle en caoutchouc de l'écusson
4. Rondelle en caoutchouc
5. Bride plastique

6. Plaque de fixation

7. Écrou de serrage

8. Raccord à pousser 1/4"
9. Poly-tube de 1 / 4''
10. Raccord à pousser 3/8
11. Poly-tube de 3/8"
12. Tube de silicone

13. Pinces en plastique

14. Ensemble robinet

15. Écusson
16. Rondelle en caoutchouc de l'écusson
17. Rondelle en caoutchouc
18. Plaque de presse
19. Écrou de serrage
20. Raccord à pousser 3/8"
21. Poly-tube de 3/8

Remarque : Veuillez nous contacter immédiatement en cas d'incohérences.

Telephone: [phone]

Site Web: www.franke.com

Courriel: [e-mail]

Caracteristiques techniques

Caracteristiques d'exploitation Valeur
Pression d'eau (recommendée)	35-75 PSI	2,4-5 bar	240-500 kPa
Pression d'eau (max.) 145 PSI 10 bar 1000 kPa
Température d'eau chaude (recommendée)	120-140°F	50-60°C
Taille du trou de robinet 1-1/4" 32 mm

Atteste que ce robinet est conforme aux normes ASME A112.18.1 / CSA B125.1, NSF/ ANSI/CAN 61-2021: Q < 1 , NSF 372. Le robinet est également conforme aux exigences d'utilisation de l'eau définies par la Commission de l'énergie de Californie et le Département américain de l'Énergie.

Instructions d'installation

Avant de commencer

Pour de plusieurs personnes, les personnes qui ne sont concernées par l'installation d'une plomberie et dont le robinet sera installé. Pour de mesieurs résultats, Franke recommende que ce robinet soit installé par un plombier professionnel agréé. L'instantiateur doit se familiariser avec la façon dont ce robinet sera installé et fonctionnera dans le cadre d'un dispositif de distribution d'eau au point d'utilisation avant que les produits ne soient installés, car il existe plusieurs options d'installation. Veillez à respecter tous les codes locaux de plomberie et de construction lors de l'installation.

Les possibités d'installation d'eau chaude

Les distributeurs des séries
UNJ-HO-304 offer eau chaude
uniquement. Ces distributeurs doivent
étreutilisés en combinaison avec
un réservoir de chauffage Franke.
L'utilisation d'un système Franke
filtration en plus du réservoir de
chauffage est facultative, mais fortement
recommendée afin de prolonger la durée
de vie et d'améliorer les performances
du réservoir de chauffage, ainsi que de

fournir une eau de bienonneilleure qualite que I'eau qui entre dans le réservoir sous filtered.

Les distributeurs des séries UNJ-HC-304 offer eau chaude et filtered eau séparément. Ces distributeurs doivent être utilisés en combinaison avec un apparéil de chauffage Franke et un système.

Ces modèles utilisent tous deux 3 tubes pour se connecter au système.

• Un tube polyvalent de 3/8 pour l'alimentation en eau froide du robinet de distribution.
• Un tube polyvalent de 1/4 pour transporter l'eau de filtered du robinet de distribution au réservoir de chauffage.
• Un tuyau en silicone opaque à haute température pour transporter l'eau chauffée du réservoir de chauffage vers le robinet de distribution.

Réservoir de chauffage

Systèmes de filtration

Réservoir d'eau glacée

Les possibités d'installation d'eau floide

Les distributeurs des séries UNJ-FW-304 fournissant de l'eau potable filtered ainsi que la possibilité d'eau potable réfrigérée. Ces distributeurs doivent être utilisés en combinaison avec un système Franke filtration. Pour l'eau potable réfrigérée, une unité de réservoir de refroidissement Franke est nécessaire. Ces modèles utilisent un tube polyvalent de 3/8" pour alimenter les robinets en eau de filtered.

Important: Franke recommende vivement de n'utiliser que des composants Franke d'origine dans les tan-dem avec tous les robinets distributeurs Franke. Le fonctionnement des robinets de distribution ne peut etre garantien cas d'utilisation de produits filtration, de réservoirs de chauffage ou d'accessoires autres que des composants Franke d'origine.

Étapes préliminaires

1. Il est recommandé de prendre les composants et de localiser leur positions optimes avant de commencer l'installation.

2. Assurez-vous qu'il y a un espace suffisant pour que la ou les poignées du distributeur s'ouvre complètement sans interférence.

3. Assurez-vous que toutes les connexions de plomberie et électriques atteindre les positions de montage prévues pour tous les composants et qu'il n'y aura pas d'obstruction ou de coudes brusques dans la plomberie.

4. Assurez-vous que l'épaisseur du comptoir ne dépasse pas 2^ .

Important: Pour les étapes suivantes, il sera nécessaire de couper et d'acheminer les tubes vers fit l'application spécifique à votre domicile. Tous les tubes doivent être coupés à angle droit et exempts de Bavures. Assurez-vous qu'il n'y aaucun dommage à moins de 1" de l'extrémité coupée.

N'utilisent aucune forme de mastic d'étanchéité. Cela n'est pas nécessaire pour les connexions „push fit“, et l'utilisation de mastics d'étanchéité pourrait provoquer des fuites. Tous les raccords de tuyaux doivent être acheminés de manière à éviter les coudes brusques et avoir suffisamment de jeu pour éviter de forcer les raccords. Tirez doucement sur chaque connexion pour vous assurer qu'elles sont bien fixées. Voir le schéma ci-dessous pour plus de détails sur l'installation et le retrait des tuyaux.

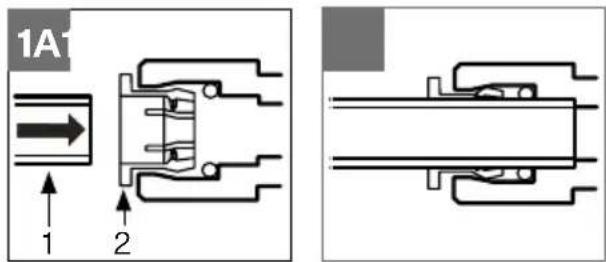

1. Comment insérer/retirer les tubes dans les raccords à emboitement:

2. Insérez le tube (1) carrément (fig. 1A).

3. Veillez à insérer complètement le tube (fig. 1B).

• Pour l'enlever, enforcez la pince de serrage (2) et retirez le tube (1) (fig. 1C).

1. Sortir tous les éléments de l'emballage et en vérifier l'intégrality.
2. Percez un trou de montage de 32 mm de diamètre dans la position souhaltee (s'il n'y en a pas).
3. Couper l'alimentation en eau.

Instructions d'installation UNJ-FW-304

1. Retirer les pieces de fixation de la tige du corps du robinet.

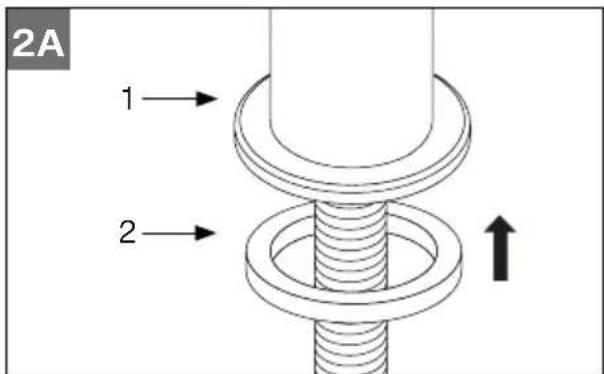

2. Faites glisser l'écusson (1) sur la tige. Assurez-vous que la rondelle en caoutchouc (2) est bien positionné dans son siège dans la plaque (fig. 2A).

1. Placez le robinet dans le trou, en orientant le bec vers la cuvette de l'évier avec les poignées en position pour tourner vers l'avant.

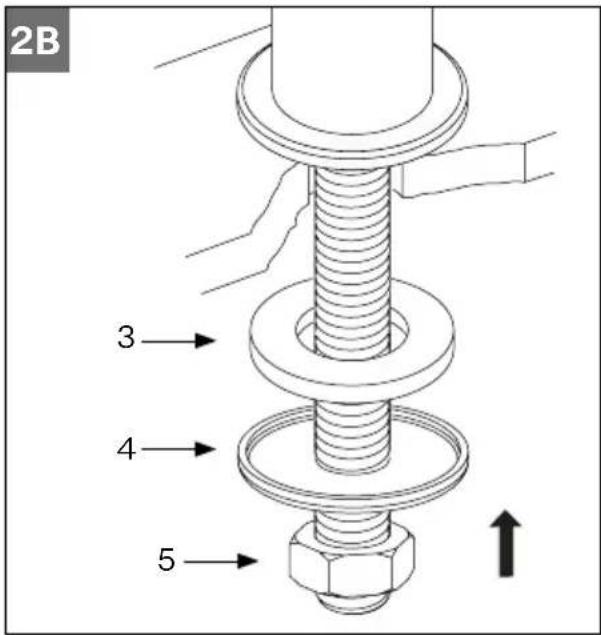

2. Installer le matériel de montage comme indiqué: rondelle en caoutchouc (3), plaque de presse (4) et écrou de serrage (5) (fig. 2B).

1. Raccordez l'alimentation en eau froide au robinet:

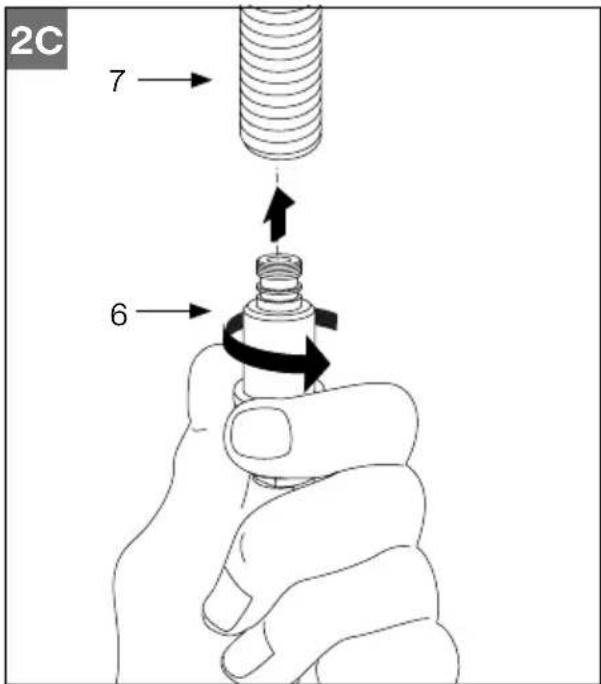

2. Visser 3/8 pousser fitting (6) dans le raccord de montage (7) (fig. 2C), en serrer à la main seulement.

Avertissement: L'utilisation d'outils pour serrer ce raccord peut entraîner des fuites!

• Insérez le poly-tube de 3/8'' dans le raccord à pouvoir (fig. 1A, 1B).

Note: Une étiquette de service doit être apposée sur le poly-tube. Ne pas enlever l'étiquette.

1. Branchez le poly-tube 3 / 8'' à la sortie du système de filtration comme indiqué dans les instructions du système de filtration.
2. Ouvrez l'eau et vérifiez s'il y a des fuites.

Instructions d'installation UNJ-HO-304 / UNJ-HC-304

1. Retirer les pièces de fixation de la tige du corps du robinet.

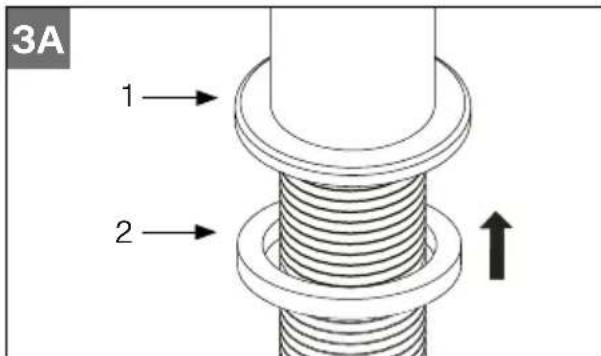

2. Faites glisser l'écusson (1) sur la tige. Assurezvous que la rondelle en caoutchouc (2) est bien positionné dans son siege dans la plaque (fig. 3A).

1. Placez le robinet dans le trou, en orientant le bec vers la cuvette de l'évier avec les poignées en position pour tourner vers l'avant.

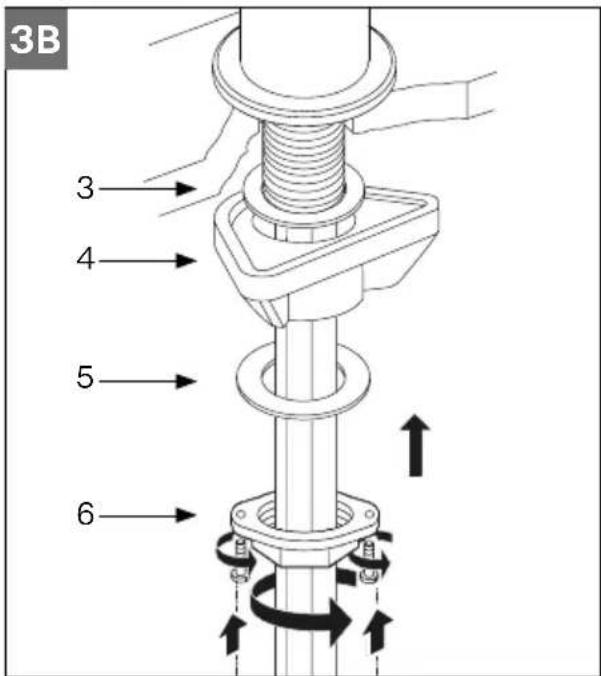

2. Installez le matériel de montage comme indiqué sur la tige : rondelle en caoutchouc (3), bride plastique (4), plaque de fixation (5) et écrou de serrage (6) (fig. 3B).
3. Serrez 2 vis dans l'écrou de serrage (6) pour fixer l'écrou (fig. 3B).

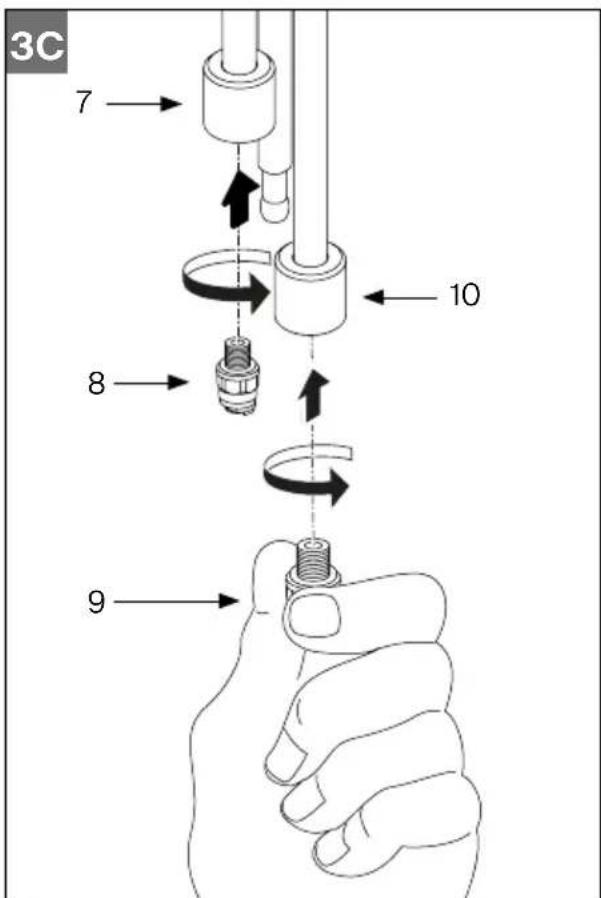

1. Vissez le pouvoir 1 / 4'' fitting (8) dans l'entrée d'eau chaude (7) et vissez le pouvoir 3 / 8'' fitting (9) dans l'entrée d'eau froide (10) (fig. 3C). Serrer à la main seulement!

Avertissement: L'utilisation d'outils pour serrer ce raccord peut entraîner des fuites!

1. Pour le côté froid, connectez le tube poly de 3/8 à l'adaptateur de 3/8 fitting (fig. 1A, 1B) et connectez l'autre extrémité du tube au système filtration comme indiqué dans les instructions du système filtration.

Note: Une étiquette de service doit être apposée sur les tuyaux d'alimentation en eau du robinet. N'enlevez pas l'étiquette!

1. Pour le côté chaud, raccordez le tube poly de 1/4" à l'adaptateur de 1/4" fitting (fig. 1A, 1B) et raccordez l'autre extrémité du tube à l'entrée du réservoir de chauffage comme indiquedans les instructions du réservoir de chauffage.

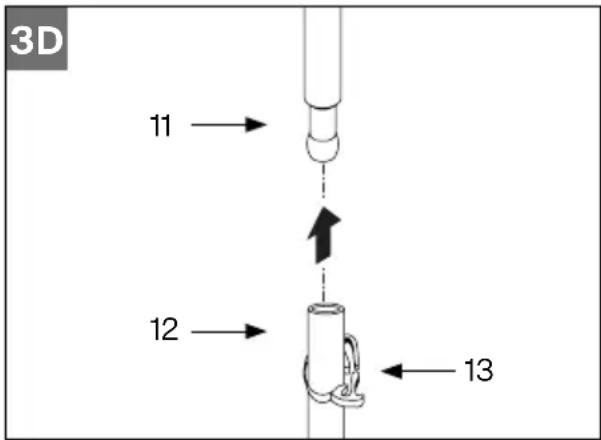

2. Connectez ensuite le tuyau en silicone haute température (12) au raccord de montage (11) et fixez le tuyau à l'aide des colliers de serrage (13) (fig. 3D).

1. Raccordez l'autre extrémité du tuyau en silicone haute température à la sortie du réservoir de chauffage comme indiquédans les instructions du réservoir de chauffage.

Note: Tous les tuyaux fournis avec le robinet sont prevus pour etre plus longs que ce qui est nécessaire pour effectuer les raccordements au réservoir de chauffage. Il est recommandé de couper ces tubes à la bonne longueur pour éliminer toute boucle inutile ou tout point bas dans les tubes après leur installation.

1. Ouvrez l'eau et vérifie s'il y a des fuites.

Usage et entretien

Usage

Tirez la ou les poignées vers l'avant pour ouvrir l'alimentation en eau. Les deux valves resteront en position « ON » jusqu'à ce qu'elles soient remises en position verticalie.

Note: Le beca une capacité de pivotement 360^ .

Avertissement: N'actionnez pas les deux poignées en même temps, car cela peut creer une pression dans le réservoir de chauffage et provoquer l'expansion de la vessie qui finira par éclater. De tels

dommages ne sont pas couverts par la garantie.

Arrêt Saisonnier: Si vous prévoyez de vous éloigner de chez vous pendant de longues périodes, reportez-vous aux instructions du système de filtration et / ou du système de réserve de chauffage (le cas échéant) dans les sections Hivernage ou Arrêt Saisonnier pour éviter les pannes du système.

Entretien général

N'utilizez pas de détergents agressifs, de solvants, d'agents chimiques, en

particulier de nettoyants à base de CHLORE, dépONGes métalliques, etc. qui poursaient endommager la surface et endommager la finition. Nettoyez uniquement avec une éponge douce et de l'eau savonneuse.

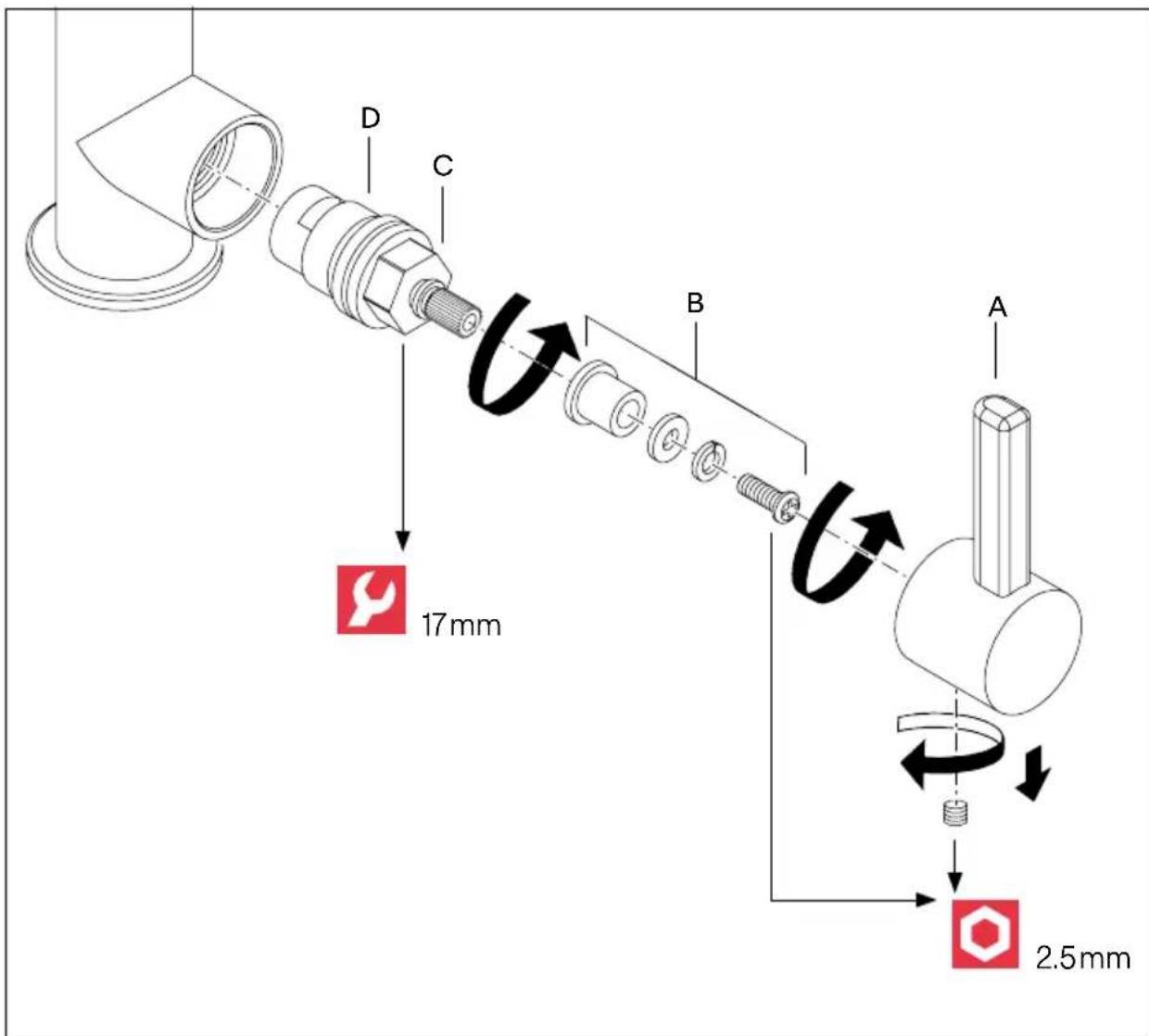

Remplacement de la cartouche

1. Couper l'alimentation d'eau vers le robinet.
2. Ouvrir brievement le robinet pour éliminer la pression à l'intérieur.

3. Placer la poignée du robinet en position « OFF »

4. Demonter la vis de pression de l'ensemble poignee (A) à l'aide d'une cle Allen de 2,5 mm.

5. Soulever la poignée (A) du corps du robinet
6. Dévisser le kit connecteur (B) de la cartouche.
7. Devisser I'ecrou de blocage de cartouche (C).
8. Soulever la cartouche à disque céramique (D) du corps et la remplacer par une pièce neue.
9. Remonter le robinet en procédant dans l'ordre inverse.
10. Verifier l'absence de fujites.

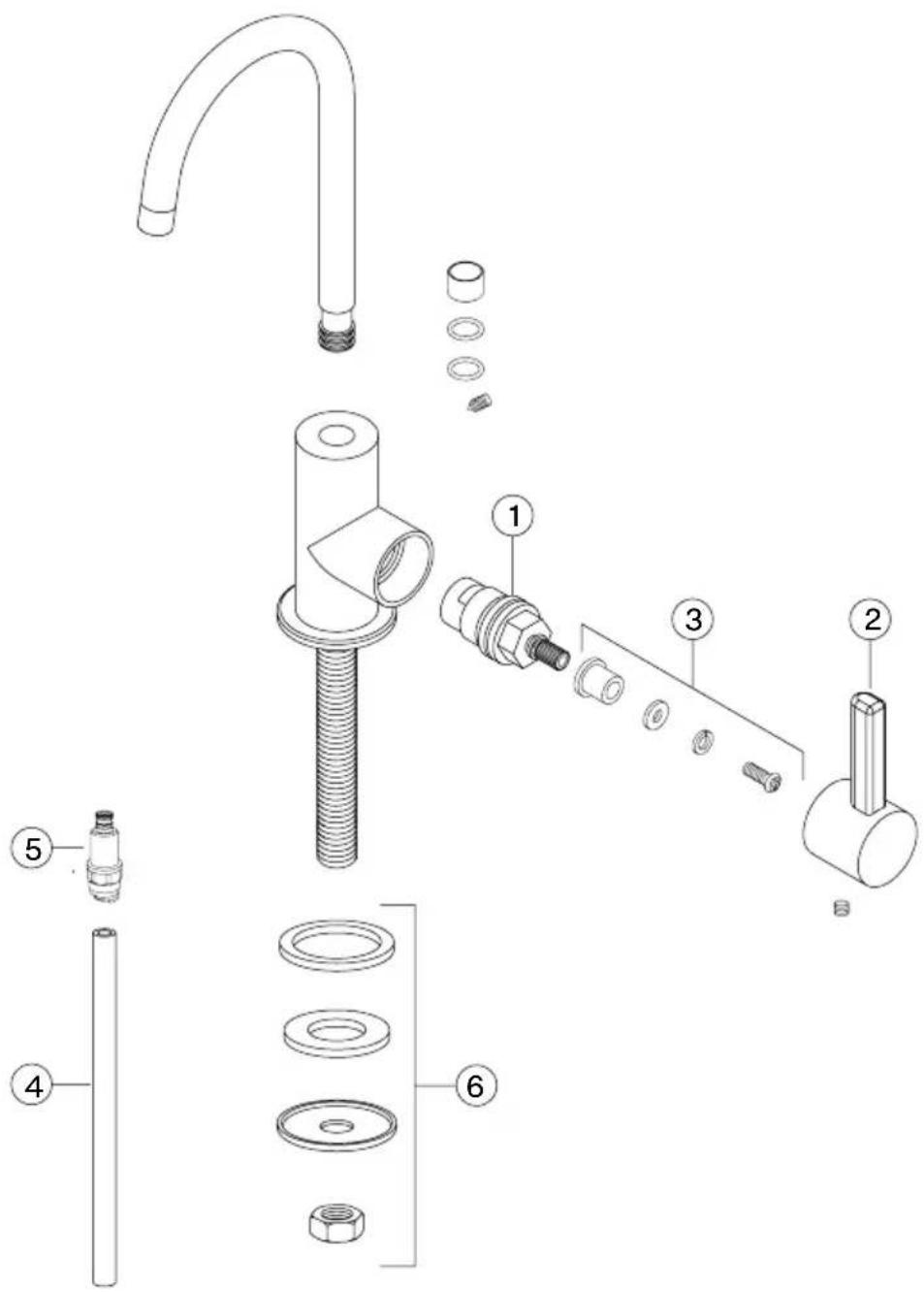

Liste des pieces de rechange/de remplacement UNJ-FW-304

1 F3401 Froid Cartouche
2 F3440 Assemblage des poignées*
3 F3403 Cartouche Connecteur Kit
4 10305 Tuyau d'alimentation en eau 3/8
5 F3439 3/8"Adaptateur a emboitement
6 F3407 Ensemble de fixation

• Doit préciser la finition

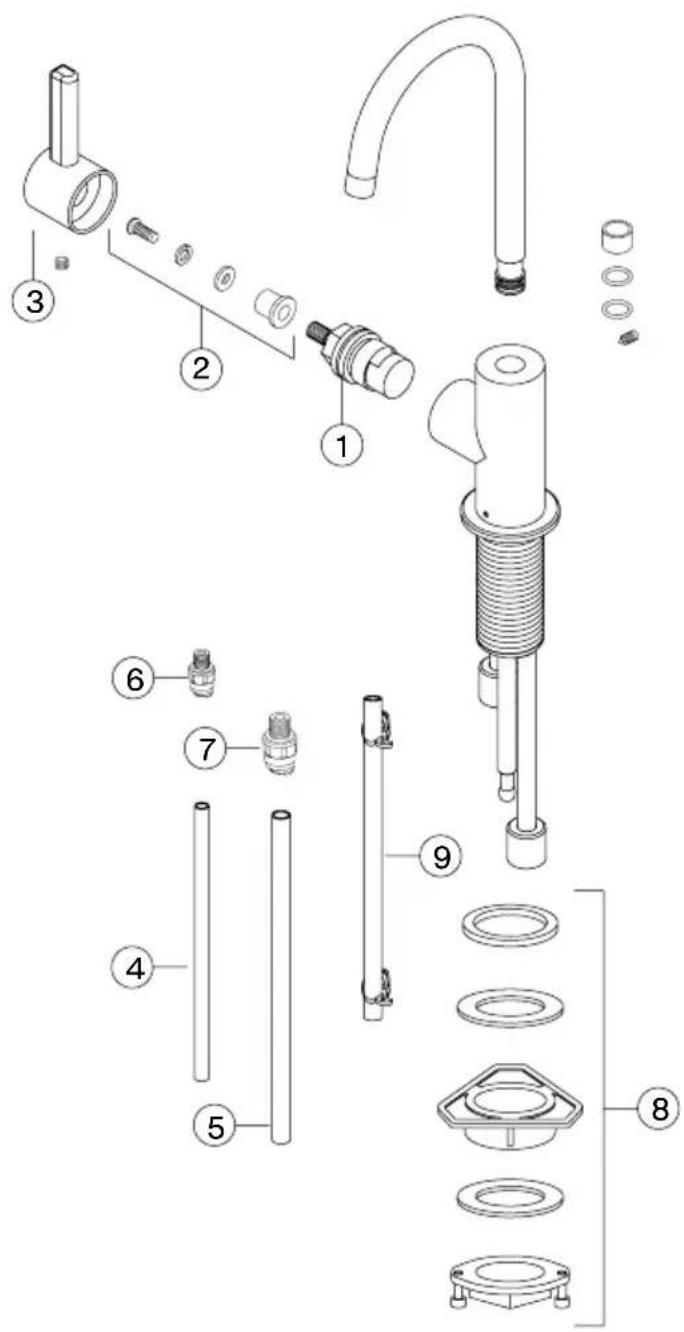

Liste des pieces de rechange/de remplacement UNJ-HO-304

1	F3402 Chaud Cartouche	6	F3406 1/4" Adaptateur à emboîtement
2	F3403 Cartouche Connecteur Kit	7	F3438 3/8" Adaptateur à emboîtement
3	F3440 Assemblage des poignées*	8	F3408 Ensemble de fixation
4	F3405 Tuyau d'alimentation en eau 1/4"	9	F3409 Kit de tuyaux en silicone
5	10305 Tuyau d'alimentation en eau 3/8"

• Doit préciser la finition

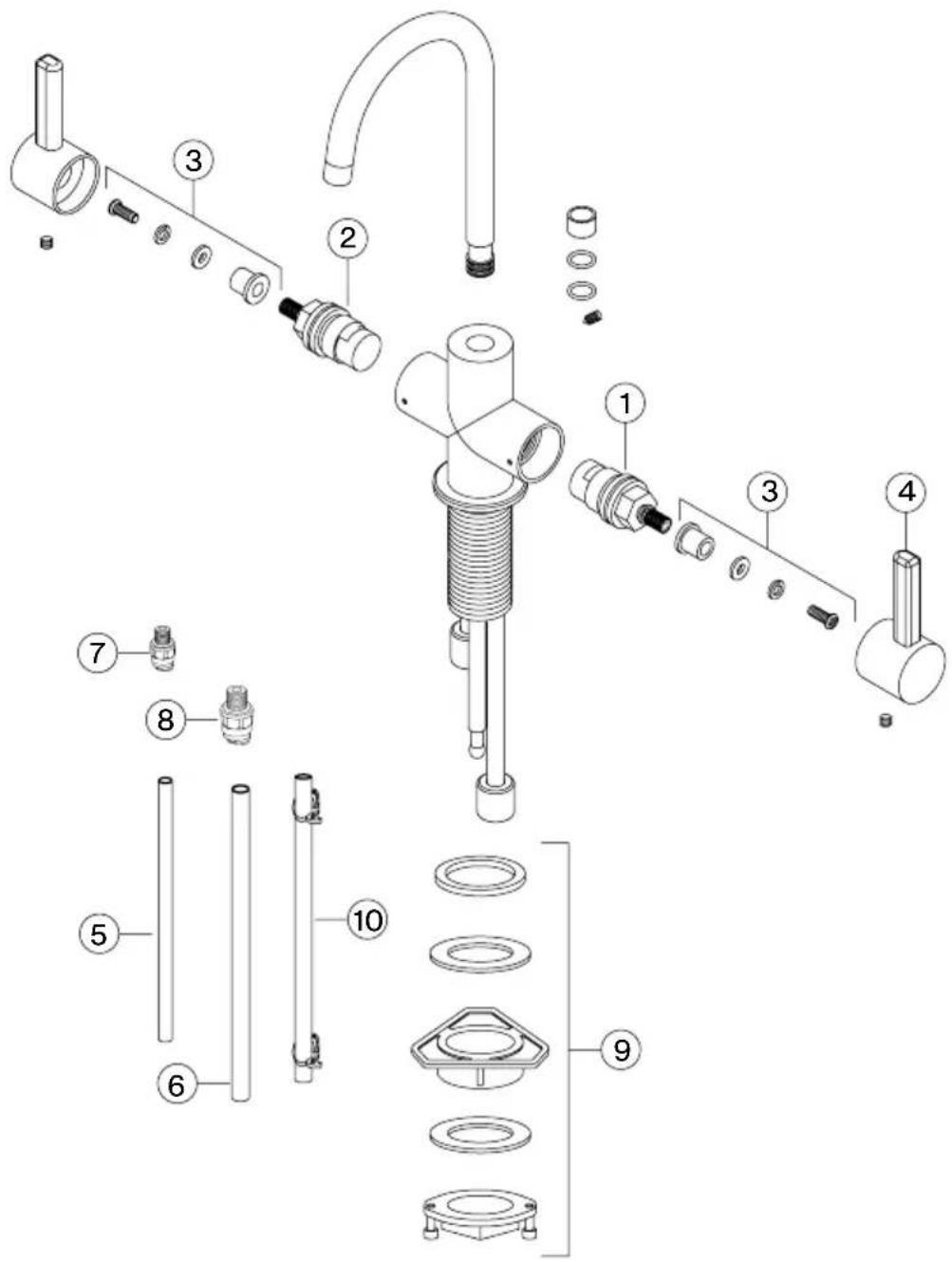

Liste des pieces de rechange/de remplacement UNJ-HC-304

1	F3401 Froid Cartouche	6	10305 Tuyau d'alimentation en eau 3/8"
2	F3402 Chaud Cartouche	7	F3406 1/4" Adaptateur à emboîtement
3	F3403 Cartouche Connecteur Kit	8	F3438 3/8" Adaptateur à emboîtement
4	F3440 Assemblage des poignées*	9	F3408 Ensemble de fixation
5	F3405 Tuyau d'alimentation en eau 1/4"	10	F3409 Kit de tuyaux en silicone

• Doit préciser la finition

Pour de plus amples informations sur nos produits, leur installation et la garantie, veuilles contacter notre service clients :

Franke Kitchen Systems

North America, LLC
