| Tipo de producto | Ventilador de techo |
| Marca | CasaFan |
| Modelo | Eco Concept |
| Dimensiones (diámetro × altura) | ∅ 1320/1520 mm × 360/270 mm (según versión) |
| Peso | 6,3 a 6,6 kg según versión |
| Alimentación eléctrica | 100-240 V ~, 50/60 Hz |
| Potencia máxima del motor | 29/30 W según versión |
| Clase de protección | I / IP20 |
| Número de velocidades | 6 (con mando a distancia) |
| Mando a distancia incluido | Sí |
| Sentido de giro reversible | Sí (verano/invierno) |
| Función temporizador | Sí |
| Iluminación opcional | Disponible como accesorio (no incluido) |
| Número de aspas | 4 |
| Material de las aspas | Madera |
| Distancia mínima al suelo | 2,3 m |
| Ciclo de mantenimiento | Anual |
| Protección del motor | Bloqueo y sobrecarga |
| Uso | Interior solamente |
| Incluye kit de equilibrado | Sí (2 contrapesos y 1 clip) |
Preguntas frecuentes - Eco Concept CasaFan
Preguntas de los usuarios sobre Eco Concept CasaFan
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Admirador en formato PDF gratis! Encuentra tus instrucciones Eco Concept - CasaFan y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Eco Concept de la marca CasaFan.
MANUAL DE USUARIO Eco Concept CasaFan
Aviso de seguridad .....16-18
Componentes 24–25
Montaje del soporte 26-29
Conexionado eléctrico.... 30
Montaje 29-38
Puesta en servicio.... 39
Codificación mando a distancia...... 41
Funcionamento 42-44
Resolución de problemas 49
Limpieza / Mantenimiento 49
Pistas y consejos 53
Disposición 57
CONTENT
Antes de utilizar el ventilador CasaFan, lea las instrucciones de uso. Para la seguridad de las personas es importante seguir estas instrucciones!
| Explicación de símbolos: | |
| ADVERTENCIA: ¡Tensión eléctrico! | ATENCIÓN |
| Le advierte de un peligro inmediato para la vida. | Indica los riesgos para la salud y los posibles daños a la propiedad. |
| En los aparatos eléctricos, existe un peligro de muerte por descarga eléctrica si se utilizan de forma inadecuada, se instalan incorrectamente o si no se observan las instrucciones de seguridad. | |
INDICACIONES DE SEGURIDAD
- Mantenga el manual de instrucciones al alcance de la mano. Nunca pase el ventilador a otra persona sin el manual de instrucciones.
- El ventilador realiza funciones de recirculación de aire en la habitación. El uso del ventilador dentro de la maquinaria, en lugares abiertos sin protección, garajes y habitaciones húmedas no está permitido por riesgo de incendio y explosión.
- Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, si no están controladas o instruidas para usar el dispositivo de manera segura y entienden los riesgos involucrados.
- La limpieza y el mantenimiento por parte del usuario no debe ser llevada a cabo por niños sin supervisión.
- Si observa un movimiento de péndulo inusual, deje de usarlo. Pare inmediatamente de usar el ventilador de techo y póngase en contacto con el fabricante o su servicio o con una persona calificada en conexión.
- Las piezas de la suspensión de seguridad sólo pueden ser sustituidas por el fabricante, un socio de servicio o una persona debidamente calificada y sólo con piezas de repuesto originales.
- Antes de acceder a la conexión e instalación, la alimentación debe 16
ES
ser desconectada en todos los polos (fusible en la caja de fusibles).
- Los niños no deben jugar con el dispositivo.
- Asegúrese de que el ventilador esté desconectado de la red eléctrica (¡Fusible!), antes de limpiarlo y mantenerlo.
- La conexión eléctrica y el mantenimiento eléctrico de este ventilador sólo puede ser realizado por un electricista capacitado, un electricista calificado o una persona debidamente calificada.
- Los valores de voltaje que se muestran en la placa de identificación deben corresponder a la tensión de alimentación.
- ¡No pases los cables por bordes afilados y nunca los aprietes durante la instalación!
- Mantén el ventilador alejado de las fuentes de calor. La distancia mínima a los calentadores radiantes y las estufas es de 1,5 m.
- ¡Solo trabajar con la unidad cuando esté completamente ensamblada!
- ¡ADVERTENCIAL! La conexión a la red eléctrica requiere un interruptor aislante bipolar con una anchura de apertura de contacto de al menos 3 mm. El dispositivo de aislamiento debe integrarse en el cableado fijo de acuerdo con las normas técnicas vigentes.
- La seguridad eléctrica del ventilador sólo está garantizada si el sistema de puesta a tierra de la instalación del edificio se instala según las normas y el ventilador está conectado a él.
- La conexión a la red eléctrica a la que se conecta el ventilador debe cumplir con las normas locales aplicables.
- Elija una ubicación segura que no sea peligrosa para la instalación. Asegúrese de que no haya obstáculos en el rango de rotación.
- La estructura del soporte y de la caja de salida debe ser capaz de soportar 4 veces el peso del ventilador (en movimiento).
- Ninguna de las aspas del ventilador debe estar a menos de 2.30 m del suelo.
- Después de la instalación, verifique la instalación y todas las conexiones eléctricas, para evitar cualquier riesgo de caídas, incendios o descargas eléctricas.
ES
¡Observe las notas sobre la eliminación!
Nuestros ventiladores de techo son productos de calidad y diseñados para una larga vida útil.
- ¡No tire el aparato al final de su vida útil y las baterías necesarias para su funcionamiento a la basura doméstica!
- Infórmese sobre las opciones locales de devolución y reciclaje y utilice los puntos de recolección existentes en su área para su eliminación.
- Elimine el embalaje de forma respetuosa con el medio ambiente, y alejado de los niños.
- Existe el peligro de que los niños se asfixien por inhalación o ingestión de partes del envase.
COMPONENTES (Figura A, página 24)
Desembale el ventilador y compare el contenido del paquete para ver si está completo.
Todas las partes que se muestran en la ilustración deben estar contenidas y no dañadas.
| Datos técnicos: | |||
| Tipo Eco NEO III | 103 / 132 / 152 / 180 | Eco Concept 132 / 152 | Eco Dynamix II 132 |
| Voltaje 100 - 240 V | ~ | ||
| Frecuencia | 50/60 Hz | ||
| Potencia del motor 18/26/29/30 W (max.) 29/30 W (max.) 30 W (max.) | |||
| Protección I/IP20 | |||
| Ajustes de velocidad 6 (con mando) | |||
| Dimensiones ∅ x A (mm) ca. | 1030/1320/1520/1800 × 380/290 | 1320/1520 × 360/270 | 1320 × 390/200 |
| Distancia aspas – techo ca. | 360/270 mm ca. 345 | 255 ca. 345/255 | |
| Peso ca. 5,8/6,1/6,3/6,6 kg | 6,3/6,6 6,8 kg | ||
| Luces opcionales disponible como accesorio | |||
| Mantenimiento | anual | ||
| Cambios técnicos reservados. | |||
O tomto návodu
① Soporte de montaje
② Tornillos de baldaquino (2×)
③ Terminal de conexión
4 Cable de tierra
⑤ Cable de conexión
⑥ Baldaquino
⑦ Anillo de cubierta (Baldaquino)
⑧ Varilla de extensión con hemisferio
⑨ Toma de barra de techo
⑩ Tornillo para barra de techo (2x)
11 Clavija de cierre
12 Pasador de chaveta
13 Motor
14 Cubierta superior
15 Aspa (4x)
16 a. soporte de aspa (4x)
16 b. Tornillo del aspas (12x)
(sólo para Eco Neo III + Eco Concept)
17 Cubierta inferior
18 Control remoto
19 Tornillo de soporte de aspa (8 x)
20 Tornillos de techo para madera (2x)
21 Arandela (2x)
22 Gancho de seguridad con tornillo
CZ SOUČÁSTI VENTILÁTORU
ADVERTENCIA: ¡Peligro de descarga eléctrica! Antes de comenzar la
instalación, apague el suministro eléctrico en la caja principal o desconecte la energía quitando el fusible.
ATENCIÓN: Observe todas las indicaciones de montaje. Una instalación
incorrecta puede provocar lesiones y daños materiales.
- Lugar de instalación (techo) tener una capacidad de carga de al menos 28 kg.
- Utilice tornillos y tacos adecuados (no incluidos) solo para el tipo de techo.
- Desenrosque los dos tornillos de la capota ② aproximadamente hasta la mitad.
CZ
ES Retire el pasador de bloqueo y la chaveta de bloqueo de la varilla del techo y apártelos para su uso posterior. Ensamble el toldo, la cubierta inferior del toldo y la cubierta del receptáculo de la varilla del techo como se muestra.
ES Cuelgue el ventilador de techo premontado en el soporte de techo. Cuelgue la cuerda de seguridad en el gancho previsto y tire de ella con firmeza para evitar que salte.
ES Eco Dynamix II: Fijar las pale 2/3/4 con tornillos de mariposa Atornillar 2, 3 o 4 alas, según se desee, con 2 tornillos cada una en los agujeros marcados 3/4.
- Se pueden conectar varios ventiladores de techo a un solo mando a distancia.
- Si hay que programar varios ventiladores de la gama de radio en sus transmisores portátiles, sólo debe encenderse el ventilador que se va a programar actualmente; lo mismo se aplica a la reprogramación y el aprendizaje de nuevos tamaños y números de aspas.
CZ DŮLEŽITÁ POZNÁMKA!
ES Inserte 1 pila tipo 6F22 (9V) en el transmisor manual del control remoto. ¡No presione ningún botón todavía!
ES Encienda el suministro de electricidad para el ventilador de techo (fusible + Interruptor principal en la parte superior del motor).
ES Dentro de los primeros 60 segundos después del encendido: Presione el botón "OFF" hasta que escuche dos pitidos para confi rmar.
ES Enseñar el tamaño y el número de aspas
ES Dentro de los primeros 120 segundos después de encender la energía e insertar la batería: Presione la tecla „FAN“ dentro de los 30 segundos hasta que escuche 3 tonos BEEP.
- El motor ahora funciona desde la velocidad máxima hasta la parada. La pantalla del transmisor de mano muestra el nivel más alto.
- Al fi nal del procedimiento de enseñanza, suenan 3 tonos de BEEP como confi rmación. Su ventilador de techo está listo para funcionar.
ES Presiona el botón „FAN“ para poner en marcha el ventilador a baja velocidad.
ES Presionando el botón „FAN“ de nuevo, el motor del ventilador cambiará un paso más rápido.
ES Presione la tecla „F/R“ para cambiar la dirección de rotación.
ES Mientras el motor está en marcha, pulse el botón para ajustar el temporizador de apagado. Cuando el tiempo establecido ha transcurrido, el ventilador se apaga.
ES Cada pulsación de este botón aumenta el tiempo del temporizador de apagado en una hora.
ES Presione el botón „OFF“ para apagar el ventilador de techo.
ES Presione el botón „LIGHT“ para encender la iluminación opcional.
NOTA: La luz es opcional y no está incluida en el ventilador de techo.
ES Presione el botón „LIGHT“ de nuevo para apagar la iluminación opcional.
| ES INSTRUCCIONES DE SOLUCIÓN DE PROBLEMAS | |
| Problema Solución | |
| El ventilator no enciende | - Verifique las protecciones de la red principal y otras conexiones.- Verifique la conexión del ventilador a la red eléctrica.- Repita la codificación del ventilador con el transmisor de mano.- Cambie la batería del transmisor de mano si es necesario.- Conecte el interruptor principal del motor (página 33). |
| El ventilator hace ruido | - Verifique que todos los tornillos estén apretados.- Observe el comportamiento del ventilador y los cojinetes durante un tiempo de funcionamiento de 24 horas. La mayoría de los ruidos tienden a desaparecer dentro de este marco de tiempo. |
| El movimiento oscilante del ventilador está demasiado acentuado | - Todos los tornillos al montar el ventilador, especialmente los que tocan la varilla de extensión, tienen una función importante. Los tornillos sin apretar son la causa principal de los desequilibrios.- Por favor, asegúrese de que todos los tornillos estén apretados.- Todas las aspas fueron pesadas y agrupadas por peso. La madera es un material natural. Sin embargo, la densidad puede variar y generar oscilaciones, incluso cuando las aspas tienen el mismo peso. Bajo ciertas circunstancias, los tornillos son diferentes apretados. Por favor corrige esto.NOTA: Los desequilibrios de hasta 10 mm desde el centro son normales con aspas de madera natural.- Verifique que el soporte de montaje esté firmemente fijada al techo |
| Importante:¡El aparato puede ser desmontado y reparado única y exclusivamente por un técnico especializado! | |
LIMPIEZA/MANTENIMIENTO
ADVERTENCIA: ¡Peligro de descarga eléctrica! Desconecte la corriente de la caja de fusibles o del disyuntor antes de limpiar o reparar el ventilador.
- Nunca use agua para limpiar el ventilador de techo. El aparato no debe mojarse.
- ¡No use gasolina ni detergentes inflamables similares!
- Limpie las cuchillas y el motor, si es necesario, con un paño seco.
Control regular
- Revise una vez al año todos los tornillos, especialmente los de la suspensión del techo, para comprobar que estén bien apretados, reajústelos si es necesario.
- Compruebe que las conexiones eléctricas estén bien conectadas.
Funciones de protección de la electrónica del motor
Protección contra bloqueo: La electrónica del motor EC/DC dispone de una función de seguridad integrada contra bloqueo y frenado durante el funcionamiento. Si los objetos bloquean las aletas o el motor, el motor se detiene e intenta volver a arrancar después de aprox. 30 segundos. Si esto no funciona, el sistema electrónico cambia al modo de bloqueo. Por favor, elimine los obstáculos y reinicie el sistema electrónico.
Reset: Apague el motor con el mando a distancia. Vuelva a encenderlo después de 5 segundos.
Protección contra sobrecarga (limitación de corriente): La electrónica limita el flujo máximo de corriente. Si por razones desconocidas se sobrepasa el valor máximo admisible, éste es limitado. Esta medida sirve para proteger el motor y la electrónica.
Pistas
Si su ventilador arranca después del encendido, esto se debe a la función de memoria de la electrónica. Recuerda el último ajuste antes de apagar el equipo.
Si el ventilador de techo o la luz opcional no funcionan, apague la unidad durante al menos 5 segundos y vuelva a encenderla. En caso de duda, repita la codificación del ventilador de techo con el transmisor de mano.
Para programar en „Modo aprendizaje“, cada ventilador de la zona de recepción debe desconectarse de la tensión individualmente (p. ej. con un interruptor de pared).
En cada arranque, el motor „busca“ su posición inicial. Dependiendo de la posición del motor, es necesaria una marcha adelante y atrás corta y completamente normal.
CZ

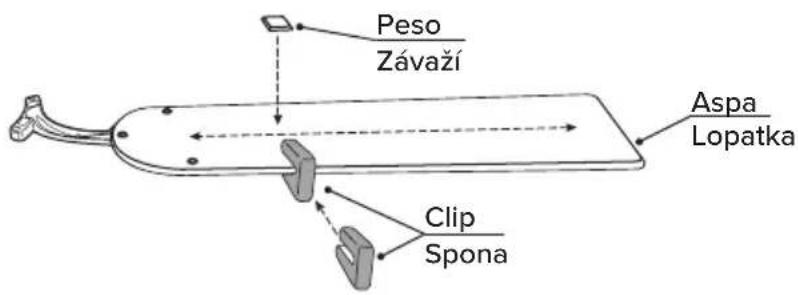

El kit de equilibrio contiene 2 pesos a 5 gramos cada uno, así como un clip de hoja con 5 gramos de peso. Si su ventilador de techo está funcionando después de una instalación precisa y completa desequilibrada ("bamboleo"), siga los pasos 1 a 6:
- Encienda su ventilador de techo y descubra el ajuste de velocidad en el que el bamboleo es el más grande.
- Apague el ventilador de techo y deje que se detenga completamente. Seleccione una aspa y coloque la pinza de equilibrio en ella, a medio camino entre la aspa y la punta de la misma en el borde posterior de la aspa.
- Encienda el ventilador y seleccione el ajuste de velocidad en el que la oscilación fue mayor. Observe si el bamboleo ha aumentado o disminuido. Apague el ventilador, mueva el clip a la hoja siguiente y vuelva a probar. Repita este procedimiento en todas las aspas indicando en las que se alcanza la mayor mejora.
- Mueva el clip de nuevo a la hoja que mostró la mayor mejora. Mueva el clip hacia dentro y hacia fuera en esta hoja y opere el ventilador para encontrar la posición donde el clip da la mayor mejora.
- Retire el clip y pegue el peso de equilibrio en la parte superior de la hoja a lo largo de la línea central en el punto donde se colocó el clip.
- Si el problema de oscilación del ventilador no se ha corregido finalmente puede mejorar el equilibrio aún más, repita el procedimiento con pesos adicionales. El peso se puede dividir fácilmente en dos partes con un cutter.
¿De dónde viene el bamboleo?
La hoja de un ventilador de techo podría funcionar en la punta de la aspa con una velocidad de hasta 10 m / seg. Si la densidad o el compuesto varía, se produce un desequilibrio hacia la hoja con peso. Especialmente las hojas de madera que están hechas de un material natural a menudo tienen diferentes densidades, lo que resulta en un desequilibrio.
Todas las aspas de los ventiladores de techo CasaFan están ponderadas por una escala precisa y ordenadas por peso. Un conjunto de aspas contiene siempre 5 del mismo peso. La humedad atmosférica cambia la densidad de la madera. Por esta razón, el borde y la superficie de las hojas de CasaFan se sellan contra la humedad atmosférica normal. Para lugares húmedos recomendamos unas cuchillas acrílicas que no sean sensibles a la humedad y al agua. Por favor considere que una caída del producto desde una altura baja podría causar una transformación del compuesto. Por lo tanto, un pequeño desequilibrio de hasta 5 mm (medido en el ventilador) no es un defecto de calidad. Se puede eliminar como se ha mencionado anteriormente con el kit de equilibrado.
Vyvažovací sada
- Longitud de la marca.
- Corta la varilla con una sierra.
- Haz un agujero.
- Desbarbar el borde cortado y el agujero.
GB
Este producto cumple con la Directiva de la UE 2012/19/UE. Este electrodoméstico lleva el símbolo de la papelera. Esto indica que, al final de su vida útil, no debe eliminarse como residuo doméstico, sino que debe llevarse a un centro de recogida de residuos de aparatos eléctricos y electrónicos o devolverse a un minorista tras la compra de un sustituto. Es responsabilidad del usuario deshacerse de este aparato a través de los canales adecuados al final de su vida útil. El incumplimiento de esta obligación puede incurrir en las sanciones establecidas por las leyes que rigen la eliminación de residuos. La recolección correcta de los diferenciales y el posterior reciclaje, procesamiento y eliminación compatible con el medio ambiente de los equipos de desecho evita daños innecesarios al medio ambiente y posibles riesgos para la salud, y promueve el reciclaje de los materiales utilizados en el aparato. Para obtener más información sobre la recogida y eliminación de residuos, póngase en contacto con el servicio local de eliminación de residuos o con la tienda desde la que adquirió el aparato. Los fabricantes e importadores cumplen sus responsabilidades en materia de reciclado, tratamiento y eliminación compatible con el medio ambiente,
ya sea directamente o participando en sistemas colectivos.
CZ DÜLEŽITÉ
CasaFan se reserva el derecho de mejorar los cambios en los productos a la venta.
