MANUAL DE USUARIO Eco Gamma 137 CasaFan

Aviso de seguridad....2, 16–18

Componentes.... 30–31

Montaje del soporte 32–34

Conexionado eléctrico 43

Montaje.... 35–45

Puesta en servicio/Recodificar ..... 46–48

Funcionamento 49–51

Resolución de problemas.... 56

Limpieza/Mantenimiento.... 56

Pistas y consejos 62

Disposición....65

NL

INHOUD

Antes de utilizar el ventilador CasaFan, lea las instrucciones de uso. Para la seguridad de las personas es importante seguir estas instrucciones!

Explicación de símbolos:
ADVERTENCIA: ¡Tensión eléctrico!	ATENCIÓN
Le advierte de un peligro inmediato para la vida.	Indica los riesgos para la salud y los posibles daños a la propiedad.
En los aparatos eléctricos, existe un peligro de muerte por descarga eléctrica si se utilizan de forma inadecuada, se instalan incorrectamente o si no se observan las instrucciones de seguridad.

INDICACIONES DE SEGURIDAD

- Mantenga el manual de instrucciones al alcance de la mano. Nunca pase el ventilador a otra persona sin el manual de instrucciones.

- El ventilador realiza funciones de recirculación de aire en la habitación. El uso del ventilador dentro de la maquinaria, en lugares abiertos sin protección, garajes y habitaciones húmedas no está permitido por riesgo de incendio y explosión.

- Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, si no están controladas o instruidas para usar el dispositivo de manera segura y entienden los riesgos involucrados.

- La limpieza y el mantenimiento por parte del usuario no debe ser llevada a cabo por niños sin supervisión.

- Si observa un movimiento de péndulo inusual, deje de usarlo. Pare inmediatamente de usar el ventilador de techo y póngase en contacto con el fabricante o su servicio o con una persona calificada en conexión.

- Las piezas de la suspensión de seguridad sólo pueden ser sustituidas por el fabricante, un socio de servicio o una persona debidamente calificada y sólo con piezas de repuesto originales.

ES

- Antes de acceder a la conexión e instalación, la alimentación debe ser desconectada en todos los polos (fusible en la caja de fusibles).

- Los niños no deben jugar con el dispositivo.

- Asegúrese de que el ventilador esté desconectado de la red eléctrica (¡Fusible!), antes de limpiarlo y mantenerlo.

- La conexión eléctrica y el mantenimiento eléctrico de este ventilador sólo puede ser realizado por un electricista capacitado, un electricista calificado o una persona debidamente calificada.

- Los valores de voltaje que se muestran en la placa de identificación deben corresponder a la tensión de alimentación.

- ¡No pases los cables por bordes afilados y nunca los aprietes durante la instalación!

- ¡Solo trabajar con la unidad cuando esté completamente ensamblada!

- ¡ADVERTENCIAL! La conexión a la red eléctrica requiere un interruptor aislante bipolar con una anchura de apertura de contacto de al menos 3 mm. El dispositivo de aislamiento debe integrarse en el cableado fijo de acuerdo con las normas técnicas vigentes.

- La seguridad eléctrica del ventilador sólo está garantizada si el sistema de puesta a tierra de la instalación del edificio se instala según las normas y el ventilador está conectado a él.

- La conexión a la red eléctrica a la que se conecta el ventilador debe cumplir con las normas locales aplicables.

- Elija una ubicación segura que no sea peligrosa para la instalación. Asegúrese de que no haya obstáculos en el rango de rotación.

- La estructura del soporte y de la caja de salida debe ser capaz de soportar 4 veces el peso del ventilador (en movimiento).

- Mantén el ventilador alejado de las fuentes de calor. La distancia mínima a los calentadores radiantes y las estufas es de 1,5 m.

- Ninguna de las aspas del ventilador debe estar a menos de 2.30 m del suelo.

- Después de la instalación, verifique la instalación y todas las conexiones eléctricas, para evitar cualquier riesgo de caídas, incendios o descargas eléctricas.

ES

¡Observe las notas sobre la eliminación!

Nuestros ventiladores de techo son productos de calidad y diseñados para una larga vida útil.

• ¡No tire el aparato al final de su vida útil y las baterías necesarias para su funcionamiento a la basura doméstica!
• Infórmese sobre las opciones locales de devolución y reciclaje y utilice los puntos de recolección existentes en su área para su eliminación.
• Elimine el embalaje de forma respetuosa con el medio ambiente, y alejado de los niños.
• Existe el peligro de que los niños se asfixien por inhalación o ingestión de partes del envase.

COMPONENTES (Figura U, página 30)

Desembale el ventilador y compare el contenido del paquete para ver si está completo.

Todas las partes que se muestran en la ilustración deben estar contenidas y no dañadas.

Datos técnicos:
Tipo Eco Gamma	103	Eco Gamma 137
Voltaje 100 - 240 V	~
Frecuencia 50/60 Hz
Potencia del motor 1,0 - 14,6 W	1,1 - 26,4 W
Protección I/IP20
Ajustes de velocidad 6 (con mando)
Dimensiones × A (mm) 1100 × 350/270 1370 × 350/270
Distancia aspas – techo aprox. 295/215 mm aprox. 295/215 mm
Peso aprox. 8,1 kg 8,4 kg
Luces opcionales Leuchte Gamma #9511001
Mantenimiento	anual
Cambios técnicos reservados.

O tomto návodu

① Soporte de montaje Soporte de varió de techo b. Tornillo del aspas (15×) ⑯
② Tornillos de baldaquino (4×) Tornillo de presión (2×) Cubierta inferior 17
3 Terminal de conexión Pasador de seguridad Control remoto 18
4 Cuerda de seguridad Pasador de chaveta Tornillo Suporte de aspa (10×) 19
5 Cable de conexión Motor Tornillo para madera (2×) 20
6 Baldaquino Cubierta superior Ganchó cuerda de seguridad 21
7 Anillo de cubierta (Baldaquino) 15 Aspa (5×) Bloqueo de transporte (3×22
8 Varilla de extensión con hemisferio 16 a. Soporte de aspa (5×) 23

Anillo de fijación para el montaje sin varilla

SOUČÁSTI VENTILÁTORU

ES ADVERTENCIA: ¡Peligro de descarga eléctrica! Antes de comenzar la instalación, apague el suministro eléctrico en la caja principal o desconecte la energía quitando el fusible.

ATENCIÓN: Observe todas las indicaciones de montaje. Una instalación incorrecta puede provocar lesiones y daños materiales.

- Lugar de instalación (techo) tener una capacidad de carga de al menos 34 kg. - Utilice tornillos y tacos adecuados (no incluidos) solo para el tipo de techo.

1 Fije el soporte de montaje ①on 2 tornillos. Apriete los tornillos.

2 Ata el gancho 2 de la cuerda de seguridad al techo como se muestra.
3 Retire los 3 cierres de transporte 27 del motor antes de iniciar el montaje.

ES Retire el pasador de bloqueo y la chaveta de bloqueo de la varilla del techo y apártelos para su uso posterior. Ensamble el toldo, la cubierta inferior del toldo y la cubierta del receptáculo de la varilla del techo como se muestra.

ES Cuelgue el ventilador de techo premontado en el soporte de techo. Cuelgue la cuerda de seguridad en el gancho previsto y tire de ella con firmeza para evitar que salte. Realice la conexión eléctrica como se indica en la página43.

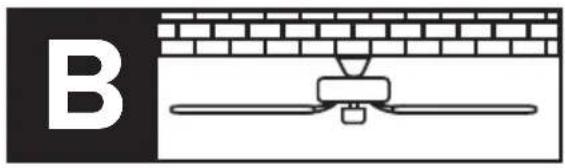

ES 1. Retire la cubierta del toldo.

1. Desatornille 3 tornillos (escalonados a 120°) del motor en la fijación de la varilla del techo.

ES Coloque el anillo de montaje y la cubierta sobre el soporte de la varilla del techo de manera que los 3 tornillos del motor sobresalgan a través de los 3 orificios más grandes de la cubierta y el anillo de montaje.

Atornille el anillo de montaje con la cubierta en el motor utilizando los 3 tornillos retirados anteriormente.

ES Cuelgue la cuerda de seguridad con el ventilador de techo premontado en el gancho previsto y téngalo.

1. Realice la conexión eléctrica como se indica en la página 43.

2. Deslice la capota hacia arriba y gírela en el cierre de bayoneta con los tornillos de la capota.

3. Apriete los 4 tornillos de la capota.

CZ

ES Conecte los cables con la tensión de red al terminal de lustre según el esquema ① Si desea encender una luz opcional a través de un interruptor independiente, proceda según el esquema ②

ES Fije los 5 soportes de alas al motor con 2 tornillos de alas cada uno. Coloca la tapa inferior y fijala con 3 tornillos. Su ventilador de techo está listo para la operación inicial.

• Se pueden conectar varios ventiladores de techo a un solo mando a distancia.
• Si hay que programar varios ventiladores de la gama de radio en sus transmisores portá-tiles, sólo debe encenderse el ventilador que se va a programar actualmente; lo mismo se aplica a la reprogramación y el aprendizaje de nuevos tamaños y números de aspas.

CZ POZNÁMKA NA DÁLKOVÉHO OVLÁDÁNÍ

ES Inserte 1 pila tipo 6F22 (9V) en el transmisor manual del control remoto. ¡No presione ningún botón todavía!

ES Encienda el suministro de electricidad para el ventilador de techo (fusible).

ES Dentro de los primeros 60 segundos después del encendido: Presione el botón „OFF“ hasta que escuche dos pitidos para confi rmar.

ES Enseñar el tamaño y el número de aspas

ES Dentro de los primeros 120 segundos después de conectar la alimentación e insertar la batería: Pulse el botón „FAN“ hasta que oiga 3 pitidos.

- El motor ahora funciona desde la velocidad máxima hasta la parada. La pantalla del trans- misor de mano muestra el nivel más alto. - Al fi nal del procedimiento de enseñanza, suenan 3 tonos de BEEP como confi rmación. Su ventilador de techo está listo para funcionar.

ES Presiona el botón „FAN“ para poner en marcha el ventilador a baja velocidad.

ES Presionando el botón „FAN“ de nuevo, el motor del ventilador cambiará un paso más rápido.

ES Presione la tecla „F/R“ para cambiar la dirección de rotación.

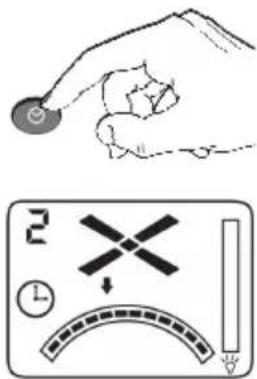

ES Mientras el motor está en marcha, pulse el botón para ajustar el temporizador de apagado. Cuando el tiempo establecido ha transcurrido, el ventilador se apaga.

ES Cada pulsación de este botón aumenta el tiempo del temporizador de apagado en una hora.

ES Presione el botón „OFF“ para apagar el ventilador de techo.

ES Presione el botón „LIGHT“ para encender la iluminación opcional.

NOTA: La luz es opcional y no está incluida en el ventilador de techo.

ES Presione el botón „LIGHT“ de nuevo para apagar la iluminación opcional.

ES INSTRUCCIONES DE SOLUCIÓN DE PROBLEMAS
Problema Solución
El ventilator no enciende	- Verifique las protecciones de la red principal y otras conexiones.- Verifique la conexión del ventilador a la red eléctrica.- Repita la codificación del ventilador con el transmisor de mano.- Cambie la batería del transmisor de mano si es necesario.
El ventilator hace ruido	- Verifique que todos los tornillos estén apretados.- Observe el comportamiento del ventilador y los cojinetes durante un tiempo de funcionamiento de 24 horas. La mayoría de los ruidos tienden a desaparecer dentro de este marco de tiempo.
El movimiento oscilante del ventilador está demasiado acentuado	- Todos los tornillos al montar el ventilador, especialmente el eje tienen una función importante. Los tornillos sin apretar son la causa principal de los desequilibrios.Por favor, asegúrese de que todos los tornillos estén apretados.- Todas las aspas fueron pesadas y agrupadas por peso. La madera es un material natural. Sin embargo, la densidad puede variar y generar oscilaciones, incluso cuando las aspas tienen el mismo peso. Bajo ciertas circunstancias, los tornillos son diferentes apretados. Por favor corrige esto.NOTA:Los desequilibrios de hasta 10 mm desde el centro son normales con aspas de madera natural.- Verifique que el soporte de montaje esté firmemente fijada al techo
Importante:¡El aparato puede ser desmontado y reparado única y exclusivamente por un electricista cualificado!

LIMPIEZA/MANTENIMIENTO

ADVERTENCIA: ¡Peligro de descarga eléctrica! Desconecte la corriente de la caja de fusibles o del disyuntor antes de limpiar o reparar el ventilador.

• Nunca use agua para limpiar el ventilador de techo. El aparato no debe mojarse.
• ¡No use gasolina ni detergentes inflamables similares!
• Limpie las cuchillas y el motor, si es necesario, con un paño seco.

Control regular

• Revise una vez al año todos los tornillos, especialmente los de la suspensión del techo, para comprobar que estén bien apretados, reajústelos si es necesario.
• Compruebe que las conexiones eléctricas estén bien conectadas.

ES Pistas y consejos

Protección contra bloqueo: La electrónica del motor EC/DC dispone de una función de seguridad integrada contra bloqueo y frenado durante el funcionamiento. Si los objetos bloquean las aletas o el motor, el motor se detiene e intenta volver a arrancar después de aprox. 30 segundos. Si esto no funciona, el sistema electrónico cambia al modo de bloqueo. Por favor, elimine los obstáculos y reinicie el sistema electrónico.

Reset: Apague el motor con el mando a distancia. Vuelva a encenderlo después de 10 segundos.

Protección contra sobrecarga (limitación de corriente): La electrónica limita el flujo máximo de corriente. Si por razones desconocidas se sobrepasa el valor máximo admisible, éste es limitado. Esta medida sirve para proteger el motor y la electrónica.

Pistas

1. Si su ventilador arranca después del encendido, esto se debe a la función de memoria de la electrónica. Recuerda el último ajuste antes de apagar el equipo.
2. Si el ventilador de techo o la luz opcional no funcionan, apague la unidad durante al menos 10 segundos y vuelva a encenderla. En caso de duda, repita la codificación del ventilador de techo con el transmisor de mano.
3. Para programar en „Modo aprendizaje“, cada ventilador de la zona de recepción debe desconectarse de la tensión individualmente (p. ej. con un interruptor de pared).
4. En cada arranque, el motor „busca“ su posición inicial. Dependiendo de la posición del motor, es necesaria una marcha adelante y atrás corta y completamente normal.

CZ Poznámky a tipy

El envase está fabricado con materiales respetuosos con el medio ambiente que puede desechar en los puntos de reciclaje locales.

El etiquetado de los materiales de envasado ayuda a la separación de los residuos, estos están marcados con abreviaturas (a) y números (b). Tienen el siguiente significado: 1 - 6 = plásticos / 20 - 22 = papel y cartón / 80 - 99 = materiales compuestos.

El producto y los materiales de embalaje son reciclables, deséchelos por separado para un mejor reciclaje de los residuos. El logotipo de Triman sólo es válido para Francia.

¡No tire los aparatos eléctricos ni las pilas portátiles a la basura doméstica!

Según la Directiva Europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y su aplicación en la legislación nacional, los residuos de aparatos eléctricos y las pilas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Cuando su producto haya llegado al final de su vida útil, no lo tire a la basura doméstica, sino que recíclelo profesionalmente en aras de la protección del medio ambiente. Puede informarse sobre los puntos de recogida en su distribuidor especializado o en la administración local.

CZ LIKVIDACE

CasaFan se reserva el derecho de mejorar los cambios en los productos a la venta.
