MANUAL DE USUARIO HD DuoCamera Laserliner

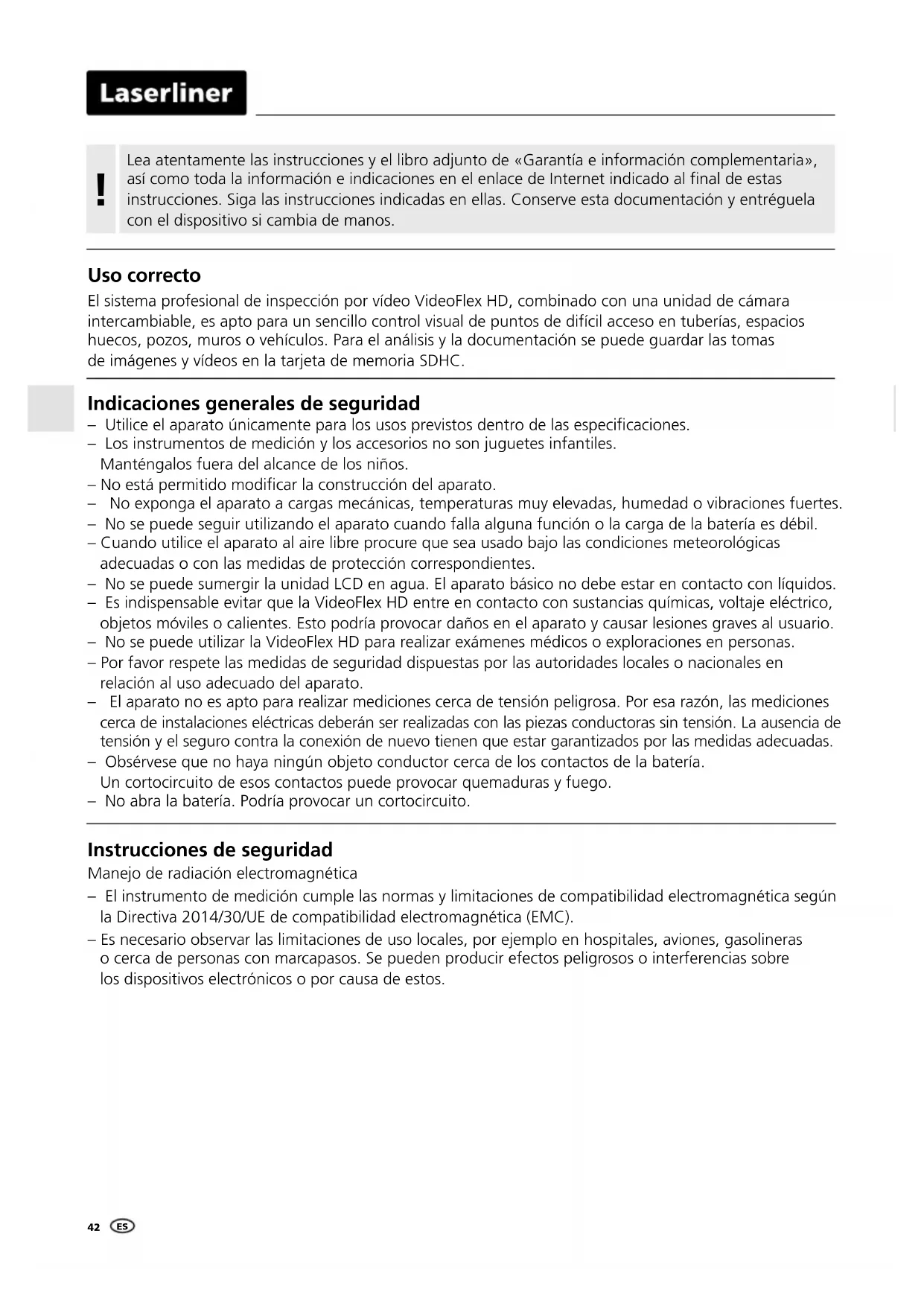

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Uso correcto

El sistema profesional de inspección por vídeo VideoFlex HD, combinado con una unidad de cámara intercambiable, es apto para un sencillo control visual de puntos de difícil acceso en tuberías, espacios huecos, pozos, muros o vehículos. Para el análisis y la documentación se puede guardar las tomas de imágenes y vídeos en la tarjeta de memoria SDHC.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles.
  Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• Cuando utilice el aparato al aire libre procure que sea usado bajo las condiciones meteorológicas adecuadas o con las medidas de protección correspondientes.
• No se puede sumergir la unidad LCD en agua. El aparato básico no debe estar en contacto con líquidos.
• Es indispensable evitar que la VideoFlex HD entre en contacto con sustancias químicas, voltaje eléctrico, objetos móviles o calientes. Esto podría provocar daños en el aparato y causar lesiones graves al usuario.
• No se puede utilizar la VideoFlex HD para realizar exámenes médicos o exploraciones en personas.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.
• El aparato no es apto para realizar mediciones cerca de tensión peligrosa. Por esa razón, las mediciones cerca de instalaciones eléctricas deberán ser realizadas con las piezas conductoras sin tensión. La ausencia de tensión y el seguro contra la conexión de nuevo tienen que estar garantizados por las medidas adecuadas.
• Obsérvese que no haya ningún objeto conductor cerca de los contactos de la batería.
  Un cortocircuito de esos contactos puede provocar quemaduras y fuego.
• No abra la batería. Podría provocar un cortocircuito.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

1 2 3

1 Pantalla LC
2 ON/OFF
3 Botones directos

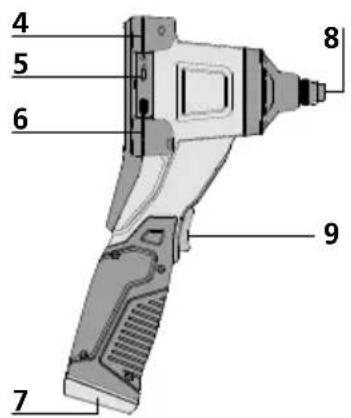

4 Toma de carga
5 Puerto USB tipo C
6 Ranura para tarjeta micro-SD
7 Compartimento para pilas
8 Conexión unidad cámara
9 Botón frontal

4 5 6 7 8 9

a Cancelar
b Borrar tomas
c Rotation 180° / Simetría
d Galería de medios
e Modo de configuración
f Zoom + / -
g Iluminación LED + / -

3 ESC a b c d e f g OK g i f h

h Disparador / Grabación / Confirmar
i Cambio entre imagen y vídeo

Puesta en funcionamiento

1 Entrada tubo flexible

3 Modo de introducir la tarjeta micro-SD

Para colocar la tarjeta Micro-SD abra primero la tapa de goma e introduzca la tarjeta de memoria como se muestra en la imagen. Sin soporte de memoria no es posible realizar ninguna toma ni grabación.

!

Antes de retirar la tarjeta micro SD hay que apagar el dispositivo.

4 Manejo de la fuente de alimentación/batería de iones de litio

• La batería se puede cargar en el dispositivo con la fuente de alimentación de 9V o externamente a través del puerto USB-C integrado en la batería con la fuente de alimentación estándar USB-C.
• Utilizar el alimentador de red o el cargador únicamente dentro de espacios cerrados; no exponer a la humedad ni a la lluvia, en caso contrario, existe riesgo de descarga eléctrica.
• Cargar completamente la batería antes de usar el aparato.
• Enchufar el alimentador de red/cargador a la red de corriente y a la conexión del bloque de batería del aparato. Por favor, utilice exclusivamente el alimentador de red/cargador adjunto. El uso de un alimentador de red/cargador erróneo anula la garantía.
• Mientras el dispositivo se está cargando, el LED se ilumina en rojo. Cuando el proceso de carga finaliza, el LED se ilumina en verde.
• Mientras se carga la batería, el LED se ilumina en rojo. Cuando finaliza el proceso de carga, se apaga el LED.

USB-C ON-BATTERY PACK

El aparato dispone de batería intercambiable. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

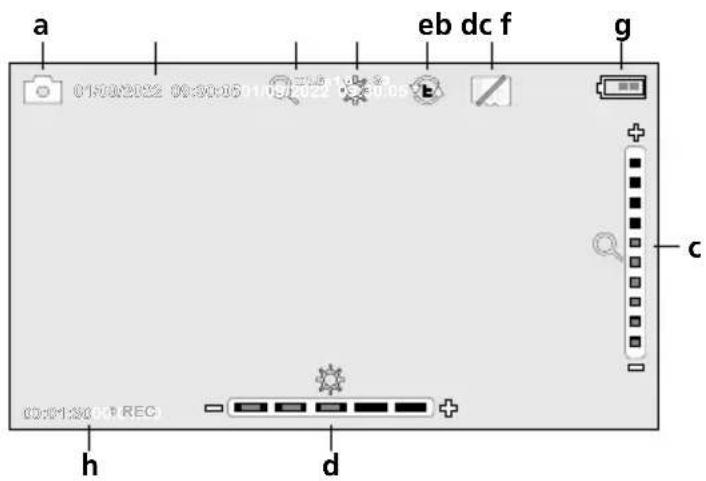

5.0 Modo de grabación

a Toma de imágenes y vídeos
b Fecha / hora actual
c Zoom
d Iluminación LED
e Rotation 180° / Simetría
f Introducir tarjeta SD
g Estado de las pilas
h REC: grabando

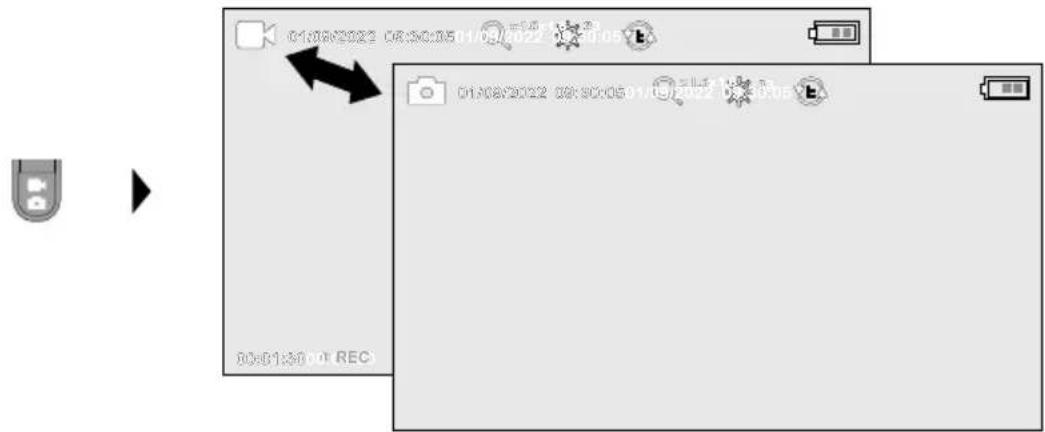

5.1 Modo de grabación: Cambio entre toma de imágenes y vídeos

01/08/2022 08:50:05/01/09/2022 30:05 01/08/2022 08:50:05/01/10/2022 30:05 08:50:05 REC

5.2 Modo de grabación: Toma de imágenes y vídeos

01/04/2022 00:50:05 11:07:31 01:31:05

Orientar el cabezal de la cámara del tubo flexible y llevarlo a la posición deseada. Si las condiciones lumínicas son malas encienda la iluminación LED. Acerque o amplíe los objetos que se encuentren alejados o sean muy pequeños. Con la rotación manual de imágenes se puede girar la imagen del monitor 180°. Una pulsación breve de la tecla OK inicia la toma de imagen o la grabación de vídeo y se guarda esta en la tarjeta SD. Repetir la pulsación finaliza la grabación.

5.3 Modo de grabación: Iluminación LED

01/06/2022 09:30:05 11:00/2022 09:30:05 +

5.4 Modo de grabación: Zoom

01/02/2022 04:30:05 01/02/2022 05:30:05 +

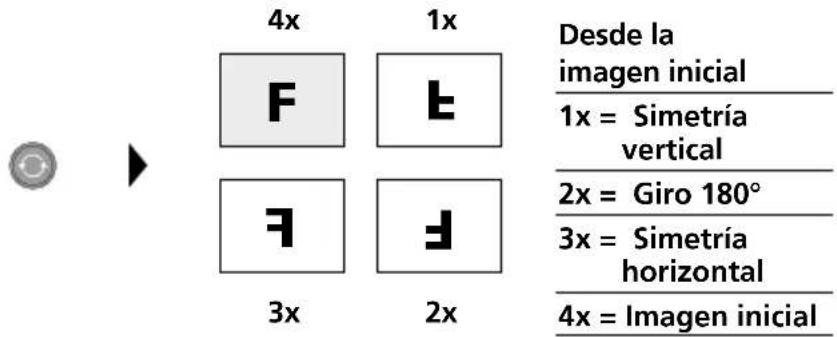

5.5 Modo de grabación: Rotación de imágenes / Simetría

4x 1x Desde la imagen inicial 1x = Simetría vertical 2x = Giro 180° 3x = Simetría horizontal 4x = Imagen inicial

Laserliner

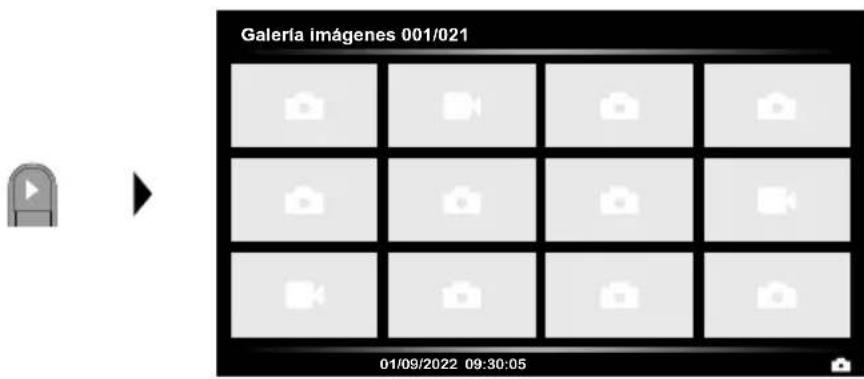

6.0 Modo de reproducción: Reproducción de fotos y vídeos

Galería imágenes 001/021 01/09/2022 09:30:05

Con la tecla „d“ se accede a la galería de medios. Pulsando „OK“ se muestra la imagen o el vídeo seleccionados en el modo de pantalla completa. Con las teclas de flechas se puede navegar por la galería de medios y en el modo de pantalla completa. El botón „a“ cierra el modo de reproducción.

6.1 Modo de reproducción: Borrar toma

Galería imágenes 001/021 Peligro Éliminar esta imagen Si No 01/09/2022 09:30:05

Las imágenes se pueden borrar en la pantalla completa y en la vista de galería. No se puede deshacer la operación de borrado. Formateando el soporte de datos se puede borrar todos los archivos y carpetas. Ver al respecto el punto „7.4 Config. Sistema“.

6.2 Modo de reproducción: Reproducir

El botón „a“ se detiene la reproducción.

7.0 Modo de configuración

Menú a — Pantalla / botones b — Fecha / hora c — Idioma d — Config. Sistema e — Info del sistema

a Ajustar el brillo de pantalla/ configurar el botón frontal
b Ajustar fecha y hora
c Cambiar idioma (EN, DE, JP, FR, IT, PT, ES, NL)
d Ajustar el sistema
e Versión de firmware/hardware

Para cambiar de nuevo al modo de grabación, pulse varias veces la ESC.

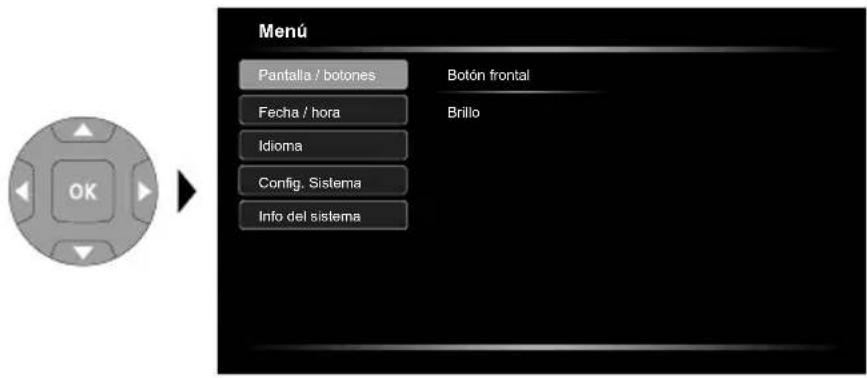

7.1 Modo de configuración: Pantalla / botones

Menu Pantalla / botones Botón frontal Fecha / hora Brillo Idioma Config. Sistema Info del sistema

Para el botón frontal se pueden ajustar las siguientes funciones: Imagen / Vídeo, Rotación de vídeo, Iluminación y Zoom. Está preconfigurado Imagen/Vídeo. El brillo de la pantalla se puede ajustar a tres niveles.

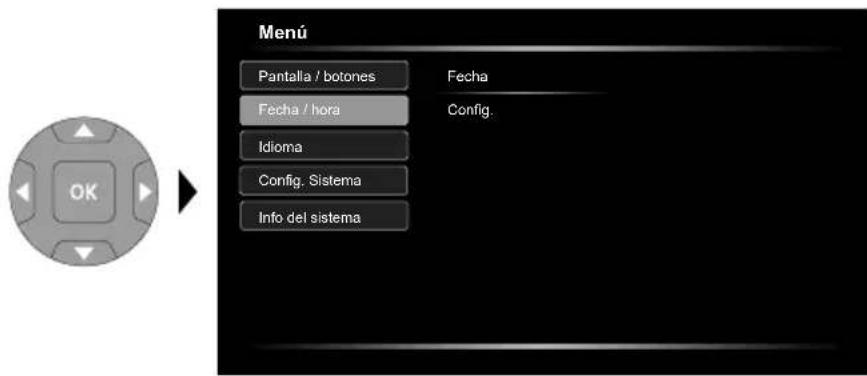

7.2 Modo de configuración: Fecha / hora

Menú Pantalla / botones Fecha Fecha / hora Config. Idioma Config. Sistema Info del sistema

Aquí se puede configurar si debe aparecer una indicación de fecha y hora en las imágenes.

La hora y la fecha se pueden ajustar con las teclas de flecha.

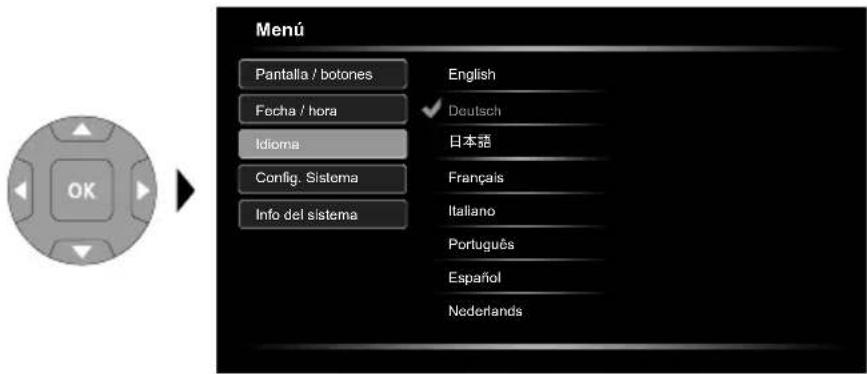

7.3 Modo de configuración: Cambiar idioma (EN, DE, JP, FR, IT, PT, ES, NL)

Menú Pantalla / botones Fecha / hora Idioma Config. Sistema Info del sistema English Deutsch 日本語 Français Italiano Português Español Nederlands

En este menú se puede ajustar el idioma deseado.

7.4 Modo de configuración: Config. Sistema

Menú Pantalla / botones Fecha / hora Idioma Config. Sistema Info del sistema Apagado autom. Formatear tarjeta SD Config. Inicial Actualización firmware.

Se borran todos los datos de la tarjeta SD y no se puede deshacer la operación de borrado. No se demanda ninguna confirmación del proceso de borrado.

7.5 Modo de configuración: Info del sistema

Menú Pantalla / bolones Fecha / hora Idioma Config. Sistema Info del sistema Software: V1.00 Hardware: V1.00

La información de producto viene detallada en este menú.

Transmisión de datos por USB

La transmisión de los datos almacenados en la tarjeta SD puede efectuarse bien con un lector de tarjetas compatible o bien directamente en el PC a través del puerto USB. Las instrucciones para conectar el ordenador y el adaptador de tarjetas o el lector de tarjetas figuran en el manual de su lector de tarjetas.

Función de cámara web

La cámara se puede utilizar como webcam del ordenador mediante la interfaz USB-C.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado.

Conserve el aparato en un lugar limpio y seco.

Datos técnicos Sujeto a modificaciones técnicas. 22W42
Tipo de pantalla 5" Pantalla TFT	en color
Resolución de la pantalla 1280 x 720 pixel
Resolución de las imágenes y vídeos	1280 x 720 pixel
Formato de las imágenes y vídeos	JPEG, MPEG-4
Memoria Tarjeta micro SD de hasta 32 GB
Clase de protección IP 54
Conexiones USB tipo C
Idioma de los menús DE, EN, ES,	FR, IT, JA, NL, PT
Funciones	Apagado automático, Rotación de imagen 180°, Simetría de imagen, Toma de imagen, Zoom digital de 1-2 aumentos, Reloj en tiempo real, Almacenamiento masivo USB, Grabación de vídeo
Funcionamiento de la red sí
Alimentación	Bloque de iones de litio de 3,7V / 2,6AhFuente de alimentación 9V/DC / 2A
Horas de servicio aprox. 5 h
Tiempo de carga aprox. 3 h
Condiciones de trabajo	0°C ... 50°C, Humedad del aire máx. 80% h.r., no condensante, Altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén -10°C ... 70°C, Humedad del aire máx. 80% h.r., no condensante
Medidas (An x Al x F) 310 mm x	210 mm x 140 mm x (soporte incluida)
Peso 956 g (Blouqe de batería incluido)

Disposiciones de la EU y GB y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE y GB.

Este producto, incluidos sus accesorios y embalaje, es un aparato eléctrico que debe ser recogido en un punto de reciclaje de acuerdo con las directivas de Europa y Reino Unido para los aparatos eléctricos y electrónicos, baterías y embalajes usados, con el fin de recuperas las valiosas materias primas.

Más información detallada y de seguridad en:

http://laserliner.com

!
