MANUALE UTENTE HD DuoCamera Laserliner

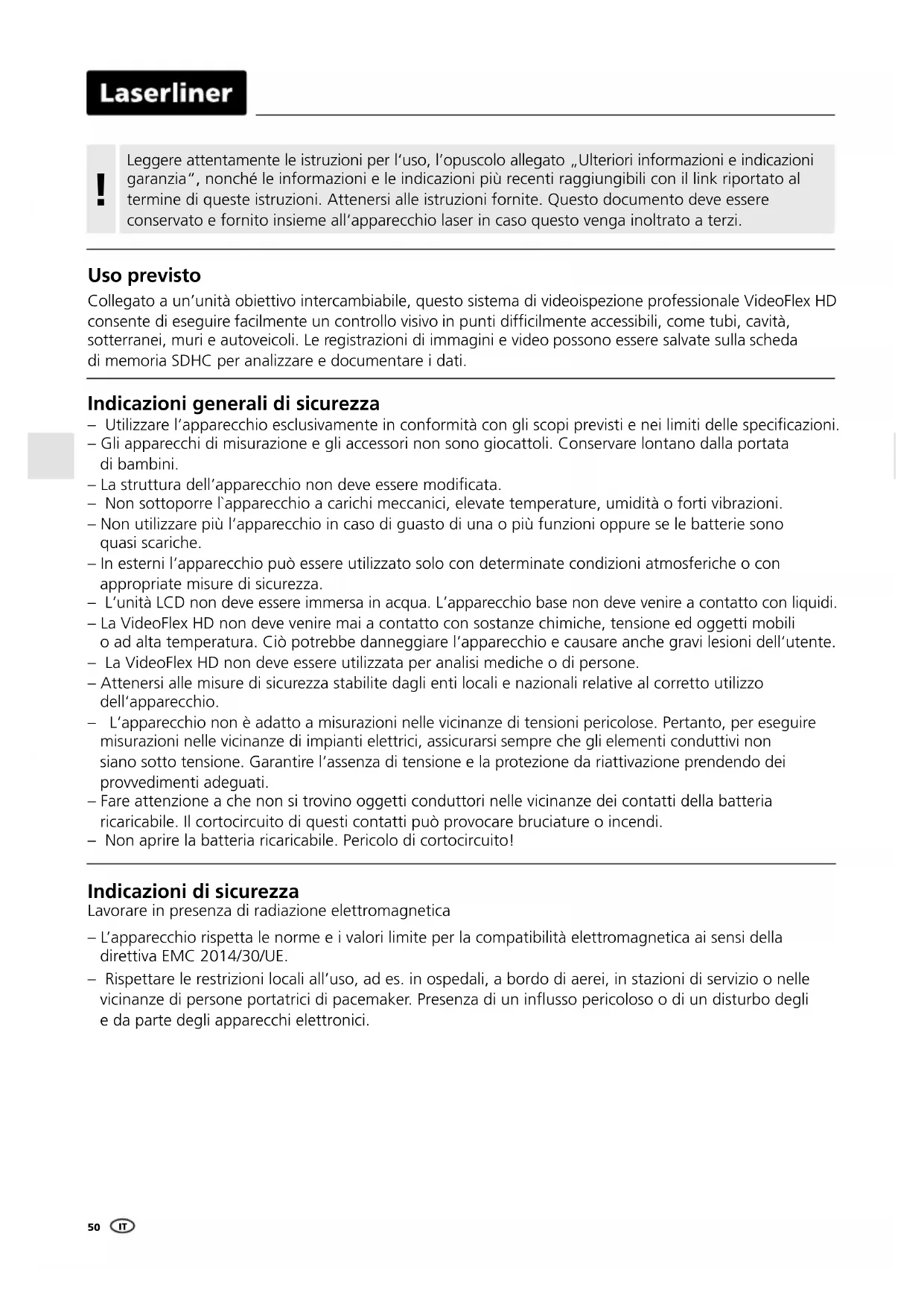

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Uso previsto

Collegato a un'unità obiettivo intercambiabile, questo sistema di videoispezione professionale VideoFlex HD consente di eseguire facilmente un controllo visivo in punti difficilmente accessibili, come tubi, cavità, sotterranei, muri e autoveicoli. Le registrazioni di immagini e video possono essere salvate sulla scheda di memoria SDHC per analizzare e documentare i dati.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
  – In esterni l'apparecchio può essere utilizzato solo con determinate condizioni atmosferiche o con appropriate misure di sicurezza.
• L'unità LCD non deve essere immersa in acqua. L'apparecchio base non deve venire a contatto con liquidi.
• La VideoFlex HD non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni dell'utente.
• La VideoFlex HD non deve essere utilizzata per analisi mediche o di persone.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.
• Fare attenzione a che non si trovino oggetti conduttori nelle vicinanze dei contatti della batteria ricaricabile. Il cortocircuito di questi contatti può provocare bruciature o incendi.
• Non aprire la batteria ricaricabile. Pericolo di cortocircuito!

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

1 2 3

1 Display LC
2 ON/OFF
3 Tasti di avvio rapido
4 Presa di ricarica
5 Interfaccia USB tipo C
6 Slot scheda micro SD
7 Vano batteria ricaricabile
8 Collegamento unità obiettivo
9 Tasto frontale

4 5 6 7 8 9

a Interrompi
b Eliminazione riprese
c Rotazione 180° / Speculare
d Galleria dei media
e Modalità di impostazione
f Zoom + / -
g LED di illuminazione + / -

3 ESC a b c d e f g OK g i f h

h Scatto / Ripresa / Conferma
i Commutazione immagine / video

Messa in servizio

1 Connettore tubo flessibile

3 Inserimento della microscheda SD

Per inserire la microscheda SD, aprire la copertura in gomma e inserire la scheda come indicato nell'immagine. Senza un supporto di memorizzazione non sono possibili le registrazioni.

! Spegnere il dispositivo prima di estrarre la scheda microSD.

4 Utilizzo dell'alimentatore/della batteria agli ioni di litio

- La batteria può essere ricaricata nell'apparecchio tramite l'alimentatore da 9 V fornito in dotazione oppure esternamente mediante la presa USB-C integrata nella batteria utilizzando un alimentatore USB-C standard.

- Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di scosse elettriche.

- Caricare completamente la batteria dell'apparecchio prima di utilizzarlo.

- Collegare l'alimentatore/il caricabatteria alla rete elettrica e alla presa del pacco batterie dell'apparecchio. Utilizzare solo l'alimentatore/il caricabatterie in dotazione. L'utilizzo di alimentatori/caricabatterie non idonei fa decadere la garanzia.

- Mentre l'apparecchio è in carica la luce del LED è rossa. Il processo di ricarica è terminato quando la luce del LED diventa verde.

L'apparecchio è dotato di una batteria sostituibile. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

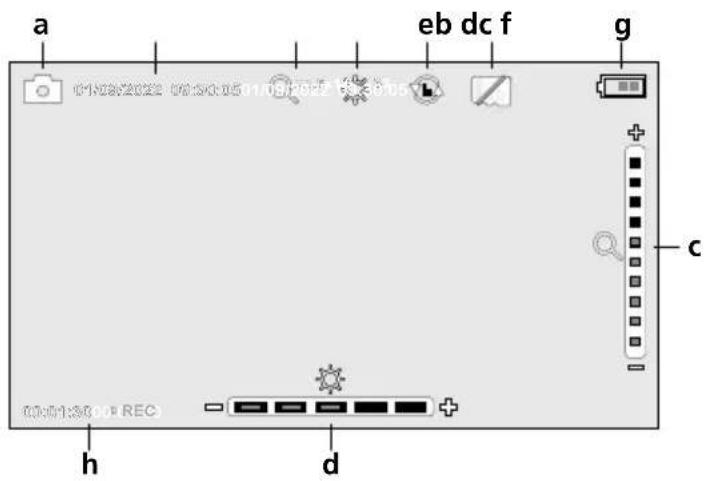

5.0 Modalità di ripresa

a Ripresa immagine / video

b Data / ora attuale

c Zoom

d LED di illuminazione

e Rotazione 180° / Speculare

f Inserire scheda SD

g Stato delle batterie

h REC: registrazione in corso

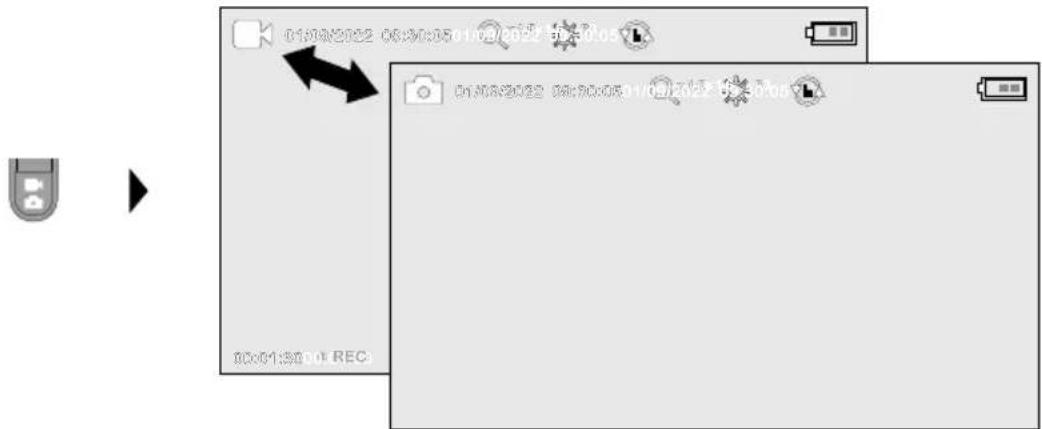

5.1 Modalità di ripresa: Commutazione registrazione immagine/video

01/04/2022 06:30:05:01/09/2022 06:30:05 01/04/2022 06:30:05:01/09/2022 06:30:05 06:30:05 REC

5.2 Modalità di ripresa: Ripresa di immagini/video

01/04/2022 00:50:05 11:07:31 01:31:05

Posizionare la testina di ripresa sul tubo flessibile e condurla sul punto desiderato. In caso di luce insufficiente accendere il LED di illuminazione. Utilizzare lo zoom per ingrandire oggetti piccoli o lontani. L'immagine può essere ruotata di 180° con la funzione di rotazione manuale. Premendo brevemente il tasto OK, viene effettuata la ripresa immagine o video e memorizzata sulla scheda SD. Premendolo di nuovo si termina la ripresa.

5.3 Modalità di ripresa: LED di illuminazione

01/06/2022 09:30:05 11:00/2022 09:30:05 +

$$ 1x = 20 \% $$

$$ 2x = 40 \% $$

$$ 3x = 60 \% $$

$$ 4x = 80 \% $$

$$ 5x = 100 \% $$

5.4 Modalità di ripresa: Zoom

01/02/2022 09:30:05 11:00:3022 07:30:05 +

$$ 1x = 110 \% $$

$$ 2x = 120 \% $$

$$ 3x = 130 \% $$

$$ 4x = 140 \% $$

$$ 5x = 150 \% $$

$$ 6x = 160 \% $$

$$ 7x = 170 \% $$

$$ 8x = 180 \% $$

$$ 9x = 190 \% $$

$$ 10x = 200 \% $$

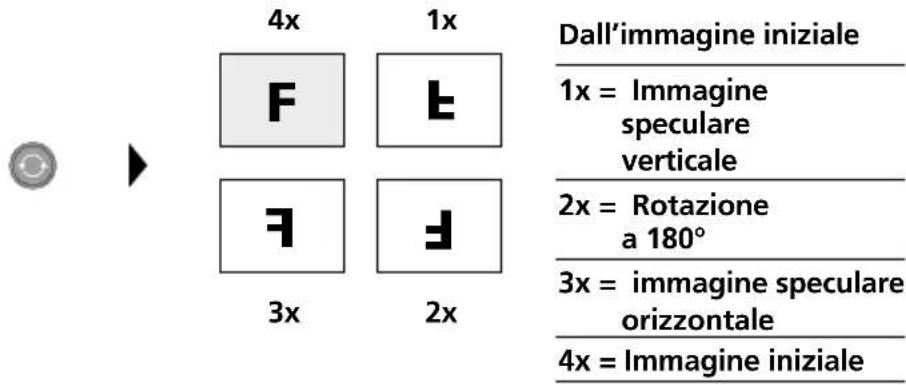

5.5 Modalità di ripresa: Rotazione immagine / Speculare

4x 1x F E 3x 2x Dall'immagine iniziale 1x = Immagine speculare verticale 2x = Rotazione a 180° 3x = immagine speculare orizzontale 4x = Immagine iniziale

6.0 Modalità di riproduzione: Riproduzione di immagini/video

Galleria Media 001/021 01/09/2022 09:30:05

Premendo il tasto „d“ si accede alla galleria immagini e video. Premendo „OK“ si passa alla visualizzazione a schermo intero dell'immagine o del video selezionato/a. Con i tasti freccia si può navigare nella galleria immagini e video e in modalità a schermo intero. Premendo il tasto “a”, si può chiudere la modalità di riproduzione.

6.1 Modalità di riproduzione: Cancella ripresa

Galleria Media 001/021 Avvertimento cancellazione di questo tile? Ja Nein 01/09/2022 09:30:05

Le immagini registrate possono essere cancellate nella versione a schermo intero e nella galleria. L'operazione di cancellazione non può essere annullata. Formattando il supporto dati si possono cancellare tutti i file e tutte le cartelle. A riguardo vedi punto „7.4 Impostaz. Sistema“.

6.2 Modalità di riproduzione: Riproduzione

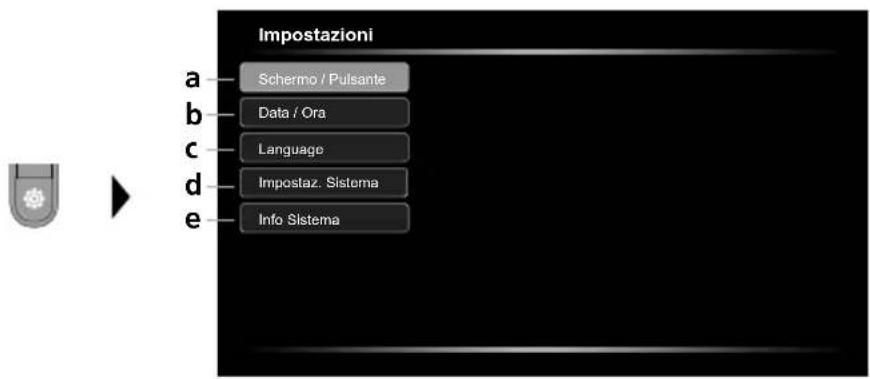

7.0 Modalità di impostazione

Impostazioni a — Schermo / Pulsante b — Data / Ora c — Language d — Impostaz. Sistema e — Info Sistema

a Regolazione della luminosità del display / configurazione del tasto frontale
b Impostazione data/ora
c Modifica lingua (EN, DE, JP, FR, IT, PT, ES, NL)
d Impostazioni del sistema
e Versione firmware/hardware

Per ritornare alla modalità di ripresa, premere ripetutamente il tasto ESC.

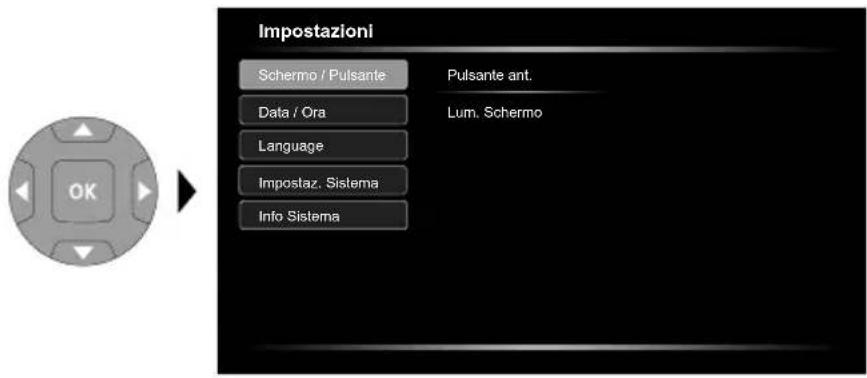

7.1 Modalità di impostazione: Schermo / Pulsante

Impostazioni Schermo / Pulsante Pulsante ant. Data / Ora Lum. Schermo Language Impostaz. Sistema Info Sistema

Per il tasto frontale si possono regolare le seguenti funzioni: Immagine / Video, Rotazione immagine, Illuminazione e Zoom. L'immagine / il video sono preimpostati. La luminosità del display può essere regolata su tre livelli.

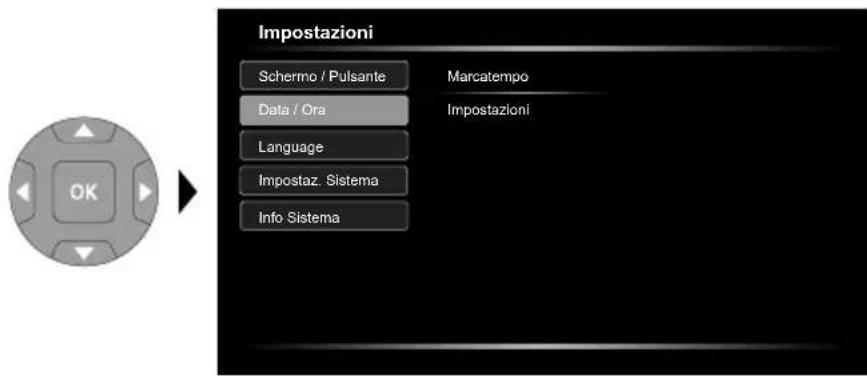

7.2 Modalità di impostazione: Data / Ora

Impostazioni Schermo / Pulsante Data / Ora Language Impostaz. Sistema Info Sistema Marcatempo Impostazioni

Qui si può selezionare l'opzione per inserire sulle immagini data e ora. Con i tasti freccia si possono regolare ora e data.

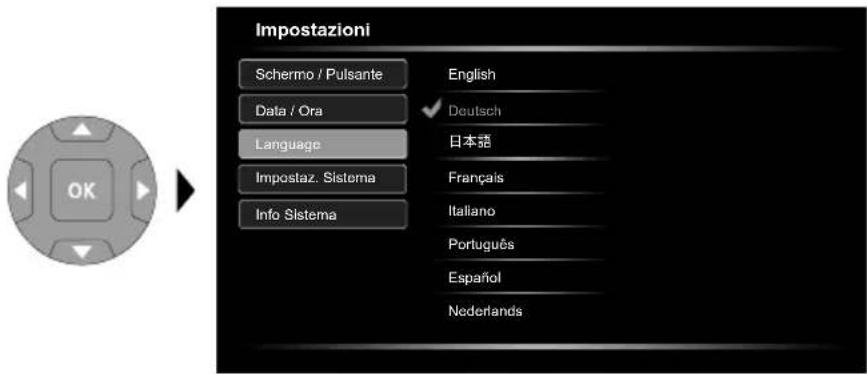

7.3 Modalità di impostazione: Modifica lingua (EN, DE, JP, FR, IT, PT, ES, NL)

Impostazioni Schermo / Pulsante Data / Ora Language Impostaz. Sistema Info Sistema English Deutsch 日本語 Français Italiano Português Español Nederlands

In questo menu si può impostare la lingua necessaria.

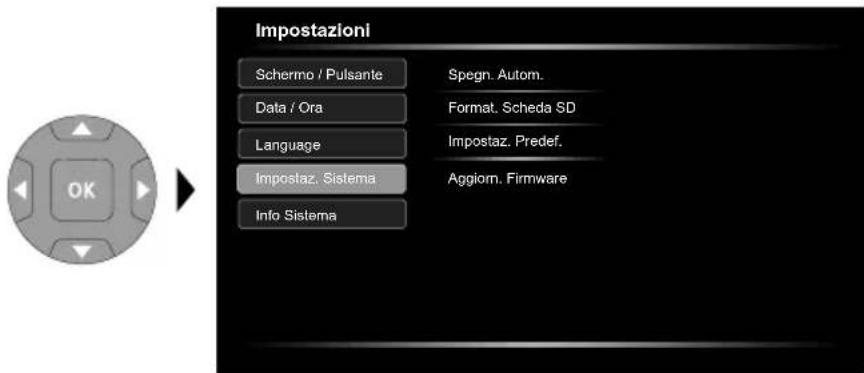

7.4 Modalità di impostazione: Impostaz. Sistema

Impostazioni Schermo / Pulsante Data / Ora Language Impostaz. Sistema Info Sistema Spegn. Autom. Format. Scheda SD Impostaz. Predef. Aggiorn. Firmware

Tutti i dati sulla scheda SD saranno cancellati. Questa operazione non può essere annullata.

Non viene chiesta conferma per l'operazione.

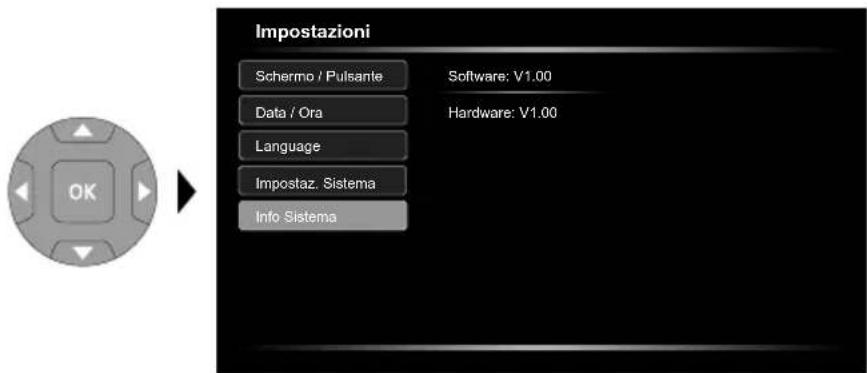

7.5 Modalità di impostazione: Info Sistema

Impostazioni Schermo / Pulsante Data / Ora Language Impostaz. Sistema Info Sistema Software: V1.00 Hardware: V1.00

Le informazioni sul prodotto sono fornite in questo menu.

Trasmissione dati USB

I dati salvati sulla scheda SD possono essere trasmessi al PC con un lettore di schede adatto o direttamente attraverso la porta USB. Per informazioni sul collegamento tra computer e adattatore o lettore di schede consultare il manuale del lettore di schede.

Funzione webcam

La videocamera può essere utilizzata come webcam assieme a un computer tramite l'interfaccia USB-C.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato.

Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici Con riserva di modifiche tecniche 22W42
Tipo di display 5" Display a colori TFT
Risoluzione del display 1280 x 720 pixel
Risoluzione immagine / video 1280 x 720 pixel
Formato immagine / video JPEG, MPEG-4
Memoria Scheda di memoria micro SD fino a 32 GB
Classe di protezione IP 54
Attacchi USB di tipo C
Lingua del menu DE, EN, ES, FR, IT, JA, NL, PT
Funzioni	Spegnimento automatico, Rotazione dell'immagine 180°, Immagini speculari, Registrazione immagini, Zoom digitali 1-2x, Orologio in tempo reale, Memoria di massa USB, Videoregistrazione
Funzionamento a rete sì
Alimentazione elettrica	Gruppo batterie agli ioni di litio da 3,7V / 2,6Ah Alimentatore 9V/DC / 2A
Durata di esercizio circa 5 ore
Durata ricarica circa 3 ore
Condizioni di lavoro	0°C ... 50°C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C	.. 70°C, Umidità dell'aria max. 80% rH, non condensante
Dimensioni (L x H x P) 310 mm x 210 mm x 140 mm x (con supporto)
Peso 956 g (con batterie)

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com

!
