Tipo de producto	Moto enduro / todo terreno
Marca	Sherco
Modelo	500 SEF (2024)
Cilindrada	478,22 cm³
Tipo de motor	Monocilíndrico 4 tiempos, refrigeración líquida
Diámetro x carrera	95 mm x 63,9 mm
Relación de compresión	11,60:1
Distribución	4 válvulas DOHC, accionamiento por cadena
Arranque	Eléctrico
Inyección	SYNERJECT
Capacidad de aceite motor	1,1 litro SAE 10W50
Transmisión	Manual, 6 velocidades
Embrague	Multidisco en baño de aceite, mando hidráulico
Chasis	Semi-perimétrico acero CrMo, subchasis trasero aluminio
Horquilla	Kayaba USD Ø48 mm (cartucho cerrado o abierto)
Amortiguador trasero	Kayaba con depósito separado
Recorrido delantero / trasero	300 mm / 330 mm
Freno delantero	Disco Ø260 mm
Freno trasero	Disco Ø220 mm
Neumáticos	Delantero 90/90-21", trasero 140/80-18"
Presión neumáticos todo terreno	0,9 bar
Capacidad depósito	9,7 L (incluyendo 1 L de reserva)
Combustible	Gasolina sin plomo, índice de octano 95
Batería	Litio 12V 2Ah (Factory) o plomo 12V 4Ah (Racing)
Dimensiones (Largo x Ancho x Alto asiento)	2260 mm x 820 mm x 950 mm
Mantenimiento	Cambio de aceite y filtro cada 20 h, plan detallado
Seguridad	Sistema keyless, parada de emergencia, caballete lateral con seguridad

Preguntas frecuentes - 500 SEF (2024) Sherco

¿Cómo arrancar el motor en frío?

Colocar el selector en punto muerto, accionar el starter (si está presente), luego presionar el botón de arranque sin acelerar. Dejar calentar unos minutos y luego desactivar el starter.

¿Qué tipo de aceite motor usar y qué cantidad?

Usar aceite SAE 10W50 (Motul 300V 4T recomendado) con una capacidad de 1,1 litro. Verificar el nivel mediante el visor del cárter del embrague.

¿Cómo ajustar la compresión de la horquilla?

Girar el tornillo de ajuste en la parte superior de cada barra en sentido horario para aumentar el freno hidráulico. El ajuste base 'Standard' es de 12 clics hacia atrás (Factory) o 14 clics (Racing) desde el tope.

¿Cuál es la tensión de cadena recomendada?

La tensión de cadena debe estar entre 50 y 53 mm de juego cuando la cadena se empuja hacia arriba. Ajustar con los tensores de cadena.

¿Cómo limpiar el filtro de aire?

Desmontar el asiento y luego el filtro. Limpiar la espuma con un limpiador especial (Motul A1), dejar secar, luego impregnar con aceite para filtro (Motul A2). Volver a montar centrando bien el filtro.

¿Qué hacer si la batería de litio no arranca en climas fríos?

Las baterías de litio pierden potencia a bajas temperaturas (<15°C). Intentar arrancar durante 5 segundos, esperar 30 segundos para dejar que el calor se distribuya, o calentar la batería en el interior antes de arrancar.

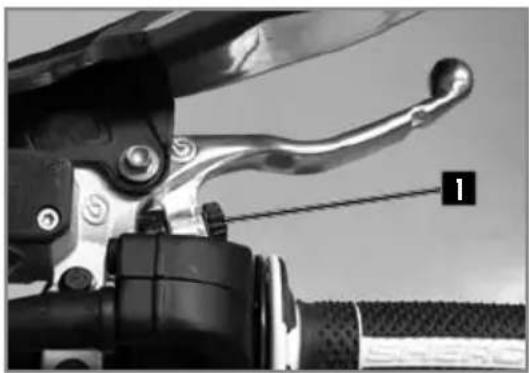

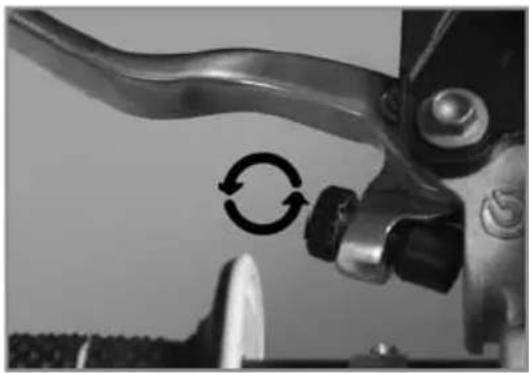

¿Cómo ajustar el recorrido de la palanca de freno delantero?

Usar el tornillo de ajuste situado en la palanca. Girar en sentido horario para alejar la palanca (aumentar el recorrido) y antihorario para acercarla. El recorrido mínimo es de 3 mm.

¿Cuál es la presión de los neumáticos recomendada para todo terreno?

Para uso todo terreno, la presión delantera y trasera es de 0,9 bar. Verificar en frío con un manómetro.

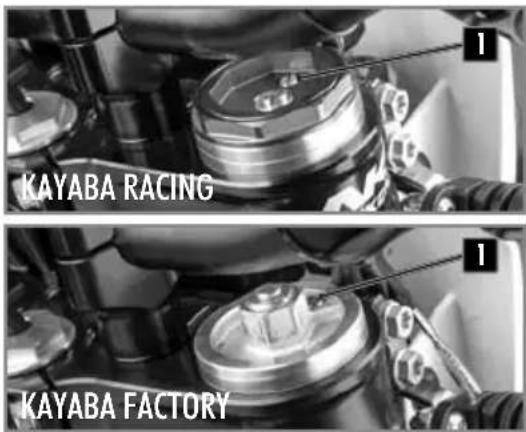

¿Cómo purgar las barras de la horquilla?

Después de 5 a 10 horas de uso, en frío y horquilla sin carga, aflojar los tornillos de purga en cada tapón de horquilla para evacuar el aire acumulado.

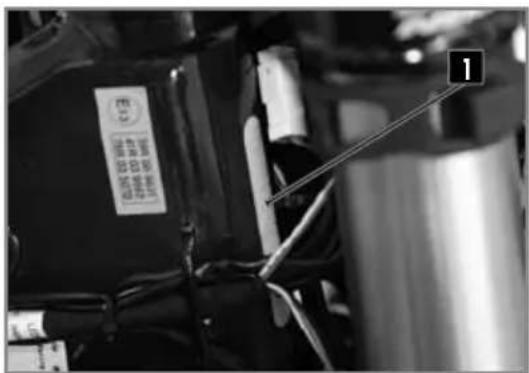

¿Dónde se encuentra el número de serie del vehículo?

El número de serie está grabado en el lado derecho de la columna de dirección. El número de motor está en la parte trasera del cárter central derecho.

MANUAL DE USUARIO 500 SEF (2024) Sherco

450-500 SEF RACING 450-500 SEF FACTORY

INDEX

FRANÇAIS

p. 4

ENGLISH

p. 84

ESPÁN OL

p. 164

DEUTSCH

s. 244

Le agradece la confianza que ha depositado en ellos al comprar uno de sus produits.

Ahora es propietario de una SHERCO 450-500 SEF. Podrá disfrutar de todo el placer de conducirla si sigue los consejos e instructaciones que SHERCO indica en este manual, asi como respetando la legislación de refrico.
Este manual explicá el funciona, revision,ostenimiento y esta a punto de su SHERCO. Si tuviera algoa duda sobre estemanual o sobre su maquina,debeponerse encontacto con su concesionario SHERCO:www.sherco.com/apartado"Dealers
Tómei tempo para leer atentamente y en su totalidad estemanualantesdeutilizarsuquina.
A fin de conservar su SHERCO en perfecto estado durante muchos años, asegúrese de hacerlo según los cuidados y mantenimiento descriitos en este manual.

(El vehiculo que usted ha comprado能把 ser ligamente distincto del vehiculo que se encuentro en este manual.)
SHERCO se reserva el derecho de realizar modificaciones sin previo aviso.

REGISTRO DE LOS NUMEROS DE SERIE

Indicar en sus espacios respectivos los nombres de série del vehiculo

Sello concesionario

Numero de bastidor (p.171)

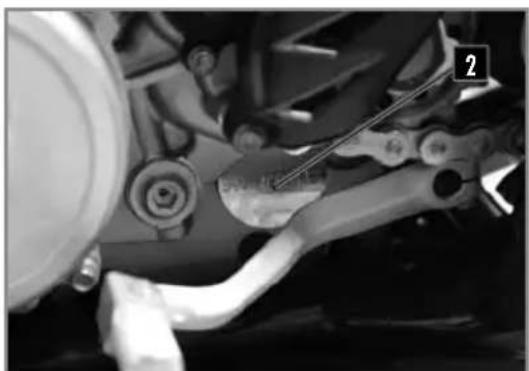

Tipoy numero de motor (p.171)

INDICE

Cáracterísticastéctricas 166

Descripción del vehúculo 170

Localizacion de los nombres de series 171

Mandos y controlles 172

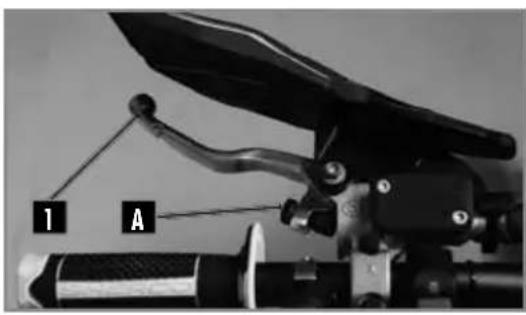

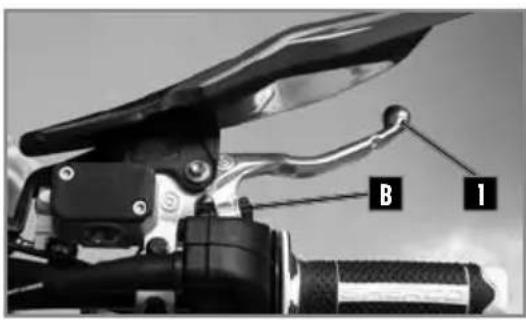

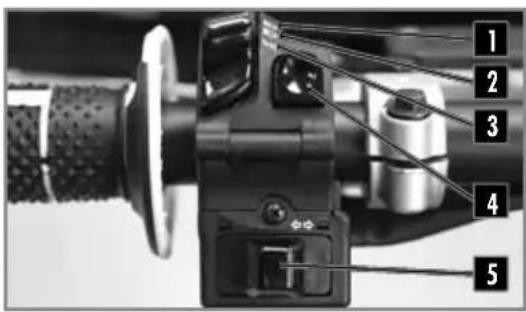

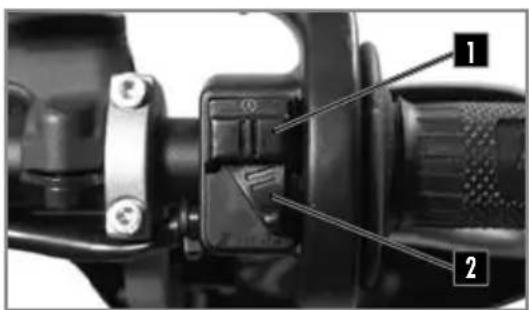

Mandos de mano: palanca de embarque, de frenodelantero, interruptores 172

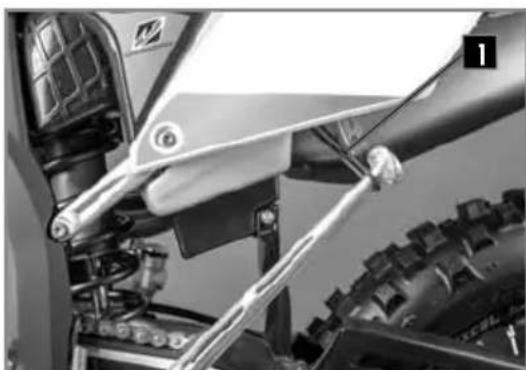

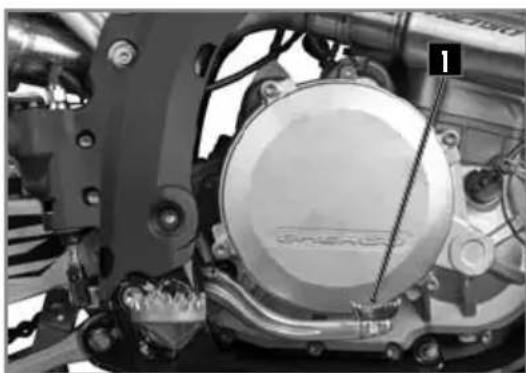

Mandos de pie:chiode marcha, caballete, freno
trasero 175

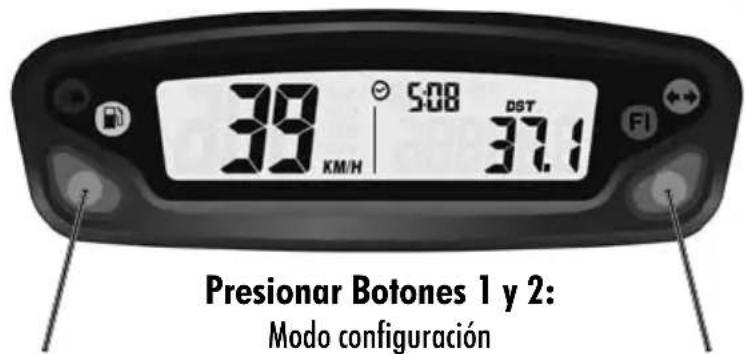

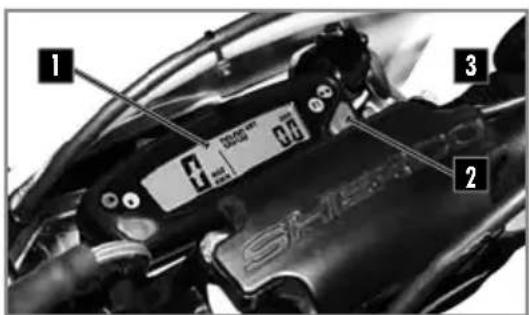

Velocimetro 176

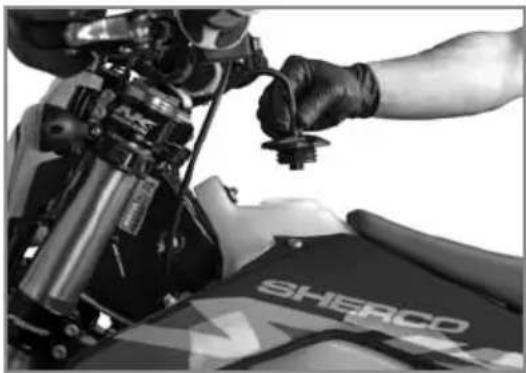

Apertura /Cierre deposito de combustible 180

Conducción 181

Instrucciones de seguridad 182

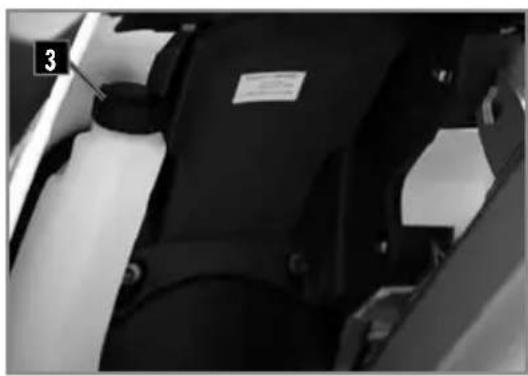

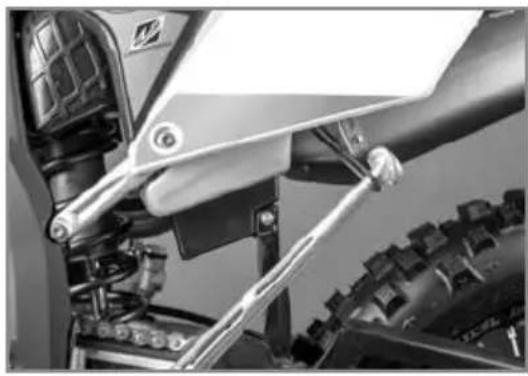

Sistema de refrigeracion 183

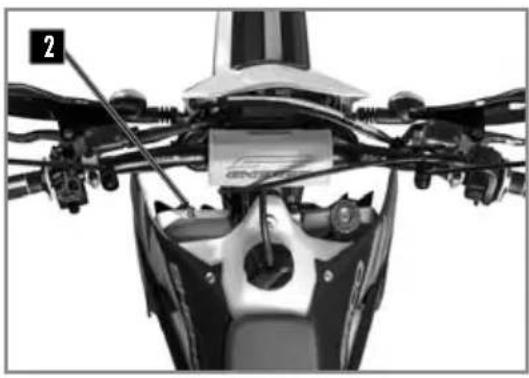

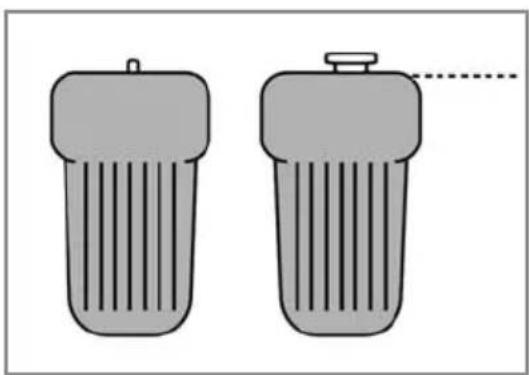

Control de nivel de liquido de refrigeracion 183

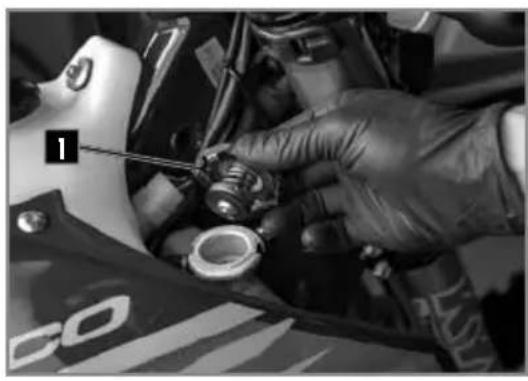

Vaciado del liquido de refrigeracion 184

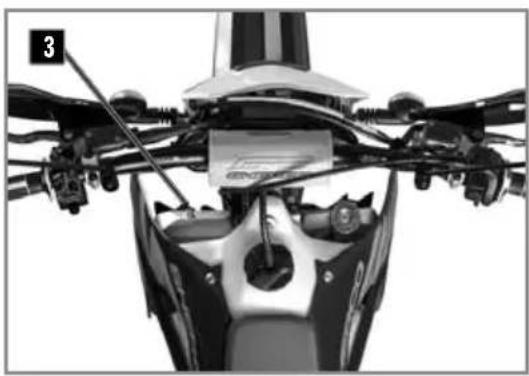

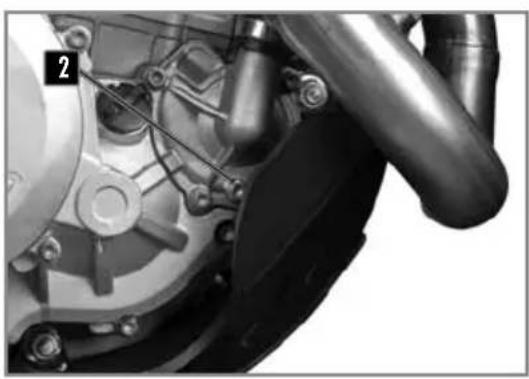

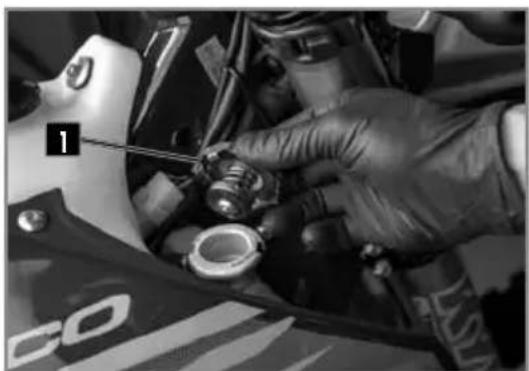

Llenado del liquido de refrigeracion 185

Reglaje del motor 186

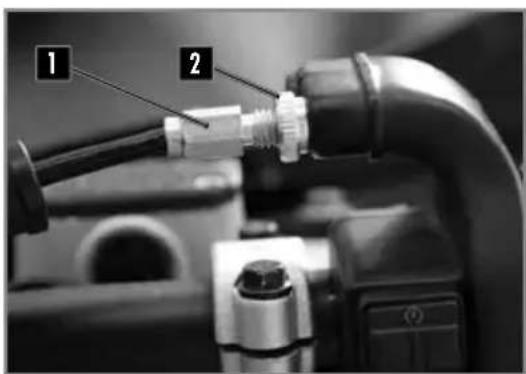

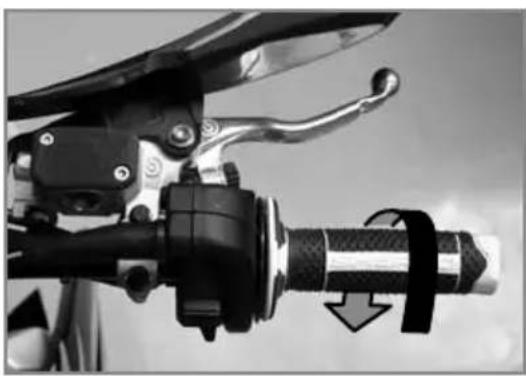

Controlar el jeu del cable de acelerador 186

Mantenimiento del motor 187

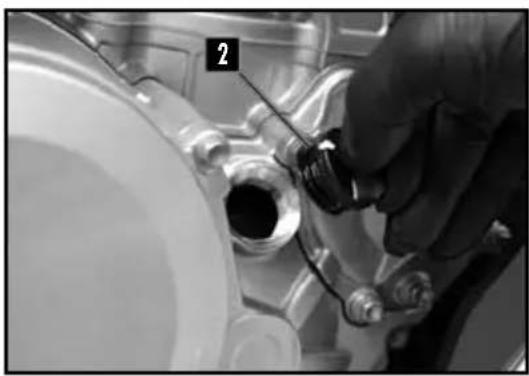

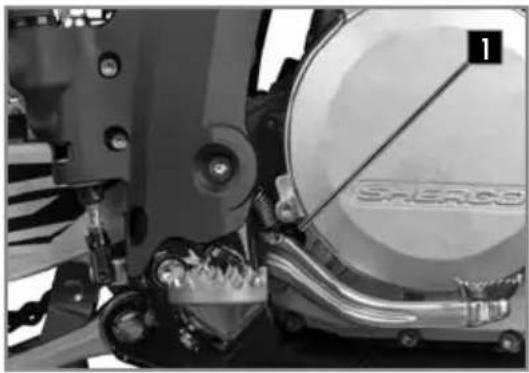

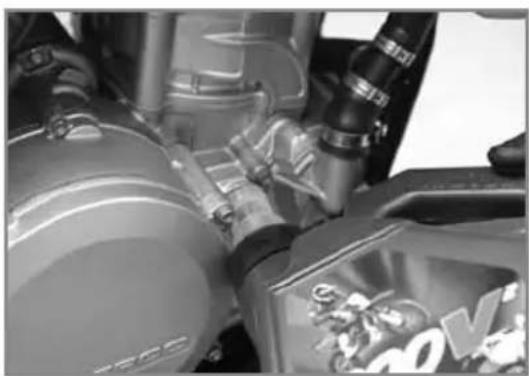

Controler el nivei de aceite del motor 187

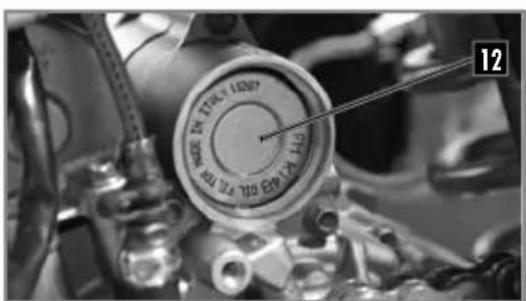

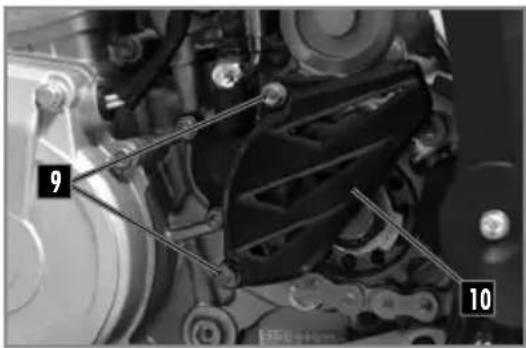

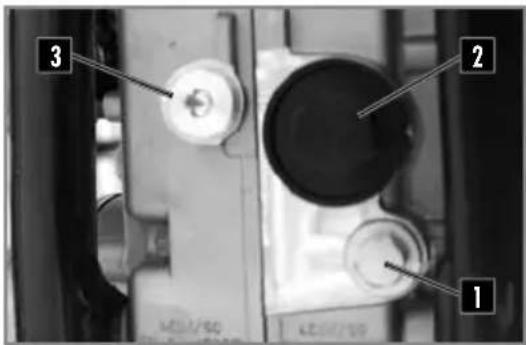

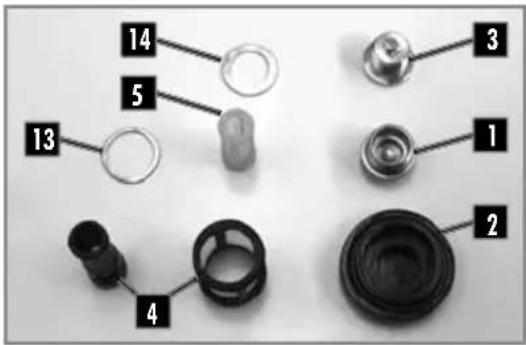

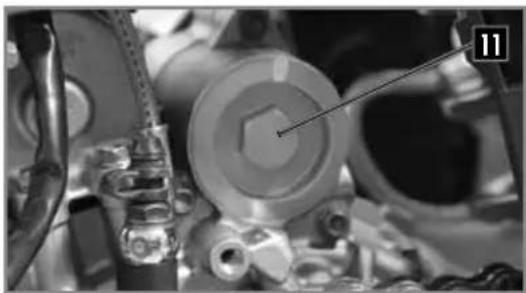

Vaciado aceite del motor y sustitución del filtro 188

Llenado aceite del motor 189

Reglaje parte ciclo 190

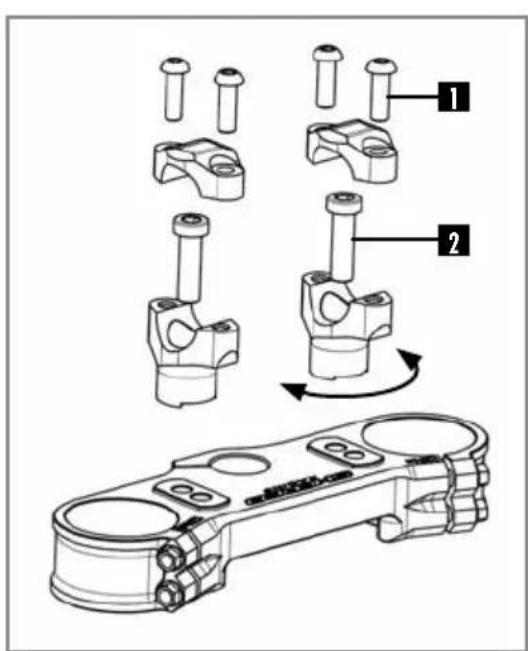

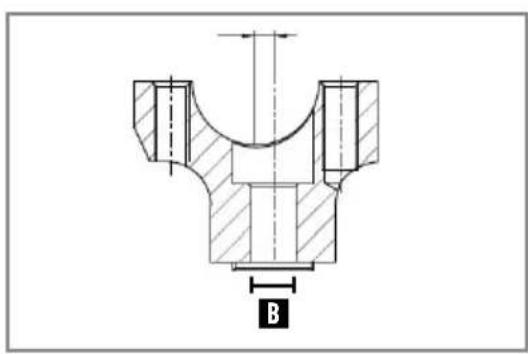

Posicion del manillar 190

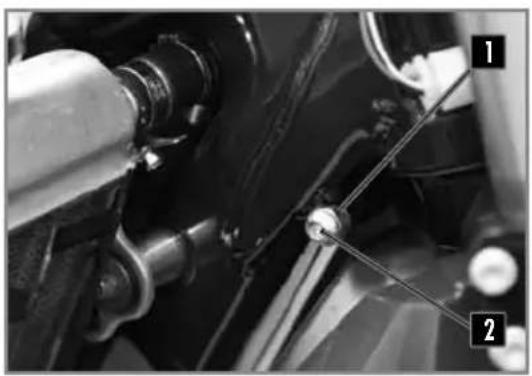

Reglaje de los topes de direccion 191

Reglaje de base de la parte ciclo en direccion del piloto....191

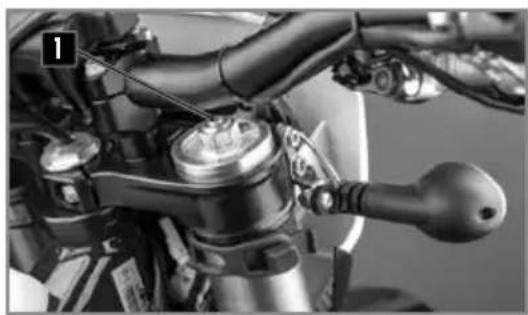

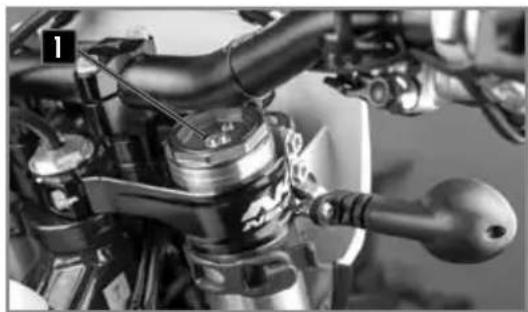

Reglaje de la compresion de la horquilla 192

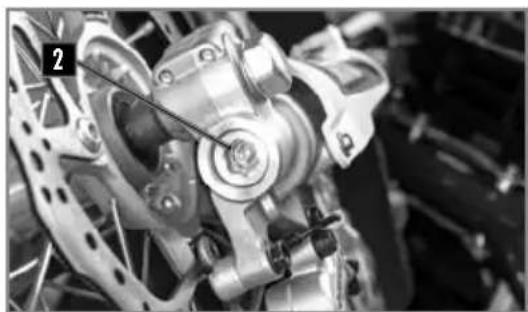

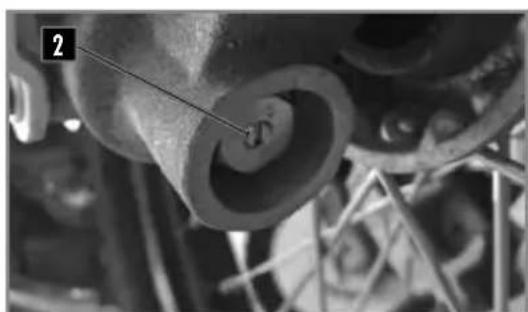

Reglaje de la descopresion de la horquilla 192

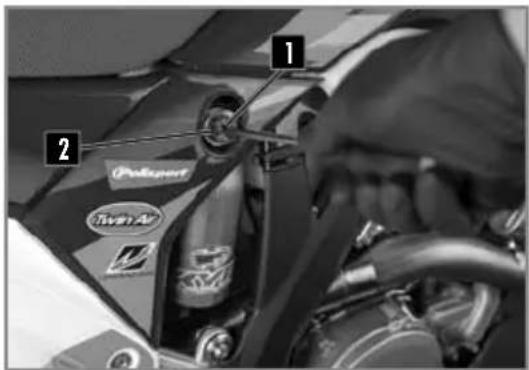

Ajuste de la compresión a baja velocidad del amortiguidor 193

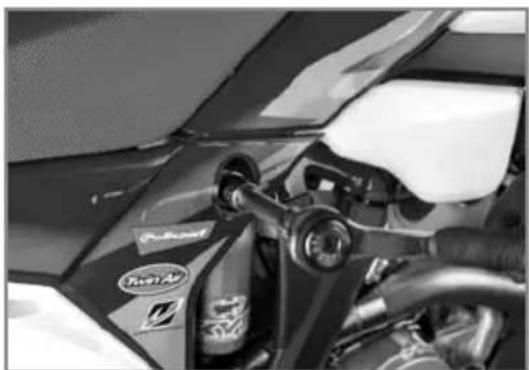

Ajuste de la compresión a alta velocidad del amortiguidor 193

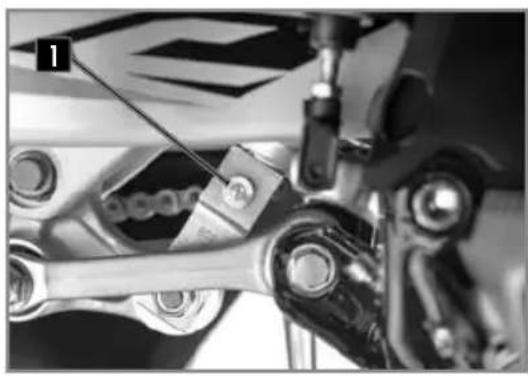

Ajuste de la descompression del amortiguidador 194

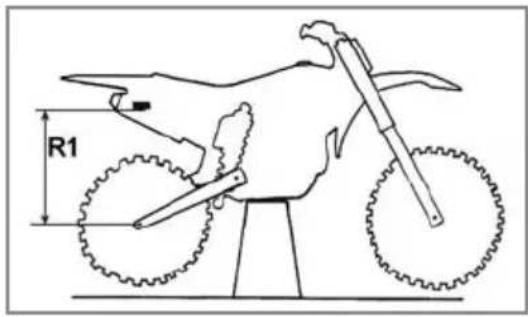

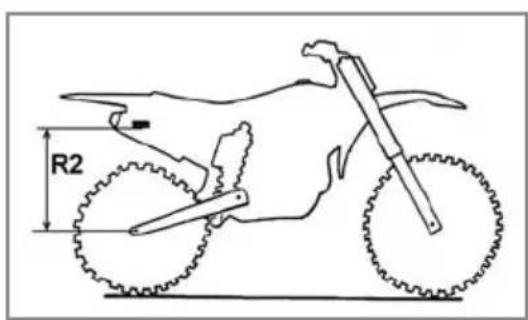

Control del hundimiento en vacio del amortiguidador 194

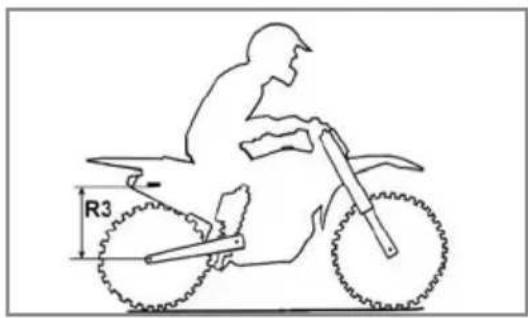

Control del hundimiento en cargo del amortiguidador ....194

Precarga amortiguidor Kayaba 195

Cambi ar el muelle del amortiguador 195

Mantenimiento parte ciclo 196

Desmontaje del sillin 196

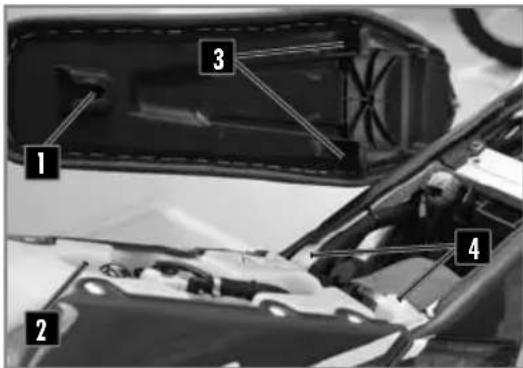

Montaie del sillin 196

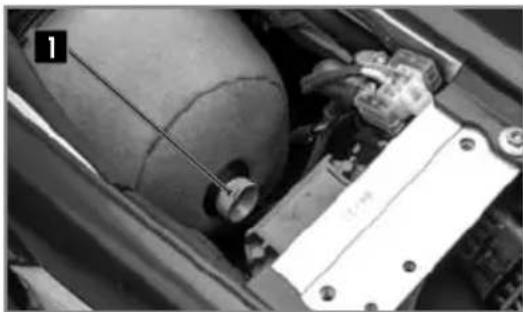

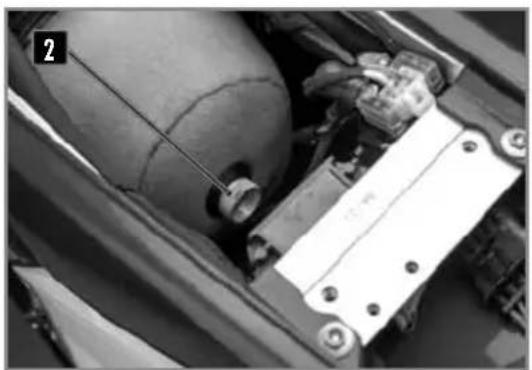

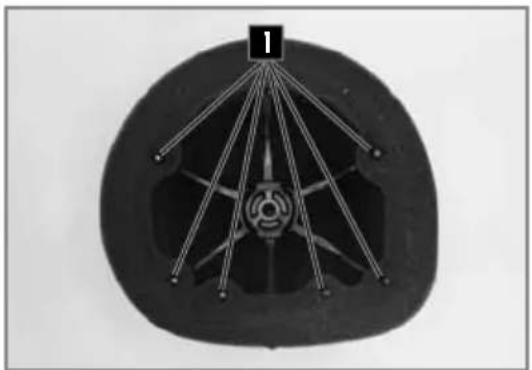

Extracción del filtro de aire 196

Limpieza el filtró de aire 197

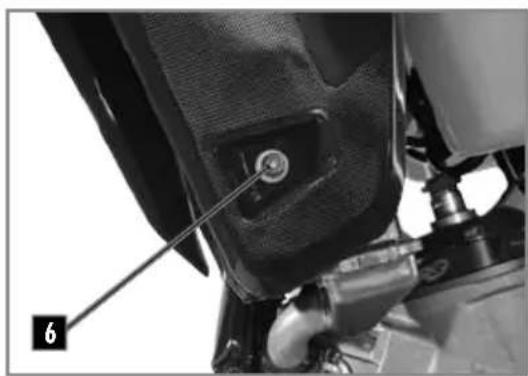

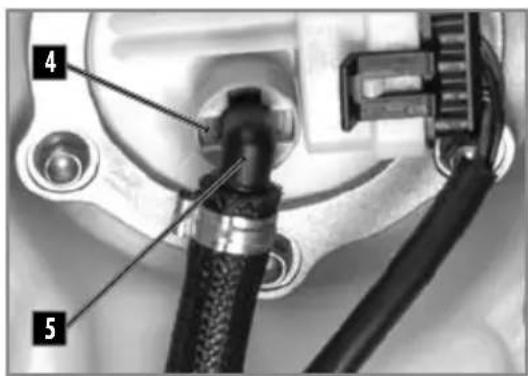

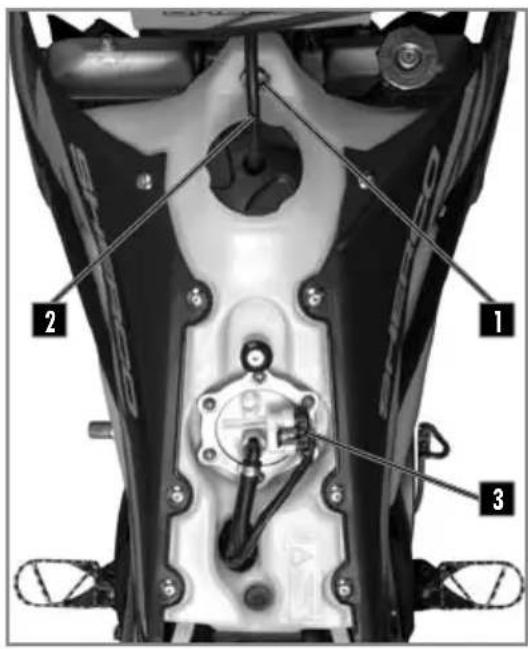

Desmontaje del deposito de gasolina 198

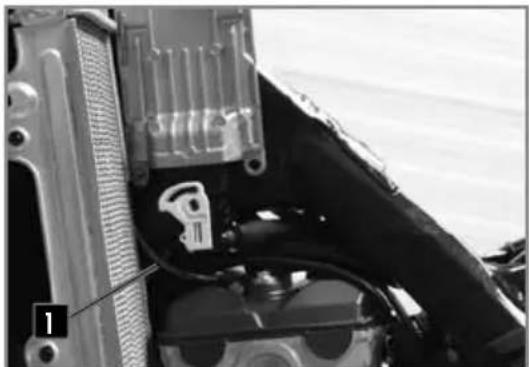

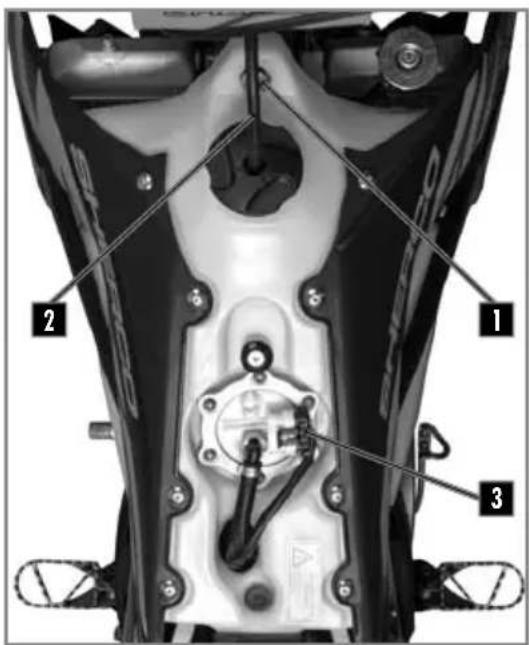

Montaie del deposito de gasolina 199

Purga de los brazos de la horquilla 200

Limpieza de los guardapolvos de la horquilla 200

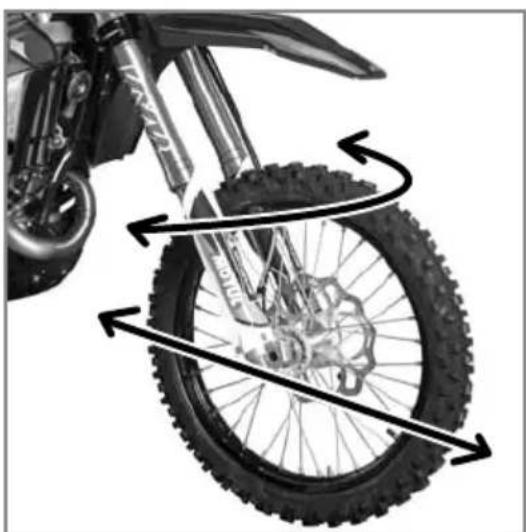

Control del jeu de los cojinetes de direccion 200

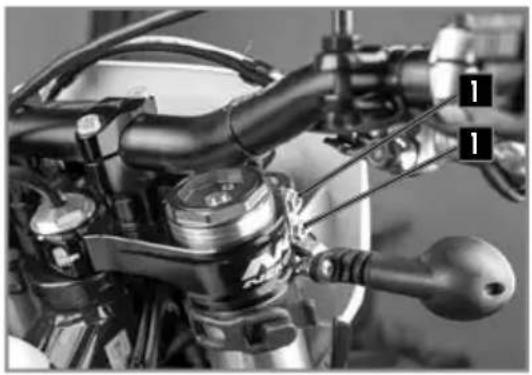

Ajuste del juego de los cojinetes de direccion 201

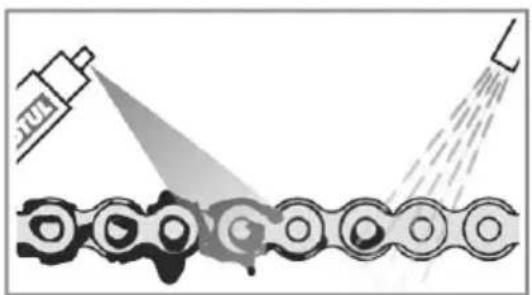

Limpieza de laceda 201

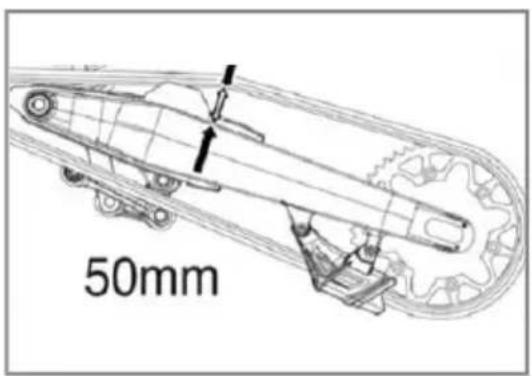

Control de la tension de la cadena 201

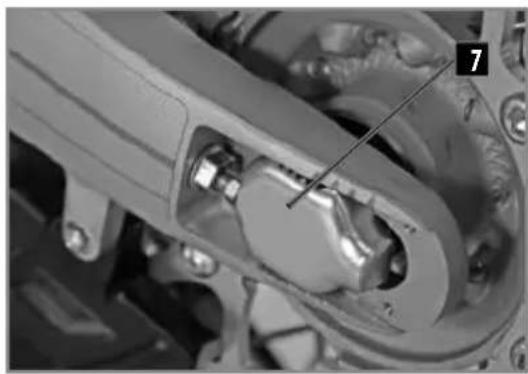

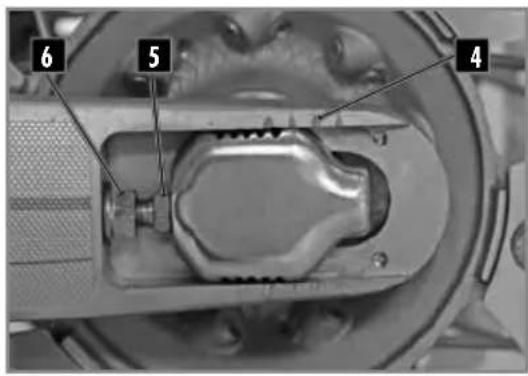

Ajuste de la tension de la cadena 202

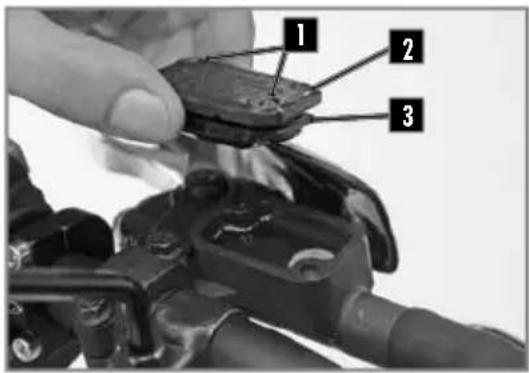

Control nivel de liquido embarque 203

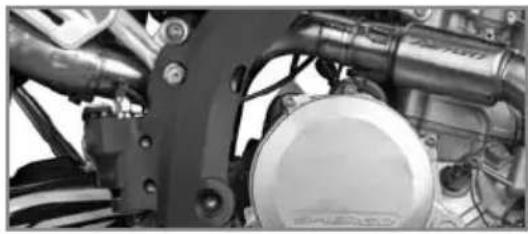

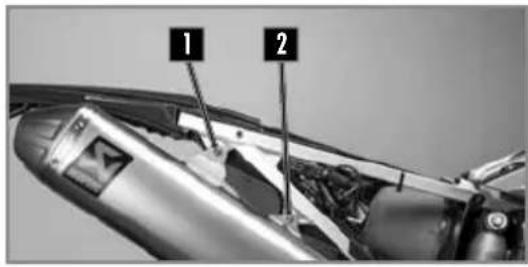

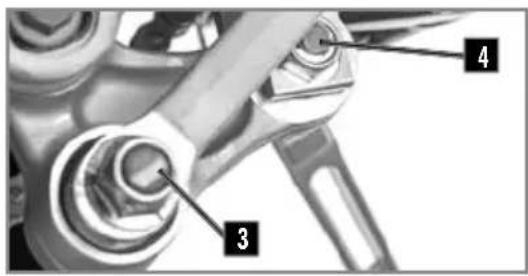

Desmontaje del amortiguidor 204

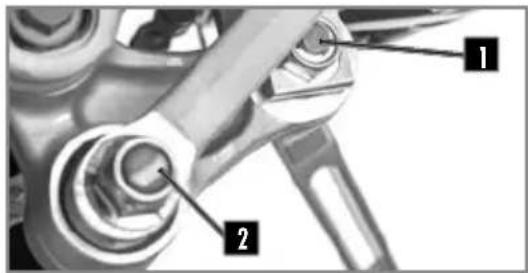

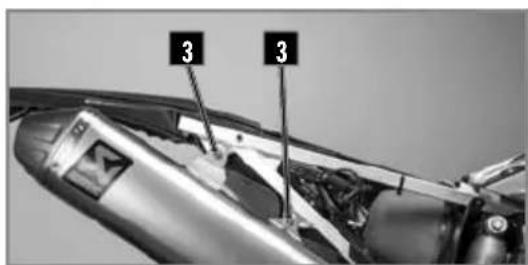

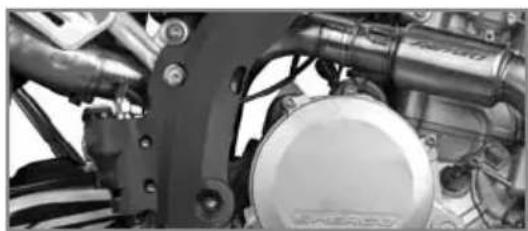

Montaje del amortiguidor 204

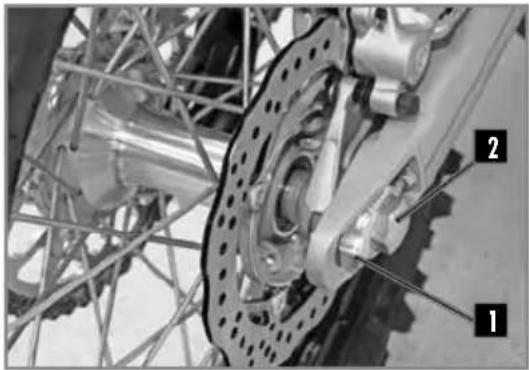

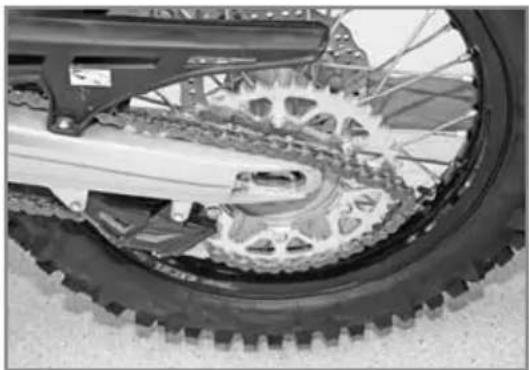

Ruedas,neumáticos 205

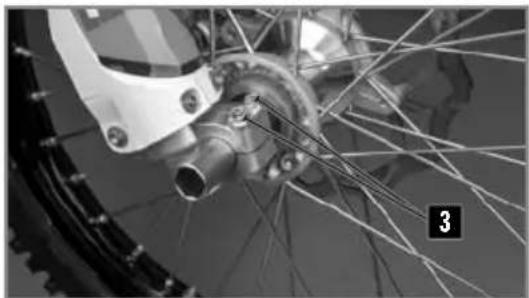

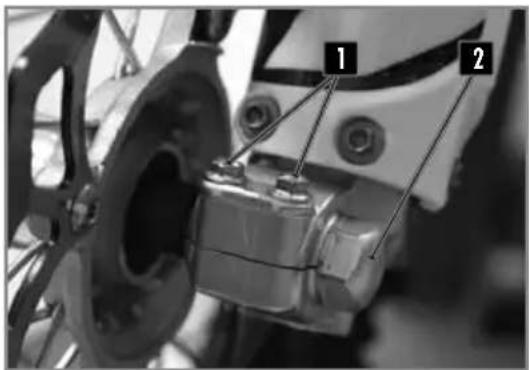

Desmontaje de la rue delantera 205

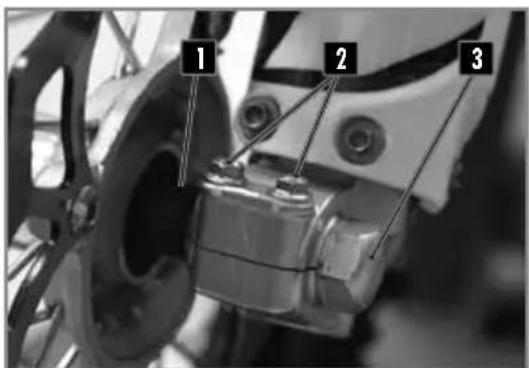

Montaje de la rueda delantera 205

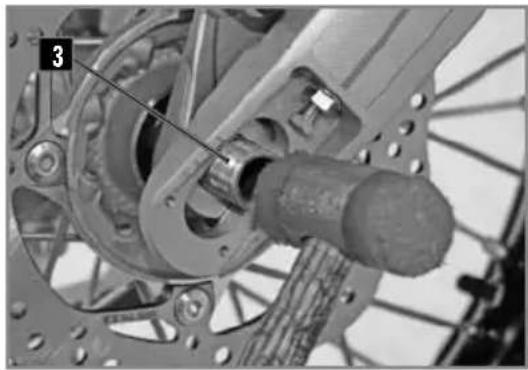

Desmontaje de la ruea trasera 206

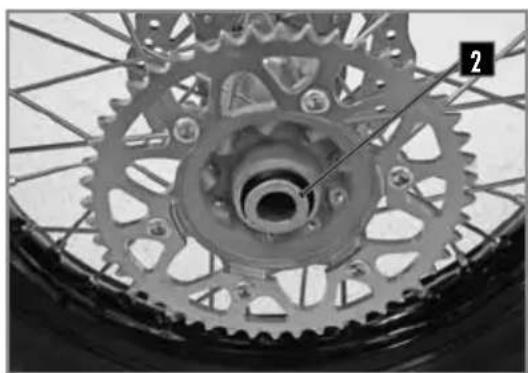

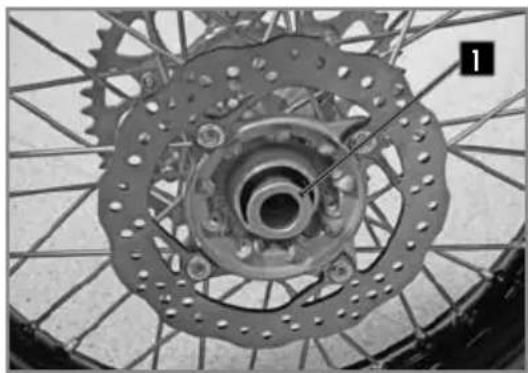

Montaje de la rueda trasera 206

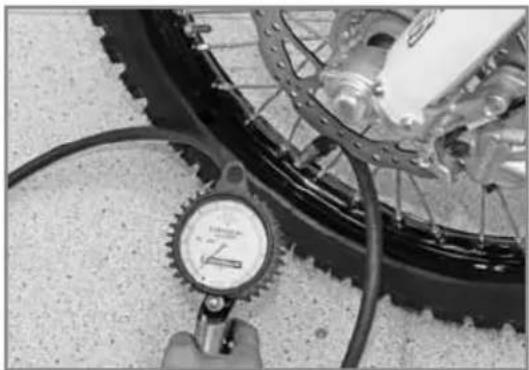

Control de la presión de los neumáticos 207

Desgaste y deterioro 208

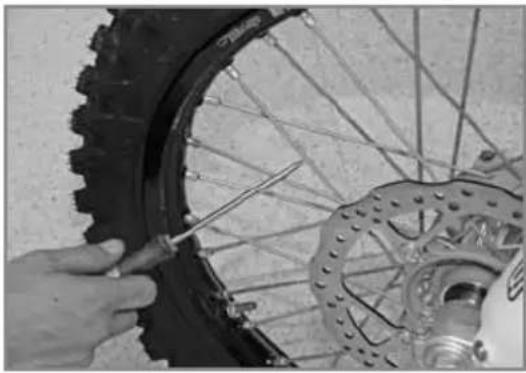

Comprobación de la tensión de los radios 208

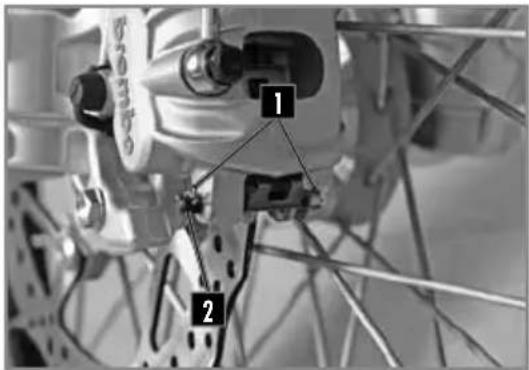

Frenos 209

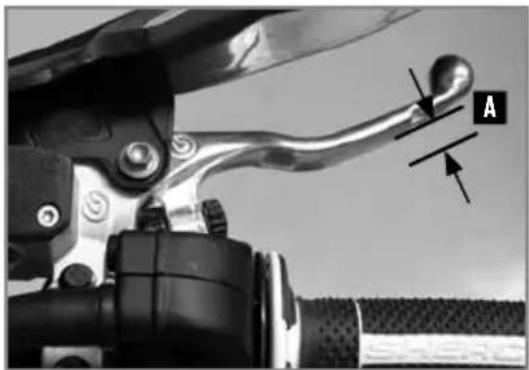

Comprobación del recorrodo del freno delantero 209

Ajusfe del recorro de la palanca del freno delantero .... 209

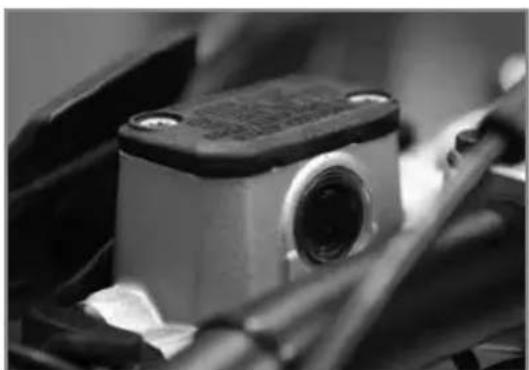

Control de nivel del liquido del freno delantero 209

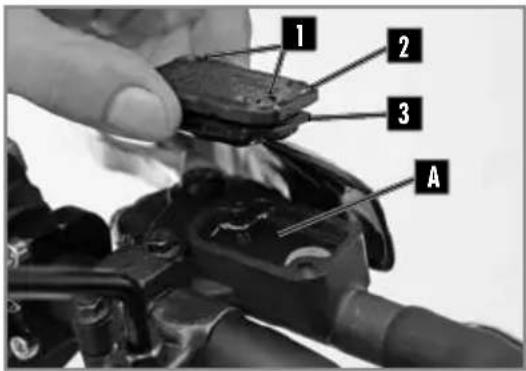

Rellenado de liquido de freno delantero 210

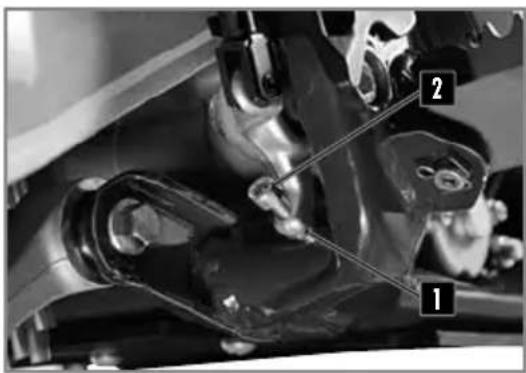

Ajuste de la posicion del pedal de freno trasero 210

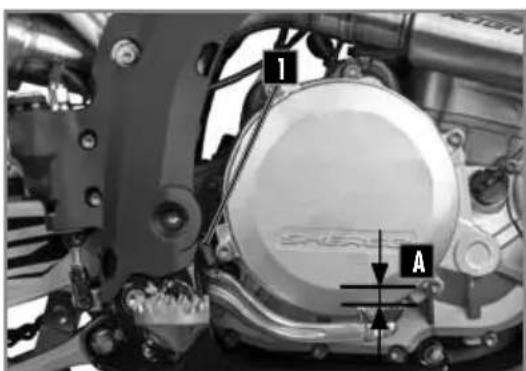

Comprobación del recorrido del pedal de freno trasero .... 210

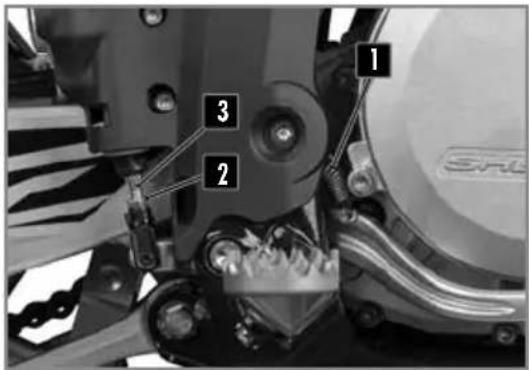

Ajusie del recorro del pedal de freno trasero 211

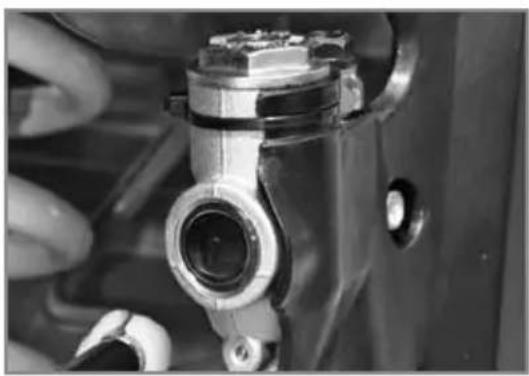

Control del nivel de liquido freno trasero 211

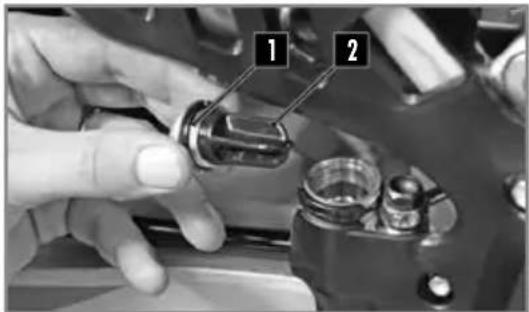

Rellenado de liquido de freno triturero 211

Desmontaje de las pastillas de freno 212

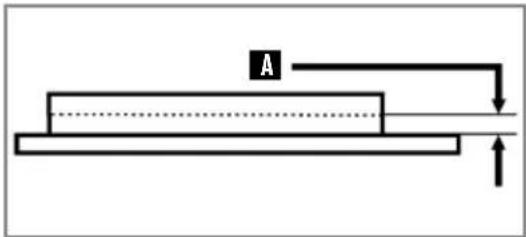

Control de las pastillas de freno delantero y trasero .... 212

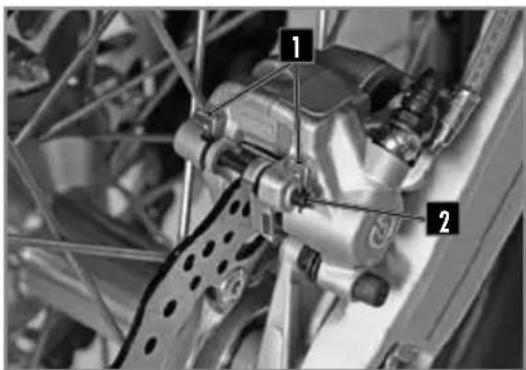

Sustitución de las pastillas de freno delantejo y trasero ... 212

Mantenimiento circuito electrico 213

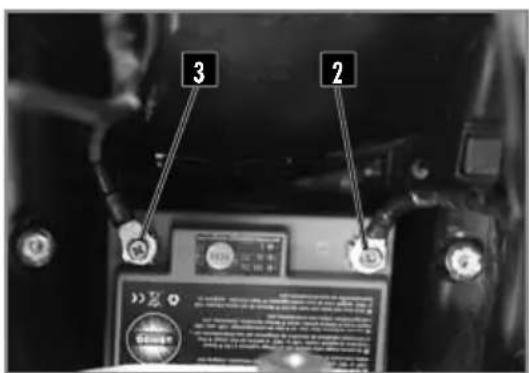

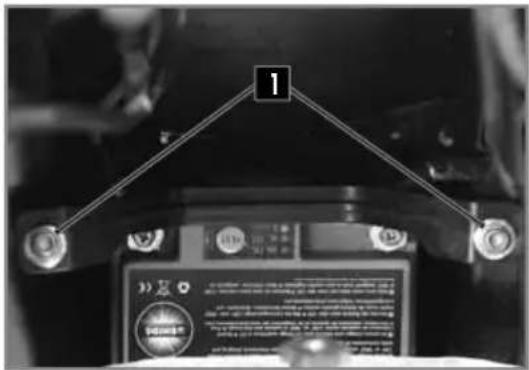

Extracción de la bateria 213

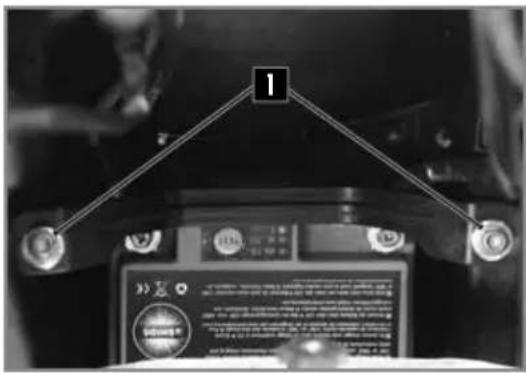

Montaje de la bateria 214

Carga de la bateria 214

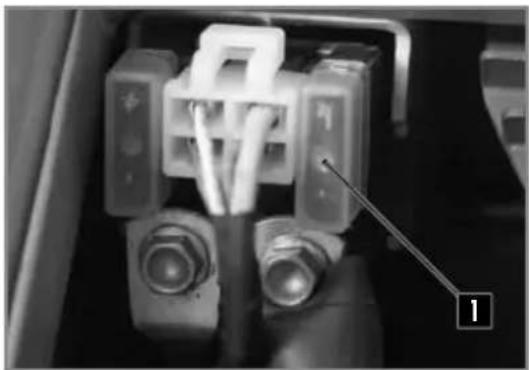

Sustituir el fusible principal 215

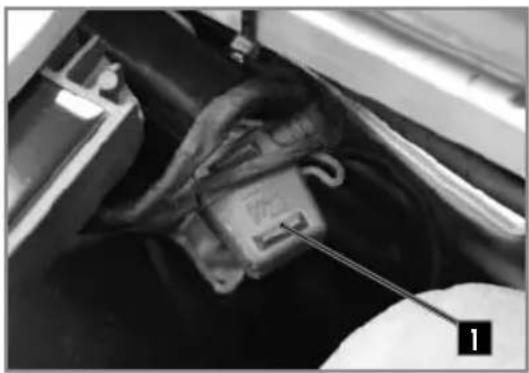

Sustituir el fusible de proteccion de haz luminoso 215

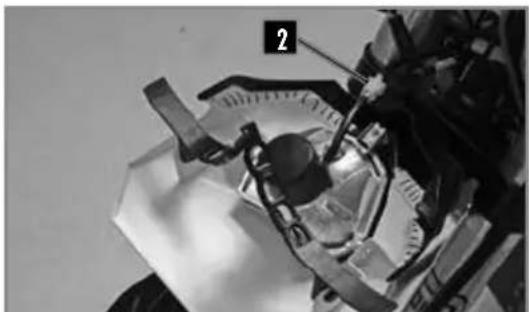

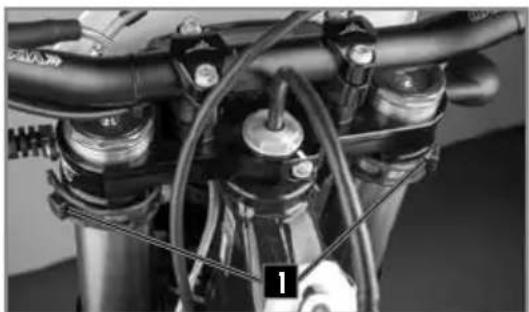

Desmontaje del faro 215

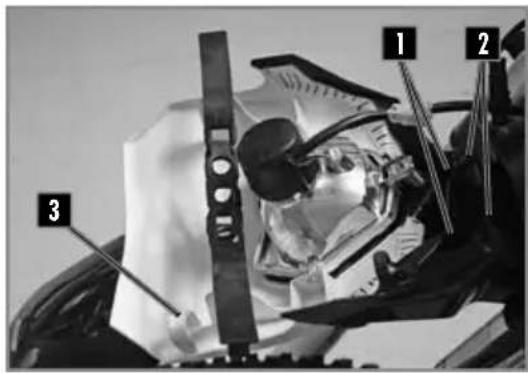

Montaje del faro 216

Sustituir la bombilla del faro o el piloto 216

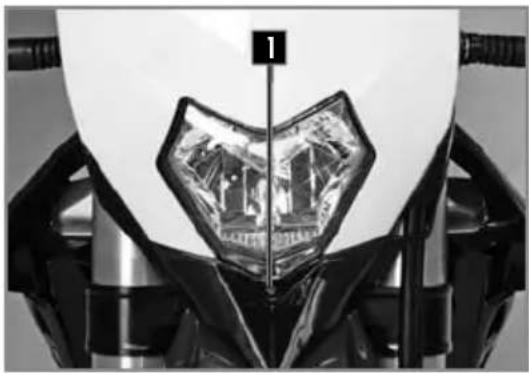

Ajustar el alcance del faro 217

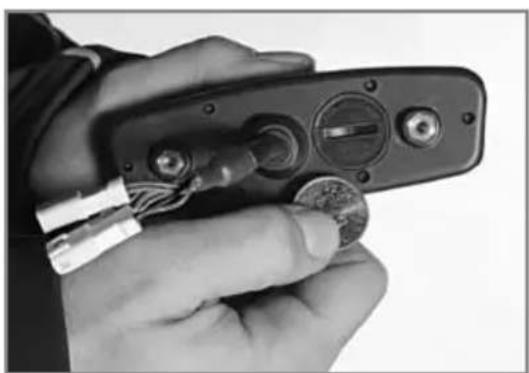

Sustuir la bateria del velocimetro 217

Limpieza y conservacion 218

Limpieza de la moto 218

Almacenamento de la moto 218

Puesta en servicios antes del almacenimiento 218

Plan de mantenimiento 219

Pares de apriete 222

Characteristicasétécnicas500Supermotard 226

Plan de mantenimiento 500 Supermotard 228

Garantía 231

CHARACTERISTICAS TECNICAS

DIMENSIONES
Longitud total	2260 mm
Anchura total	820 mm
Altura sillín	950 mm
Distancia entre ejes	1490 mm
Distancia al suejo	355 mm

MOTOR 450 SEF 500 SEF
Tipo	Monocilindrico 4 tiempos refrigeración por liquido
Cilindrada	449,4 cc	478,22 cc
Diámetro/Carrera	95mm X 69,9mm	95mm X 63.9mm
Ratio de comprensión	12.30 : 1	11.60 : 1
Transmisión	4 válvulas DOHC transmisión porcedena
Sistema de arranque	Arranque electrico
Diámetro válvula admisión	38 mm
Diámetro válvula escape	30,5 mm
Reglaje en frío válvula admisión	0.15-0.2mm
Reglaje en frío válvula escape	0.2-0.25mm
Bujía	NGK LMAR9E-J
Distancia entre los electrosos de bujía	0.7 mm
Inyección electrónica	SYNERJECT
Alternador	12V, 220W
Capacidad aceite motor	1,1 litro SAE 10w50

TRANSMisión
Tipo	Manual
Embrague	Multi discos en báñode aceite, mando hidráulico
Transmisión primaria	25 : 68
Cambio	6 velocidades
Transmisión secundaria	14 X 50

CHARACTERISTICAS TECNICAS

PARTECICLO

Chasis	Semiperimetral en acero CrMo con bastidor secundario en aluminio
Horquilla	KAYABA USD Ø48mm cartuchos cerrados (Factory) KAYABA USD Ø48mm cartucho abierto (Racing)
Suspension trasera	KAYABA con botellaSeparated
Carrera delantera/trasera	300/330mm
Freno delantero	Disco Ø260mm
Freno trasero	Disco Ø220mm
Frenos de disco (Límite de desgaste)	2.7mm delante y 3.6mm detrás
Neumático delantero	90/90-21''
Neumático trasero	140/80-18''
Presión todo terreno delantera/trasera	0,9 bar
Capacidad depuesto de gasolina	9,7L con 1L de réserve
Gasolina	Súper sin plomo con un indices de octanaje de al menos 95

COMPONENTES ELECTRICOS

Batería	BS BSLi-02 Lithium (Factory)	12V 2Ah
	Yuasa YTX5 LBS (Racing)	12V 4Ah
Faro	S2	12V 35/35W
Piloto	W5W	12V 5W
Luz trasera / freno	LED
Intermitentes	R10W	12V 10W
Batería contador de velocidad	CR 2032	Tensión de la batería: 3V
Luz de matricula	W5W	12V 5W

REGLJES - HORQUILLA KAYABA USD (FACTORY) 048MM

Compresión	Confort	20 clicks hacía atrás
	Estándar	12 clicks hacía atrás
	Sport	8 clicks hacía atrás
Descompresión	Confort	18 clicks hacía atrás
	Estándar	12 clicks hacía atrás
	Sport	10 clicks hacía atrás
Rigidez muelle	Peso del piloto: 65-75kg	4.2N/mm
	Peso del piloto: 75-85kg	4.4N/mm (origen)
	Peso del piloto: 85-95kg	4.6N/mm
Tipo de aceite	KAYABA 01M	345 CC

CHARACTERISTICAS TECNICAS

REGLAJES - HORQUILLA KAYABA USD (RACING) Ø48MM
Compresión	Confort	18 clics能做到 atrás
	Estándar	14 clics能做到 atrás
	Sport	12 clics能做到 atrás
Descompresión	Confort	14 clics能做到 atrás
	Estándar	12 clics能做到 atrás
	Sport	10 clics能做到 atrás
Rigidez muelle	Peso del piloto: 65-75kg	4.2N/mm
	Peso del piloto: 75-85kg	4.4N/mm (origen)
	Peso del piloto: 85-95kg	4.6N/mm
Tipo de aceite	KAYABA 01M	345 cm³
Nivel de aceite medido (horquilla comprimida y sin muelle) desde la parte de arriba del tubo superior		120 mm

REGLAJES - AMORTIGUADOR KAYABA SUSPENSION
Compresión	Confort	20 dics hacía atrás
	Estándar	14 dics hacía atrás
	Sport	12 dics hacía atrás
Descompresión	Confort	2,5 dics hacía atrás
	Estándar	1,5 dics hacía atrás
	Sport	1(dic)cía atrás
Precarga	Confort	15 dics hacía atrás
	Estándar	13 dics hacía atrás
	Sport	11 dics hacía atrás
Rigidez muelle	Peso del piloto: 65-75kg	48N/mm
	Peso del piloto: 75-85kg	50N/mm (origen)
	Peso del piloto: 85-95kg	54N/mm

CHARACTERISTICAS TECNICAS

PRODUCTOS DE MANTENIMIENTO Y CONSUMIBLES

Aceite motor	SAE 10W50	Motul® 300V² 4T Factory Line
Aceite motor para temperatas superiores a 30°C	SAE 15W60	Motul® 300 4T Factory Line Off Road
Liquido de refrigeración		Motul® Motocool Factory Line -35°C
Liquido de freno	DOT 4	Motul® RBF 700 DOT 4
Aceite de la horquilla	KAYABA 01M
Aceite del amortiguidor	KAYABA K2C
Aerosol para capena de transmisión secundaria		Motul® C3 Chain Lub OffRoad
Limpiador filtró de aire		Motul® A1 Air Filter Clean
Lubricante para filtró de aire		Motul® A2 Air Filter Oil
Limpiador plástico		Motul® E9 Wash & Wax Spray
Limpiador llantas		Motul® E3 Wheel Clean
Limpiador discos de freno		Motul® P2 Brake Clean
Lubricante universal		Motul® P4 EZ Lub

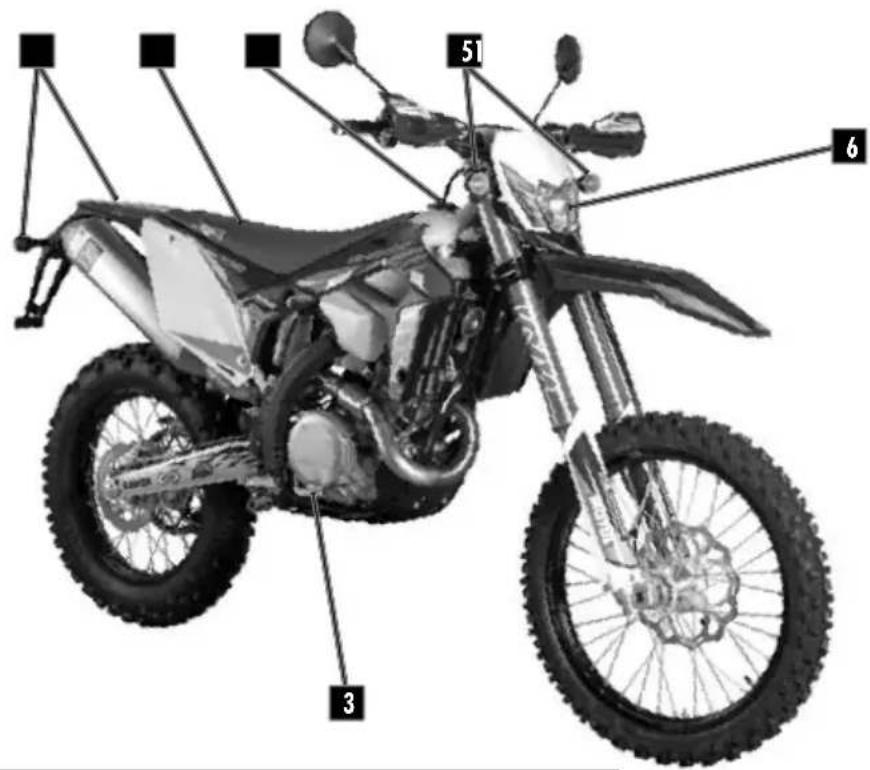

Lado derecho

1 - Intermitentes traseros.
2 - Sillin.
3 - Pedal de freno trasero.
4 - Depóstito.
5 - Intermitentes delantero
6 - Faro.

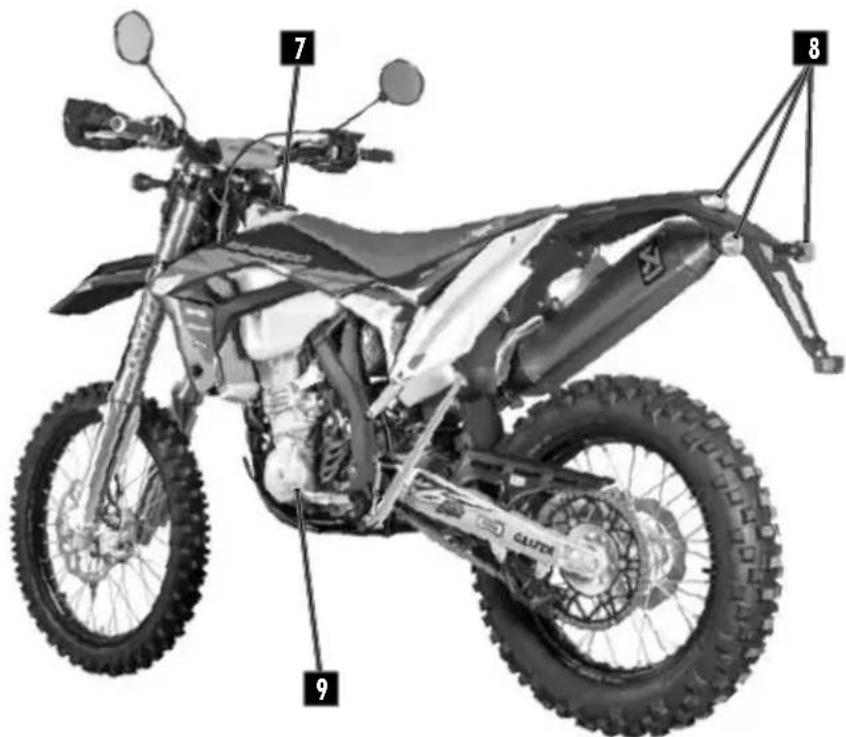

Lado izquierdo

7 - Tapón deposito gasol
8-Luztrasera (freno/illuminationm
9 - Selector de cambio.

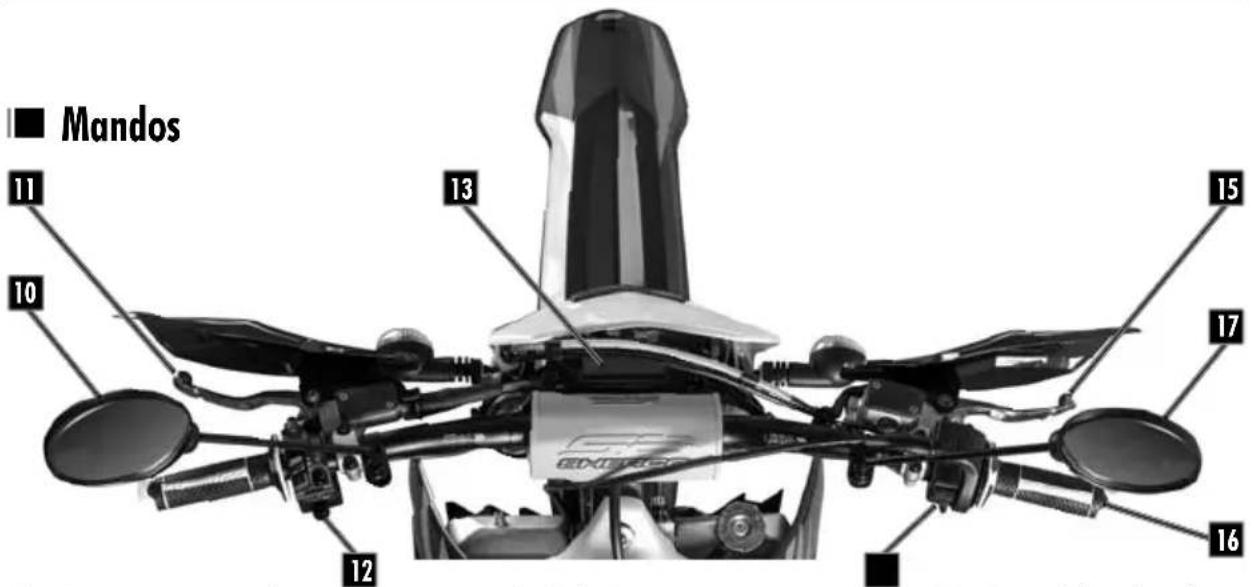

DESCRIPCION DEL VEHICULO

10 - Retrovisor izquierdo.
11 - Maneta de embrague.
12 - Conmutador izquierdo.

13 - Velocimetro.
14 - Conmutador derecho.
15 - Maneta freno trasero.

16 - Puno del acelerador.
17 - Retrovisor derecho.

LOCALIZACION NUMEROS DE SERIE

Número de série del vehístico

El número de series del vehiculo está grabado en elazo derecho de la columna de direccion.

■ Tipo y número del motor

2 El número del motor está grabado en elazo izquierdo del carter.

MANDOSYCONTROLES

MANDOS DE MANO: MANETA DE EMBRAGUE, DE FRENO DELANTERO, INTERRUPTORES

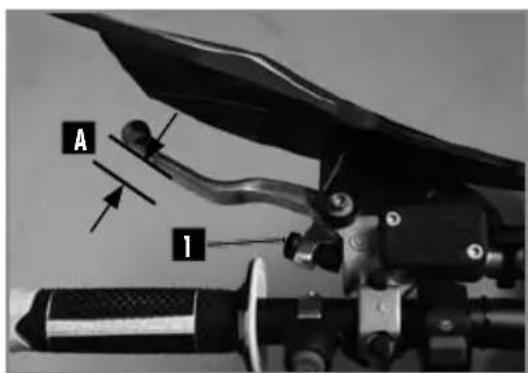

Maneta de embrace

La maneta de embrague 1 está en elgado izquierdo del manillar y dispone de un tornillo de reglaje A.

Maneta de freno

La maneta de freno delantero 1 está en el bajo derecho del manillar y dispone de un tornillo de reglaje B.

Conmutador izquierdo

Luz de carretera (Faro)
2 Luz de cruce (Código)
3 Luz de posicion (Piloto)
4 Bocina
5 Intermitentes

Dos posiciones posibles:
Posicion ON 1 : todas las luces están encendidas.
Posicion OFF 2 : todas las luces están apagadas.

Conmutador Derecho

■ Velocimetro

Contacto de llave

Botón de intermitentes

1 Boton de arranque. 2 Selector de curva de.mapa.
1 Velocimetro.
2 Boton de mando de las funcciones del velocimetro.
3 Contacto de llave.

Elcontactode llave tienedos posiciones:

Posicion 1. El motor está cerrado y no pueda arrancarse.

1 Intermitente izquierdo. 2 Intermitente derecho. 3 Apagado intermitentes.

MANDOSYCONTROLES

Sistema KEYLESS

La moto está equipada con un Sistema "Keyless". Permite arrancar la moto sin utiliser la llave ni el contactor ON/OFF. Se enciende automatistically y se apaga tras 30segundos de inactividad de la moto. En general, las baterias de iones de litio son mas ligeras que las baterias de plomo y tienen un menor indice de autodescarga y una mayor potencia de arranque con temperatas por encima de 15^ (60^) . Sin embargo, la potencia de arranque de las baterias de iones de litio se ve mas afectada por las temperatas bajas que la de las baterias de plomo.

Es posible que deba intentarse arrancar varias vezes. Pulsar el boton del motor de arranque durante 5 segundos y esperar 30segundos entre cada intento. Estas paumas son necessarias para que el calor que se genera pueda distribuire por la bateria de iones de litio y para evaporar que esta resulte dañada.

Si, con una temperatura inferior a 15^ (60^) , una bateria de iones de litio cargada no es capaz de acontecer el motor de arranque o si solo lo acontecdebilmente,Debe calentarse internamente para augmentar la potencia de arranque (salida de corriente).A medida que augnta la temperatura, también lo hace la potencia de arranque.

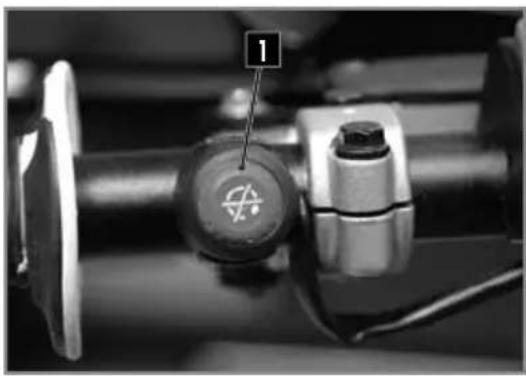

Parada de emergencia del motor

Dos posiciones posibles:

Botón sueño : en esta posición, la moto可以选择 arrancarse.

Botón presionado 1: la moto en marcha se para y la moto parada no pueda arrancarse.

Selector de.mapa de inyección

Posicion. Curva "Soft".

Posicion 2. Curva "Hard".

MANDOSYCONTROLES

MANDOS DE PIE:

CAMBIO DE MARCHA, CABALLETE, FRENO TRASERO

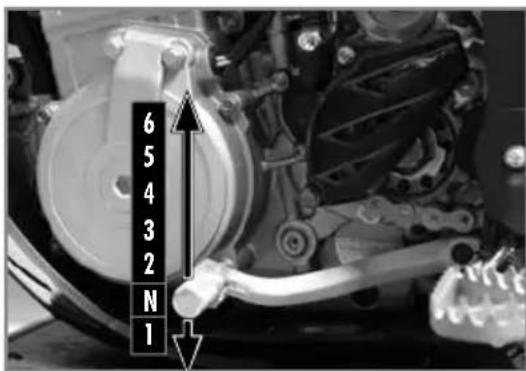

Cambio de marchas

Freno de pie

Caballete lateral

Esquema de acontez en el selector para pagar por las 6 velocidades.

Mando de freno trasero.

Subir la goma de seguidad 1, apoyar el pie sobre el caballete y mantenerlo desplegado hasta que.soporte todo el peso de la moto.

ATENCLON

• El caballe dispone de un sistemas de seguidad que lo pliega automatistically cuando la moto ya no está en vertical.
• El caballete está Concebido para soportar solo el peso de la moto.

VELOCIMETRO

ATENCLON

Para evaporar la entrada de agua,guardar una distancia minima en el lavado de 20cm.

Boton 1:

Cambiar pantalla 1,2,3

Presionar Botón 1:

Cambiar pantalla 1,2,3

Presionar Botón 2:

Pantalla 1: puesta a 0 DST

Pantalla 2: puesta a 0 DST2

Pantalla 3: puesta a 0 MAX/AVG

1257

Pantalla 1: Velocidad, Hora, DST 1

1257

Pantalla 2: Velocidad, Hora, DST2

Pantalla 3: Alerno velocidad AVG/MAX, Horas de funciona, ODO

Indicador de intermitente.

Indicador de luz de carretera.

Indicador FI (MIL): defecto sistemas de inyeccion.

Indicador deresherva de combustible.

Boton modo

El vehiculo no debe estar bajo tension para Manipular el velocímetro.

Botón izquierdo:

Permite cambiar de una pantalla a另一边.

Entrar en el modo DST y DTS2.

Permite disminuiR la distancia en modo DST.

Botón derecho:

Permite cambiar de una pantalla a另一边.

Permite ponera 0 DST/DST2,velocidadMAX/AVG (boton presionado 3s).

Permiteacularla distancia enmode DST.

Fig 1 Función SPD

FunciON SPD velocidad instantanea (pantallas 1 y 2):

muestra la velocidad actual del vehiculo. La velocidad peuteularse en km/h (reglaje por defecto) o en mph. (p.179).

Fig 2 Función MAX

FunciON MAX velocidad maxima (ecran 3):
muestra la velocidad maxima desdela ultima
puesta a O.
La velocidad peutmostrarse en km/h
(reglaje por defecto) o en mph. (p.179).
Puesta a 0 FunciON MAX Boton derechocho
presionado 3s 0 P_esta 0 realizada.

Fig 3 Función AVG

FunciOn AVG velocidad media (pantalla 3): muestra la velocidad media desdela ultima puestaa0. La velocidad可以使armeasar en km/h (reglaje por defecto) o en mph. (p.179). Puesta a 0 FunciOn AVG Boton derechocho presionado 3s 0 Puesta a 0 realizada.

Fig 4 Función DST

Funcion DST diario kilometrico (pantalla 1):
muestra el kilometraje parcial recorro por el
vehiculo desde la ultima puesta a 0.
La distancia parcial se muestra segun la unidad
elegida en km/h (reglaje por defecto) o en mph
( p.179).
Puesta a 0 Funcion DST Boton derechocho
presionado 3s 0.0 Puesta a O realizada.

Fig 5 Función DST2

FunciD DST2 diario kilometrico (pantalla 2):
muestra el kilometraje parcial recorro por el
vehiculo desde la ultima puesta a 0.
La distancia parcial se muestra segun la unidad
elegida en km/h (reglaje por defecto) o en mph.
( p.179).
Puesta a 0 FunciD DST2 Boton derecho
presionado 3s 0.0 Puesta a O realizada.

Fig 6 Función ajuste distancia

Fig 7 Función ODO

Fig 8 Función ART

Fig 9 Función Hora

Fig 10 Función bateria baja/incorrect batería

Funciones DST y DST2 peuvent ser ajustadas por el usuario.

Configuración DST (pantalla 1) → Botón izquierdo presionado 3s→el icono «DST» parpadea→Botón izquierdo para disminuir la distancia. Botón derecho paraacular la distancia → volviendo a la pantalla 1.

Configuración DST2 (pantalla 2) → Botón izquierdo presionado 3s→el icono «DST2» parpadea→Botón izquierdo para disminuir la distancia. Botón derecho para augmentar la distancia → volviendo a la pantalla 2.

FunciOn ODO totalizador (pantalla 3):

muestra el kilometraje total recorro por el vehiculo. La distancia total se muestra segun la unidad elegida en km/h (reglaje por defecto) o en m/h (p.179).Esta informacion no suece ponser a 0.

Al pagar de 399.999 km (o millones), el contador se vuelve a poder a 0.

FunciON ART horas de funciona (pantalla 3) amuestra las horas de funciona del vehiculo

Esta información no pueda ponsere a 0.

Al pasado de 9.999 horas, el contador se queda a este valor.

Función Hora (pantallas 1 y 2):

muestra la hora.

FunciOn bateria bajo/error bateria:

Cuando la tension de la bateria es debil (< 2.4V) , el indicator de bateria bajo aparece en la pantalla.
Cuando la tension de la batería escritica, solamente aparece en la pantalla elindicadordebateria bajo parpadeando.

MANDOS Y CONTROLS

Modo configuración

Botones izquierdo y derechos presionados juntos 3s:activación del modo configuración
Botón izquierdo	Botón derecho
Elección M/H y KM/H Elecciónforme 24h y 12h
Disminuya hora del día Disminuya valor indicator de mantenimiento	Aumenta hora del día Aumenta valor indicator deostenimiento

El cambio de parámetro se hace cada 5s automaticamente.

UNIT (elección unidad)	LIFE (Circunferencia rueda)	PPr (Número de pulsos)	(Formato hora) (Ajuste hora)		(Recordatorio de mantenimiento)
↓ Millas o Km Por defecto: km			↓ 12 o 24h Por defecto: 24h	↓ Ajuste de la hora	↓ Reglaje del recordatorio de mantenimiento en horas
No modificar这些 parametros					Por defecto: 5horas
					OFF: no funciona	Reglaje vale username

Función recordatorio mantenimiento:

permite el reglaje de un recordatorio para las operaciones de mantenimiento. Cuando se alcance el numero de horas programado se encendera en la pantalla el icono deostenimiento.

Visualización del tiempo que queda:

De la pantalla principal → boton izquierdo presionado 3s → aparece el valor → ningunaccion → volviendo a la pantalla 3.

Nota:

Si el recordatorio no estaactivado,el valor sera OFF.

Reinicializar el recordatorio mantenimiento:

De la pantalla principal boton izquierdo presionado 3s aparece el valor boton derecho presionado 3s puesta a 0 realizada (el recordatorio empieza al valor programado en modo configuracion).

MANDOSYCONTROLES

APERTURA / CIERRE DEPOSITO DE COMBUSTIBLE

Combustible

Utilice unicamente gasolina super sin plomo con un indice de octanaje de al menos 95 mixto con aceite de 2 tiempos.

Tapón del deposito

Apertura: Girar el tapón hacía la izquierda.

Cierre: Girar el tapón hacía la derecha.

CONDUCCION

■ Arranque del motor en frío

1. Ponga el selector de velocidad en punto muerto.
2. Pulse el starter.
3. Arranque el motor pulsando el botón del arrancador sin acelerar.
4. Espere≦noos minutos para que el motor se caliente.
5. Suelte el starter.

Arranque del motor en caliente

Siga las instrucciones anteriores sin los pasos 2-4 y 5.

Cambio de marcha

• Las posiciones del selector de marchas se indican en la (p.175).

• Para encontrar el punto muerto, presionar el selector, cuando llegue a primera (se notará una resistencia) subir ligeramente el selector.

• Cerrar el gas al desembragar.

• Poner la marcha inferior.
• Abrir parcialmente el gas cuando se embraga.

Aparcamento

• Pare el motor con el botón de parada. El sistema KeylessURTARá automatístico el contacto tras 30segundos de inactividad.

Familiarícese con todos los mandos y sus sistemas antes de utiliser el vehiculo.

INSTRUCCIONES DE SEGURIDAD

• No conducza antes de haber consumido alcohol.
• Lleve un casco homologado cuando utilise el vehiculo.
• Mantener laquina en buen estado de marcha y realizar correctamente elostenimiento aumento su fiabilidad y su seguridad de uso.
• La gasolina es inflamable, llene el deposto de gasolina con el motor parado.
• Los gases de escape son tóxicos, nunca se debeponer el motor en marcha bajo de un local cerrado.
• Estacionar siempre el vehiculo sobre un sueo duro y plano, no aparque nunca el vehiculo en pendiente o sobre un sueo blando. Compruebe siempre el equilibrio del vehiculo.
• Antes de partir a la carretera compruebe siempre los siguientes+puntos:

Neumáticos: Desgaste y presión.

Aceite motor: Nivel (p.192).

Gasolina: Nivel + Ausencia de fugas.

Cadena de transmisión: Flecha (p.206).

Dirección: Que no haya bloqueo.

Frenos: Funcionamento, holgura, ausencia de fugas del liquido, desgaste de las pastillas (p.213 a 216).

Puno del gas: Holgura (p.187).

Embrague: Juego (p.206).

Equipamento eletrico: Funcionamento de la bocina y las luces (p.172 y p.173).

Apriete (tuercas, pernos...): Comprobar que todos los componentes del vehiculo estén bien fjados (p.226).

Si durante estas comprobaciones se encuesta una anomía, consulte el capítulo Mantenimiento y reglajes de este manual o dirijase a un concesionario Sherco.

SISTEMA DE REFRIGERACION

CONTROL DE NIVEL DE LÍQUIDO DE REFRIGERACION

Moto horizontal

ATENCLON

• El liquido caliente puede provocar heridas graves - El liquido de refrigeración es nocivo.
• En caso de contacto con la piel o los ojos, o en caso de ingestion o de heridas occasionadas por el liquido caliente: CONSULTA UN MEDICO.
• Utilice guantes de proteccion.
• No sustituya el liquido de refrigeracion por agua o anticongelante: esoa podria daar el motor.

• Realizar las operaciones de control y llenado del liquido de refrigeracion con el motor en frío.

• Colocar la moto en vertical sobre una superficie horizontal.

• Desenroscar el tapón 1.
• Desenroscar el tornillo de purga 2.

Liquido de refrigeración

Motul® Motocool Factory Line -35°C

• Rellenar hasta que el liquido salga sin aire.
• Colocar el tornillo 2.
• Volver aponer el tapón y probar que esté en posión correcta.

Tornillo de purga M6X8 8Nm

• Llenar de liquido hasta arriba del radiador.
• Volver aponer el tapón y probar que está en posión correcta.

ATENCLON

Es importante respetar estas advertencias.

La falta de liquido o la presencia de aire bajo del radiador izquierdo可以使ear daños graves al motor.

SISTEMA DE REFRIGERACION

Comprobar el nivel de liquido en el deposito de expansión.

El liquido debelear al nivel de la marca «LEVEL» Si el nivel no es correcto, desenroscar el tapon 3. Rellenar de liquido hasta la marca «LEVEL»

Liquido de refrigeración

Motul® Motocool Factory Line -35°C

Volver aponer el tapón 3.

VACIADO DEL LIQUIDO DE REFRIGERACION

ATENCLON

Asegürese de que la moto está bien vertical sobre un suelo horizontal.

• Colocar un recipiente bajo la moto
• Retirar el tapón y el tornillo 2.
• Dejar que fluya el liquido.

NOTA

Para proteger el medio ambiente, el liquido extraido deben llverse a un centro de recogida.

SISTEMA DE REFRIGERACION

LLENADO DEL LIQUIDO DE REFRIGERACION

-Volver aponer el tornillo 2 con una juntareshva.
- Llenar por el orificio del tapón El liquido de refrigeracion nuevo.

Liquido de refrigeración

Motul® Motocool Factory Line -35°C

• Llene hasta que el liquido llegue al tornillo de purga 3.
• Vuelva a colocar el tornillo de purga 3 con una junta nueva.

Tornillo de purga radiador

M6X45 8Nm

• Continuar el llenado.
• Una vez alcanzado el nivel: (Aprox. 1,1 litros).
• Vuelva a colocar la motocicleta en su caballe lateral y reanudar las operaciones de control de nivel (p.24).

Reemplacelatapa

REGLAJEMOTOR

CONTROLAR EL JUEGO DEL CABLE DEL ACELERADOR

Juego del cable de gas

Manillar en posicion derecha,comprobar que el juego del puno sea correcto.

Juego del cable del acelerador 2...4mm

Si el juego no es correcto, ajustarlo como se muestra abajo.

Arrancar la moto ydeajarla funcionar al ralenti.

Girar el manillar y probar que el ralenti sea constante. Si el regimen cambia, reglar la holgura del cable del acelerador.

Ajustar el juego del cable de gas

Ajustar la tension del cable de gas al nivel del puno con la ayud del tensor 1.

Aflojar la contratuerca 2 y ajustar la tension del cable con el tensor 1.

Una vez que se haya tomado la holgura眼看, apretarla fuerca de seguidad 2

MANTENIMIENTO DEL MOTOR

CONTROLAR EL NIVEL DE ACEITE DEL MOTOR

• Asegürese de que la moto está sobre sus 2 ruedas, vertical y sobre suelo horizontal.
• Comprobar el nivel del aceite motor por el indicator del carter embrague como se indica en el esquema de abajo.

Si es necessario, ajustar el nivel:

• Abrir el tapón de llenado del aceite motor 2 del carter embrague

• Rellenar de aceite de motor.

Aceite motor SAE 10W501,1L

ATENCLON

• Un nivel de aceite erroneo pueda darar el motor.
• No utilizes la moto si el nivel está por debajo del minimo.

MANTENIMIENTO DEL MOTOR

VACIADO ACEITE MOTOR Y SUSTITUCION FILTRO DE ACEITE

-Realizar el vaciado del aceite motor caliente.

ATENCLON

Utilice guantes de proteccion.

• Colocar la moto en vertical sobre suelo horizontal.
• Colocar un recipiente bajo la moto para recuperar el aceite uso.
• Aflojar los tapones de vaciado y 2.
• Aflojar el tapón magnétique 3.
• Retirar los prefiltros y 5.
• Dejar fluir el aceite

• Aflojar los tornillos y desmontar el carter de cadena 10.

• Desenroscar el tapón de filtro de aceite.

• Extraer el filtro de aceite con un gancho.
• Dejar fluir el aceite.
  -Limpiar los tapones 1, y con un desengrasante.
• Limpiar y comprobar los pre-filtres 4 y 5 y embarlos si esnecessary.

MANTENIMIENTO DEL MOTOR

• Montar el filtro de aceite 12 nuevo en el sentido correcto, como se indica en la Foto.
• Montar el tapón con una junta tórica nuevo.

Tapón de filtro de aceite

M45

15Nm

• Poner el tapón 3 con una junta nuevo.

Tapón magnético

M12

15Nm

• Volver a colocar los pre-filtres y y los tapones 1 y 2.

Tapón 1	M18	15Nm
Tapón 2	M21	20Nm

• Desenroscar el tapón de llenado de aceite motor 2 (p.187).
• Rellenar de aceite motor.

Aceite motor

1,1L

SAE 10w50

• Comprobar el nivel por la ventanilla. (p.187).
• Completar el nivel si es besoino.

NOTA

Sustuir obligatoriamente el bajo en cada vacido.

ATENCLON

Para proteger el medio ambiente, los aceites y filtros usados deben depositarse en un centro de recogida y no tirarlos por la alcantarilla o en la naturaleza.

POSICION DEL MAILLAR

Las patas de la horquillaemean dos orificios separados por una distancia A.

Distancia entre los orificios A

13mm

Los puentes de manillar estánderados por una distancia B.

Descentrado de los puentes B

4mm

La moto seenta de fabrica con el manillar en posicion retrasada.

-Retirar los quatre tornillos 1
- Retirar las bridas de manillar y retirar el manillar.
-Retirar lo dos tornillos 2
- Retirar los puentes y colocarlos en la posicion deseada.

Tornillo fijación puentes

M10x35

40Nm

Loctite® 243TM

-Volver a montar el manillar y las bridas.
-Poner los cuales tornillos en su situ y恭喜 los uniformamente.

El manillar también puede orientarse según los puentes.

REGLAJE PARTECICLO

REGLAJE DE LOS TOPES DE DIRECCION

El ángulo de giro pueda modificarse realizando los tornillos de reglaje situados en los bordes inferiores de la columna de direccion.

Aflojar la tuerca y apretar el tornillo 2 hasta Obtener el ángulo de giro deseado.

Apretar la tuerca y realizar la misma operation en el otro lado.

Tuerca de bloqueo ángulo de giro

M8 20Nm

REGLAJE DE BASE DE LA PARTE CICLO EN FUNCION DEL PILOTO

Si el peso del piloto no se corresponde con las normas, compensar modificando la rigidez de los muelles (horquilla y amortiguidor).

Peso estándar del piloto (con equipimiento)

de 75 a 85kg

REGLAJE DE LA COMPRESION DE LA HORQUILLA

KAYABA RACING

Los tornillos determinan el comportimiento de la horquilla cuando se comprime. Al girarlos hacía lareshedraumente el freno hidraulico(yviceversa). Girar haclareshedrael tornillohastael final ydespuesvolveratrasedel numero declicsindicado.

KAYABA FACTORY

Reglaje compresión KAYABA (Racing)	Confort	18 clics
	Estándar	14 clics
	Sport	12 clics
Reglaje compresión KAYABA (Factory)	Confort	20 clics
	Estándar	12 clics
	Sport	8 clics

REGLAJE DE LA DESCOMPRESION DE LA HORQUILLA

KAYABA RACING

Los tornillos de reglaje 2 determinan el comportamento de la horquilla cuando se extiende. Girar los tornillos hacía la referencia aumenta el freno hidráulico (y viceversa).

Los tornillos de ajuste 2 está situados en el extremo inferior de los brazos de la horquilla.

Girar hacía la derecha el tornillo 2 hasta el final y después volver atrás el número de clics indicado.

KAYABA FACTORY

Reglaje descompressión KAYABA (Racing)	Confort	14 clics
	Estándar	12 clics
	Sport	10 clics
Reglaje descompressión KAYABA (Factory)	Confort	18 clics
	Estándar	12 clics
	Sport	10 clics

REGLAJE PARTECICLO

AJUSTE DE LA COMPRESION A BAJA VELOCIDAD DEL AMORTIGUADOR

KAYABA

El tornillo de ajuste D determina el comportamento del amortiguidor en compressiones lentas (sensibilidad). Girar el tornillo hacía la referencia aumenta el freno hidráulico (y viceversa).

Girar hacía lacke el tornillo , con un destornllador hasta el tope, despuesnderas el numero de clics indicado.

No aflojar la tuerca 2.

AMORTIGUADOR KAYABA

Reglaje de compresión lenta	Confort	20 clics
	Estándar	14 clics
	Sport	12 clics

AJUSTE DE LA COMPRESION ALTA VELOCIDAD DEL AMORTIGUADOR

KAYABA

La tuerca de ajuste 2 determina el comportamento del amortiguedor en compressiones rapiidas (impactos grandes).

Girar el tornillo hacía la derechaurrenta el freno hidráulico (y viceversa).

Girar hacía lacke la tuerca 2, con una llave de tubo, hasta el tope, despueslicker hacia atras el numero de clics indicado.

No aflojar el tornillo.

AMORTIGUADOR KAYABA

Reglaje de compresión rápida	Confort	2,5 vueltas
	Estándar	1,5 vueltas
	Sport	1 vuelta

AJUSTE DE LA DESCOMPRESION DEL AMORTIGUADOR

El tornillo de ajuste D determina el comportamento del amortiguidor en distension. Girar el tornillo hacía lacke aumenta el freno hidráulico (y viceversa).

Girar hacía lacke el tornillo 1 hasta el tope y despues volver hacía atras el numero de clicks indicado.

AMORTIGUADOR KAYABA

Ajuste de distensión	Confort	15 clics
	Estándar	13 clics
	Sport	11 clics

CONTROL DEL HUNDIMIENTO EN VACIO DEL AMORTIGUADOR

La moto sobre un tripode

Medir elgado R1 entre un punto bajo del chasis y el eje de las ruedas.

La moto sobre sus ruedas

Medir elgado R2 entre el本身就是 punto bajo del chasis y el eje de las ruedas. El hundimiento estatico es la diferencia R1-R2.

Hundimiento estático 35mm-40mm

Si el hundimiento estálico no es correcto, reglar la precarga del amortiguidor (p.199).

CONTROL DEL HUNDIMIENTO EN CARGA DEL AMORTIGUADOR

El piloto sobre la moto

Medir elgado R3 entre el本身就是 punto bajo del chasis y el eje de las ruedas. El hundimiento en carga es la diferencia R1-R3.

Hundimiento en energia 95mm a 100mm

Si el hundimiento enarga no es correcto, cambiar el muelle. (p.199).

REGLAJE PARTECICLO

PRECARGA AMORTIGUADOR KAYABA

• Desmontar el amortiguidar y limpiarlo (p.208).
  -Aflojar la abrazadora 1.
• Aflojar/apretar el anillo de plástico rojo 2 según el valor del hundimiento en vacio medido.

Indicaciones	Aflojar una vuelta	Aumenta en 4mm el valor del hundimiento en vacio
	Apretar una vuelta	Reduce en 4mm el valor del hundimiento en vacio

• Volver a bloquear la abrazadora.
  -Volver a montar el amortiguedor (p.208).
• Controlar el hundimiento en vacio (p.198).

CAMBIAR EL MUELLE DEL AMORTIGUADOR

• Desmontar el amortiguidor y limpiarlo. (p.208).
  -Elegir e instalar un muelle en funcion de su peso.

• Volver a montar el amortiguidor.

• Controller el hundimiento en cargo (p.198).
• Reglar la distension (p.198).

• Desbloquear un cuarto de vuelta a la izquierda el tornillo Dzeus del sillin.

• Desmontar el sillín tirando de él hacía和其他srecht o la moto.

MONTAJE DEL SILLIN

-Volver a montar el sillin hacía delante asegurándose de que quede 1 enganchado en la plataforma 2 del deposito. Las muescas 3 del sillin deben pagar por dentro de las lengüetas del bastidor secundario 4 previstas paraarlo.

• Bloquear el tornillo Dzeus un cuarto de vuelta hacía la derecha.

EXTRACCION DEL FILTRO DE AIRE

El bajo de aire es un elemento vital para el buena configuracionado del motor. Suostenimiento es, por tanto, primordial.

Un bajo de aire sucio disminuye el rendimiento de la moto,;aumenta el consumo de gasolina y, en el peor de los casos, las impurezas能把 pasar al motor y provocar un desgaste prematuro.

• Desmontar el sillin.
• Aflojar el tornillo moleteado 1.
• Sacar el filtro con su soporte de plástico 2.
• Separar el filtro de su soporte de plastico.

MANTENIMIENTO PARTE CICLO

LIMPIEA DEL FILTRO

Limpiar la espuma del filtro de aire con un limpiador liquido especial ydeajarla secar.

1 INFO

No limpie el filtro de aire con disolventes o gasolina.

Limpiador filtró de aire Motul® A1 Filter Clean

1 INFO

No estrujar el filtro ni retorcerlo. Solo debe apretarse. Impregnar el filtro de aire con aceite de filtro.

Si es necessario, limpiar el interior de la caja de aire con un trapo.

MONTAJE DEL FILTRO

• Volver a colocar el elemento filtrante en su soporte. Asegurar de que quede bien enganchado en las cuales lengüetas 1.
• Aplicar una película de-grasa en la cara delantera del futuro.

• Volver a instalar el filtro con su soporte teniendo cuidado de que quede bien centrado.
• Volver a montar el tornillo moleteado 2.
• Comprobar que el filtro de aire está bien colocado.
• Volver a montar el sillin (p.200).

MANTENIMIENTO PARTE CICLO

DESMONTAJE DEL DEPOSITO DE GASOLINA

Quitar el asiento (p.196).

Desatornille los tornillos del deposito.

Saque la manguera de ventilacion 2 de la platina superior.

Desconecte el conector electrico 3 de la bomba de gasolina.

Retire el Conjunto de la manguera de combustible apretando el conductor y bajo tirando del conjunto de la manguera.

Evite la penetración de impurezas en la manguera de combustible. Este puede provocar griados.

Desatornille los tornillos de los plásticos Derecho e izquierdo.

Libere lateralmente los dos plásticos de los radiadores y retire el deposito hacía arriba quitando elconjunto de manguera / conector eletrico a工程技术 del pozo del deposito.

ATENCLON

Advertencia, riesgo de salpicaduras de gasolina. No coloque su cara en linea con la calidad de combustible de la bomba.

MANTENIMIENTO PARTE CICLO

MONTAJE DEL DEPOSITO DE GASOLINA

Verificar el correcto posicionamento del cable de gas y el latiguito del embarque 2.

Pase el Conjunto de manguera / conductor electrico a工程技术 del pozo del deposito.

Instale el tanque分开ando los plásticos del radiador y verifique que no haya cables o mangueras pellizcados.

Compruebe el ajuste de las placas laterales con los plásticos del deposito.

Conecte el conductor eletrico y la manguera de combustible 4.

Montar el tornillo del deposito 5 con el anillo de goma.

Vis châssis M6 10Nm

Montar los tornillos 6 de los plásticos del radiador.

Vuelva a montar el asiento (p.196).

MANTENIMIENTO PARTE CICLO

PURGA DE LOS BRAZOS DE LA HORQUILLA

Después de algunos tiempo de funciona,[10] el aire se acumula bajo presión en la horquilla.

Cada 5 a 10 horas de uso (según la intensidad) se debe realizar la purga.

En frio, con la horquilla Completely distendida,
retirar y ahora volver a preparar los tornillos en
cada tapa de la horquilla.

LIMPIEZA DE LOS GUARDAPOLVOS DE LA HORQUILLA

Moto sobre tripode.

Desmontar la rueda delantera (p.209).

Desmontar las protecciones de la horquilla.

Deslizar los guardapolvos hacía abajo.

Limpiar y lubricar los guardapolvos y los tubos de la horquilla.

Lubricante universal Motul® P4 EZ Lub

Volver a montar los guardapolvos y limpiar el aceite superfluo.

Volver a montar las protecciones de la horquilla.

Volver a montar la rueda delantera (p.209).

Bajar la moto del tripode.

CONTROL DEL JUEGO DE LOS COJINETES DE DIRECCION

Moto sobre tripode.

Ejercer presión de delante hacía atras en los brazos de la horquilla.

No se debe noting ningún juego en los cojinetes de la direccion.

Hacer girar el manillar dearetha izquierda.

No se debe notaracular resistencia en los cojinetes de direccion.

En caso de juego y/o de resistencia, reglar la holgura de los cojinetes y/o cambiarlos.

Reglar la holgura de los cojinetes (p.205)

Retirar la moto del tripode.

MANTENIMIENTO PARTE CICLO

AJUSTE DEL JUEGO DE LOS COJINETES DE DIRECCION

LIMPIEZA DE LA CADENA

CONTROL DE LA TENSION DE CADENA

Moto sobre tripode.

Aflojar los tornillos y 2

Aflojar la tuerca y volverla a aprear.

Tuerca de direccion

M20

30Nm

Apretar los tornillos.

Tornillos de brida superior de la horquilla

M8x35

17Nm

Apretar el tornillo 2.

Tornillo de te superior

M8x30

17Nm

Loctite® 243™

Controlar el juego de los cojinetes de direccion. (p.204). Retirar la moto del tripode.

NOTA

Los cojinetes deben engrasarse al menos una vez al ano.

Limpiar regularmente laceda augmentedesiderablemente su duracion.

Limpiar laceda y aplicar lubricante paraceda.

Limpiador para capena	Motul® C1 Chain clean
Grasa para capenas	Motul® C3 Chain Lub Off Road

Moto sobre tripode.

Empujar laceda hacia arriba y medir la tension de laceda segun se indica en el esquema.

Tensión deadena

50mm...53mm

Si la tension de la cadena no es correcta, consultar el ajuste de la cadena. (p.206).

En caso contrario, retirar la moto del tripode.

MANTENIMIENTO PARTE CICLO

AJUSTE DE LA TENSION DE CADENA

AJUSTE DEL EMBRAGUE

ATENCLON

Una mala tensión de laceda pueda provoc desgastes mecánicos.

Aflojar las tuercas 1.

Aflojar o apretar los tornillos 2

Tensión deadena 50mm...53mm

Controlar la simetría de los dos lados con laapia de las MARCAS 4.

Apretar los tornillos 5.

Apretar la tuerca 6

Tuerca eje trasero M24 100Nm

Retirar la moto del tripode.

NOTA

La pieza deslizante 7 esta preparada para adaptarse a cadenas mas largas girandola 180^

La posicón de la maneta pueda modificarse en función de la fisonomía del piloto.

• Girar la rueda hacia la derecha para acercar la maneta.

MANTENIMIENTO PARTE CICLO

• Girar la rueda 1 hacía la izquierda para alejar la maneta.

Distancia A ≥3mm

CONTROL NIVEL DE LIQUIDO EMBRAGUE

ATENCLON

• El liquido hidráulico es muy corrosivo.
• Puede ser peligioso para la piel.
• Leer atentamente las recomendaciones del embalaje.

Colocar el cilindro maestro en horizontal.

• Sacar los dos tornillos 1, la cubierta 2 y la membrana 3.
• Controlar el nivel de liquido y rellenarlo si es必需ario.

Nivel de liquido de freno bajo el borde de la boca.	4mm
Motul® RBF 700 liquido de freno DOT 4

• Volver a colocar la cubierta con la membrana y los dos tornillos.

MANTENIMIENTO PARTE CICLO

DESMONTAJE DEL AMORTIGUADOR

MONTAJE DEL AMORTIGUADOR

Moto sobre tripode.

Desmontar la placalateral derecha.

Desmontar el escape.

Retirar los tornillos y 2

Retirar el silenciador del escape y el intermedio.

ATENCLON

No desmontar el silenciador despues de haber hecho funcionar la moto. Hay riesgo de quemaduras importantes.

Desmontar el eje 3.

Quitar el tornillo superior del amortiguador.

Retirar el amortiguidor por arriba.

Colocar el amortiguidor por arriba.

Poner el tornillo superior del amortiguidor y aprear.

Tornillo superior del amortiguidor

M10

50Nm

Loctite® 2701

Colocar la bieleta delta delta y la bieleta H.

Poner el tornillo y apretar.

Tornillo inferior del amortiguidor

M10

50Nm

Loctite® 2701

oner el tornillo y apretar.

Eje de bieleta

M12

60Nm

Volver a montar el escape los muelles y los "silent bloc".

Volver a montar el silenciador detrás y preparar los tornillo 3 con las tuercas nylstop.

Tornillo chasis

M6

10Nm

Volver a montar la placalateral derecha.

Retirar la moto del tripode.

RUEdas,NEUMATICOS

DESMONTAJE DE LA RUEDA DELANTERA

MONTAJE DE LA RUEDA DELANTERA

Moto sobre tripode.

Aflojar los dos tornillos y la tuerca 2

Aflojar los dos tornillos 3.

Extraer el eje por el lado derecho.

Sacar la rueda de la horquilla.

ATENCLON

No acontecer la palanca de freno delantero cuando la rueda delantera se haya retirado.

Comprobar que los discos de freno no estén sueños de aceite o de grasa. En este caso, limpar los discos con el limpiador para frenos.

Motul® P2 Brake CleanLimpiador

Instalar el separator en elazo izquierdo del cubo de rueda.

Instalar la rueda delantera en la horquilla y montar el eje, que se habra engraso previamente.

Apretar uno de los tornillos 2

Tornillo pie horquilla	M8	15Nm
Poner la tuerca 3 en su situ y preparar.

Tuerca eje rueda delantera M20 60Nm

Apretar los tornillos 2 del lado izquierdo de la moto.

Tornillo pie horquilla M8 15Nm

Afloje el tornillo 3

Accione la palance del freno delantero varias vezes hasta que las pastillas de freno toquen el disco.

Retire la moto del caballete y empuje la horquilla varias vezes.

Apretar los 2 tornillos.

RUEdas,NEUMATICOS

DESMONTAJE DE LA RUEDA TRASERA

MONTAJE DE LA RUEDA TRASERA

Instalar la moto sobre un tripode.

-Aflojar la tuerca y extraer la pieza deslizante 2.
- Tapar el eje 3 con una cubierta nylon.
- Sacar el eje.
- Mover la rueda lo mas hacía delante posible.
- Extraer laceda y la rueda.

ATENCLON

No acontecer el pedal de freno trasero cuando se haya retirado la ruea trasera.

Comprobar que los discos de freno no este suejo de aceite o de grasa. En ese caso, limpiar los discos con un limpiador para frenos.

Motul® P2 Brake CleanLimpiador para fren

Comprobar que los dosSeparatedores y de ruedas estén bien colocados.

RUEdas,NEUMATICOS

Instalar la rueda en los brazos e introducir el eje de la rueda previamente engrasado. Montar laceda.

Colocar los tensores deadena 1 e instalar la tuerca
2 pero sin aprefar.
Controlar la tension de cadena (p.206).
Apretar la tuerca 2.

Tuerca de eje rueda trasera M24 100Nm

Accionar varias vezes el pedal de freno trasero hac
delante hasta que las pastillas toquen el disco.
Retirar la moto del tripode.

CONTROL DE LA PRESION DE LOS NEUMÁTICOS

Comprobar regularmente la presión de los neumáticos con un manómetro de precision.
- SACAR el tapón de la valvula.
- Comprobar la presión del aire cuando el neumático está frío.
Presión del aire del neumático para uso todo terreno.

Delante	0,9bar (13 psi)
Detrás	0,9bar (13 psi)

Si la presión no se corresponde con la tabla de debajo:
- Corregir la presión.
- Volver aponer el tapón de la valvula.

RUEdas,NEUMATICOS

DESGASTEY DETERIORO

Comprobar regularamente la profundidad de la banda de rodadura.

Profundidad banda de rodadura

≥3mm

Si la profundidad es inferior al valor indicado:

• Cambiar el neumático.

Comprobar que no haya golpes, piedras, clavos, objetos puntiagudos o deformaciones en el neumático.

Si el neumático está dañado:

• Cambiar el neumático

COMPROBACION DE LA TENSION DE LOS RADIOS

No olvidar el control y la tension de los radios.

ATENCLON

Una buena tension眼看 acesidad y seguidad de conducccion.

-Realizar una verificacion antes y despues de cada uso de la moto, especially si esnea o en caso dechangar los radios.
- Con un destornillador, golpear ligeramente cada radio, el sonido debe ser claro.
- Si el sonido es sordo, hacer que se comprueben los radios en un concesionario Sherco.

Par de apriete

5 a 6 Nm

FRENOS

COMPROBACION DEL RECORRIDO DEL FRENO DELANTERO

Tirar de la maneta hacía el manillar y probar el recorrodo A.

Recorrodo maneta freno delantero ≥3mm

Si el recorro no se corresponde con estas indicaciones, seguir las instrucciones indicadas a continuacion.

AJUSTE DEL RECORRIDO DE LA PALANCA DE FRENO DELANTERO

Ajustar el recorro con laapia del tornillo de reglaje.

• Girar hacía la referencia para alejar la maneta.
• Girar hacía la izquierda para acercar la maneta.

CONTROL DE NIVEL DE LIQUIDO DEL FRENO DELANTERO

Poner la boquilla en posicion horizontal.

Comprobar el nivel del liquido mediante el indicator. Asegurar de que el nivel (entre las dos flechas) es temascerca de la flecha de arriba.

Si el nivel es inferior a lamarca MIN,rellenar el liquido segun las instrucciones siguientes.

FRENOS

RELLENADO DE LÍQUIDO DE FRENO DELANTERO

ATENCLON

• El liquido hidráulico es muy corrosivo.
• Puede ser peligioso para la piel.
• Leer atentamente las recomendaciones del embalaje.

-Aflojar los dos tornillos 1
- Levantar la cubierta 2 con su membrana 3.
- Rellenar la boquilla con el liquido de freno hasta la marca A.

Nivel de liquido de freno pordeo del reborde de la boquilla.	5mm
Motul® RBF 700 liquido de freno DOT4

• Volver a montar la membrana, la cubierta y los dos tornillos.

AJUSTE DE LA POSICION DEL PEDAL DE FRENO TRASERO

La posicion del pedal de freno se regla del suiviente modo: desbloquear la contratuerca 1 afterwards aplar o aflojar el tornillo 2 para encontrar la posicion deseada. Apterar la tuerca una vez el pedal este regrado.

Tuerca de tope de pedal de freno.

Comprobar el recorro 10NmM6

Comprobar el recorro (→ por defaulted).

COMPROBACION DEL RECORRIDO DEL PEDAL DE FRENO TRASERO

• Soltar el muelle 1.
• Accionar varias vezes el pedal.

Recorro pedal freno trasero ≥ 3mm A ≥ 5mm

-Fijarelmuelle

Si el recorrodo no corresponde con lasindicaciones, consulte el reglaje del recorrodo..(p.215).

FRENOS

AJUSTE DEL RECORRIDO DE FRENO TRASERO

• Soltar el muelle 1.
• Aflojar la tuerca 2 y girar la varilla 3 hasta que el recorro de sea correto.

Recorro pedal freno trasero ≥3mm A ≥5mm

Bloquear la varilla y preparar la tuerc2

Tuerca 10Nm

-Fijar el muelle.

CONTROL DE NIVEL DE LIGUIDO FRENO TRASERO

Colocar la moto sobre una superficie plana.

Comprobar el nivel del liquido mediante el indicator. Asegurar de que el nivel (entre las dos flechas) está más cercano a la flecha de arriba.

Si el nivel es inferior a lamarca MIN, rellenar el liquido según las instrucciones siguientes.

RELLENADO DE LIGUIDO DE FRENO TRASERO

Retirar el tapón 1 con su membrana 2.

Rellenar de liquido hasta la hora A.

Motul® RBF 700 liquido de freno DOT4

• Volver a montar la membrana y la cubierta con su junta tórica.

FRENOS

DESMONTAJE DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

• Retirar los clips y el eje 2.
• Retirar las pastillas de freno.

No acontecer la palanca de freno delantero o el pedal de freno trasero cuando se hayan retirado las pastillas.

CONTROL DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

Comprobar el desgaste de las pastillas.

Espesor minimo de las pastillas A ≥ 1mm

Si se deben sustituir, cambiar siempre las pastillas por parejas.

SUSTITUCION DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

Comprobar que los discos de freno no estén sueños de aceite o de grasa. En este caso, limpiar los discos con limpiador para frenos.

Motul® P2 Brake CleanLimpiador para fren

FRENOS

Instalar pastillas研究成果.

Volver a montar los dos ejes y los clips.

Comprobar los niveles de liquido de freno y rellenar si esnecessary (p.214y215).

ATENCLON

No usar la moto si la palanca o el pedal de freno no está operativos. «Bombear» varías vezes con la palanca/el pedal Hasta que las pastillas estén en contacto con los discos.

MANTENIMIENTO CIRCUito ELECTRICO

EXTRACCION DE LA BATERIA

Desactivar todos los sistemas y parar el motor.

ATENCLON

ESPERE AL MENOS 30 SECONDES, MOTO APAGADA Y INMOVIL, PARA QUE EL SISTEMA "KEYLESS" SE APAGUE RIESGO IMPORTANTE DE DANOS EN EL PROCESADOR (ECU)

• Desmontar el sillin (p.200).
• Desmontar el filtro de aire (p.200).

La bateria está situada al fondo de la caja del filtro.

• Desmontar los dos tornillos de la pieza que sujeta la bateria.
• Desconectar el cable negativo 2 de la bateria.
• Desconectar el cable positivo 3 de la bateria.
• Subir la batería hacía arriba.

MANTENIMIENTO CIRCUito ELECTRICO

MONTAJE DE LA BATERIA

• Colocar la bateria en su alojamento.
• Conectar el cable positivo a la bateria.
• Conectar el cable negativo a la bateria.
• Instalar la pieza que fija la batería y preparar los dos tornillos.

Tornillo chasis 10NmM6

• Comprobar la colocacion de los cables de bateria para que no haya dudas durante la Manipulacion del filtro de aire.
• Volver a montar el filtró de aire (p.201).
  -Volver a montar el sillin (p.200).

CARGA DE LA BATERIA

La batería es de tipo sin mantenimiento.

Si el vehiculo no va a utiliser durante un长大o periodo de tiempo, se recomienda desconectar la bateria y guardarla en un lugar seco.

Extracción de la bateria (p.218).

Comprobar con un voltimetro la tension de la bateria:

Tensión batería >12.5V

Si la tension es insuficiente, extraer la bateria y cargarla con un cargador.

Carga bateria 0.5 A durante 10 horas (12V) or 5A durante 30 min.

Desconectar el cargador al final de la carga.

Instalar la bateria ( por encima).

MANTENIMIENTO CIRCUito ELECTRICO

SUSTITUIR EL FUSIBLE PRINCIPAL

Desmontar el sillin (p.200).

El fusible principal se encontrar en el relé de arranque.

Retirar el fusible defectuoso y sustituirlo por uno nuevo del mesmo valor.

Fusible principal 30A

30A

Poner un nuevo fusible de réserve en la caja de fusibles.

Volver a montar el sillin (p.200).

SUSTITUIR EL FUSIBLE DE PROTECCION DE HAZ LUMINOSO

Desmontar el sillin (p.200).

El fusible de proteccion de haz luminoso se encuesta bajo el montante superior del bastidor secundario en el lado derecho de la moto.Retirar el fusible defectuoso y sustituirlo por un fusible nuevo del本身就是 valor.

Fusible de protección de haz luminoso

15A

Volver a montar el sillin (p.200).

DESMONTAJE DEL FARO

Poner el contacto en off.

Soltar las gomas derecha e izquierda de cada lado de la horquilla.

Desconectar el cableado del freno / cable del contador de las guías superior e inferior.

Mover el faro hacía arriba.

Desconectar el conector y retiring el faro.

MANTENIMIENTO CIRCUito ELECTRICO

MONTAJE DEL FARO

Conectar el Sistema electrico.

Conectar el faro asegurándose de que los orificios 1 del faro se correspondan con los huecos 2 del guarda barros.

Hacer pagar el cableado de freno/cable contagador por las guías superior e inferior 3.

Fijar las bridas en las gomas.

Controlar el reglaje del alcance del faro. (p.221).

SUSTITUIR LA BOMBILLA DEL FARO O EL PILOTO

Desmontar la placadelfaro y el faro (p.219).

Retirar la proteccion de goma 1.

Girar un cuarto de vuelta a la izquierda para sacar el faro.

Presionar ligeramente sobre la bombilla hacía la izquierda y sacarla del faro.

Colocar una bombilla nuevo 2

Bombilla de faro S2

12V 35/35W

Volver a montar el portalámparas con la bombilla en el faro atornillando hacía la derecha.

Volver a colocar la proteccion de goma.

El piloto 3 se sustituye simplement退还ando la bombilla del reflector.

Luz piloto W5W

12V 5W

Reponer la placararo y el faro.

MANTENIMIENTO CIRCUito ELECTRICO

AJUSTAR EL ALCANCE DEL FARO

El alcance se ajusta con la moto en funciona bajo su piloto.

Para ajustar el haz del faro, apretar o aflojar el tornillo a la base del faro.

Apretar el tornillo aumenta el alcance del faro.

Aflojar el tornillo 1 disminuye el alcance del faro.

SUSTITUIR LA BATERIA DEL VELOCIMETRO

1. Desmontar la placafaro y el faro (p.219).
2. Sacar la centralita de intermitentes para acceder al tornillo de captador.
3. Qitar los tornillos y retirar el contagador sacandolo hacía arriba.
4. Desconectar el conector principal del contador.
5. Abierto el velocimetro con una moneda.
6. Instalar una nuevo batería (marca hacía arriba).

Batería de contador CR 2032 3V

1. Volver a montar la cubierta con cuidado de no danar la junta tórica.
2. Volver a conectar el conector principal del velocímetro.
3. Poner la moto en ony comprar que el velocimetro funciona.
4. Volver a instalar el contador en el soporte.
5. Apretar los tornillos y volver aponer la centralita intermitentes..
6. Volver a montar la placca faro y el faro (p.219).
7. Reglar el contador (p.179).

LIMPIEZA Y CONSERVACION

LIMPIEZA DE LA MOTO ALMACENAMIENTO DE LA MOTO

SHERCO le aconseja lavar su 125 SE tan a dato como sea possible paramantenerla en Buen estado y prolongar su vidautil.

1. Tapar la calidad del silenciador del escape y el filtró de aire (para tapar la calidad de escape utilise la pieza número 8527, para tapar la entrada de aire utilise la pieza número 4476).
2. Para desengrasar el motor, aplicar el desengrasante, limpar con un trapo y antes secar el motor.
3. Lavar el resto del vehiculo con agua caliente jabonosa.
4. Enjuagar con agua.
5. Secar con trapo de piel o de pano suave.
6. Secar laceda y lubricarla con grasa especial paraceda.
7. Une vez terminada la limpieza, quitar las protecciones del filtro de aire y del escape, arrancar el motor yJKLM girar algunos instantos al ralenti.

Evitar el uso de material de alta presión que pueda provocar filtraciones de agua en los cojinetes, la horquilla delantera... y que entraña danos importantes. Utilizar un detergente de fuerza media. Antes de guardar el vehiculo durante un长大o tiempo (más de 2clerosis), seguir las instrucciones siguientes.

ATENCLON

Para evaporar el ingreso de agua, guardar una distancia minima de lavado de 20cm .

Antes de almacenar el vehiculo a largo plazo (mase 2这点), siga estas instruetiones:

1. Lavar toda la moto.
2. Vaciar el deposito de gasolina.
3. Desmontar la bujía y inyector un spray en el interior del motor por el orificio de la bujía Volver a montar la bujía. Con la bujía desmontada da algunos impulsos de arranque para recubar de una capa protectora la pared del cilindro.
4. Quitar la bateria (p.217).
5. Cargar la bateria (p.218).
6. Lubricar todos los cables con un spray.
7. Sostener la moto de forma que las ruedas no toquen el suejo.
8. Proteger la salute del escape con una Bolsa de plastico para impeder que entre la humedad.
9. Vaporizar un spray por las superficies metálicas no pintadas, motor y cableado electrico.
10. Recubar la moto con una cubierta transpirante

PUESTA EN SERVICIO DESPUÉS DEL ALMACENAMIENTO

Reinstalar la bateria (p.218).

Rellenar el deposito de combustible.

Efectuar las operaciones de engraso y mantenimiento (p.223).

Realizar una prueba en carretera.

PLAN DE MANTENIMIENTO

PLAN DE ENGRASADO Y MANTENIMIENTO	Después de 5 horas	Cada 20 horas
MOTOR
Vaciador motor, combustor filtró, limpiar pre filtró y combustiar si es Neededo	●	●
Limpiar imán del tapón de viciado	●	●
Sustituir bujía (después de 50 horas)
Comprobar holgura valvulas, reglar	●	●
Comprobar apriete tornillo fijación motor	●	●
INVEcción
Limpiar el venturi		●
ACCESORIOS
Comprobar estanqueidad circuito de refrigeración	●	●
Comprobar estanqueidad y fijación escape	●	●
Comprobar estado, flexibilidad y posición del cable, reglar, engrasar	●	●
Comprobar nivel en el cilindro maestro del embrague	●	●
Limpiar filtró de aire y caja	●	●
Comprobar estado y posición de los cables electricos
Comprobar funciona bajo el cierto, freno, intermitentes, iluminación contador, claxon, interruptores)	●	●
FRENOS
Comprobar nivel liquido de freno, separador de pastillas, discos	●	●
Comprobar estado y estanqueidad cableado de freno	●	●
Comprobar estado, recorrodo en vacío de pedal y palanca de freno, reglar	●	●
Comprobar apriete tornillo circuito de freno y discos	●	●
CHASIS
Comprobar funciona y estanqueidad horquilla y amortiguidor	●	●
Limpiar los guardapolvos	●	●
Purgar los brazos de la horquilla	●	●
Comprobar apriete general de la tornilleria	●	●
Comprobar / reglar los cojinetes de direction	●	●
RUDAS
Comprobar tensión de los radios y estado de las llantas	●	●
Comprobar estado y presión de los neumáticos	●	●
Comprobar estadocedra, piñón corona, guías, tensión cadena	●	●
Engrasar la cadena	●	●
Comprobar la holgura de los rodimientos de ruedas	●	●

MANTENIMIENTO ANUAL
TRABAJOS DE MANTENIMIENTO IMPORTANTES RECOMENDADOS QUE PUEDEN SER REQUIERIDOS ADICIONALMENTE	Al menos 1 vez al año
Horquilla	●
Amortiguidor	●
Limpiar y engrasar cojinetes de direccion	●
Tratar los rácores y contactos electricos con un aerosol protector	●
Sustituir el liquido del embrague hidráulico	●
Sustituir el liquido de freno	●

COMPROBACIONES Y TRABAJOS DE MANTIMIENTO IMPORTANTES A REALIZAR POR EL PILOTOK	Antes de cada uso	Después de cada uso
Nivel de aceite	●
Comprobar;nvel líquido de freno	●
Comprobar estado de las pastillas de freno	●
Comprobar funcionaimiento de la iluminación	●
Comprobar funcionaimiento de la bocina	●
Engrasar cables / gas		●
Purgar regularmente los brazos de la horquilla		●
Sacar regularmente los guardapolvos, limpiar		●
Limpiarcedena, engrasar,comprobar tensión,reglar si esnecessary		●
Limpiarfiltrde aire y caja		●
Comprobar estado de los neumáticos y presión	●
Comprobar;nvel líquido de refrigeración	●
Comprobarestanqueidacableado de gasolina	●
Comprobar estado de todos losmandos	●
Comprobarfrenada	●	●
Pasar producto anticorrosión Protector en las piezas新品as (exceptofrenos yescape)		●
Poner Protectorencontacto y botón iluminación		●
Comprobar regularmente elapriete de todas las tuercas,tornillos,llaves		●

ATENCLON

Comprobar el apriete de los tornillos de su biciletaupones de la prima vuelta/ de las primeras horas de uso. En uso de competacion hay que revisar 20 horas despues de cada carrera.No retrasar la revision mas de dos horas. Las revisiones en los talleres Sherco no sustituyen los controles y elostenimiento del piloto!

PLAN DE MANTENIMIENTO

COMPROBACIONES Y TRABAJOS DE MANTENIMIENTO IMPORTANTES QUE DEBEN SER REALIZADOS POR UN TALLER SHERCO

Uso en competación y arena.	Cada carrera	Cada 20 horas	Cada 30 horas	Cada 50 horas
Compruebe el desgaste de los discos de embrague	●	●
Compruebe la dimisión de los muelles de embrague	●	●
Compruebe que la tuerca del embrague no está marcada		●
Compruebe que la campana del embrague no está marcada		●
Compruebe el desgaste del cilindro		●
Reemplazar el pistón		●
Compruebe el juego de las valvulas		●		●
Compruebe el desgaste de los árboles de levas		●
Comprueba el desgaste de las copas		●
Compruebe que las guías de valvulas no estén desgastadas		●
Reemplazar las valvulas				●
Reemplazar los muelles de valvulas				●
Compruebe el funciona del tensor de la cadena de distribución	●	●		●
Compruebe el descentramiento al final del cigüeñal		●	●	●
Reemplazo de la biela		●	●	●
Reemplace los cojinetes del cigüeñal		●	●	●
Verificar el desgaste total de la caja de Cambios (piñones, cojinetes, horquillas)			●	●
Reemplace la lana de roca en el silenciador de escape	●
Verifique la longitud de la cadena de distribución		●
Compruebe los cojinetes del árbol de levas			●
Comprobación erroses de ECU con la herramipta de diag. Sherco	●	●	●	●
Comprobación y cargo de la batería	●
Comprobación de la presión del combustible	●
Comprobación de bombas de aceite			●
Limpieza cuerpo de inyección + bajo a bajo	●	●	●	●

PARES DE APRIETE

PARES DE APRIETE DEL CHASIS	Dimisión	Valor (Nm)	Bloqueo de hilo
Tornillo de botón de parada	M3	3Nm
T map sensor screw	M4	5Nm
Tornillo de la tapa del cilindro maestro	M4	7Nm
Tornillo de la tapa del cuerpo de inyección	M4	3Nm
Tornillo de protección del chasis	M4	2Nm
Tornillo de soposrte de batería	M4	7Nm
Tornillo del velocimetro	M4	5Nm	Azul
Tornillos de luz trasera	M4	1Nm	Azul
Tuerca de radios	M4	5Nm
Otro tornillo del chasis	M5	7nm
Placa de returno de caballete	M5	7Nm	Azul
Tornillo de control de gas	M5	10Nm
Tornillo de la tapa del filtro	M5	7Nm	Azul
Tornillo de motor de paso a paso	M5	8Nm
Tornillo de purga de aire de horquilla	M5	3Nm
Tornillo de soporte de la manguera de freno	M5	7Nm	Azul
Tornillo de soporte del inyector	M5	8Nm	Azul
Tornillo de soporte del protector de mano	M5	10Nm
Tornillo de TPS	M5	8Nm
Tornillo del extremo del pedal de freno	M5	7Nm	Azul
Tornillo del interruptor de luz	M5	7Nm
Tornillo del tanque de expansión	M5	10Nm	Azul
Tornillo regulator	M5	8Nm	Azul
Tuerca de soporte del filtro de aire	M5	10Nm
Goma protector amortiguidor	M6	12Nm	Azul
Otro tornillo del chasis	M6	10Nm
Tornillo Db killer	M6	10Nm
Tornillo de ajuste del pedal de freno	M6	8Nm
Tornillo de ajuste del tope del pedal de freno	M6	8Nm
Tornillo de bateria	M6	10Nm
Tornillo de bloqueo del asiento	M6	10Nm	Azul
Tornillo de bomba de embrague	M6	10Nm
Tornillo de bomba de freno	M6	10Nm
Tornillo de bomba de freno trasero	M6	8Nm
Tornillo de protección de horquilla	M6	8Nm	Azul
Tornillo de protección del pinón de cadena	M6	12Nm	Azul
Tornillo de soporte del velocimetro	M6	10Nm	Azul
Tornillo del panel lateral del radiador (tanque)	M6	3Nm
Tornillo del terminal del relé de arranque	M6	6Nm
Tornillo deslizante de cadena	M6	8nm	Azul

PARES DE APRIETE

	Dimisión	Valor (Nm)	Bloqueo de hilo
Tornillo guardabarros delantero	M6	12Nm	Azul
Tornillo guía de capena	M6	12Nm	Azul
Tornillo inferior de la protección del motor	M6	8Nm	Azul
Tornillo protector de capena	M6
Tornillo selector	M6	12Nm	Azul
Tuerca del cable de arranque	M6	7Nm
Otro tornillo del chasis	M8	25Nm
Tornillo de columna de direccion	M8	25Nm	Grasa de cobre
Tornillo de corona	M8	30Nm
Tornillo de disco de freno	M8	35Nm	Rojo
Tornillo de disco de freno	M8	25Nm	Grasa de cobre
Tornillo de la brida del manillar	M8	20Nm	Grasa de cobre
Tornillo de platina de horquilla inferior	M8	12Nm	Grasa de cobre
Tornillo de platina de horquilla superior	M8	17Nm	Grasa de cobre
Tornillo de purga de la pinza delantera	M8	10Nm
Tornillo de roller de capena	M8	25Nm	Azul
Tornillo de soporte de culata	M8	30Nm	Azul
Tornillo de tope de direccion	M8	25Nm	Azul
Tornillo guía de la capena del chasis	M8	25Nm	Azul
tornillo inferior de subchasis	M8	25Nm	Azul
Tornillos para patas de horquilla	M8	20Nm	Grasa de cobre
Tuerca de gripper	M8	12Nm
Tuerca de valvulade neumatico	M8	8Nm
Tuerca del tensor de capena	M8	25Nm
Tuerca superior de subchasis	M8	25Nm
Eje del motor	M10	60Nm
Eje del pie del amortiguidor	M10	50Nm
Eje superior de amortiguidor	M10	50Nm
Tornillo banjo de manguera de freno	M10	25Nm
Tornillo de soporte del manillar	M10	40Nm	Rojo
Tornillo del pedal de freno	M10	25Nm
Tuerca de apoyo	M10	25Nm
Atornille la sonda lambda	M12	50Nm
Atornille la sonda lambda	M12	30Nm
Eje de bieleta delta	M12	50Nm
Eje de bieleta H	M12	50nm
Eje de basculante	M16	100Nm
Tornillo superior de columna de direccion	M20	30Nm
Tuerca del eje de la rueda delantera	M20	50Nm	Graisse cuivre
Tuerca de rueda trasera	M24	100Nm	Grasa

PARES DE APRIETE

	Dimisión	Valor (Nm)	Bloqueo del hilo
Tornillo del interruptor del faro (Racing)	Parker	2nm
Tornillos protectores de mano	Parker	3Nm
Tornillos protectores de mano	Parker	3Nm
Tuerca de rueda trasera	Parker	2Nm
Tornillo de ventilador	Auto-perforante	3nm
Bridas		7Nm

PARES DE APRIETE DEL MOTOR	Dimisión	Valor (Nm)	Bloqueo del hiló
Tornillo de la placá de bloqueo del cojinete	M5	8Nm	Azul
Tornillo del sensor de velocidad del motor	M5	7Nm	Rojo
Tornillo descompresor	M5	8Nm	Azul
Tornillo recolector de aceite	M5	7Nm	Azul
Tornillos del estator	M5	7Nm	Rojo
Tornillo de bloqueo de selection	M6	10Nm	Azul
Tornillo de bombín del embarque	M6	10Nm	Grasa
Tornillo de carter de encendido	M6	10Nm	Grasa
Tornillo de carter de encendido	M6	10Nm	Grasa
Tornillo de cilindro externa	M6	10Nm	Azul
Tornillo de guía de distribución	M6	12Nm	Rojo
Tornillo de la tapa de la bomba de agua	M6	10Nm	Grasa
Tornillo de la tapa de la culata	M6	10Nm	Grasa
Tornillo de motor dee arranque	M6	10Nm	Grasa
Tornillo de muelle de embarque	M6	12Nm	Rojo
Tornillo de muelle de embarque	M6	10Nm
Tornillo de muelle de embarque	M6	10Nm	Grasa
Tornillo del eje del piñón de arranque	M6	12Nm	Rojo
Tornillo del eje limitador	M6	12Nm	Rojo
Tornillo del obturador del tensor de distribución	M6	7Nm
Tornillo eje de piñón intermedió de bomba de aceite	M6	10Nm	Grasa
Tornillo estrella de selección	M6	10Nm	Azul
Tornillos de la placá de guía de árbol de levas	M6	10Nm	Azul
Tornillos de la tapa de la bomba de aceite	M6	10Nm	Azul
Tornillos del cárter principal	M6	10Nm	Grasa
Tuerca del rotor de la bomba de agua	M6	10Nm	Azul
Tuerca del tubo de escape	M6	7Nm	Grasa
Eje de tubo de escape	M8	25Nm
Tornillo de tope del eje de selección	M8	15Nm	Rojo
Tornillo del cojinete del árbol de levas	M8	12Nm	Grasa
Tuerca del tubo de escape	M8	25Nm

PARES DE APRIETE

	Dimisión	Valor (Nm)	Bloqueo del hilo
Bujía	M10	15Nm	Grasa de cobre
Eje de cylindro	M10	25Nm	Azul
Tapa de punto muerte	M10	10Nm	Grasa
Tuerca de culata	M10	1r pose 15Nm2° pose a 25Nm3° pose a 50Nm	Grasa
Sensor de temperatura de agua	M12	20Nm	Amarillo
Tuerca de encendido	M12	80Nm	Azul
Regulator de presión de aceite	M16	20Nm	Grasa
Tapón de drenaje magnétique	M16	25Nm	Grasa
Conexión de agua	M20	15Nm	Amarillo
Engranaje primario / tuerca del cigüeñal	M20	120Nm	Azul
Tuerca de la carcasa del embrague	M20	100Nm	Azul
Tuerca del piñón de salute de la caja de Cambios	M20	100nm
Tornillo de la tapa del filtro de aceite	M24	15Nm	Grasa
Tapon de carter de encendido	M27	15Nm	Grasa
Tapón del eje de la valvula	M27	15Nm	Grasa
Colador del compartmento del cigüeñal	M18	25Nm	Grasa
Colador de succión de aceite	M32	25Nm	Grasa

CHARACTERISTICAS TECNICAS 500 SUPERMOTARD

DIMENSIONES
Longitud total	2270mm
Anchura total	825mm
Altura sillín	885mm
Distancia entre ejes	1488mm
Distancia al suejo	280mm

CHASIS
Bastidor	Semiperimetral en acero CrMo con bastidor secundario en alum.
Horquilla	KAYABA USD Ø48mm cartuchos cerrados
Suspensa/trasera	KAYABA con botellaSeparated
Carrera delantera/trasera	300mm/300mm
Freno delantero	Ø310mm
FrenoTRSero	Ø220mm
Frenos - limite de desgaste	2.7mm delantero y 3.6mmTRSero
Neumático delantero / Presión	120/70 R 17 / 2bar
NeumáticoTRSero / Presión	150/60 R 17 / 2,2bar
Capacidad depuesto de gasolina	9,7 L con 1L de réserve
Gasolina	super sin plomo con un indice de octanaje de al menos 95

MOTOR
Tipo	Monocilíndrico 4 tiempos refrigeración por láquido
Cilindrada	478,22cc
Diámetro/Carrera	98X63,4mm
Ratio de compresión	11.60:1
Transmisión	4 válvulas DOHC transmisión por就够了a
Sistema de arranque	Eléctrico
Diámetro vázula admisión	38mm
Diámetro vázula escape	30,5mm
Reglaje en frío vázula admisión	0.15-0.2mm
Reglaje en frío vázula escape	0.2-0.25mm
Bujía	NGK LMAR9E-J
Distancia entre los electrosos de bujía	0.7 mm
Inyección electrónica	SYNERJECT
Alternador	12V, 220W
Capacidad y tipo de aceite motor	1,1L SAE 15W60

CHARACTERISTICAS TECNICAS 500 SUPERMOTARD

TRANSMISSION
Tipo	Manual
Embrague	Multiilos en báñode aceite, mando hidráulico
Transmisión primaria	25 : 68
Cambio	6 velocidades
Transmisión secundaria	15 x 43

REGLAES - HORQUILLA KAYABA USD 048MM
Compresión	Confort	20 clics hacía atrás
	Standard	12 clics hacía atrás
	Sport	8 clics hacía atrás
Descompresión	Confort	18 clics hacía atrás
	Standard	12 clics hacía atrás
	Sport	10 clics hacía atrás
Tipo de aceite	KAYABA 01M	345 CC

REGLAJES - AMORTIGUADOR KAYABA SUSPENSION
Compresión bajo velocidad	Confort	20 clicksHQ atrás
	Standard	14 clicksHQ atrás
	Sport	12 clicksHQ atrás
Compresión alta velocidad	Confort	2,5 clicksHQ atrás
	Standard	1,5 clicksHQ atrás
	Sport	1 clicksHQ atrás
Descompresión	Confort	15 clicksHQ atrás
	Standard	13 clicksHQ atrás
	Sport	11 clicksHQ atrás

PRODUCTOS DE MANTENIMIENTO Y CONSUMIBLES
Aceite motor	SAE 15W60	Motul® 300V 4T Factory Line Off Road
Liquido de refrigeración		Motul® Motocool Factory Line -35°C
Liquido de freno	DOT 4	Motul® RBF 700
Aceite de la horquilla	SAE 5
Aceite amortiguidor	KAYABA K2C
Aerosol para capena de transmisión secundaria		Motul® C3 Chain Lub OffRoad
Limpiador filtro de aire		Motul® A1 Filter Clean
Lubricante para filtro de aire		Motul® A2 air Filter Oil
Limpiador plástico		Motul® E9 wash&Wax Spray
Limpiador llantas		Motul® E3 Wheel Clean
Limpiador discos de freno		Motul® P2 Brake Clean
Lubricante universal		Motul® P4 EZ Lub

PLAN DE MAINTENIMIENTO 500 SUPERMOTARD

Cada año
Después de cada carrera
Cada 100 horas / Cada 5000kms
Cada 50 horas de uso / Cada 2500kms
Cada 40 horas de uso / Cada 2000kms
Cada 30 horas de uso / Cada 1500kms
Cada 20 horas de uso / Todos los 1000kms
Cada 10 horas de uso / Cada 500 km
Después de 1 hora de uso
CHASIS
Verificar loscottigos de fallo	●	●	●	●	●	●	●	●
Verificar el estado y la presión de los neumáticos	●	●	●	●	●	●	●	●
Controlar los radios de rueda	●	●	●	●	●	●	●	●
Verificar de la tensión de la cadena de transmisión	●	●	●	●	●	●	●	●
Inspeccionar todas las mangueras (fugas)	●	●	●	●	●	●	●	●
Controlar los tornillos	●	●	●	●	●	●	●	●
Reemplazar el aceite / bajo + limpieza del bajo del motor	●	●	●	●	●	●	●	●
Controlar de tensión de batería	●	●	●	●	●	●	●	●
Verificar el juego de la columna de direccion	●	●	●	●	●	●	●	●
Revisar la pastilla del freno trasero y delantero	●	●	●	●	●	●	●	●
Verificar el juego de la palanca del freno delantero	●	●	●	●	●	●	●	●
Verificar / corrija el nivel del liquido de embarque y freno	●	●	●	●	●	●	●	●
Verificar el disco de freno	●	●	●	●	●	●	●	●
Controlar del chasis	●	●	●	●	●	●	●	●
Controlar basculante	●	●	●	●	●	●	●	●
Verificar cualquier juego en todos los rodamientos (ruedas, basculantes, varillas, etc.)	●	●	●	●	●	●	●	●
Controlar los bujes / llantas	●	●	●	●	●	●	●	●
Controlar el estado / nivel de refrigerante	●	●	●	●	●	●	●	●
Controlar el estado del cable del acelerador y el ajuste	●	●	●	●	●	●	●	●
Limpiar el bajo de aire y la caja del bajo de aire	●	●	●	●	●	●	●	●
Realizar mantenimiento de horquilla	●	●	●	●	●	●	●	●
Realizar elostenimiento del amortiguidor	●	●	●	●	●	●	●	●
Reemplazar la lana de roca en el silenciador	●	●	●	●	●	●	●	●
Grasa las bieletas de suspENSIONES	●	●	●	●	●	●	●	●
Grasa el rodimiento de la columna de direccion	●	●	●	●	●	●	●	●

PLAN DE MAINTENIMIENTO 500 SUPERMOTARD

Cada año
Después de cada carrera
Cada 100 horas / Cada 5000kms
Cada 50 horas de uso / Cada 2500kms
Cada 40 horas de uso / Cada 2000kms
Cada 30 horas de uso / Cada 1500kms
Cada 20 horas de uso / Todos los 1000kms
Cada 10 horas de uso / Cada 500 km
Después de 1 hora de uso
MOTOR
Cambior de aceite del motor / limpiar del filtro de aceite	●	●	●	●	●	●	●	●
Reemplazar la bujía				●
Verificar y reemplaza el disco de embrague si es NEEDario					●			●
Reemplazar de pistón						●	●
Verificar / medir el cilindro						●	●
Verificar / medir la culata						●	●
Verificar juego de válvulas				●		●	●
Verificar el desgaste de los árboles de levas (a simple vista)				●		●	●
Reemplazar las válvulas / Resorte / Arandelas de soporte / Copas						●	●
Reemplazar la biela / Cojinate						●	●
Verificar la caja de Cambios, reemplazar si es NEEDario						●	●
Reemplazar las bombas de aceite (succión / presión)						●	●
Reemplazar la capeta de distribución						●	●
Reemplazar todos los cojinetes de los páteres							●
Reemplazar todos los sellos del motor							●
Reemplazar del tensor de la capena de distribución							●	●

GARANTÍA

GARANTÍA

INFORMACION DEL VEHICULO

VEHICULO:

NUMERO DE CHASIS:

NUMERO DE MOTOR:

CLIENTE :

DIRECCION:

Código POSTAL: PAís:

FECHA:

VENDEDOR:

Sello del distribuidor

CONDICIONES DE LA GARANTÍA CONTRACTUAL

SHERCO MOTORCYCLES otorga una garantia contractual que pueda variar de un mes a dos años según el modelo. Su distribuidor le indica la duración de este de acuerdo con las conditiones de garantía.

Las conditiones y cobertura de esta garantía contractual se detallan a continuación

REGISTRO DE VEHICULO:

El dia de la entrega de la motocicleta, el concesionario y el cliente se comprometen a completar este folleto, como el formulario de aceptacion del vehiculo. A continuacion, el concesionario debe registrar el vehiculo en el situ web dedicado. No se acepatarina garantia si el vehiculo no ha sido registrado.

En caso de reventa del vehiculo, la garantia contractual es transferible al nuevo propietario mediante este libro.

OBTENCIón DE SERVICIOS BAJO LA GARANTÍA CONTRACTUAL:

Cualquier pregunta relacionada con la garantia debe discutirse directamente con su distribuidor.

Todas las reparaciones de garantía deben ser realizadas por un distribuidor SHERCO autorizzato. Cuando Solicite cobertura de garantía, presente este folleto a su distribuidor.

SHERCO MOTORCYCLES sugiere que se comunique con su distribuidor que vendio el vehiculo; sin embargo, todos los distribuidores autorizados de SHERCO peuvent realizar reparaciones en garantia.

CONDICIONES PARA OBTENER LA GARANTÍA CONTRACTUAL

Cualquier Solicuid de cobertura bajo la garantia contractual está sujeta al cumplimiento de los procedimientos e intervalos de mantenimiento detallados en este folleto y en el manual del propietario. Este folleto debidamenteFULmente satisfactorio, como las facturas, son prueba del mantenimiento del vehiculo.

Los justificantes (facturas) que detallen las operaciones realizadas serán imprescindibles para beneficiarse de la garantía contractual otorgada por SHERCO MOTORCYCLES.

INFORMACION:

Se recomienda que el mantenimiento se realice con un distribuidor SHERCO autorizzato porque solo el tiene las Herramentas痫as y las informaciones sociales para un mantenimiento adequado.

El uso de piezas originales SHERCO únicamente garantizará la validez de la garantía contractual.

El mantenimiento recommendado no exime al usuario de realizar determinadas comprobaciones diarias (consulte el manual del propietario).

En caso de anomía,pongase en contacto con su distribuidor lo antes posible. Es responsabilidad del propietario del vehiculoayar todas las precauciones y medidas para evitar daños mayores. Cualquier daño indirecto的结果的用o continuado del vehiculo despues de que se haya identificado un problema no estará cubierto por la garantía contractual.

COBERTURA DE GARANTÍA CONTRACTUAL

Quedan excluidos de la garantia los gastos de transporte de devolucion al concesionario, los gastos de alojamento o alimentacion, los gastos de averia o entrega y la perdida de uso del vehiculo.

Esta garantia no cubre daños accidentales, desastres naturales, incendios, ni cubre ninguna otherca sa que este fuera del control de SHERCO MOTORCYCLES.

Cualquier daño causado por modificaciones destinadas a augmentar la potencia del motor, mala lubricación debido a ajustes Incorrectos de carburación, montaje de una pieza o accesario no vendido por SHERCO MOTORCYCLES no estara cubierto por la garantía contractual., El uso de lubricantes o fluidos no recomendados por SHERCO MOTORCYCLES y el incumplimiento de los procedimientos de mantenimiento periodico y diario.

No cubiertos por la garantia contractual, trabajo de mantenimiento y conservacion, sustitución de piezas de desgaste, fenomenos estéticos que no afecten al buena funciona del vehiculo, imperfecciones superficiales relacionadas con las

GARANTÍA

limitaciones externas (calor, frío...) y con el envejecimiento, vibraciones y ruidos vinculados para el funciona del vehiculo, la sustitución de piezas en elcontexto dechangos de diseño.

LIMITACION DE GARANTIA Y RECURSOS:

La garantía no cubre productos de consumo, piezas de desgaste, productos en contacto con superficies de fricción o expuestos a los elementos.

SHERCO MOTORCYCLES no asumeulatinga responsabilitad hacia nadie por daos directos or indirectos de qualquier tipo cubiertos por qualquier otra garantia, expresao or implicita or resultante de qualquier otro contrato, negligencia o abuso de qualquier tipo.

INSPECCION Y MANTENIMIENTO

Control anual minimo obligatorioio

Para garantizar una calidad perfecta y permitirle disfrutarplenamente de su motocicletae,sedeberealizaruna revisiOnanual minima (consulte el manual del propietario).

Frecuencia de mantenimiento

La Frequencia de mantenimiento se ha definido según el uso medio. Para los vehículos sometidos a una conducccion extrema, elostenimiento debe realizarse con mayor Frequencia.

Definimiento de uso de extrema

• Uso prolongado a alta velocidad.
• Uso prolongado a boa velocidade
• Utilizacion en clima frío
• Usar en ambientes polvorientos o salinos

Presente este registrar en cada service para que el distribuidor pueda sellarlo y proporcionar informacion de service.

GARANTÍA

Fecha :

Km/Horas:

Sello del concesionario y firma.

N° de registrar del Sherconetwork®. - www.sherconetwork.com

Mantemíniento realizado :

PROXIMA REVISION :

GARANTÍA

Fecha :

Km/Horas:

Sello del concesionario y firma.

N° de registrar del Sherconetwork®. - www.sherconetwork.com

Mantemíniento realizado :

PROXIMA REVISION :

GARANTÍA

Fecha :

Km/Horas:

Sello del concesionario y firma.

N° de registrar del Sherconetwork®. - www.sherconetwork.com

Mantemíniento realizado :

PROXIMA REVISION :

GARANTÍA

Fecha :

Km/Horas:

Sello del concesionario y firma.

N° de registrar del Sherconetwork® - www.sherconetwork.com

Mantemíniento realizado :

PROXIMA REVISION :

GARANTÍA

Fecha :

Km/Horas:

Sello del concesionario y firma.

N° de registrar del Sherconetwork®. - www.sherconetwork.com

Mantemíniento realizado :

PROXIMA REVISION :

GARANTÍA

Fecha :

Km/Horas:

Sello del concesionario y firma.

N° de registrar del Sherconetwork®. - www.sherconetwork.com

Mantemíniento realizado :

PROXIMA REVISION:

NOTAS

INHALTSVERZEICHNIS

■ FRANÇAIS p. 4
ENGLISH p.84
■ ESPANOL p. 164
■ DEUTsCH s. 244

SHERCO

	Durchmesser	Wert (Nm)	Sicherung
Verschlusschraube Totpunkt oben	M10	10Nm	Fett
Zündkerze	M10	15Nm	Cooper Fett
Zylinderbolzen	M10	25Nm	Blau
Tuerca de culata	M10	1. Durchgang 15Nm2. Durchgang 30Nm3. Durchgang 50 Nm	Fett
Sensor de temperatura de agua	M12	80nm	Blau
Tuerca de encendido	M12	20nm	Gelb
Regulador de presión de aceite	M16	25Nm	Fett
Tapón de drenaje magnétique	M16	20nm	Fett
Conexión de agua	M20	100nm
Engranaje primario / tuerca del cigüeñal	M20	100Nm	Blau
Tuerca de la carcasa del embrague	M20	120Nm	Blau
Tuerca del piñón de salute de la caja de Cambios	M20	15Nm	Gelb
Tornillo de la tapa del filtro de aceite	M24	15Nm	Fett
Tapon de carter de encendido	M27	15Nm	Fett
Tapón del eje de la válvula	M27	15Nm	Fett
Colador del compartmento del cigüeñal	M18	25Nm	Fett
Colador de succión de aceite	M32	25Nm	Fett
