250 SEFR (2019) - Motocicleta Sherco - Manual de uso y guía de instrucciones gratis

Tipo de producto	Moto todo terreno (enduro)
Marca	Sherco
Modelo	250 SEFR (2019)
Dimensiones (L x An x Al)	2260 x 820 x 950 mm
Distancia entre ejes	1480 mm
Altura libre al suelo	355 mm
Motor	Monocilíndrico 4 tiempos refrigeración líquida, 248.6 cc
Relación de compresión	13.2:1
Alimentación	Inyección electrónica Synerject
Transmisión	6 velocidades
Embrague	Multidisco en baño de aceite, mando hidráulico
Chasis	Semiperimétrico de acero CrMo
Horquilla delantera	WP XPLOR Ø48 mm, recorrido 300 mm
Suspensión trasera	WP, recorrido 330 mm
Freno delantero	Disco Ø 270 mm
Freno trasero	Disco Ø 220 mm
Neumáticos	90/90-21" delantero, 140/80-18" trasero
Presión neumáticos (todo terreno)	0,9 bar
Capacidad del depósito	9,7 L (incluyendo 1 L de reserva)
Combustible	Supercarburante sin plomo 95 octanos
Batería	Yuasa YTX5 LBS 12V 4Ah
Alumbrado	Faro S2 12V 35/35W, stop LED
Aceite motor	SAE 10W40, capacidad 1 L
Líquido refrigerante	Minerva Perma Universal -25°C
Líquido de frenos	DOT 4
Sistema keyless	Sí

Preguntas frecuentes - 250 SEFR (2019) Sherco

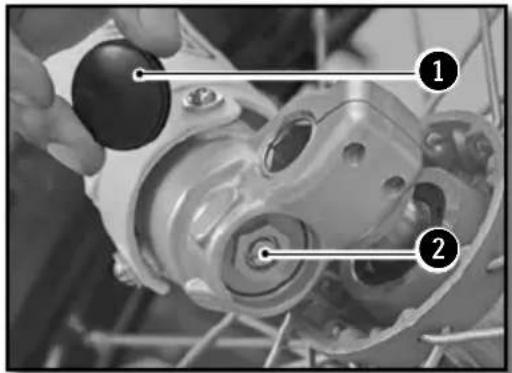

¿Cómo ajustar la compresión de la horquilla?

Retire los tapones en el extremo de las barras de la horquilla. Gire el tornillo de ajuste en sentido horario hasta el tope, luego retroceda el número de clics recomendado según el ajuste deseado: Confort (20 clics WP, 20 clics KYB), Standard (15 clics WP, 12 clics KYB), Sport (12 clics WP, 8 clics KYB).

¿Qué aceite de motor usar y qué cantidad?

Utilice aceite de motor SAE 10W40 (JASO MA2 / API SJ). La capacidad total es de 1 litro, pero el llenado después del cambio es de aproximadamente 0,91 litros. Verifique el nivel mediante el visor del cárter del embrague, motor frío y moto vertical.

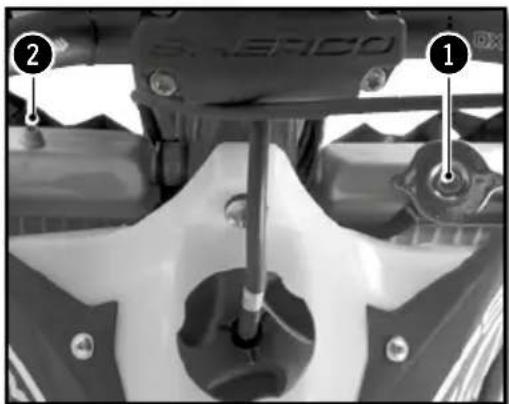

¿Cómo verificar el nivel de líquido refrigerante?

Coloque la moto vertical sobre una superficie horizontal. Desenrosque la tapa del radiador y el tornillo de purga. Llene hasta que el líquido salga sin aire. El nivel en el vaso de expansión debe alcanzar la marca LEVEL. Use líquido Minerva Perma Universal D 4 estaciones -25°C.

¿Cómo limpiar el filtro de aire?

Desmonte el asiento y el tornillo moleteado para sacar el filtro. Limpie la espuma con un limpiador especial (no use disolvente). Presione para secar, luego impregne con aceite para filtro Minerva Protect Air. Vuelva a montar asegurando el centrado y las seis muescas.

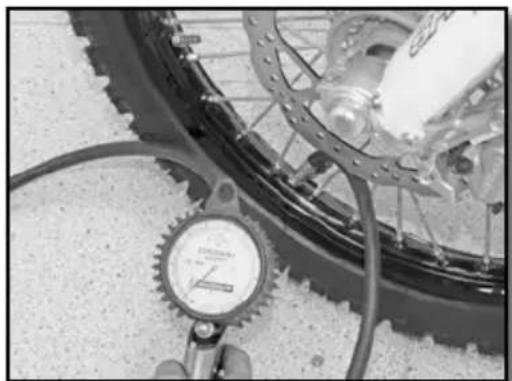

¿Qué presión de neumáticos para todo terreno?

Para uso todo terreno, la presión recomendada es de 0,9 bar en el delantero y trasero. Controle en frío con un manómetro de precisión.

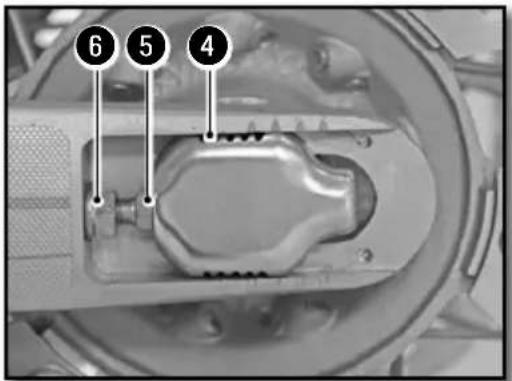

¿Cómo ajustar la tensión de la cadena?

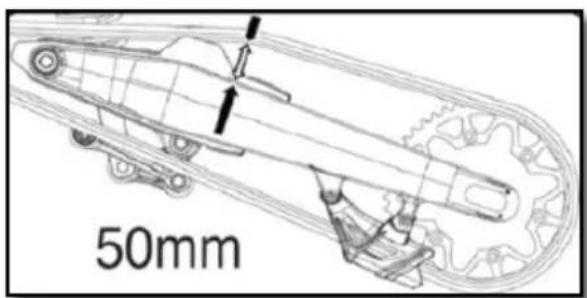

Coloque la moto sobre un caballete. La tensión debe estar entre 50 y 53 mm en el centro de la cadena. Afloje la tuerca del eje y las tuercas de los tensores, gire los tornillos de ajuste de cada lado para igualar. Apriete la tuerca del eje a 100 Nm.

¿Cómo arrancar el motor en frío?

Coloque el selector de velocidad en punto muerto. Presione el botón de arranque sin acelerar. Deje calentar unos minutos. El sistema keyless se activa automáticamente.

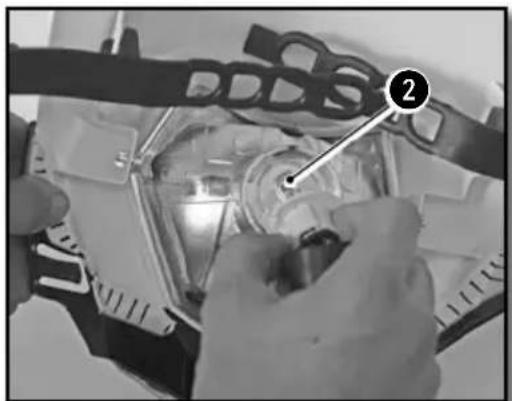

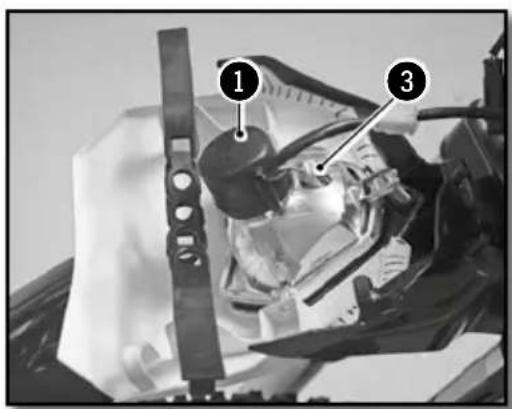

¿Cómo reemplazar la bombilla del faro?

Desmonte la placa del faro (desenganche las gomas, desconecte el mazo). Retire la protección de goma. Gire el portalámparas un cuarto de vuelta y extraiga la bombilla. Reemplace con una bombilla S2 12V 35/35W. La luz de posición es una W5W 12V 5W.

¿Cuál es la capacidad del depósito de combustible?

El depósito tiene una capacidad de 9,7 litros, incluido 1 litro de reserva. Use supercarburante sin plomo con un índice de octano de al menos 95.

¿Cómo guardar la moto durante un largo período?

Lave la moto, vacíe el depósito, retire la bujía e inyecte un spray en el interior. Vuelva a colocar la bujía y accione el arranque. Desmonte la batería y cárguela. Lubrique los cables, calce las ruedas fuera del suelo, proteja el escape y cubra la moto con una funda transpirable.

MANUAL DE USUARIO 250 SEFR (2019) Sherco

Le agradece la confianza que ha depositado en ellos al comprar uno de sus productos.

■ Ahora es propietario de una 250-300 SEF/R. Podrá disfrutar de todo el placer de conducirla si sigue los consejos e instrucciones que SHERCO indica en este manual, asi como Respectando la legislación de tráfico.
Este manual explicá el funciona, revision, mantenimiento y puesta a punto de su SHERCO. Si tuviera alguna duda sobre estemanual o sobre suquina,debeponerse encontacto con suconcesionario SHERCO: www.sherco.com / Apartado "Dealers"
Tómese tiempo para leer atentamente y en su totalidad estemanual antes deutilizar suquina.
A fin de conservar su SHERCO en perfecto estado durante muchos años, asegúrese de hacerlo según los cuidados y mantenimiento descriitos en este manual.

(EI vehiculo que usted ha comprado能把 ser ligeramente distinguir del vehiculo que se enquiryro en este manual.)

SHERCO se reserva el derecho de realizar modificaciones sin previo aviso.

Registrar de los númeroos de série

Indicar en sus espacios respectivos los númeroos de series del vehiculo

Sello concesionario

Numero de bastidor (p.135)

INDICE

Characteristicasétécnicas. 130

Descripción del vehiculo 134

Localization númeroos de série 135

Mandos y controlles 136

Mandos de mano :

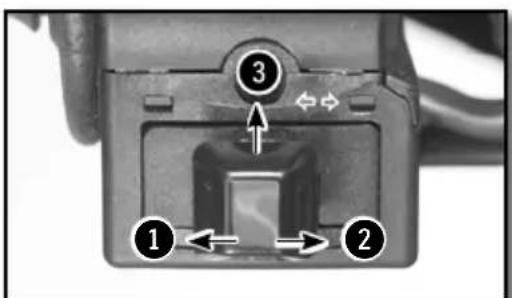

palanca de embrague, de freno delantero, Interruptores.....136

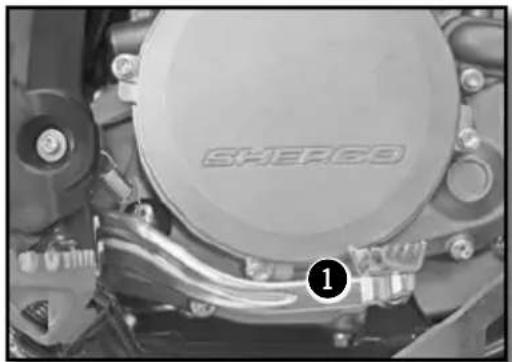

Mandos de pie :

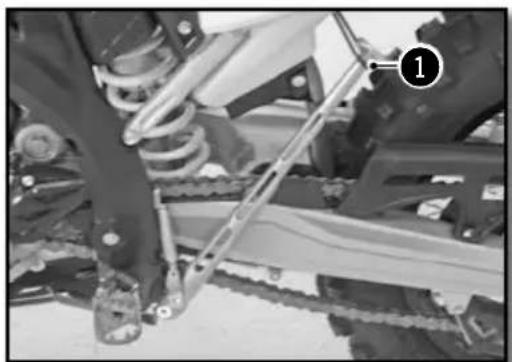

Cambio de marcha, caballete, Freno trasero 139

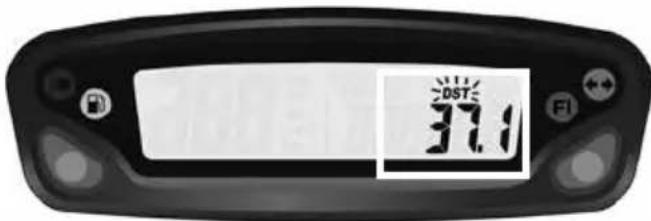

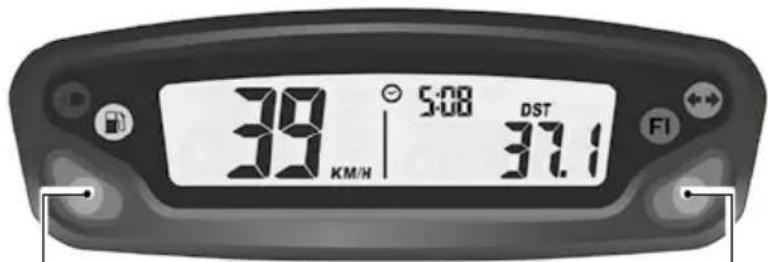

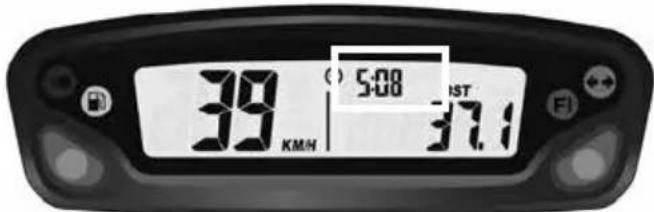

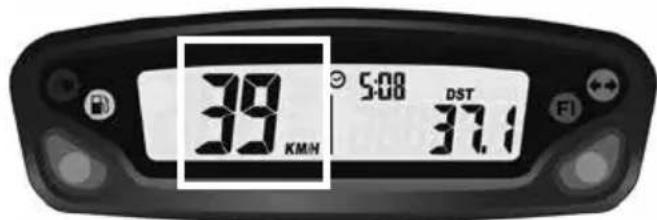

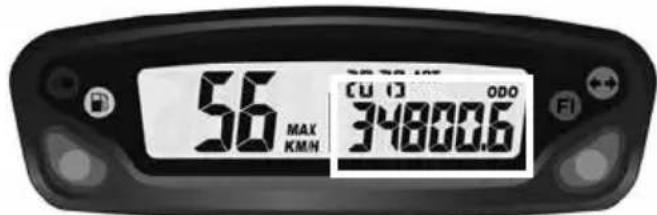

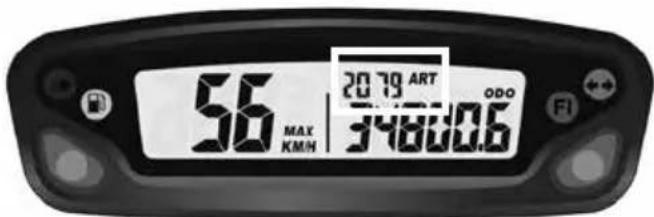

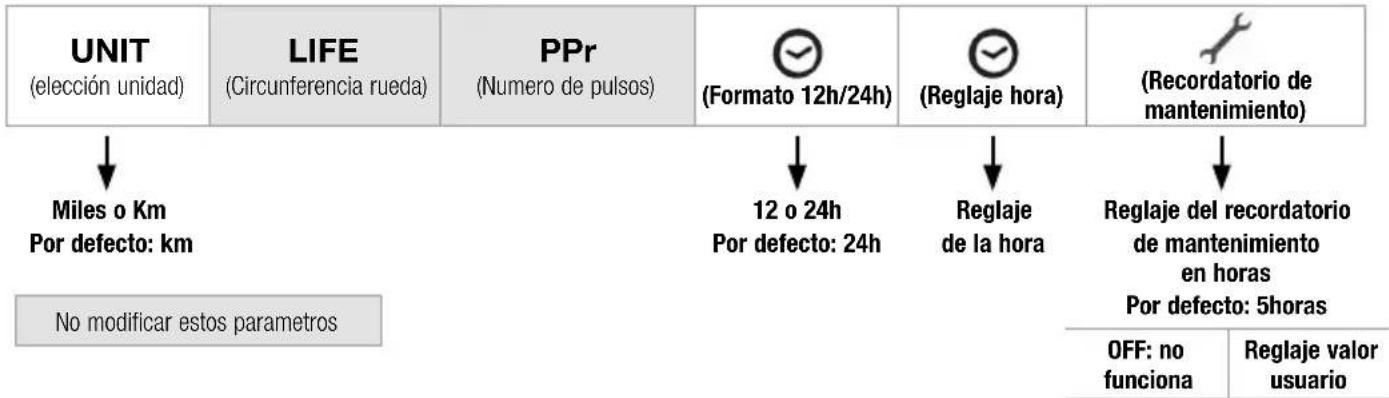

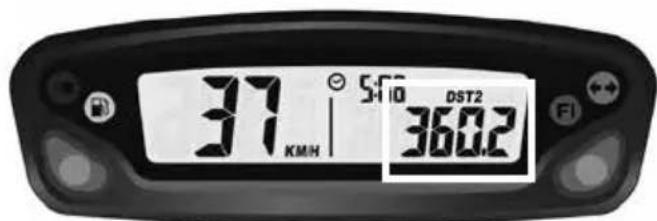

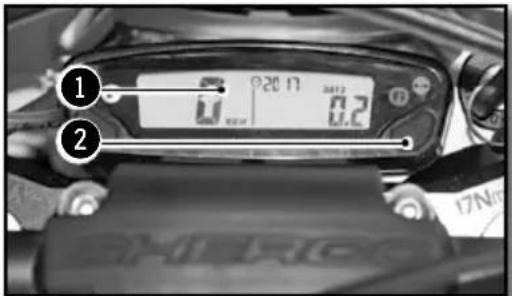

Tablero de a bordo, captador 140

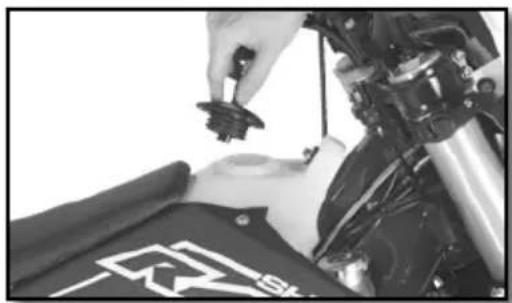

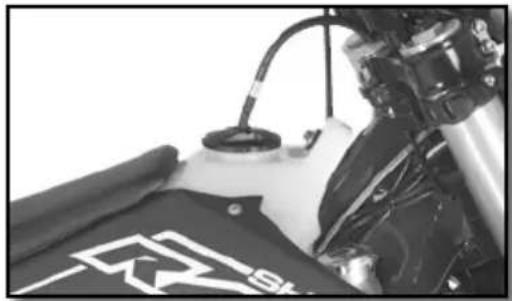

Apertura / Cierre deposito de Combustible 144

Conduccion 144

Instrucciones de seguidad. 145

Sistema de refrigeracion 146

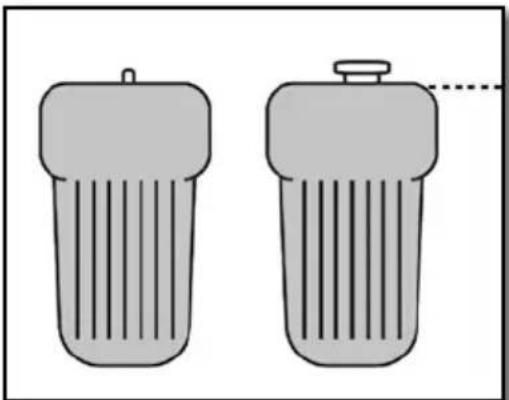

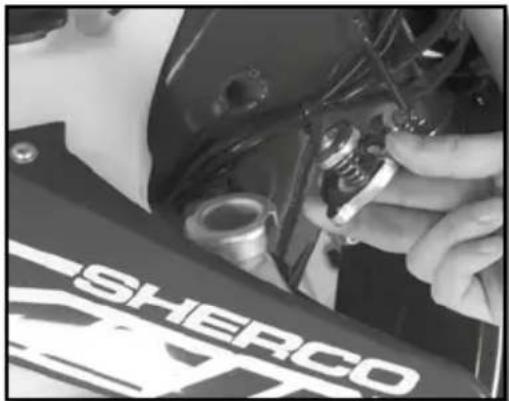

Control de nivel de liquido de refrigeracion 146

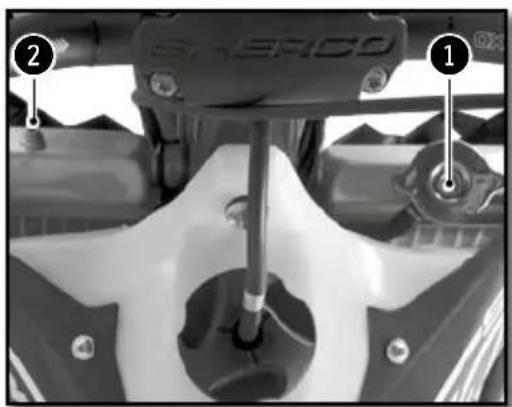

Vaciado del liquido de refrigeracion 147

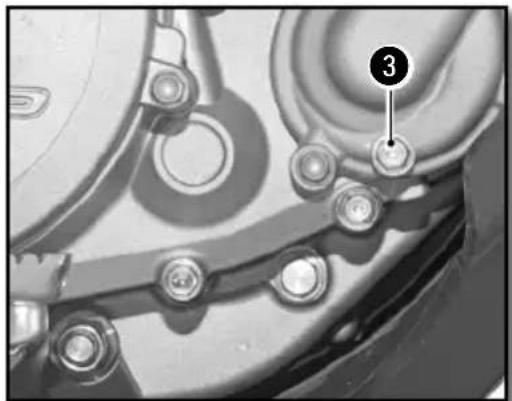

Llenado del liquido de refrigeracion 148

Reglaje motor 149

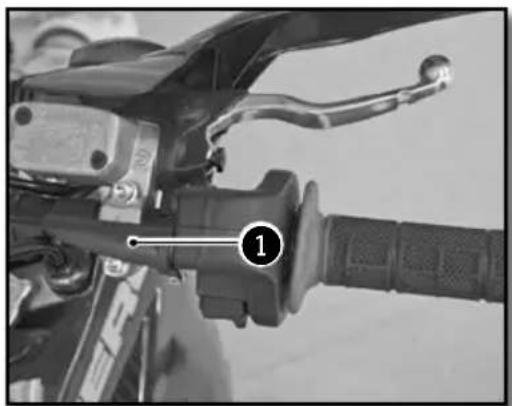

Controlar la holgura del cable del accelerador 149

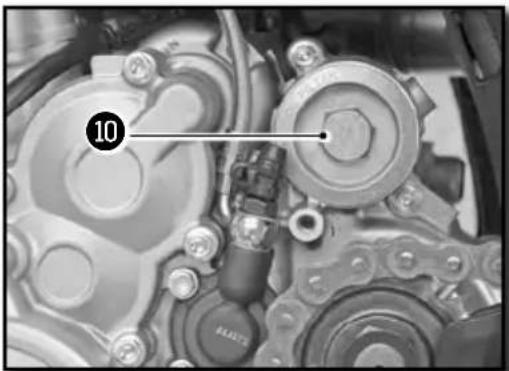

Mantenimiento motor 150

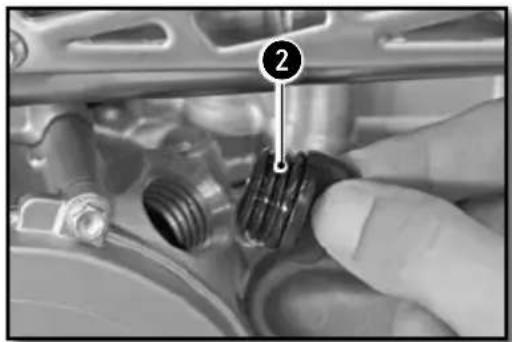

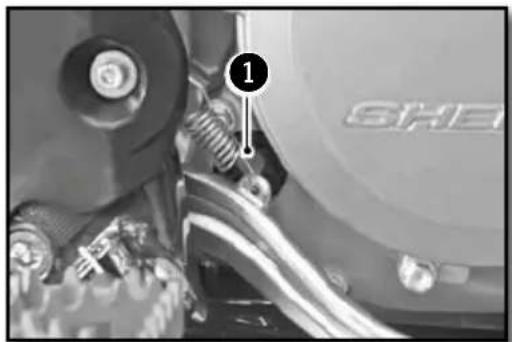

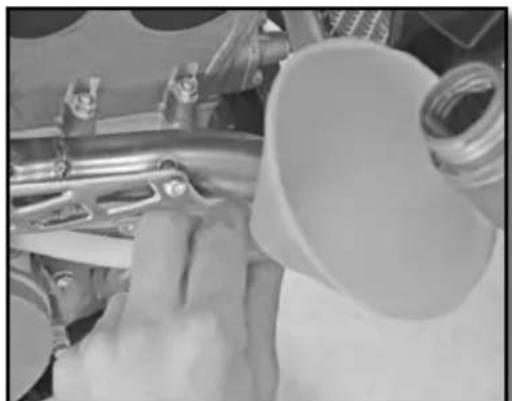

Control de nivel de aceite motor 150

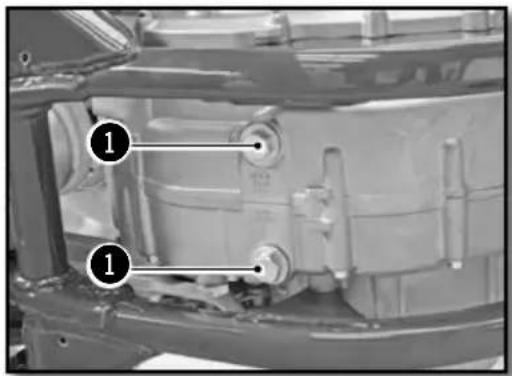

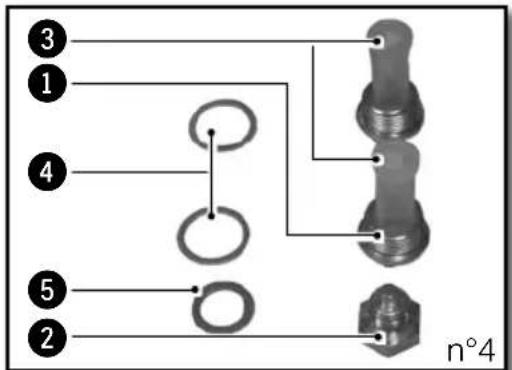

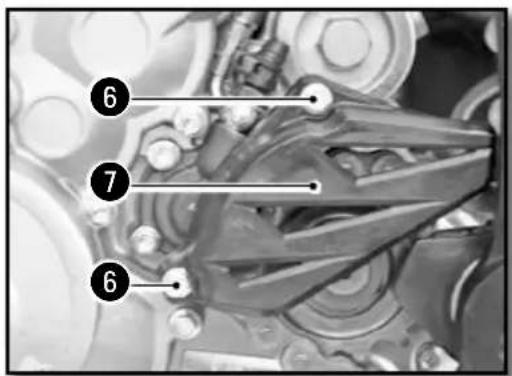

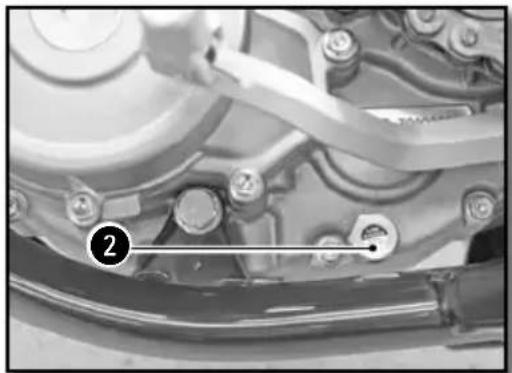

Vaciado Aceite Motor y sustitución bajo de aceite 151
Llenado de aceite motor 153

Reglaje parte ciclo 154

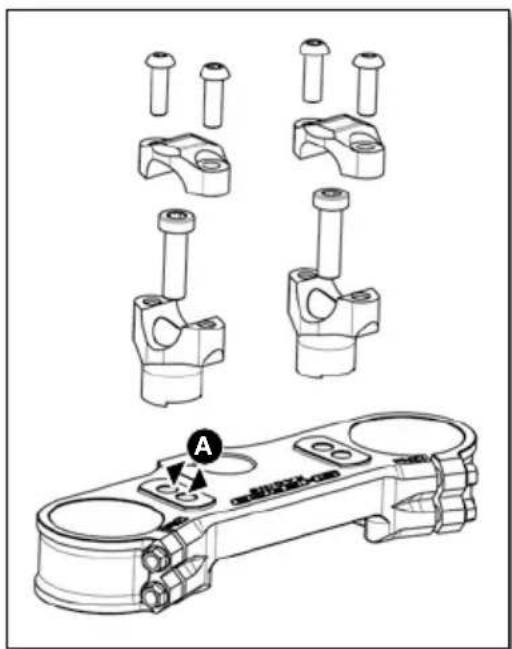

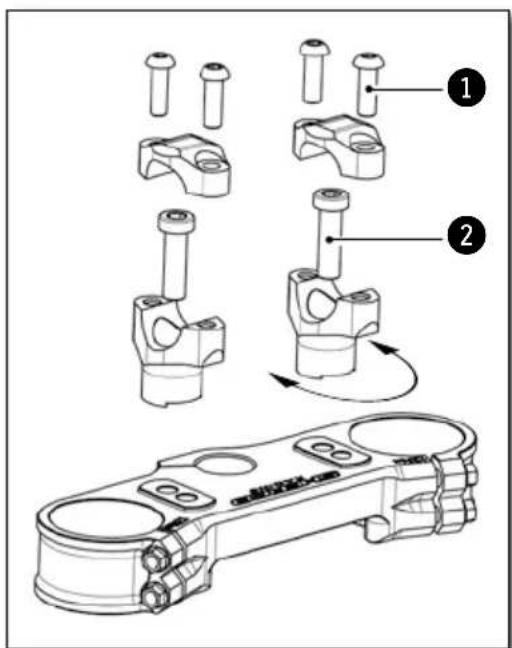

Posicion del manillar 154

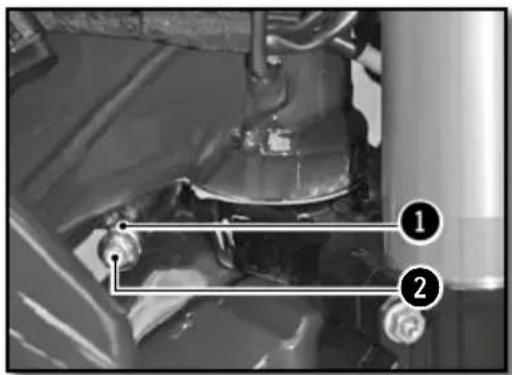

Reglaje de los topes de direccion 155
Reglaje Basicso de la parte ciclo en function del piloto.155
Reglaje de la compresion de la Horquilla.155

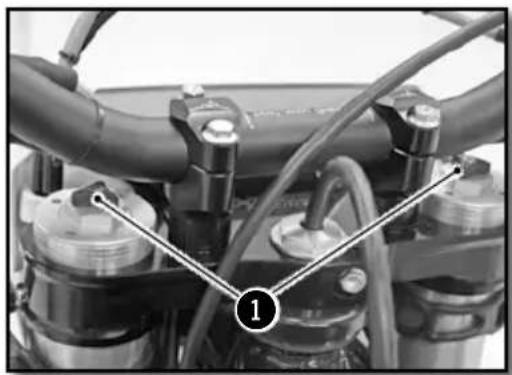

Reglaje de la descopresion de la Horquilla. 156

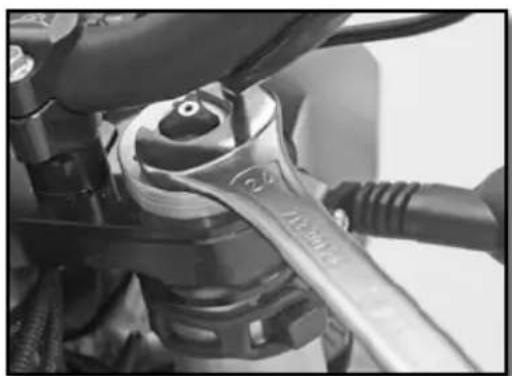

Reglaje de la precarga del muelle de la Horquilla. 156

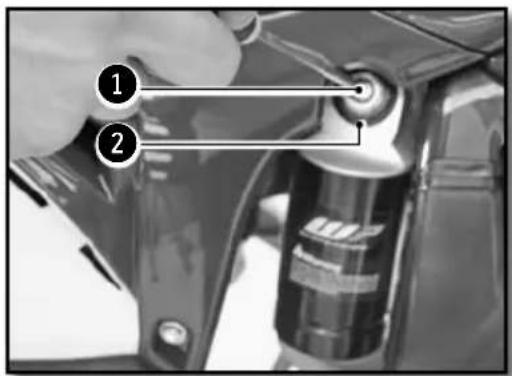

Reglaje de la compresion a baja velocidad del amortiguidor.157

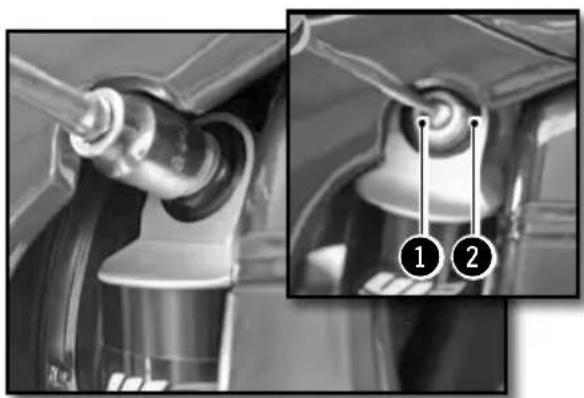

Reglaje de la compresion alta velocidad del amortiguidor 157

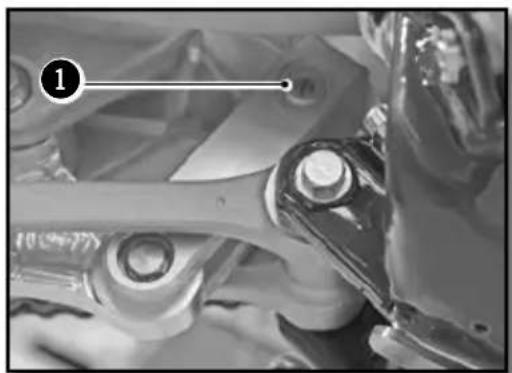

Reglaje de la descompressión del amortiguidor.......158

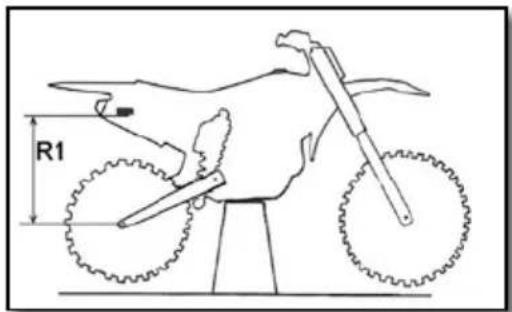

Control del hundimiento en vacio del amortiguidor.....158

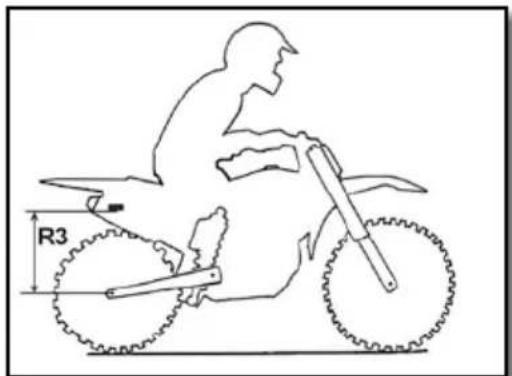

Control del hundimiento enarga del amortiguidor.....158

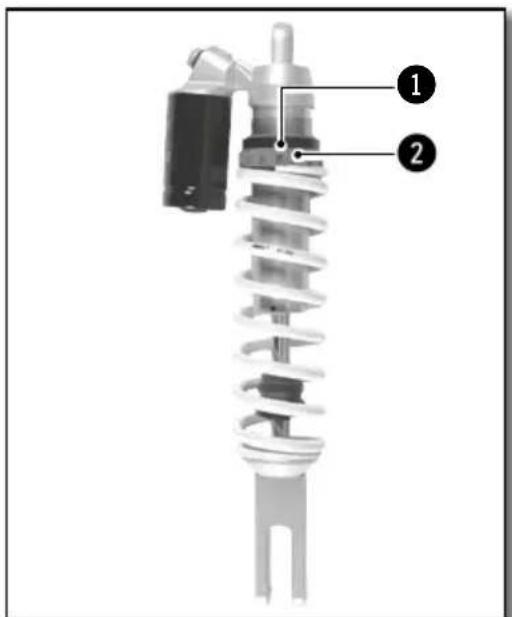

Modificacion de la precarga del amortiguidor 159
Cambi ar el muelle del amortiguidor 159

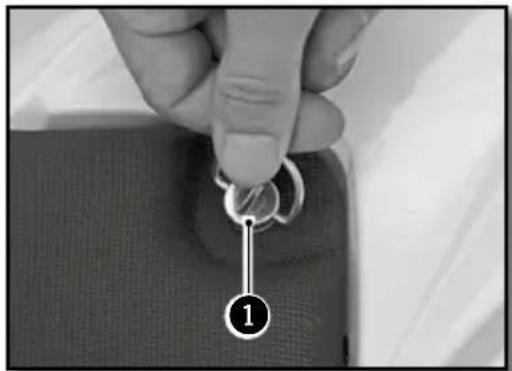

Mantenimiento parte ciclo 160 Desmontaje del sillín 160

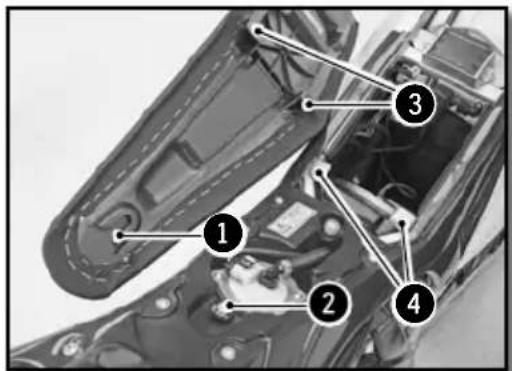

Montaje del sillin. 160

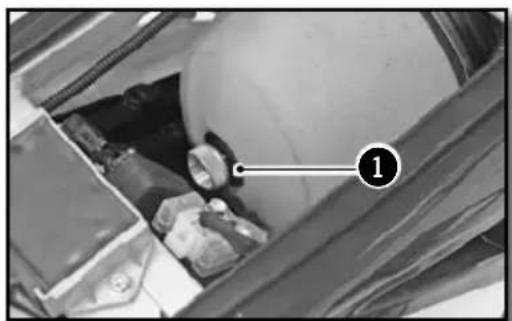

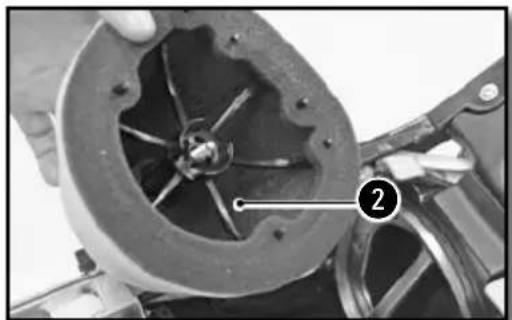

Extracción del filtró De aire. 160

Limpieza del filtro 161

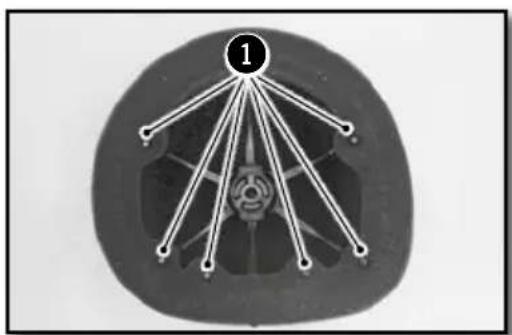

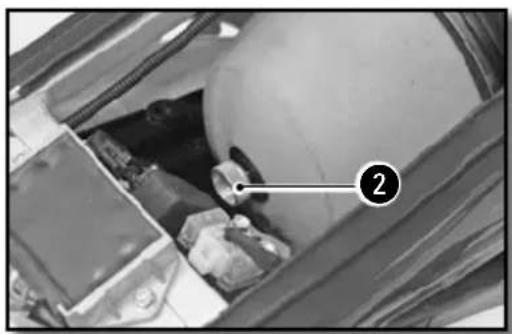

Montaje del filtro. 161

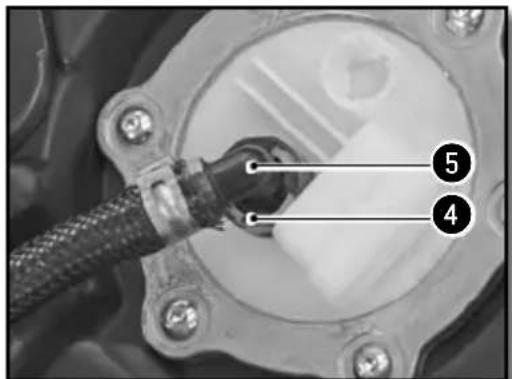

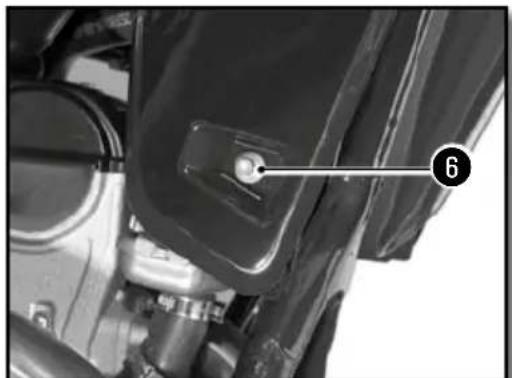

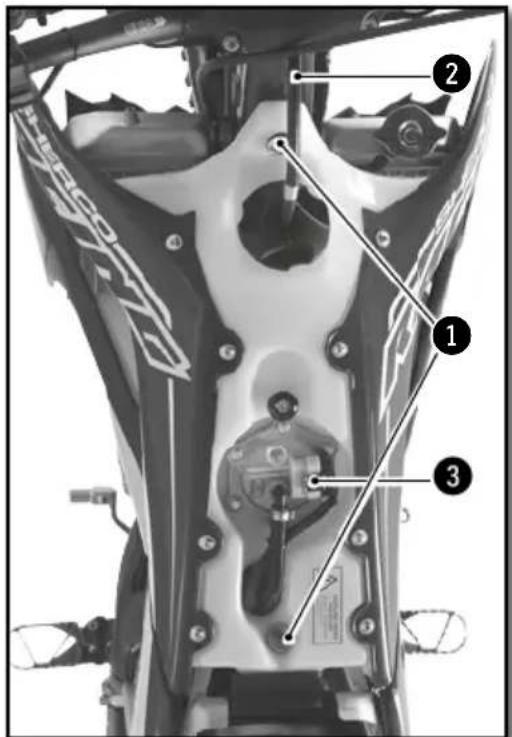

Desmontaje del deposito de gasolina 162

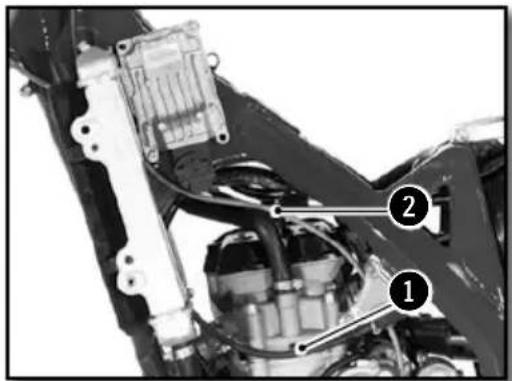

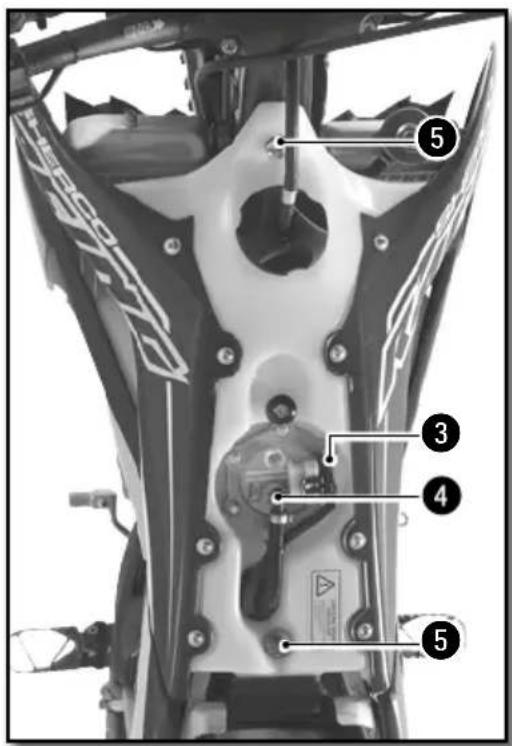

Montaje del deposito de gasolina. 163

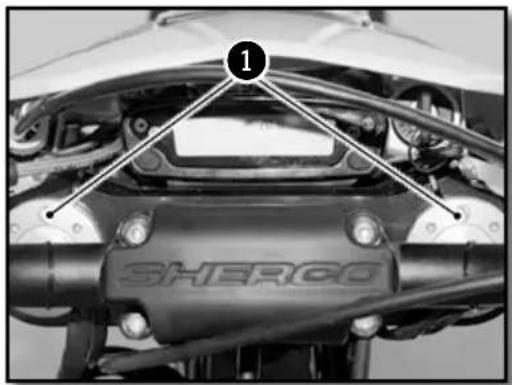

Purga de los brazos de la Horquilla. 163

Limpieza de los guardapolvos de la horquilla. 164

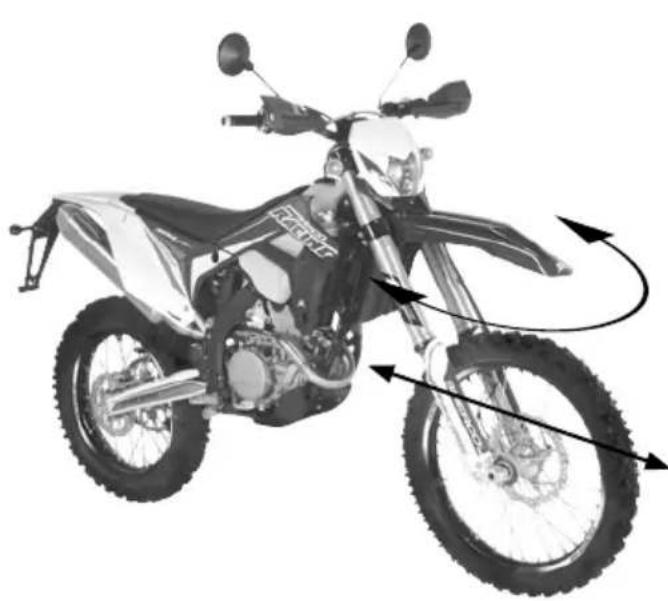

Control del jeu de los cojinetes de direccion 164

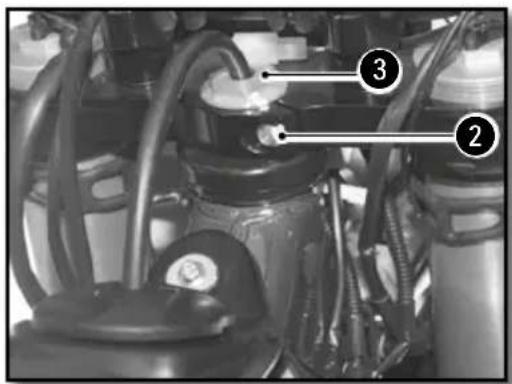

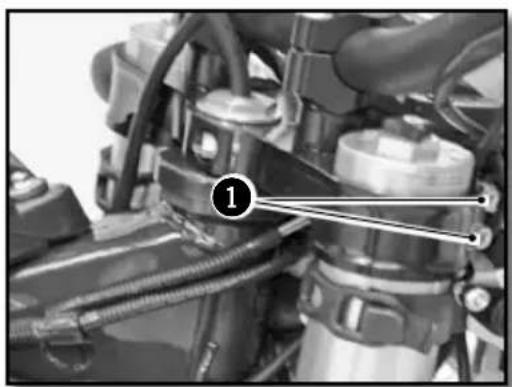

Reglaje del jeu de los cojinetes de direccion 165

Limpieza de laceda 165

Control de la tension de capena 165

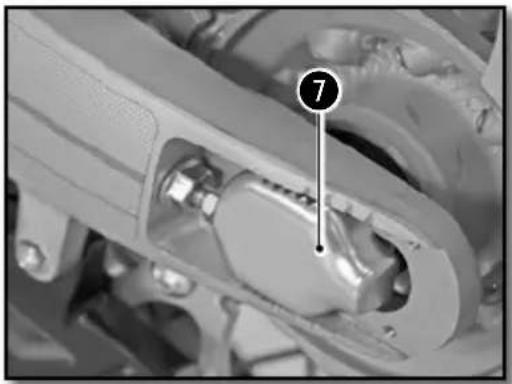

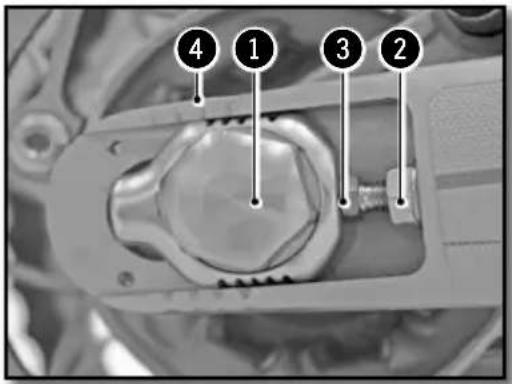

Ajuste de la tension de cadena 166

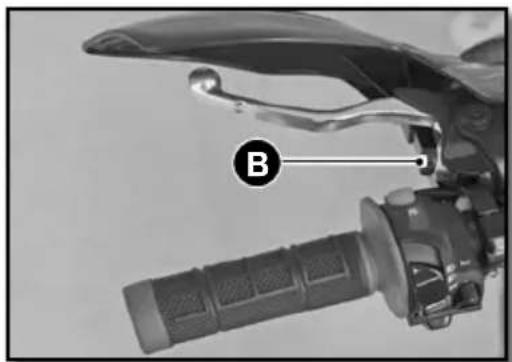

Reglaje embrague 166

Control nivel de liquido embrague 167

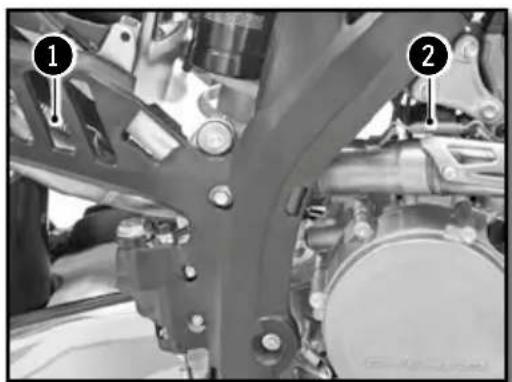

Desmontaje del amortiguidor 168

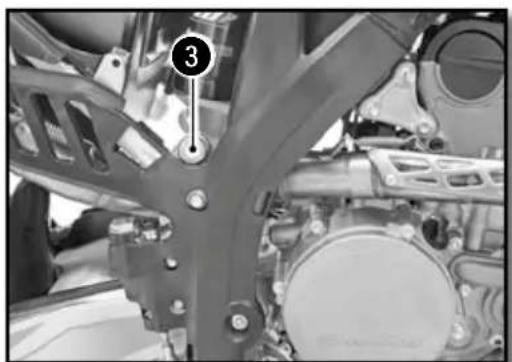

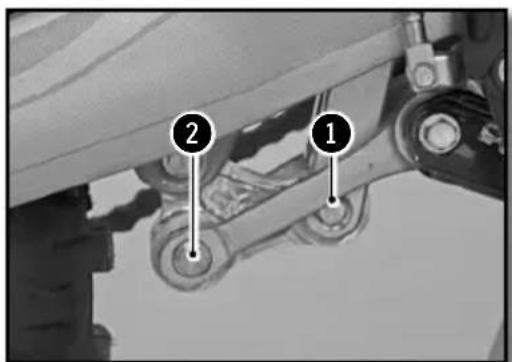

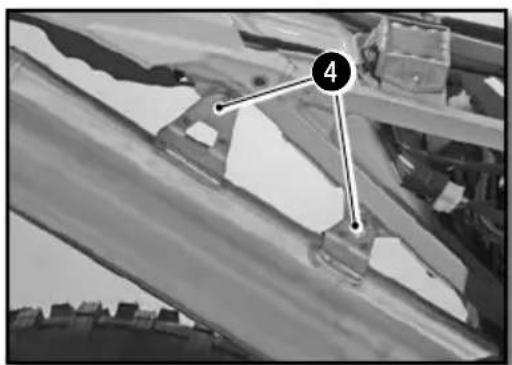

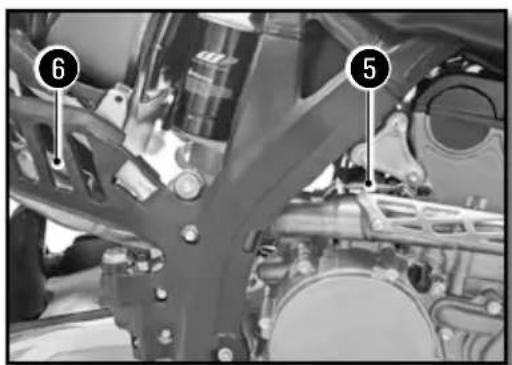

Montaje del amortiguidor 169

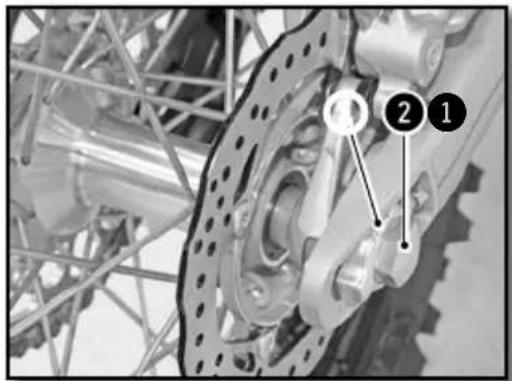

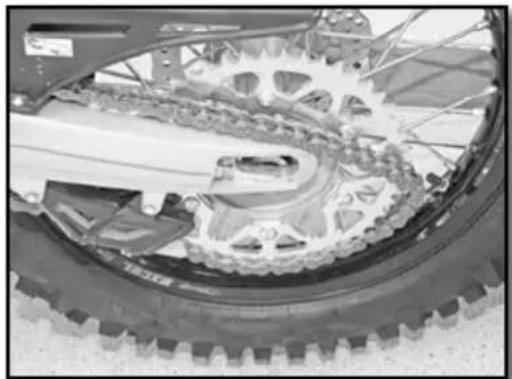

Ruedas,neumaticos 170

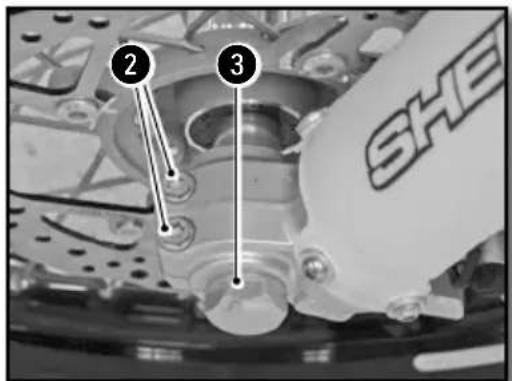

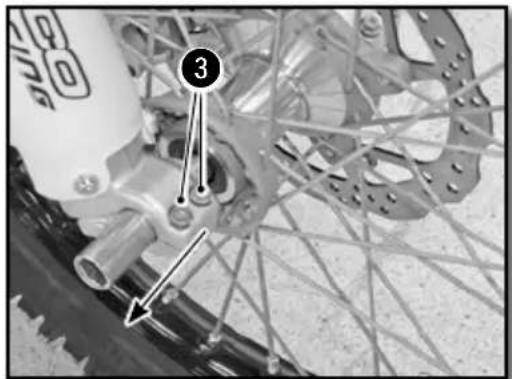

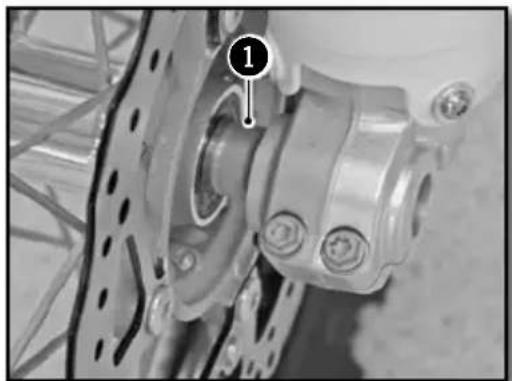

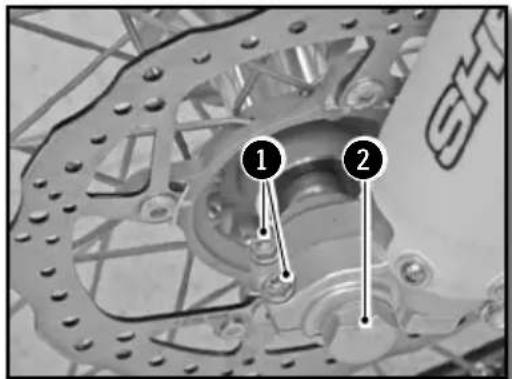

Desmontaje de la rueda delantera 170

Montaje de la rueda delantera 170

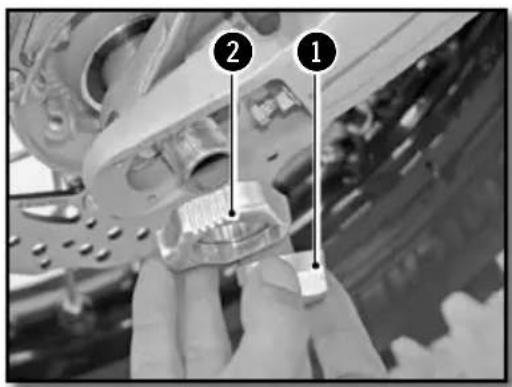

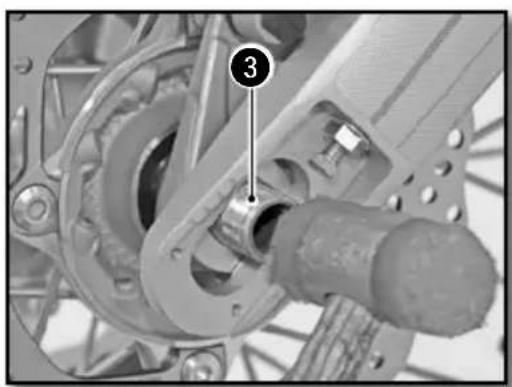

Desmontaje de la rueda trasera 171

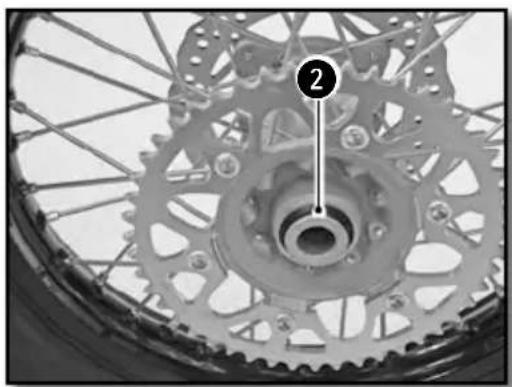

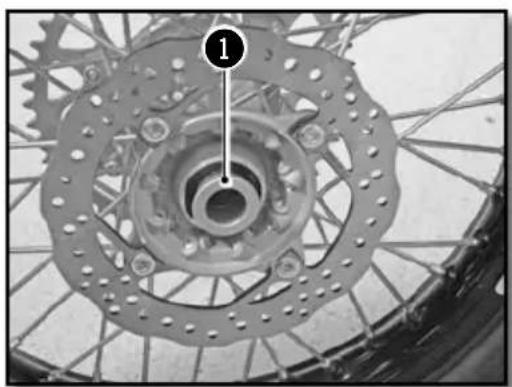

Montaje de la rueda trasera. 171

Control de la Presión de los neumáticos. 172

Desgaste y deterioro 173

Comprobación de la tensión de los radios. 173

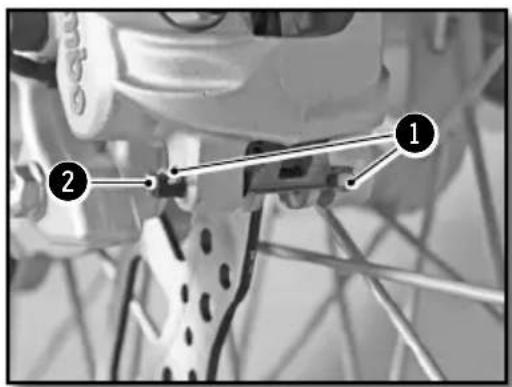

Frenos 174

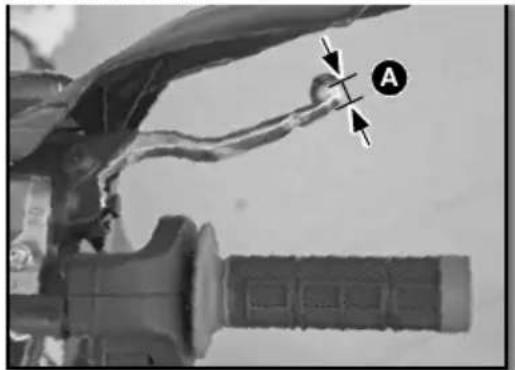

Comprobación del recorro del freno delantero de mano 174

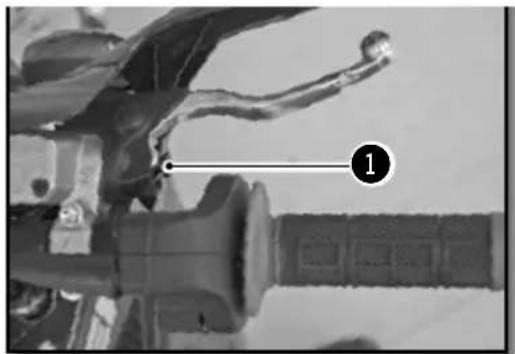

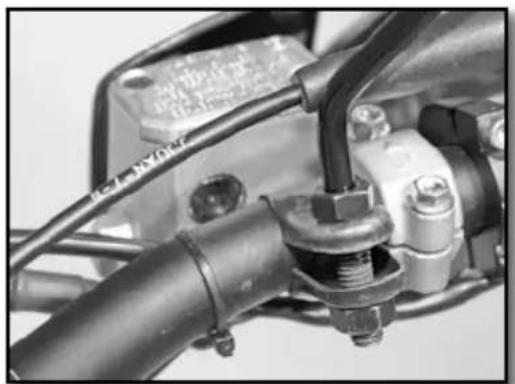

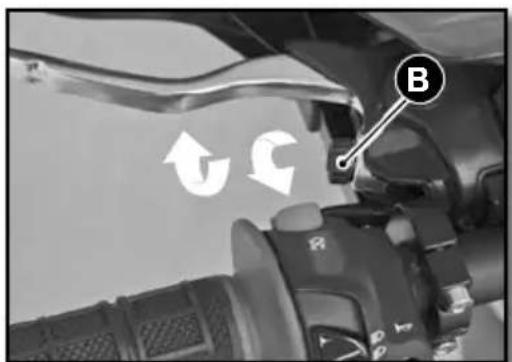

Reglaje del recorro de la palanca de freno delantero....174 Control de nivel de liquido freno delantero. 174

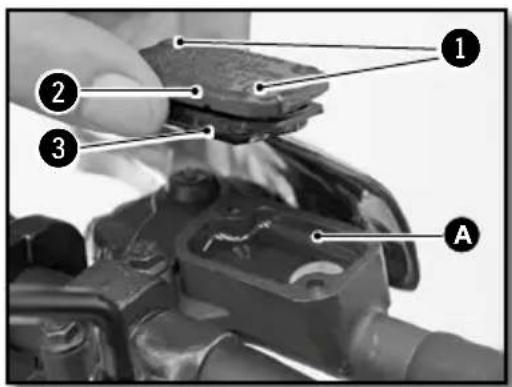

Rellenado de liquido de freno delantero 175

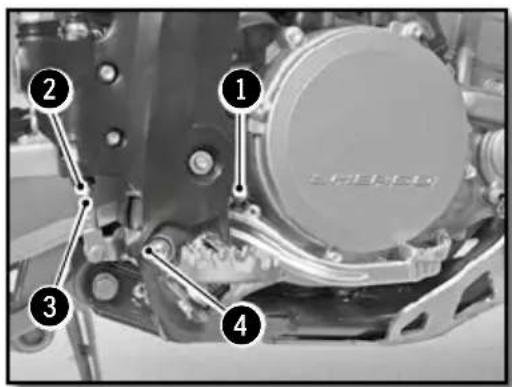

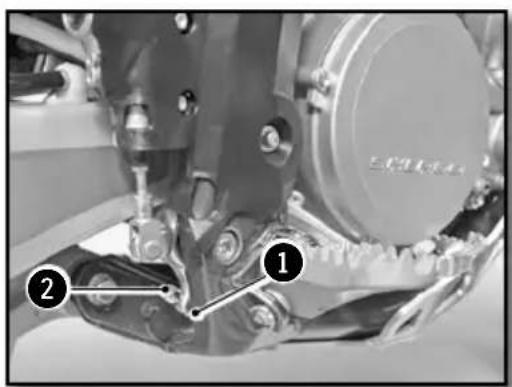

Reglaje de la posicion del pedal de freno trasero.175

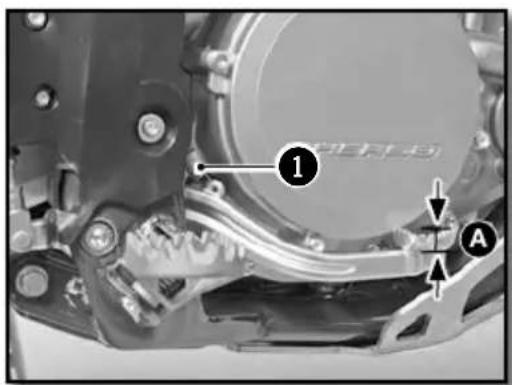

Comprobación del recorrodo del pedal de freno trasero ....175

Reglaje del recorro Del reccrdo 176

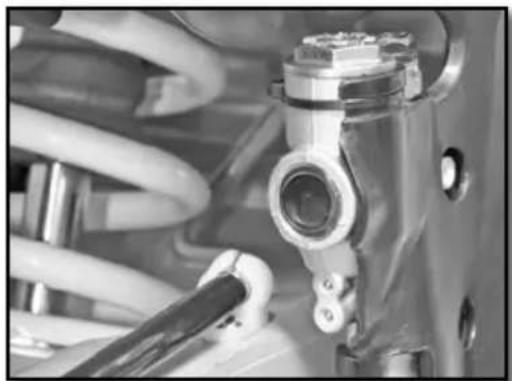

Control de nivel de liquido Freno trasero 176

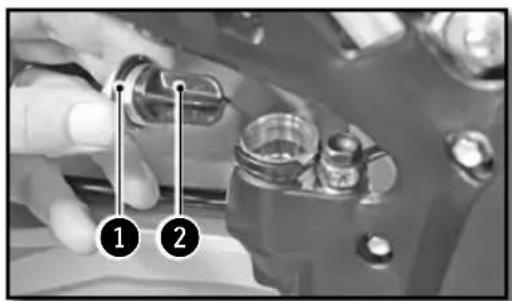

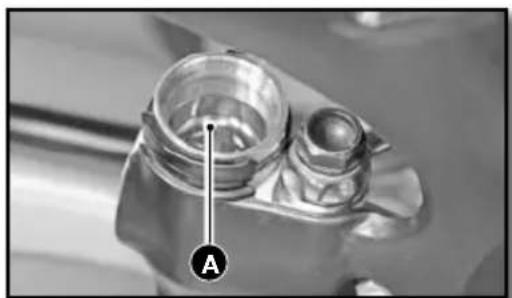

Rellenado de liquido de Freno triturero 176

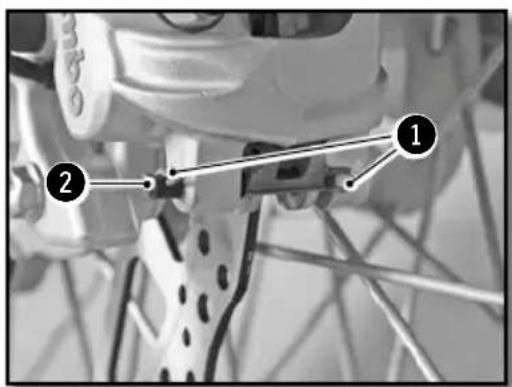

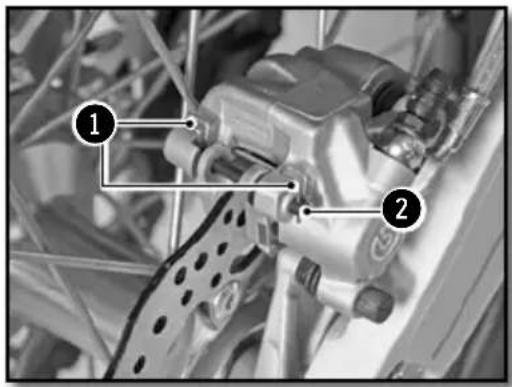

Desmontaje de las Pastillas de freno delantero y trasero..177

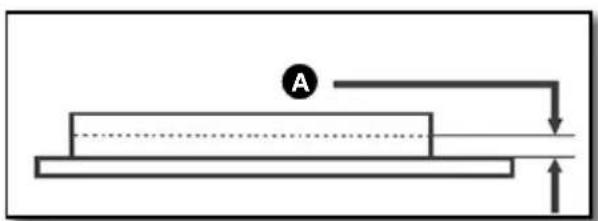

Control de las Pastillas de freno delantero y trasero.177

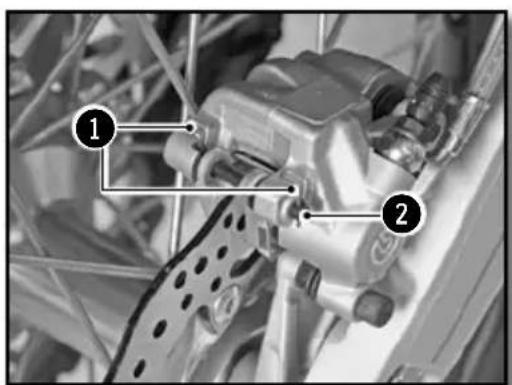

Sustitución de las Pastillas de freno delantero y trasero...177

Mantenimiento circuito electrico 178

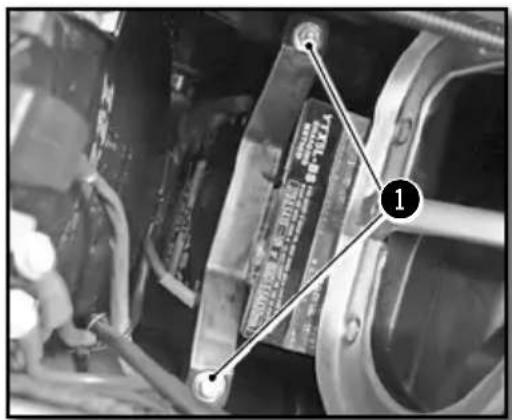

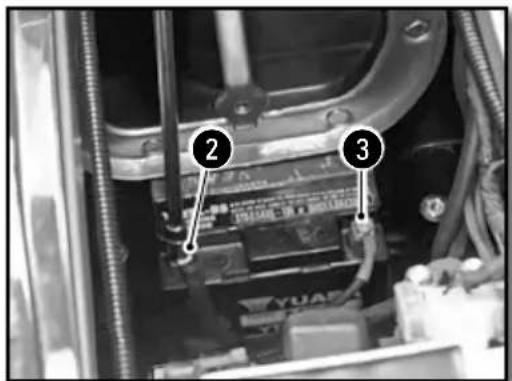

Extracción de la Batería. 178

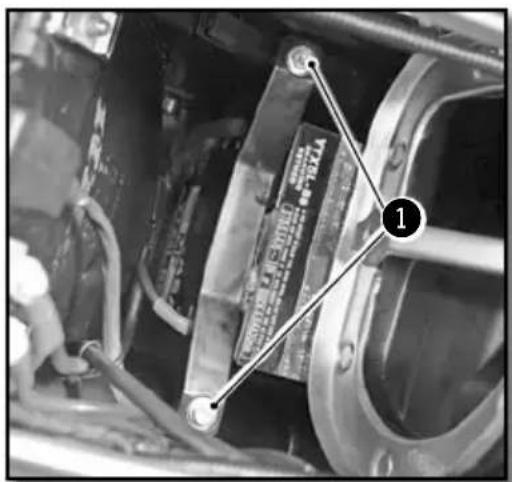

Montaje de la Bateria 179

Carga de la Bateria 179

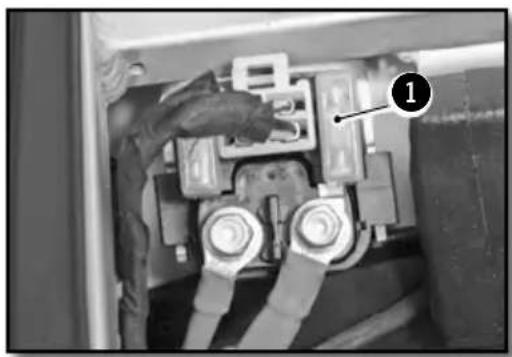

Sustituir el fusible general 180

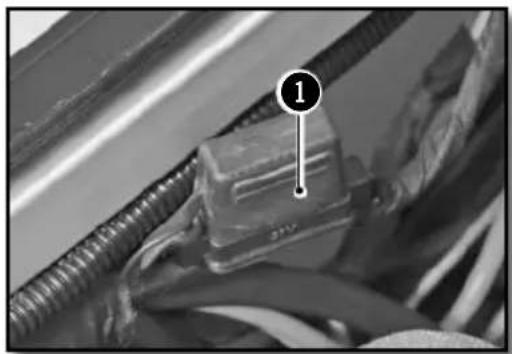

Sustituir el fusible de proteccion de haz luminoso (250-300 SEF/R) 180

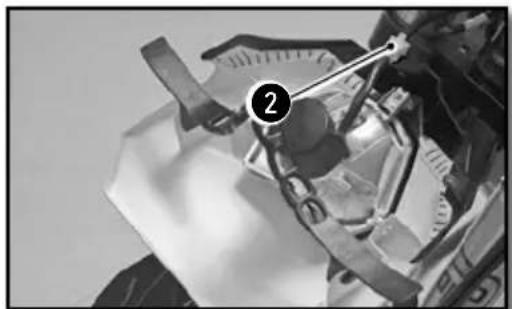

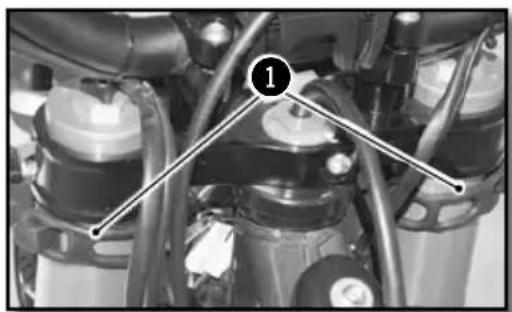

Desmontaje del faro 180

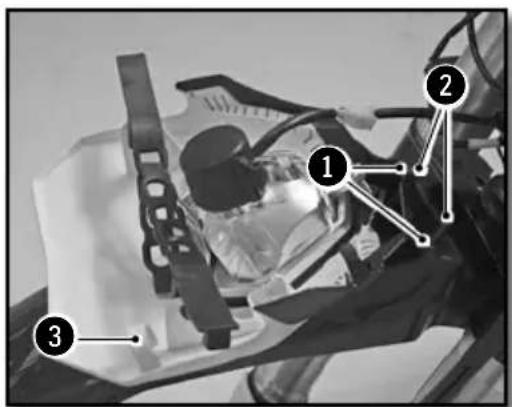

Montaje del faro 181

Sustituir la bombilla del faro o el piloto. 181

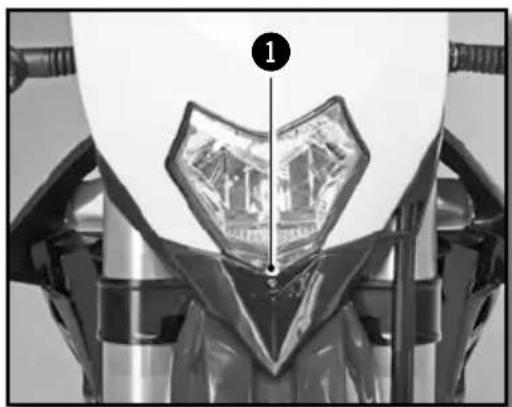

Reglar el alcance del faro 182

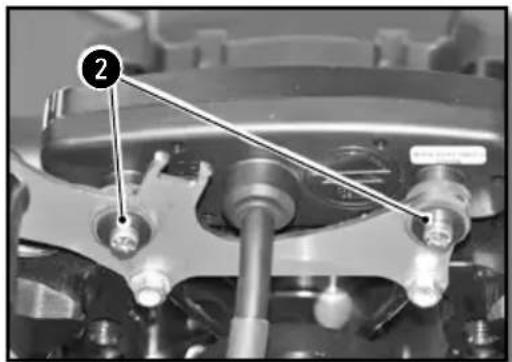

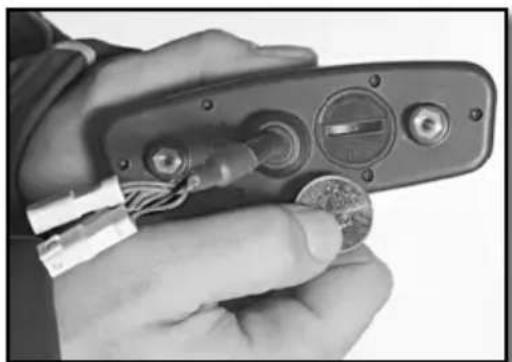

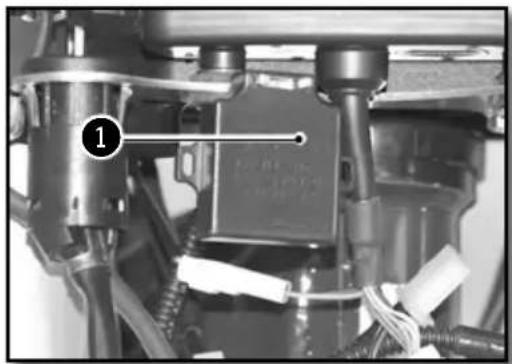

Sustituir la Bateria del Contador (250-300 SEF-R) 182

Limpieza y conservacion. 183

Limpieza de la moto. 183

Almacenamento de la moto 183

Puesta en servicios antes del almacenimiento 183

Plan de mantenimiento 184

Pares de apriete 187

DIMENSIONES
Longitud total 2260 mm
Anchura total 820 mm
Altura sillín 950 mm
Distancia entre ejes 1480 mm
Distancia al suelo 355 mm

MOTOR
Tipo Monocilindrico 4 tiempos refrigeración por liquido
Cilindrada 248.6 cc / 303.7cc
Diámetro/Carrera 76mm X 54.8mm / 84mm X 54.8mm
Ratio de comprisión 13.2 : 1/12.85 : 1
Transmisión 4 valvulas DOHC transmisión por capena
Sistema de arranque arranque electrico
Diámetro valvula admisión 29mm / 30mm
Diámetro valvula escape 25 mm
Reglaje en frío valvula admisión 0.15-0.2mm
Reglaje en frío valvula escape	0.2-0.25mm
Bujía	NGK CR8EK
Distancia entre los electrodos de bujía	0.7 mm
Inyección electrónica	SYNERJECT
Alternador	12V, 220W
Capacidad aceite motor	1 litre SAE 10W40

TRANSMisión
Tipo	6 velocidades
Embrague	multi discos en báñode aceite, mando hidráulico
Transmisión primaria	21 : 70
Cambio	6 velocidades
Transmisión secundaria	250 : 13X49
	300 : 13X48
PARTE CICLO
Bastidor	Semiperimetral en acero CrMo con bastidor secundario en aluminio
Horquilla	SACHS USD Serie Or Ø48mm (estándar) & WP suspensaión USD Ø48mm (racing)
Suspensaión trasera WP suspensaión con botella separada
Carrera delantera/trasera 300/330mm
Freno delantero disco Ø270mm (estándar), Ø256mm (racing)
FrenoTRSero disco Ø 220mm
Frenos de disco	línite de desgaste : 2.7mm delante y 3.6mm detrás
Neumático delantero 90/90-21"
NeumáticoTRSero 140/80-18"
Presión todo terreno delantera/trasera	0,9 bar
Capacidad depuesto de gasolina 9.71 con 11 de reserve
Gasolina	super sin plomo con un indices de octanaje de al menos 95

Characteristicas先进技术 (continuacion)

SISTemas ELECTRICOS

Batería Yuasa YTX5 LBS 12V 4Ah
Faro S2 12V 35/35W
Piloto W5W 12V 5W
Luz trasera/freno LED
Intermitentes R10W	12V 10W
Batería contador de velocidad	CR 2032	Tensión de la batería : 3V
Luz de matricula	W5W	12V 5W

REGLAJES - HORQUILLA SACHS USD SERIE OR 048MM

Compression	12 clicks hacía atrás
Descompresión	12 clicks hacía atrás
Rigidez muelle	4.5N/mm
Tipo de aceite	SAE 5
Cantidad de aceite para brazo de la horquilla	600cm3
Nivel de aceite medido (horquilla comprimida y sin muelle) desde la parte del arriba del tubo superior	130mm

REGLAJES - HORQUILLA WP SUSPENSION USD 048MM

Compresión	Confort	20 clicks hacía atrás
	Estándar 13 clicks hacía atrás
	Sport 8	clicks hacía atrás
Descompresión	Confort 18	clicks hacía atrás
	Estándar	13 clicks hacía atrás
	Sport 10	clicks hacía atrás
Precarga	Confort	2 vueltas
	Estándar 4 vueltas
	Sport 6 vueltas
Rigidez muelle	Peso del piloto : 65-75 kg 4.0N/mm
	Peso del piloto : 75-85kg 4.2N/mm (origen)
	Peso del piloto : 85-95kg 4.4N/mm
Tipo de aceite SAE 4
Nivel de aceite medido (horquilla comprimida y sin muelle) desde la parte de arriba del tubo superior		110mm

REGLAJES - AMORTIGUADOR WP SUSPENSION
Compresión baja velocidad	Confort 20 clicks hacía atrás
	Estándar 15 clicks hacía atrás
	Sport 12 clicks hacía atrás
Compresión alta velocidad	Confort 2,5 vueltas hacía atrás
	Estándar 2 vueltas hacía atrás
	Sport 1,5 vueltas hacía atrás
Descompresión	Confort 15 clicks hacía atrás
	Estándar 13 clicks hacía atrás
	Sport 11 clicks hacía atrás
Rigidez muelle	Peso del piloto : 65-75 kg 48N/mm
	Peso del piloto : 75-85 kg 51N/mm (origen)
	Peso del piloto : 85-95kg 54N/mm

PRODUCTOS DE MANTENIMIENTO Y CONSUMIBLES
Aceite motor	SAE 10W40 / JASO MA2 / API SJ	Minerva SAE 10W40
Líquido de refrigeración		Minerva Perma Universal D 4 estaciones -25°C
Líquido de freno DOT 4		Minerva láquido de freno DOT 4
Aceite de la horquilla SAE 4
Aceite del amortiguidor SAE2.5
Aerosol para capena de transmisión secundaria		Minerva Lub' Chain
Limpiador filtro de aire Limpiador filtró Minerva
Lubricante para filtró de aire Protect Air Minerva
Limpiador plástico		Renovador tablero de a bordo Minerva
Limpiador llantas Multi clean Pro Minerva
Limpiador discos de freno		Limpiador y desengra-sante frenos Minerva
Lubricante universal Minerva F4

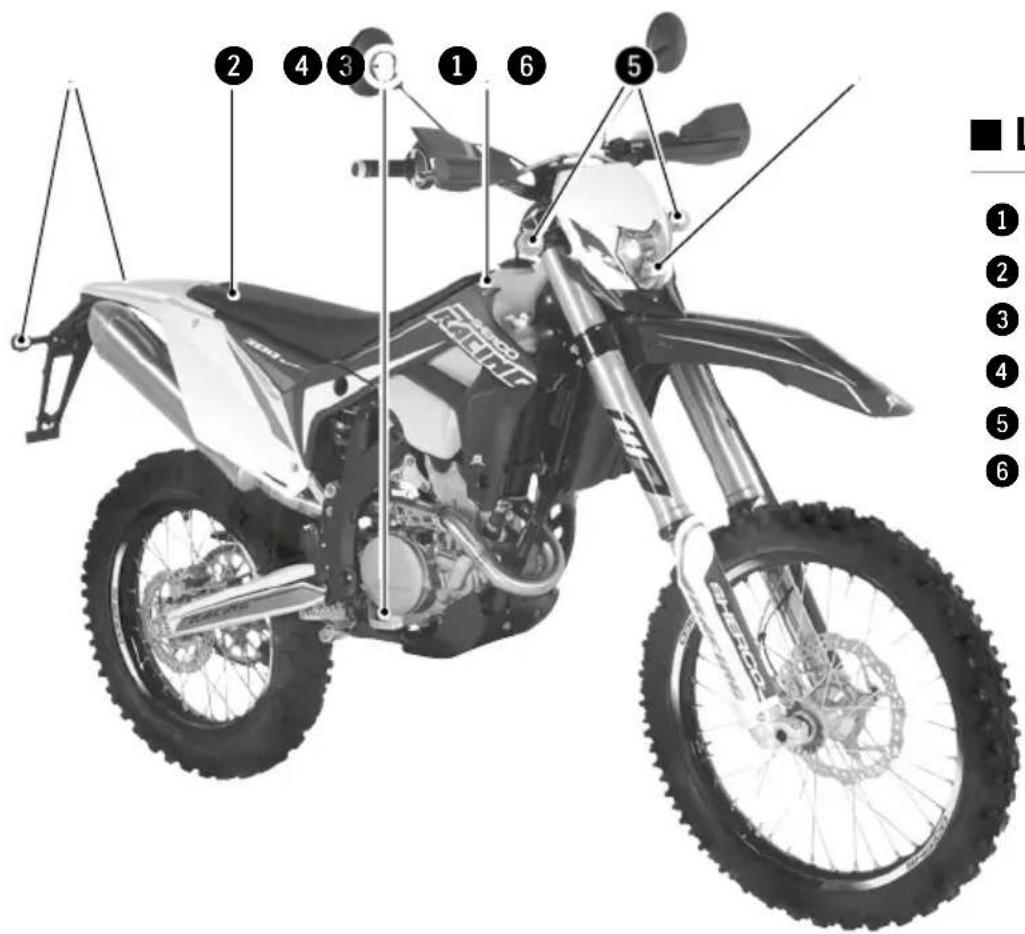

Descripción del vehístico

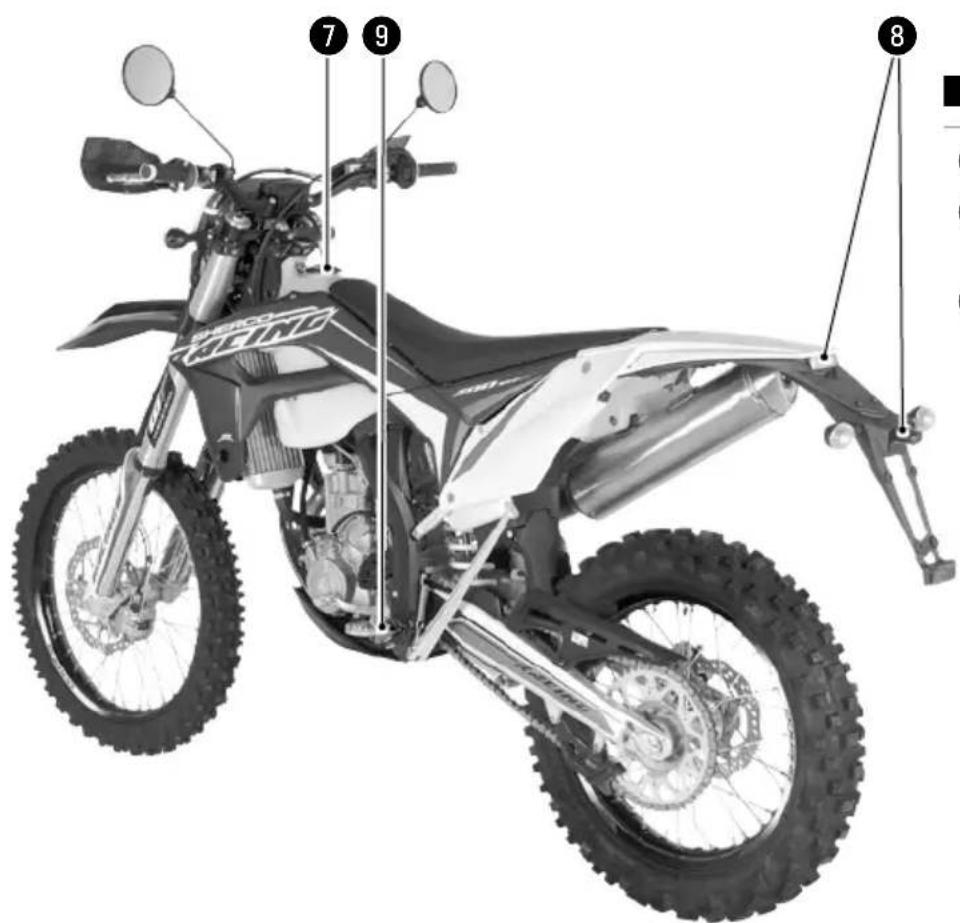

Lado derecho

Intermentes,traseros
Sillin
3 Pedal de freno trasero
Deposito
Intermitentes delanteros
6 Faro

Lado izquierdo

Boca deposito gasolina
8 Luztrasera/freno/illumina-cion matricula

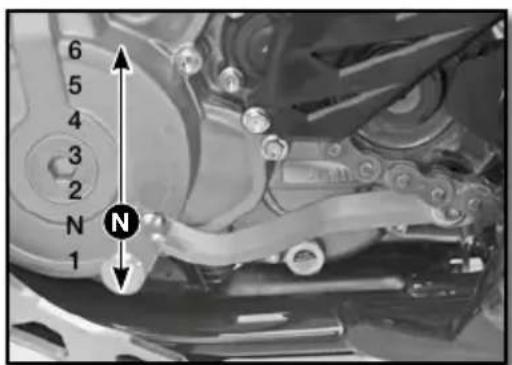

9 Selector de marchas

Descripción del vehístico (continuación)

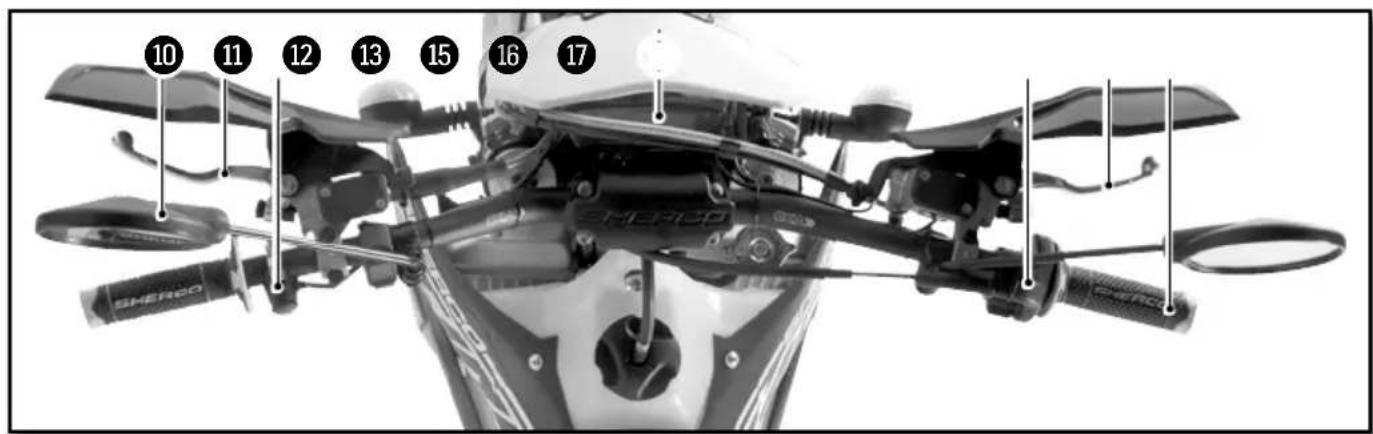

Mandos

10 Retrovisor izquierdo

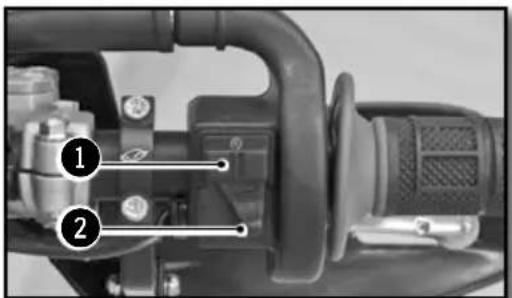

Palanca de embrague 15 Conmutador derecho

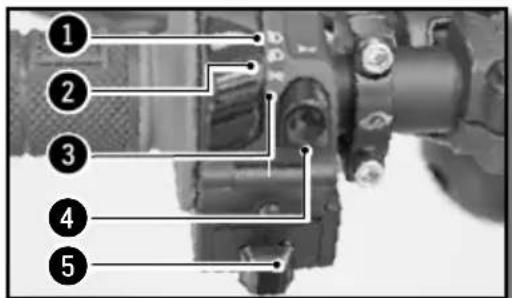

12 Conmutador izquierdo 16 Palanca de freno delantero

Puno del acelerador

Localización númeroos de série

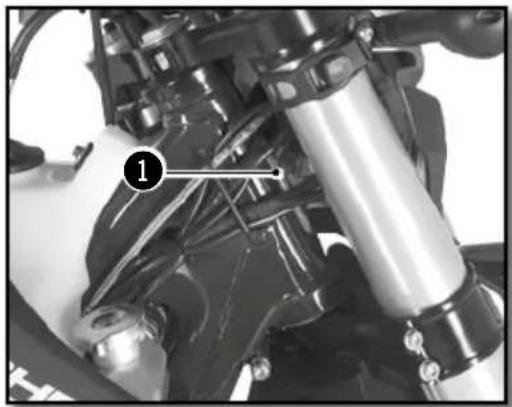

Número de série del vehístico

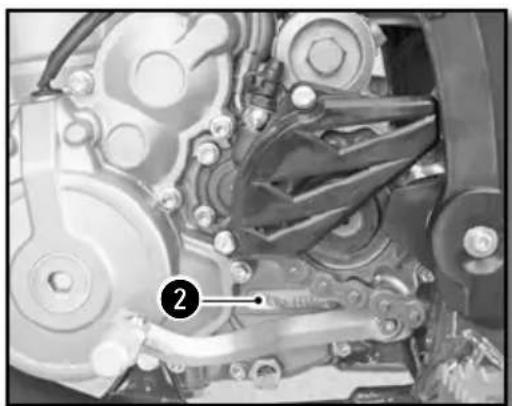

■ Tipo y número del motor

El número del motor está grabado en elazo izquierdo del carter

El número de série delvehicle estátramado en el bajo de la columna de direccion.

Mandos y controles

MANDOS DE MANO : PALANCA DE EMBRAGUE, DE FRENO DELANTERO, INTERRUPTORES

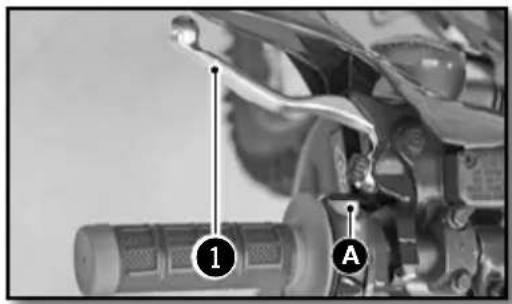

Palanca de embrague

La palanca de embrague ① está en elazo izquierdo del manillar y dispone de un tornillo de reglaje A

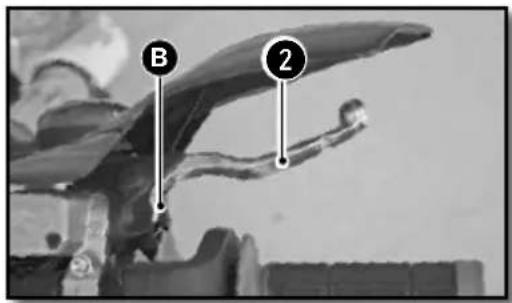

Palanca de freno de mano

La palanca de freno delantero 2 está en el bajo derecho del manillar y dispone de un tornillo de reglaje B

■ Conmutador izquierdo (250-300 SEF)

Luz de carretera (Faro)
Luz de cruce (Códio)
3 Luz de posicion (Piloto)
4 Bocina
5 Intermitentes

Dos posiciones posibles:
Posicion ON ① : todas las luces estan encendidas.
Posicion OFF ② : ninguna luz está encendida.

Conmutador Derecho

Botón de arranque
Selector de curva de encendido

Tablero de a bordo

1 Tablero de a bordo
Botón de mando de las unidades del contador

Disponible con el kit de homologación

ElcontactodeIlaveteiendospositiones.

Posicion ①. El motor está cerrado y no pueda arrancarse.
Posión ②. El motor pueda arrancarse

Botón de intermitentes (250-300 SEF)

Intermitte izquierdo
Intermitente direkt
3 Apagado intermitentes G y D

Mandos y controlles (continuación)

■ Sistema KEYLESS

La moto tiene un sistema «keyless».

Permite arrancar la moto sin llave o interruptor ON/OFF.

Se enciende automatically y se parada afterwards de 30 segundos de inactividad de la moto.

Cuando la motocicleta no se usa durante un长大o periodo de tiempo o cuando hace muchos frios (<10 °C).

La bateria de litio puede entrada en modo de espera.

Para despertarla, presione uno breves golpes en el boton de arranque.

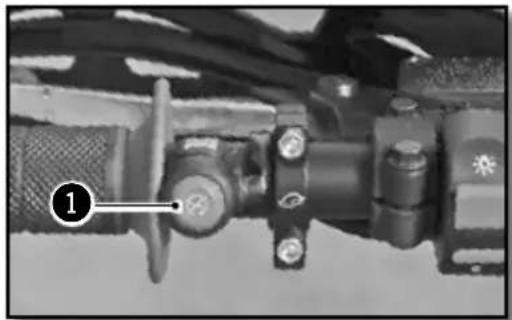

Parada de emergencia del motor (250-300 SEF/R)

Dos领先地位 posibles :

Botón suelo 1: en esta posición, la moto pueda arrancarse.

Botón presionado ① : la moto en marcha se para y la moto parada no pueda arrancarse.

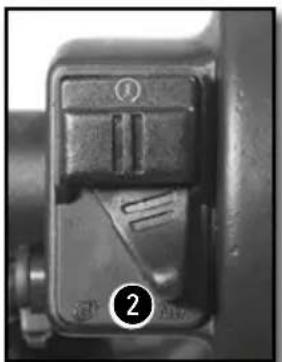

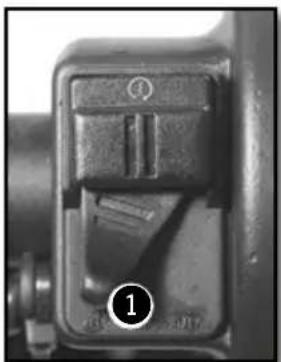

■ Selector de mapeado de inyección

Posión ①. Curva "soft"

Posión ②. Curva "hard"

MANDOS DE PIE : CAMBIO DE MARCHA, CABALLETE, FRENO TRASERO

Cambio de marchas

Esquema de aconteces en el selector para pasado por las 6 velocidades

Freno de pie

Mando de Freno trasero

Caballete lateral

Subir la goma de seguidad 1, apoyar el pie sobre el caballete y mantenerlo desplegado hasta que soporte todo el peso de la moto.

ATENCLON

• El caballe dispone de un sistema de seguidad que lo piega automatistically cuando la moto ya no está en vertical.
• El caballete está Concebido para soportar solo el peso de la moto.

Mandos y controls (continuación)

TABLEERO DE A BORDO, CONTADOR

Presionar Botones 1 et 2:
Modo configuración

Boton 1:

Cambiar pantalla 1,2,3

Maintien Bouton 1:

Para evaporar el ingresso de agua, guardar una distancia minima de lavado de 20cm.

Boton 2:

Cambiar pantalla 1,2,3

Presionar Botón 2:

Pantalla 1: puesta a 0 DST

Pantalla 2: puesta a 0 DST2

Pantalla 3: puesta a 0 MAX/AVG

257

1257

KM/H

1257

Pantalla 1 : Velocidad, Hora, DST 1 Pantalla 2 : Velocidad, Hora, DST2

ART

AVG

MAX

KM/H

Pantalla 3: Alterno velocidad AVG/MAX, Horas de funciona, ODO

Indicador de intermitente

Indicador de luz de carretera

Indicator FI (MIL):

defectoistema de inye

Indicador deresherva de combustible

Botón modo

El vehiculo no debe estar bajo tension para Manipular el velocímetro

Botón izquierdo:

Permite cambiar de una pantalla a另一边

Entrar en el modo DST y DTS2

Permite disminuir la distancia en modo DST

Botón derecho:

Permite cambiar de una pantalla a另一边.

Permite poner a 0 DST/DST2, velocidad

MAX/AVG (botón presionado 3s)

Permite aumento la distancia en modo DST

Fig 1 Función SPD

Fig 2 Función MAX

Fig 3 Función AVG

Fig 4 Función DST

Fig 5 Función DST2

Funciion SPD velocidad instantanea (pantallas 1 y2):muestra la velocidad actual del vehiculo. La velocidad peute nostrarse en km/h (reglaje por defecto) o. (p.143)

Funcion MAX velocidad maxima (ecran 3):muestra la velocidad maxima desdela ultima puesta a 0.

La velocidad puede做不到 en km/h (reglaje por defecto) o en mph. (p.143)

Puesta a 0 Funcion MAX Boton derechochopresionado 3s 0 Puesta a O realizada

FunciOn AVG velocidad media (pantalla 3): muestra la velocidad media desdela ultima puestaa0.

La velocidad puede做不到 en km/h (reglaje por defection) o en mph. (p.143)

Puesta a 0 Funcion AVG Boton derecho presionado 3s 0 Puesta a O realizada

FunciOn DST diario kilometrico (pantalla 1):

amuestra el kilometraje parcial recorrodo por el vehiculo desdela ultima puestaa0.

La distancia parcial se muestra según la unidad elegida en km/h (reglaje por defecto) o en mph (p.143)

Puesta a 0 Funcion DST Boton derecho presionado 3s 0.0 Puesta a O realizada

FunciON DST2 diario kilometrico (pantalla 2):

muestra el kilometraje parcial recorrodo por el vehiculo desde la ultima puesta a 0.

La distancia parcial se muestra según la unidad elegida en km/h (reglaje por defecto) o en mph. (p.143)

Puesta a 0 → Función DST2 → Botón derechocho presionado 3s → 0.0 → Puesta a 0 realizada

Mandos y controlles (continuación)

Fig 6 Función ajuste distancia

Fig 7 Función ODO

Fig 8 Función ART

Funciones DST y DST2 peuvent ser ajustadas por el usuario

Configuración DST (pantalla 1) → Botón izquierdo presionado 3s → el icono «DST» parpadea → Botón izquierdo para disminuir la distancia/Botón derecho para augmentar la distancia→ volviendo a la pantalla 1

Configuración DST2 (pantalla 2)→ Botón izquierdo presionado 3s → el icono «DST2» parpadea → Botón izquierdo para disminuir la distancia/Botón derecho para augmentar la distancia→ volviendo a la pantalla 2

Funcion ODO totalizador (pantalla 3):muestra el kilometraje total recorro por el vehiculo. La distancia total se muestra segun la unidad elegida en km/h (reglaje por defecto) o en m/h (p.143)

Esta informacion no pueda ponerse a 0. Alasar de 399.999km (oillas),elcontador se vuela aponer a 0.

FunciON ART horas de functionamento (pantalla 3) amuestra las horas de functiOnamento del vehiculo.

Esta informacion no pueda ponserse a 0.
Hasta 99h59min aumenta minuto por minuto
Despues de 99h59min y hasta 9.999h aumenta hora por hora
Alasar de 9.999 horas,elcontador se queda a este valor.

Función Hora (pantallas 1 y 2): muestra la hora

Fig 9 Función Hora
Fig 11 Función batería baja/incorrectbateria

FunciOn bateria bajo/error bateria:

-> Cuando la tension de la bateria es débil (<2.4V), el indicator de bateria bajo aparece en la pantalla
-> Cuando la tension de la bateria es Critica, solamente aparece en la pantalla el indicator de bateria baja parpadeando

Modo configuración

Botones izquierdo y derechos presionados juntos 3s:activación del modo configuración
Botón izquierdo Botón derecho
Elección M/H y KM/H Elección formatting 24h y 12h
Disminuya hora del día Disminuya valor indicator de mantenimiento	Aumenta hora del día Aumenta valor indicator de mantenimiento

El cambio de parámetro se hace automatistically cada 5s

Funcion recordatorio mantenimiento: ppermite el reglaje de un recordatorio para las operaciones de mantenimiento.

Cuando se alcance el número de horas programado se encenderá en la pantalla el icono de mantenimiento.

Para poder a 0 el recordatorio o visualizar el tiempo que queda:

Visualización del tiempo que queda (pantalla 3)→ Botón izquierdo presionado 3s 📦aparece el valor 📧 ninguna发展机遇 volviendo a la pantalla 3

Puesta a 0 recordatorio de mantenimiento (pantalla 3) Botón izquierdo presionado 3s Aparece el valor Botón derecho presionado 3s Puesta a 0 realizada (el recordatorio empieza al valor programado en modo configuración)

Nota:

Si el testigo de mantenimiento ya sale en la pantalla, el valor sera 0

Si el recordatorio no está activado, el valor sera OFF

Mandos y controls (continuación)

APERTURA / CIERRE DEPOSITO DE COMBUSTIBLE

Combustible

Utilice únicamente gasolina super sin plomo con un indice de octanaje de al menos 95.

Tapon del deposito

Apertura: Girar el tapón hacía la izquierda.
Cierre: Girar el tapón hacía la derecha.

Conducción

■ Arranque del motor en frío

1. Poner el selector de marchas en punto muerto.
2. Arrancar el motor presionando en el botón de arranque, sin acelerar.
3. Dejar que se caliente el motor durante uno horas

■ Arranque del motor en caliente

Seguir las instrucciones anteriores sin el paso 3.

Cambio de marcha

• Las posiciones del selector de marchas se indican en la pag. 139
• Para encontrar el punto muerto, presionar el selector, cuando llegue a primera (se notará una resistencia) subir ligeramente el selector.

Conducción (continuación)

1. Cerrar el gas al desembragar.
2. Poner la marcha inferior.
3. Abrir parcialmente el gas cuando se embarga.

Aparcamento

• Parar la moto con el parada de energia del moto. El sistema keyless se apagará automatistically el encendido.

Familiarices con todos los mandos y sus functions antes de utiliser el vehiculo.

Instrucciones de seguridad

• No conducza antes de haber consumido alcohol.
• Lleve un casco homologado cuando utilise el vehiculo.
• Mantener laquina en buen estado de marcha y realizar correctamente el mantenimiento aumenta su Abilities y su seguridad de uso.
• La gasolina es inflamable, llene el deposto de gasolina con el motor parado.
• Los gases de escape son tóxicos, nunca se debeponer el motor en marcha bajo de un local cerrado.
• Estacionar siempre el vehiculo sobre un sueo duro y plano, no aparque nunca el vehiculo en pendiente o sobre un sueo blando. Compruebe siempre el equilibrio del vehiculo.
• Antes de partir a la carretera compruebe sempre los siguientes+puntos:

Neumáticos : Desgaste y presión

Aceite motor : Nivel ( p.150)

Gasolina : Nivel + Ausencia de fugas

Cadena de transmisión: Flecha ( p.165)

Dirección: Que no hayabloqueo

Frenos: Funcionamento, holgura, ausencia de fugas del liquido, desgaste de las pastillas (p.174 a p.177)

Puño del gas: Holgura ( p.149)

Embrague: Juego ( p.166)

Equipamento eletrico: Funcionamento de la bocina y las luces (p.136 et p.138)

Apriete (tuercas, pernos...) : Comprobar que todos los componentes del vehiculo estén bien fjados (p.187)

Si durante estas comprobaciones se encuesta una anomía, consulte el capitulo Mantenimiento y reglajes de este manual o dirijase a un concesionario Sherco.

CONTROL DE NIVEL DE LÍQUIDO DE REFRIGERACION

Moto horizontal

ATENCLON

• El liquido caliente puede provocar heridas graves
• El liquido de refrigeracion es nocivo
• En caso de contacto con lapies o los ojos, o en caso de ingestion o de heridas occasionadas por el liquido caliente : CONSULTA UN MEDICO
• Utilice guantes de proteccion
• No sustituya el liquido de refrigeracion por agua o anticongelante: ese podra dañar el motor.

• Realizar las operaciones de control y llenado del liquido de refrigeracion con el motor en frio.

• Colocar la moto en vertical sobre una superficie horizontal.

• Desenroscar el tapón 1.
• Aflojar el tornillo de purga ②.
• Rellenar hasta que el liquido salga sin aire

Liquido

de refrigeración

Minerva Perma Universal

D 4 estaciones -25°C

Volver aponer el tornillo 2

Tornillo de purga radiador

M6X8 8Nm

Llenar de liquido hasta arriba del radiador.

Volver aponer el tapón y probar que esté en posión correcta.

ATENCLON

Es importante respetar estas advertencias.

La falta de liquido o la presencia de aire bajo del radiador izquierdo puede causar daños graves al motor.

Comprobar el nivel de liquido en el deposito de expansión.

El liquido debe llegar al nivel de lamarca «LEVEL».

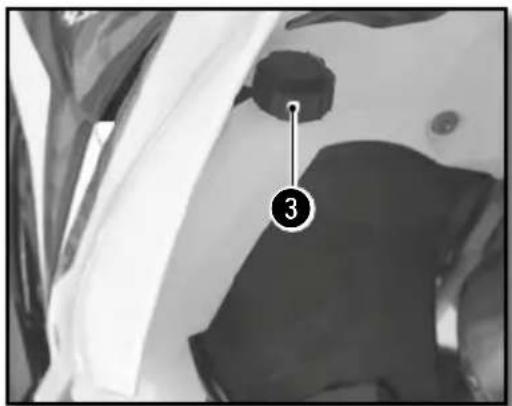

Si el nivel no es correcto, desenroscar el tapón 3.

Rellenar de liquido hasta la marca «LEVEL».

Liquido de refrigeración

Minerva Perma Universal D 4 estaciones -25°C

Volver aponer el tapón 3.

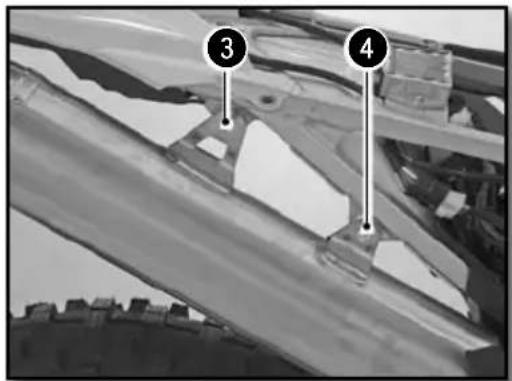

VACIADO DEL LÍQUIDO DE REFRIGERACION

ATENCIón

Asegürese de que la moto esté bien vertical sobre un sueño horizontal.

• Colocar un recipiente bajo la moto
• Retirar el tapón y el tornillo 3
• Dejar que fluya el liquido

NOTA

Para proteger el medio ambiente, el liquido extraido debeLTEvarsea un centro de recogida.

Sistema de refrigeracion (continuacion)

LLENADO DEL LÍQUIDO DE REFRIGERACION

• Retirar el torno lo de purga 2 del radiador izquierdo
• Llenar por el orificio del tapón ① el liquido de refrigeracion nuevo.

Líquido de refrigeración

Minerva Perma Universal D 4 estaciones -25°C

Cuando el liquido fluya por el tornillo 2 sin burbujas, volver aponer el tornillo 3 con una juntaresha.

Tornillo de purga radiador

M6X8 8Nm

• Continuar el Ilenado.
• Una vez el nivel llegue a : (Aprox. 1,1 litros)
• Volver aponer la moto sobre el caballete lateral y continuar las operaciones de control de nivel (p.146)

Reglaje motor

CONTROLAR LA HOLGURA DEL CABLE DEL ACELERADOR

Holgura del cable de gas

Manillar en posicion derecha,comprobar que el juego del puño sea correcto.

Holgura del cable del acelerador

2....4mm

Si la holgura no es correcta, reglar la holgura del cable del acelerador. (p.149)

Arrancar la moto yURTARla funcionar al ralenti. Girar el manillar ycomprobar que el ralenti sea constante.Si el regimen cambia,reglar la holgura del cable del accelerator. (p.137)

Reglar la holgura del cable de gas

Reglar la tension del cable de gas al nivel del puno con lapellura del tensor 1.

Si no es suficiente, reglar el tensor directamente en el cuerpo de la inyeccion.

Mantenimiento motor

CONTROL DE NIVEL DE ACEITE MOTOR

• Asegürese de que la moto está sobre sus 2 ruedas, vertical y sobre suelo horizontal.
• Comprobar el nivel del aceite motor por el indicator del carter embrague como se indica en el esquema de abajo.

Si es Neededo,ajustar el nivel

• Abrir el tapón de llenado del aceite motor ② del carter embrague

Nivel motor frío

Rellenar de aceite de motor

Aceite motor SAE 10W40

ATTENTION

• Un nivel de aceite erroneo pueda fazer el motor.
• No utilise la moto si el nivel está por problemas del minimum.

Mantenimiento motor (continuación)

VACIADO ACEITE MOTOR Y SUSTITUCION FILTRO DE ACEITE

• Quitar el protector del motor
  -Realizar el vaciado del aceite motor caliente

ATENCLON

Utilice guantes de proteccion.

• Colocar la moto en vertical sobre sueño horizontal.
• Colocar un recipiente bajo la moto para recuperar el aceite uso.
• Aflojar los tapones de vaciado 1
• Aflojar el tapón magnético ②
• Retirar los prefiltros 3
• Dejar fluir el aceite
• Aflojar los tornillos ⑥ y desmontar el carter de cada 7

Mantenimiento motor (continuación)

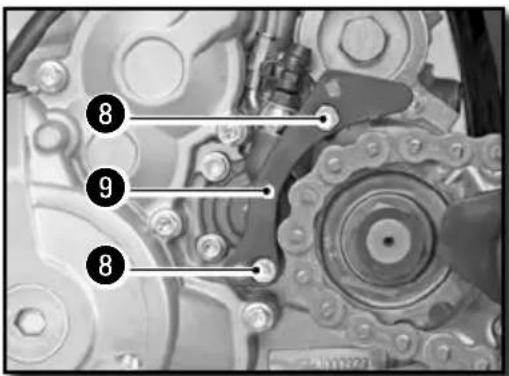

• Aflojar los tornillos 8 (longitudes发展目标) y descargar la guía de la性强a 9
• Desenroscar el tapón de filtro de aceite 10.
• Extraer el filtro de aceite con un gancho.
• Dejar fluir el aceite.
• Limpiar los tapones ① y ② con un desengrasante.
• Limpiar y comprobar los pre-filtres y cambiarlos si esnecessary.

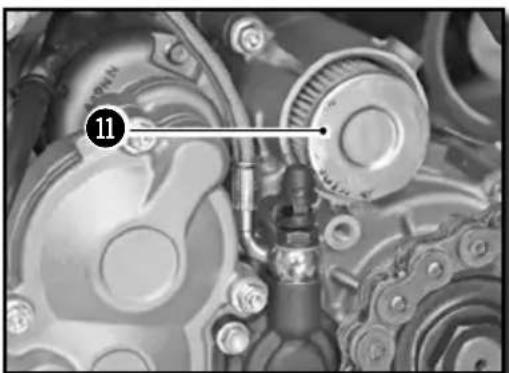

• Montar el filtro de aceite nuevo en el sentido correcto, como se indica en la Foto.
• Montar el tapón con una junta tórica nuevo.

Tapón de filtro de aceite

M45 15Nm

• Poner el tapón con una juntaresha.

Tapon magnético

M12 15Nm

• Volver a colocar los pre-filtres y los tapones 1 como en la Foto n°4.

Tapón 1

M19 22Nm

Desenroscar el tapón de llenado de aceite motor ②. (p.150)
- Rellenar de aceite motor

Aceite motor 0,9I SAE 10W60

• Comprobar el nivel por la ventanilla. (p.150)
• Completar el nivel si es besoino.

NOTA

Sustuir obligatoriamente el filtro en cada vaciado.

ATENCLON

Para proteger el medio ambiente, los aceites y filtros usados deben depositarse en un centro de recogida y no tirarlos por la alcantarilla o en la naturaleza.

Reglaje parte ciclo

POSICION DEL MANILLAR

Las patas de la horquillaemean dos orificios separados por una distancia A.

Distancia entre los orificios A

13mm

Los puentes de manillar estánderados por una distancia B

Descentrado de los puentes B

4mm

La moto seenta de fabrica con el manillar en posicion retrasada.

Retirar los cuatro tornillos ① Retirar las bridas de manillar y retirar el manillar.

Retirar lo dos tornillos ② . Retirar los puentes y colocarlos en la posicion deseada.

Tornillo de fijación de puentes

M10x35

40Nm

Loctite

® 243TM

Volver a montar el manillar y las bridas. Poner los cuatro tornillos en su situ y disfrarlos uniformemente.

Tornillo de fijación bridas de manillar

M8x25 24Nm

El manillar también puede orientarse según los puentes.

REGLAJE DE LOS TOPES DE DIRECCION

El ángulo de giro pueda modifierse utilizando los tornillos de reclaje situados en los bordes inferiores de la columna de direccion.

Aflojar la tuerca y preparar el tornillo hasta Obtener el ángulo de giro deseado.

Apretar la tuerca y realizar la misma operation en el(otherlado.

Tuerca de bloqueo ángulo de giro

M8 20Nm

REGLAJE DE BASE DE LA PARTE CICLO EN FUNCION DEL PILOTOTO

Peso estándar del piloto (con equipoimiento)

75 à 85kg

Si el peso del piloto no se corresponde con las normas, compensar modificando la rigidez de los muelles (horquilla y amortiguidor)..

REGLAJE DE LA COMPRESION DE LA HORQUILLA

Los tornillos ② determinan el comportamiento de la horquilla cuando se comprime. Al girarlos hacía lackeaurrenta el freno hidrúlico (y viceversa).

Retirar las tapas ① del extremo inferior de los brazos de la horquilla.

Girar hacía la derecha el tornillo.

Girar hacía la derecha el tornillo ② hasta el final y después volver進一步 el número de clicks indicado.

Reglaje de comprisión Sachs série Or USD Ø48mm	12 clicks
Reglaje de comprisión WP suspENSION USD Ø48mm	Confort	20 clicks
	Estándar	13 clicks
	Sport	8 clicks

Volver aponer las tapas 1 en su situio.

Reglaje parte ciclo (continuación)

REGLAJE DE LA DESCOMPRESION DE LA HORQUILLA

Los tornillos de reclaje 1 determinan el comportamento de la horquilla cuando se extiende. Girar los tornillos hacía la derecha,aumenta el freno hidráulico (y viceversa).

Los tornillos de reclaje se encontrar en el extremo superior de los brazos de la horquilla.

Girar hacía la derecha el tornillo ① hasta el final y después volver atrás el número de clicks indicado.

Reglaje de la distensión Sachs série Or USD Ø48mm	12 clicks
Reglaje de la distensión WP suspension USD Ø48mm	Confort	18 clics
	Estándar	13 clics
	Sport	10 clics

REGLAJE DE LA PRECARGA DEL MUELLE DE LA HORQUILLA

La tuerca de reglaje permite el reglaje de la precarga del muelle. Girar la tuerca hacía la derechaurrenta la precarga (y viceversa).

Girar la tuerca hacía la derecha hasta el tope, con una llave plana, cuando apretar el número de vueltas indicado.

Precarga del muelle WP suspensaon USD Ø48mm	Confort 2 vueltas
	Estándar 4	vueltas
	Sport 6 vueltas

REGLAJE DE LA COMPRESION A BAJA VELOCIDAD DEL AMORTIGUADOR

El tornillo de reglaje ① determina el comportamento del amortiguidor en compressiones lentas (sensibilidad). Girar el tornillo hacía la derechaurrenta el freno hidráulico (y viceversa).

Girar hacía la derecha el tornillo ①, con un destornillador hasta el tope, cuando volver進一步 el número de clicks indicado.

No aflojar la tuerca 2.

Reglaje de compresión lenta	Confort 20	clicks
	Estándar 15 clicks
	Sport 12 clicks

REGLAJE DE LA COMPRESION ALTA VELOCIDAD DEL AMORTIGUADOR

El tornillo de reglaje ① determina el comportamento del amortiguidor en compressiones rapi-das (impactos grandes).

Girar el tornillo hacía la derechaurrenta el freno hidráulico (y viceversa).

Girar hacía la derecha el tornill ①, con una llave de tubo, hasta el tope, cuando volver hacía atrás el número de clicks indicado.

Reglaje de compresión=rápida	Confort 2,5	tours
	Estándar 2	tours
	Sport 1,5	tours

Reglaje parte ciclo (continuación)

REGLAJE DE LA DESCOMPRESION DEL AMORTIGUADOR

El tornillo de reglaje ① determina el comportamento del amortiguedor en distension. Girar el tornillo hacía lackeaurrenta el freno hidráulico (y viceversa).

Girar hacía la derecha el tornillo ① hasta el tope y después volver hacía extras el número de clicks indicado.

Reglaje de distensión	Confort 15	clicks
	Estándar 13	clicks
	Sport 11	clicks

CONTROL DEL HUNDIMIENTO EN VACIO DEL AMORTIGUADOR

La moto sobre tripode

Medir elazo R1 entre un punto fijo del chasis y el eje de las ruedas.

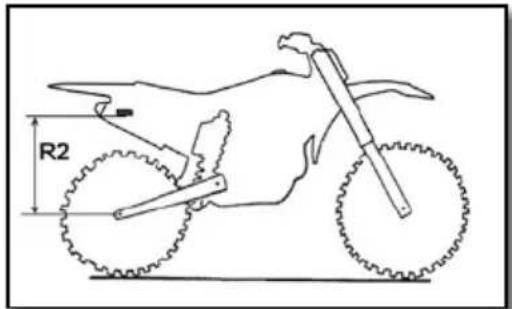

La moto sobre sus ruedas

Medir elazo R2 entre el mismo punto fijo del chasis y el eje de las ruedas. El hundimiento estatico es la diferencia R1-R2.

Hundimiento estático 30mm

Si el hundimiento estálico no es correcto, reglar la precarga del amortiguidor (p.159)

CONTROL DEL HUNDIMIENTO EN CARGA DEL AMORTIGUADOR

El piloto sobre la moto

Medir elazo R3 entre el mismo punto fijo del chasis y el eje de las ruedas. El hundimiento en carga es la diferencia R1-R3.

Hundimiento en energia 95mm a 105mm

Si el hundimiento enarga no es correcto, cambiar el muelle. (p.159)

MODIFICACION DE LA PRECARGA DEL AMORTIGUADOR

Desmontar el amortiguador y limpiarlo (p.168). Aflojar la abrazadora 1.

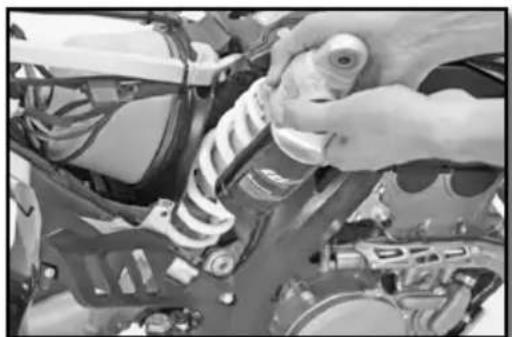

Aflojar/apretar el anillo de plástico rojo 2 segun el valor del hundimiento en vacio medido

Indicaciones	Aflojar una vuelta	Augenta en 3mm el valor del hundimien-to en vacío
	Apretar una vuelta	Reduce en 3mm el valor del hundimien-to en vacío

Volver a bloquear la abrazadora ①

(par de apriete: 5 Nm).

Volver a montar el amortiguidor (p.169)

Controlar el hundimiento en vacio (p.158)

AMORTIGUADOR KAYABA (FACTORY)

Desmontar el amortiguador y limpiarlo (p.168). Aflojar la abrazadora 1.

Aflojar/apretar el anillo de plástico rojo 2 según el valor del hundimiento en vacio medido

Indicaciones	Aflojar una vuelta	Augenta en 4mm el valor del humdimiento en vacio
	Apretar una vuelta	Reduce en 4mm el valor del humdimiento en vacio

Volver a bloquear la abrazadora (par de apriete: 5 Nm).

Volver a montar el amortiguador (p.169)

Controlar el hundimiento en vacio (p.158)

CAMBIAR EL MUELLE DEL AMORTIGUADOR

Desmontar el amortiguedor y limpiarlo. (p.168)

Elegir e instalar un muelle en referencia de su peso.

Rigidez del muelle

Peso del piloto (con equipamento) : 65-75kg 48N/mm

Peso del piloto (con equipamento) : 75-85kg 51N/mm

Peso del piloto (con equipamento) : 85-95kg 54N/mm

Volver a montar el amortiguidor.

Controlar el Hundimiento en cargo (p.158)

Reglar la distension (p.158)

Mantenimiento parte:ciclo

DESMONTAJE DEL SILLIN

Desbloquear un cuarto de vuelta a la izquierda el tornillo Dzeus del sillin.

Desmontar el sillín tirando de él hacía aftas respectfully a la moto.

MONTAJE DEL SILLIN

Volver a montar el sillín hacía delante asegurándose de que quede ① enganchado en la plataforma ② del deposito. Las muevas ③ del sillin deben partir por bajo de las lengüetas delbastidor secundario ④ previstas paraarlo.

Bloquear el tornillo Dzeus un cuarto de vuelta hacía la derecha.

EXTRACCION DEL FILTRO DE AIRE

El filtro de aire es un elemento vital para el buena configuracioniento del motor. Su mantenimiento es, por tanto, primordial.

Un filtró de aire sucio disminuye el rendimiento de la moto,;aumenta el consumo de gasolina y, en el peor de los casos, las impurezas你能 pagar al motor y provocar un desgaste prematuro Desmontar el sillin.

Desmontar el sillin (p.160)

Aflojar el tornillo moleteado 1.

Sacar el filtro con su soporte de plástico 2.

Separar el filtro de su soporte de plástico.

LIMPieZA DEL FILTRO

Limpiar la espuma del filtró de aire con un limpiador liquido especial yURTARla secar.

INFO

No limpie el filtro de aire con disolventes o gasolina.

Limpiador filtró de aire Minerva nettoyant filtré

INFO

No estrujar el filtro ni retorcerlo. Solo debe apretarse. Impregnar el filtro de aire con aceite de filtro

Aceite para bajo Minerva Protect Air

Si esnecessary,limpiar el interior de la caja de aire con un trapo.

MONTAJE DEL FILTRO

Volver a colocar el elemento filtrante en su soporte. Asegurar de que quede bien enganchado en las cuales lengüetas 1.

Aplicar una película de grasa en la cara delantera del filtro.

Volver a instalar el filtro con su soporte teniendo cuidado de que quede bien centrado.

Volver a montar el tornillo moleteado 2.

Comprobar que el filtro de aire está bien colocado.

Volver a montar el sillín (p.160)

Mantenimiento parte ciclo (continuación)

DESMONTAJE DEL DEPOSITO DE GASOLINA

Desmontar el sillin (p.160)

Aflojar los tornillos 1 del deposto.

Retirar el tubo de ventilacion 2 de la Te superior de la horquilla.

Retirar el cableado de la gasolina aparecido el conector y después tirando del cableado.

ATENCLON

Atencion, existe riesgo de que salpique gasolina, noponer el rostro en la trayectoria de salute de la gasolina de la bomba.

Evitar que entrada impurezas en el cableado de la gasolina. EsoURTCA causar el gripej del inyector.

Aflojar los tornillos 6 de las rejoillas derecha e izquierda.

Separar lateralmente las dos rejillas de los radiadores y retirar el deposito hacía arriba haciando salir el cableado/conexión electrica por los huecos del deposito.

MONTAJE DEL DEPOSITO DE GASOLINA

Asegurar de que el cable del gas y el cableado del embrague estén bien colocados.

Pasar el cableado/conexión electrica por los huecos del deposito.

Instalar el deposito quitando las rejillas del radiador y probar que ningún cable quede pinzado.

Comprobar el ajuste de las placas laterales con las rejillas de deposito.

Montar los tornillos ⑤ del deposito con su anilla de goma.

Montar los tornillos de las rejillas de radiador

Tornillo chasis M6 10Nm

Instalar los tubos de ventilacion en el orificio de la te superior.

Volver a montar el sillín (p.160)

PURGA DE LOS BRAZOS DE LA HORQUILLA

Después de algunos tiempo de funciona bajo presión en la horquilla.

Cada 5 a 10 horas de uso (según la intensidad) se debe realizar la purga.

En frío, con la horquilla Completely distendeda, retiring y ahorasolve a preparar los tornillos

en cada tapa de la horquilla.

Mantenimiento parte ciclo (continuación)

LIMPIEZA DE LOS GUARDAPOLVOS DE LA HORQUILLA

Moto sobre tripode.

Desmontar la rueda delantera (p.170)

Desmontar las protecciones de la horquilla.

Deslizar los guardapolvos hacía abajo.

Limpiar y lubricar los guardapolvos y los tubos de la horquilla.

Lubricante universal Minerva F4

Volver a montar los guardapolvos y limpiar el aceite superfluo.

Volver a montar las protecciones de la horquilla

Volver a montar la rueda delantera (p.170)

Bajar la moto del tripode.

CONTROL DEL JUEGO DE LOS COJINETES DE DIRECCION

Moto sobre tripode.

Ejercer presión de delante hacía atrás en los brazos de la horquilla.

No se debe noting ningún juego en los cojinetes de la direccion.

Hacer girar el manillar de derecha a izquierda.

No se debe noting组织领导encia en los cojines de direccion.

En caso de juego y/o de resistencia, reglar la hol-gura de los cojinetes y/o cambiarlos.

Reglar la holgura de los cojinetes (p.165)

Retirar la moto del tripode.

REGLAJE DEL JUEGO DE LOS COJINETES DE DIRECCION

Moto sobre tripode.

Aflojar los tornillos 1 y 2

Aflojar la tuerca y volverla a disfrar

Tuerca de direccion | M20 30Nm

Apretar los tornillos 1

VTurnillo de te superior de la horquilla SACHS	M8x35 1	2Nm
Tornillo de te superior WP	M8x35 1	7Nm

Apretar el tornillo 2

Tornillo de te superior

M8x30

17Nm

Loctite® 243™

Controlar el juego de los cojinetes de direccion (p.164)

Retirar la moto del tripode.

NOTA

Los cojinetes deben engrasarse al menos una vez al ano.

LIMPieZA DE LA CADENA

Limpiar regularamente laceda augmentede su duracion.

Limpiar laadena y aplicar lubricante paraadena

Limpiador paraceda Minerva

Lubricante aerosol para cadena

Minerva Lub' Chain

CONTROL DE LA TENSION DE CADENA

Moto sobre tripode.

Empujar laadena hacía arriba y medir la tension de laadena según se indica en el esquema.

Tensión deadena

50mm...53mm

Si la tension de la cadena no es correcta, consultar el ajuste de la cadena. (p.166)

En caso contrario, retiring la moto del tripode.

Mantenimiento parte ciclo (continuación)

AJUSTE DE LA TENSION DE CADENA

REGLAJE EMBRAGUE

ATENCLON

Una mala tensión de laceda puede provocar desgastes mecánicos.

Aflojar las tuercas 1

Aflojar o disfrarar los tornillos

Tensión deadena 50mm...53mm

Controlar la simetría de los dos lados con la。
ayuda de las MARCAS

Apretar los tornillos 5

Apretar la tuerca 6

Tuerca eje trasero M24 100Nm

Retirar la moto del tripode.

NOTA

La pieza deslizante ⑦ esta preparada para adaptarse a cadenas más largas girándola 180^ .

La posición de la palanca pueda modificarse en función de la fisonomía del piloto.

• Girar la rueda B hacía la derecha para acercar la palanca.

• Girar la rueda hacía la izquierda para alejar la palanca.

Distancia A ≥3mm

CONTROL NIVEL DE LIQUIDO EMBRAGUE

ATENCLON

• El liquido hidráulico es muy corrosivo Puede ser peligioso para la pier
• Leer atentamente las recomendaciones del embalaje

Colocar el cilindro maestro en horizontal.

• Sacar los dos tornillos 1, la cubierta 2 y la membrana 3
• Controller el nivel de liquido y rellenarlo si esnecessary.

Nivel de liquido de freno bajo el borde de la boca..	4mm
Minerva liquido de freno DOT 4

• Volver a colocar la cubierta con la membrana y los dos tornillos..

Mantenimiento parte ciclo (continuación)

DESMONTAJE DEL AMORTIGUADOR

Moto sobre tripode.

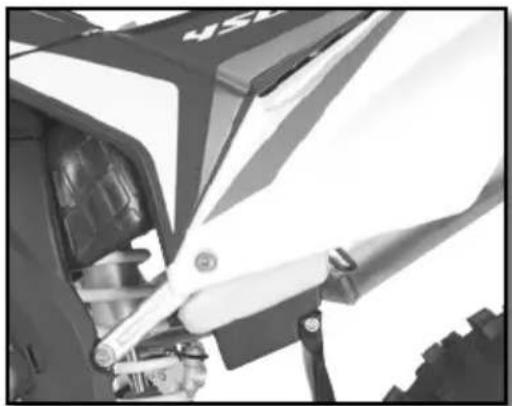

Desmontar la placalateralderecha

Soltar el muelle 1 del silenciador y el muelle 2 intermedio.

Retirar los tornillos ③ y ④ . Retirar el silenciador del escape y el intermedio.

ATENCIón

No desmontar el silenciador antes de haber hecho funcional para moto. Hay riesgo de quemaduras importantes.

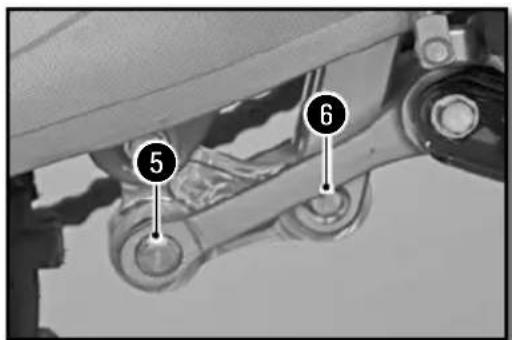

Desmontar el eje 5.

Quitar el tornillo 6

Quitar el tornillo superior del amortiguidor.

Retirar el amortiguador por arriba.

MONTAJE DEL AMORTIGUADOR

Colocar el amortiguador por arriba.

Poner el tornillo superior del amortiguidor y apretar.

Tornillo superior del amortiguidor

M10 40Nm Loctite

®2701

Colocar la bieleta delta delta y la bieleta H.

Poner el tornillo y apretar.

Tornillo inferior del amortigua-dor

M10 40Nm Loctite

®2701

Poner el tornillo y预报.

Eje de bieleta M12 40Nm

Volver a montar el intermedió de escape e instalar el tornillo 3 sin acontearlo.

Volver a montar el silenciador detrás y disfrutar los tornillos 4 con las tuercas nylstop.

Vis chàssis M6 10Nm

Fijar el muelle 5.

Fijar el muelle de silenciador 5

Apretar el tornillo de fiejacion del intermedio 4

Tornillo chasis M6 10Nm

Volver a montar la placalateral derecha.

Retirar la moto del tripode.

Ruedas, neumáticos

DESMONTAJE DE LA RUEDA DELANTERA

Moto sobre tripode.

Aflojar los dos tornillos ① y la tuerca ②

Aflojar los dos tornillos 3

Extraer el eje por elazo derecho.

Sacar la rueda de la horquilla.

ATENCLON

No acontecer la palanca de freno delantero cuando la ruea delantera se haya retirado.

MONTAJE DE LA RUEDE DELANTERA

Comprobar que los discos de freno no estén suscrios de aceite o de grasa. En ese caso, limpiar los discos con el limpiador para frenos.

Limpiador para frenos

Minerva limpiador y desengrasante frenos

Instalar el separator en elazo izquierdo del cubo de rueda.

Instalar la rueda delantera en la horquilla y montar el eje, que se habra engraso previamente..

Apretar los tornillos ②

Tornillo de pie de la horquilla

M8 12

Nm

Poner la tuerca en su situ y acontear

Tuerca de eje de rueda delantera

M20 25Nm

Apretar los tornillos del lado derecho de la moto

Tornillo de pie de la horquilla

M8 12Nm

Accionar varias vezes la palanca de freno delantero hasta que las pastillas toquen el disco. Retirar la moto del tripode y Hundir la horquilla varias vezes.

DESMONTAJE DE LA RUEDA TRASERA

Instalar la moto sobre un tripode.

• Aflojar la tuerca y extraer la pieza deslizante 2
• Tapar el eje ③ con una cubierta nylon
• Sacar el eje
• Mover la rueda lo más hacía delante posible
• Extraer laceda y la rueda.

ATENCLON

No acontecer el pedal de freno trasero cuando se haya retirado la rueda trasera.

MONTAJE DE LA RUEDA TRASERA

Comprobar que los discos de freno no este suejo de aceite o de grasa. En ese caso, limpiar los discos con un limpiador para frenos.

Limpiador para frenos

Minerva limpiador y desengrasante de frenos

Comprobar que los dosSeparatedores ① y ② de ruedas estén bien colocados.

Ruedas, neumáticos (continuación)

Instalar la rueda en los brazos e introducir el eje de la rueda previamente engrasado.

Montar lacedena.

Colocar los tensores deadena 1 e instalar la tuerca 2 pero sin apretar.

Controlar la tension de capena (p.165)

Apretar la tuerca 2.

Tuerca de eje rueda trasera M24 100Nm

Accionar varias vezes el pedal de freno trasero hacía delante hasta que las pastillas toquen el disco.

Retirar la moto del tripode.

CONTROL DE LA PRESION DE LOS NEUMÁTICOS

Comprobar regularamente la presión de los neumáticos con un manómetro de precision.

• Sacar el tapón de la valvula.
• Comprobar la presión del aire cuando el neumático está frío.

Presión del aire del neumático para uso todo terreno

Delante 0,9bar
Detrás 0,9bar

Si la presión no se correponde con la tabla de debajo :

• Corregir la presión
• Volver aponer el tapón de la valvula.

DESGASTEY DETERIORO

• Comprobar regularamente la profundidad de la banda de rodadura.

Profundidad banda de rodadura ≥ 3mm

Si la profundidad es inferior al valor indicado :

• Cambiar el neumático.

Comprobar que no haya golpes, piedras, clavos, objetos puntiagudos o deformaciones en el neumático.

Si el neumático está dañado :

• Cambiar el neumático

COMPROBACION DE LA TENSION DE LOS RADIOS

No olvidar el control y la tension de los radios.

ATENCLON

Una buena tension asegura realizada y calidad de conducccion.

• Realizar una verificacion antes y.afteres de cada uso de la moto, especially si esnea o en caso de cambio los radios.
• Con un destornillador, golpear ligeramente cada radio, el sonido debe ser claro.
• Si el sonido es sordo, hacer que se com-prueben los radios en un concesionario Sherco

Frenos

COMPROBACION DEL RECORRIDO DEL FRENO DELANTERO DE MANO

Tirar de la palanca hacía el manillar y comprobar el recorrodo A

Recorrodo de la palanca de freno delantero

≥3mm

Si el recorro no se corresponde con estas indicaciones, seguir las instrucciones indicadas a continuación :

REGLAJE DEL RECORRIDO DE LA PALANCA DE FRENDDELANTERO

Reglar el recorrodo con laapia del tomillo de reglaje

• Girar hacla derecha para alejar la palanca
• Girar hacla izquierda para acercar la palanca.

CONTROL DE NIVEL DE LÍQUIDO FRENO DELANTERO

Poner la boquilla en posicion horizontal.

Comprobar el nivel del liquido mediante el indicator.

Asegurarse de que el nivel (entre las dos flechas) está más cerca de la flecha de arriba.

Si el nivel es inferior a lamarca MIN,rellenar el liquido según las instrucciones siguides.

RELLENADO DE LÍQUIDO DE FRENO DELANTERO

ATENCIón

• El liquido hidráulico es muy corrosivo
• Puede ser peligrosso para la piel

• Leer atentamente las recomendaciones del embalaje

• Aflojar los dos tornillos 1.

Levantar la cubierta 2 con su membrana 3.

Rellenar la boquilla con el liquido de freno hasta la hora.
marca A.

Nivel de liquido de freno por debajo del reborde de la boquilla.

5mm

Minerva liquido de freno DOT 4

• Volver a montar la membrana, la cubierta y los dos tornillos.

REGLAJE DE LA POSICION DEL PEDAL DE FRENO TRASERO

La posicion del pedal de freno se regla del singularmente modo : desbloquear la contratuerca 1椽s apretar o aflojar el tornillo 2 para encontrar la posicion deseada. Apretar la tuerca una vez el pedal este regrado.

Tuerca de tope de pedal de freno.

Comprobar el recorro M6 10Nm

Comprobar el recorro (p.175)

COMPROBACION DEL RECORRIDO DEL PEDAL DE FRENO TRASERO

• Soltar el muelle 1
• Acionar varias vezes el pedal

Recorropedepal de freonotrasero

$$ 3 \mathrm {m m} \geq \mathrm {A} \geq 5 \mathrm {m m} $$

• Fijar el muelle 1

Si el recorrodo no corresponde con las indicaciones, consulte el reglaje del recorrodo. (p.176)

Frenos (continuación)

REGLAJE DEL RECORRIDO REGLAJE DEL RECORRIDO

• Soltar el muelle 1
• Aflojar la tuerca y girar la varilla ● hasta que el recorro de sea correto.

Recorro pedal de freno trasero	3mm ≥ A ≥5mm
Bloquear la varilla yJKLM.
Tuerca 2	M6	10Nm

• Fijar el muelle 1

CONTROL DE NIVEL DE LIQUIDO FRENO TRASERO

Colocar la moto sobre una superficie plana.

Comprobar el nivel del liquido mediante el indicator.

Asegurarse de que el nivel (entre las dos flechas) está más cercano a la flecha de arriba.

Si el nivel es inferior a lamarca MIN,rellenar el liquido según las instrucciones siguides.

RELLENADO DE LÍQUIDO DE FRENO TRASERO

Retirar el tapón ① con su membrana ②.

Rellunar de liquido hasta lamarca A

Minerva liquido de freno DOT 4

• Volver a montar la membrana y la cubierta con su junta tórica.

DESMONTAJE DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

• Retirar los clips ① y el eje ②.
• Retirar las pastillas de freno.

No acontecer la palanca de freno delantero o el pedal de freno trasero cuando se hayan retirado las pastillas.

CONTROL DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

Comprobar el desgaste de las pastillas

Espesor minimo de las pastillas

A ≥1mm

Si se deben sustituir, cambiar siempre las pastillas por parejas.

SUSTITUCION DE LAS PASTILLAS DE FRENO DELANTERO Y TRASERO

Comprobar que los discos de freno no estén suscrios de aceite o de grasa. En ese caso, limpiar los discos con limpiador para frenos.

Limpiador para frenos

Minerva limpiador y desengrasante de frenos

Frenos (continuación)

Instalar pastillas研究成果

Volver a montar los dos ejes ② y los clips

Comprobar los niveles de liquido de freno y rellenar si esnecessary. (p.174 y p.175)

ATENCLON

No usar la moto si la palanca o el pedal de freno no está operativos. «Bombear» varías vezes con la palanca/el pedal Hasta que las pastillas estén en contacto con los discos.

Mantenimiento circuito electrico

EXTRACCION DE LA BATERIA

Desactivar todos los sistemas y parar el motor.

ATENCLON

Espere al menos 30 secondes, moto apagada y inmovil, para que el sistema «Keyless» se apague

Riesgo importante de danos en el procesador (ECU).

• Desmontar el sillin (p.160)
• Desmontar el filtró de aire (p.160).
  La bateria está situada al fondo de la caja del filtro.
• Desmontar los dos tornillos ① de la pieza que sujeta la bateria.
• Desconectar el cable negativo de la batería.
• Desconectar el cable positivo 3 de la batería.
• Subir la bateria hacía arriba.

Mantenimiento circuito electrico (continuación)

MONTAJE DE LA BATERIA

CARGA DE LA BATERIA

• Colocar la batería en su alojamento.
• Conectar el cable positivo a la batería.
• Conectar el cable negativo a la batería.
• Instalar la pieza que fija la bateria y apretar los dos tornillos 1.

Tornillo chasis M6 10Nm

• Comprobar la colocacion de los cables de bateria para que no haya dudas durante la manipulacion del filtro de aire.
• Volver a montar el filtró de aire (p.161).
• Volver a montar el sillín (p.160).

La bateria es de tipo sin mantenimiento. Si el vehiculo no va a utiliser durante un largo periodo de tiempo, se recomienda desconectarla bateria y guardarla en un lugar seco. Extracción de la bateria (p.178)

Comprobar con un voltimetro la tension de la bateria :

Tensión bateria >12.5V

Si la tension es insuficiente, extraer la bateria y cargarla con un cargador.

Carga batería (12V)

0.5A durante 10 horas o 5A durante 30min

Desconectar el cargador al final de la carga. Instalar la bateria (p.179).

Mantenimiento circuito electrico (continuación)

SUSTITUIR EL FUSIBLE GENERAL

Desmontar el sillin (p.160)

El fusible principal se encontrar en el relé de arranque.

Retirar el fusible defectuoso y sustituirlo por uno nuevo delismo valor.

Fusible principal 30A

Poner un nuevo fusible de réserve en la caja de fusibles.

• Volver a montar el sillín (p.160).

SUSTITUIR EL FUSIBLE DE PROTECCION DE HAZ LUMINOSO (250-300 SEF/R)

Desmontar el sillin (p.160)

El fusible de proteccion de haz luminoso se。，bajo el montante superior del bastidor secundario en el bajo derecho de la moto.

Retirar el fusible defectuoso y sustituirlo por un fusible nuevo del mesmo valor.

Fusible de proteccion de haz luminoso 15A

• Volver a montar el sillín (p.160).

DESMONTAJE DEL FARO

Poner el contacto en off.

Soltar las gomas derecha e izquierda 1 de cada lado de la horquilla.

Desconectar el cableado del freno /cable del contador de las guías superior e inferior.

Mover el faro hacía arriba

Desconectar el conector y retiring el faro.

MONTAJE DEL FARO

Conectar el systemdé lectrico.

Conectar el faro asegurandose de que los orificos 1 del faro se correspondan con los huecos 2 del guarda barros.

Hacer pagar el cableado de freno/cable contagor por las guías superior e inferior 3.

Fijar las bridas en las gomas.

Controlar el reglaje del alcance del faro (p.182)

SUSTITUIR LA BOMBILLA DEL FARO O EL PILOT

Desmontar la placal del faro y el faro (p.180) Retirar la proteccion de goma

Girar un cuarto de vuelta a la izquierda para SACAR el faro.

Presionar ligeramente sobre la bombilla hacía la izquierda y sacarla del faro.

Colocar una bombilla nuevo 2.

Bombilla de faro S2 12V 35/35W

Volver a montar el portalámparas con la bombilla en el faro atornillando hacía la derecha.
Volver a colocar la protección de goma.

El piloto 3 se sustituya simplemente retirando la bombilla del reflector.

Piloto W5W 12V 5W

Reponer la placararo y el faro (p.181)

Mantenimiento circuito electrico (continuación)

REGLAR EL ALCANCE DEL FARO

El alcance se regla con una moto en funciona con su piloto.

Para reglar el haz del faro, aplar o aflojar el tornillo a la base del faro.

Apretar el tornillo 1 aeighta el alcance del faro.

Aflojar el tornillo 1 disminuye el alcance del faro.

SUSTITUIR LA BATERIA DEL CONTADOR (250-300 SEF/R)

Desmontar la placafaro y el faro (p.180)

Sacar la centralita de intermitentes 1 para acceder al tornillo deogiador.

Quitar los tornillos ② y retirar el contador SACANDolo hacer arriba.

Desconectar el conductor principal del contador.

Abrir el contador con una moneda y sacar la bateria.

Instalar una nuevo bateria (marca hacer arriba)

Batería de captador CR 2032 3V

• Volver a montar la cubierta con cuidado de no dañar la junta tórica
• Volver a conectar el conductor principal del contador.
• Poner la moto en on y comprobar que el conta-dor funciona.

Volver a instalar el contador en el soporte.

Apretar los tornillos ② y volver aponer la centralita intermitentes.

Volver a montar la placafaro y el faro (p.181)

Reglar el contador (p.143)

Limpieza y conservacion

LIMPIEZA DE LA MOTO ALMACENAMIENTO DE LA

SHERCO le aconseja lavar su 250-300 SEF/R tan a dato como sea posible para mantenerla en Buen estado y prolongar su vidautil.

1. Tapar la calidad del silenciador del escape y el filtro de aire (bolsa de plástico + elastico o un tapón especial).
2. Para desengrasar el motor, aplicar el desengrasante, limpiar con un trapo y cuando seccar el motor.
3. Lavar el resto del vehiculo con agua caliente jabonosa.
4. Enjuagar con agua.
5. Secar con trapo de lien o de paño suave.
6. Secar lacedena y lubricarla con grasa especial paracedena
7. Une vez terminada la limpieza, quitar las protecciones del filtro de aire y del escape, arrancar el motor y partirlo girar algunos Minutes al ralenti.

Evitar el uso de material de alta presión que pueda provocar filtraciones de agua en los cojinetes, la horquilla delantera... y que entraña daños importantes. Utilizar un detergente de fuerza media. Antes de guardar elvehicleo durante un长大o tiempo (más de 2clerosis), seguir las instrucciones siguientes.

ATENCLON

Paraatar el ingresso de agua,guardar una distancia minima de lavado de 20cm.

MOTO

1. Lavar toda la moto.
2. Vaciar el deposito de gasolina
3. Desmontar la bujía y inyectar un spray en el interior del motor por el orificio de la bujía Volver a montar la bujía. Con la bujía desmontada da algunos impulsos de arranque para recubrir de una capa protectora la pared del cilindro.
4. Quitar la bateria (p.178)
   5.Cargar la bateria (p.179)
5. Lubricar todos los cables con un spray.
6. Sostener la moto de forma que las ruedas no toquen el suejo.
7. Proteger la salute del escape con una Bolsa de plástico para impedir que entre la humedad.
8. Vaporizar un spray por las superficies metálicas no pintadas, motor y cableado electrico.
9. Recubrir la moto con una cubierta transpirante

PUESTA EN SERVICIO DESPUES DEL ALMACENAMIENTO

Reinstalar la bateria (p.179)

Rellenar el deposito de combustible.

Efectuar las operaciones de engraso y mantenimiento (p.184)

Realizar una prUEba en carretera.

Plan de mantenimiento

PLAN DE ENGRASADO Y MANTENIMIENTO	Deapses de 5 horas	Cada 20 horas
MOTOR
Vaciador motor, combustor filtró, limpiar pre filtró y combustiar si es neceseso	●	●
Limpiar imán del tapón de vaciado	●	●
Sustituir bujía (después de 50 horas)
Comprobar holgura valvulas, reglar	●	●
Comprobar apriete tornillo fijación motor	●	●
INYECCión
Limpiar venturi		●
ACCESORIOS
Comprobar estanqueidad circuito de refrigeración	●	●
Comprobar estanqueidad y fjación escape	●	●
Comprobar estado, flexibilidad y posición del cable, reglar, engrasar	●	●
Comprobar nivel en el cilindro maestro del embrague	●	●
Limpiar filtró de aire y caja	●	●
Comprobar estado y posición de los cables electricos	●	●
Comprobar funciona circuito electrico (código/faro, freno, intermitentes, iluminación contagador, claxon, interruptores)	●	●
FRENOS
Comprobar nivel liquido de freno, separator de pastillas, discos	●	●
Comprobar estado y estanqueidad cableado de freno	●
Comprobar estado, recorrodo en vacio de pedal y palanca de freno, reglar	●	●
Comprobar apriete tornillo circuito de freno y discos	●	●
PARTE CICLO
Comprobar funciona y estanqueidad horquilla y amortiguidor	●	●
Limpiar los guardapolvos		●
Purgar los brazos de la horquilla		●
Comprobar apriete general de la tornilleria		●
Comprobar / reglar los cojinetes de direccion	●	●
RUDAS
Comprobar tensión de los radios y estado de las llantas		●
Comprobar estado y presión de los neumáticos	●	●
Comprobar estadocedena, piñón corona, guías, tensión cadena	●	●
Engrasar la cadena	●	●
Comprobar la holgura de los rodimientos de ruedas	●	●
MANTENIMIENTO ANUAL
Trabajos de mantenimiento importantes recommendados que pueda ser requeridos adicionalmente	Al menos 1 vez al año
Horquilla	●
Amortiguidor	●
Limpiar y engrasar cojinetes de direccion	●
Sustituir la fibra de vidrio del silenciador	●
Tratar los rácores y contactos electricos con un aerosol protector	●
Sustituir el liquido del embrague hidráulico	●
Sustituir el liquido de freno	●
Comprobaciones y problemas deostenimiento importantes a realizar por el piloto.	Antes de cada uso	Después de cada uso
Nivel de aceite	●
Comprobar;nvel liquido de freno	●
Comprobar estado de las pastillas de freno	●
Comprobar funcionaamente de la iluminación	●
Comprobar funcionaamente de la bocina	●
Engrasar cables / gas		●
Purgar regularmente los brazos de la horquilla		●
Sacarregularmente los guardapolvos, limpiar		●
Limpiarceda, engrasar,comprobar tensión,reglar si esnecessary		●
Limpiarfiltrde aire y caja		●
Comprobar estado de los neumáticos y presión	●
Comprobar;nvel liquido de refrigeración	●
Comprobarestanqueidacabledo de gasolina	●
Comprobar estado de todos losmandos	●
Comprobar frenada	●	●
Pasara producto anticorrosión Protector en las piezas新品as (exceptofrenos yescape)		●
Poner Protectorencontacto y botón iluminación		●
Comprobarregularmente elapriete de todas lastuercas, tornillos,llaves		●

ATENCLON

Comprobar el apriete de los tumillos de su biciletauponésde la prima vuelta/defas primeras horas de uso. Enuso de competacion hay que revisar 20 horas despues de cada carrera.No retrasar la revision mas de dos horas. Las revisiones en los talleres Sherco no sustituyen los controles y elostenimiento del piloto!

Plan de mantenimiento (continuación)

COMPROBACIONES Y TRABAJOS DE MANTENIMIENTO IMPORTANTES QUE DEBEN SER REALIZADOS POR UN TALLER SHERCO

Uso competación	Cada 10h	Cada 20h	Cada 40h	Cada 80h
Uso ocio	Cada 20h	Cada 40h		Cada 80h
Controlar el desgaste de los discos de embrague)		● ●	●
Controlar la longitud de los muelles de embrague		● ●	●
Comprobar que la nuez de embrague no está marcada			●	●
Comprobar que la campana de embrague no está marcada			●	●
Controlar el desgaste del cilindro y el pistón			●	●
Sustituir el pistón 300i			●
Controlar el desgaste del orificio del clip del eje de pistón (a ojo)			●	●
Controlar el desgaste de los árboles de levas (a ojo)			●	●
Controlar el desgaste de las copelas			●	●
Controlar el desgaste de las guías de válvulas			●	●
Sustituir las válvulas				●
Sustituir los muelles de válvulas				●
Comprobar el funcionaimiento del tensor de la cadena de distribución			●	●
Controlar el descentrado del extremo del cigüeñal			●	●
Controlar el cojinate del pie de biela			●	●
Sustituir el cojinate de tapa de biela			●	●
Sustituir los cojinetes del cigüeñal			●	●
Controlar el desgaste total de la caja (piñones, roda-mientos, cojinetes)			●	●
Controlar la longitud del muelle del válvula de descarga			●	●
Sustituir el material del silenciador del escape	● ●	● ●
Controlar la longitud de la cadena de distribución			●	●
Controlar los palières de los árboles de levas

Pares de apriete

PARES APRIETE MOTOR
Tapón de vaciado magnético M12 15Nm
Tapón de vaciado con pre filtro M19 22Nm
Tapón de filtró a aceite M45 15Nm
Bujía (aplicar/grasa a la cubierta) 15Nm
Tornillo cárter de bomba de agua M6X8 6Nm
Tornillo de purga radiador M6X8 8Nm

PARES APRIETE PARTE CICLO
Tornillo bloqueo tuerca de reglaje amortiguidor	M5 5Nm
Otros tornillo chasis M6 10Nm
Otros tornillo chasis M8 24Nm
Tornillo de disco de freno delantero/trasero M8	24Nm Loctite		® 243TM
Tornillo de corona M8 23Nm
Tornillo de fijación bridas de manillar	M8 25Nm
Tornillo de Te superior de la horquilla Sachs	M8 12Nm
Tornillo de Te superior de la horquilla WP	M8 17Nm
Tornillo de Te inferior de la horquilla Sachs	M8 15Nm
Tornillo de Te inferior de la horquilla WP	M8 12Nm
Tornillo de Te superior	M8 17Nm
Tornillo de pinzamiento de brazo de la horquilla	M8 12Nm
Tornillo soportes laterales	M8 25Nm Loctite	® 243TM
Otros tornillo chasis	M10	40Nm
Tornillo de fijación de puentes de manillar	M10	40Nm	Loctite® 243TM
Tornillo amortiguidor superior	M10	40Nm	Loctite® 2701
Tornillo amortiguidor inferior	M10	40Nm	Loctite® 2701
Ejes motores	M10	40Nm
Ejes bieletas delta/H	M12	40Nm
Eje de basculante	M16	100Nm
Tuerca de rueda delantera	M20	25Nm
Tuerca de columna de direccion	M20	30Nm
Tuerca de rueda trasera	M24	100Nm

INHALTSVERZEICHNIS
