MANUAL DE USUARIO Probe-PRO Klein Tools

• Cuando se usa con VDV500-063 Toner-Pro ESPAÑOL8 ESPECIFICACIONES GENERALES El Probe-Pro VDV500-123 de Klein Tools es un rastreador de tono de serie profesional que cuenta con una sonda inductiva con altavoces para amplificación y luz LED para usarla en espacios oscuros. También incluye un conector de auriculares para ambientes de ruido extremo.

Altitud de funcionamiento: 6562pies (2000m) como máximo

Humedad relativa: 10% a 90%, sin condensación

Peso: 5,7oz (161,6g) incluida la batería

Tipo de batería: 4 baterías alcalinas AAA de 1,5V

Vida útil de la batería: En actividad: 25horas Modo en espera/Almacenamiento: 3años

Función de apagado automático: después de 10minutos de inactividad Especificaciones sujetas a cambios.

Punta de polímero inductiva reemplazable (VDV999-068)

Botón de encendido y apagado de luz de trabajo

Indicador de intensidad de la señal

Botón de encendido y apagado

Botón de aumento de volumen

Botón de disminución de volumen

Indicador del estado de batería

Altavoz P10 Ranura para cuerda P11 Terminal "-" (negativa) P12 Terminal "+" (positiva) P13 Botones de liberación de las terminales P14 Indicador de verificación P15 Cubierta del compartimento de las baterías P16 Tornillo de la cubierta del compartimiento de las baterías (n.º2 Phillips) P17 Conector de auriculares de 3,5 mm*

• PRECAUCIÓN: Un nivel de volumen excesivo puede causar daños auditivos permanentes. Use un volumen tan bajo como sea posible.

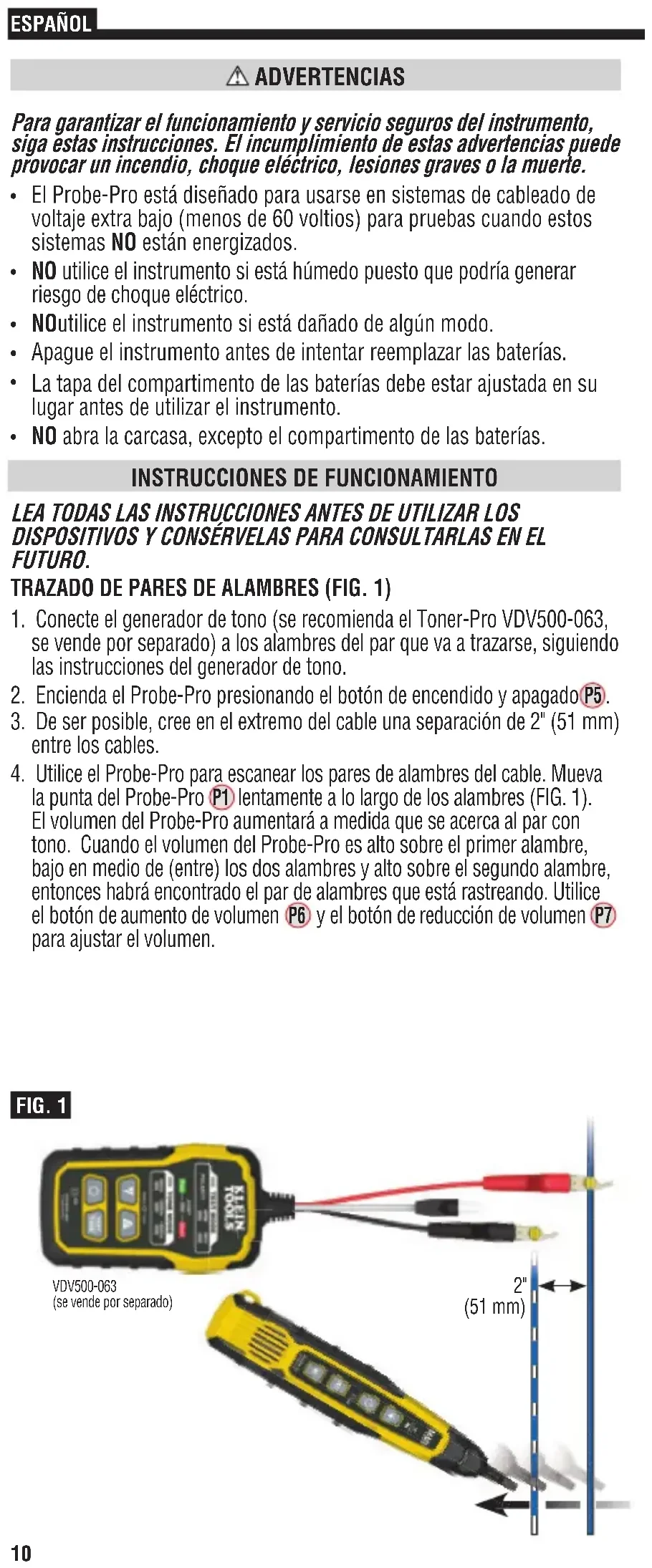

P11 P12 P1410 ADVERTENCIAS Para garantizar el funcionamiento y servicio seguros del instrumento, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar un incendio, choque eléctrico, lesiones graves o la muerte.

El Probe-Pro está diseñado para usarse en sistemas de cableado de voltaje extra bajo (menos de 60voltios) para pruebas cuando estos sistemas NO están energizados.

NO utilice el instrumento si está húmedo puesto que podría generar riesgo de choque eléctrico.

NOutilice el instrumento si está dañado de algún modo.

Apague el instrumento antes de intentar reemplazar las baterías.

La tapa del compartimento de las baterías debe estar ajustada en su lugar antes de utilizar el instrumento.

NO abra la carcasa, excepto el compartimento de las baterías.

se vende por separado) a los alambres del par que va a trazarse, siguiendo las instrucciones del generador de tono.

2. Encienda el Probe-Pro presionando el botón de encendido y apagado

3. De ser posible, cree en el extremo del cable una separación de 2" (51mm)

4. Utilice el Probe-Pro para escanear los pares de alambres del cable. Mueva

lentamente a lo largo de los alambres (FIG. 1). El volumen del Probe-Pro aumentará a medida que se acerca al par con tono. Cuando el volumen del Probe-Pro es alto sobre el primer alambre, bajo en medio de (entre) los dos alambres y alto sobre el segundo alambre, entonces habrá encontrado el par de alambres que está rastreando. Utilice el botón de aumento de volumen

y el botón de reducción de volumen

para ajustar el volumen.

VERIFICACIÓN DE LOS PARES CON TONO (FIG. 2)

1. Conecte el generador de tono (se recomienda el Toner-Pro VDV500-

063, se vende por separado) al cable que va a trazarse, siguiendo las instrucciones del generador de tono.

2. En el otro extremo del cable, retire aproximadamente 2mm (3/32") del

revestimiento exterior de cada uno de los alambres que se consideran como el par con tono.

3. Inserte el alambre conectado al cordón de prueba positivo del generador

de tono a la terminal "+" (positiva) P12 , y el alambre que se encuentra en el cordón de prueba negativo del generador de tono a la terminal "-" (negativa) P11 . Para acceder a las terminales, presione los botones correspondientes de liberación de termina P13 , inserte el o los alambres y efectúe la liberación (FIG. 2). El indicador de verificación P14 se iluminará cuando se inserte el par correcto. TRAZADO DE ALAMBRES SIN PAR (FIG. 3)

1. Conecte el generador de tono (se recomienda el Toner-Pro VDV500-063,

se vende por separado) a los alambres que van a trazarse, siguiendo las instrucciones del generador de tono.

2. Encienda el Probe-Pro presionando el botón de encendido y apagado

3. De ser posible, cree en el extremo del cable una separación de 2"

(51mm) entre los alambres.

4. Utilice el Probe-Pro para escanear los pares de alambres del cable. Mueva la

lentamente a lo largo de los alambres. El volumen del Probe-Pro aumentará a medida que se acerca al alambre con tono. FIG. 2 FIG. 3

USO DE LA LUZ DE TRABAJO DE LA SONDA El Probe-Pro tiene una luz de trabajo

para ayudar con la iluminación en áreas de trabajo oscuras o con poca iluminación. Presione el botón de encendido y apagado de la luz de trabajo

para encender y apagar la luz. LIMPIEZA Asegúrese de que el instrumento esté apagado y limpie con un paño limpio y seco que no deje pelusas. Noutilice solventes ni limpiadores abrasivos. ALMACENAMIENTO Retire las baterías si no va a utilizar el instrumento durante un tiempo prolongado. No lo exponga a la humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas que sobrepasen los límites mencionados en la sección ESPECIFICACIONES GENERALES, deje que el equipo vuelva a las condiciones de funcionamiento normales antes de utilizarlo. GARANTÍA www.kleintools.com/warranty

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Visite www.epa.gov o www.erecycle.org para obtener más información. MANTENIMIENTO

REEMPLAZO DE LA BATERÍA

Cuando el indicador del estado de batería

se parpadea, se deben reemplazar las baterías.

P16 de la cubierta del compartimiento de las baterías P15

3. Retire y deseche correctamente las cuatro baterías AAA de 1,5V.

4. Instale baterías nuevas (tenga en cuenta la polaridad correcta).

5. Vuelva a colocar la cubierta del compartimiento de las baterías y

asegúrela con el tornillo. REEMPLAZO DE LA PUNTA DEL PROBE-PRO (KLEIN CAT. N.ºVDV999-068) La punta

del Probe-Pro puede reemplazarse en caso de que esté dañada. Para retirar y reemplazar la punta:

1. Gire la punta 1/4 de vuelta y jale suavemente para retirarla.

2. Inserte la nueva punta con la llave y con la orientación apropiada y

presione suavemente.

3. Gire 1/4 de vuelta para bloquearla en su posición.

Para evitar el riesgo de choque eléctrico, no utilice la unidad sin haber colocado la tapa delcompartimiento de las baterías.
