MANUAL DE USUARIO DED7048 DEDRA

Martillo rotativo con percusión Manual de Instrucciones con la carta de garantía

Todos los derechos reservados. La presente documentación está protegida por el derecho de autor. Reproducción y difusión del Manual de Instrucciones parcial o total sin permiso de la empresa Dedra Exim prohibido Dedra Exim se reserva el derecho de realizar cambios técnicos de construcción y complementarios sin previo aviso. Estos cambios no pueden ser motivo de reclamación del producto. Manual de instrucciones disponible en la página www.dedra.pl

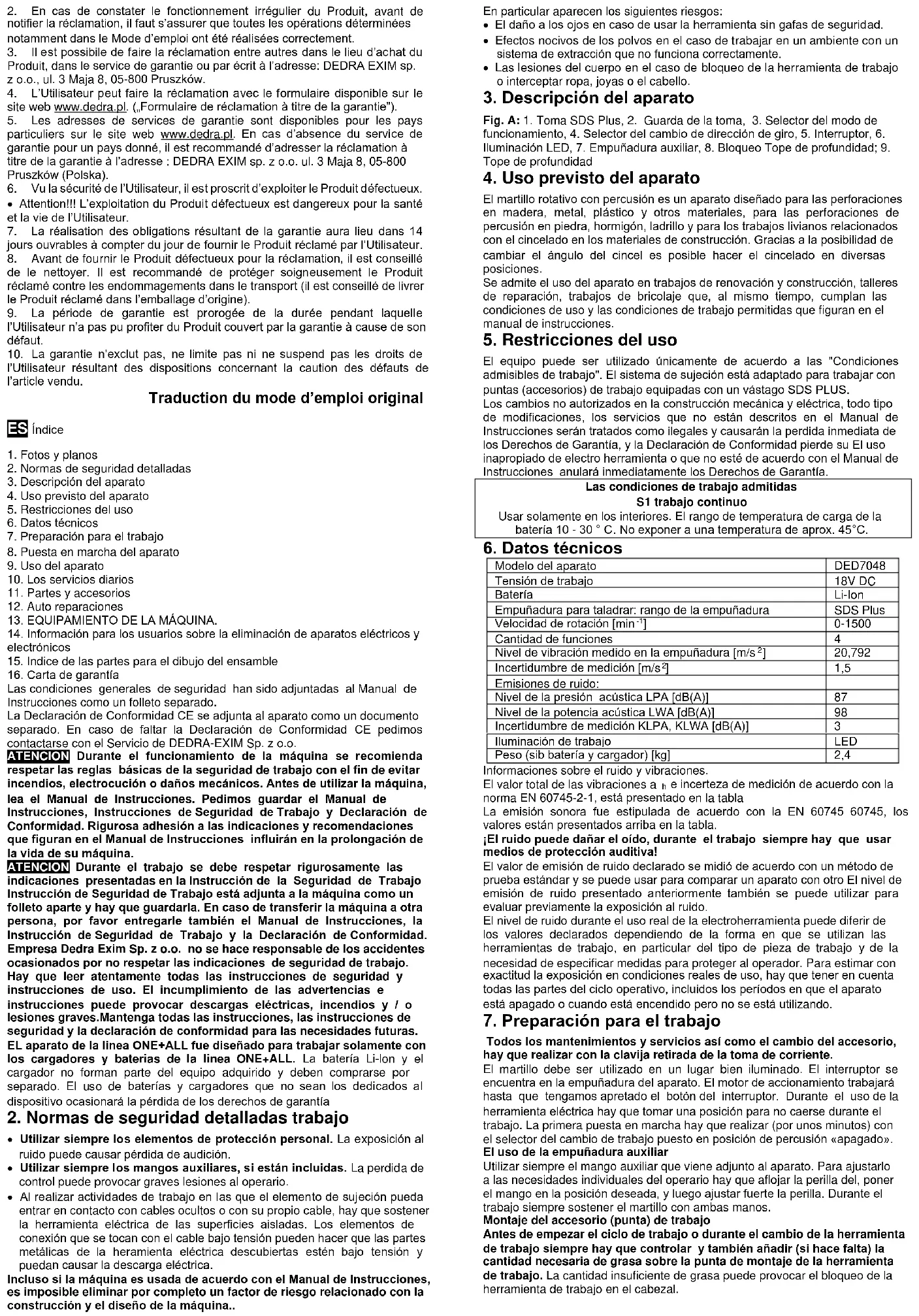

2. Normas de seguridad detalladas

3. Descripción del aparato

4. Uso previsto del aparato

5. Restricciones del uso

7. Preparación para el trabajo

8. Puesta en marcha del aparato

10. Los servicios diarios

11. Partes y accesorios

12. Auto reparaciones

13. EQUIPAMIENTO DE LA MÁQUINA.

14. Información para los usuarios sobre la eliminación de aparatos eléctricos y

15. Indice de las partes para el dibujo del ensamble

16. Carta de garantía

Las condiciones generales de seguridad han sido adjuntadas al Manual de Instrucciones como un folleto separado. La Declaración de Conformidad CE se adjunta al aparato como un documento separado. En caso de faltar la Declaración de Conformidad CE pedimos contactarse con el Servicio de DEDRA-EXIM Sp. z o.o. ATENCION Durante el funcionamiento de la máquina se recomienda respetar las reglas básicas de la seguridad de trabajo con el fin de evitar incendios, electrocución o daños mecánicos. Antes de utilizar la máquina, lea el Manual de Instrucciones. Pedimos guardar el Manual de Instrucciones, Instrucciones de Seguridad de Trabajo y Declaración de Conformidad. Rigurosa adhesión a las indicaciones y recomendaciones que figuran en el Manual de Instrucciones influirán en la prolongación de la vida de su máquina. ATENCION Durante el trabajo se debe respetar rigurosamente las indicaciones presentadas en la Instrucción de la Seguridad de Trabajo Instrucción de Seguridad de Trabajo está adjunta a la máquina como un folleto aparte y hay que guardarla. En caso de transferir la máquina a otra persona, por favor entregarle también el Manual de Instrucciones, la Instrucción de Seguridad de Trabajo y la Declaración de Conformidad. Empresa Dedra Exim Sp. z o.o. no se hace responsable de los accidentes ocasionados por no respetar las indicaciones de seguridad de trabajo. Hay que leer atentamente todas las instrucciones de seguridad y instrucciones de uso. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios y / o lesiones graves.Mantenga todas las instrucciones, las instrucciones de seguridad y la declaración de conformidad para las necesidades futuras. EL aparato de la linea ONE+ALL fue diseñado para trabajar solamente con los cargadores y baterias de la linea ONE+ALL. La batería Li-lon y el cargador no forman parte del equipo adquirido y deben comprarse por separado. El uso de baterías y cargadores que no sean los dedicados al dispositivo ocasionará la pérdida de los derechos de garantía

2. Normas de seguridad detalladas trabajo

Utilizar siempre los elementos de protección personal. La exposición al ruido puede causar pérdida de audición. Utilizar siempre los mangos auxiliares, si están incluidas. La perdida de control puede provocar graves lesiones al operario. Al realizar actividades de trabajo en las que el elemento de sujeción pueda entrar en contacto con cables ocultos o con su propio cable, hay que sostener la herramienta eléctrica de las superficies aisladas. Los elementos de conexión que se tocan con el cable bajo tensión pueden hacer que las partes metálicas de la heramienta eléctrica descubiertas estén bajo tensión y puedan causar la descarga eléctrica. Incluso si la máquina es usada de acuerdo con el Manual de Instrucciones, es imposible eliminar por completo un factor de riesgo relacionado con la construcción y el diseño de la máquina.. En particular aparecen los siguientes riesgos: El daño a los ojos en caso de usar la herramienta sin gafas de seguridad. Efectos nocivos de los polvos en el caso de trabajar en un ambiente con un sistema de extracción que no funciona correctamente. Las lesiones del cuerpo en el caso de bloqueo de la herramienta de trabajo o interceptar ropa, joyas o el cabello.

3. Descripción del aparato

Fig. A: 1. Toma SDS Plus, 2. Guarda de la toma, 3. Selector del modo de funcionamiento, 4. Selector del cambio de dirección de giro, 5. Interruptor, 6. Iluminación LED, 7. Empuñadura auxiliar, 8. Bloqueo Tope de profundidad; 9. Tope de profundidad

4. Uso previsto del aparato

El martillo rotativo con percusión es un aparato diseñado para las perforaciones en madera, metal, plástico y otros materiales, para las perforaciones de percusión en piedra, hormigón, ladrillo y para los trabajos livianos relacionados con el cincelado en los materiales de construcción. Gracias a la posibilidad de cambiar el ángulo del cincel es posible hacer el cincelado en diversas posiciones. Se admite el uso del aparato en trabajos de renovación y construcción, talleres de reparación, trabajos de bricolaje que, al mismo tiempo, cumplan las condiciones de uso y las condiciones de trabajo permitidas que figuran en el manual de instrucciones.

5. Restricciones del uso

El equipo puede ser utilizado únicamente de acuerdo a las "Condiciones admisibles de trabajo". El sistema de sujeción está adaptado para trabajar con puntas (accesorios) de trabajo equipadas con un vástago SDS PLUS. Los cambios no autorizados en la construcción mecánica y eléctrica, todo tipo de modificaciones, los servicios que no están descritos en el Manual de Instrucciones serán tratados como ilegales y causarán la perdida inmediata de los Derechos de Garantía, y la Declaración de Conformidad pierde su El uso inapropiado de electro herramienta o que no esté de acuerdo con el Manual de Instrucciones anulará inmediatamente los Derechos de Garantía. Las condiciones de trabajo admitidas S1 trabajo continuo Usar solamente en los interiores. El rango de temperatura de carga de la batería 10 - 30 ° C. No exponer a una temperatura de aprox. 45°C.

Modelo del aparato DED7048 Tensión de trabajo 18V DC Batería Li-Ion Empuñadura para taladrar: rango de la empuñadura SDS Plus Velocidad de rotación [min

0-1500 Cantidad de funciones

Nivel de vibración medido en la empuñadura [m/s

1,5 Emisiones de ruido:

Nivel de la presión acústica LPA [dB(A)]

Nivel de la potencia acústica LWA [dB(A)]

Iluminación de trabajo LED Peso (sib batería y cargador) [kg] 2,4 Informaciones sobre el ruido y vibraciones. El valor total de las vibraciones a

e incerteza de medición de acuerdo con la norma EN 60745-2-1, está presentado en la tabla La emisión sonora fue estipulada de acuerdo con la EN 60745 60745, los valores están presentados arriba en la tabla. ¡El ruido puede dañar el oído, durante el trabajo siempre hay que usar medios de protección auditiva! El valor de emisión de ruido declarado se midió de acuerdo con un método de prueba estándar y se puede usar para comparar un aparato con otro El nivel de emisión de ruido presentado anteriormente también se puede utilizar para evaluar previamente la exposición al ruido. El nivel de ruido durante el uso real de la electroherramienta puede diferir de los valores declarados dependiendo de la forma en que se utilizan las herramientas de trabajo, en particular del tipo de pieza de trabajo y de la necesidad de especificar medidas para proteger al operador. Para estimar con exactitud la exposición en condiciones reales de uso, hay que tener en cuenta todas las partes del ciclo operativo, incluidos los períodos en que el aparato está apagado o cuando está encendido pero no se está utilizando.

7. Preparación para el trabajo

Todos los mantenimientos y servicios así como el cambio del accesorio, hay que realizar con la clavija retirada de la toma de corriente. El martillo debe ser utilizado en un lugar bien iluminado. El interruptor se encuentra en la empuñadura del aparato. El motor de accionamiento trabajará hasta que tengamos apretado el botón del interruptor. Durante el uso de la herramienta eléctrica hay que tomar una posición para no caerse durante el trabajo. La primera puesta en marcha hay que realizar (por unos minutos) con el selector del cambio de trabajo puesto en posición de percusión «apagado». El uso de la empuñadura auxiliar Utilizar siempre el mango auxiliar que viene adjunto al aparato. Para ajustarlo a las necesidades individuales del operario hay que aflojar la perilla del, poner el mango en la posición deseada, y luego ajustar fuerte la perilla. Durante el trabajo siempre sostener el martillo con ambas manos. Montaje del accesorio (punta) de trabajo Antes de empezar el ciclo de trabajo o durante el cambio de la herramienta de trabajo siempre hay que controlar y también añadir (si hace falta) la cantidad necesaria de grasa sobre la punta de montaje de la herramienta de trabajo. La cantidad insuficiente de grasa puede provocar el bloqueo de la herramienta de trabajo en el cabezal.El martillo puede ser utilizado con cualquier herramienta con acoplamiento SDS Plus (SDS) (con los parámetros similares presentados en los «Datos técnicos»). Para colocar la herramienta de trabajo hay que correr la cubierta (manguito) del acoplamiento SDS (fig. A-2) hacia atrás, y introducir la herramienta de trabajo Girar la herramienta de trabajo en el orificio hasta que entre más profundo (si no se puede girar la herramienta esto puede significar, que ha llegado al fondo del orificio). Dejar que la cubierta vuelva a su posición de inicio. Asegurarse de que la herramienta de trabajo esté montada correctamente: poner la electroherramienta horizontalmente, intentar de extraer la punta de trabajo. Si no la podemos extraer, entonces ha sido colocada correctamente. Aprovechar los cambios de la herramienta de trabajo para limpiar bien la cámara de sujeción y para engrasar los elementos móviles que se encuentran ahí. Ajuste del ángulo de incidencia Girando la perilla (Fig. B) seleccionar la posición de "rotación de la herramienta". Esto permitirá cambiar la posición del cincel, colocado en la punta del martillo. Poner el cincel en la posición deseada. Poner el interruptor del modo de trabajo en la posición deseada.

8. Puesta en marcha del aparato

El aparato está alimentado por una batería de 18V. La batería cargada insertamos en una guía en la empuñadura hasta escuchar el clic. El aparato está listo para trabajar. Para iniciar el trabajo con el aparato hay que presionar el botón de arranque (fig. A, 5). Pruebas de trabaja sin carga se debe realizar solamente cunado la herramienta está dirigida para abajo.

Antes de encender la herramienta eléctrica hay que asegurarse de que la empuñadura lateral está atornillado fuertemente, y no se deslice debido a las vibraciones del martillo. Modos de trabajo El martillo rotativo con percusión posee cuatro modos de funcionamiento - perforación simple, perforación con percusión, cincelado con el cambio de ángulo del cincel, cincelado (ver fig. B). El selector se encuentra en un lugar marcado en la fig. A pos. 3. Para cambiar el modo de trabajo hay que girar la perilla del selector de cambio (foto I, pos. 2) y ponerla en la posición adecuada. Las siguientes funciones; Pos. 1. La perforación (en madera, metal, plástico, etc.) - Pos. 2. La perforación con percusión (perforación en materiales duros, por ej. en hormigón, pared, etc.) - foto I, pos. 3 Pos. 3. El cincelado con cambio del ángulo de ajuste del cincel. Pos. 4. La percusión (cincelado, demolición, etc.) Durante el trabajo con el martillo rotativo con percusión está admitido un pequeño (insignificado) giro de la punto de trabajo. Aflojar la sujeción destornillando la empuñadura . Deslizar la sujeción sobre el cabezal de tal manera que la abrazadera quede en la ranura. Ajustar el ángulo. Ajustar la sujeción sobre el aparato atornillando la empuñadura . El montaje del tope de profundidad de perforación. Presionar los botones de bloqueo del tope (fig. A, pos. 8). Empujar el tope a la profundidad deseada, bloquear con el botón. Asegurarse que en la zona de perforación no hay cables eléctricos bajo tensión, caños, otras instalaciones de la vivienda. Si existe la sospecha o cuando localicemos las instalaciones cerca del lugar de perforación hay que de inmediato desconectar el circuito de alimentación. Perforación sin percusión Poner el selector del modo de trabajo en función de perforación, insertar la broca adecuado al material de trabajo. Colocar la broca sobre el material, encender el aparato. Perforación con percusión horizontal. La perforación de pequeños diámetros empezamos por poner la punta de la broca y un ligero apriete del aparato contra la pared. Las perforaciones profundas con las brocas largas requieren una gradación de la profundización. El largo de las brocas hay que elegir de tal manera paraque la broca que sigue entre a la mitad del orificio. Está prohibido iniciar la perforación con las brocas alargadas ya que es muy peligroso. Proporcionar la fuerza de apriete de tal manera para que durante el trabajo el mecanismo de percusión emita un sonido metálico. El apriete débil o demasiado fuerte empeora los efectos de perforación. Después de alcanzar la profundidad deseada disminuir el apriete y permitir la extracción de residuos del orificio. La efectividad de extraer los residuos se empeora a medida de que profundiza la perforación. Perforación con percusión vertical (en el techo) Se requiere usar una cubierta de goma para el polvo (el equipamiento no incluye la cubierta) La perforación en el techo sin protección de goma contra el polvo o cuando esté dañada puede puede producir daños al aparato. No se puede realizar trabajos en los que la herramienta de trabajo esté dirigida hacia arriba, si la protectora contra polvo no ha sido colocada o está dañada. Perforación vertical (en el suelo) En caso de ser necesario poner la empuñadura lateral en una posición adecuada para el proceso de perforación. El proceso de perforación hay que realizar en forma parecida a la de perforación horizontal. Sin embargo hay que tener en cuenta, que en la posición vertical la broca tiene una menor capacidad de extraer los residuos sobre todo en caso de perforaciones profundas y de grandes diámetros. Por eso se recomienda, dentro de lo posible, soplar o enjuagar frecuentemente el orificio. Los residuos que quedan en el orificio empeoran la calidad de la perforación, aumentan la temperatura de la broca y en consecuencia puede llevar a caer la placa de la broca o dañar el cabezal del martillo. Cincelado Para empezar el trabajo con el cincel hay que montar (de acuerdo con el punto 7 del Manual) el cincel y, luego colocar la perilla para seleccionar la función del trabajo para cincelado. El aparato funcionará con la percusión activada y la rotación apagada. Cambio de la dirección de giro No cambiar nunca la dirección de giro durante el trabajo, eso puede causar los daños al aparato. El selector del cambio de la dirección de giro (foto B, pos. 4) sirve para el cambio inmediato de la dirección de giro del cabezal. Para cambiar la dirección de giro hay que apagar el aparato (soltar el interruptor), poner el selector del El cambio de dirección de giro en la posición deseada y encender el aparato.

10. Los servicios diarios

Todos los mantenimientos y servicios así como el cambio de la punta de trabajo (accesorio), hay que realizar con la clavija retirada de la toma de corriente. Antes de cada puesta en marcha: Controlar los orificios de ventilación del motor para que no estén tapados o sucios Si es necesario, destaparlos (por ejemplo, con aire comprimido) o límpiarlos con un paño ligeramente humedecido con agua; No permitir que entre agua dentro del aparato. Después de cada uso: Retirar el enchufe de la fuente de alimentación para evitar un arranque accidental ocasionado por personas ajenas o durante el traslado. Almacenar la máquina fuera del alcance de los niños, dentro de lo posible en el embalaje original.

11. Partes y accesorios

Accesorios recomendados La herramienta eléctrica ONE + ALL puede equiparse con todas las baterías y cargadores de la línea ONE + ALL y cada herramienta (punta de trabajo) con portapuntas SDS Plus. Por favor, seguir las recomendaciones del fabricante de las puntas (accesorios) de trabajos. Para comprar repuestos y accesorios, comunicarse con el Servicio Dedra-Exim. Datos de contacto se pueden encontrar en la pág. 1 del manual Haciendo el pedido de repuestos por favor mencionar el Número de Serie del aparato que se encuentra en la placa de fabricación. Durante el periodo de garantía las reparaciones se hace en base de las condiciones descritas en la Carta de Garantía. La pieza de reclamo, por favor entregar al servicio en el lugar de compra (el vendedor está obligado a recibir la pieza de reclamo), o enviarla al Servicio Central DEDRA - EXIM. Pedimos adjuntar la Carta de Garantía emitida por el Importador. Sin este documento el arreglo será tratado como el servicio fuera de garantía. Después del periodo de garantía los arreglos se realizan en el Servicio Central. El producto dañado hay que enviar al Servicio (el costo de envío cubre el usuario).

12. Auto reparaciones

PROBLEMAS CUASA SOLUCIÓN El aparato no funciona El interruptor dañado. Mandar el aparato al servicio. La batería descargada Cargar la batería La batería mal montada Montar correctamente El aparato arranca con dificultades La batería descargada Cargar bien la batería Excedidos los parámetros admisibles del funcionamiento Disminuir la carga de la herramienta eléctrica El motor se recalienta. Los orificios de ventilación están tapados Limpiar los orificios Excedidos los parámetros admisibles del funcionamiento Apagara la herramienta eléctrica, dejar de trabajar hasta que se enfríe completamente el taladro- atornillador Demasiada presión ejercitada sobre la herramienta Disminuir la carga de la herramienta eléctrica

13. Equipamiento del aparto

Equipamiento: Martillo rotativo con percusión 18V DED7048 – 1 unidad

14. Información para los usuarios sobre la retirada

de equipos eléctricos y electrónicos (referente a los hogares) El símbolo presentado en los productos o en la documentación adjuntada a ellos informa que los equipos eléctricos o electrónicos sin funcionar no se pueden tirar junto con otros residuos. El procedimiento adecuado en caso de que sea necesario neutralizarlos, usar nuevamente o recuperar sus subconjuntos, consiste en entregar el equipo a un punto de recogida especializado, donde será recogido gratuitamente. Las autoridades locales prestan información sobre la localización de los puntos de recogida de los equipos desgastados, p.ej. en sus páginas web.. Un desecho adecuado del equipo permite mantener los recursos valiosos y evitar un impacto negativo en la salud y el medio ambiente, que puede correr peligro por un tratamiento inadecuado de los residuos. Un desecho incorrecto de los residuos está sujeto a penalizaciones previstas por las correspondientes disposiciones locales. Usuarios de los países de la Unión Europea En caso de que sea necesario desechar los equipos eléctricos o electrónicos, rogamos contacten con el punto de venta más cercano o con el proveedor que les prestará más información. Desecho de equipos en los países fuera de la Unión Europea Tal símbolo concierne sólo a los países de la Unión Europea. En caso de que sea necesario desechar el presente producto, rogamos contacten con las autoridades locales o con el vendedor para obtener información sobre el procedimiento adecuado.

15. Indice de las piezas para el esquema del

Parte trasera de la Carcasa del motor

Rodamiento de agujas

Arandela de engrase del rodamiento

Conjunto de engranaje

Rodamientos de agujas HK1010

Embrague de seguridad

Cubierta del indicador luminoso

Carcasa la parte derecha

Casquillo de fijación

Carcasa la parte derecha

Hoja de garantía Para Nº. De catálogo: Número de serie: ..................................................... (en lo sucesivo, denominado Producto) Fecha de compra: …………………………………. Sello del vendedor: ………………….. Fecha y firma del vendedor: ................................................ Declaración del Usuario: Confirmo, que he sido instruido sobre las condiciones de garantía y las consecuencias por no cumplir las indicaciones que contiene este manual y la hoja de garantía. Las condiciones de esta garantía son conocidas por mí, y las confirmo con mi propia firma:

Fecha y lugar firma del Usuario

I. Responsabilidad por el Producto:

2. En las condiciones determinados en la presente Hoja de Garantía se otorga

la garantía al Producto procedente de la distribución del garante.

3. La responsabilidad de la garantía cubre solo los defectos causados por

causas inherentes al producto en el momento de su entrega al usuario.

4. Con esta garantía el Usuario obtiene el derecho a la reparación gratuita del

Producto, si el defecto fue revelado durante el período de garantía. El modo de reparación del Producto (el método de ejecución de la reparación) depende de la decisión del Garante. En caso de comprobar, por el Garante, que no hay posibilidad de realizar la reparación, El Garante se reserva el derecho de reemplazar el artículo defectuoso o el Producto completo sin defectos, reducir el precio del Producto o rescindir del contrato.

5. En relación con el Usuario que no es un consumidor en el sentido de la Ley

de 23 de abril de 1964. El Código Civil, de la responsabilidad del Garante por los daños resultantes de esta garantía y / o en relación con su celebración y rendimiento, independientemente del título legal, se limita al valor máximo del Producto defectuoso.

II. Periodo de garantía:

Elementos que abarca la garantía. Duración de la protección de la garantía DED7048 24 meses, contando desde la fecha de compra que aparece en la presente Hoja de garantía

III. Condiciones para el uso de la garantía:

1. Presentación por parte del Usuario de la Hoja de Garantía completada del

Producto y comprobación por parte del Usuario de las circunstancias de la compra del Producto, por ejemplo presentando un recibo, factura, etc. para realizar una reclamación de manera eficiente, se recomienda que el Usuario suministre junto con el Producto todos los elementos especificados en el "Equipamiento" del Producto en el Manual de instrucciones.

2. El cumplimiento de las indicaciones que contiene el Manual de instrucciones

por parte del Usuario.

3. La Garantía abarca únicamente el territorio de la República de Polonia y UE.

IV. La garantía no cubre defectos del Producto que surjan en

particular como resultado de:

1. Incumplimiento de las condiciones presentadas del Manual de instrucciones

por parte del Usuario, en particular en el marco del uso correcto, mantenimiento y limpieza;

2. Uso de los productos de limpieza por parte del Usuario o el mantenimiento

3. Almacenamiento y el transporte incorrecto del Producto por parte del Usuario;

4. Cambios no autorizados y / o alteraciones del Producto por parte del Usuario,

que no fueron acordados con el Garante;

5. Uso de los productos de limpieza por parte del Usuario o el mantenimiento

incorrecto; En relación con el Usuario que no es un consumidor en el sentido de la Ley de 23 de abril de 1964. Código Civil, pierde la garantía el Producto, en el cual:

1. el número de serie, fechas y placas del fabricante fueron sacadas, cambiadas

o dañadas por el Usuario;

2. Los precintos fueron dañados o poseen marcas de ser manipulados por el

Usuario. ¡Atención! Actividades vinculadas con el mantenimiento diario del Producto, que surgen del Manual de instrucciones y el Usuario las realiza por su propia cuenta.

V. Procedimiento de reclamo:

1. En caso de comprobar el funcionamiento incorrecto del Producto, antes de

presentar el reclamo, hay que asegúrese de que todas las actividades especificadas en particular en el Manual del Usuario se hayan llevado a cabo correctamente.

2. Se recomienda presentar el reclamo de inmediato, preferiblemente dentro

de los 7 días a partir de la fecha de notar el defecto del Producto.

3. En relación con el Usuario que no es un consumidor en el sentido de la Ley

de 23 de abril de 1964. El Código Civil pierde los derechos resultantes de esta garantía en el caso de no presentar un reclamo dentro de los 7 días.

4. El reclamo se puede presentar, entre otros; en el momento de la compra

del Producto, en un servicio de garantía o por escrito a la siguiente dirección: Dedra Exim Sp. z o.o. 3 Maja 8, 05-800 Pruszków.

12. El usuario puede presentar un reclamo utilizando el formulario disponible

en el sitio web www.dedra.pl. („Formulario de reclamo de la garantía”). Las direcciones de servicio para cada país están disponibles en la página www.dedra.pl. En caso de ausencia del servicio de garantía en un país determinado, las reclamaciones de garantía deben enviarse a la siguiente dirección: Dedra Exim Sp. z o.o. 3 Maja 8, 05-800 Pruszków

5. Teniendo en cuenta la seguridad del Usuario, está prohibido utilizar el

Producto defectuoso. ¡Atención!: Usar un Producto defectuoso es peligroso para la salud y la vida del Usuario.

6. Las obligaciones derivadas de la garantía se cumplirán dentro de los 14

días hábiles a partir de la fecha de entrega del Producto reclamado por el Usuario.

7. Antes de entregar el Producto defectuoso, se recomienda limpiarlo

8. Se recomienda proteger cuidadosamente el producto reclamado contra

daños durante el tránsito (se recomienda entregar el Producto reclamado en el embalaje original)

9. El período de garantía se extiende por el tiempo durante el cual debido a

un defecto del Producto cubierto por la garantía, el Usuario no pudiera usarlo.

10. La garantía no excluye, limita o suspende los derechos del Usuario que

surgen de las disposiciones de la garantía por defectos en el artículo vendido. Traducción del manual de instrucciones original RO Cuprinsul
