MANUAL DE USUARIO Opera 10 DB Technologies

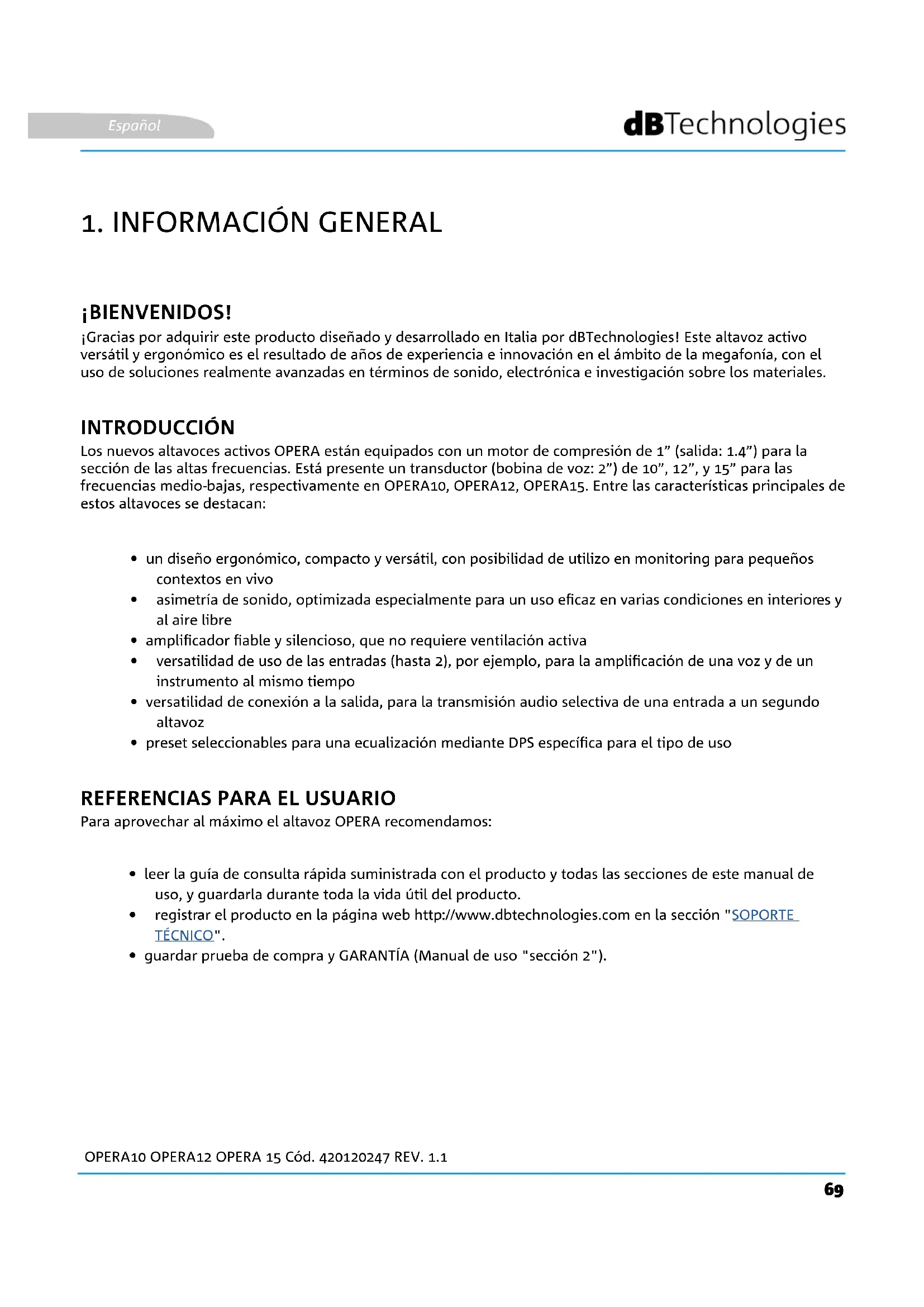

1. INFORMACIÓN GENERAL

¡BIENVENIDOS! INTRODUCCIÓN

REFERENCIAS PARA EL USUARIO

¡Gracias por adquirir este producto diseñado y desarrollado en Italia por dBTechnologies! Este altavoz activo versátil y ergonómico es el resultado de años de experiencia e innovación en el ámbito de la megafonía, con el uso de soluciones realmente avanzadas en términos de sonido, electrónica e investigación sobre los materiales. Los nuevos altavoces activos OPERA están equipados con un motor de compresión de 1” (salida: 1.4”) para la sección de las altas frecuencias. Está presente un transductor (bobina de voz: 2”) de 10”, 12”, y 15” para las frecuencias medio-bajas, respectivamente en OPERA10, OPERA12, OPERA15. Entre las características principales de estos altavoces se destacan: Para aprovechar al máximo el altavoz OPERA recomendamos:

• un diseño ergonómico, compacto y versátil, con posibilidad de utilizo en monitoring para pequeños contextos en vivo

• asimetría de sonido, optimizada especialmente para un uso ecaz en varias condiciones en interiores y al aire libre

• amplicador able y silencioso, que no requiere ventilación activa

• versatilidad de uso de las entradas (hasta 2), por ejemplo, para la amplicación de una voz y de un instrumento al mismo tiempo

• versatilidad de conexión a la salida, para la transmisión audio selectiva de una entrada a un segundo altavoz

• preset seleccionables para una ecualización mediante DPS especíca para el tipo de uso

• leer la guía de consulta rápida suministrada con el producto y todas las secciones de este manual de uso, y guardarla durante toda la vida útil del producto.

• registrar el producto en la página web http://www.dbtechnologies.com en la sección "SOPORTE TÉCNICO".

• guardar prueba de compra y GARANTÍA (Manual de uso "sección 2"). Español70 OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1 CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO DIMENSIONES

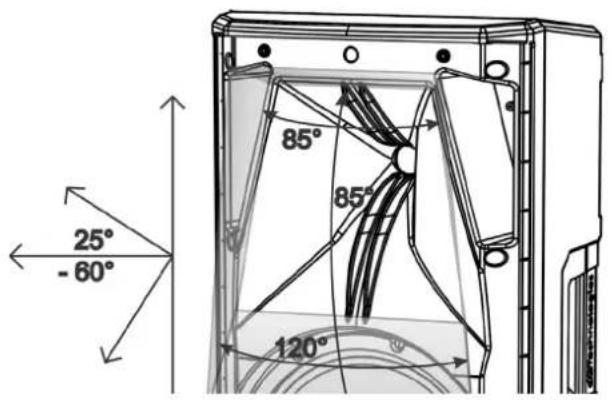

DISTRIBUCIÓN DEL SONIDO

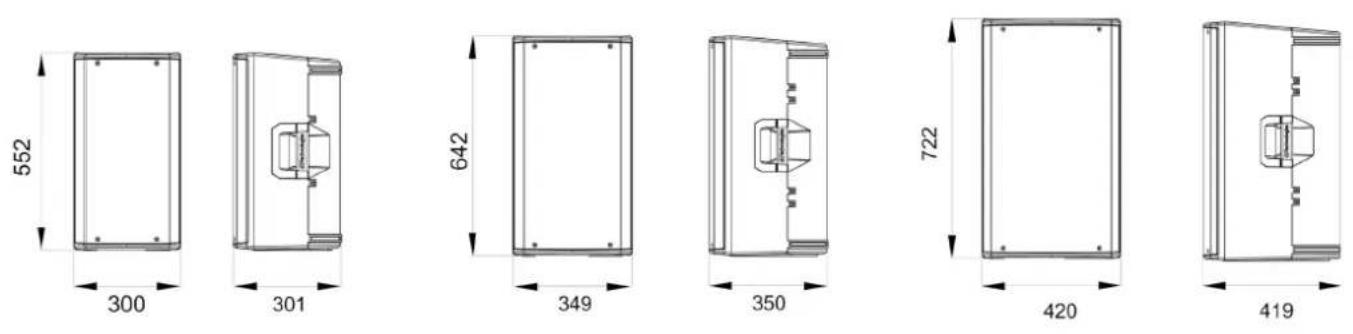

La serie OPERA ha sido diseñada prestando especial atención a la optimización del peso y de las dimensiones totales. El gabinete es lo más liviano posible pero resistente, e incorpora 2 asas, una lateral y una superior, para poderlo manejar fácilmente. Para una rápida comparación de los 3 modelos, las medidas totales son: OPERA10 - 300 mm (L), 552 mm (A), 301 mm (P) OPERA12 - 349 mm (L), 642 mm (A), 350 mm (P) OPERA15 - 420 mm (L), 772 mm (A), 419 mm (P) La apertura especial de la trompeta esquematizada en la gura, es igual para los 3 modelos. En horizontal, la distribución se diferencia entre el valor de 85° (parte superior) y 120° (parte inferior). Esta característica optimiza la emisión del sonido, por ejemplo, en la instalación vertical en ambientes reverberantes. La apertura vertical total (85°) es asimétrica, otra vez para reforzar la ecacia sonora de la trompeta con una distribución especíca. Considerar estos datos en caso de un posible uso con función monitoring o en el posicionamiento horizontal (de pared) del altavoz, para calcular la correcta distribución en el ambiente. Español71 OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1 CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL El amplicador digital clase D es el corazón de la serie OPERA. El sistema es silencioso, puesto que no requiere refrigeración ventilada. El control del sistema es encargado a un poderoso DSP especíco que controla varios parámetros. La potencia de amplicación sonora es de 600 W RMS para todos los modelos. El panel del DIGIPRO G3 cuenta con: ¡ATENCIÓN!

• Proteger el módulo de la humedad.

• No intentar abrir el amplicador de ninguna manera.

• En caso de funcionamiento incorrecto, quitar inmediatamente la alimentación desconectando el módulo de la red y contactar con un técnico autorizado.

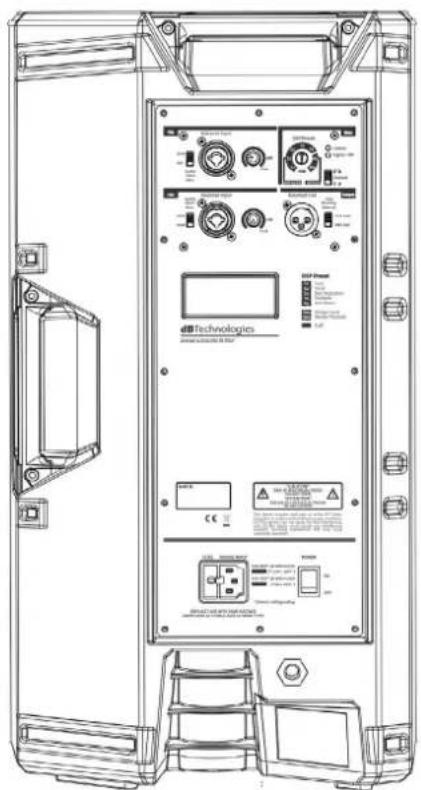

• Sección de Entradas y Control

• Sección de Alimentación Español

• Nunca quitar la rejilla frontal de protección del producto. Para evitar el riesgo de descarga eléctrica, en caso de daños accidentales o si se debe sustituir la rejilla de protección (en el servicio de asistencia), desconectar inmediatamente la fuente de ali- mentación. Nunca conectar la fuente de alimentación de red cuando la rejilla no se encuentre colocada. ¡ATENCIÓN!72 OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1 ¡ATENCIÓN! No utilizar el altavoz durante mucho tiempo si el LED Limiter está encendido jo o parpadea constantemente, porque éste indica un funcionamiento en condiciones de distorsión con tensión excesiva.

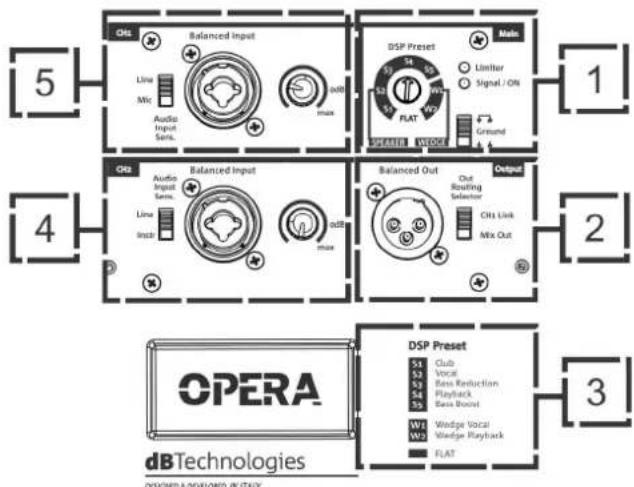

SECCIÓN DE ENTRADAS Y CONTROL

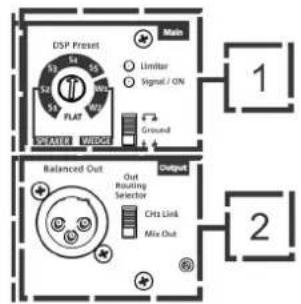

1. SECCIÓN DE CONFIGURACIÓN GENERAL “Main”

Comprende el mando giratorio de 8 posiciones “DSP Preset”, los LED de señalización “Limiter” y “Signal / ON”, el interruptor de “ground lift”.

Equipada con conector para cable balanceado (XLR), incluye el selector “Out Routing Selector”, necesario para diferenciar las entradas a la salida en caso de conexión a un segundo altavoz.

3. DSP PRESET - TABLA

Los preset seleccionables se indican en esta tabla como recordatorio. Preset recomendados para el uso normal: S1 - Club, indicado en ambiente medio-pequeño en interiores S2 - Vocal, para una optimización de reproducción o ejecución vocal S3 - Bass reduction, con atenuación de las frecuencias bajas, para el uso en ambientes reverberantes S4 - Playback, optimizado para la reproducción musical (por ejemplo, desde lector MP3) S5 - Bass boost, indicado para resaltar las frecuencias bajas Preset recomendados para el uso monitor (wedge): W1 - Wedge Vocal, para usar con posición monitor (wedge) y ejecución vocal W2 - Wedge Playback, para usar con posición monitor (wedge) y reproducción de un programa musical Preset que elimina la ecualización: FLAT - se debe seleccionar si no se desea ninguna ecualización Español

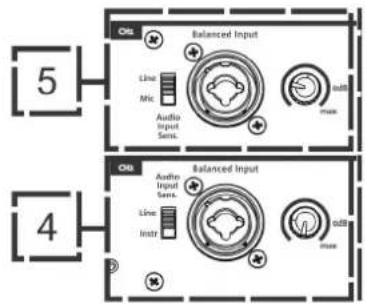

4. SECCIÓN DE ENTRADA “CH2”

Provista de conector Combo para conectar cables con conectores XLR y TRS (balanceados y no balanceados), comprende la regulación del nivel de canal y un interruptor para adaptar la entrada a una impedancia a nivel de línea (“Line”), o a una impedancia alta (“Instr”), como por ejemplo en el caso de una guitarra o un bajo.

5. SECCIÓN DE ENTRADA “CH1”

Provista de conector Combo para conectar cables con conectores XLR y TRS (balanceados y no balanceados), comprende la regulación del nivel de canal y un interruptor para adaptar la impedancia a nivel de línea (“Line”) o de micrófono ("Mic").73 OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1 ¡ATENCIÓN! Utilizar solo cables de alta calidad e íntegros. El uso de cables de escasa calidad o dañados podría comprometer el funcionamiento del altavoz.

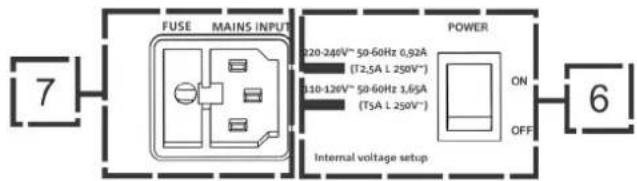

7. ENTRADA DE ALIMENTACIÓN "MAINS INPUT"

Entrada para conector VDE, para la conexión a la red eléctrica de línea.

SECCIÓN DE ALIMENTACIÓN

CONEXIÓN DE LAS ENTRADAS

Comprobar que el contenido del embalaje del altavoz OPERA 10 \ OPERA 12 \ OPERA 15 sea completo. El embalaje contiene:

• cable de alimentación VDE

• guía de consulta rápida y documentación de garantía

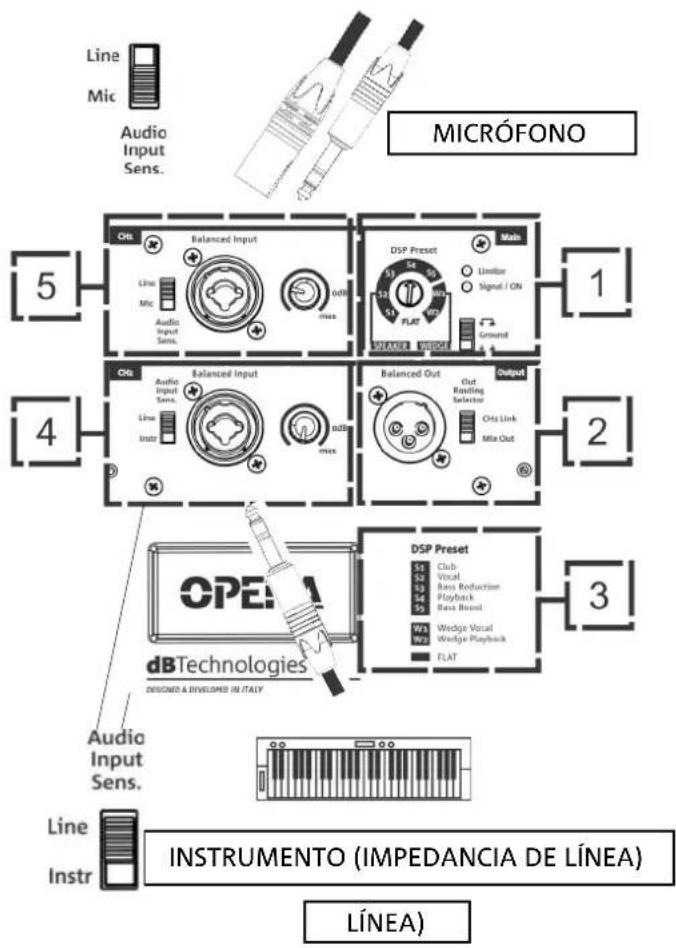

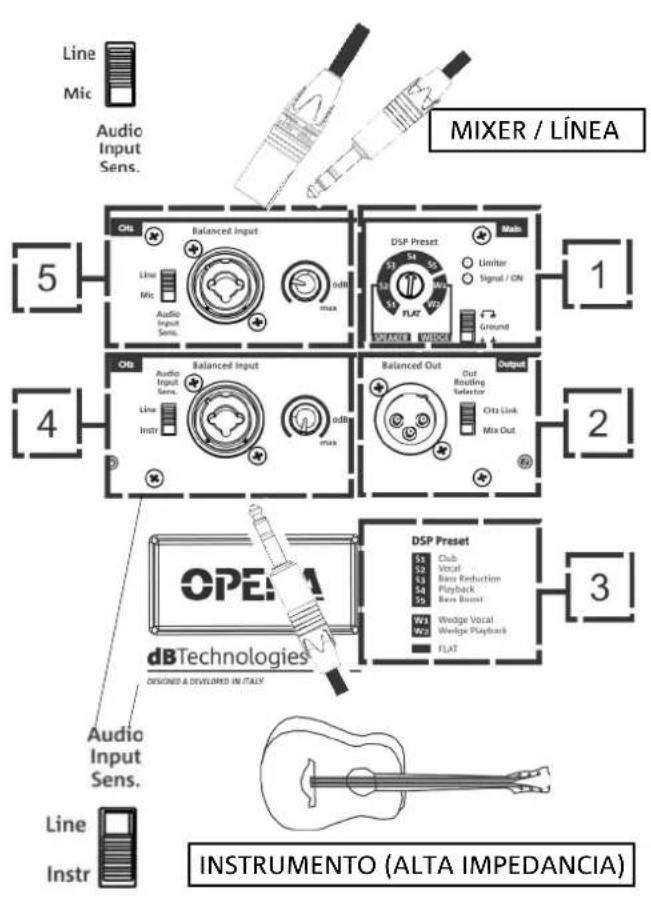

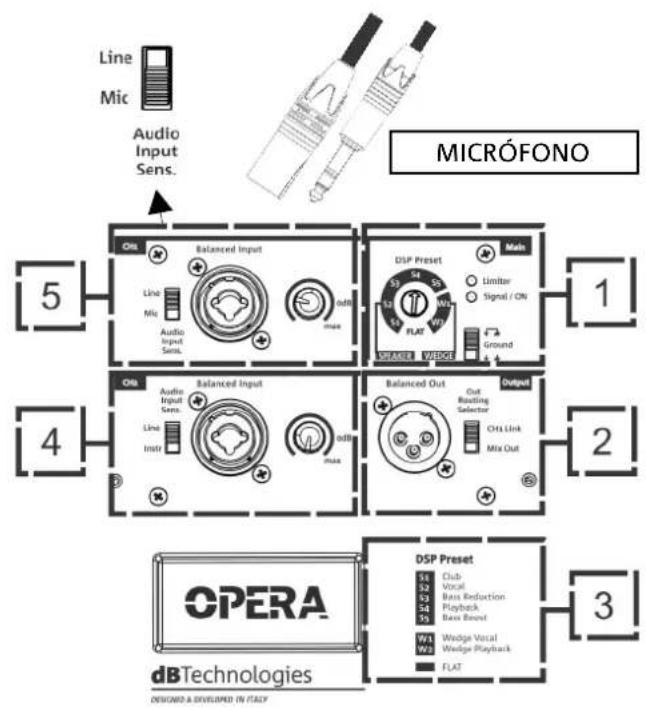

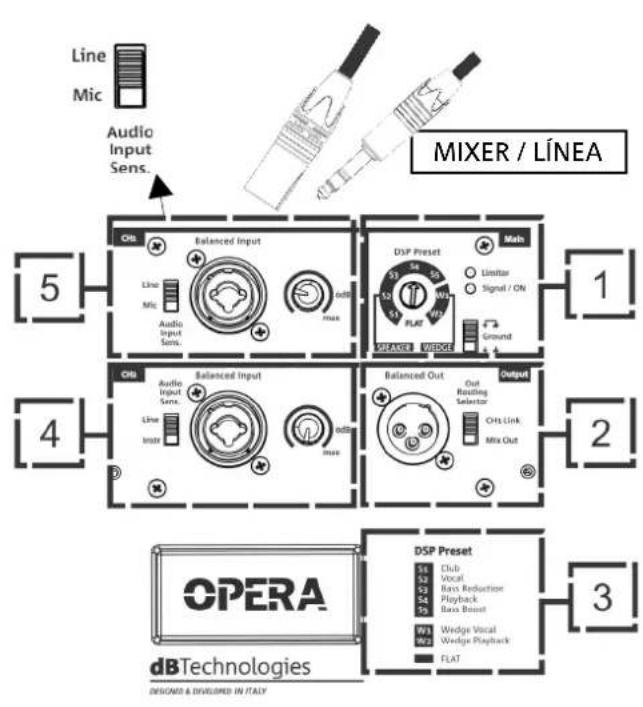

MICRÓFONO INSTRUMENTO (ALTA IMPEDANCIA) INSTRUMENTO (IMPEDANCIA DE LÍNEA) LÍNEA) Es posible conectar hasta 2 entradas en la sección de entrada y control en la parte trasera del altavoz. Aquí se muestran solo algunos ejemplos de conguración de uso (1 entrada y 2 entradas). CH1 (5): es posible conectar una entrada mediante cable con conector no balanceado o balanceado (TRS, XLR). Seleccionar de manera oportuna el tipo de entrada con el selector Input Sensitivity Switch. En particular, en caso de entrada microfónica, seleccionar “MIC”. CH2 (4): es posible conectar una entrada mediante cable con conector no balanceado o balanceado (TRS, XLR). Seleccionar de manera oportuna el tipo de entrada con el selector Input Sensitivity Switch. En particular, en caso de entrada de alta impedancia, como la de un bajo o una guitarra, seleccionar “Instr”. En cambio, instrumentos o aparatos con impedancia de línea (como por ejemplo un teclado o un reproductor estéreo) necesitan la conguración “LINE”. Ajustar el nivel de cada canal conectado. Una vez efectuada la conexión de las entradas, seleccionar el preset DSP correcto (1). En caso de problemas relacionados a zumbidos de retorno a masa, es posible resolver este inconveniente moviendo el selector correspondiente (1) en la posición correcta ilustrada aquí.76 OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

• Conectar el cable de alimentación a la toma (7) y luego presionar el selector (6) de encendido en la posición ON. El led del limitador (1) parpadea brevemente.

CONEXIÓN DE LA ALIMENTACIÓN

ALIMENTACIÓN ¡ATENCIÓN! Usar solo cables de calidad. Sustituir los cables que estuvieran dañados, para evitar funcionamientos incorrectos y una escasa calidad del sonido. CONEXIÓN DE LAS SALIDAS ENTRE VARIOS MÓDULOS (transmisión de la señal de audio) Es posible la conexión de la salida de un altavoz OPERA a otro altavoz, utilizando un cable con conector balanceado XLR, que conecte la salida (2) del primer altavoz a la entrada (5) o (4) del segundo altavoz. Congurar el selector correspondiente en la posición “LINE”. El selector Out Routing Selector (2) en la posición “CH1 link” permite transmitir al segundo altavoz solo la señal procedente del canal CH1 (5). En la posición “Mix Out”, el mixing de los canales CH1 (5) y CH2 (1). Français77 OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1

3. EJEMPLOS DE INSTALACIÓN

• No se admiten tipos de instalación diferentes de los ilustrados aquí.

• No usar en ningún caso las asas del altavoz para colgarlo

• Comprobar siempre que el posicionamiento sea estable y que la instalación no represente una fuente de peligro para personas, animales o cosas

INSTALACIÓN EN SOPORTE

INSTALACIÓN SOBRE SUBWOOFER

1 altavoz OPERA se puede montar en un trípode de soporte opcional estándar con poste de 35 mm de diámetro. La altura máxima admitida entre la base del altavoz y el suelo es 140 cm para OPERA 10, 130 cm para OPERA 12, 120 cm para OPERA 15. ¡ATENCIÓN!

• Utilizar un soporte de dimensiones idóneas, con el pie central hacia adelante para garantizar una estabilidad adecuada. Mediante la instalación con el accesorio DS-2S, es posible utilizar 1 OPERA directamente sobre subwoofer equipado con oricio M20. Es necesaria una jación mecánica suplementaria o una jación con correas para sujetar la instalación correctamente. Español

INSTALACIÓN SOBRE SUBWOOFER CON POSTE

Es posible usar un solo altavoz montado en un poste de 35 mm de diámetro. La altura máxima admitida entre la base del altavoz y el suelo es 140 cm para OPERA10. Para OPERA 12 130 cm. Para OPERA15 120 cm. Es necesaria una jación mecánica suplementaria o una jación con correas para sujetar la instalación correctamente.78 OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1 Español En algunos casos los altavoces de la serie OPERA se pueden utilizar como monitores para pequeños contextos en vivo. En este caso se colocan en posición horizontal en el lado inclinado. Es preciso recordar las características de distribución acústica indicadas en la sección correspondiente. Usar las conguraciones DSP adecuadas, como indica la tabla “DSP preset” para la modalidad wedge (W1, W2, o FLAT). INSTALACIÓN WEDGE (MONITORING) Los modelos OPERA se pueden instalar en la pared en posición vertical o horizontal, mediante los accesorios WB-OP10, WB-OP12, WB-OP15, que se deben usar respectivamente con OPERA10, OPERA12, OPERA15. Para más información, consultar las instrucciones relativas a estos accesorios. INSTALACIÓN EN LA PARED CON SOPORTES Los modelos OPERA se pueden instalar en Trusses en posición vertical o horizontal, mediante los accesorios WB-OP10, WB-OP12, WB-OP15, que se deben usar respectivamente con OPERA10, OPERA12, OPERA15. Estos accesorios permite el uso de ganchos Aliscaff (no incluidos) para esta conguración particular. Para más información, consultar las instrucciones relativas a estos accesorios. INSTALACIÓN EN TRUSS CON SOPORTES Y ALISCAFF

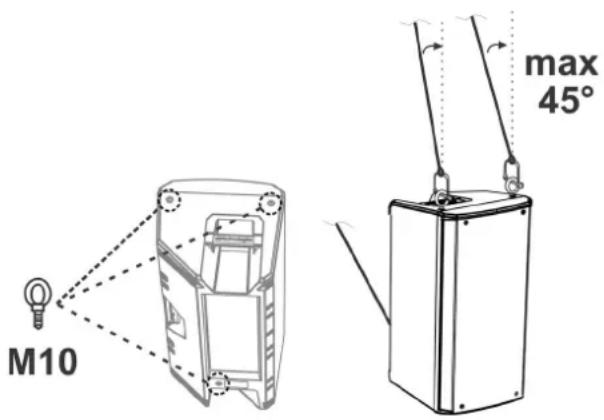

INSTALACIÓN CON GANCHOS

EYEBOLT Es posible instalar el altavoz utilizando ganchos eyebolt (armellas). El posicionamiento se ilustra en la gura lateral, donde el eyebolt trasero permite regular el ángulo nal (MÁX. 45°).79 OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1 Para un montaje rápido están disponibles como opcionales los siguientes accesorios:

• Soporte de pared OP-WB10, OP-WB12, OP-WB15, respectivamente para OPERA10, OPERA12, OPERA15

• Rain Cover RC-M1, válido para todos los modelos SOPORTES RAIN COVER Español Para más información, consultar los manuales correspondientes.

• ¡Nunca utilizar las asas para colgar el altavoz! ¡ATENCIÓN! SSB2

5. RESOLUCIÓN DE PROBLEMAS

1. Comprobar la presencia correcta de la alimentación general del sistema.

2. Comprobar que el cable de alimentación con conector VDE esté conectado correctamente.

1. Comprobar que las conexiones en entrada de la señal audio (CH1 y/o CH2) se hayan efectuado

2. Comprobar que los cables utilizados no estén dañados.

3. Comprobar que el mixer o la fuente de audio esté encendida y muestre claramente la presencia de una

4. Comprobar que los niveles de las entradas (CH1 y/o CH2) sean adecuados.

1. Ajustar antes el volumen de la fuente, luego llevar la ganancia de las entradas (CH1 y/o CH2) a un nivel

adecuado. Comprobar que los cables utilizados no estén dañados, y sustituirlos si es necesario (un cable dañado puede causar una pérdida o alteración de la señal).

2. Comprobar que las conguraciones de selección de la entrada (CH1 --> Mic/Line, CH2 --> Line/Instr) sean

correctas con respecto a la fuente

3. Comprobar que las conguraciones de “DSP” preset sean adecuadas para el uso seleccionado.

El difusor no se enciende: El difusor se enciende pero no emite sonidos: El altavoz emite un sonido insuciente o distorsionado: Español

1. Desconectar todos los dispositivos conectados y apagar la alimentación.

2. Comprobar que el selector Ground Lift esté congurado correctamente.

3. Comprobar que los cables de conexión no estén dañados.

4. Efectuar las conexiones de nuevo y encender el altavoz.

AMPLIFICADOR Tipo: Respuesta en frecuencia [-10dB]: Tipo: HF motor de compresión (salida): Máx. SPL: Directividad: LF Bobina de voz: Respuesta en frecuencia [-3dB]: Clase de amplicación: LF: HF Bobina de voz: Frecuencia de crossover (24 dB/oct): Altavoz activo de 2 vías

Clase D 10” (OPERA10) / 12” (OPERA12) / 15” (OPERA15) 1.4" 2000 Hz (OPERA10/OPERA12) - 1800 Hz (OPERA15) Español Cobertura (HxV):82 OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1 Potencia de amplicación RMS: Potencia de pico: 600 W 1200 W PROCESADOR ENTRADAS Regulador interior: Entradas: Salidas: Convertidor A/D D/A: DSP 56 bits 1x Combo (XLR/Jack) balanceado/no balanceado 24 bits/48 kHz 1x XLR link OUT Peak, RMS, Térmico Español Limitador: Alimentación: 1x Combo (XLR/Jack) balanceado/no balanceado ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN) ** NOTA PARA EL INSTALADOR: Valores que se reeren a 1/3 de la potencia, en condiciones pesadas de funcionamiento (programa musical con frecuente clipping e intervención del limiter). Se recomienda el dimensionamiento según estos valores en caso de instalaciones y tours profesionales. Absorción a 1/8 de la potencia en condiciones medias de uso (*):

0.92 (230 V) - 1.65 (115 V)

Absorción a 1/3 de la potencia en condiciones máximas de uso (**): Absorción con altavoz encendido en ausencia de señal (idle):

• NOTA PARA EL INSTALADOR: Valores que se reeren a 1/8 de la potencia, en condiciones medias de funcionamiento (programa musical con clipping raro o ausente). Para cualquier tipo de conguración, se recomienda considerar los valores mínimos de dimensionamiento. INTERFAZ USUARIO Controles: Control niveles, selector ground lift, mando giratorio DSP preset 8 posiciones83 OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1 DIMENSIONES Material: Polipropileno PP reforzado Rejilla: Posibilidad para y-bar: Acero pintado / procesado CNC

Ancho: Asas: Profundidad: Altura: Montaje en poste: Peso: 1 superior / 1 inferior con interfaz IR Sí, 36 mm Características, especicaciones y aspecto de los productos pueden cambiar sin previo aviso. dBTechnologies se reserva el derecho de modicar o mejorar el diseño o la fabricación sin asumir la obligación de modicar o mejorar también los productos realizados anteriormente. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail] Español 300 mm (OPERA10) 349 mm (OPERA12) 420 mm (OPERA15) 301 mm (OPERA10) 350 mm (OPERA12) 419 mm (OPERA15) 552 mm (OPERA10) 642 mm (OPERA12) 722 mm (OPERA15) 12,3 kg (OPERA10) 14,3 kg (OPERA12) 18,3 kg (OPERA15)
