Opera 10 - Altoparlante DB Technologies - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassa attiva a 2 vie
Marca	DB Technologies
Modello	Opera 10
Dimensioni (L x A x P)	300 x 552 x 301 mm
Peso	12,3 kg
Amplificatore	Classe D, 600 W RMS, 1200 W di picco
Risposta in frequenza (-10 dB)	58 Hz - 20 kHz
SPL max	128 dB
Trasduttore alta frequenza	Driver a compressione 1", bobina 1,4"
Trasduttore bassa frequenza	10", bobina 2"
Frequenza di crossover	2000 Hz (24 dB/ottava)
Direttività	Verticale asimmetrica, orizzontale differenziata
Copertura (H x V)	85°/120° x 80° (+15°/-65°)
Preset DSP	8 posizioni: Club, Vocale, Riduzione bassi, Riproduzione, Boost bassi, Cuneo vocale, Cuneo riproduzione, Flat
Ingressi	2 x Combo XLR/Jack bilanciato/sbilanciato
Uscita	1 x Uscita link XLR
Alimentazione elettrica	VDE, consumo 0,92 A (230 V) a 1/8 potenza, 2,25 A (230 V) a 1/3 potenza
Materiale del cabinet	Polipropilene PP rinforzato
Griglia di protezione	Acciaio verniciato / lavorazione CNC
Maniglie	1 superiore, 1 inferiore con interfaccia IR
Installazione	Su asta (palo 35 mm), su subwoofer (DS-2S), a parete (WB-OP10), su traliccio, golfari
Accessori opzionali	Staffa a parete, copertura antipioggia
Sicurezza	Non smontare la griglia, non aprire l'amplificatore, utilizzare cavi di qualità
Garanzia	Vedere la documentazione fornita con il prodotto

Domande frequenti - Opera 10 DB Technologies

Come collegare un microfono alla cassa Opera 10?

Utilizzare l'ingresso CH1 (Combo XLR/Jack) e regolare il selettore Input Sensitivity su Mic. Regolare il livello del canale.

Come collegare uno strumento musicale (chitarra, basso)?

Utilizzare l'ingresso CH2 (Combo XLR/Jack) e regolare il selettore Input Sensitivity su Instr per un'impedenza alta. Per una tastiera o lettore MP3, selezionare Line.

Come collegare due casse Opera in cascata?

Collegare l'uscita XLR link Out della prima cassa all'ingresso (CH1 o CH2) della seconda. Utilizzare il selettore Out Routing per scegliere CH1 link (solo CH1) o Mix Out (mix dei due canali). Regolare il selettore di ingresso della seconda cassa su Line.

Cosa fare se la cassa non si accende?

Verificare che il cavo di alimentazione VDE sia correttamente collegato e che la presa di corrente sia sotto tensione. Se il problema persiste, contattare un riparatore autorizzato.

Cosa fare se la cassa si accende ma non emette alcun suono?

Verificare le connessioni di ingresso (CH1/CH2), lo stato dei cavi, che la sorgente audio sia attiva e che i livelli dei canali siano sufficienti. Assicurarsi che il DSP Preset non sia in una posizione in cui il segnale è tagliato.

Come risolvere un suono insufficiente o distorto?

Regolare prima il volume della sorgente, poi il guadagno degli ingressi. Verificare che i cavi non siano danneggiati e che i selettori Mic/Line e Line/Instr corrispondano alla sorgente. Provare un altro DSP Preset adatto all'uso.

Come utilizzare la cassa come monitor da palco (wedge)?

Posizionare la cassa orizzontalmente sul lato inclinato. Selezionare un preset DSP in modalità wedge: W1 (Wedge Vocale) o W2 (Wedge Riproduzione). Consultare le specifiche di copertura acustica.

Quali sono i preset DSP disponibili e a cosa servono?

I preset sono: S1 Club (interno piccolo/medio), S2 Vocale (voce), S3 Riduzione bassi (riverbero), S4 Riproduzione (musica), S5 Boost bassi (bassi accentuati), W1 Wedge Vocale, W2 Wedge Riproduzione e FLAT (senza equalizzazione).

Come installare la cassa su un'asta?

Utilizzare un supporto treppiede con palo da 35 mm di diametro. L'altezza massima tra la base della cassa e il suolo è di 140 cm per Opera 10. Garantire la stabilità e posizionare il piede centrale in avanti.

Come eliminare un ronzio di fondo?

Scollegare tutte le sorgenti, verificare che il selettore Ground Lift sia in posizione adatta (sollevato se necessario) e che i cavi non siano danneggiati. Ricollegare progressivamente.

MANUALE UTENTE Opera 10 DB Technologies

MANUALE D'USO - Sezione 1

Le avertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".

1. INFORMAZIONI GENERALI 5

BENVENUTI 5

PANORAMICA INTRODUTTIVA 5

RIFERIMENTI PER L'UTENTE 5

CARATTERISTICHE MECCANICHE ED ACUSTICHE 6

DIMENSIONI 6

COPERTURA ACUSTICA 6

CARATTERISTICHE DELLA SEZIONEDI AMPLIFICAZIONE EDI CONTROLLLO 7

SEZIONEDI INPUT,OUTPUTEDI CONTROLLO 8

SEZIONEDI ALIMENTAZIONE 9

CONTENUTO DELLA CONFEZIONE 10

UTILIZZO 10

COLLEGAMENTO DEGLI INGRESSI 10

COLLEGAMENTO DELL'ALIMENTAZIONE 12

COLLEGAMENTO DELLE USCITE FRA PIU MODULI (rilancio del segnale audio) 12

3. ESEMPI DI UTILIZZO 13

INSTALLAZIONE SU STATIVO 13

INSTALLAZIONE SU SUBWOOFER 13

INSTALLAZIONE SU SUBWOOFER CON PALO 13

UTILIZZO WEDGE (MONITORING) 14

INSTALLAZIONE A MURO CON STAFFE 14

INSTALLAZIONE SU AMERICANA CON STAFFE ED ALISCAFF 14

INSTALLAZIONE CON GOLFARI 14

4 ACCESSORI 15

5.RISOLUZIONE DEI PROBLEMI 16

6. SPECIFICHE TECNICHE 17

GENERALE 17

DATI ACUSTICI 17

AMPLIFICATORE 17

PROCESSOR 18

INTERFACCIA UTENTE 18

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE) 18

DIMENSIONI 19

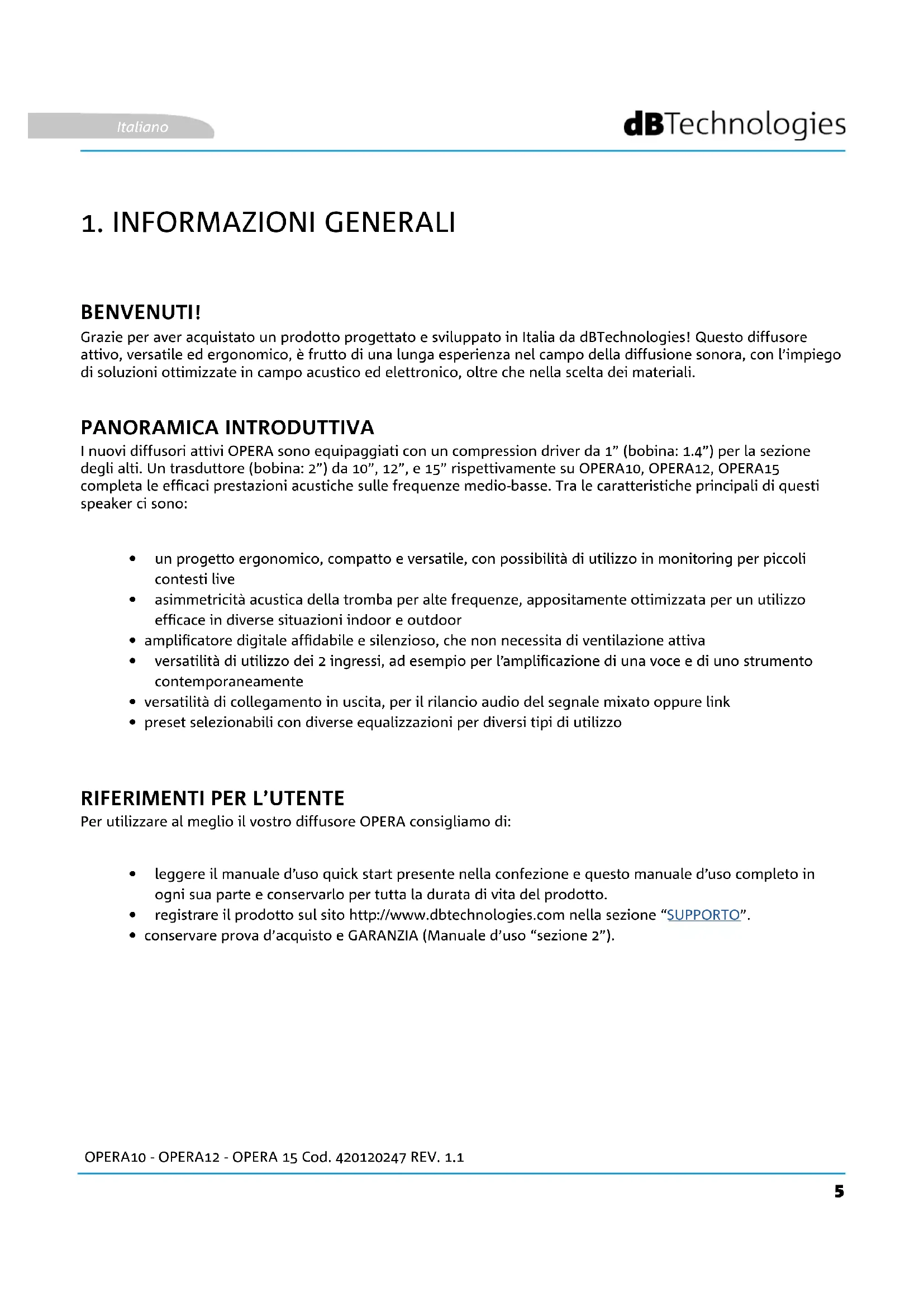

1. INFORMAZIONI GENERALI

BENVENUTI!

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo diffusore attivo, versatile ed ergonomico, è frutto di una lunga esperienza nel Campo della diffusione sonora, con l'impiego di soluzioni ottimizzate in Campo acustico ed elettronico,或者其他 che nella scelta dei materiali.

PANORAMICA INTRODUTTIVA

I nuovi diffusori attivi OPERA sono equipaggiati con un compression driver da 1" (bobina: 1.4") per la sezione degli alto. Un trasduttore (bobina: 2") da 10", 12", e 15" rispettovamente su OPERA10, OPERA12, OPERA15 completing the efficaci prestazioni acustiche sulle frequenze medio-basse. Tra le caratteristiche principali di questi speaker ci sono:

• un progetto ergonomico, compatto e versatile, con possibilità di utilizzo in monitoring per piccoli contesti live
• asimmetricità acustica della tromba per alte frequenze, appositamente ottimizzata per un utilizzo efficace in diverse situazioni indoor e outdoor
• amplificatore digitale affidabile e silenzioso, che non necessita di ventilazione attiva
  versatilità di utilizzo dei 2 ingressi, ad esempio per l'amplificazione di una voce e di uno strumento contemporaneamente
• versatilità di collegamento in uscita, per il rilancio audio del segnale mixato oppure link
• preset selezionabili con diverse equalizzazioni per diversi tipi di utilizzo

RIFERIMENTI PER L'UTENTE

Perutilizzare al meglio il vostro diffusore OPERA consigliamo di:

• leggere il manuale d'uso quick start presente nella confezione e quello manuale d'uso completo in anni sua parte e conservarlo per tutte la durata di vita del prodotto.
• registrar il prodotto sul site http://www.dbtechnologies.com nella sezione "SUPPORTO".
  conservare provad'acquisto e GARANZIA (Manuale d'uso "sezione 2").

CARATTERISTICHE MECCANICHE ED ACUSTICHE

DIMENSIONI

La série OPERA è stata progettata con particolare attenzione all'ottimizzazione di peso ed ingombro. Il cabinet risulta leggero ma resistente, ed integra 2 maniglie, una laterale od una superiore, per una facile maneggevolezza.

Per una rapida comparazione dei 3 modelli, le misure complessive sono:

OPERA10 - 300 mm (L), 552 mm (A), 301 mm (P)

OPERA12 - 349 mm (L), 642 mm (A), 350 mm (P)

OPERA15 - 420 mm (L), 722 mm (A), 419 mm (P)

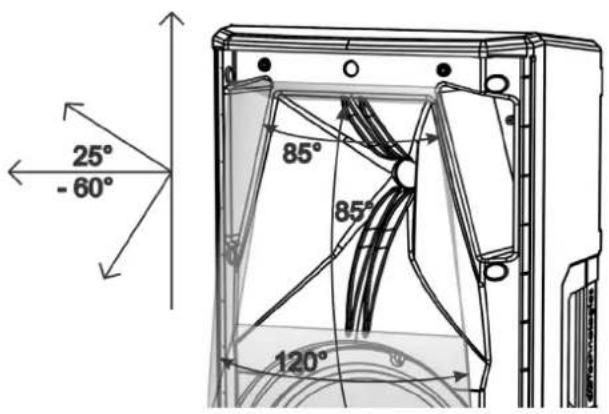

COPERTURA ACUSTICA

Il particolare disegno della tromba, schematizzata in figura, è comune ai 3 modelli.

In orizzontale, il coverage risulta differenziato tra il valore di 85^ (parte superiore) e di 120^ (parte inferiore).

Questo accorgimento ottimizza l'émissione acustica ad esempio nell'installazione verticale in ambienti riverberanti. L'apertura verticale complessiva (85^) è asimmetrica, per;aumentare la pressione sonora della tromba per la lunga distanza.

Tenere conto di questi dati in caso di eventuale utilizzato con funzione monitoring o nell'eventuale posizionamento orizzontale (a muro) dello speaker, in modo da calculare la corretta copertura dell'ambiente.

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO

L'amplificatore digitale in classe D, è il cuore della série OPERA.

Il sistema è silenzioso, non necessitating di un raffreddamento ventilato. Il controllo del sistema èIDDato a un potente DSP dedicato che gestisce diversi parametri.

La potenza di amplificazione sonora è di 600 W RMS per tutti i modelli.

ATTENZIONE!

Proteggere il modulo dall'umidità.
Non tentare in nessun modo di apriré l'amplificatore.
- In caso di malfunzionamento, interrompere immediatamente l'alimentazione, scollegando il modulo alla rete, e contattare un riparatore autorizzato.

OTNOONOENNDNI 3NOIZVANNEWITV

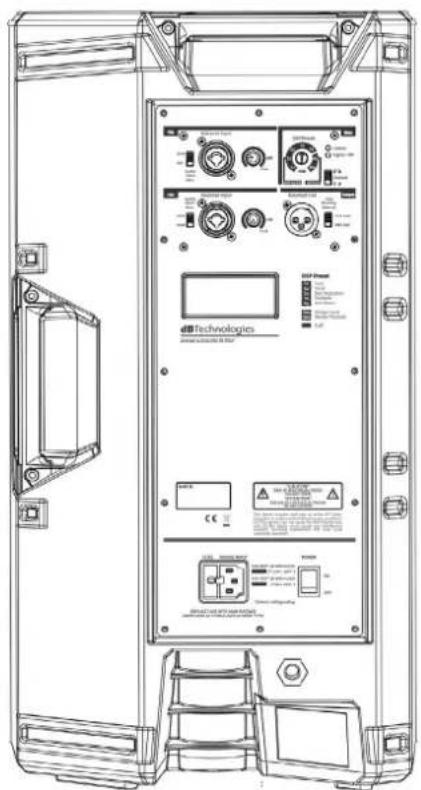

Il pannello del DIGIPRO G3 è caratterizzato da:

• Sezione di Input, Output e Controllo
• Sezione di Alimentazione

ATTENZIONE!

Non rimuovere mai la griglia frontale di protezione del prodotto.

Per prevenire il pericolò di scossa elettrica, in caso di danneggiamento accidentale o sostituzione della griglia di protezione (da effettuarsi presso il servizio assistenza), disconnettere immediatamente l'alimentazione.

Non connettere mai l'alimentazione di rete nelle la griglia è rimossa.

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

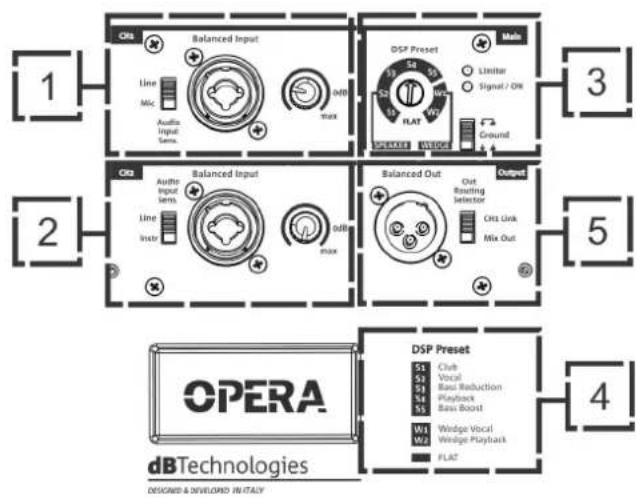

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO

1. SEZIONE DI INPUT "CH1"

Dotata di connettore Combo per connettere sua cavi con connettori XLR e TRS (bilanciati e sbilanciati), comprende la regolazione del livello di canale e uno switch per adattare l'impedenza a livello di linea ("Line") o a livello microfonico ("Mic").

2. SEZIONE DI INPUT "CH2"

Dotata di connettore Combo per connettere sua cavi con connettori XLR e TRS (bilanciati e sbilanciati), comprende la regolazione del livello di canale e uno switch per adattare l'impedenza di ingresso in modalità "Line", o "Instr" (alta impedenza) come ad esempio nel caso di una una chitarra o un basso.

3. SEZIONE DI SETUP GENERALE "Main"

ComPREnde il rotary a 8 positioni "DSP Preset", i LED di segnalazione "Limiter" e "Signal / ON", e l'interruttore di "ground lift".

4. DSP PRESET - TABELLA

I preset selezionabili sono illustrati in questa tabella come promemoria.

S1 - Club, indicato in ambiente medio-piccolo indoor
S2 - Vocal, ottimizzata per l'utilizzo di riproduzione vocale
S3 - Bass reduction, con attenuationale delle basse frequenze, per l'utilizzo in ambienti riverberanti
S4 - Playback, ottimizzato per la riproduzione musicale (ad esempio dalettore MP3)
S5 - Bass boost, individato per enfatizzare leasse frequenze

Preset consigliati per l'utilizzo monitor (wedge):
W1 - Wedge Vocal, da utilizzare con posizione monitor (wedge) ed esecuzione vocale
W2 - Wedge Playback, dautilizzare con posizione monitor (wedge) e riproduzione di un programma musicale

Preset che esclude qualsiasi equalizzazione:

FLAT - da impostare in caso non si desideri nessuna equalizzazione

5. SEZIONE "Output"

Dotata di connettore per cavo bilanziato (XLR) comprende il selettore "Out Routing Selector", per la selezione tra il mix del CH1 e CH2 o il LINK in caso di collegamento a un secondo speaker.

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

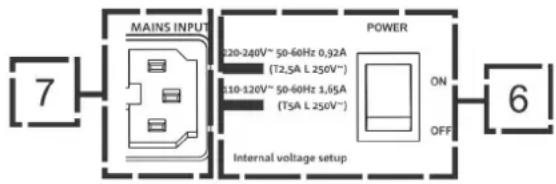

SEZIONEDIALIMENTAZIONE

6. INTERRUPTORE ON/OFF

Interruttore per l'accensione (ON) o lo spegnimento (OFF) del dispositivo.

7. INGRESSO DI ALIMENTAZIONE "MAINS INPUT"

Ingresso per connettore VDE, per il collegamento alla rete elettrica di linea.

ATTENZIONE!

Non utilizzato il diffusore per un lungo periodo con il led limiter accesso fisso o costantamente lampeggiante, che indica un funzionamento di stress eccessivo in condizioni di distorsione.

Utilizzato solo cavi di alta qualità ed integri. L'utilizzo di cavi di scarsa qualità o danneggiati potrebbe compensettere la funzionalità del diffusore.

2. PRIMA ACCENSIONE

CONTENUTO DELLA CONFEZIONE

Verificate che il contento dell'imballo del diffusore OPERA 10, OPERA 12 o OPERA 15 sia completo. L'imballo contiene:

• speaker OPERA
• cavo di alimentazione VDE
• quick start e documentazione relativa alla garanzia

UTILIZZO

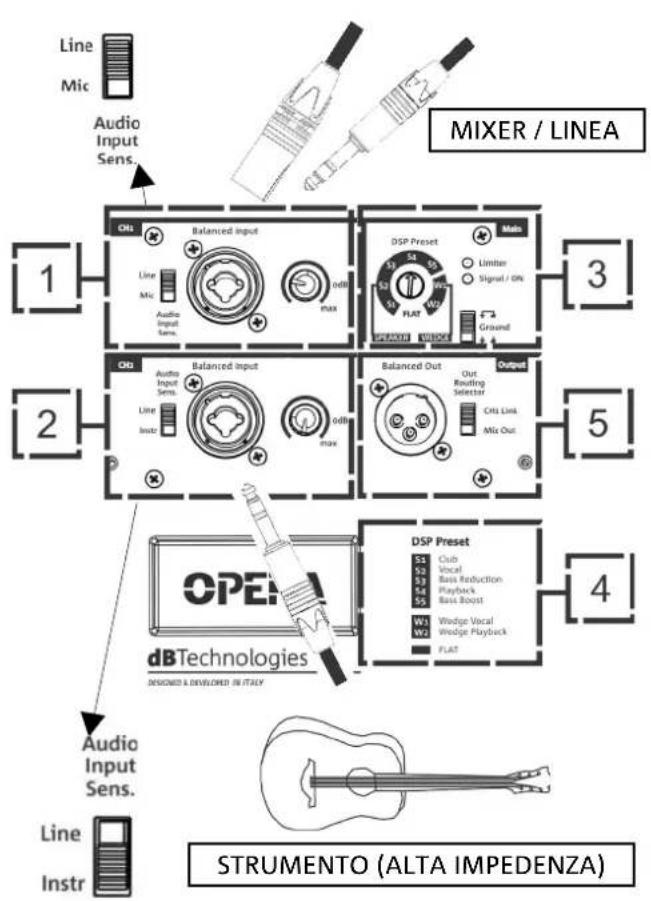

COLLEGAMENTO DEGLI INGRESSI

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

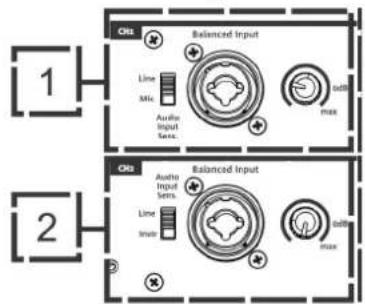

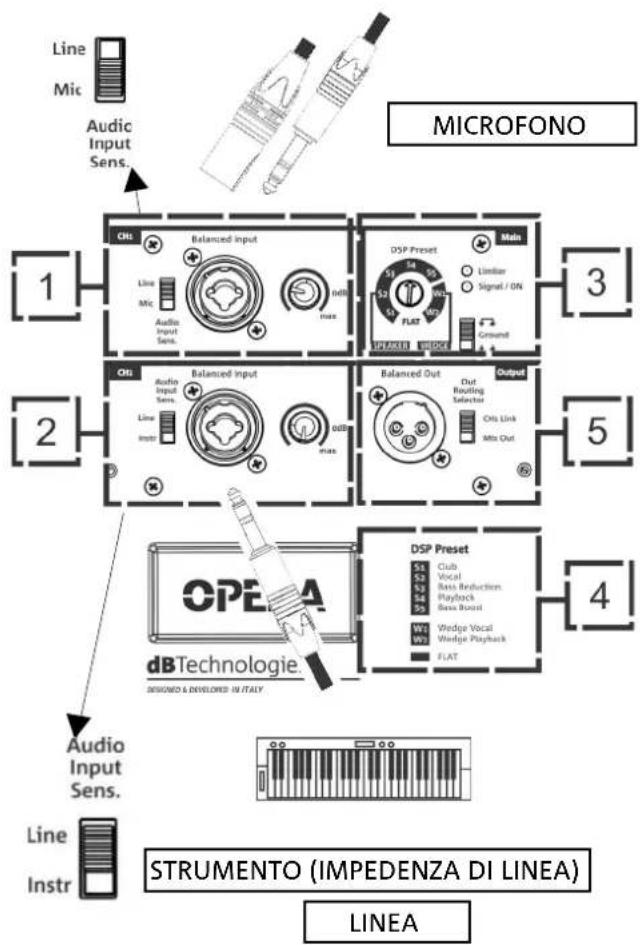

E' possibile connettere fino a 2 ingressi nella sezione di input e controlo sul retro dello speaker. Qui sono sostrati solo alcuni esempi di configurazione utilizzando 1 ingresso o 2 ingressi.

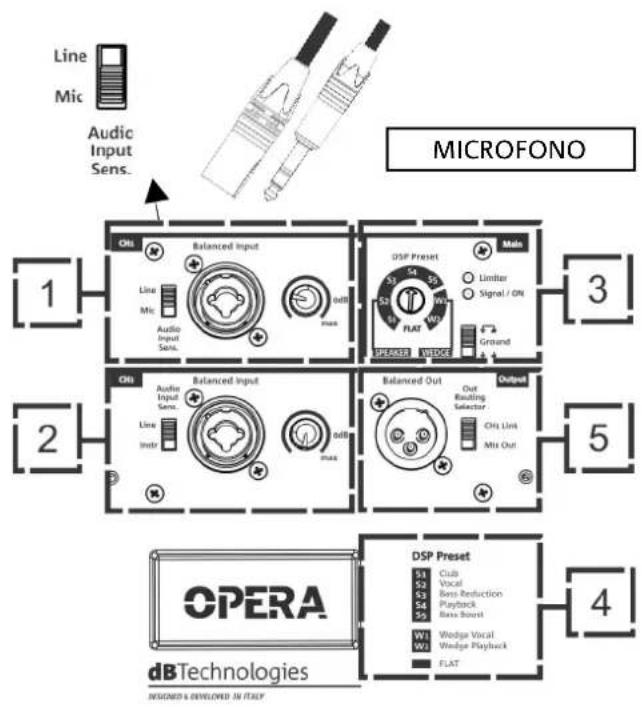

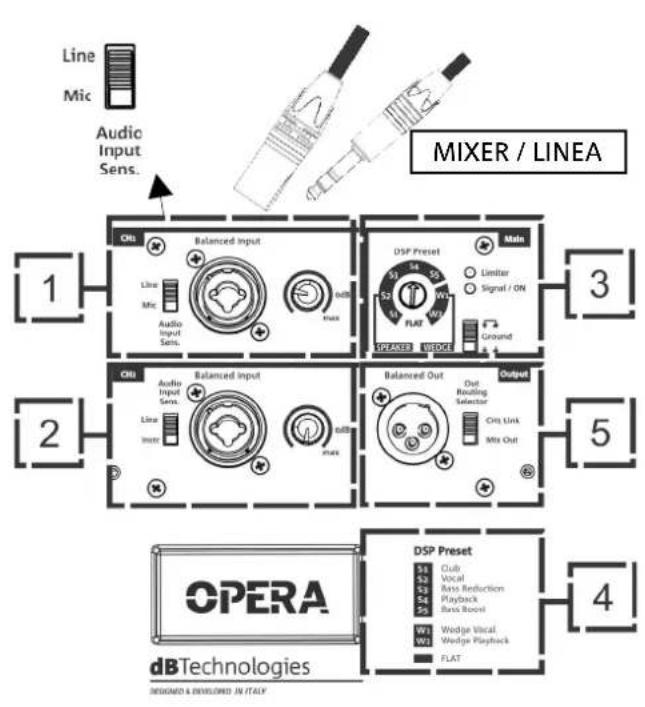

CH1 (1): è possibile collegare una sorgente tramite cavo con connettore sbilanciato o bilanziato (TRS, XLR). Selezionale opportunamente la tipologia di ingresso col selettore Input Sensitivity Switch. In particolare, in caso di ingresso microfonico, selezione "MIC".
CH2 (2): è possibile collegare una sorgente tramite cavo con connettore sbilanziato o bilanziato (TRS, XLR). Selezionale opportunamente la tipologia di ingresso col selettore Input Sensitivity Switch. In particolare, in caso di ingresso ad alta impedenza, come quello di un basso o una chitarra, selezionare "Instr". Strumenti o apparati a impedenza di linea (come ad esempio una tastiera od un'opportunita sorgente CD/Radio/MP3/USB) prevedono,invece l'impostazione "LINE".

Regolare il livello di agli canale collegato.

Una volta effettuato il collegamento degli ingressi, selezionare il corretto DSP preset (3).

In caso di problemi legati a ronzii da ritorno di massa, è possibile ovviare a questo inconvenientmente spostando il relativo selettore (1) nella posizione qui alla strata.

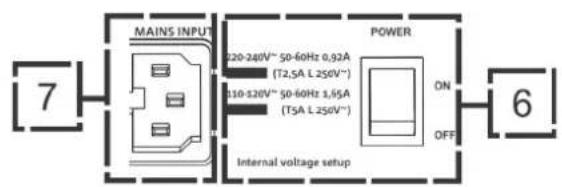

COLLEGAMENTO DELL'ALIMENTAZIONE

• Collegare il cavo di alimentazione alla presa (7), e quindi agire sul selettore (6) di accensione sulla posizione ON. Il led di limiter (3) lampeggia brevamente.

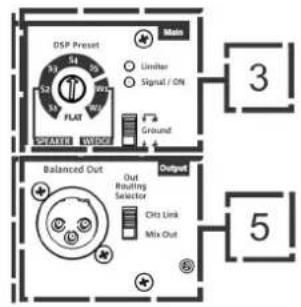

COLLEGAMENTO DELLE USCITE FRA PIU MODULI (rilancio del segnale audio)

E' possibile il collegamento dell'uscita di uno speaker OPERA a un secondo speaker, utilizzando un cavo con connettore bilanciato XLR, che connetta l'uscita (5) del primo speaker all'ingresso (1) o (2) del secondo speaker. Impostare il relativo selettore sulla posizione "LINE".

Il selettore Out Routing Selector (5) nella posizione "CH1 link" permette di fornire in uscita al secondo speaker solo il segnale proveniente dal canale CH1 (5). Nella posizione "Mix Out" il mixing dei canali CH1 (1) e CH2 (2).

ATTENZIONE!

Utilizzare solo cavi di qualità.

Sostituire i cavi eventualmente danneggiati, per evitare malfunzionamenti

ed una scarsa qualita del suono.

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

3. ESEMPI DI UTILIZZO

• Non sono ammessi tipi di installmente diversi da quelli qui illustrati.
• In dessun caso utiliser le maniglie del diffusore per appenderlo
• Verificare sempre che il posizionamento sia stabile, e che l'installazione non costituisca fonte di pericolò per persona, animali o cose.
• Effettuare l'installazione su una superficie di appoggio pianae e priva di inclinazione, in caso contrario è obbligatorio un fissaggio addizionale di sicurezza.

INSTALLAZIONE SU STATIVO

1 speaker OPERA è installabile su stativo a treppiede opzionale (accessorio SSB2) standard con palo di diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 160 cm per OPERA10, OPERA12. OPERA15.

ATTENZIONE!

• Utilizzare uno stand dimensionato opportunamente con il piede centrale in avanti per assicurare una stabilità adeguata.

INSTALLAZIONE SU SUBWOOFER

Tramite installmente con l'accessorio DS2-S, è possible utilizzato 1 OPERA direttamente su subwoofer dotato di flangia M20. Per ulteriori informazioni consultare il manuale relativo dell'accessorio.

INSTALLAZIONE SU SUBWOOFER CON PALO

E' possibile l'utilizzo di un solo speaker montato su palo diametro 35~mm . La massima altezza ammessa tra la base dello speaker e il pavimento è 160 cm per OPERA10, OPERA12, OPERA15. In caso di subwoofer modello DVA S08DP o SUB 28D è necessario un fissaggio meccanico addizionale, o un fissaggio con cinghie per assicurare correttamente l'installazione in sicurezza.

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

UTILIZZO WEDGE (MONITORING)

Gli speaker della serie OPERA possono essere utilizzati come monitor per piccoli contesti live. In quello caso si appoggiano in posizione orizzontale sul lato inclinato. Ricordare le caratteristiche di copertura acustica segnalate nella sezione relativa. Utilizzato gli OPPORTUNI settaggi DSP come indicate nella tabella "DSP preset" in modalità wedge (W1, W2, oppure FLAT).

INSTALLAZIONE A MURO CON STAFFE

I modelli OPERA possono essere installati a muro in posizione verticale o orizzontale,tramite l'accessorio WB-OP10, WB-OP12, WB-OP15, da utilizzato rispettivamente con OPERA10, OPERA12, OPERA15.

Per anni ulteriore dettaglio, consultare le istruzioni relative a questo accessorio.

INSTALLAZIONE SU AMERICANA CON STAFFE ED ALISCAFF

I modelli OPERA possono essere installati su un'americana in posizione verticale o orizzontale,tramite l'accessorio WB-OP10,WB-OP12,WB-OP15,da utilizzare rispettivamente con OPERA10,OPERA12,OPERA15.Tale accessorio permette l'utilizzo di ganci aliscaff (non inclusi) per questa particolare configurazione. Per agli ulteriori dettaglio, consultare le istruzioni relative a quello accessorio.

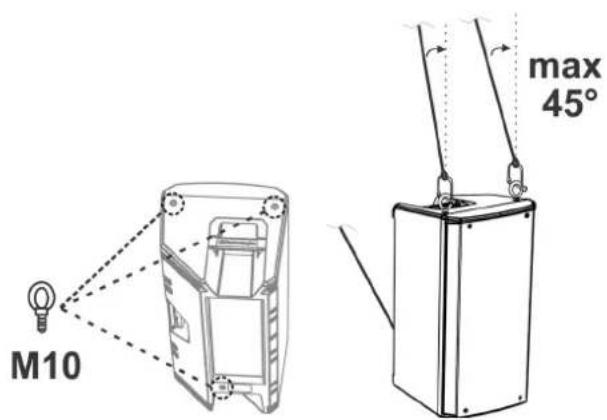

INSTALLAZIONE CON GOLFARI

E' possibile installare lo speaker utilizzato ganci eyebolt (golfari). Il posizionamento è rappresentato nella figura a lato, in cui l'eyebolt posteriore permette di regolare l'angolazione finale (MAX 45^ ).

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

4. ACCESSORI

A completeness della serie, sono previsti come opzionali i seguenti accessori:

SSB2, coppià di treppiedi diametro 35 mm
- Staffa a muro OP-WB10, OP-WB12, OP-WB15, rispettivamente per OPERA10, OPERA12, OPERA15
- Rain Cover RC-M1, valido per tutti i modelli

• Nonutilizzare mai le maniglie per appendere il diffusore!

Per anni ulteriori informazione si prega di consultere i manuali relativi. Per tutti gli aggiornamenti sugli accessori consultrare il site www.dbtechnologies.com

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

5. RISOLUZIONE DEI PROBLEMI

Il diffusore non si accende:

1. Verificare la corretta presenza dell'alimentazione a monte dell'impiano.
2. Verificare che il cavo di alimentazione con connettore VDE via correttamente inserito.

Il diffusore si accende ma non emette nessun suono:

1. Verificare che i collegamenti in ingresso del segnale audio (CH1 e/o CH2) siano correttamente effettuati.
2. Verificare che i cavi utilizzati non siano danneggiati.
3. Verificare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in uscita.
4. Verificare che i livelli degli ingressi (CH1 e/o CH2) siano adeguati.

Il diffusore emette un suono insufficiente o distorto:

1. Regolare per primo il volume della sorgente, poi portare il guadagno degli ingressi (CH1 e/o CH2) a un livello adeguato. Verificare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato cui portare a perdita o alterazione del segnale).
2. Verificare che le impostazioni di selezione dell'ingresso (CH1 -> Mic/Line, CH2 -> Line/Instr) siano corretti rispetto alla sorrente
3. Verificare che le impostazioni di "DSP" preset siano adeguate all'utilizzo prescelto.

Si percepisce un ronzio di fondo:

1. Disconnettere tutti i dispositivi collegati e spegnere l'alimentazione.
2. Verificare che il selettore Ground Lift sia correttamente impostato.
3. Verificare che i cavi di collegamento non siano danneggiati.
4. Effettuare le connessioni di nuovo ed accendere lo speaker.

Tipologia:

Diffusoreizzato a 2 vie

DATI ACUSTICI

Risposta in frequenza [-10dB]:	58 - 20k Hz (OPERA10) / 52 - 20k Hz (OPERA12) / 50 - 20k Hz (OPERA15)
Risposta in frequenza [-3dB]:	70 - 19.6k Hz (OPERA10) / 67 - 19.6k Hz (OPERA12) / 56 - 19.6k Hz (OPERA15)
Max SPL:	128 dB (OPERA10) / 129 dB (OPERA12) / 130 dB (OPERA15)
HF voice coil:	1.4"
HF compression diver (uscita):	1"
LF:	10" (OPERA10) / 12" (OPERA12) / 15" (OPERA15)
LF Voice coil:	2"
Frequenza di crossover (24 dB/oct):	2000 Hz
Direttività:	Verticale asimmetrica - Orizzontale differenziata
Copertura (HxV):	85° - 120° x 80° (+25/-60°)

AMPLIFICATORE

Tipologia:	AMP SMPS
Classe di amplificazione:	Classe D
Alimentazione	1 x VDE

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

Potenza di amplificazione RMS:	600 W
Potenza di picco:	1200 W

PROCESSOR

Controller interno:	DSP 56 bit
Convertitore A/D D/A:	24 bit/48 kHz
Limiter:	Peak, RMS, Termico

INTERFACCIA UTENTE

Controlli:

Livelli e selettori degli ingressi, selettore ground lift, rotary DSP preset 8 positizioni, selettore di uscita Out Routing Selector

INGRESSI E USCITE

Ingressi:	2 x Combo (XLR/Jack) bilanziato/sbilanziato (con selezione Line/Mic su CH1 e Line/Instr su CH2)
Uscite:	1x XLR link OUT (selezionabile fra CH1 link e Mix Out)
Alimentazione:	1 x VDE

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE)

Assorbimento a 1/8 della potenza in condizioni medie di utilizzo (*)	0,92 A (230 V) - 1,65 A (115 V)
Assorbimento a 1/3 della potenza in condizioni massime di utilizzo (*)	2,25 A (230 V) - 4,05 A (115 V)
Assorbimento con speaker acceso in assenza di segnale (idle):	14 W
Corrente di inrush:	14,07 A

* NOTA PER L'INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicae con clipping raro o assente). Si consiglia per qualsiasi tipo di configurazione di considerarli i valori minimi di dimensionamento.
**NOTA PER L'INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicae con frequente clipping e intervento del limiter). E' consigliabile il dimensionamento secondo quosti valori in caso di installazioni e tour professionali.

OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1

DIMENSIONI

Materialie:	Polipropilene PP rinsforzato
Griglia:	Lavorazione CNC
Predisposizione per fly-bar:	Sì
Maniglie:	2 (laterale, superiore)
Montaggio su palo:	Sì, 36 mm
Larghezza:	300 mm (OPERA10) 349 mm (OPERA12) 420 mm (OPERA15)
Altezza:	552 mm (OPERA10) 642 mm (OPERA12) 722 mm (OPERA15)
Profondità:	301 mm (OPERA10) 350 mm (OPERA12) 419 mm (OPERA15)
Peso:	12,3 kg (OPERA10) 14,3 kg (OPERA12) 18,3 kg (OPERA15)

Caratteristiche, specifiche e aspetto dei prodotti sono soggetti a possibili cambiamenti nella previa comunazion. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni nella assumersi l'obbligo di cuiare o migliorare anc che i prodotti precedentente realizzati.

A.E.B. Industriale Srl

Via Brodolini, 8

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

TABLE OF CONTENTS

1. GENERAL INFORMATION 21

WELCOME! 21

PRODUCT OVERVIEW 21

USER REFERENCE 21

MECHANICAL AND ACOUSTICAL FEATURES 22

DIMENSIONS 22

SOUND COVERAGE 22

FEATURES OF THE AMPLIFIER AND CONTROL SECTIONS 23

INPUT, OUTPUT AND CONTROL SECTION 24

POWER SUPPLY UNIT SECTION 25

2. FIRST POWER-UP 26

PACKAGE CONTENTS 26

USAGE 26

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALY)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Tel [phone]

www.dbtechnologies.com

[e-mail]

OPERA10 OPERA12 OPERA 15 COD.420120247 REV.1.1

TABLE DES MATIÈRES

1. Généralités 53

BIENVENUS 53
INTRODUCTION 53
RÉFERENCES POUR L'UTILISATEUR 53
CARACTERISTIQUES MECANIQUES ET ACOUSTIQUES 54
DIMENSIONS 54
COUVERTURE ACOUSTIQUE 54
CARACTERISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTROLLE 55
SECTION D'ENTREE ET DE CONTROLLE 56
SECTION D'ALIMENTATION 57

2.PREMIERALLUMAGE 58

CONTENU DE L'EMBALLAGE 58
INSTALLATION 58
CONNEXION DES ENTRES 58
CONNEXION DE L'ALIMENTATION 60
CONNEXION DES SORTIES ENTRE PLUSIEURS MODULES (relance du signal audio) 60

3. EXAMPLES D'INSTALLATION 61

INSTALLATION SUR PIED 61
INSTALLATION SUR SUBWOOFER 61
INSTALLATION SUR SUBWOOFER AVEC POTEAU 61
INSTALLATION WEDGE (MONITORING) 62
INSTALLATION MURALE AVEC ETRIERS 62
INSTALLATION SUR STAND TREILLIS AMERICAIN AVEC ETRIERS ET CROCHETS ALISCAFF 62
INSTALLATION AVEC EYEBOLTS. 62

4. ACCESSORIES 63

5.DEPANNAGE 64

6. SPECIFICATIONS TECHNIQUES 65

INFORMATIONS GENE RALES 65
DONNEES ACOUSTIQUES 65
AMPLIFICATEUR 65
PROCESSEUR 66
INTERFACE UTILISATEUR 66
ENTRÉES 66
SPECIFICATIONS D'ALIMENTATION (ABSORPTION / INSTALLATION) 66
DIMENSIONS 67

1. GÉNÉRALITÉS

BIENVENUS!

Località Crespellano

40053 VALSAMOGGIA

BOLOGNE (ITALIE)

Tél. [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

OPERA10 OPERA12 OPERA 15 Code 420120247 REV. 1.1

INDICE

1. INFORMACION GENERAL 69

BIENVENIDOS! 69
INTRODUCCION 69
REFERENCIAS PARA EL USUARIO 69
CHARACTERISTICAS MECHANICAS Y DEL SONIDO 70
DIMENSIONES 70
DISTRUBUCION DEL SONIDO 70
CHARACTERISTICAS DE LA SECCION DE AMPLIFICACION Y CONTROL 71
SECCION DE ENTRADAS Y CONTROL. 72
SECCION DE ALIMENTACION 73

2.PRIMER ENCENDIDO 74

ALIMENTAZIONE INPUT CONTROLLO

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

OPERA10 OPERA12 OPERA 15 Cód. 420120247 REV. 1.1
